Ślizgacz na śnieg forumowego pomysłu :)


Lajto87

Rekomendowane odpowiedzi

Bardzo fajny projekt, ale mam jedną małą uwagę. Jeżeli już robisz amortyzację tylnej narty to pomyśl, żeby cały mechanizm odwrócić o 180st. Tak, żeby wahacz był "wleczony", tak jak w motocyklu, wtedy zawieszenie będzie miało szansę prawidłowo działać.

Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

Dzięki za wskazówkę, wahacz zrobię wleczony.

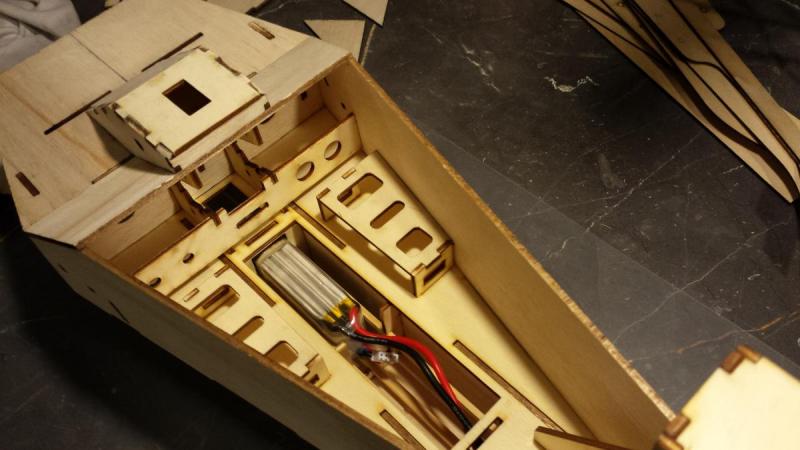

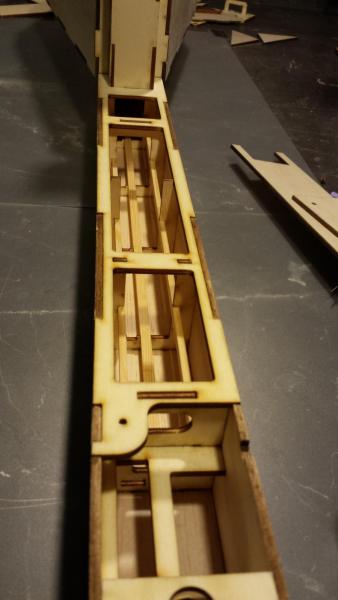

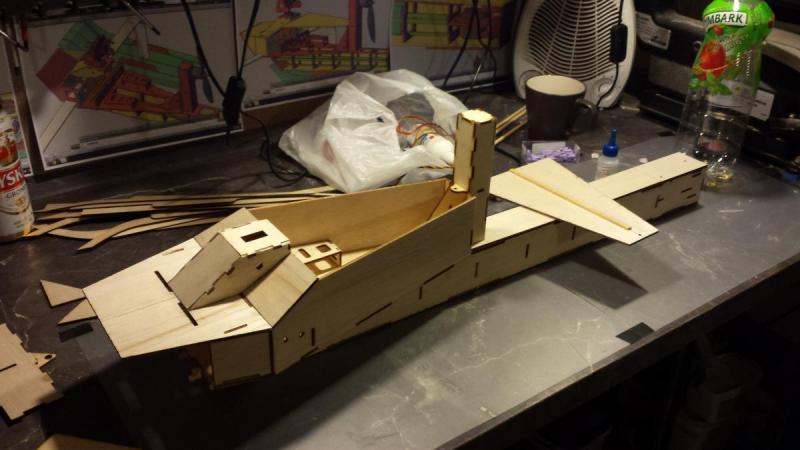

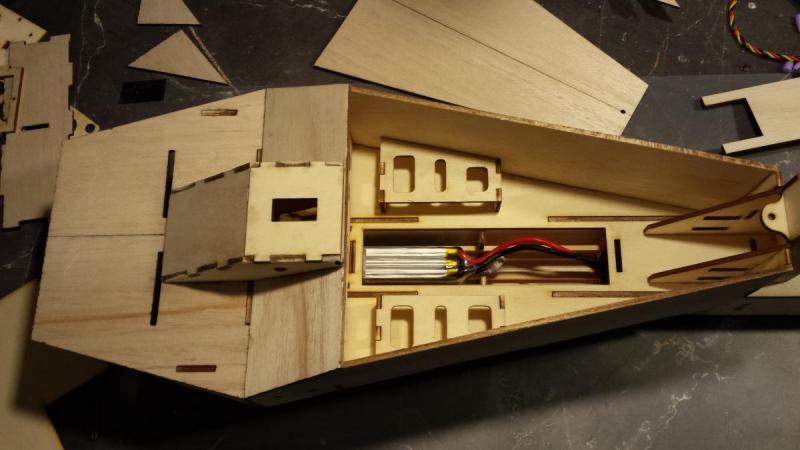

Dzisiaj odebrałem wycięte elementy i od razu zabrałem sie do sklejania :)

Sklejało się baardzo przyjemnie, wszystko pasowało i praktycznie nie używałem noża a papier ścierny sporadycznie.

Na początku miałem ambitny plan aby wszystkie zwęglone powierzchnie klejenia przeszlifować ale po próbach stwierdziłem że prawie ten sam efekt daje "wytarcie" krawędzi zwykła szmatką ...



W zasadzie jest już prawie wszystko, zostaje mi tylko znaleźć coś co nada się na płaskownik do przednich nart ale tu mam problem bo aluminiowy płaskownik który odkopałem w brico ważył 250 gram co jest masakrycznie dużo.....

Myślałem o płaskowniku węglowym albo o zwykłych listewkach ale ani jednego ani drugiego nie wygnę pod kątem 90 stopni bez użycia drastycznych metod. Pomożecie ? :)

Później zostaje tylko posklejać przód, polakierować wszystko co się da i wsadzić elektronikę

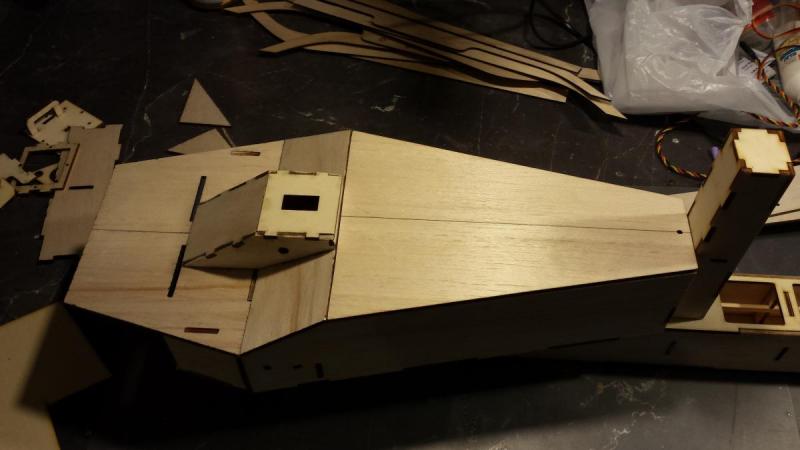

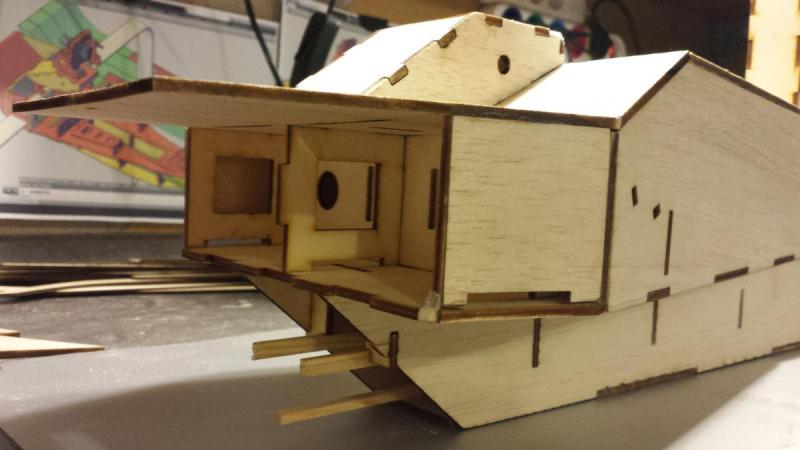

Górną klapke wzmocniłem listewką sosnową wzdłuż łączenia



Narty zostawiam na sam koniec ponieważ będą wyjątkowo bardzo przekombinowane.... Sami zobaczycie :)



Zdjęcia z dedykacją dla kazikfer :D

















Odnośnik do komentarza
Udostępnij na innych stronach

Już nie mogę się doczekać efektu końcowego ;) Jeśli chodzi o ramię dla przednich nart to pierwsze co przyszło mi na myśl http://www.taniutko.pl/5253-5558-thickbox/pello-fotel.jpg moja babcia ma taki fotel, jest zrobiony ze sklejki giętej na mokro i bardzo fajnie sprężynuje. Możesz zrobić w ten sam sposób, wycinasz odpowiednią ilość pasów cienkiej sklejki lotniczej np. 0,8mm, każdy z nich zaginasz na mokro na szablonie i zostawiasz aż wyschną. Następnie gdy już utrzymują pożądany kształt, sklejasz je ze sobą dociskając do szablonu i gotowe. Jeśli będą zbyt wiotkie to doklejasz jeszcze jeden pas, albo i więcej w zależności od potrzeby.

Odnośnik do komentarza
Udostępnij na innych stronach

Witam

Powiem szczeże Michale że jestem bardzo pozytywnie zaskoczony :) :) Twoją konstrukcją, ilością pracy kturą włożyłeś w projekt i realizacje, obyś dotrwał do końca i aby projekt spełniał Twoje oczekiwania. Ale z tego co widać( zaangażowanie,wyobraźnia i to COŚ co każdy modelarz powinien mieć-a to od razu widać) z ukończeniem modelu nie będziesz miał problemów. Choć ja nie jestem przekonany do tych ślizgów (wolę rozwijać te nasze AirBoat-y bo są dla nas bardziej uniwersalne) ale konstrukcyjnie temat rozwiązałeś na-- MEDAL :)

Do tak zaawansowanego technologicznie modelu ja bym (na te płozy) tylko brał pod uwagę PA-7 albo elektron.

Na koniec mam pytanie; gdzie te puzzle wycinałeś kto robił program no i ile to kosztowało-jeśli możesz powiedzieć.

Odnośnik do komentarza
Udostępnij na innych stronach

Dziękuje :)



Jutro wykonam próby ze sklejką, jeśli mi się nie uda pobawię się w ażurowanie płaskownika aluminiowego (postaram się zejść z wagą do 150-200 gram)

Puzzle wycinałem w pobliskiej firmie "Policom" w Rawiczu, która zajmuje się reklamami a laser używa głównie do wycinania literek z plexy :)

Za wycięcie wszystkiego zapłaciłem 40 zł



Silnik emax 2215/09 ze śmigłem 10x5 z poprzedniego ślizgacza, regiel raczej jednokierunkowy - dualsky Lite 45 A, ponieważ już same narty raczej nie pozwolą na jazdę do tyłu a śmigło będzie miało obniżoną sprawność kręcąc się w drugą stronę.

Fpv przede wszystkim ;)-kamera 600TVL Sony i nadajnik fox 700+ pakiet 3S 1000 mAh już niecierpliwie czekają



serwo skrętu Hitec hs-311

serwa kamery- 2x tower pro sg-90

pakiety 4x dualsky 3S 2200 mAh

odbiornik Hitec Optima 9

do tego oświetlenie- dwie lampy led o łącznej mocy ~ 10 W + drugi pakiet 3s 1000 mAh

Odnośnik do komentarza
Udostępnij na innych stronach

W teorii 1140g ciągu przy śmigle 10x5



Z płaskownikiem muszę się jeszcze trochę pomęczyć, z prób gięcia sklejki za dużo mi nie wyszło....

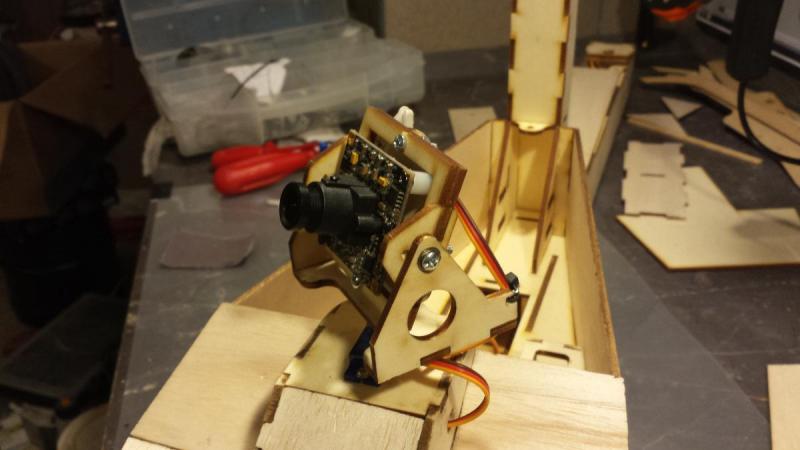

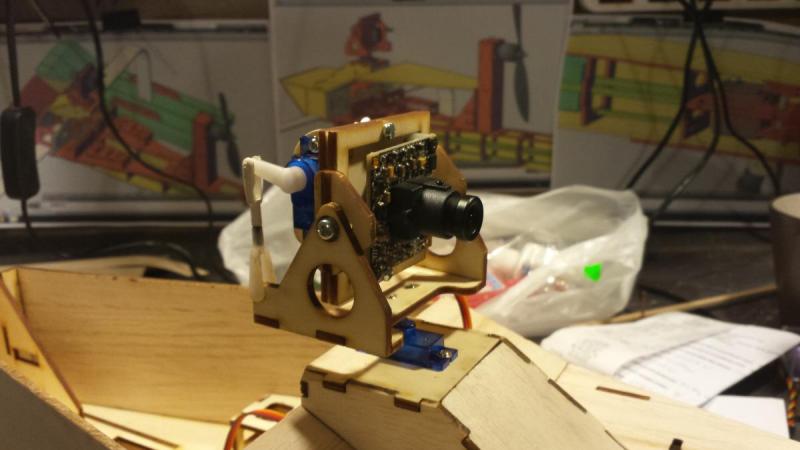

Za to zrobiłem pan tilta do kamery, aby chociaż odrobinę zmniejszyć opory tarcia wkleiłem dwa łożyska kulkowe :)







Odnośnik do komentarza
Udostępnij na innych stronach

Ślizgacza narysowałem w Autocadzie ale używam również Solidworksa



Pierwsza przymiarka

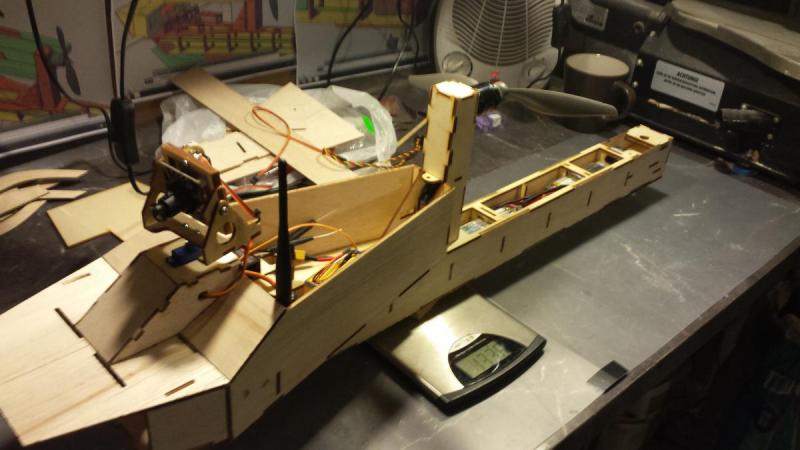

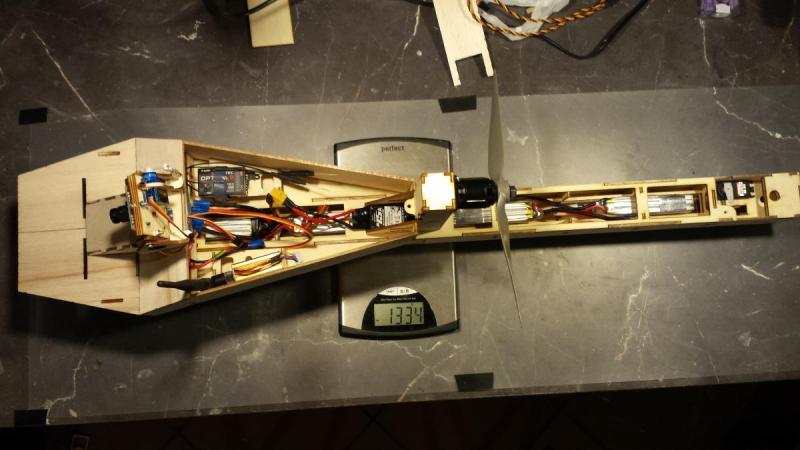

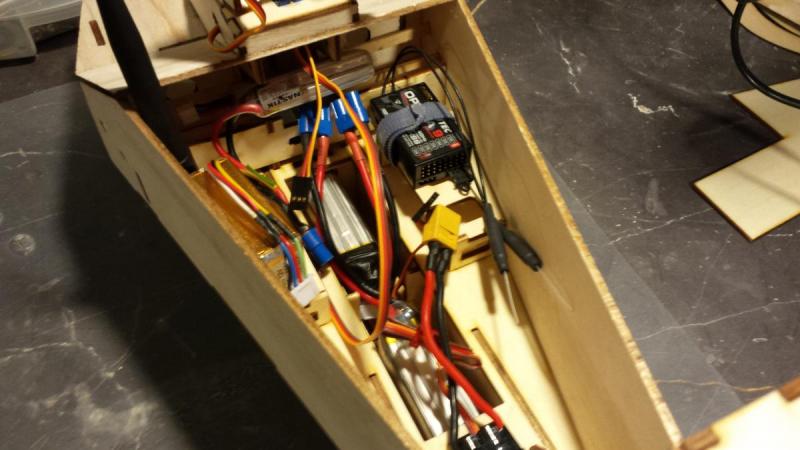

Na zdjęciach kompletne wyposażenie z 4rema pakietami 2200 mAh 3S i jednym 1000mAh 2S, co powiecie na wagę :) ?

Brakuje tylko płóz i płaskowników










Odnośnik do komentarza
Udostępnij na innych stronach

Oj, racja- błąd w planach zrobiłem :C ... Trudno, teraz to już zostawię tak jak jest :)

Chciałem zrobić coś odmiennego, oryginalnego, coś czego nie ma. Po narysowaniu spodobało mi się - wiec robię :D



Za to już powoli ( w cadzie) powstaje kolejny ślizgacz który będzie baardzo podobny a wręcz identyczny jak ten:






ale to już projekt do zrealizowania na kolejną zimę bo na lato mam jeszcze bardziej nietypowy pomysł- taka tam zapowiedź :)
