PZL Ts-11 Iskra EDF

[MZWBPiotr]

Poddałem się już na etapie robienia kopyta Nie mam z czego je zrobić

[robertus]

Poszukaj wycinanki i zrób z płaskich kawałków.

[przemo]

Nie przejmuj się teraz owiewką kabiny tylko buduj model dalej ... co do kopyta to dozbieraj i kup grubą balsę np 20 mm i posklejaj z tego klocek potem poszukaj jakiegoś rzutu bocznego iskry na necie, potem w paincie idzyskaj kształt kabiny a przy pomocy office'a wydrukujesz wszystko w skali tak żeby pasowało do Twojego modelu. Jak kopyto okaże się za długie zawsze możesz podzielić kopyto na dwie części. Więcej wiary siebie dasz radę

[MZWBPiotr]

Robiąc co innego wyciąłem lotki i klapy w skrzydłach:





Znalazłem w domu gips, jutro kolejne podejście do kabinki

[RAFALR30]

Na podstawie zdjęć wnioskuję, że rezygnujesz ze steru kierunku i wysokości pozostawiając tylko sterowanie lotkami i klapy.
Czy każda klapa będzie miała własne serwo czy jedno wspólne? Napisz co nieco o silniku, regulatorze i baterii jaką zamierzasz zastosować.


[MZWBPiotr]

Z steru wysokosci nie rezygnuje. Jest wyciety czeka na wzmocnienie.

Klapy będą na 2 serwa, ponieważ gdybym chciał na jedno serwo to drut napedzajacy klapy musiałby przecinać turbinę na pół.



Silnik to cyclone power 480 3300kv

Bateria Zippy compact 4s 40c 3000mah

Regulator wiem tyle że musi być 80A



Konfiguracja napędu będzie taka jak w testach CS70mm 10bl Huberta, czyli 1,5 kg ciągu statycznego.

[MZWBPiotr]

Wczoraj kurier przywiózł mi paczke z kolejnymi częściami



Czyli:

pręt stalowy 2mm

2x pręt węglowy 4mm

rurka węglowa o śr. wew. 4mm ze. 6mm

6 beczułek na serwa

6 snapów

6 dźwigienek



W piątek zaczynam kolejny etap

[MZWBPiotr]

Są postępy w budowie



W kadłub wprowadziłem rurki węglowe stanowiące gniazdo na skrzydła:

Wkleiłem pręty węglowe w skrzydła:

Przykleiłem ster wysokości:

Wznios skrzydeł:



Niestety zdjęcia nadal są lodówkowe



CDN.

[japko95]

Rurki węglowe wklejone tak w goły depron?

[MZWBPiotr]

Rurki wtopione są w osłony wlotów w styrodur nie depron. Za osłonami wchodzą w kadłub. To nie ma prawa się urwać czy też wyrobić

[rapier]

Zdjęcia się nie otwierają



Wyslane z Note3 przy użyciu Tapatalk

[MZWBPiotr]

Poprawione

[karol p]

Rurki zaraz popękają wzdłuż. Powinieneś zrobić takie niby oringi/podkładki ze sklejki i nałożyć na końce tych rurek.

Ewentualnie wybrać trochę styro i zalać poxipolem na samych końcach

[MZWBPiotr]

Hmm :/



Skrzydła będą na stałe. Czyli pręty w skrzydłach bedą zalane żywicą i wsunięte w te rurki. Nie mam jak od wewnątrz kadłuba zrobić te oringi. Moge jedynie na zewnątrz je wzmocnić.





Ścianka rurki ma 2mm grubości.



Może jakieś sugestie?? niechciałbym rozcinać kadłuba

[robertus]

Jak bedą na stałe sklejone to nic nie rób.

[karol p]

bedą zalane żywicą i wsunięte w te rurki.

Tego nie wiedziałem. W takim razie nic nie rób

[MZWBPiotr]

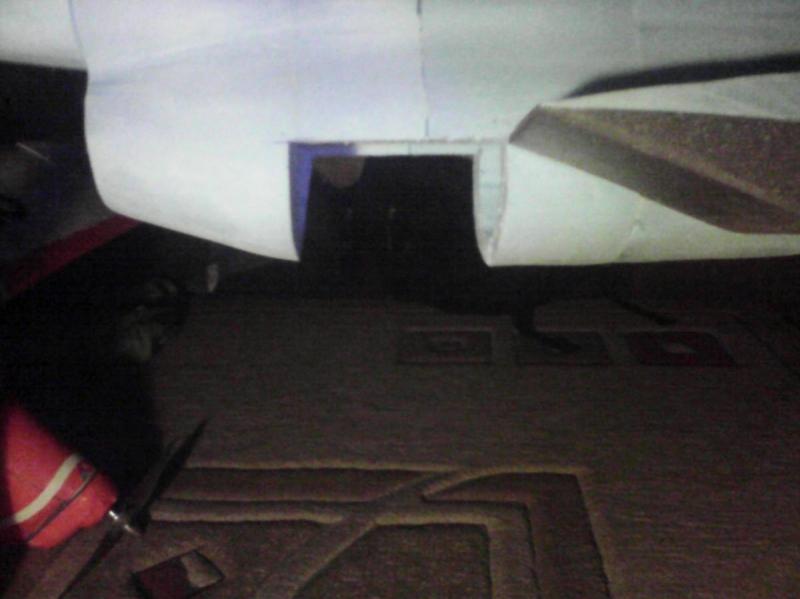

Wyciąłem otwór przez który wprowadze edf'a i esc. Pod klapke dojdzie sklejka 3mm do której przykręcona będzie turbina.



Dziękuję za zainteresowanie tematem

[MZWBPiotr]

Dzisiaj wyciąłem klapkę, gdzie będzie znajdował się odbiornik (NA ZDJĘCIU SPALONY PRZEZ REGULATOR MARKI REDOX)



[MZWBPiotr]

Dzisiaj odebrałem serwa i od razu zabrałem się do roboty



Oto efekty dotychczasowej pracy:



Wkleiłem serwa klap i lotek w skrzydła:

Oraz serwo steru wysokości:

Znowu kiepska jakość zdjęć



CDN.

[MZWBPiotr]

Dzisiaj zrobiłem mechanike skrzydeł (jakość zdjęć minimalnie lepsza )
