Fantastic (depron :)

[kreis84]

Jako że mam już wylatane sporo czasu na RWD'ziaku, stwierdziłem że pora polatać czymś deczko trudniejszym. Spodobał mi się Artexowy Extrim, lecz przed jego zakupem, stwierdziłem że najpierw warto nauczyć się latać tego typu modelami. Po przeglądnięciu planów na tej znanej i lubianej stronce, mój wybór padł na model 'Fantastic'. Wygląda na dość łatwy w budowie, mam nadzieję że sobie z nim poradzę.

Plany już druknięte i posklejane, przez moje niedopatrzenie zostały deczko przeskalowane - ze 105 cm rozpiętości zrobiło się 100 cm :oops: Mam nadzieję że podejdzie mi do niego wyposażenie z RWD: TURNIGY 28-30-azj 14A 1100Kv, oraz pakiet Kokam 1250mAh 15C 11.4V, jak sądzicie?



Budowa, mam nadzieję, ruszy jutro



Ps. Już mierzyłem wejdzie mi do auta w całości, lecz nie jest to wygodne ani bezpieczne rozwiązanie. Myślę więc by zrobić demontowane skrzydełka. Hmm... jakieś sugestie?

[Marcin]

Demontowane skrzydla - pierwsze 2 żeberka zrobic balsowe, wkręcić haczyki do łączenia i juz Ja w moim na stałe robilem i w sumie.. jakbym robił jeszcze raz, to na demontowalne od razu

[robraf]

jakim programem otwierałes?

[kreis84]

Do obejrzenia wystarczy darmowa przeglądarka eDrawings Viewer, do ściągnięcia tutaj.

[robraf]

a do drukowania? żeby były w skali 1:1 ?????????/

[kreis84]

Heh, ja sobie otwieram plany w jakimś programiku który jest w stanie przerobić format .dxf na .jpg, po przerobieniu dzielę sobie obrazek na kartki A4 za pomocą programu Posteriza.



Co do modelu to prace ruszyły. Czasu nie za wiele, a robota powoli idzie bo chciałbtm aby ten model w przeciwieństwie do poprzedniego nie tylko latał ale też jako tako wyglądał :roll:



Pierwsze fotki:

[Boogie]

Co do drukowania to warto pojsc do jakiejs firmy ktora drukuje plany na duzym formacie. Mnie kosztuje to okolo 5zl a oszczedza sporo pracy i pozwala na dokladniejsze plany.

[kreis84]

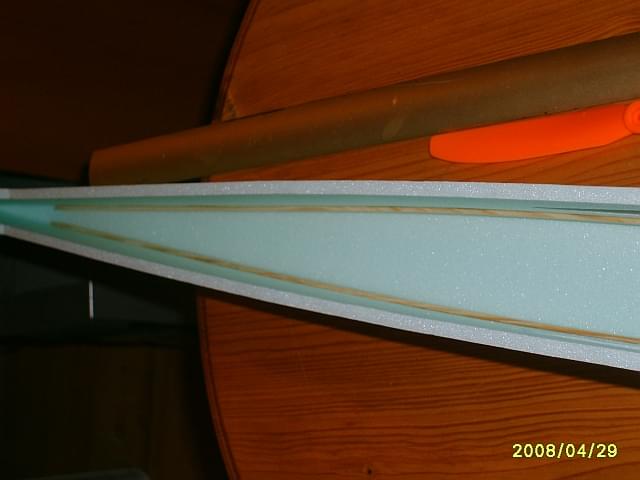

Powoli do przodu:





Jeśli ktoś widzi jakieś duże błędy konstrukcyjne to proszę pisać, jestem zielony w budowie modeli.

[robraf]

na statecznik pionowy też daj listewkę usztywniającą

wręgi te półokrągłe też połącz listewką

[leszek-bart]

Witam . Ja bym dał jeszcze 2 listewki od góry kadłuba i wymienił wręgi przed i za skrzydłem na balsowe 3 mm . Górne listewki mogą być do połowy odległości pomiędzy koniec szkrzydła a koniec kadłuba . W ten sposób usztywnimy kadłub .

[kreis84]

No kurczę, właśnie tylko listewek zostało mi tylko 2m, a skrzydła przede mną i do sklepu 50km

No cóż Panowie spróbuję wasze rady jakoś wprowadzić do modelu i dziękuję za uwagi, teraz wiem co źle robi





EDIT:



Jako że brakuje mi listewek, a leżą u mnie dwie deseczki balsowe 1mm i 1.5mm (które kupiłem tylko z ciekawości - aby zobaczyć jak się pracuje z tym materiałem), spróbowałem je wykorzystać, i muszę powiedzieć że chyba polubię ten materiał 1.5mm balsa pójdzie na górę kadłuba (krzywizny), a 1mm sklejam trzykrotnie, i w ten sposób robię sobie listeweczki do wzmacniania kadłuba

Wzmocniłem nimi wręgę przed i za skrzydłem. Panie Leszku jakoś nie mogę zrozumieć tej części Pana postu w której opisuje Pan długość i ułożenie tych górnych listewek.

Właśnie zastanawiam się jakiej grubości zrobić z balsy listewki które wkleję nad skrzydło, 3mm grubości i 10mm szerokości wystarczy?

Parę fotek wrzucę później, ponieważ w tej chwili fotosik szwankuje.



EDIT:



Fotki:





EDIT:



Czy wychylenie SK i SW po 3 cm w każą stronę wystarczy?

[kreis84]

Powolutku...



[robraf]

jaka jest długość steru wysokości?

[kreis84]

Na górze ~10 cm, przy szczycie statecznika pionowego ~14cm, a na dole ~9cm.

[robraf]

chodzi mi o rozpiętość steru wysokości a nie kierunku

[kreis84]

Sorry, na szybko to było :oops:

Rozpiętość SW to ok. 39cm.



EDIT:

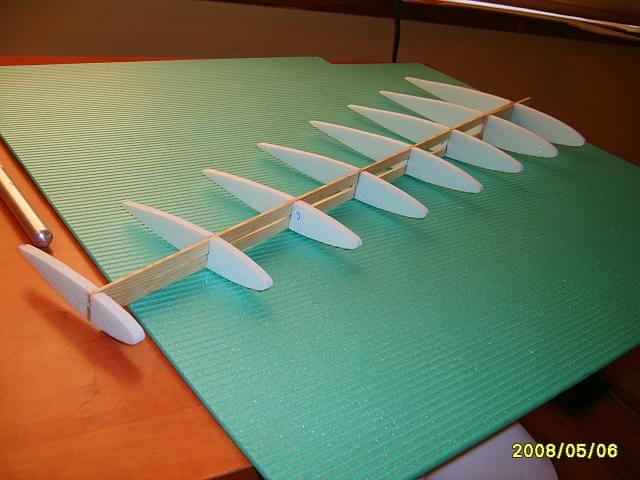

Szkielecik krzydełka :





Przed oklejeniem depronem 3mm muszę jeszcze go przeszlifować, zrobić miejsce na serwo, idt..

Ale zastanawiam się czy nie robię skrzydełka zbyt masywnie? Tan. czy zbyt ciężko nie wyjdzie? Fajnie by było gdyby ta maszyna w ogóle poleciała ;D

[robraf]

jak dasz mocny silnik to poleci a czym wycinasz profile? że ci tak fajnie wychodzą? nożykiem czy jak ? pewnie potem szlifujesz? jakim papierem?

[kreis84]

Ano zgadłeś, wycinam nożykiem do tapet, a tam gdzie mi coś 'zarwie' poprawiam papierem ściernym o ziarnistości 240.



A z tym silnikiem to poważnie? Mam do dyspozycji tylko Turnigy 1100kv o poborze ok 14A, jak sądzisz, poradzi sobie z takim modelem na pakiecie 3S??

[Piotrek_SGM]

Niezły postęp kreis84 - dopiero RWD - teraz to :wink:



Jak tak patrzę jak Ci się chce to mi też się zaczyna chcieć :wink: ;D ;D ;D

[robraf]

zależy jAki ciąg ma ten silnik ja mmam raya cd 2830/09 na smigle 9x5 i 3s ma okolo 700gram ciągu przy poborze okolo 14A, ja zrobilem se coś jak little tern tylko skrzydło ze styro a nie depron i stery 2 grubości depronu

mysle że model będzie szedł pionowo ( mój a jak mój to i twój) pomału ale bedzie szedł a jak nie to wezme inny silnik np e-maxa bl2215/25 jak wróci od użytkownika mikeosw po 7miesięcznej naprawie ( ciekawe kiedy wyśle mi ten silnik)
