Zima za pasem, a i aura nie pozwala na latanie / sporadycznie/, więc postanowiłem powolutku zrobić coś do wiosny.Wybór padł na depronowego trenerka Ultron 3D.Modelik bardzo mi się spodobał i z filmów które widziałem jest w moich możliwościach pilotażowych.Materiały i wyposażenie praktycznie mam.Plany zaczerpnąłem z zachodnich forum. / zamieściłem je w dziale PLANY/.

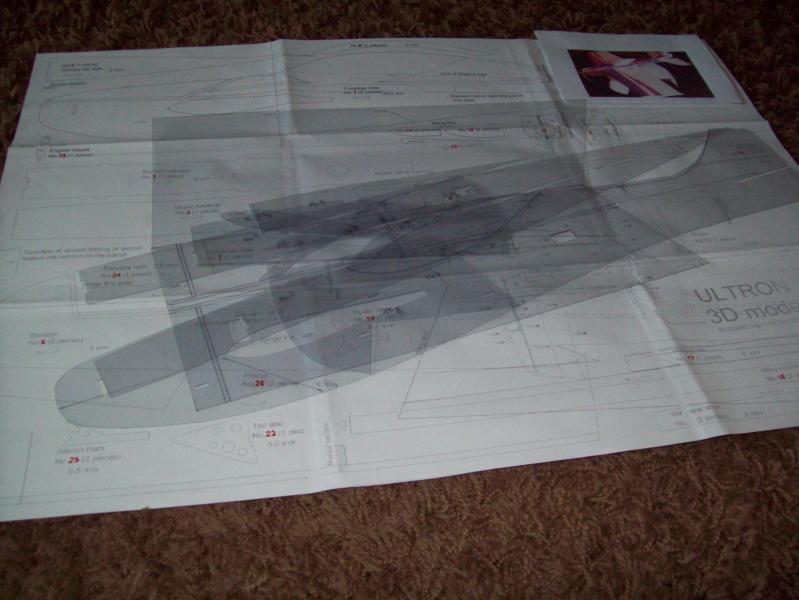

Po wydrukowaniu i sklejeniu kartek wykonałem wszystkie wzorniki.

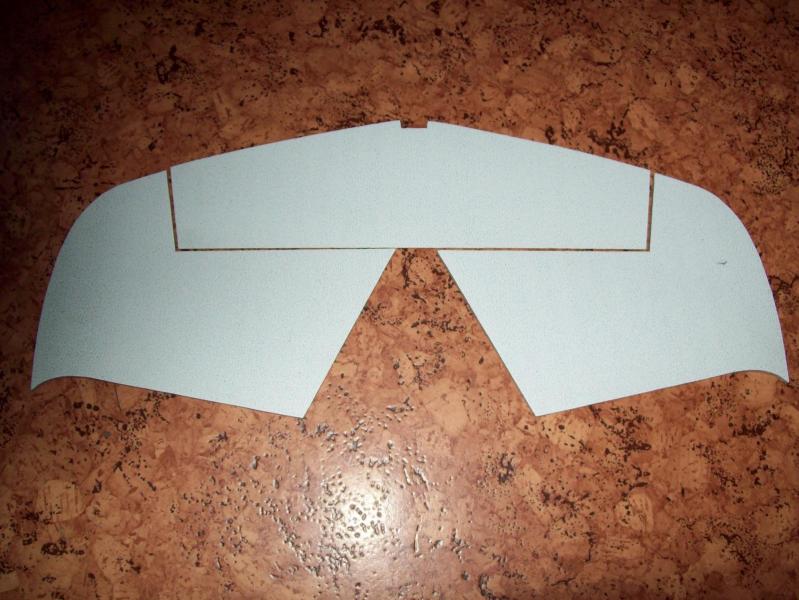

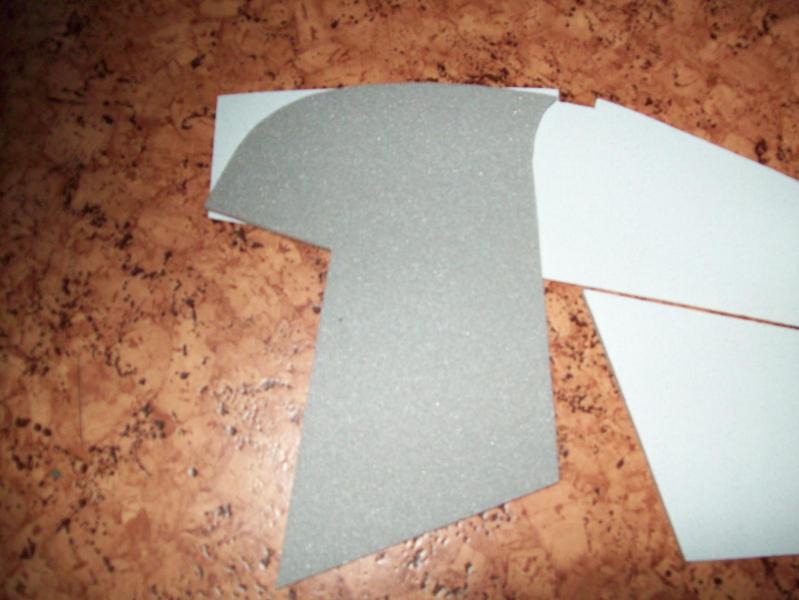

Na rozgrzewką wyciąłem statecznik poziomy z pianki 3m/m, która jest pokryta z jednej strony papierem, takiego samego rodzaju jak podkład.powierzchnia pianki jest gładka.Płyty można kupić w Castoramie na działe budowlanym.



Narazie jest jedna warstwa jak w planach , ale myślę że grubość 6m/m będzie OK.

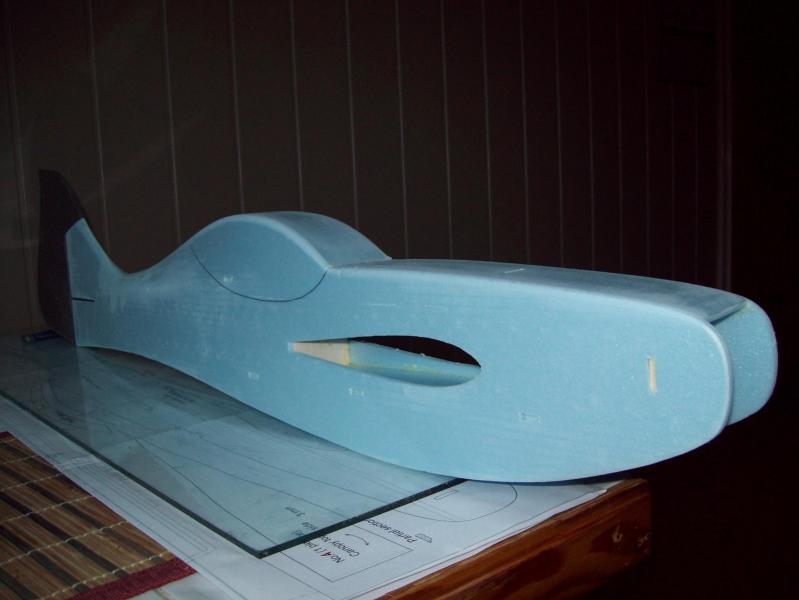

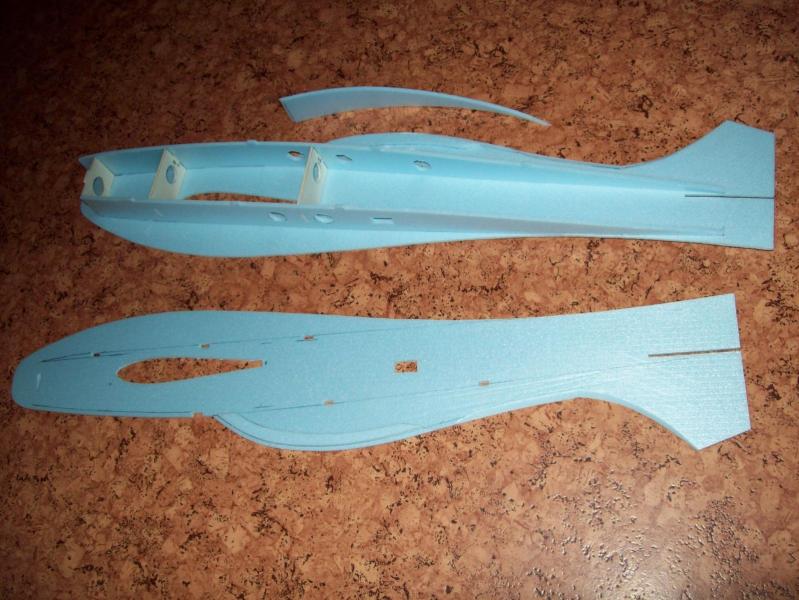

Elementy kadłuba wyciąłem z niebieskiej pianki, wręgi wyciąłem ze sklejki owocówki 3m/m wraz ze wzmocnieniami bocznymi wręgi silnikowej.No i przymiarka czy elementy pasują

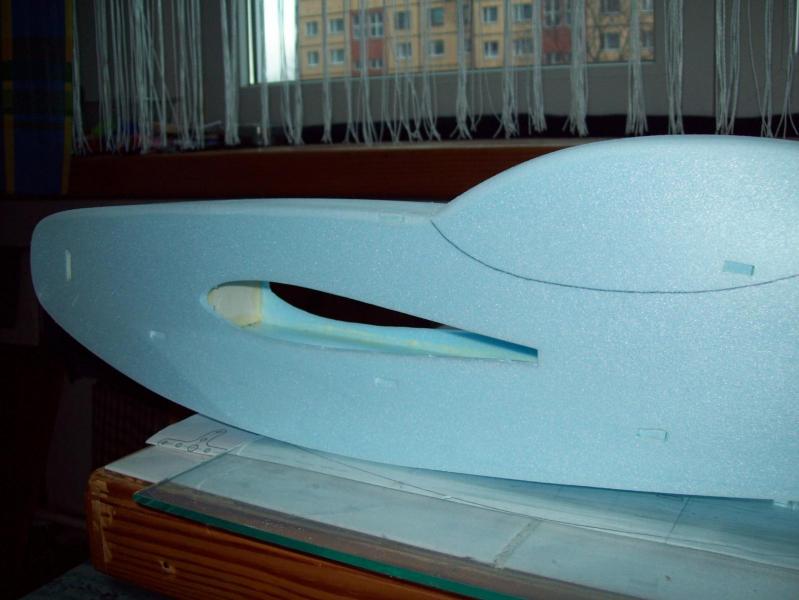

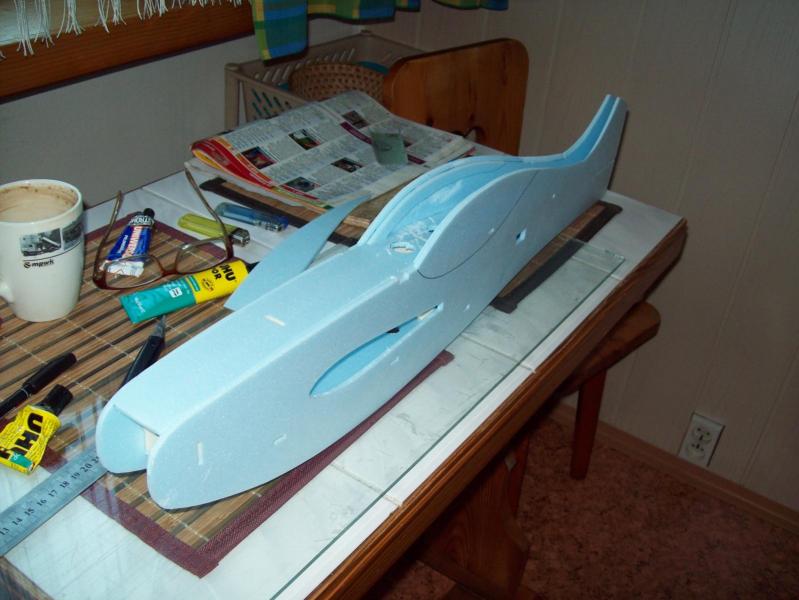

Kadłub kleiłem na UCHU- por, a potem gdzie się dało Soudalem 66A.Kłopotu nie było przy klejeniu powierzchni lecz górka zaczęła się przy doginaniu górnej części kadłuba przy stateczniku kierunku.Z depronem nie byłoby kłopotu, lecz udało sie za pierwszym razem.Po wstępnym szlifowaniu wygląda to tak



Statecznik kierunku sklejony jest z dwu płytek i dopasowany do grubości łączenia tylnej części kadłuba.

Kadłub oklejałem japonką na rozcieńczony Wikol.

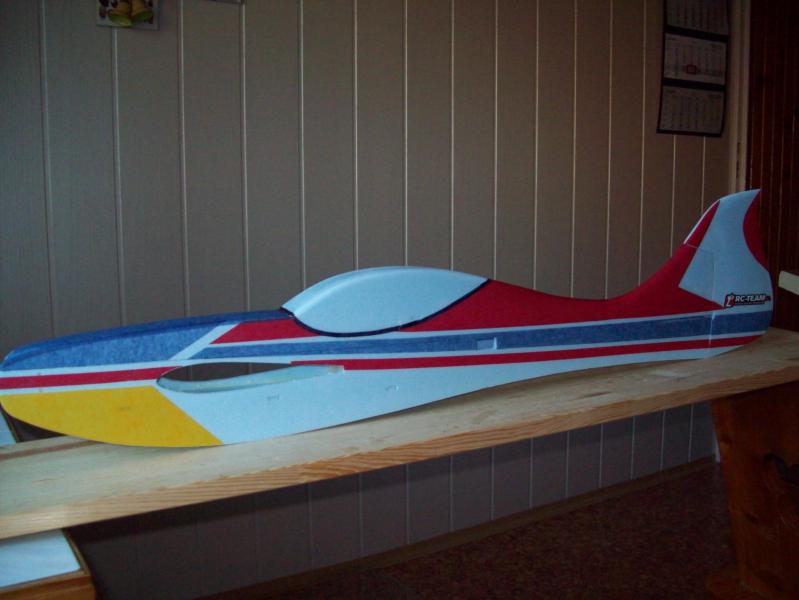

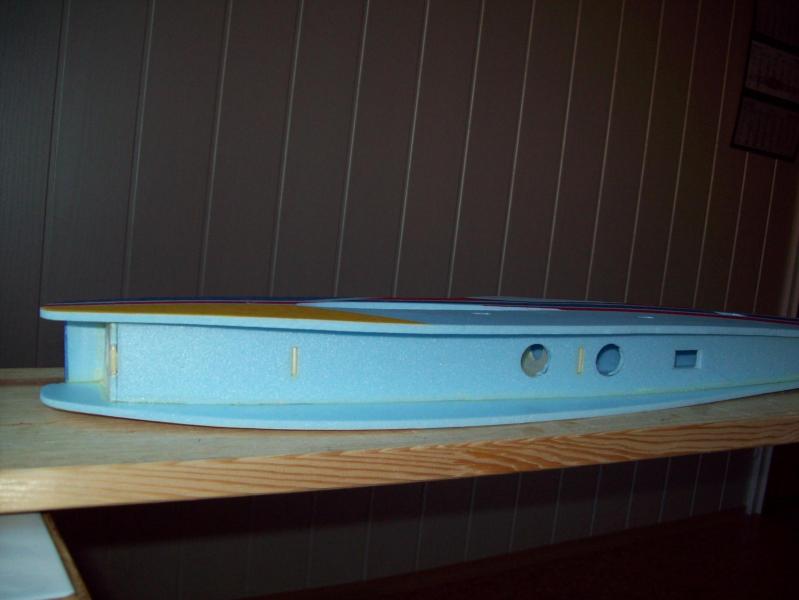

Zdjęcie na brzuszek kadłuba gdzie będzie pakowane wyposażenie.


Skrzydła wykonam z tej pianki co statecznik poziomy, ale okazało się że gość w Castoramie uparł się na sprzedaż całej paczki, a kolega od którego dostałem jej trochę, kupił na sztuki.

Zapędziłem się z robotą i muszę trochę odpuścić.Może ktoś z kolegów go budował i coś podpowie, doradzi a może jeszcze ktoś zabierze się razem ze mną za jego budowę.  Zapraszam :)

Acha, dodam jeszcze że model mam zamiar napędzać silnikiem E-MAX 2215/15  210W, śmigło 10/5"

 Kadłub w stanie jak wyżej waży 46 gram.

  • Lubię to 1
Opublikowano

Jedynym "problematycznym" momentem budowy Ultrona był (przynajmniej dla mnie) montaż skrzydeł. Trzeba dobrze wyprofilować wzmocnienia wewnętrzne (dźwigary i żebra) i  bardzo starannie ukształtować poszycie tak, żeby trzymało kształt "na sucho". Ja radziłem sobie w ten sposób, że formowałem je na różnej średnicy rurach, nagrzewając miejsce wyginania suszarką.

Właśnie z formowaniem możesz mieć problem, jeśli do budowy zamierzasz użyć pianki pokrytej papierem (no chyba, że ów papier da się bezproblemowo usunąć).



Statecznik poziomy i ster wysokości są sztywne?

W swoim modelu zrobiłem je z depronu 6mm , jako łącznik połówek steru wysokości użyłem listewki sosnowej 6x4 mm. a statecznik usztywniłem płaskownikiem węglowym.

Wyszło trochę ciężko, co z kolei spowodowało pewną gimnastykę z umiejscowieniem pakietu, żeby uzyskać właściwe wyważenie.



Masz zamiar robić podwozie?

Moim zdaniem w tego rodzaju modelu jest to zbędne obciążenie. I tak najczęściej "klapie" się na ziemie z harriera.

Natomiast dobrze jest dać na spodzie kadłuba rozpórki z depronu 6mm, tak, żeby wyposażenie nie szorowało po ziemi przy lądowaniu.



Widzę też, że masz zamiar robić napęd SK jako pull/pull tak jak w oryginalnym projekcie?



Link do mojej relacji:http://pfmrc.eu/index.php?/topic/46308-ultron-3d-czyli-waryjot-ii-w-skr%C3%B3cie-wa-ii/?hl=waryjot



Powodzenia w budowie i oblocie :)

Ultron to bardzo fajny model, będziesz miał mnóstwo frajdy z latania nim :)

Opublikowano

Swojego czasu zrobiłem ultrona, oblatałem bardzo fajny model ogromna powierzchnia nośna. Model jest bardzo stabilny i lata jak szybowiec.





Film z oblotu

  • Lubię to 1
Opublikowano

Dziękuję za rady i proszę o jeszcze, na tym etapie budowy informacji nigdy nie za dużo.

Tak przypuszczałem że ster poziomy będzie za mikry, więc będzie pianka 6-ka.Ster kierunku jest z 6-ki.Co do tego niby depronu z papierem, po próbach okazało się że wystarczy zrobić rowek do warstwy papieru i zagiąć, papier trzymał i zagięcie wyszło zadawalająco.Podobnie jak mi radzisz Marcinie staram się przy kształtowaniu profilu wykorzystywać różne wałki, nawet do ciasta ;) .Będę miał całą płytę tej pianki sprawdzę jak wyjdzie, jak nie, to pozostaje depron. Na zachodnich forach widziałem że mają coś podobnego i papieru nie usuwają,Napęd sterów będzie jak piszesz..Podwozia nie będzie.Niechciałbym aby wyposażenie wisiało na dole, trzeba przemyśleć tę sprawę

Włodku, japonkę już miałem kolorową i jest grubej gramatury, ale nie ma problemu z jej barwieniem, potrzeba  tylko szyby i kolorowych tuszy.Do arkusika na kraju przyklejasz listewkę przy pomocy której będziesz podnosił zabarwiony tuszem arkusik do wyschnięcia.Wystarczy przeprasować japonkę i masz gotowy kolorowy arkusz.

Nie spodziewałem się że w pierwszym dniu uzyskam tyle cennych informacji.

  • Lubię to 1
Opublikowano

Witam.

Zbudowałem już dwa Ultrony, model bardzo przyjemny, ale jednak nie nazwałbym go trenerkiem.

Wg. mnie silnik 210W to za wiele do tego modelu, szukałbym czegoś znacznie lżejszego. Ja miałem 24gramowy silnik o ciągu 400g i model był w stanie wisieć na śmigle ( pilot już mniej sobie z tym radził ;) )



Jakość wykonania takie ze wstyd mi za moje ;) Z czego są te wzorniki? Wygląda trochę jak folia do bindowania, tylko rozmiar arkusza jakby większy.

Opublikowano

Nazwijmy że to folia, jest ok 1m/m grubości, po podgrzaniu jest plastyczna i da się tłoczyć jak pleksę.U mnie w pracy z niej były wykonywane prezentery.Przy lekkim nacięciu i zgięciu   folia ładnie się rozdziela.Co do silnika nie upieram się akurat przy nim, dobrze wiedzieć Imteresuje mnie sprawa wyważenia, Z forów wyczytałem że SC znajduje się 80 m/m od natarcia.Opisz co zmieniłeś w modelu.

Opublikowano

Właściwie jedyna zmiana, to (jak chyba u wszystkich) statecznik poziomy z depronu 6mm. No i w pierwszym zamiast linek napędy sterów były na bowdenach i nie robiłem tych otworów odchudzających w górnej podłużnicy i wręgach. Mimo tych paru gramów więcej na ogonie, z 24g silnikiem i lipolem 1000mAh 3S nie miałem żadnych problemów z wyważaniem, Tak jak pisałeś 80mm od natarcia latało dobrze.



Generalnie pierwszy Ultron mógłby grać w reklamie UHU-Pora

Tak wyglądał przed UHU:








A tak po:








Potem jeszcze zdarzyło mu się wyglądać tak:




Ale też dał się naprawić - odciąłem wszystko za widoczna powyżej wręgą, wyciąłem nowy przód i dokleiłem. Latał ciągle po tym przeszczepie.

Drugi po pierwszym locie wygląda teraz mniej więcej jak na powyższym zdjęciu... Skopiowanie modelu w aparaturze przy zmienionym układzie napędzania sterów (tym razem linki) dało rewers na SW... A niby sprawdzałem :mellow:

Ale to depron! wszystko da się naprawić ;)

Opublikowano

Błażej, podbudowałeś mnie, no,no? :D .Z fotki 1-szej wynika że nie zaszkodzi miejsce to podkleić od środka chociażby balsą jedynką. Gdzie kupowałeś tę taśmę kolorową.

Opublikowano

Witam, miałem ten modelik i bardzo mi się podobał, latałem na emax gt2215/25 (ok 900gr ciągu) ogon raz mi lekko pękł za to dziób doklejałem chyba z 5 razy jak nie więcej. Miałem zamiar poskładać kolejny ale budowa skrzydła mnie dobija, od razu mi wena mija:P

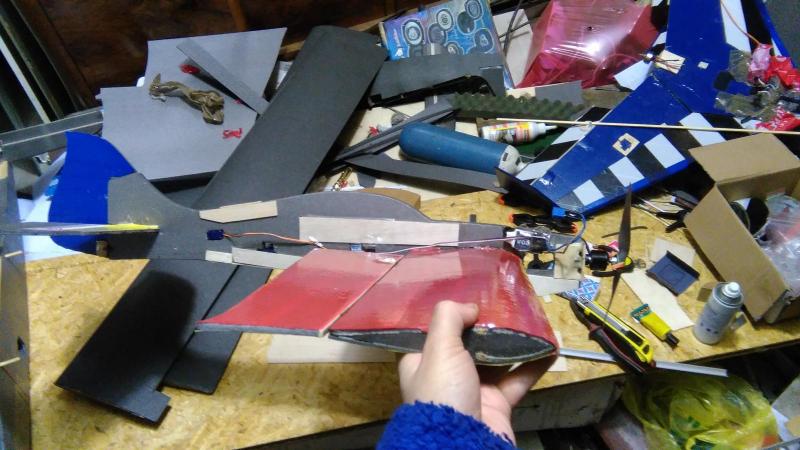

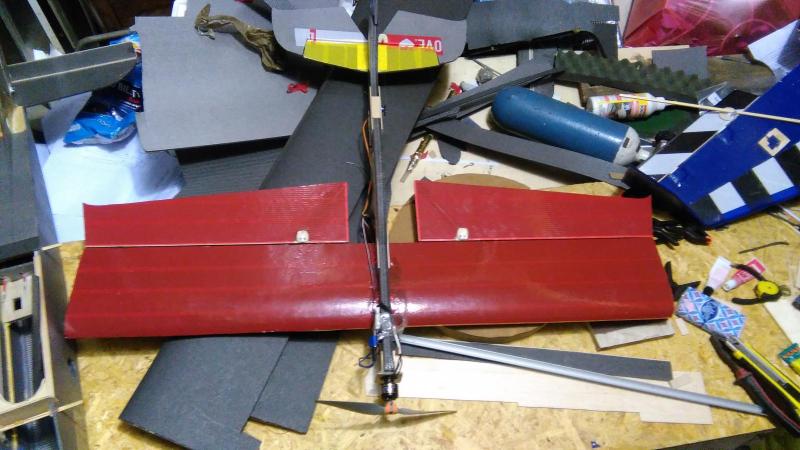

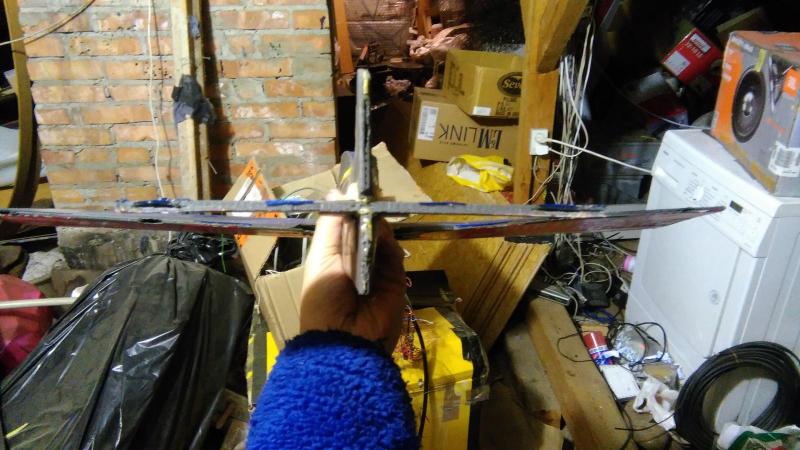

Ważne żeby mu dać mocny dźwigar bo mi się zaczął wznios robić :) Teraz latam czymś na wzór ale jest troszkę płaski i budowany z tego co było, może jutro pójdę polatać to jakiś film dorzucę.

"Wznios oryginału"


"sylwetkowa" wersja bazowana na Ultronie



Opublikowano

Ta pierwsza kraksa to było bardzo nieładne lądowanie, a model nie był tam oklejony, a to jednak znacząco zmienia wytrzymałość depronu. W dodatku ten szary jest dość podły i łatwiej się rozrywa od tego błękitnego.

Taśmę kupowałem w Hobbykingu  http://hobbyking.com/hobbyking/store/RC_PRODUCT_SEARCH.asp?searchType=10&strSearch=Wing+tape&location=NL&idCategory=&sortBy=Relevant&NumPerPage=20&currentPage=

W Polsce kupiłem kiedyś takie w sklepie papierniczym, ale w podobnej cenie dostałem znacznie mniejszą rolkę, w dodatku  klej chyba wchodził w reakcję z depronem (błękitny Cezar z Casto) i po jakimś czasie pojawiały się bąble (taśma firmy Iter A&G, problem dotyczył wszystkich kolorów jakie miałem, więc radzę unikać).



Krzysiek, narzekasz na budowę skrzydła - ja miałem taki problem jakby szerokoś dźwigara nie do końca pasowała do żeberek. Myślałem że plany mi się rozjechały. Też miałeś podobny kłopot czy inne źródła niechęci?

Opublikowano

To jest jeden problem, ale jakby nie pacząc profil jest symetryczny i się powinien zwężać, ja jakoś nie mogę trafić z odległościami i przy składaniu płata jest zazwyczaj za krótki.

Pierwsze jakoś wyszło, ale model był byle jak na szybko złożony, w drugim dopiero za którymś razem. Tyle fajnie mam że sobie na diy cnc wcinam to w miarę dokładnie i powtarzalnie jest.

Ciekaw jestem jak Mayster sobie poradzi :)

Opublikowano

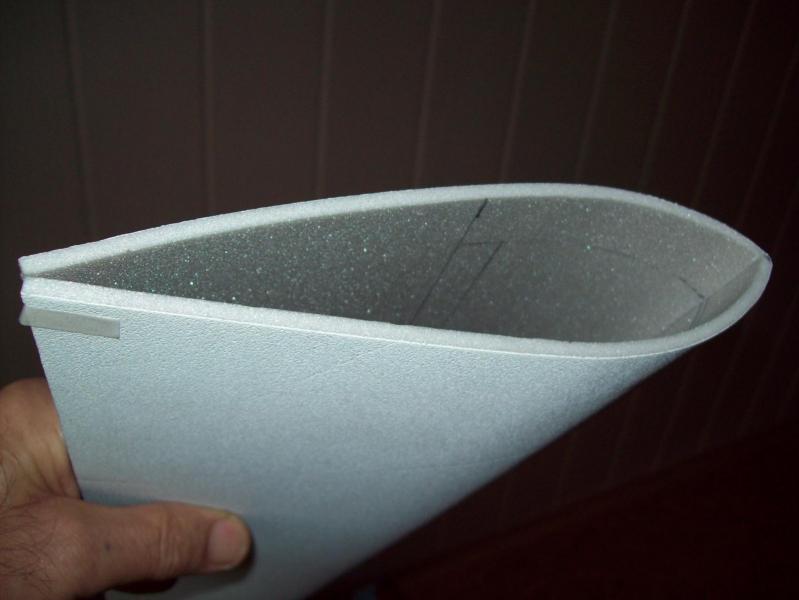

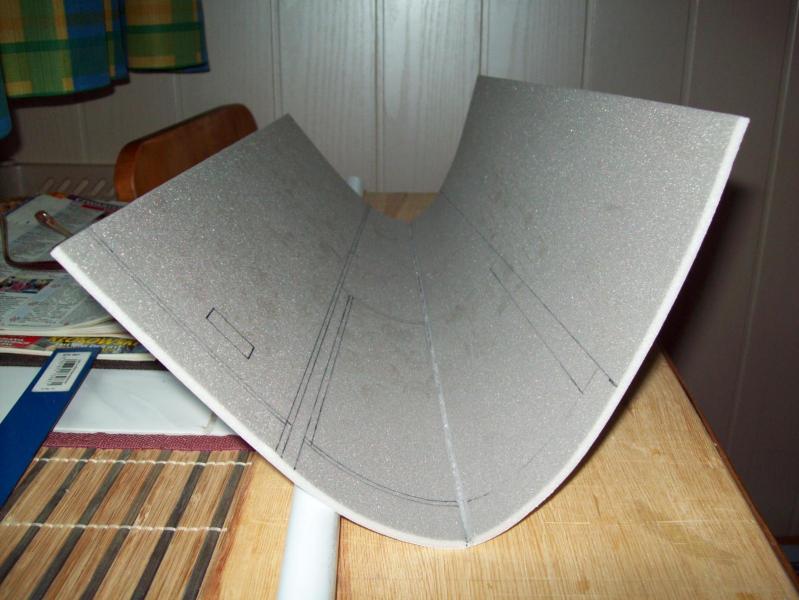

Zanim mayster "spiepszy" sprawę, czytam Wasze doświadczenia Jak pisałem we wcześniejszym poście, zrobiłem próbę własności tej pianki z papierem.Latwo się wygina, lecz jednak papier nie trzyma jak pisałem wcześniej, pęka przy większym kącie gięcia i trzeba go podklejać taśmą przylepną która trzyma się bardzo dobrze.I tak wyciąłem połówkę, rurką nadałem kształt profilu wcześniej wzmocniony nosek taśmą.Płat ładnie się zamykał.Wyszło to tak



Na tym materiale nabieram doświadczenia .Klejenie myślę zrobić tak; w dolną część płata wkleję dzwigar, żeberka wzmocnienia serwa, zukosuję spływ.Zrobię przymiarkę czy wszystko pasuje i nie mam zwichrowania.Pokryję UCHU-porem najpierw spływ a potem dzwigar i żeberka.Najpierw będzie przyklejony spływ, a potem przy pomocy liniału będę doklejał w kierunku natarcia i powinno mi wyjść dobrze.Robiłem tak w Tachyonie ale tam miałem depron.Kadłub mam zrobiony z niebieskiego, może i płaty zrobię z niebieskiego.

Czekam na podpowiedzi.PZDR

Opublikowano

Nie ma potrzeby ukosować spływu - płat robisz z 3mm a lotkę z 6mm, więc wszystko przechodzi gładko.

Jeżeli płat będzie z niebieskiej pianki, koniecznie wytnij tak, żeby giąć wzdłuż rowków (natarcie równoległe do rowków). Raz wyciąłem poszycie w poprzek i nie byłem w stanie zamknąć płata, o tyle jest sztywniejsza w tę stronę. Rowkowana strona jest też znacznie bardziej odporna na rozrywanie, więc choć może będzie trochę gorzej wyglądać, to z rowkami na zewnątrz będzie nieco odporniejsze.

Opublikowano

Krzysztof, płat Ultrona nie ma wzniosu bo to jest profil symetryczny i tak też myślę zrobić.Na święta jadę do Wrocławia to może na  Zubrzej kupię depron, a jak nie, to niebieski. Wyciąłem i skleiłem nowy statecznik poziomy z dwu warstw depronu 3m/m i jeszcze wzmocnię węgielkiem.

Opublikowano

Masz rację Tomasz,przyjrzałem się bliżej i chyba to jest to co piszesz, to nie jest papier.Ale w sumie materiał ciekawy i narazie nie wiem czy jest lepszym od podkładów,bo nie zrobiłem całego modelu z tego materiału.Jedno jest pewne, taśma przylepcowa trzyma się świetnie i dobrze się klei.

Zmyliło mnie zdanie "wznios oryginału" B)

Robota stanęła, może jakieś ciekawe fotki się znajdą dotyczące konstrukcji tego modelu.

Opublikowano

Ja chyba tez ulepie takiego ultrona, plany już pobrałem, wydrukowałem dwa razy żeby wyciąć wszystko, bo wydrukowane elementy na planach zachodza jedne na drugie , a chcę sobie wyciąć szablon każdej części modelu.

Okleję go taśmą pakową, bo mam taśmę w trzech kolorach, pozostałość po ultimate nac więc ją wykorzystam.

No i na pewno wykonam podwozie.

Śpieszył się nie będę bo mam czym latać, obecnie jestem zauroczony fun cubem i ujeżdżam go codziennie bez względu na pogodę.

A ultron to taki model na nudne zimowe wieczory, wykonam go z siwych podkładów cezar 5,5mm.

Jaka jest waga gotowego modelu do lotu? emax CF 2822 go pociągnie?
