Troszeczkę popracowałem przy kadłubie i na dole i na górze.

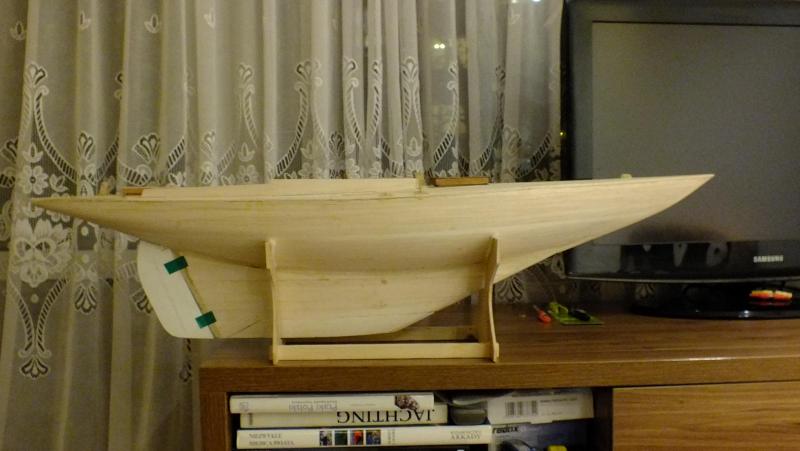

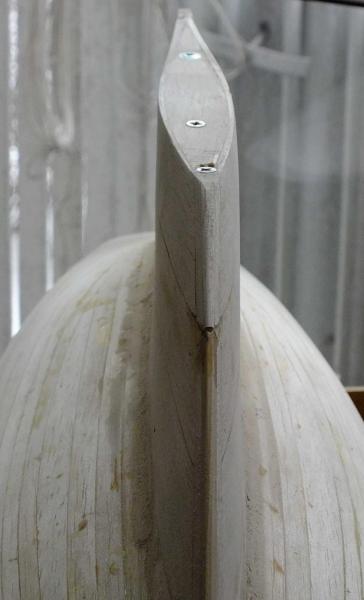

Na początek dół, znaczy kil. Skręciłem z płetwą model balastu i oszlifowałem go do właściwego kształtu, Balsa jako materiał jest prawie idealna. Teraz pozostało dopracować krawędzie - dolna bedzie lekko zaokrąglona i będzie można po polakierowaniu formować. Masa balastu to około 1,5 kg. Niewiele, ale na razie w budżecie wagowym jestem na plusie. Model jest trochę lżejszy niż zakładałem. Zawsze mogę dorzucić trochę złomu ołowianego w samą płetwę, tak żeby uzyskać zanurzenie zgodne z projektem.

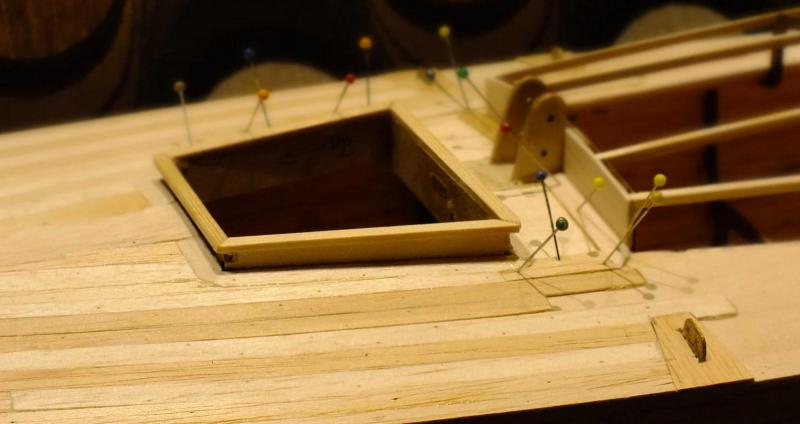

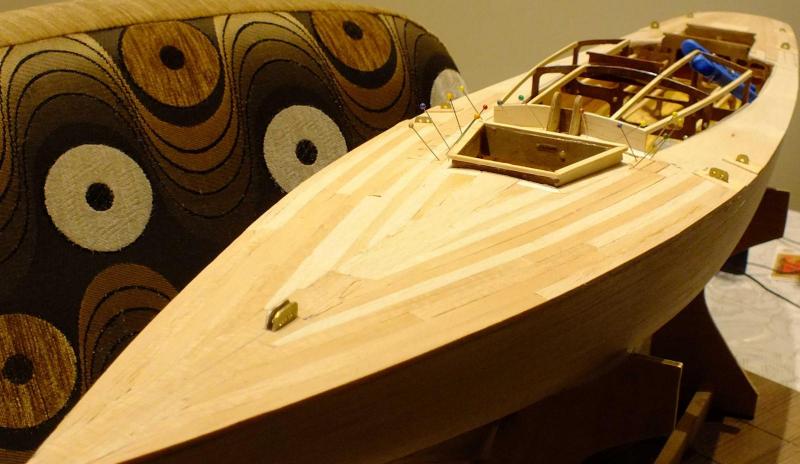

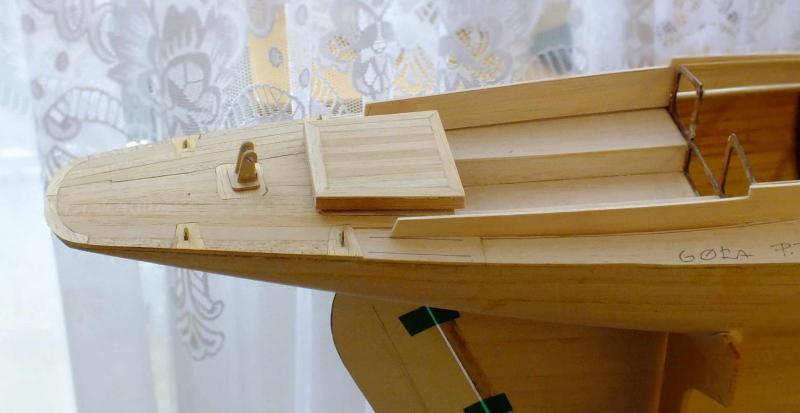

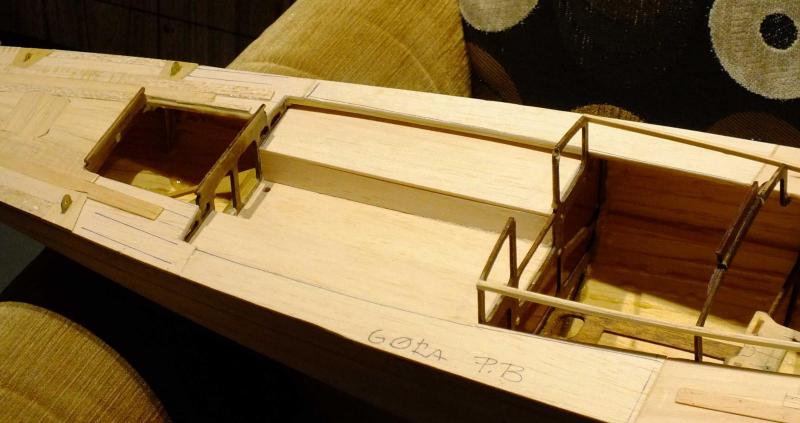

Góra: na zdjęciach widać postęp na pokładzie dziobowym, ta część jest już do sztagowników grotmasztu pokryta klepkami, zrobiłem również zrębnicę forluku. Forluk  będzie otwierany, to droga do wymiany pakietów. Widać spore różnice w wybarwieniu balsy, po barwieniu nie będą tak duże, kolorystycznie zostanie to uspokojone. Pierwsze testy barwienia będą na forluku. W kokpicie pojawiły się listwy do których będzie przyklejona wanna. Jeszcze muszę znaleźdź rurki na odpływy, na razie najbliżej mi do zaworów ze starych dętek rowerowych. Mam wysoki profil obręczy i używam dosyć wysokich zaworków, powinny pasować na długość. Przekrój jest OK.

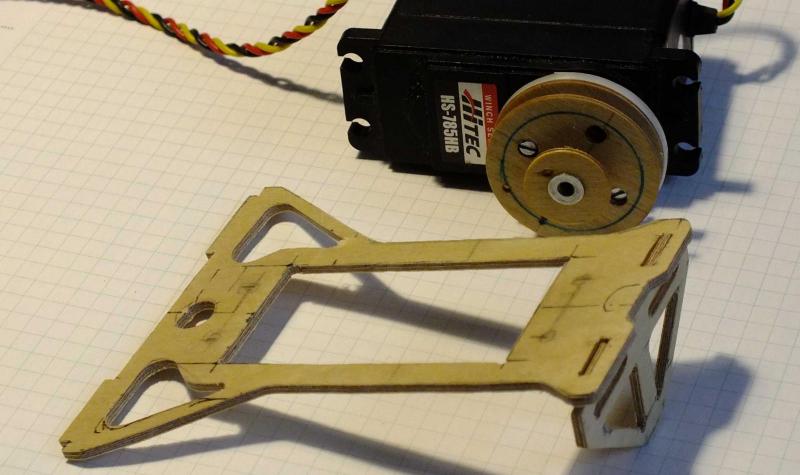

Przemyślałem i zmieniłem sposób prowadzenia szotów zagli. Pierwotnie miały po wyjściu z windy wchodzić pod wannę kokpitu i wychodzić na pokład w okolicach urządzenia sterowego. Pochylając serwo o kilka stopni mogę wyprowadzić szoty po prostej tuż pod sztorcklapą. Blaszka mosiężna i dwa wkłady od długopisu (mosiężne) . Żadnych zakrętów. Miejsce dobrze osłonięte pokładówką i szańcem kokpitu. Powinno być suchutko, nawet przy cięższej pogodzie.



Swoją drogą bardzo jestem ciekaw jak taki kadłub będzie pływał na większej fali.



I trochę zdjęć.







  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Łukaszu

Może masz rację, chociaż miałbym małą prośbę, poczekajmy do wodowania "Dracenki". Trochę mam zaufania do siebie, ale wiem również jak niewiele trzeba  żeby coś w łódce zepsuć. Ona ma pływać, wygląd w tym wypadku jest ważny, ale najważniejsze jest pływanie. Co do rasy, mam nadzieję że to ładna rasa, chociaż kundelki są takie urocze. Te dwa kiedyś ze mną żeglowały.

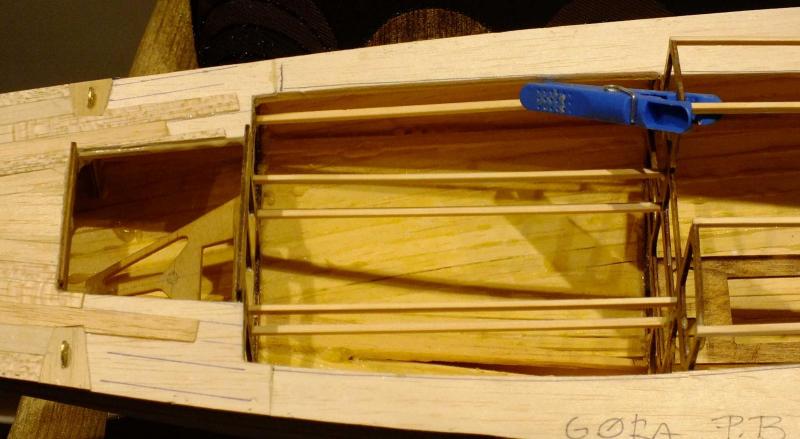

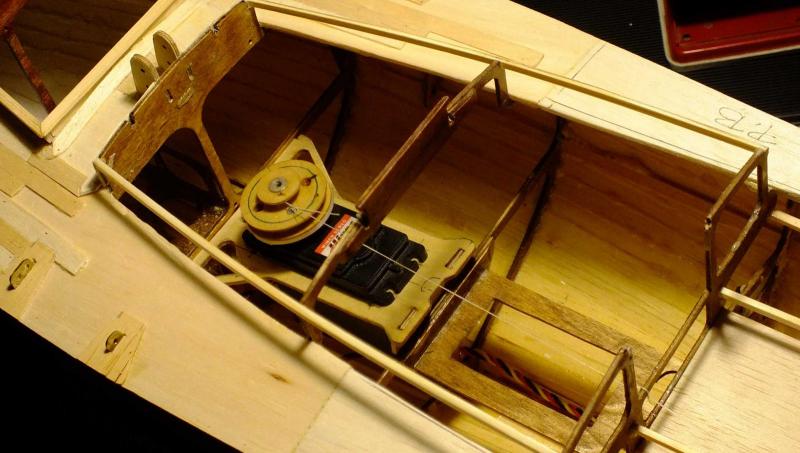

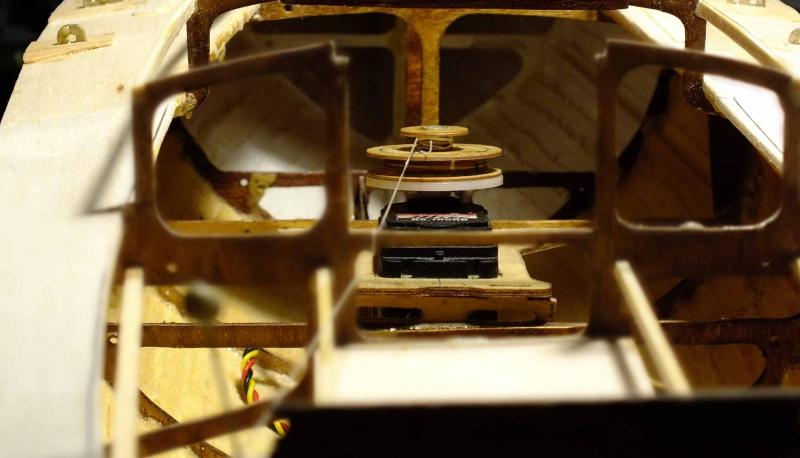

Dziś drobne uzupełnienie o nową "serwokoję". Nitka markująca szot bezana pokazuje jego nową trasę. Pojawiło się również dno kokpitu. Kokpit ma trochę zakłócone proporcje, gdyby to był prawdziwy jacht (Lc=10 m), byłby za płytki (25 cm), w modelu jakoś to przeżyję. Przy zalaniu mniej wody do spłynięcia. Niestety chwilowo musiałem usunąć z pokładówki wzdłużniki. Jest trochę wygodniej grzebać w środku. Serwo pojechało do przodu (110g), z tyłu dojdzie otaklowany bezanmaszt (szacuję na 60g), nie powinno być dużych problemów z wyważeniem.





Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

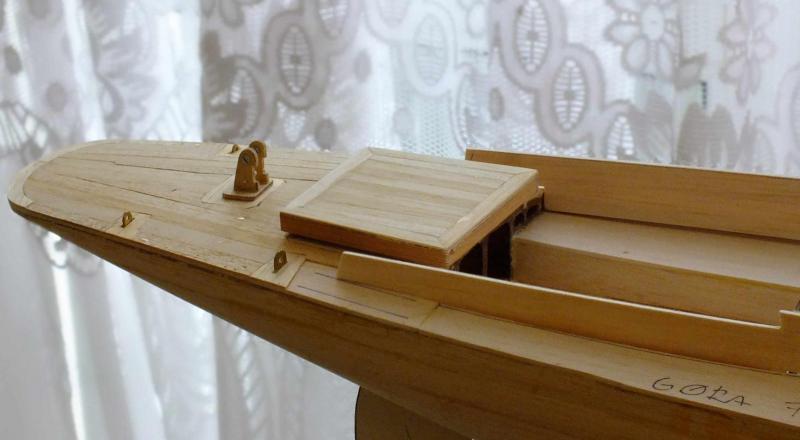

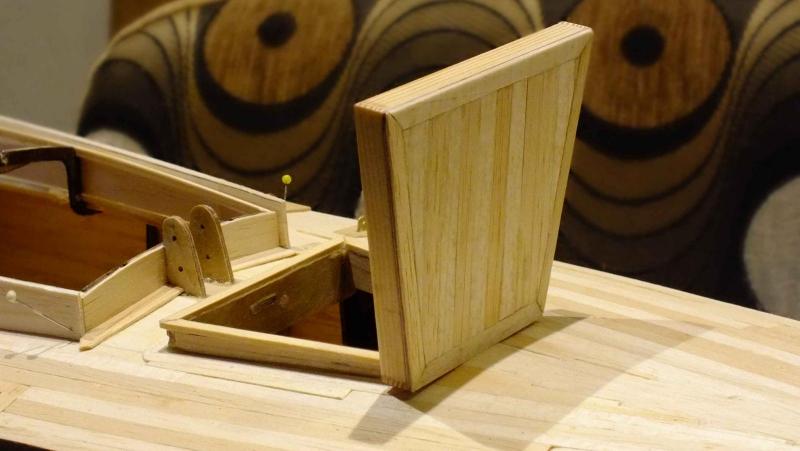

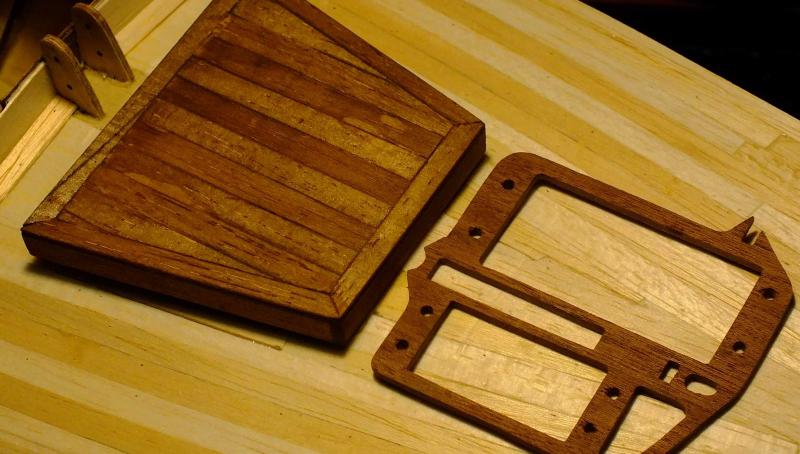

Przygotowałem pokrywę przedniego luku. Ten element pozwoli na przeprowadzenie praktycznej próby barwienia. W przypadku niepowodzenia zrobienie nowej klapy nie będzie problemem. Luk będzie otwierany tradycyjnie, zawiasy z przodu.

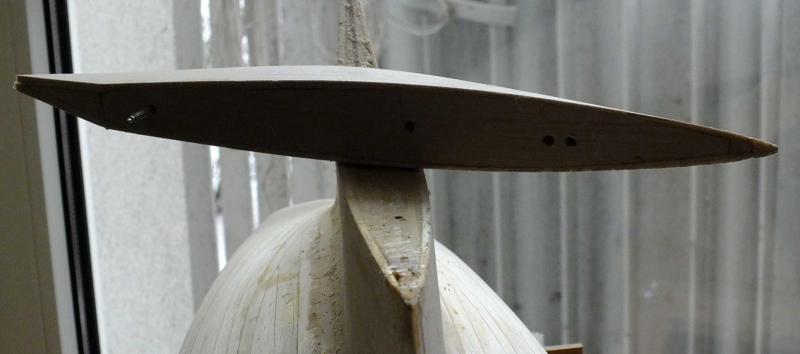

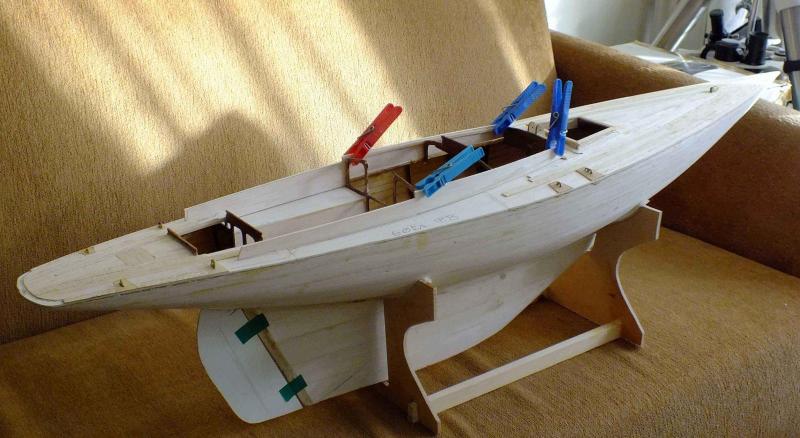

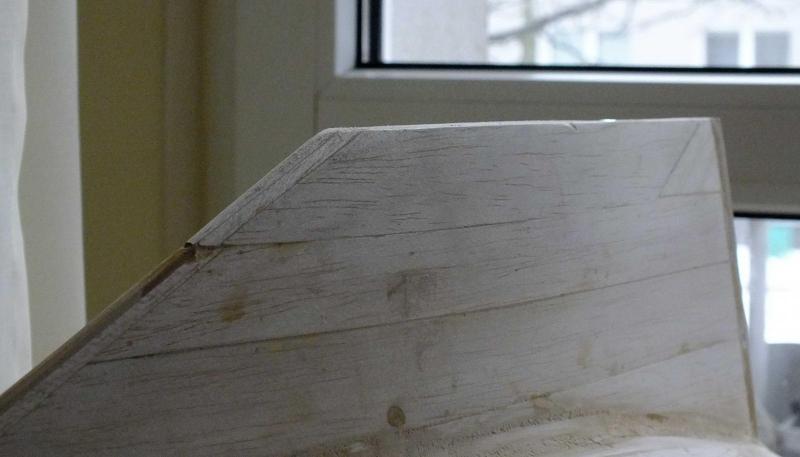

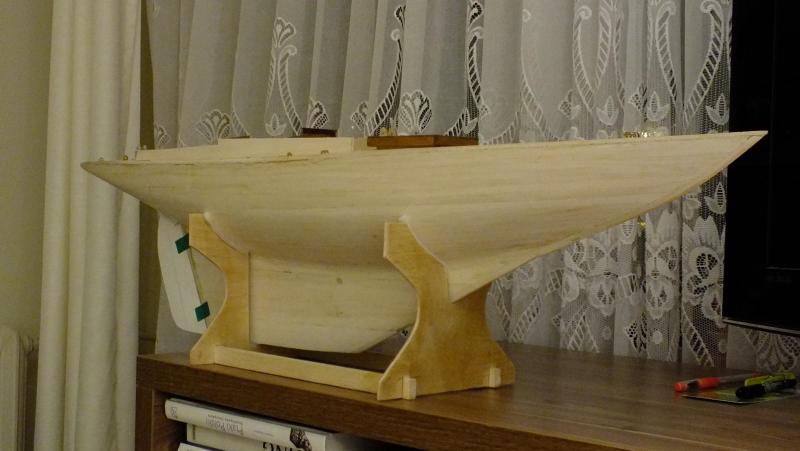

Kokpit został wklejony, przygotowane są miejsca na odpływy. Przygotowałem również boki pokładówki z szańcem wokół kokpitu. Tu drobna uwaga. Określenie pokładówka i nadbudówka. Często używane zamiennie, często mylnie. Pokładówka to "budowla" na pokładzie, nadbudówka na jachtach to zabudowa od burty do burty. Na statkach już jest inaczej i dopuszcza się  półpokłady przy nadbudówce. Z reguły nadbudowka to już poważna "budowla". Wracając do "Dracenki", coraz bliżej jestem zamknięcia kadłuba. Na jednym ze zdjęć kadłub ma dolepiony szablon steru. Zmieniłem troszeczkę kształt powiększając jego powierzchnię. To efekt lektury książki napisanej przez naszego znakomitego konstruktora lotniczego na temat budowy jachtów.




  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Dziękuję,

Pieski podobnie jaki ich właścicielka były pierwszy raz na pokładzie "Kopciuszka. Te były wyjątkowo niekłopotliwe na pokładzie i pod. Szybko znalazły swoje miejsce przy skrzynce mieczowej.

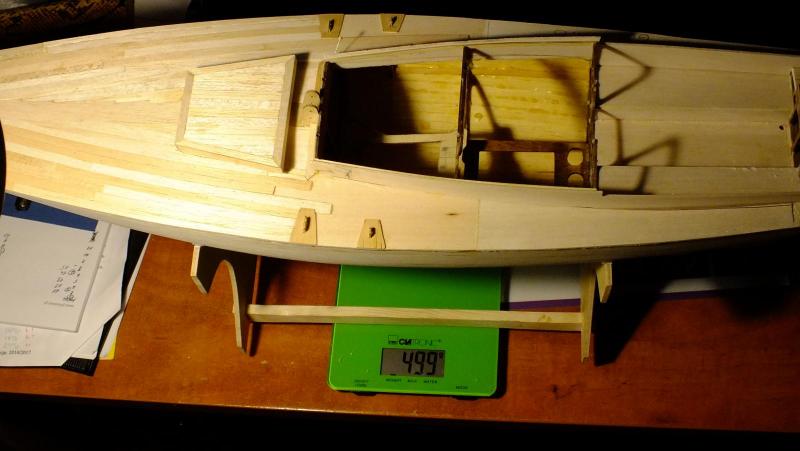

Teraz w planach mam zamknięcie luku na rufie, a jutro spróbuję wybarwić klapę, zobaczymy co wyjdzie: jaki  mahoń z tej balsy. Kadłub na razie i to jest bardzo dobra  informacja waży tylko 499 G. Jestem bardzo mile zaskoczony. Do masy docelowej zostało około 2650 g ( w tym balast 1500-1600)


Odnośnik do komentarza
Udostępnij na innych stronach

Zamiana balsy na mahoń. Obok wybarwionego luku leży na pokładzie kawałeczek sklejki mahoniowej (mahoń pasiasty) własnej produkcji. Bejca to mieszanka dwóch bejc nitro (przemysłowych - odlałem trochę w jakiejś stolarni) czerwonej i brązowej. Efekt moim zdaniem dobry.


Odnośnik do komentarza
Udostępnij na innych stronach

Powoli zbliżam się do zamknięcia pokładu. Dokleiłem kilka klepek na rufie i przygotowałem drugą okrywę luku. Pojawiły się cęgi bezanmasztu. Przesunięcie serwa szotowego do przodu spowodowało konieczność wykonania jakiegoś otworu serwisowego. Prawdopodobnie zrobię świetlik w dachu pokładówki z możliwością demontażu, tak żeby można było dojść do wkrętów mocujących serwo. To jedna z przyczyn dlaczego coraz bardziej przychylam się do rezygnacji z bulajów na pokładówce. Trochę też obawiam się o ich szczelność. Może tylko jakieś małe atrapy: przezroczysty poliweglan w mosieżnej ramce z podklejoną czarną folią.



  • Lubię to 2
Odnośnik do komentarza
Udostępnij na innych stronach

El Draco i 500 są super. Bardzo podobają mi się te balsowe kadłuby i ich wykończenie - to kwintesencja modelarstwa. Jak porównuje to z budową NSS-650 wychodzi toporność i prostota łódek budowanych pod regaty, ale jedno i drugie ma swój urok - i tego się trzymajmy:).

Odnośnik do komentarza
Udostępnij na innych stronach

Łukaszu,

uwierz mi, modele wyczynowe naprawdę nie są toporne, często trzeba stosować bardzo wyrafinowane rozwiązania. O prostocie nie wspomnę. Na razie do budowy "Dracenki" najbardziej skomplikowanym narzędziem jest wiertarka akumulatorowa, reszta to piłeczki włosowe, papier ścierny, pędzelek , ostry nóż. Gdzie ciśnieniowe lub podciśnieniowe  formowanie laminatów ze zbrojeniami typu CF lub aramidowe, gdzie tokarki  frezarki i inne numeryczne dziadostwa. Na marginesie mam już pompę próżniową (no prawie).

Odnośnik do komentarza
Udostępnij na innych stronach

Wykończenie również musi być perfekcyjne. Nie wiem czy budując RG dam radę, mam nadzieję, że tak, ale brak bazy. Może za kilka dni coś Ci pokażę, jutro rano wyjeżdżam. Gdy zaczynałem w F1A hak otwierał się przy 1.5- 2kG, gdy kończyłem ~5 KG. Skrzydełka musiały to wytrzymać. To tylko kilkanaście lat różnicy.

Pozdrawiam

Andrzej

Odnośnik do komentarza
Udostępnij na innych stronach

Tak,

od dołu:

- do lini wodnej zanurzona część w kolorze czerwieni tlenkowej,

- cienka kreska (~1-2 mm) biała nad linia wodną,

- kadłub, pokład , boki pokładówki -"mahoń";

- dach pokładówki biały, luki "mahoń"

- drzewca - "mahoń" lub przyciemniona sosna

- żagle białe

- okucia i elementy dekoracyjne - mosiądz

- olinowanie stałe: stal, ruchome - żółta Dynema

Tak to ma mniej więcej wyglądać od strony kolorystyki.

Odnośnik do komentarza
Udostępnij na innych stronach

Bartku,

pierwotnie planowałem bulaje, teraz już nie wiem, bok jest niziutki i przy dużych przechyłach może być w wodzie, trochę obawiam się o szczelność ich wklejenia. Tym bardziej, że przeniosłem serwo szotowe do przodu i muszę zrobić luk serwisowy w dachu. To w połączeniu z suwklapą i handrelingiami  powinno wizualnie wystarczyć. Myślałem też o innym wariancie bulajów: ramka mosiężna, poliwęglan i podkład czarna folia. To naklejone na bok. Zobaczę później.
