Dwupłat, coś z niczego czyli CRD

[papuga]

Witam

Zimową porą doszedłem do wniosku ,że jeszcze nie budowałem dwupłata. Wiec zrobiłem remanent w magazynku aby wyszukać zapomniane, niepotrzebne, użyteczne inaczej i po prostu śmieci (niewłaściwe skreślić) które byłyby materiałem wyjściowym do produkcji wymienionego w temacie modelu. Więc "cosik" wyszperałem.



pozdrawiam

Jako że produkcja skrzydła żeberkowego jest upierdliwa to początek już mam. Mam takie 4 sztuki. Kiedyś, ktoś miał produkcję dużych SU i CAP-ów i zostało mu trochę braków, to dostałem kilkanaście płetw steru kierunku. Zainwestowałem trochę czasu i materiałów ( 25% nowe a 75% recycling materiałów) i powstał mi płat górny. Więc mamy punkt wyjścia do stworzenia konstrukcji CRD.



[papuga]

Witam

Budowa posuwa się naprzód.

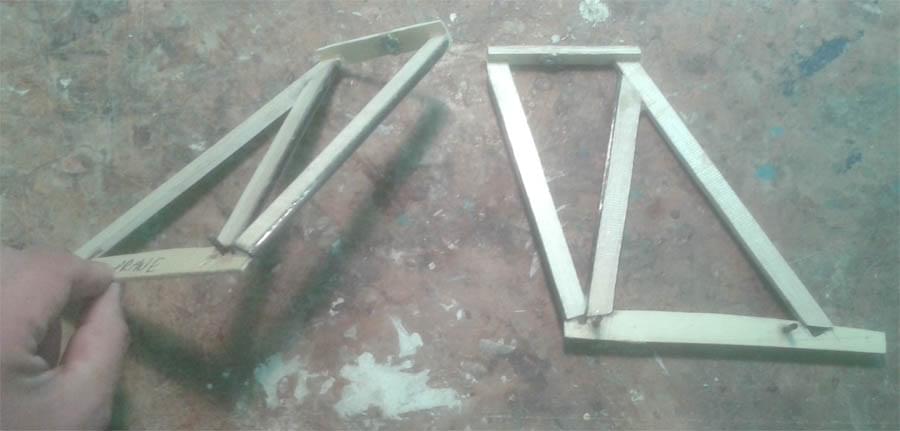

Kadłub wykonany z balsy, kadłubowa stójka płata górnego ze sklejki. Boki kadłuba balsa 3 częściowo wzmocniona sklejką 0.8 mm. Stójki skrzydłowe z balsy z elementami węglowymi - rurki i płaskowniki.



pozdrawiam

[papuga]

Witam

Mam trochę opóźnienia z wklejaniem zdjęć więc nie przestraszcie się tego tempa prac. Także śpię i pracuję, a w wolnych chwilach kleję.

Model nabiera kształtów, chociaż nie istnieją plany a jedynie zarys konstrukcji plączący się gdzieś po głowie. Z uwagi na małe wydłużenie płata będzie czuły w płaszczyźnie podłużnej, no niestety z rozpędu zrobiłem zbyt duże lotki. Na szczęście aparaturą pozwoli ustawić precyzyjnie małe wychylenia. Jeżeli i to będzie za dużo, to do spokojnego lotu (start, lądowanie) wyłączę dolny płat.  Aby obrót w osi poprzecznej był łatwy do opanowania wydłużyłem kadłub aby zastosować jak najmniejsze konieczne stateczniki poziome. Ster kierunku z płetwą grzbietową z możliwością zwiększenia powierzchni na razie jest zaprojektowany według zasady CRD. Nie przypuszczam ażeby w osi pionowej był problem, za dodatkowy statecznik będą robiły kryte stójki skrzydłowe. Jako że jestem analogowy to użyłem ołówka, papieru, kalkulatora, kilku zasad i wzorów i wyliczyłem położenie środka ciężkości, ramienia usterzenia poziomego i jego powierzchni.





dorobiłem półkę na serwa steru kierunku i wysokości. Wkleiłem klocek bukowy do mocowania podwozia. Przy okazji wymieniłem podłogę z balsowej na sklejkową (topolowo-balsowa) Lepiej aby pakiet nie znalazł się na ziemi przy ostrym lądowaniu .

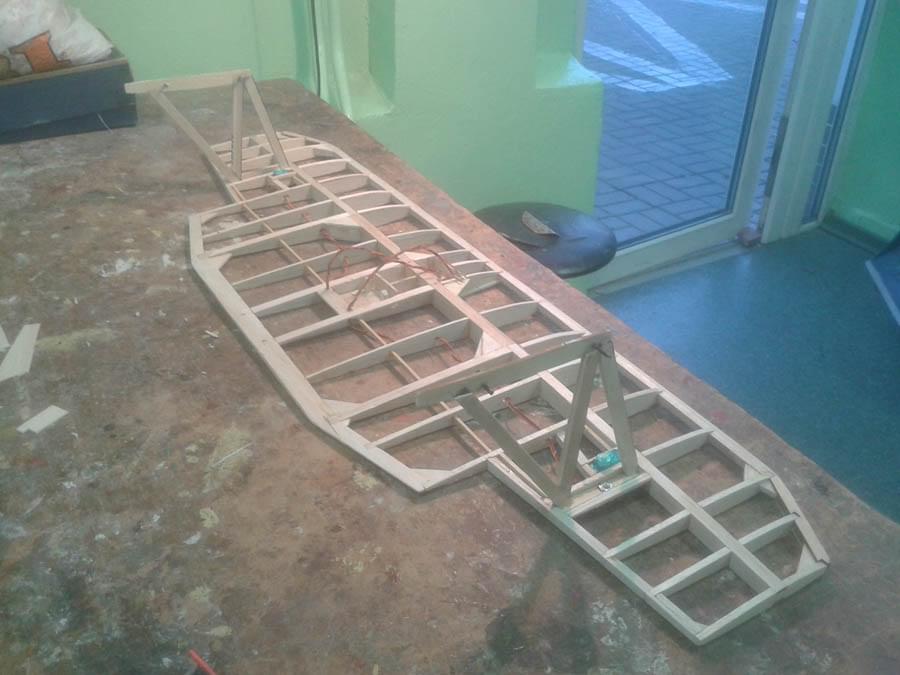

Mocowanie stójek w górnym płacie.



pozdrawiam





[papuga]

Kleimy dalej. Wklejanie statecznika poziomego.





Góra kadłuba zrobiona z listewek balsowych.







Widok od tyłu.





[madrian]

Mam nieodparte wrażenie, że skrzydła są za krótkie, za szerokie i ogólnie całość dość masywnie wygląda, jak na taką powierzchnię nośną.

Stery (lotki) wydają się dziwnie małe jak na tak szerokie skrzydło.

Ale może to tylko taka impresja ze zdjęć.



Dziwnie to CRD wygląda. Ręka, ręką i bierze się jak daje, ale są w ogóle jakieś założenia co planowanego zastosowania, czy "niech się dzieje wola nieba"?

Generalnie wierzę w zasadę - ładnie lata, co ładnie wygląda, a tutaj moja wiara jest wystawiona na próbę.

Kadłub wygląda ładnie i ciekawie, jak na półprodukt. Dolny płat... Od biedy ujdzie. Ale góra?

Ja bym poważnie raz jeszcze z Ręką pogadał... Może da coś innego?



Ale to tylko głos swobodnego komentatora i można nie zwracać na mnie uwagi.

Nadal patrzę.

[papuga]

Mam nieodparte wrażenie, że skrzydła są za krótkie, za szerokie i ogólnie całość dość masywnie wygląda, jak na taką powierzchnię nośną.

Stery (lotki) wydają się dziwnie małe jak na tak szerokie skrzydło.



Fakt, wygląda "inaczej" Smukłości nadaje mu tylko kadłub ale powierzchnia nie jest mała bo to prawie 40 dm2, bez kilku dziesiętnych. Przy zakładanej masie 1,3 do 1.5 kg (o ile się wyrobię) to obciążenie nie przekroczy 37,5 g/dm2. Więc pomimo wyglądu nie powinno być problemu ze zwrotnością i czasem reakcji na stery. Lotki raczej za duże w stosunku do wydłużenia skrzydła (małe), będą blisko osi obrotu wzdłużnego i zapowiada się że beczkę będzie mógł wykonać w mgnieniu oka.

CRD dotyczy raczej tego jakie stare i zapomniane materiały ręka wyszperała w magazynku. Dlatego materiał wyjściowy narzucił taki a nie inny kształt. Układ płatowca, wymiary i powierzchnie są tak przeliczone że spełniają  zasady narzucone przez fizykę. No chyba że Wojciechowski i Schier kłamią . Zrobienie płata o większym wydłużeniu musiałoby skutkować zbyt czaso- i materiałochłonną przeróbką. Gra nie warta świeczki. Lepiej wtedy wszystko zaprojektować i zrobić od nowa bez użycia gotowych elementów. Moje CRD to takie lekki postawienie sprawy projektowania modelu na głowie ale daje dreszczyk emocji i niepewności, jak to brzydkie kaczątko będzie latać.



Do napędu wykorzystam ( w zalezności od masy) jeden z dwóch zestawów. Silnik o ciągu 1200g i regulator min. 30A lub wiekszy 1800 ciagu i regel 55 A.



[madrian]

W takim razie kibicujemy i czekamy na stan RTF.

[papuga]

Dzisiaj dokończyłem okablowanie i podwozie.





Pogoda dopisała więc zrobiłem kilka zdjęć w słońcu. Model ma już wszystkie podstawowe elementy i wymaga robót wykończeniowych. Tych najbardziej praco i czasochłonnych  . Dużo pracy a mało efektów wizualnych  .



Waga modelu z silnikiem, regulatorem, pakietem, serwami i odbiornikiem to niecałe 1,1kg.





[skippi66]

Fajny samolocik z króciutkimi skrzydełkami. Podoba mi się.

[papuga]

Witam po długiej przerwie. Dopieszczanie wielu drobnych i niefotogenicznych szczegółów trochę trwało. Model otrzymał owiekę silnika.







W tej chwili przygotowuję kadłub do malowania.  Na oszlifowany kadłub nanoszę Sand'n'Seal. Używam go pierwszy raz i ciekawy jestem efektu. Wcześniej tylko "Capon".



Czekając na wyschniecie "Sand'..." odkurzyłem poprzednie CRD. Rozpiętość identyczna (zdjęcie kłamie), silnik taki sam, masa +/- 850 g (zależna od pakietu) ale powierzchnia przynajmniej 2 razy mniejsza. Model lata dobrze i jest to ocena mojego aeroSTIG-a   , który oblatuje wszystkie moje koromysła. Mnie w pierwszym locie za bardzo trzęsą się kolana . Masa Dwupłata będzie większa o ok. 400g  więc wzrośnie obciązenie mocy ale obciążenie płata mniejsze. Ciekawi mnie jakie będą różnice w osiągach tych modeli.









[kossimon]

Czy ten warbird piaskowy ma krzywo wklejony statecznik ? Czy to złudzenie?



Wysłane z mojego SM-G900F przy użyciu Tapatalka

[papuga]

Złudzenie, tylko płetwa statecznika jest wychylona w lewo. Tak działa kamuflaż

[Bartek Piękoś]

Nie wiem, czy Koledze nie chodziło o statecznik poziomy...

[papuga]

Odpowiedź identyczna, z tym ze nie widać stopnia wychylenia płetwy steru. Lata poprawnie. Czego jeszcze chcieć od życia



ps. Zdjęcie zrobione komórką. Kiepska optyka potrafi zafundować efekty takich zachwianych proporcji i skręceń.

 pozdrawiam
