Gee Bee wersja Z


Osa
 Share

Recommended Posts

Jakoś tak ostatnio dotarło do mej durnej łepetyny, że zatracam zdolność do wykonania najprostszych czynności związanych z budową modeli latających.

Tak niestety bywa gdy człek leniwy jak ja ma dostęp do różnych maszyn typu CNC, a to styroploter, a to ploter frezujący jeden czy dwa...

Wpadłem na pomysł genialny w swej prostocie, że aż mnie zatkało.   :lol:

Myślę sobie: weź se coś wybierz, znaczy model jakiś, znajdź plan, no aż tak leniwy to nie jesteś. No nie, aż tyle to dam radę zrobić.

Znalazłem jakiegoś jpg-a no w sumie trzy ale co tam nie będziemy się tu licytować o ilość. Uruchomiłem na kompie i paczę, paczę, paczę. Nie, no trzeba coś podłubać bo nie będę zrzynał jak leci.

No tyle to dam radę zrobić, chyba. Spróbowałem.


No i co dalej. Szkic jakiś jest no to chyba trzeba by napisac jakieś programy? STOP! Wszystko robimy ręcznie zapomniałeś? Ano zapomniałem.

No to starą indiańska metodą drukujemy zarys kratownicy.


Wydruk z podziałem na fragmenty i trzeba było to posklejać. Dałem radę jednak  i mogłem sobie to obejrzeć.

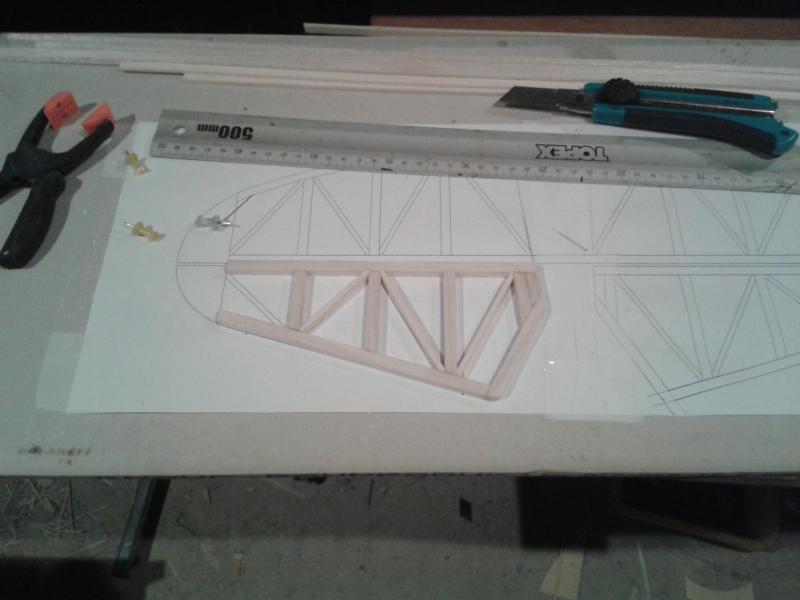

Ciekawe czy pamiętam jak to się jeszcze skleja. Na działce czyt. modelarnia znalazłem kilka sztuk listewek 5x5mm. Na zakupioną w markecie małą płytę GK połozyłem mój wydruk i na to folia typu "strecz". Zapomniałem dodać, że musiałem rozgarnąć bałagan na stole żeby cokolwiek móc na nim położyć.

Szpilek oczywiście nie mam bo w tym bałaganie kto by znalazł szpilki. Znalazłem "goździki" maleńkie więc one musiały wystarczyć.

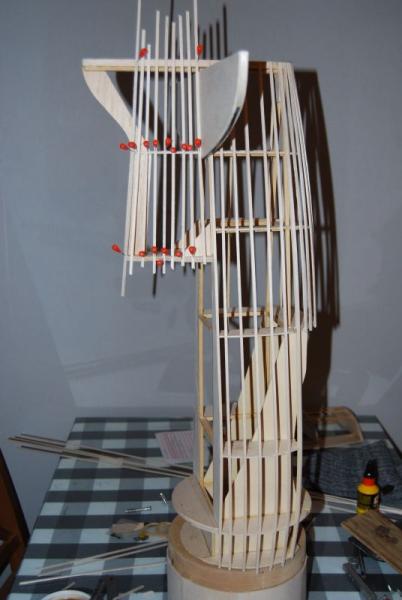

Skleiłem z rozpędu obie kratownice boczne, a ponieważ byłem w miarę zadowolony skleiłem to do kupy.



I cos tam sobie mierzyłem....




Jeszcze coś dopiszę chyba ale znając moje wrodzone lenistwo któż to wie...

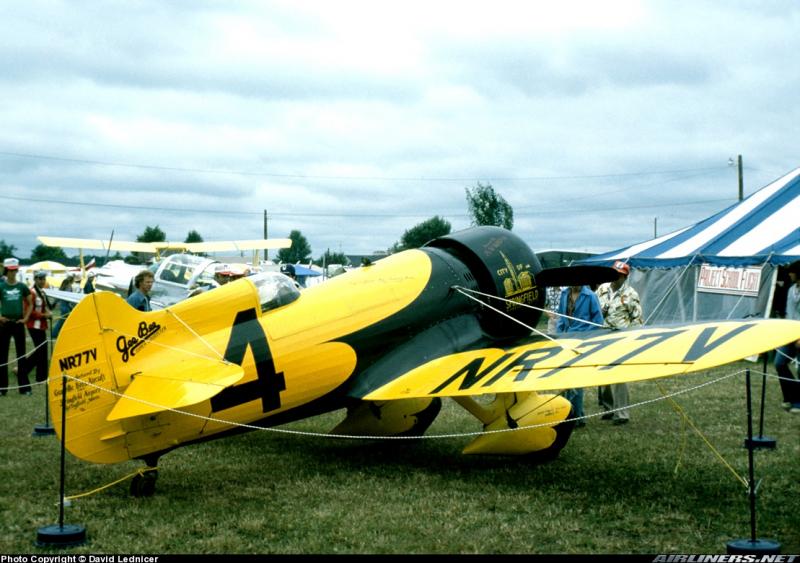

A generalnie ma wyjść coś podobnego do tego :lol:




o rozpiętości około 1300mm

Link to comment
Share on other sites

Silnik FL 70, tak trochę za duży ale uparłem się na 4T i taki będzie.

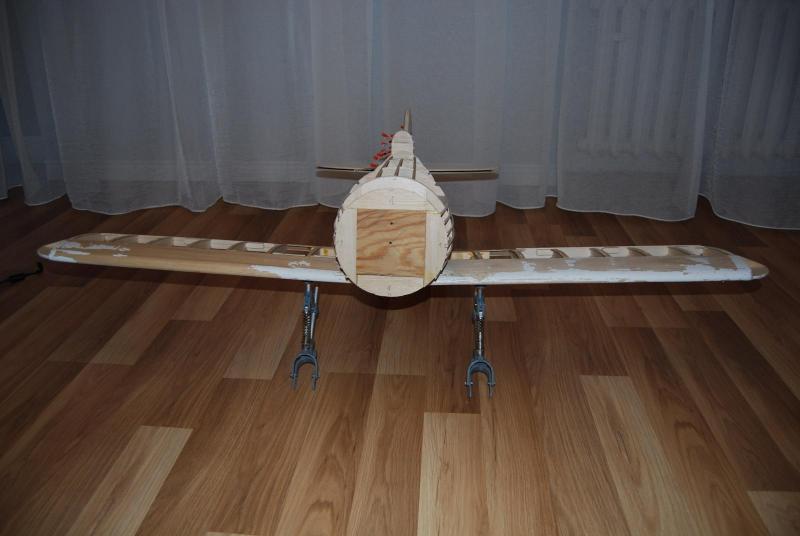

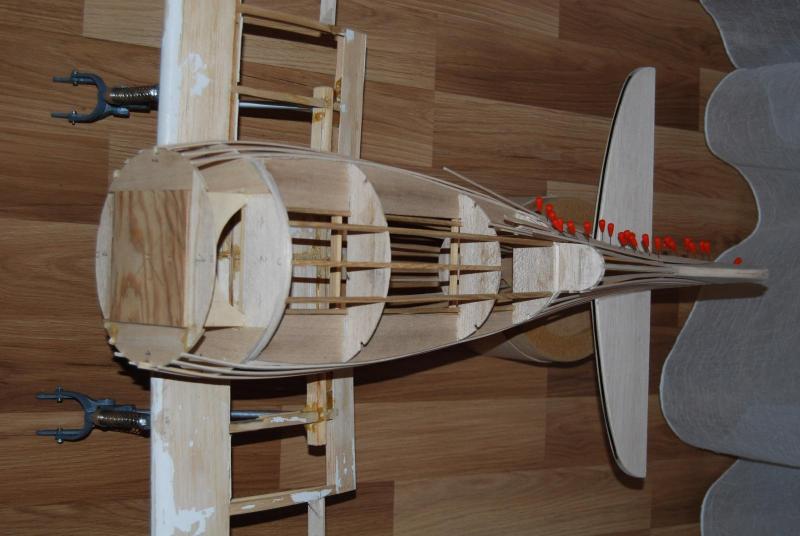

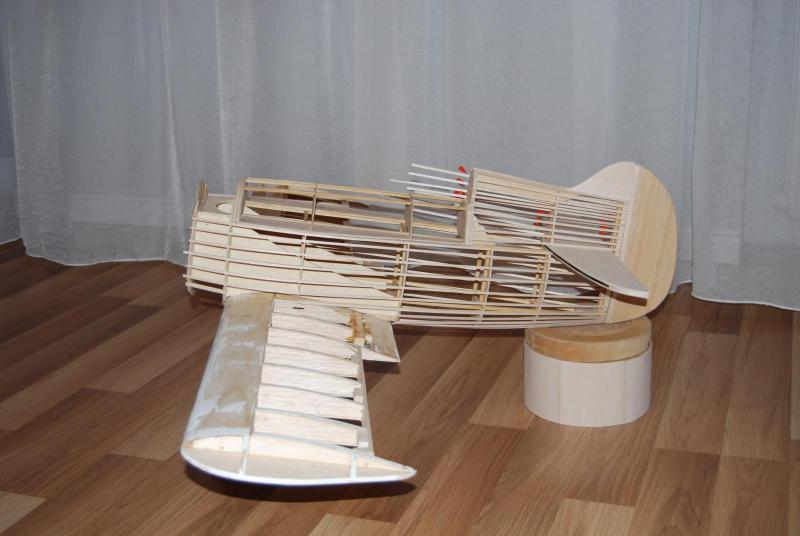

Trochę odświeżę relację ba zdjęcia z pierwszego posta mają już jakiś czas

Skrzydło jest z odzysku i dlatego taka rozpiętość reszta modelu jest dorysowana do niego ale według proporcji z planów





rozrysowałem, wyciąłem i skleiłem elementy przedniej części kadłuba, która będzie zdejmowana dla lepszego dostępu do wnętrza.















rozpoczęty etap sklejania usterzenia.










Patrzę, że niezły miałem bajzel na stole za biego przepraszam no i za siebie.

Na osłodę odrobina zielni.







Link to comment
Share on other sites

Pora dogonić relację do stanu faktycznego :)

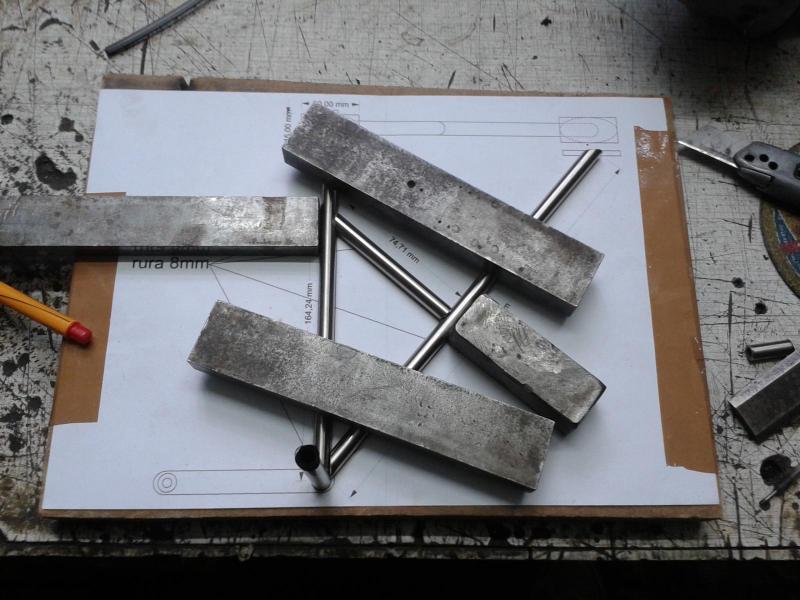

Najpierw opisze podwozie, miało być druciane jak na fotce w poprzednim poście, a potem był pomysł by zrobić spawane z rurek 10mm. Nawet jedną stronę zrobiłem

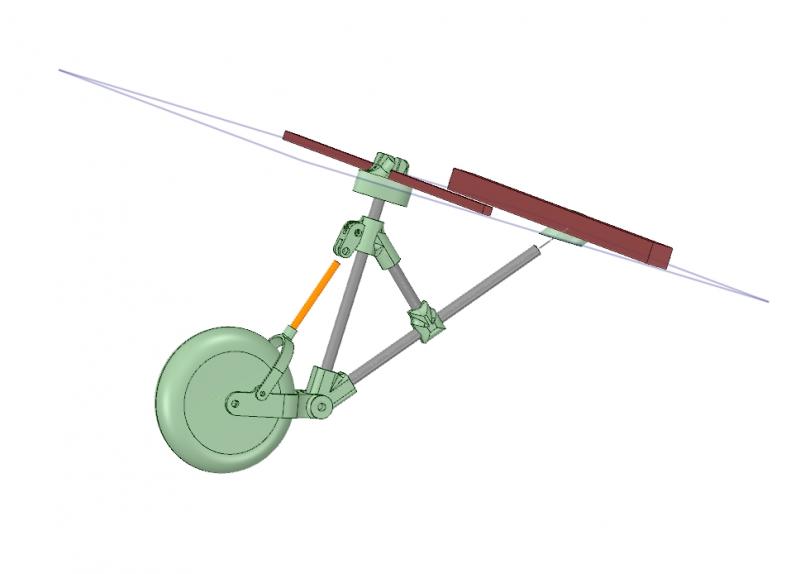

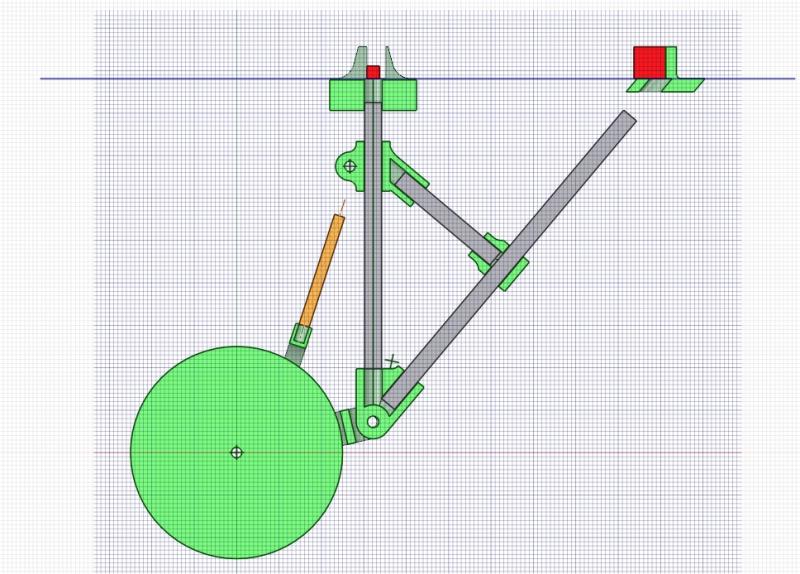

Pomysł przeleżał jakiś czas i został odrzucony na rzecz podwozia z rurek aluminiowych z mocowania drukowanymi to jest jakby poligon doświadczalny, próby statyczne sa zadowalające, a po oblotach wyjdzie co i jak. Szkic wykonałem w DSM (DesignSpark Mechanical)





Elementy wydrukowałem u siebie, spora oszczędność czasu jeśli pasują elementy.



Pasują.

Do tych goleni wchodzi kółeczko średnicy 100mm, a całość z kolei schowa się w przygotowanych wcześniej "kapciach"












Przyznam się szczerze, że nie posiadałem nigdy narzędzia do cięcia listewek i zachodzę w głowę dlaczego to tak długo trwało. Znalazłem projekt na thingiverse.com i wydrukowałem sobie po niewielkich modyfikacjach







No i musiałem wypróbować je w działaniu. Jak dla mnie bomba

Listewki tnie się błyskawicznie i są równe i od razu gotowe do klejenia.








Tak oto dobrnąłem do stanu faktycznego w jakim się znajduje model. No laminuję jeszcze osłonę silnika ale fotki to jutro lub pojutrze.






  • Upvote 1
Link to comment
Share on other sites

Ładnie się to prezentuje :) .

A sam model dodaje trochę adrenaliny ,szczególnie przy lądowaniu....

Miałem przyjemność polatać takim podobnym ;)

Powodzenia w lotach .



Link to comment
Share on other sites

Bardzo ładny model, fajnie się oglądało i mam dodatkową motywację by choć zbliżyć się wyglądem do takiego.

Dzięki Rafał

Link to comment
Share on other sites

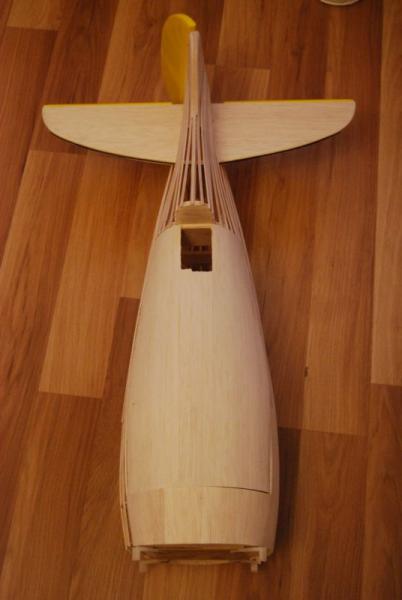

Rzeźbię dalej co mi innego pozostało.

Przygotowałem ster wysokości już na gotowo


A to celem przypomnienia sobie jak się operuje żelazkiem modelarskim do folii

Pracuję nad pogrubieniem steru kierunku



  • Upvote 1
Link to comment
Share on other sites

  • 2 weeks later...
Uczę się klepkować. Na razie idzie to nieporadnie i niedoskonale ale chyba zaczynam łapać o co "kaman"

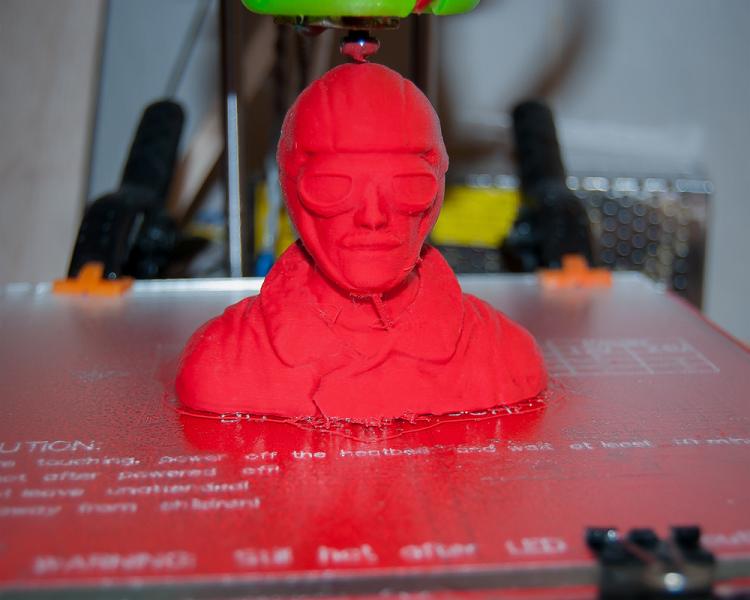

I wydrukowałem sobie Manfreda teraz trzeba go pokolorować


Do zdjęcia został zmatowiony programem graficznym bo się błyszczy jak....

A tak wygląda podczas przymiarki






Pochwalę się jaką GeeBee Z narysowałem







CDN...
