Holownik ATLAS 2 - budowa

[J-23]

te stępki to będzie gwóźdź do trumny dla tego tytanika

opierać 20 kg na aluminiowych wklejonych stępkach, po przecięciu kadłuba

no chyba że tylko będzie stał w gablocie

[kaszalu]

Może nie taki od razu "gwóźdź" ale ten punktowy styk może powodować problemy w przyszłości - np. miejscowe deformacje poszycia.

Bloki dokowe fajny pomysł, ja bym tylko dał wyprofilowane do kadłuba ( przymocowane do bloków)  podkładki o większej powierzchni do rozłożenia nacisków na poszycie - takie

50 x 50 mm by wystarczyły.

Ale tak tylko sobie marudzę o swoich przemyśleniach w temacie - nic zobowiązującego .

Edytowane 25 Września 2018 przez kaszalu

[JADAR62]

Plan jest aby byly wyprofilowane na styku + podkladki filcowe. Co do ich wielkosci na styku z kadlubem to wyjdzie w czasie budowy modelu podstaw. Wyposrodkuje pomiedzy estetyka, a uzytecznoscia. :D

[kaszalu]

I o to chodzi !

[fordson]

jeżeli punkt podparcia wypadnie na wrędze,to nic się nie odkształci

[JADAR62]

Planuję podpory o kwadracie 4x4 cm. Da to nacisk 0,3 kg/cm2. Nie będzie pod wręgami, bo tak mi lepiej pasuje wizualnie - lecz na końcach stępek. To prawda, dla prawdziwych statków bloki ustawia się pod wręgami. Konstrukcja modelu ma bardzo sztywne poszycie i nie ma obawy o odkształcenie.



W trakcie ustawiania wysokości kilu.



[JADAR62]

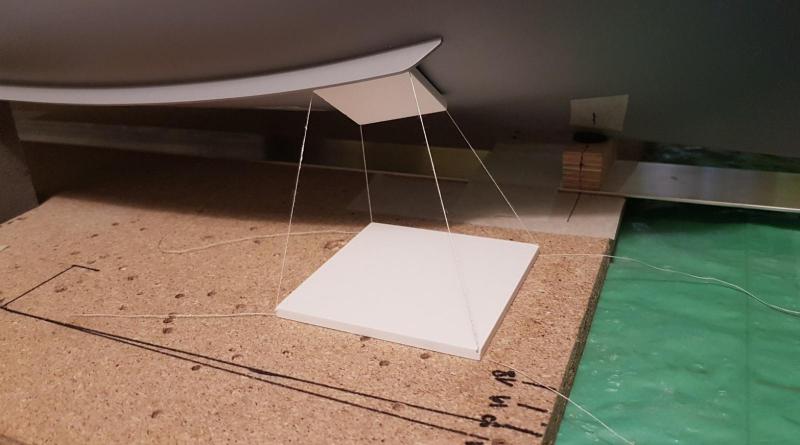

Wytyczanie podpór ciąg dalszy. Ostatecznie po kilku przymiarkach podstawa podpór jest 8x8 cm.



Dziobowa,



rufowa,



i w widoku z boku dla lepszego wyobrażenia



Teraz pora na model podpór. Całość będzie wykonana z dębiny.



W międzyczasie przybyły prefabrykowane kominy. Aż załoga wyszła oglądać te cuda techniki:



Długo kręcili głowami ze zdumienia.



A tak na poważnie to zasługa wspaniałego kolegi Adama z forum. Jeszcze raz serdeczne dzięki. :D



[Francka]

Drukowane

[JADAR62]

Właśnie, kapitan długo nie mógł się nadziwić nad precyzją wykonania :D

[kaszalu]

Trasowanie podpór metodą nitkową - finezja ....rozmarzyłem się  !

[JADAR62]

Trafna nazwa

[JADAR62]

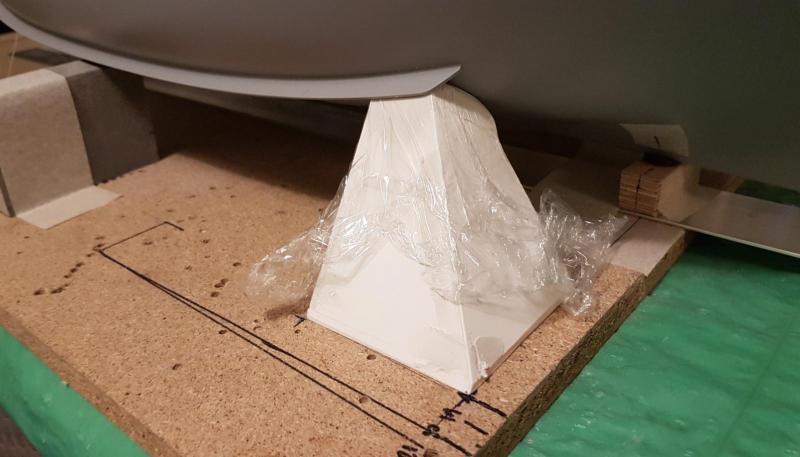

Model rufowej podpory w trakcie wykonania. Na styku z kadłubem nałożyłem bardzo gęstej szpachli dla właściwego odwzorowania styku. Potem będzie pomocne przy wykonaniu z drewna.

[JADAR62]

te stępki to będzie gwóźdź do trumny dla tego tytanika opierać 20 kg na aluminiowych wklejonych stępkach, po przecięciu kadłuba no chyba że tylko będzie stał w gablocie



Bez obawy. Nic nie opiera się na stępkach, a nawet ich nie dotyka. Podpora jest w całości na poszyciu.

[JADAR62]

Właz pokładowy. Pręt gwintowany i nakrętki M1.

[kaszalu]

Darek - ty weź Atlasa ubezpiecz, bo takie cacko to jakaś mafia podprowadzi i w USA sprzeda kolekcjonerowi !!

Coraz ładniejszy !

[JADAR62]

To taki złoty nit będzie :D

[J-23]

nie zapomnij o pomarańczowej boi ratunkowej

[JADAR62]

Pomarańczową boją oznacza się miejsce wypadnięcia człowieka za burtę. Więc nie bardzo rozumiem, co masz na myśli.

[JADAR62]

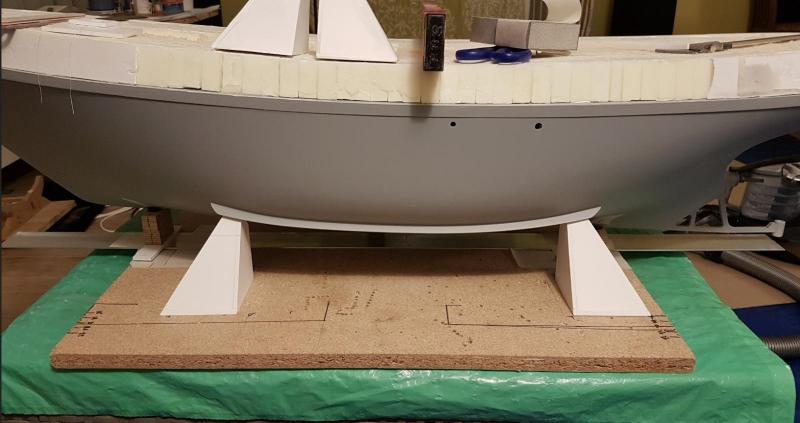

Model bloków podporowych gotowy:

[JADAR62]

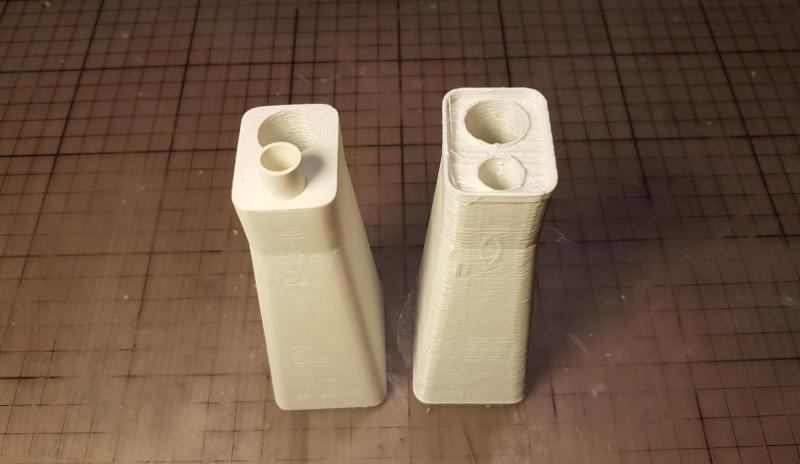

Komin lewy po wstępnej obróbce papierem ściernym. Trochę się czuję jakbym kleił model z plastiku. No ale cóż zrobić. Cel uświęca środki. W końcu w modelu będzie wiele gotowych elementów. Trzeba się pogodzić z nową technologią. Jest bardzo duża nadzieja na uzyskanie dobrego efektu końcowego. Jakość samego wydruku przypomina mi trochę wydruk na drukarce igłowej tyle, że w 3D. Już niedługo ogólnodostępna będzie jakość 3D jak na dzisiejszych drukarkach laserowych 2D. PLA jest twarde, ale obrabia się łatwo. Musi być dobry papier, ostry. Jak wiadomo papier papierowi nie jest równy. Nie roluje się jak czytałem, a ładnie pyli. Maszynowa obróbka jest trudna, bo materiał się szybko nagrzewa i łatwo deformuje pod wpływem temperatury. PCV jest bardziej odporne. Pozostaje szlifowanie ręcznie lub maszynowe, ale to z dużym wyczuciem.

Na to położę żywicę do PLA, a dla testu żywicę epoxy.

3D
