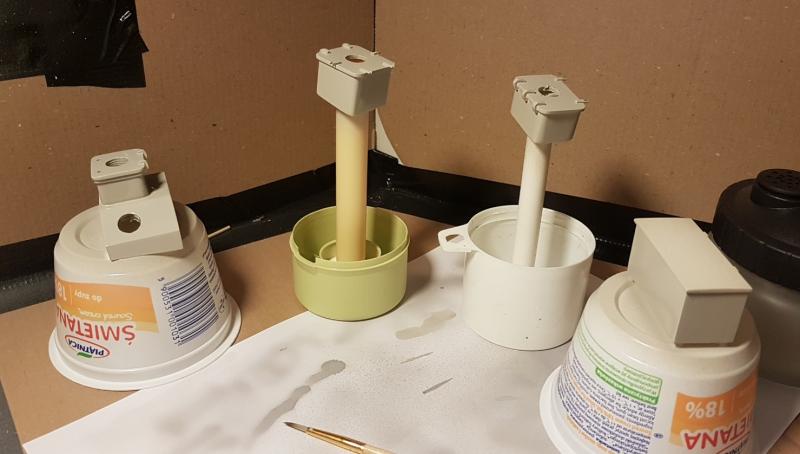

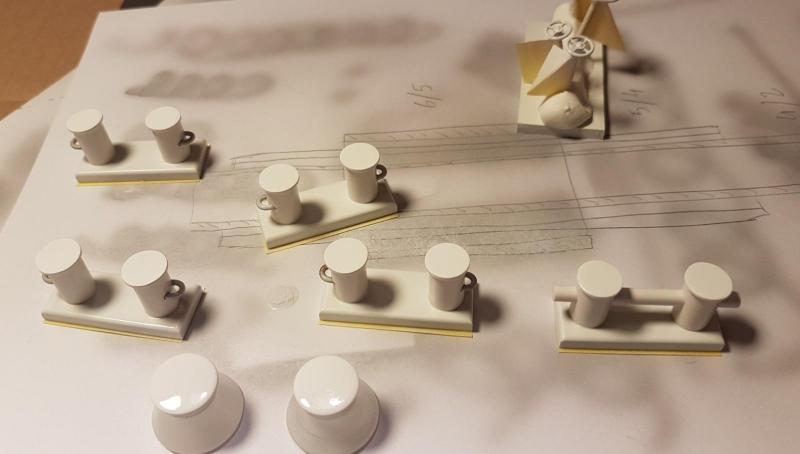

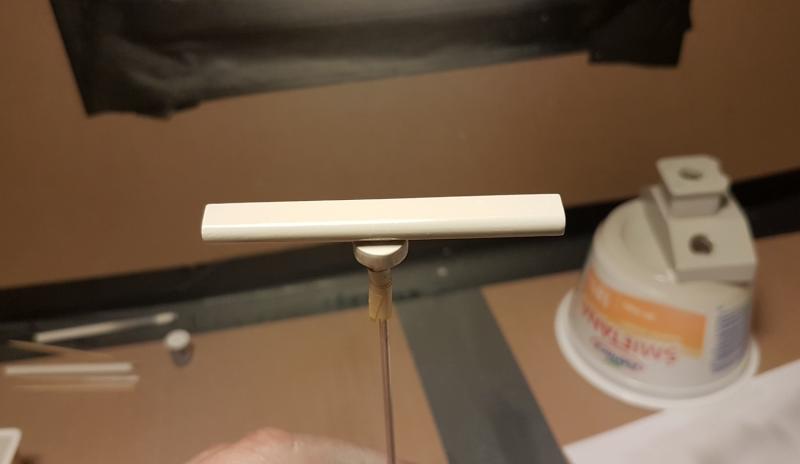

Holownik ATLAS 2 - budowa


Rekomendowane odpowiedzi

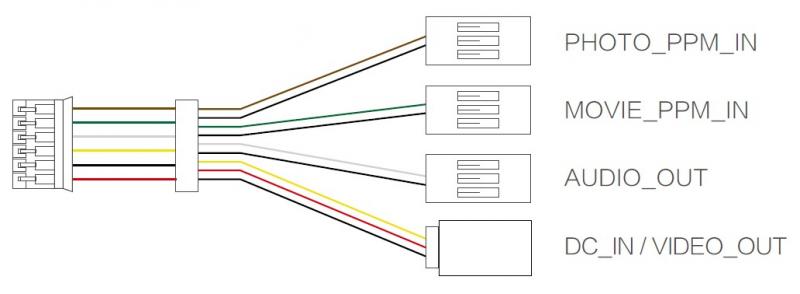

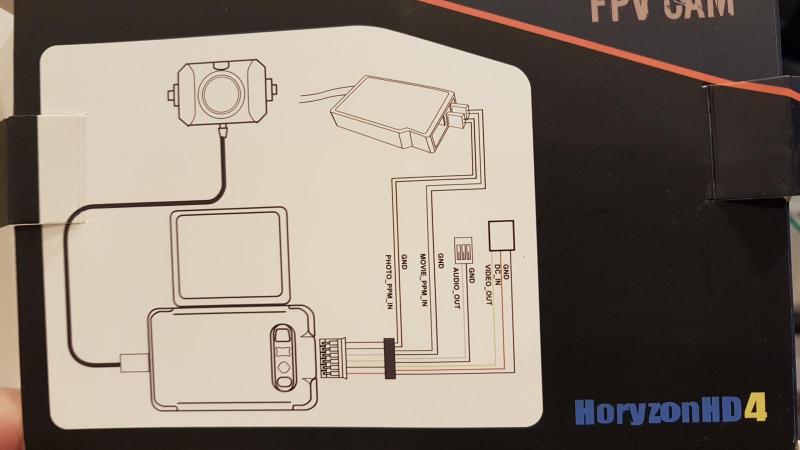

Na tym ostatnim rysunku źle narysowali szeroką wtyczkę. Powinna być odwrotnie.

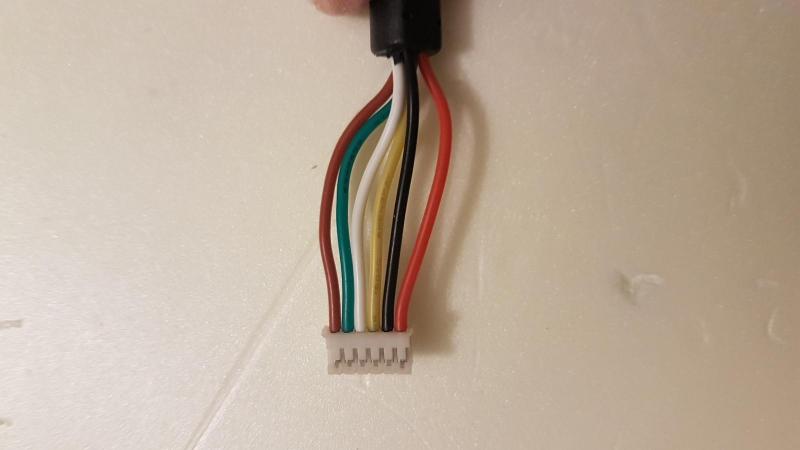

Ja bym podłączył tak: na kanał 3 kabelek z regulatora obrotów lub z BEC, kabelki photo i movie tak jak pokazała na 5 i 7 kanał, do kabelka z gniazdem DC_IN zasilanie kamerki przedłużką z odbiornika lub 2 żyły plus i minus z aku 5 V może i z wyższego napięcia, bo jeżeli zasila się z 3S to ma wewnątrz BEC

Odnośnik do komentarza
Udostępnij na innych stronach

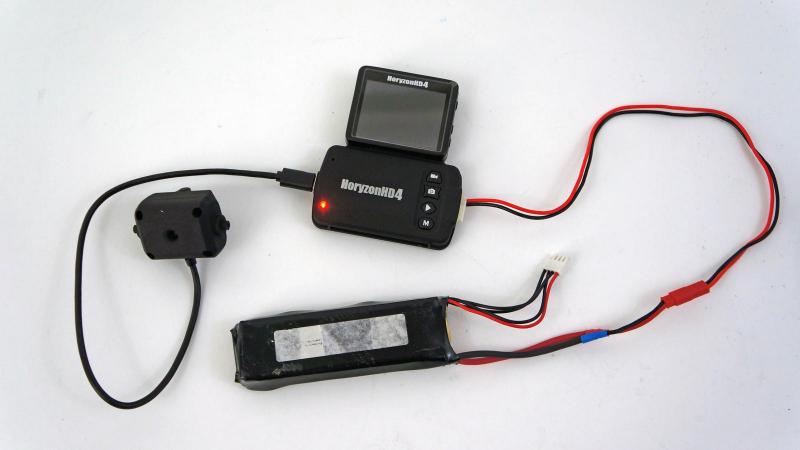

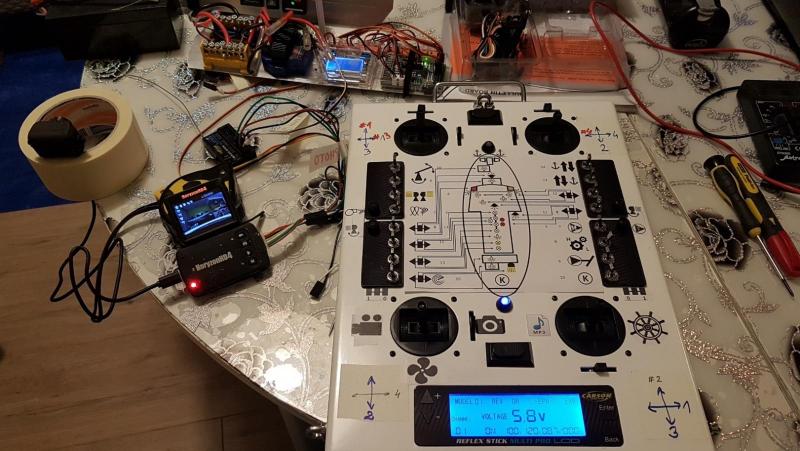

Kamerka podłączona do nadajnika. Skorzystałem z rady Kazimierza i podłączyłem zasilanie pod 12V zakładając, że BEC jest wbudowany :D. No i jest.



Wychylenie manetki w lewo załącza nagrywanie, a w prawo zatrzymuje.

Zdjęcia są realizowane przez inny kanał. W lewo wykonuje zdjęcie. Po czym należ wychylić w prawo, aby kamerka była gotowa do kolejnego zdjęcia.

Zdjęcia można wykonywać także w trakcie nagrywania. Pozostałe funkcje jak w kamerce samochodowej.

W moim przypadku będzie wykorzystana tylko funkcja filmowania, jako, że nie mam dodatkowego kanału dla kamerki. Poprzednia wersja kamerki V3 miała zdjęcia i nagrywanie realizowane na jednym kanale, ale model ten nie jest już dostępny.

Kamerkę nabyłem za 30 procent wartości. Co prawda dopiero druga okazała się, bez wad, ale warto było.




Teraz byłoby ciekawie dołożyć moduł life view. Póki co nie wiem ani jaki, ani jak. Ale może do czasu montażu coś się wykluje. :rolleyes:

Odnośnik do komentarza
Udostępnij na innych stronach

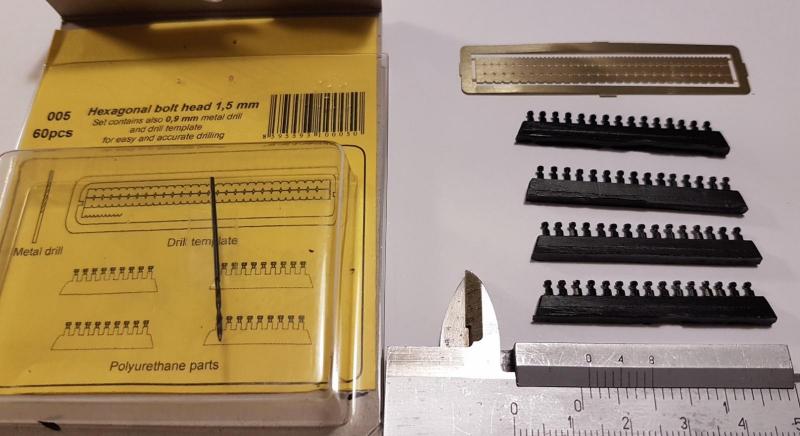

Użyłem gotowych odlewów imitacji śrub.

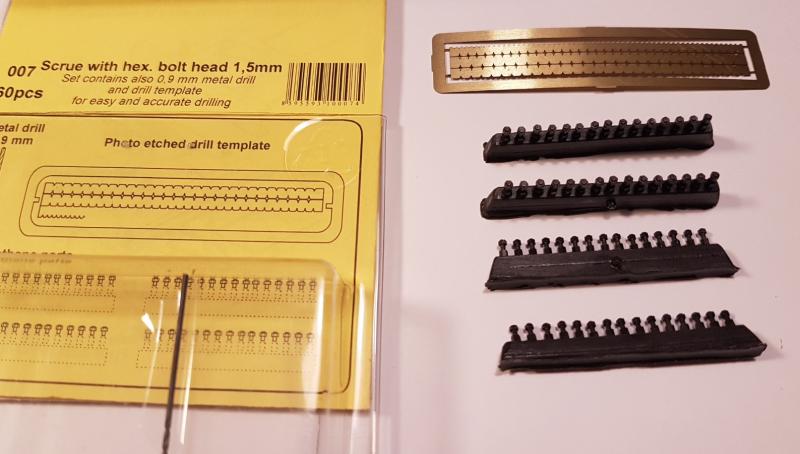

Te mają rozmiar 1 mm (odpowiednik M16) i faktycznie tyle mają. Są dostępne jeszcze inne rozmiary. Załączam w miarę dokładne zdjęcia, jakich w necie nie znajdziecie. Jakość wykonania jest bardzo dobra. Odlewy nie wymagają żadnej, dalszej obróbki, a i jakość cięcia nie musi być idealna. W zestawie jest wiertełko i szablon do osadzenia śrub w rzędzie.

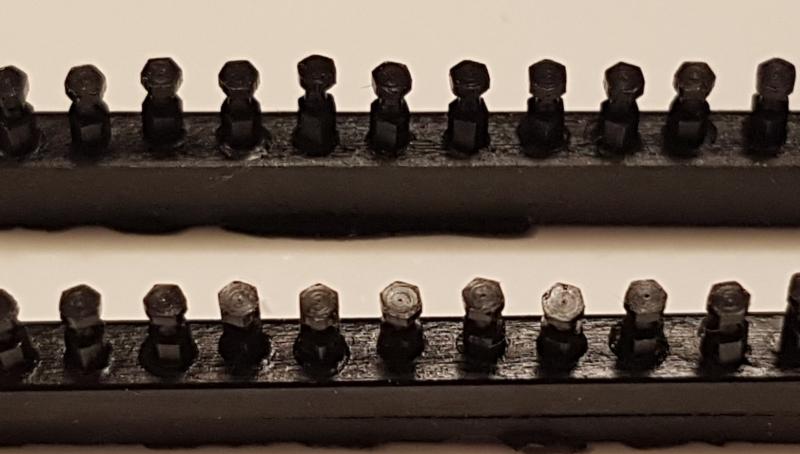

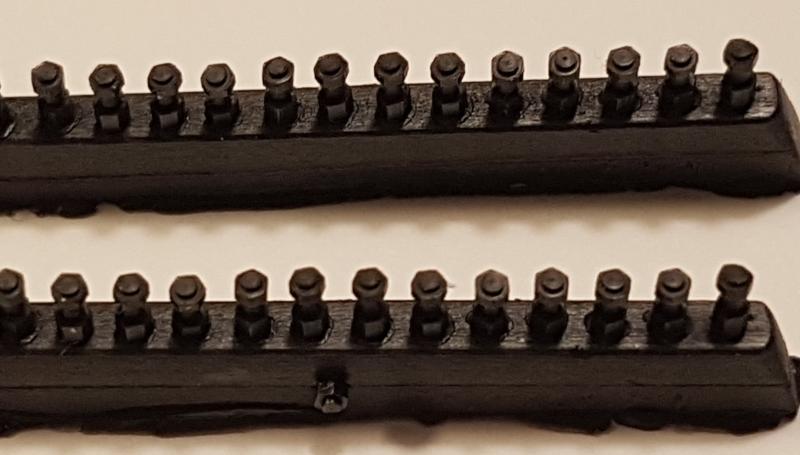

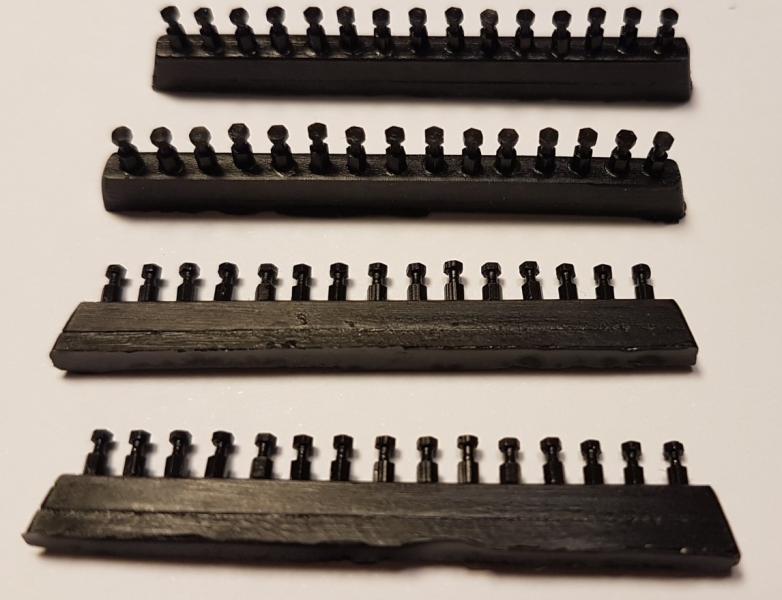

Tu śruby:






i nakrętki

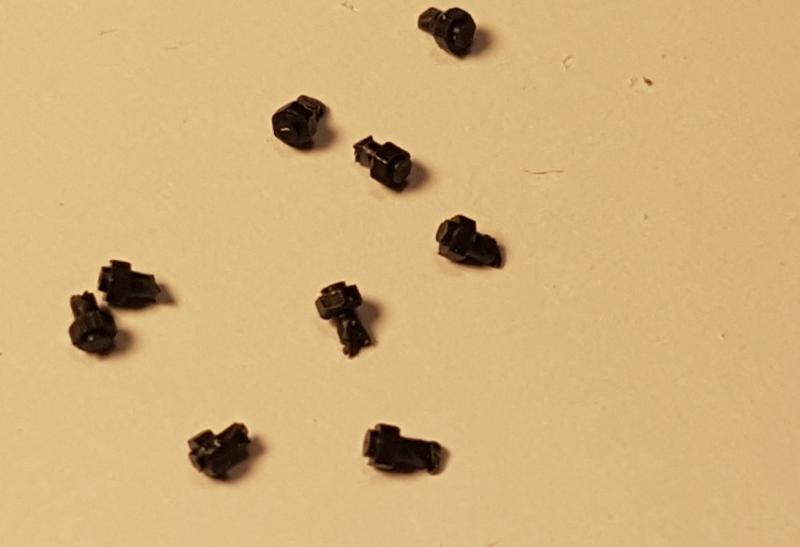

i po ucięciu ... niezbyt ładnym, ale cholera to widać tylko na zdjęciu !!!! W końcu łby mają rozmiar 1 mm....

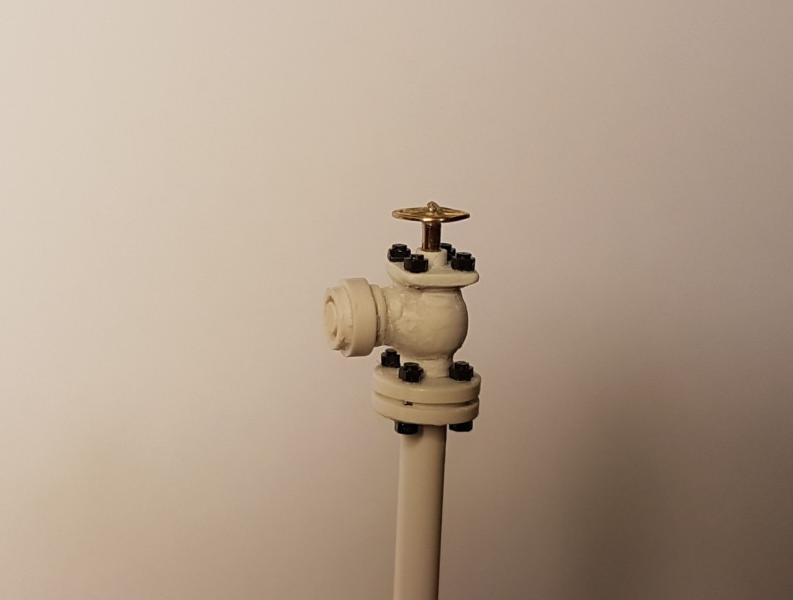

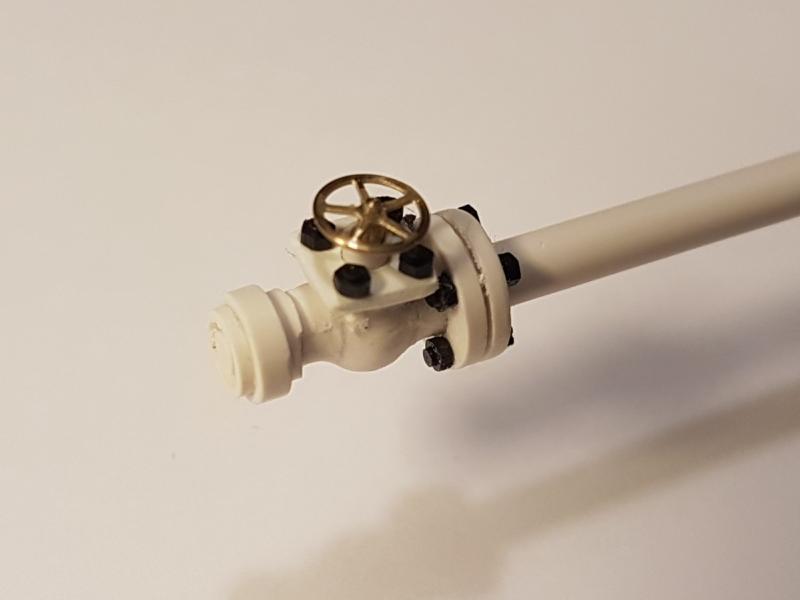

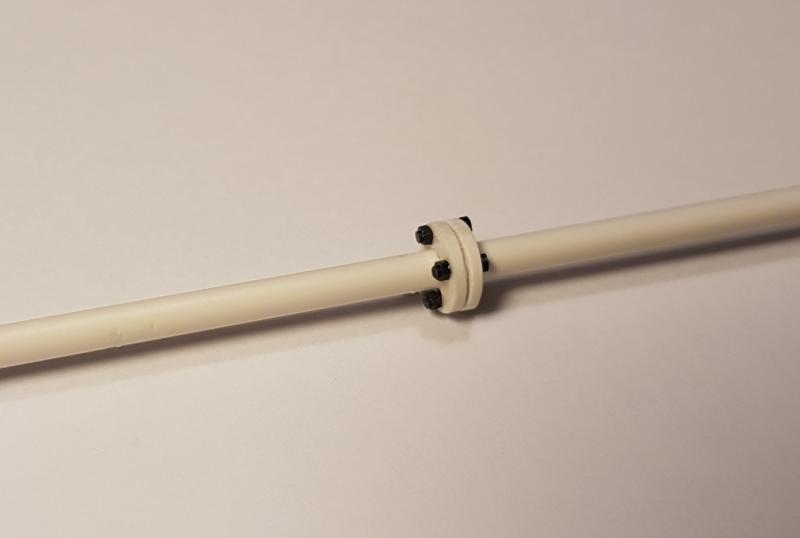

i po osadzeniu. Z jednej strony śruby, z drugiej nakrętki.




  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Jakość cięcia jest winą narzędzia. W tym przypadku to nieistotne, ale warto zaopatrzyć się w dobre ostre cążki boczne, które będą cięły tworzywo, a nie je zgniatały.

Tutaj jest parę słów na ten temat.

https://www.modelarskiswiat.pl/2017/10/12/podstawy-sklejania-modeli-cz1/

Odnośnik do komentarza
Udostępnij na innych stronach

To co widać na zdjęciu to było pierwsze odcinanie elementów. Do następnych cięć zmieniłem cążki, ale nie podzieliłem się zdjęciem :D. To ważne, aby koledzy zobaczyli, że nie wszystko co się robi, od razu jest idealne i że niektóry montaż wybacza błędy.
