JADAR62
JADAR62

Dość ciekawy wzór wyszedł po złożeniu listew...     Górną ramę połączyłem za pomocą pióra....     Przed ostatecznym sklejeniem wsunąłem taflę plek

JADAR62
JADAR62

Klapy nad maszynownią obniżyłem. Jakość dźwięku nie uległa zmianie, a wygląda lepiej...   Połączyłem wężyk do armatki. Mocowanie pewne i można łatwo rozłączyć...   oraz

JADAR62
JADAR62

W widoku na nadbudówkę od dołu. W miejscach styku podłożyłem przecięty wzdłuż wężyk silikonowy...   Ułożenie wszystkich stojaków (3 sztuki) w skrzyni transportowej...

Opublikowane grafiki

JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

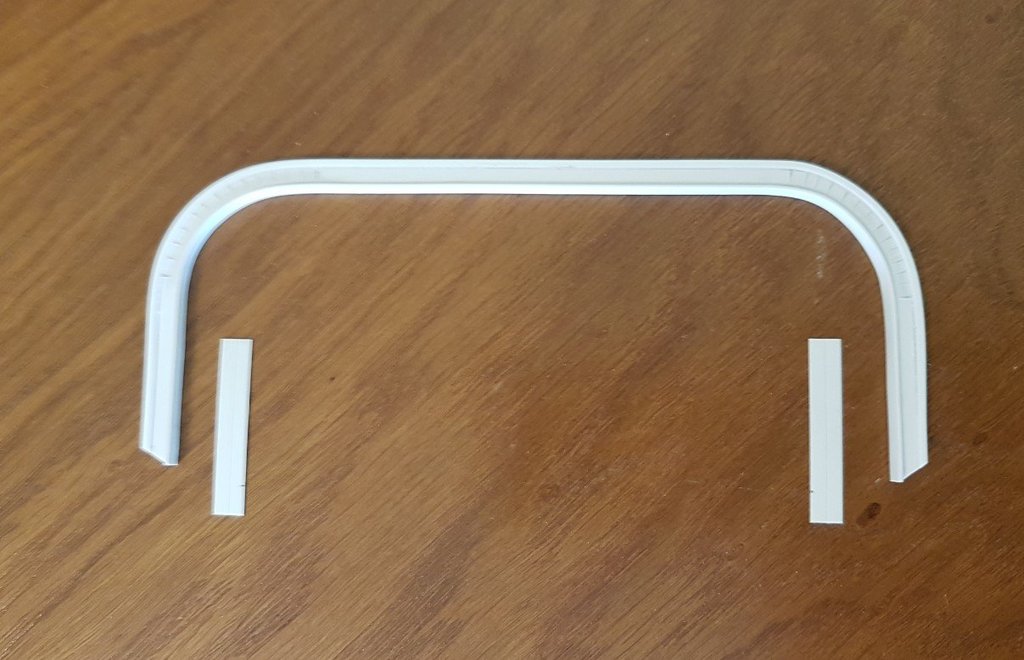

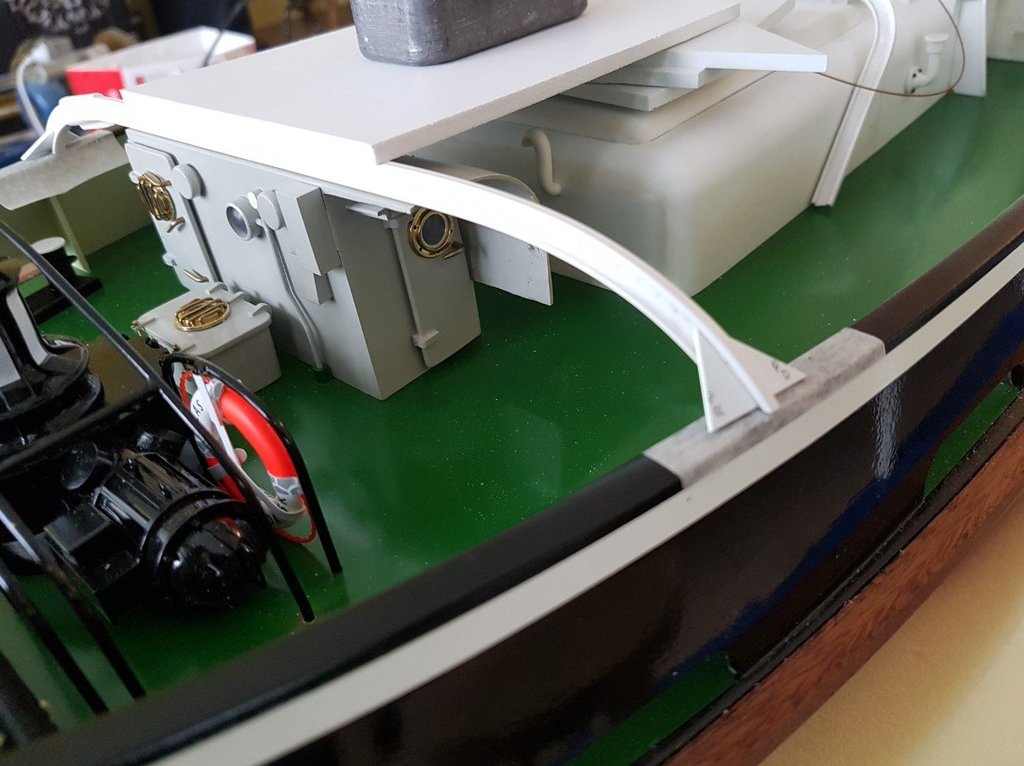

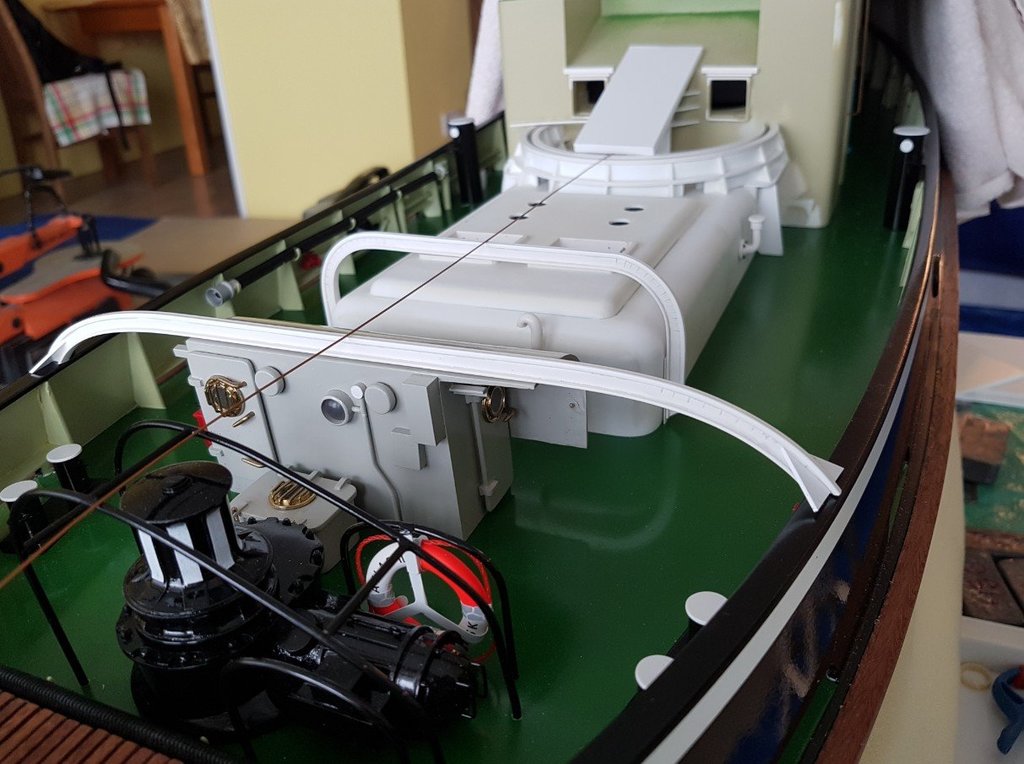

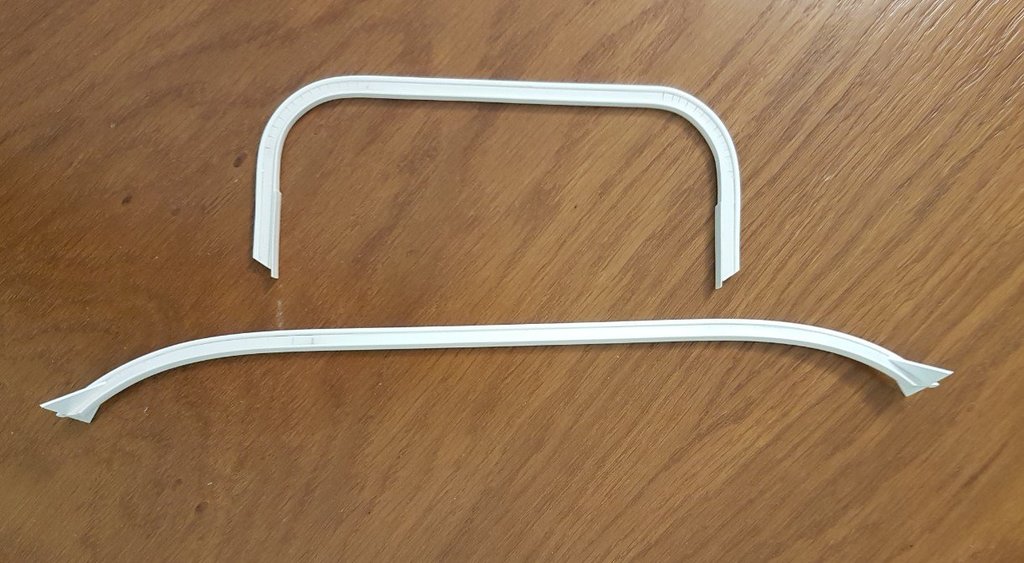

Dopasowanie pałąków holu po wklejeniu trójkątnych wzmocnień.....




pałąk dziobowy ma dodatkowe wzmocnienia.....

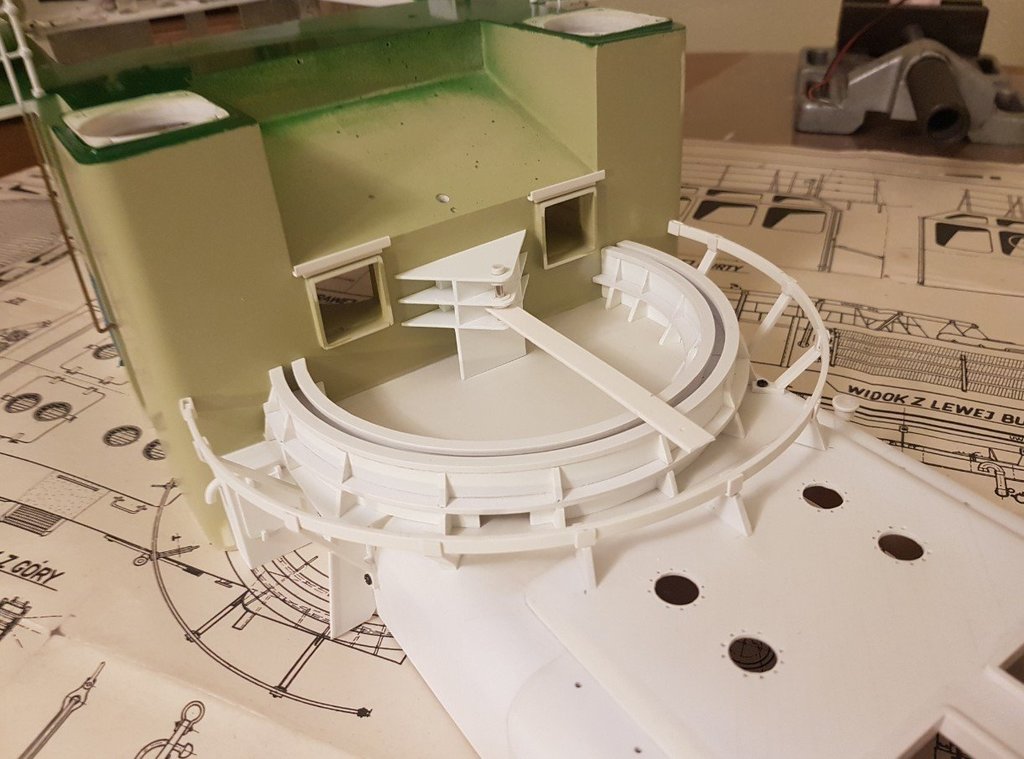

Ślizg dla haka potrzebuje więcej przygotowań. Musiałem wykonać dodatkowe szablony dla jego właściwego zamontowania....







ponieważ pierścień zewnętrzny jest na tym samym poziomie co prowadnica wewnętrzna.....

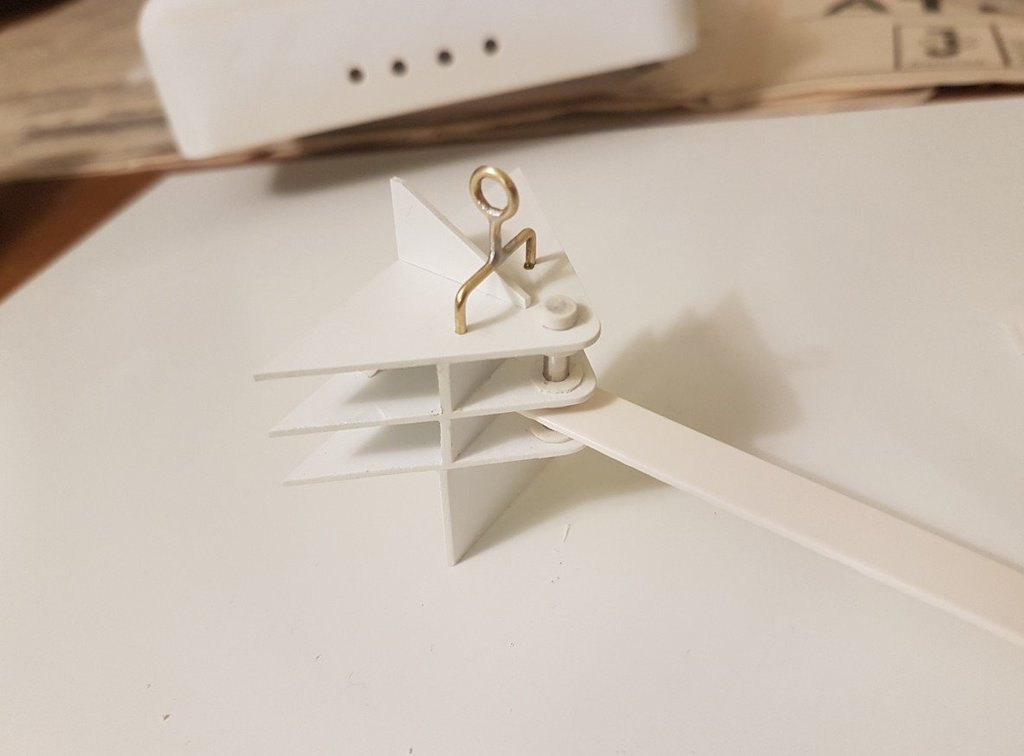

sprawdzenie czy wszystkie elementy mają ten sam punkt obrotu....

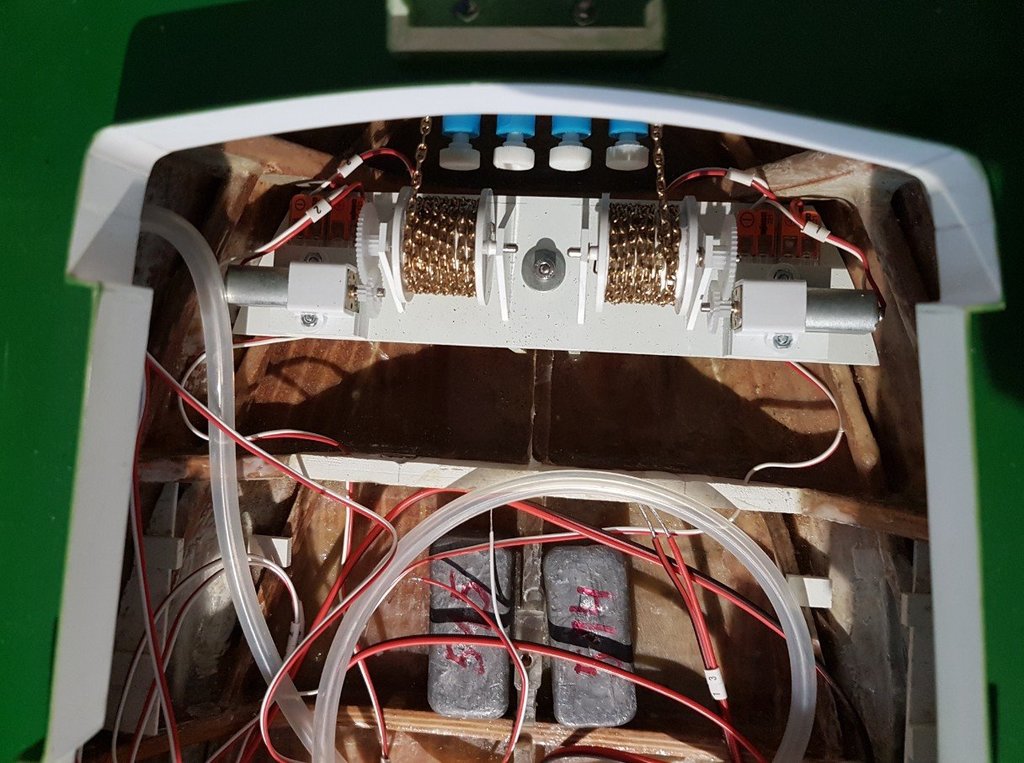

W międzyczasie zacząłem montaż wyposażenia wewnątrz kadłuba. Niby wszystko widać, ale ciężko włożyć dłonie i jeszcze manipulować. Ale nie ma rady....

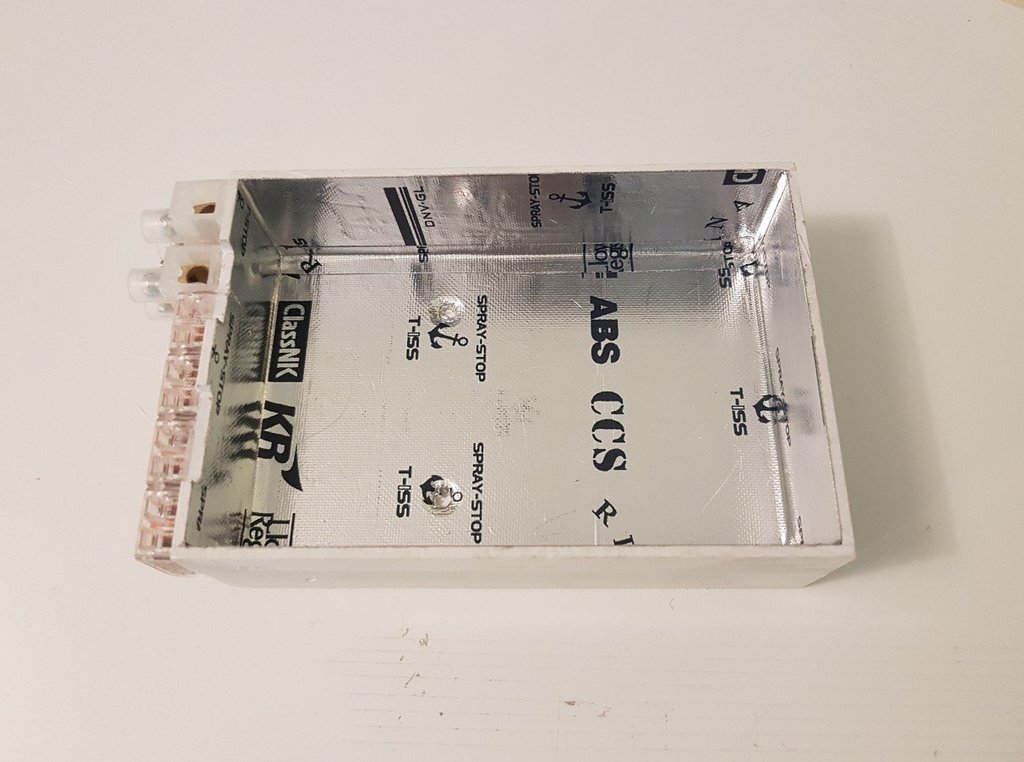

Pojemnik do wytwornicy dymu dodatkowo wykleiłem folią aluminiową....

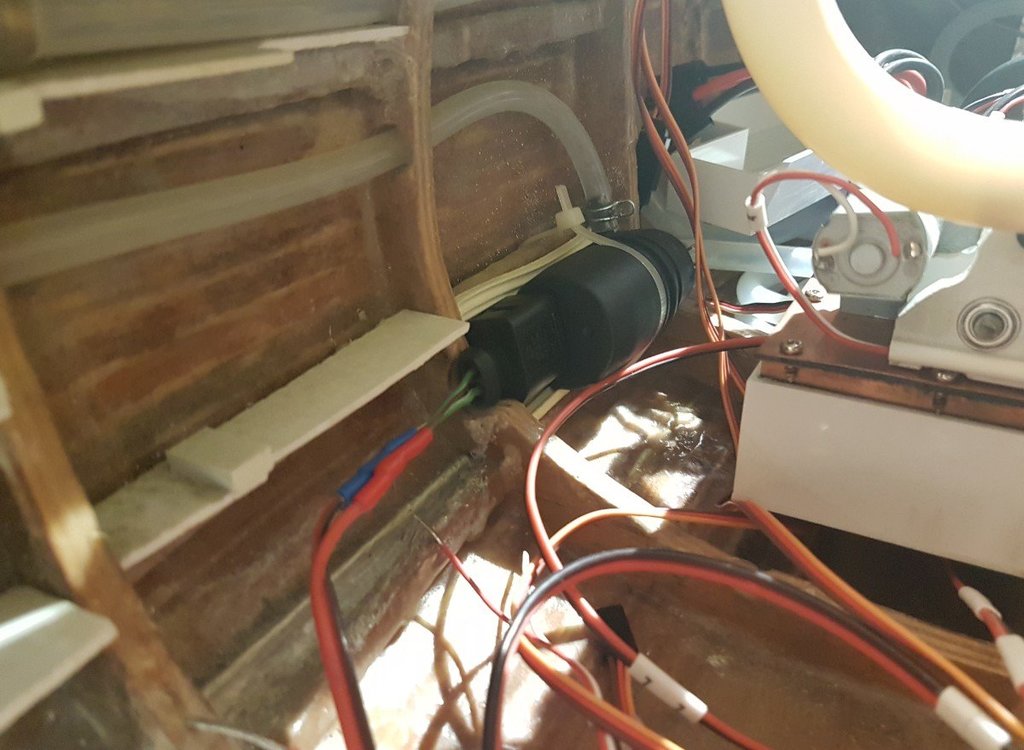

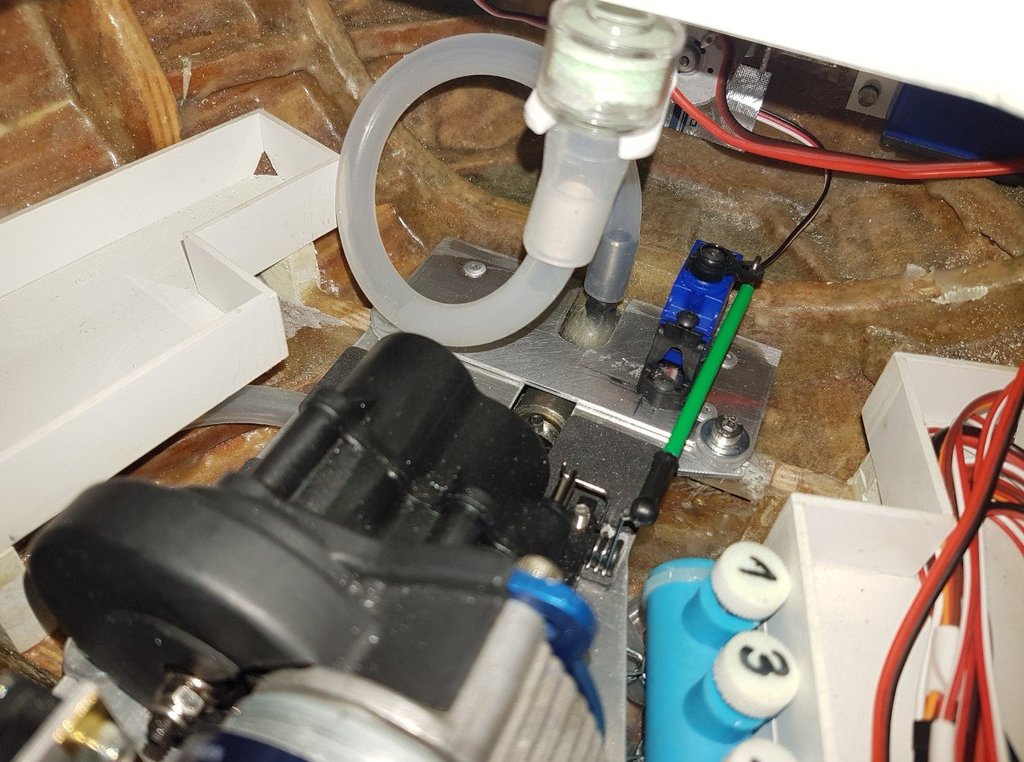

zamontowałem pompy wodne. Na lewej burcie do armatki wodnej i do symulacji chłodzenia....

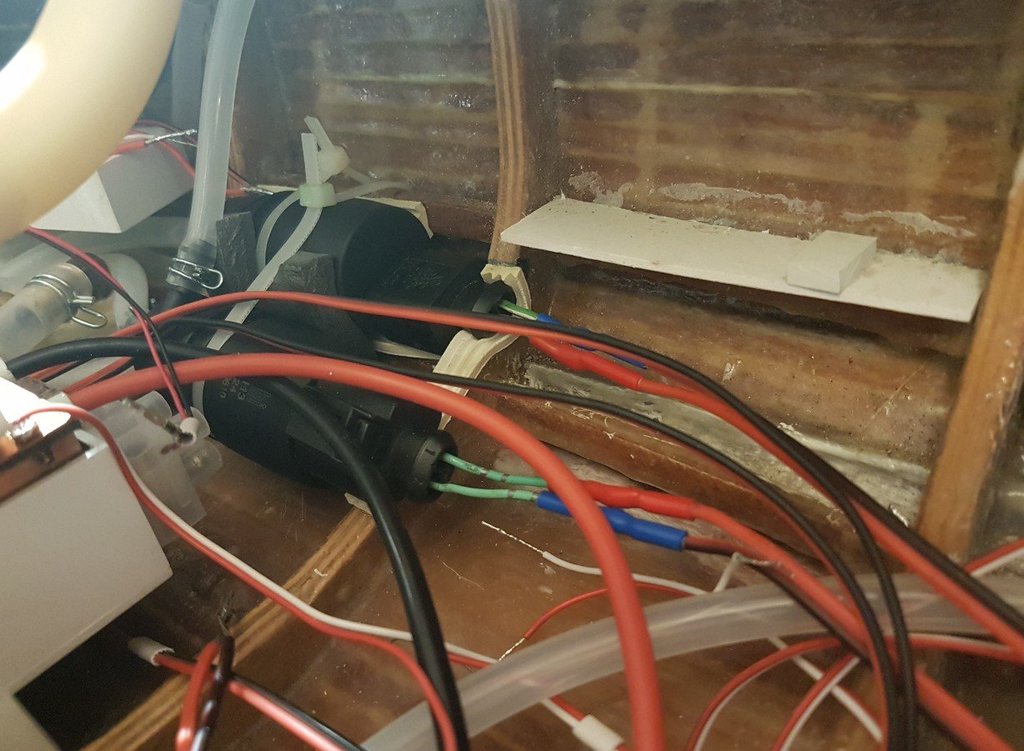

i na prawej do wody na kotwicę. Uszczelki okienne spowodują, że będą wydawały mniejszy hałas.....




nowe aranżacja miejsca na baterię li-po. Dzięki temu będę miał więcej miejsca na okablowanie....




Przyszedł czas na montaż zbiorniczka grawitacyjnego smarowania pochwy wału. Ot, taki kolejny bajer. Zrobiłem go z filterka po obcięciu przyłącza z jednej strony....

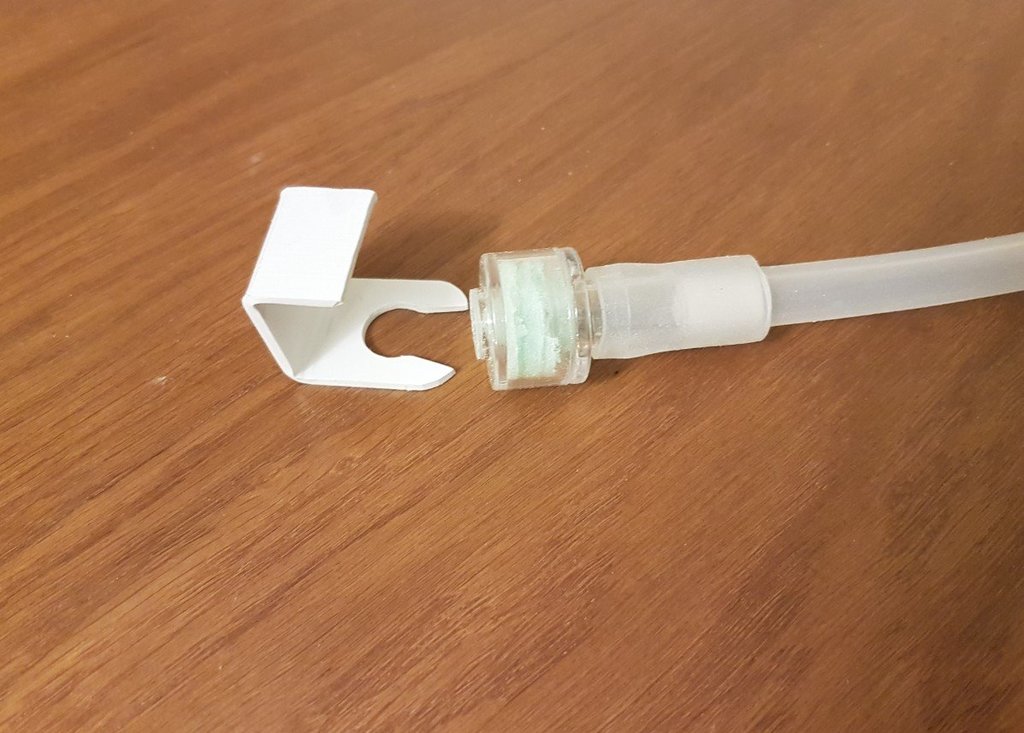

Montowany jest na klik do uchwytu....




przed pływaniem wypełnię go olejem.....















JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

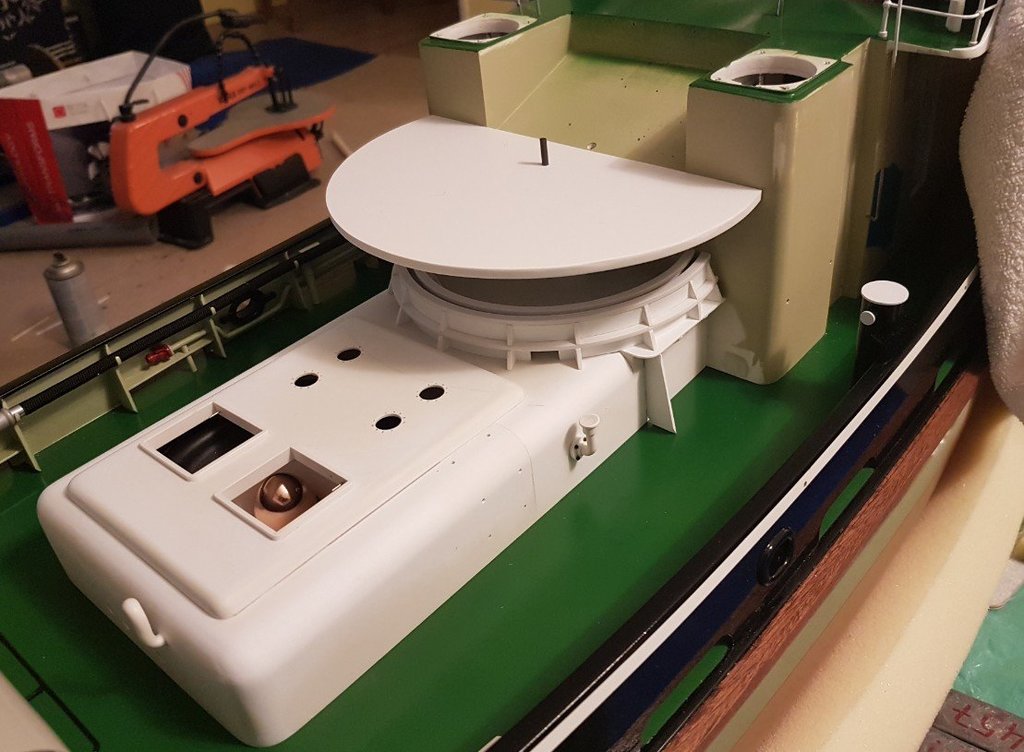

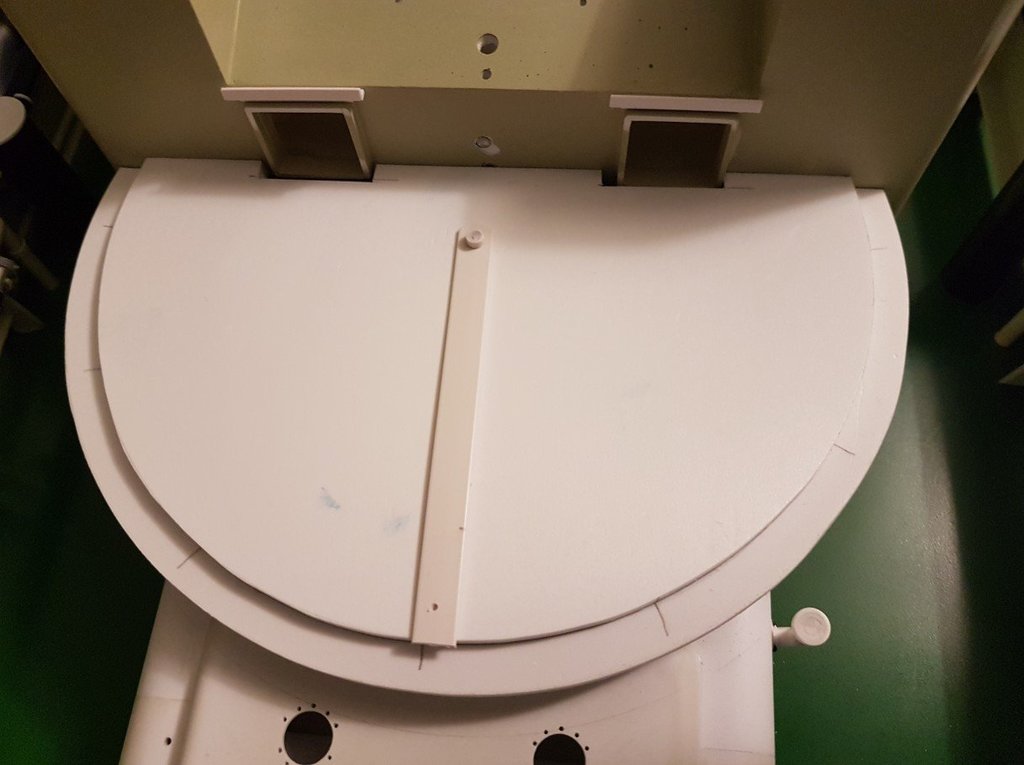

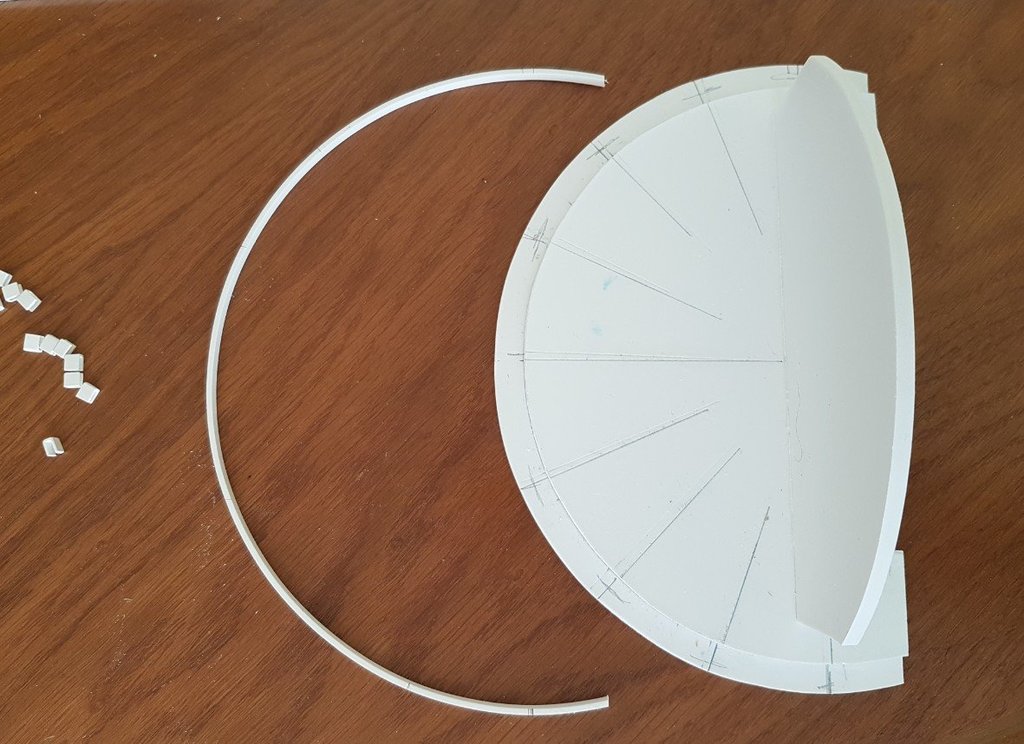

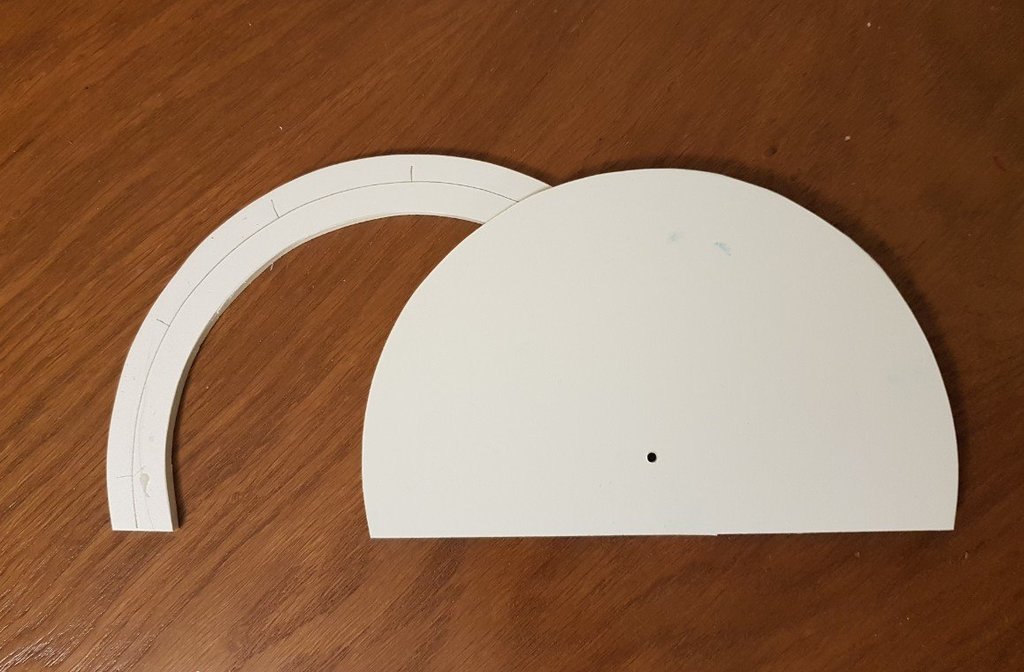

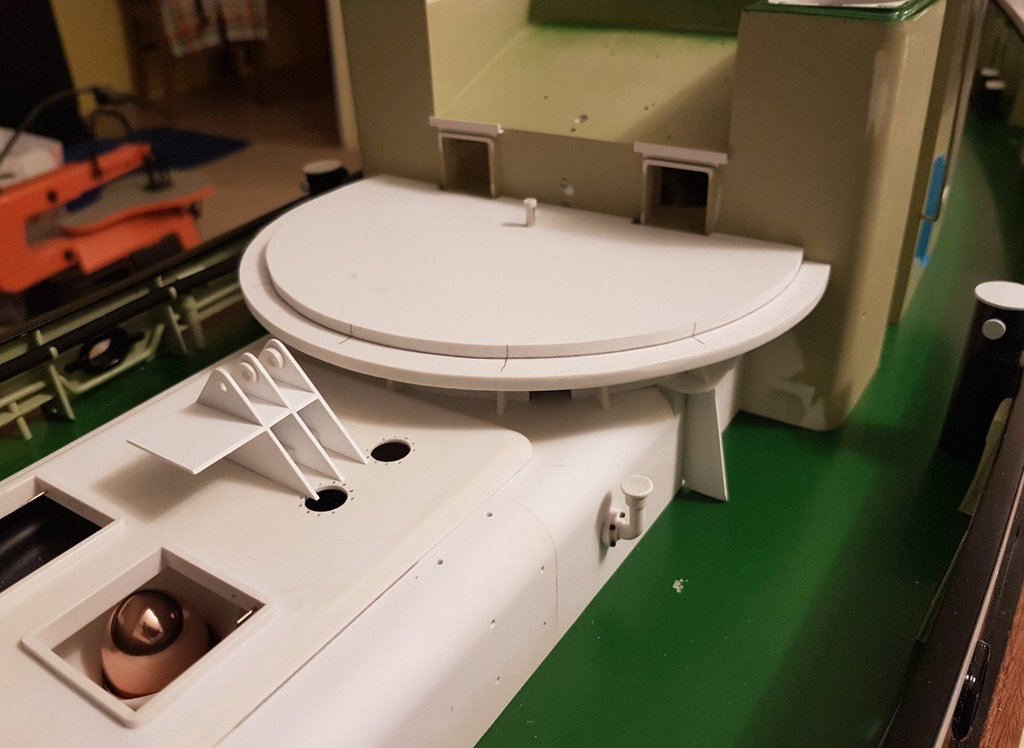

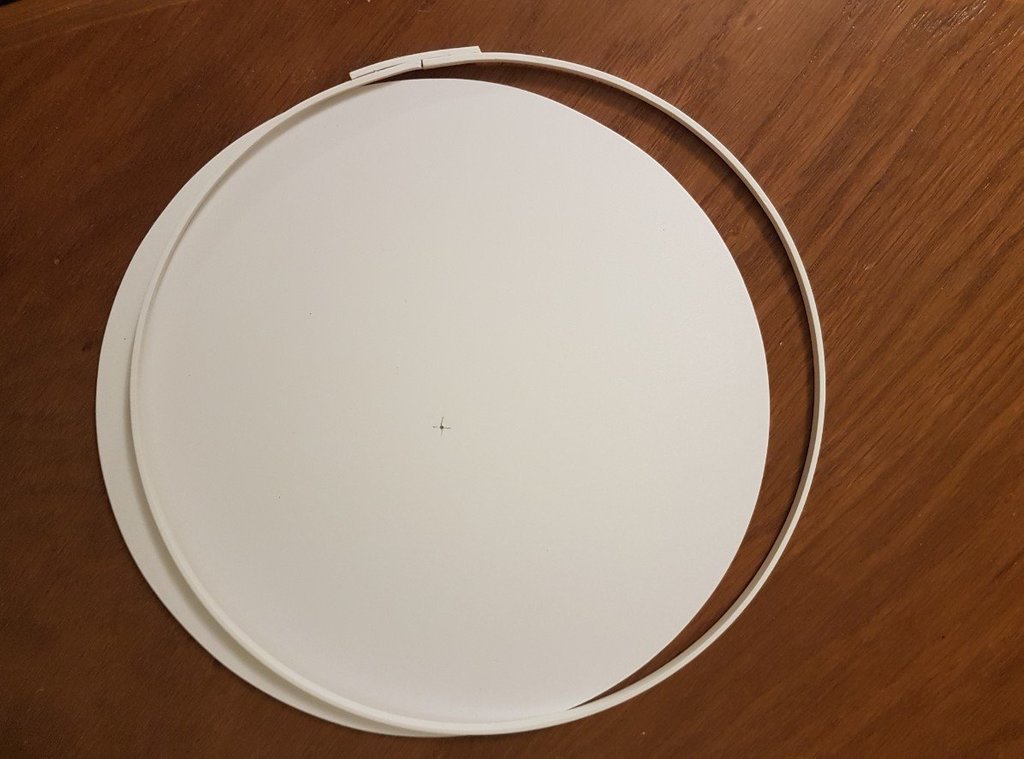

Pierścień zewnętrzny dla ślizgu haka.

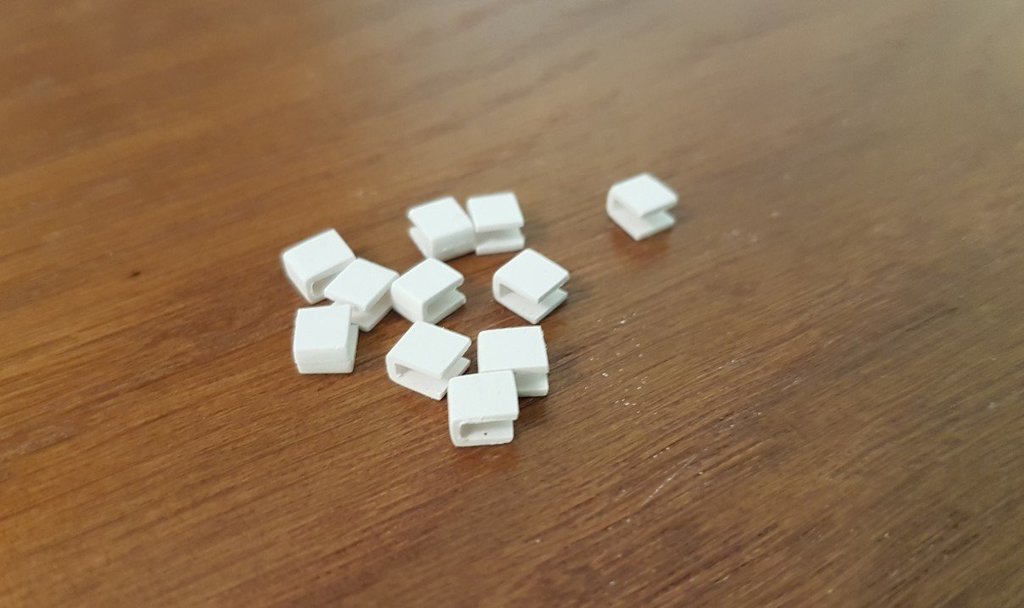

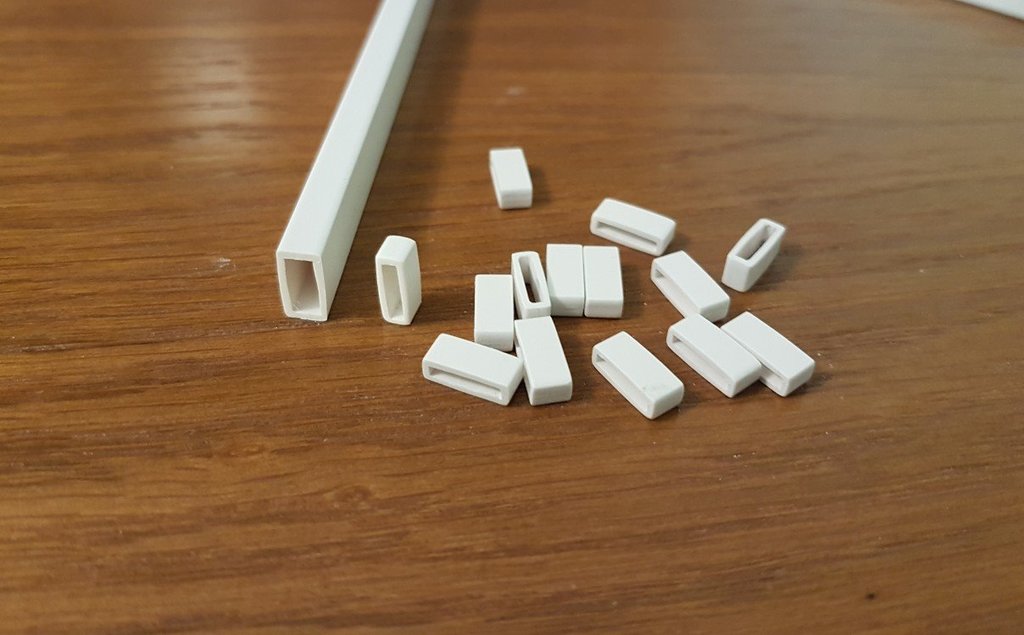

Na obejmy użyłem profil zamknięty prostokątny 10x5 ze ścianką 1 mm. Ponieważ wewnątrz potrzebowałem 2 mm, to rozciąłem profil wzdłuż na dwie połowy i następnie skleiłem uzyskując wewnątrz 2 mm....

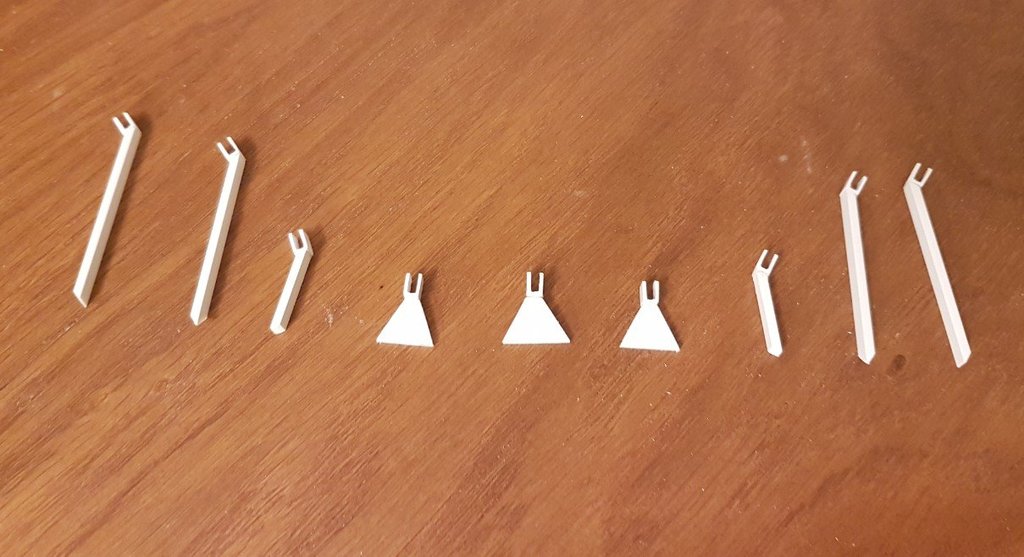

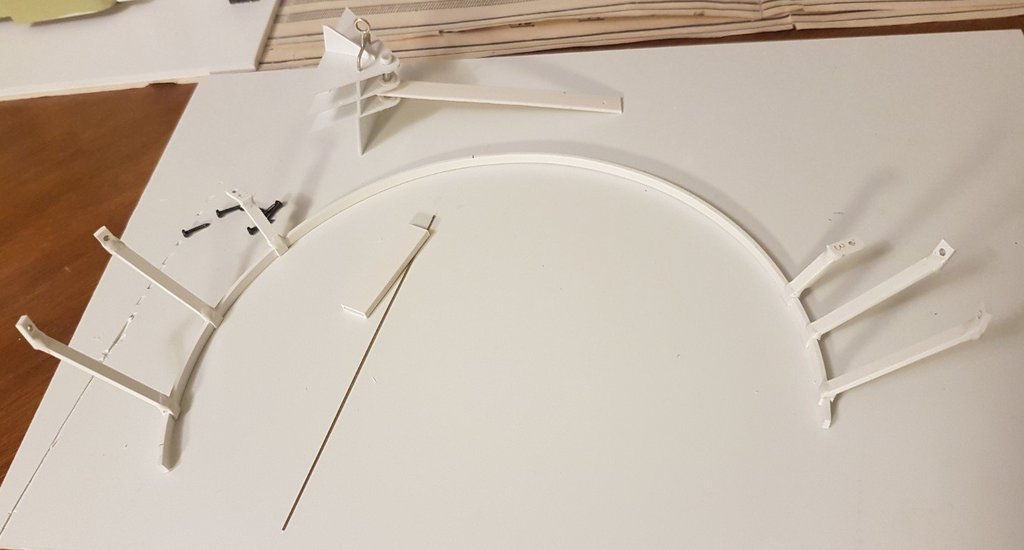

wszystkie podpory.....




podpory środkowe i skrajne uchwyty są wklejone, pozostałe będą przykręcone. Takie rozwiązanie ułatwi malowanie....










JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

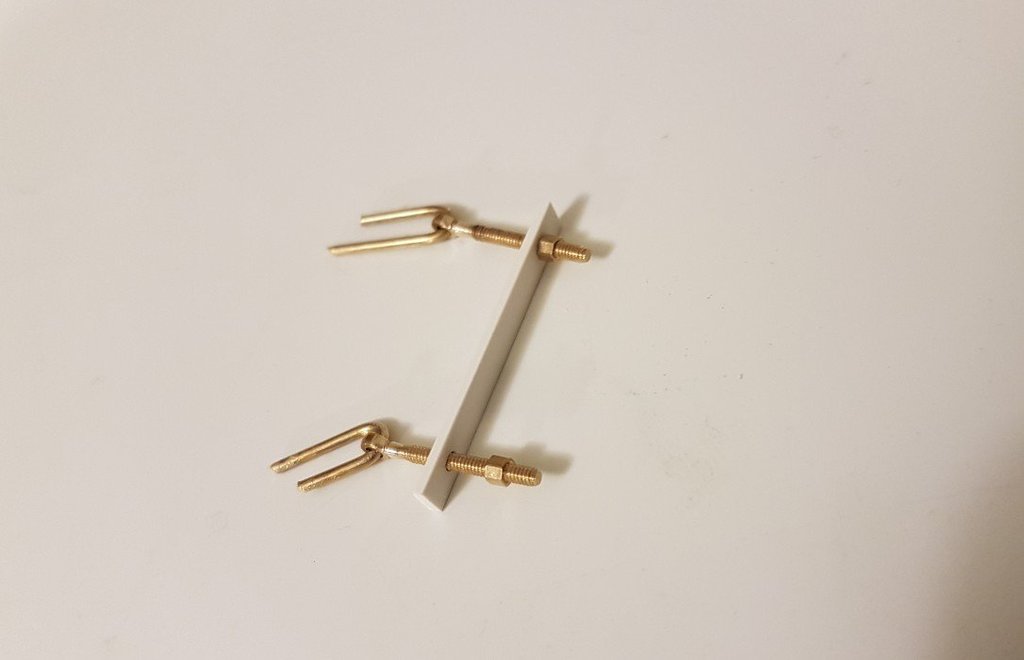

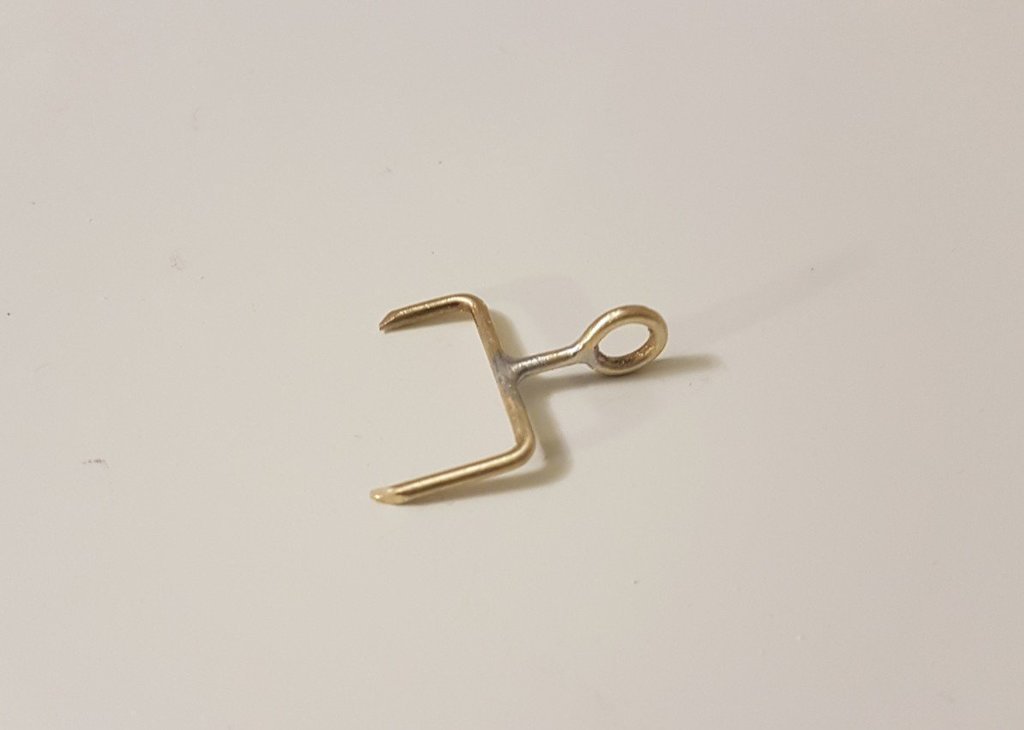

Ucho do linek zwalniania holu z haka....

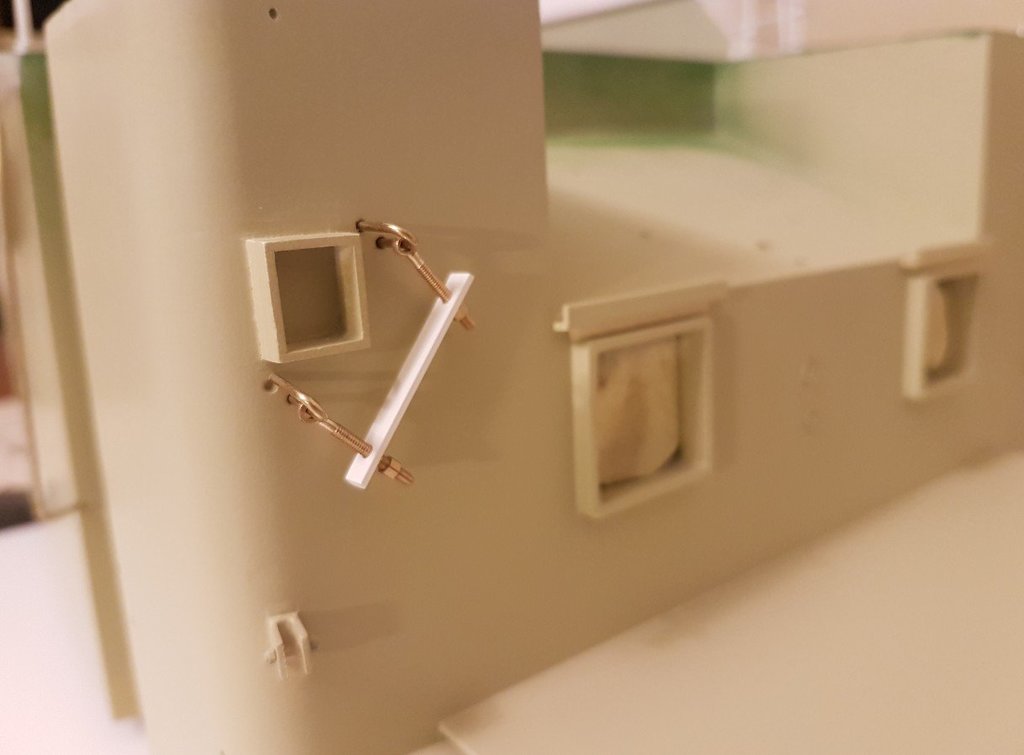

przylutowałem je poprzecznie, a powinny być wzdłużnie. Ot, patrzył na plany, a zrobił odwrotnie. Obróciłem i jest jak powinno być, ale już dziś nie zrobiłem zdjęcia....

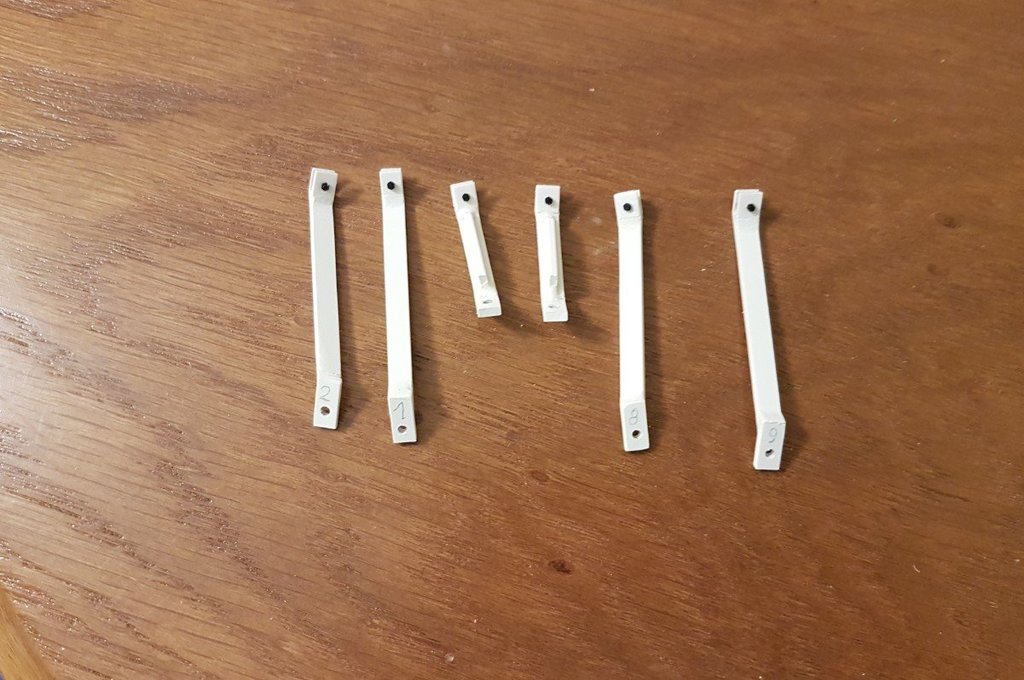

podpory pierścienia z nałożoną szpachlą....






JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

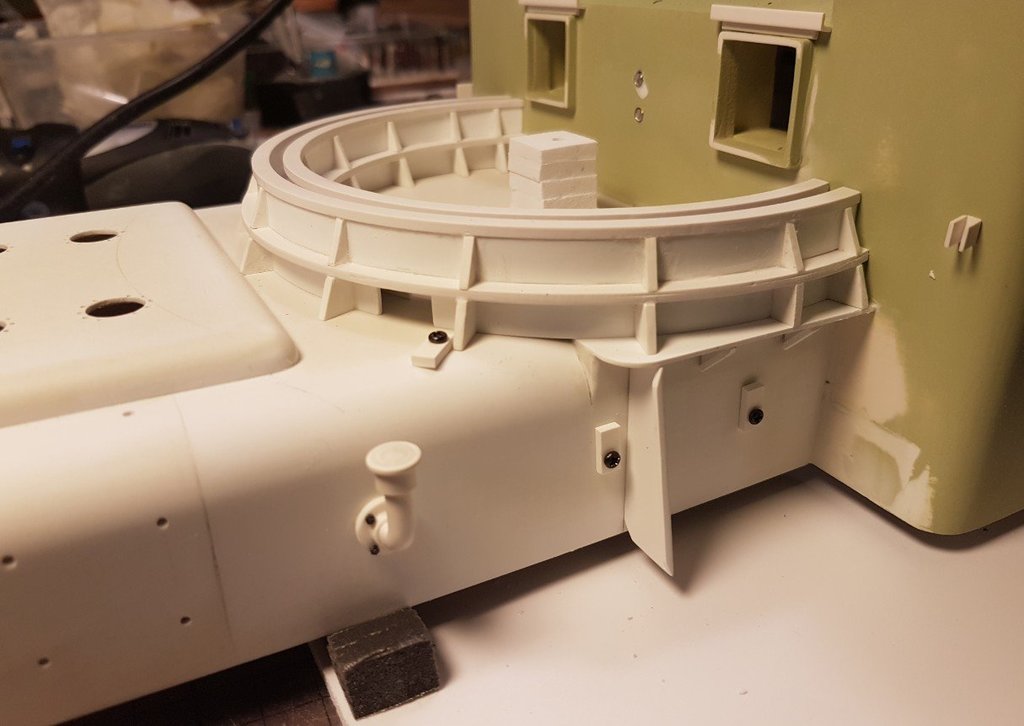

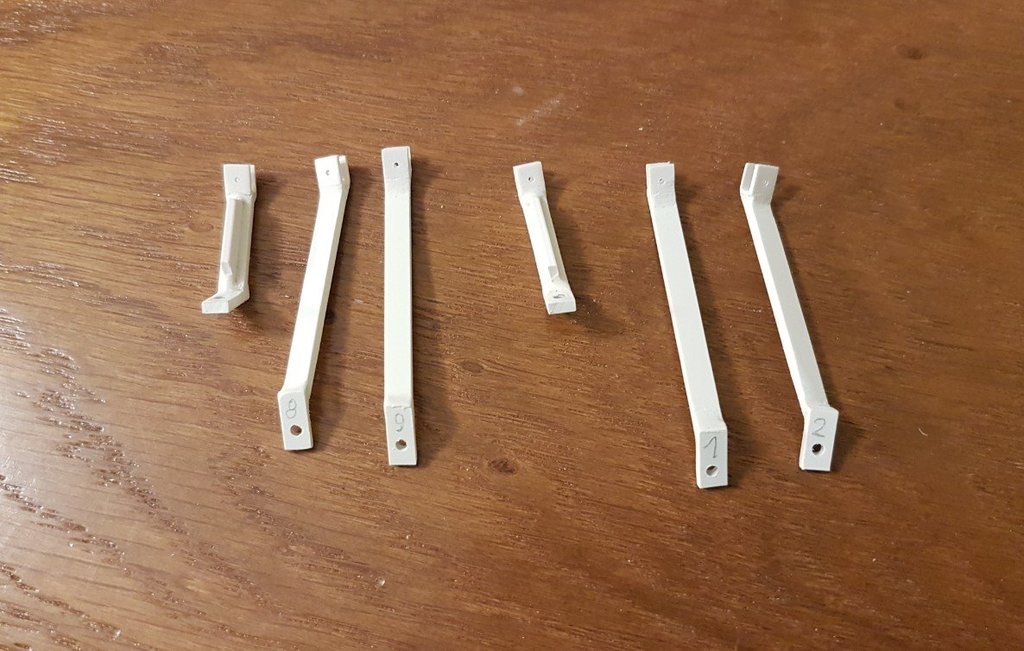

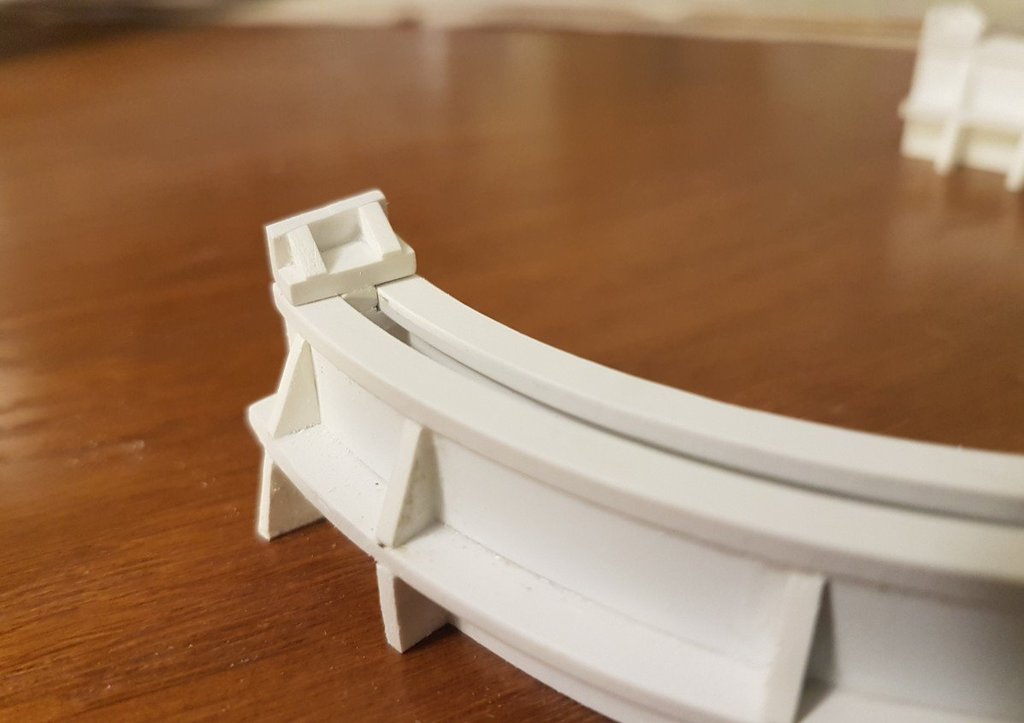

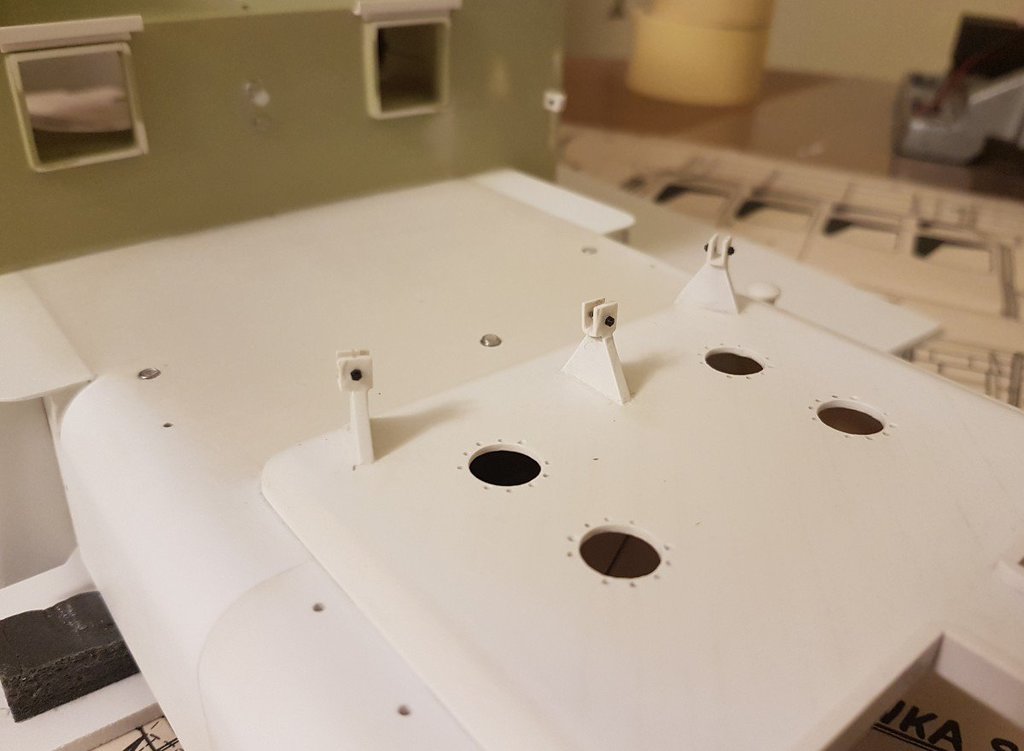

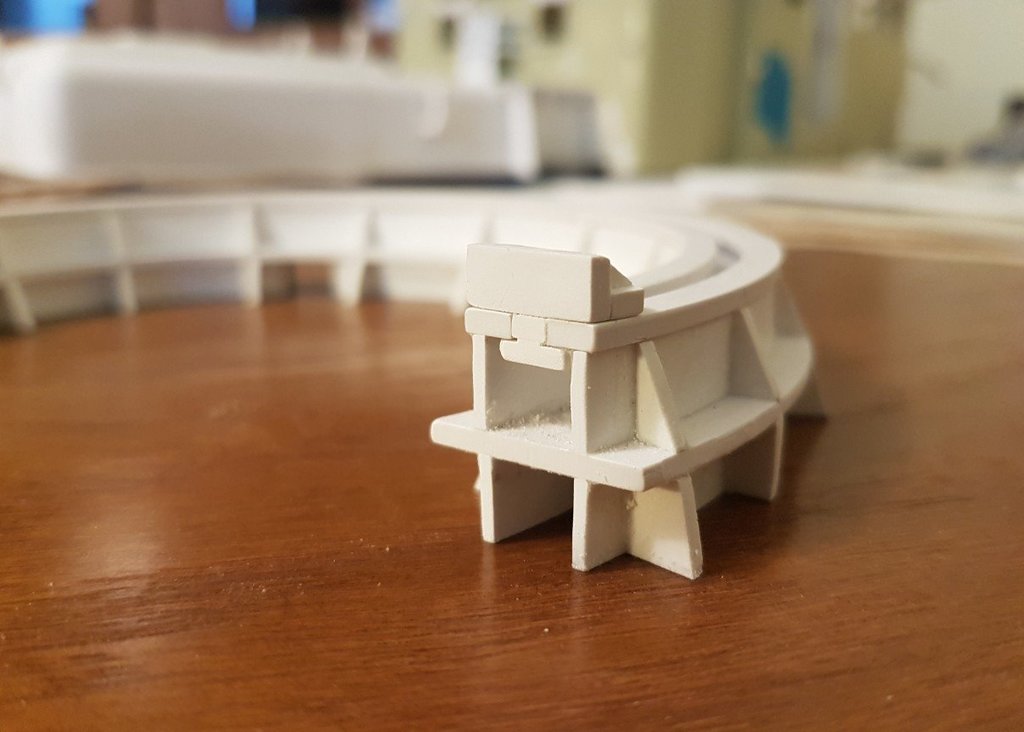

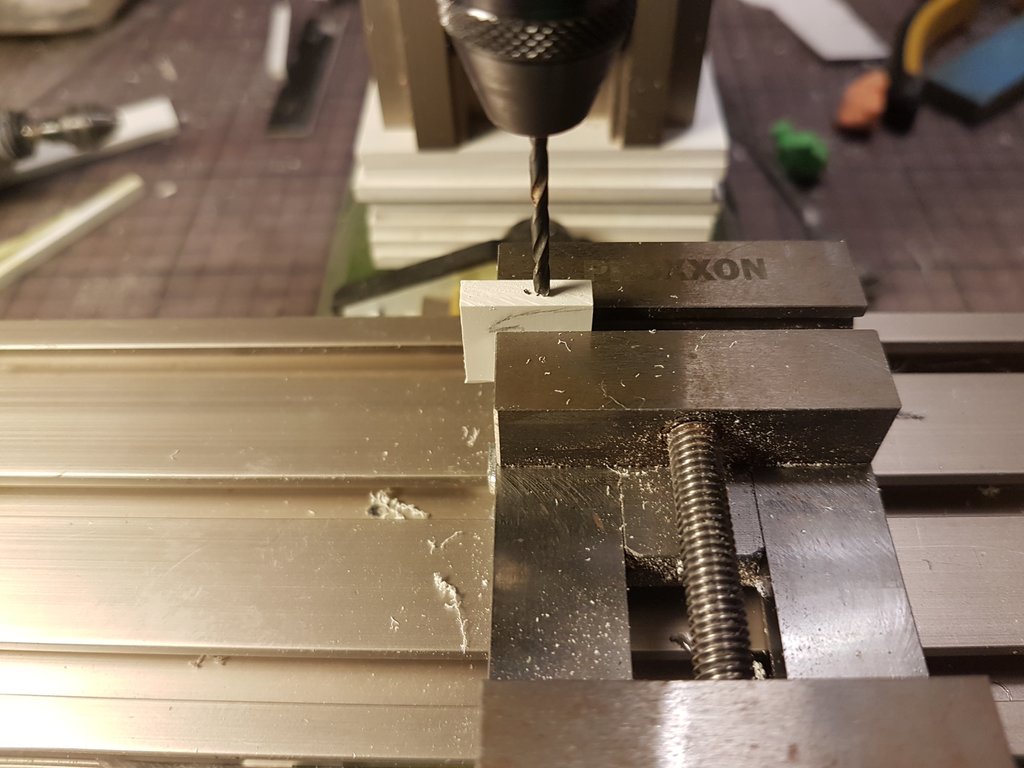

Podpórki po szpachlowaniu i profilowaniu. Nawiercone otwory pod i śrub...




wklejone imitacje śrub....




oraz do podpór stałych.....

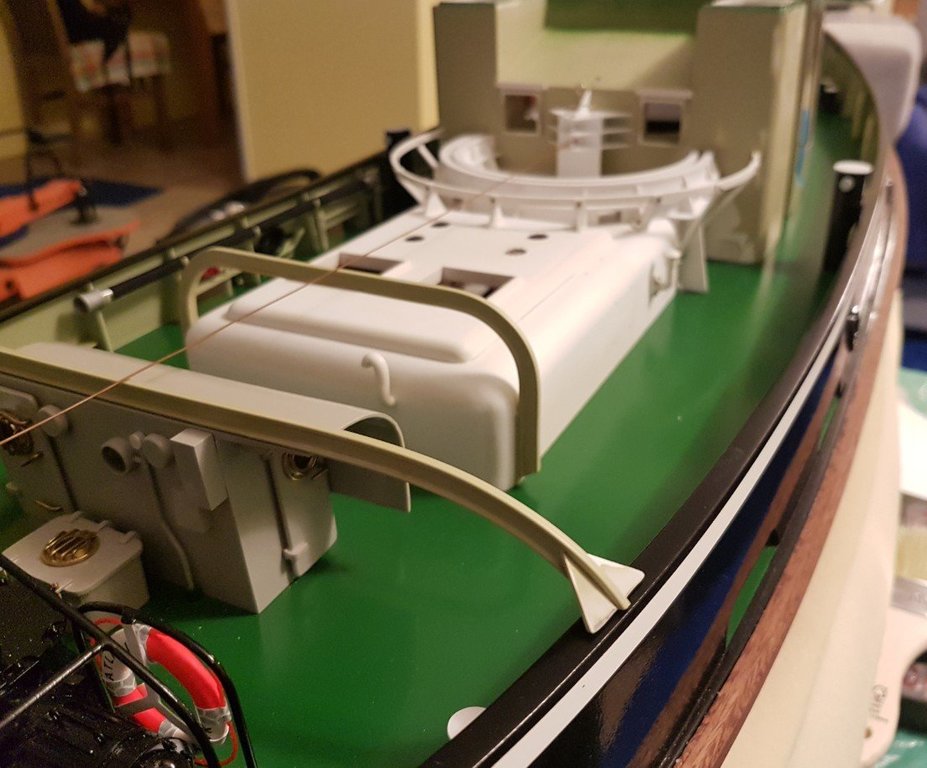

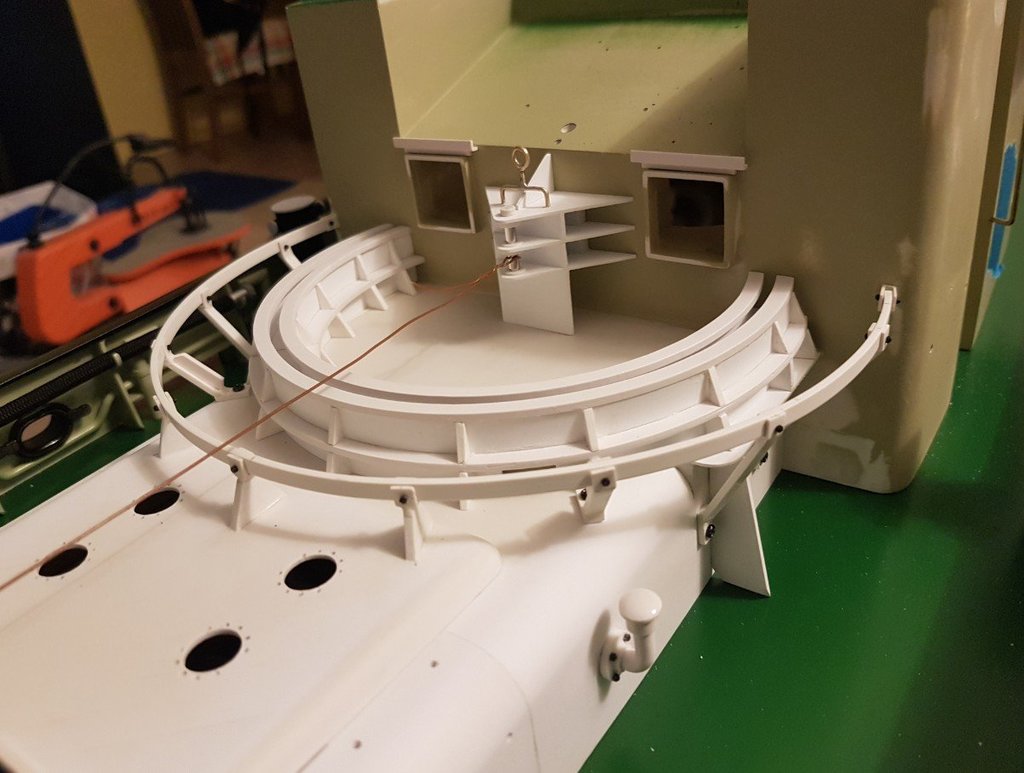

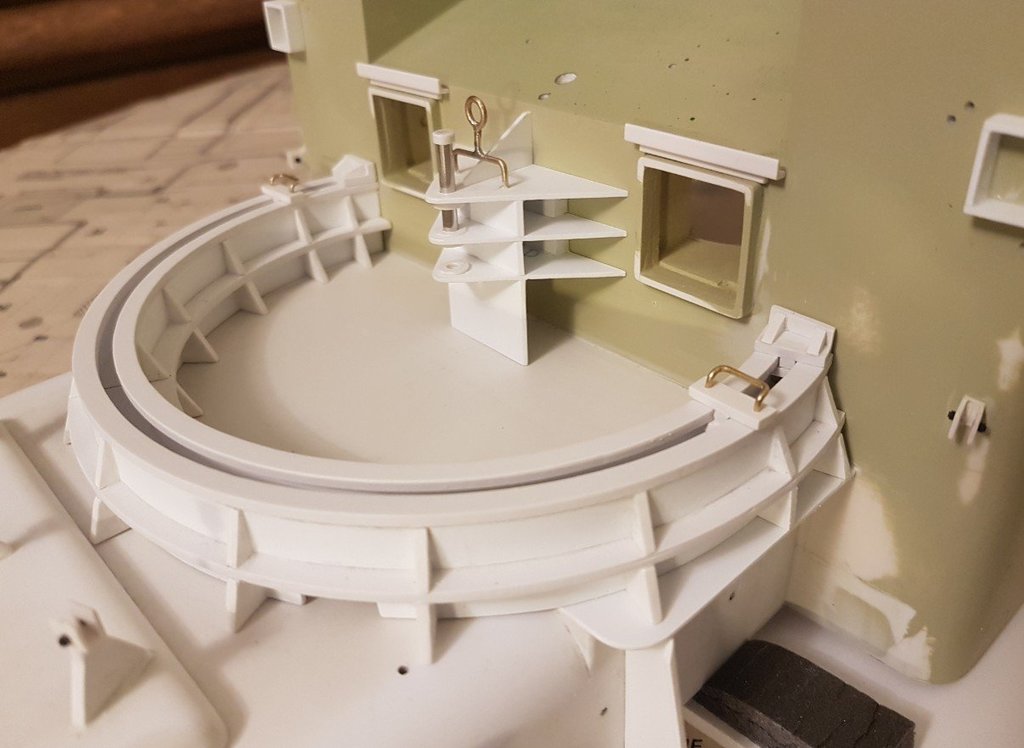

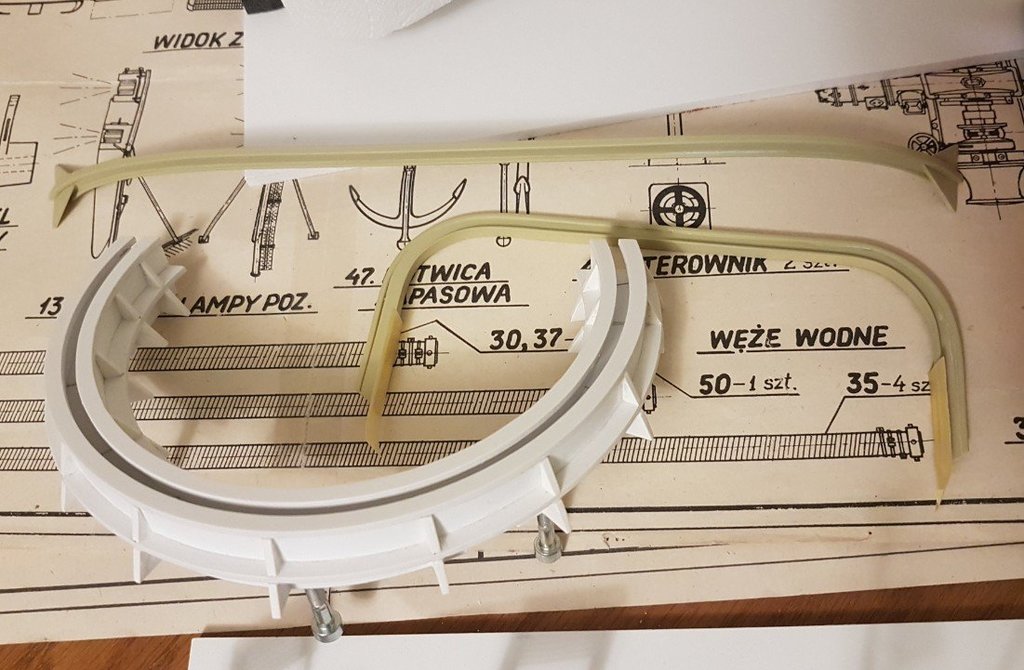

trochę w widoku całości......




pałąki są tylko postawione do zdjęcia. Będą wklejone po malowaniu. Ech.... co za uczta dla oka.....












  • 2 tygodnie później...
JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

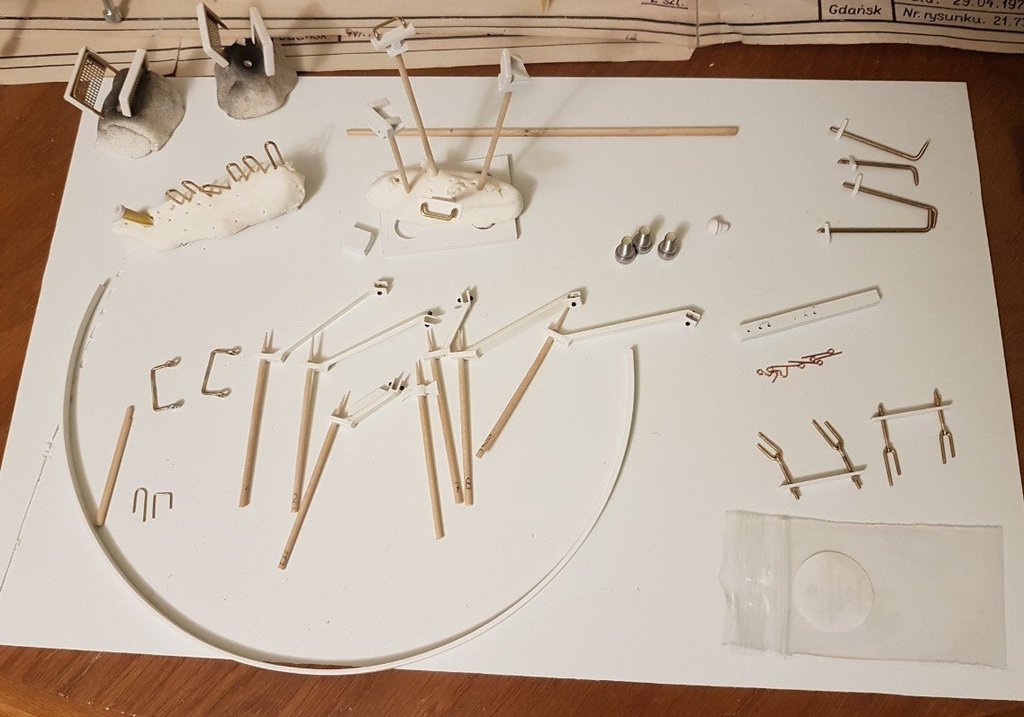

Muszę zrobić wszystkie drobiazgi przed malowaniem nadbudówki.

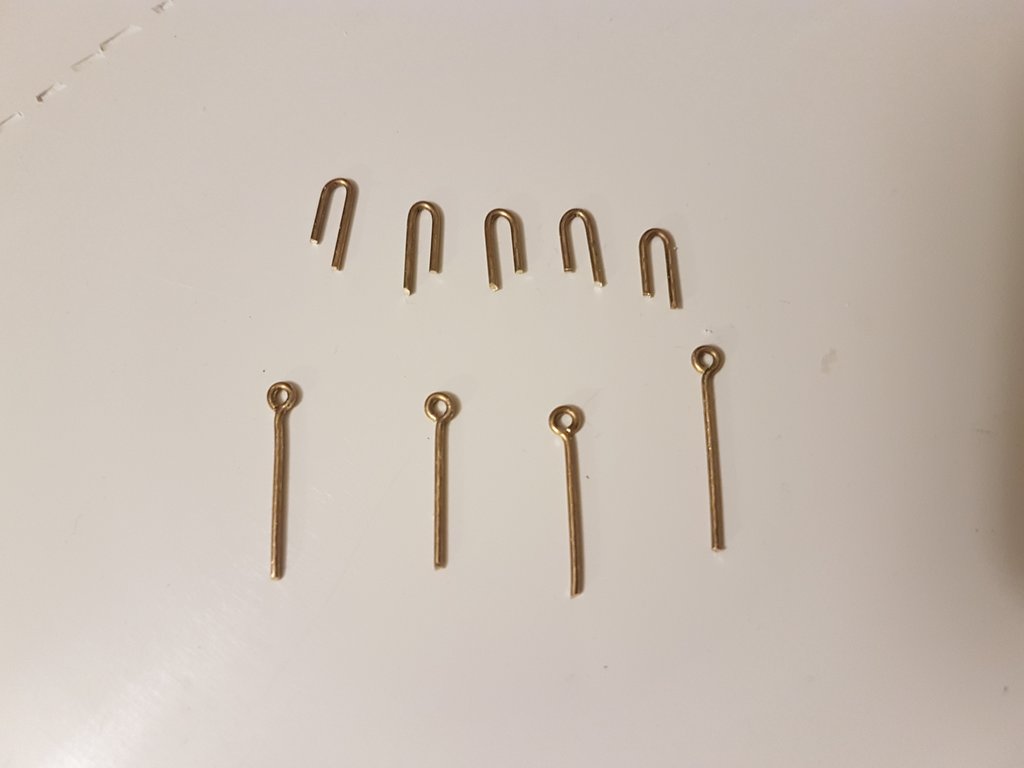

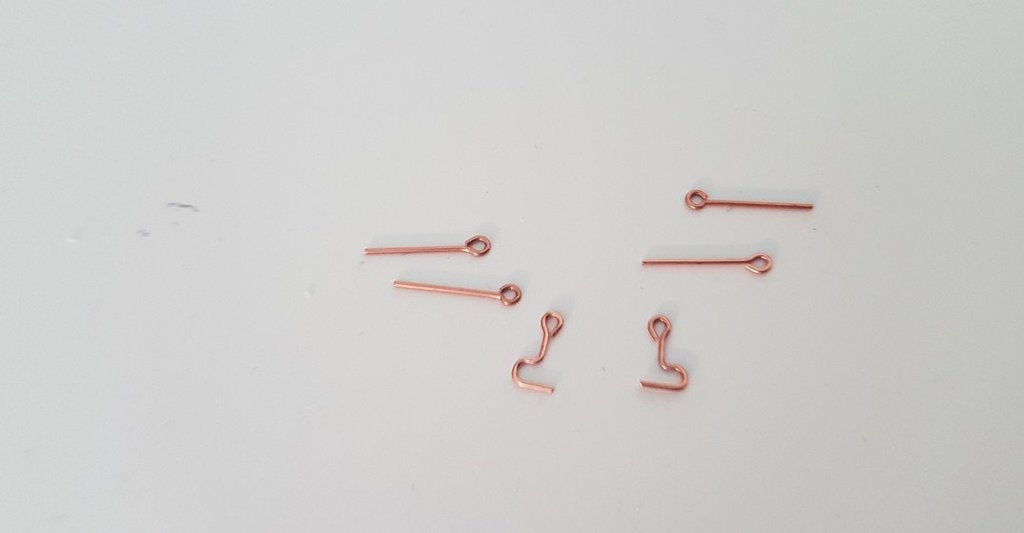

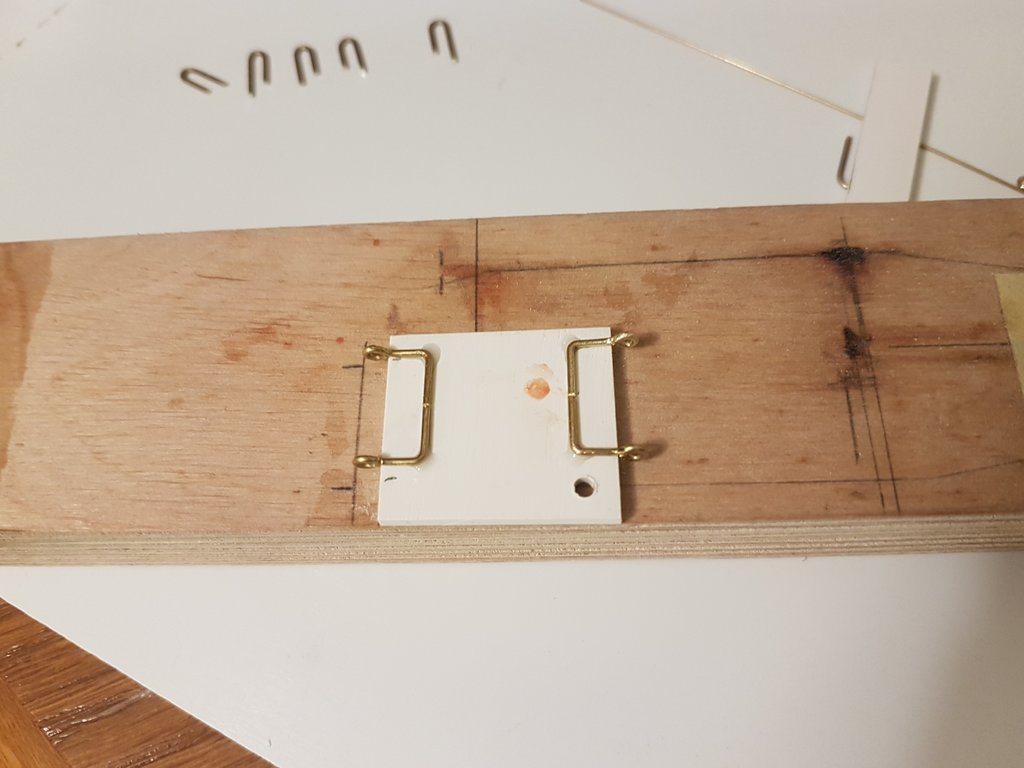

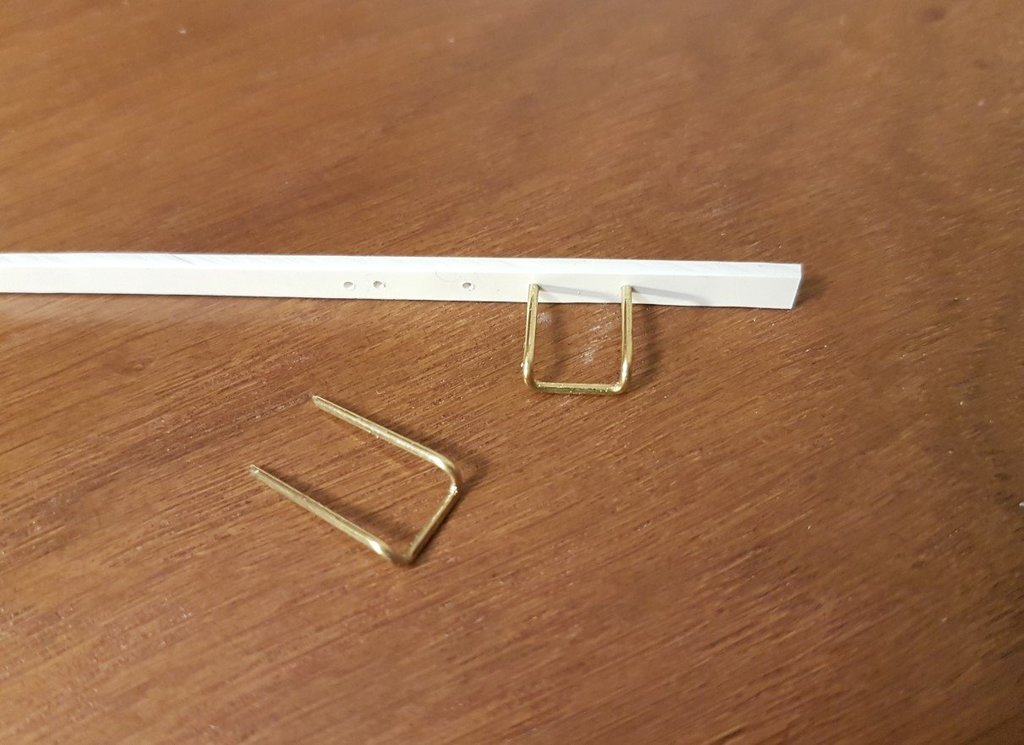

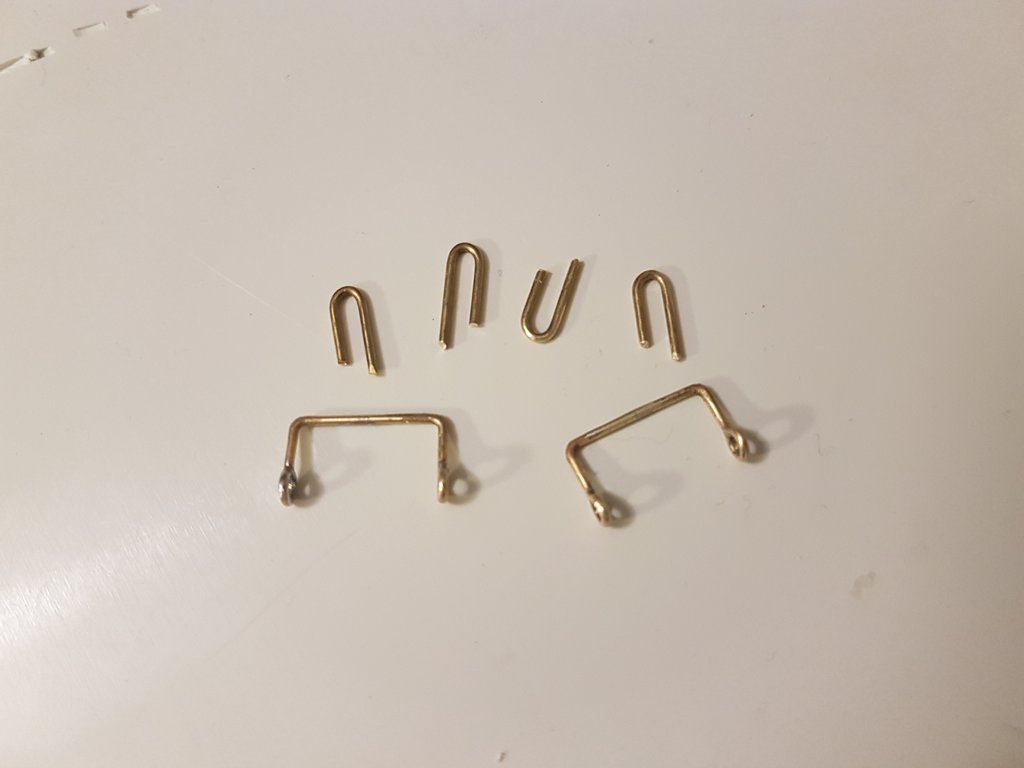

Uchwyty ruchome na pokładzie maszynowni. Wygiąłem z drutu 1 mm i polutowałem....




Przygotowanie do lutowania. Elementy przykleiłem klejem CA....




i po lutowaniu.....

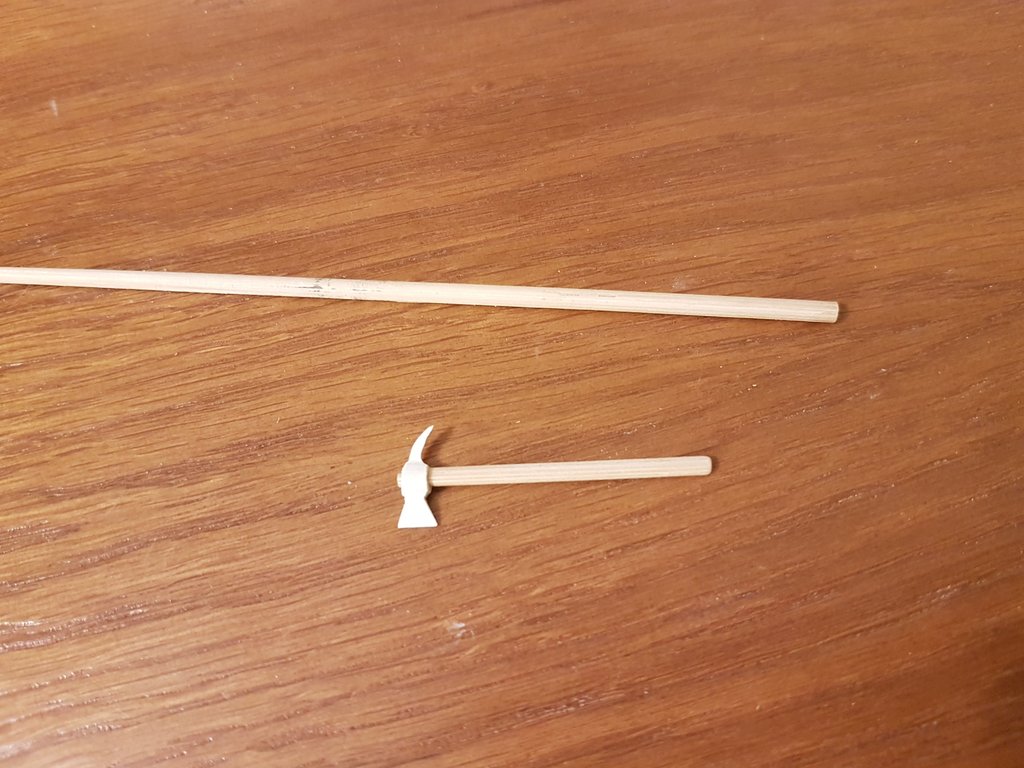

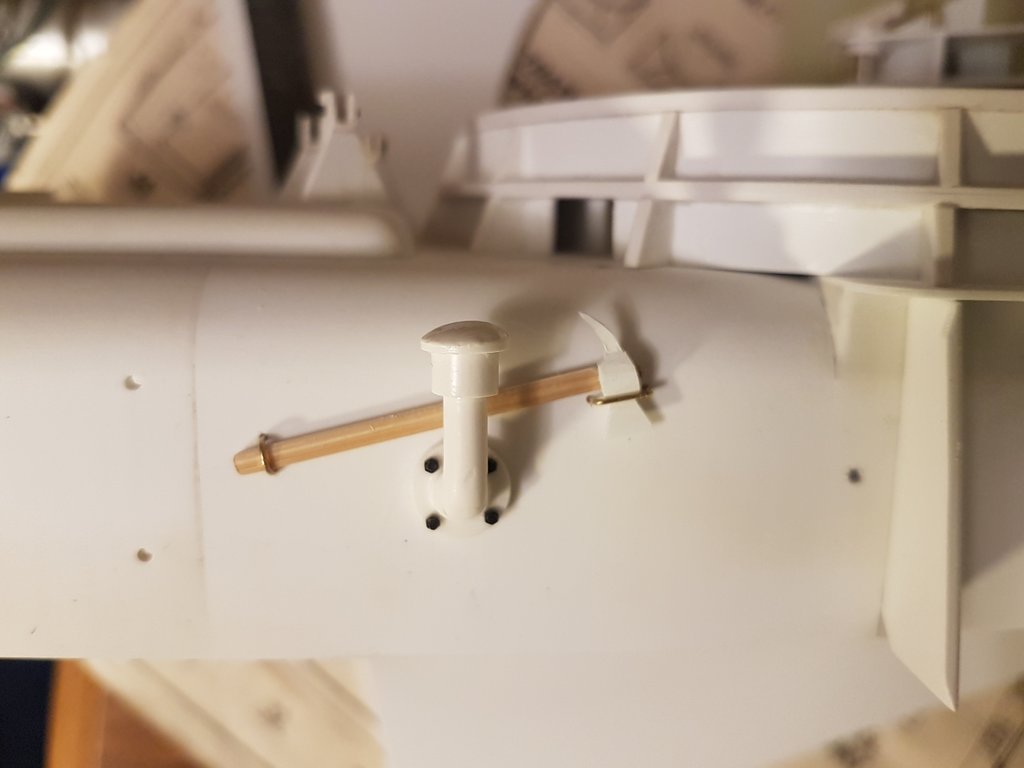

Teraz toporek strażacki i uchwyt. Użyłem PCV 4 mm. Naszkicowałem i nawierciłem otwór na trzonek....




i wyrzeźbiłem. Na trzonek wykorzystałem patyczek bambusowy do szaszłyków....




i przymiarka na miejscu......


























JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

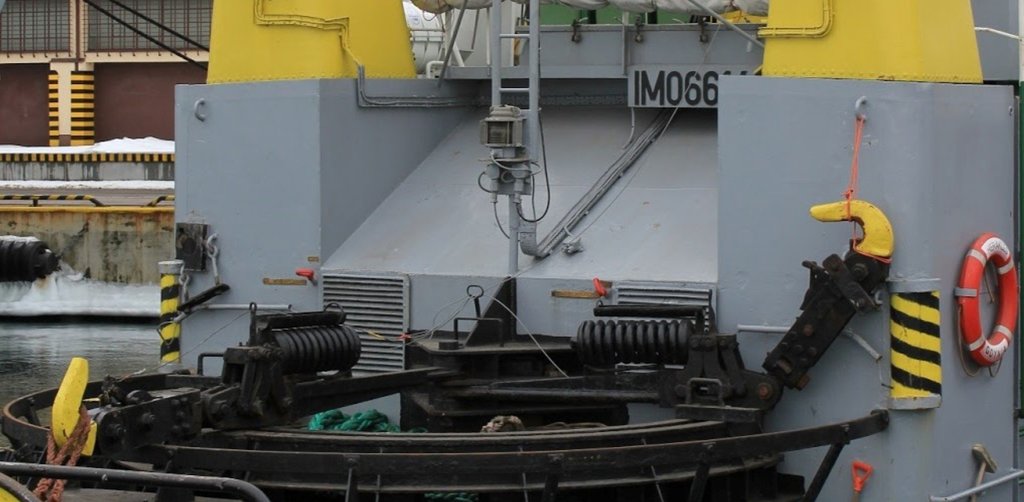

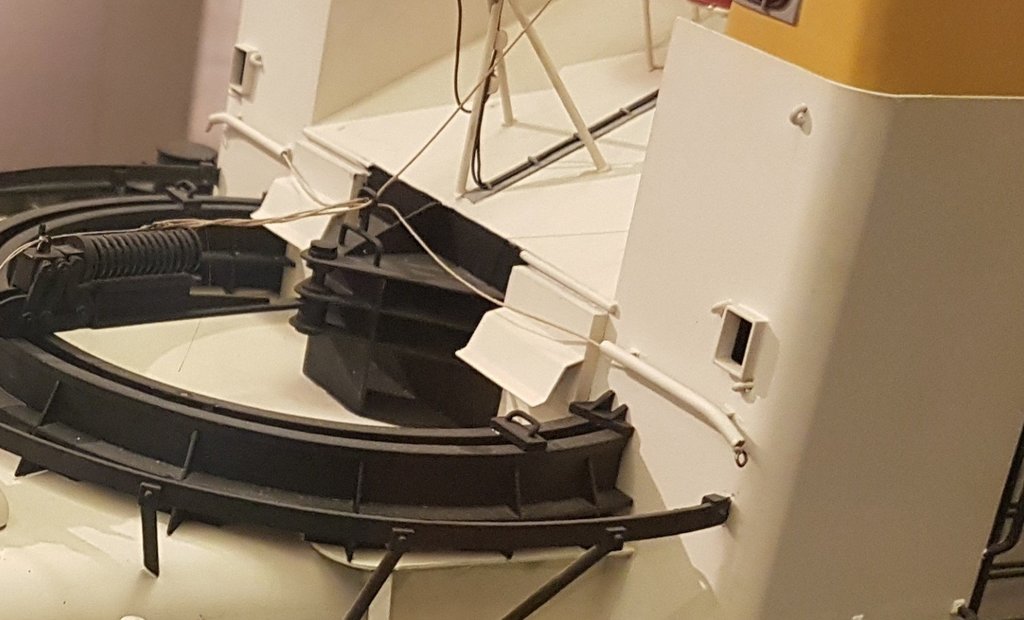

Miejsce parkingowe haka.

Wiele modeli w tym miejscu ma wycięte okno do przedziału nadbudówki. W ramce jest jednak nie otwór, a klocek drewniany....

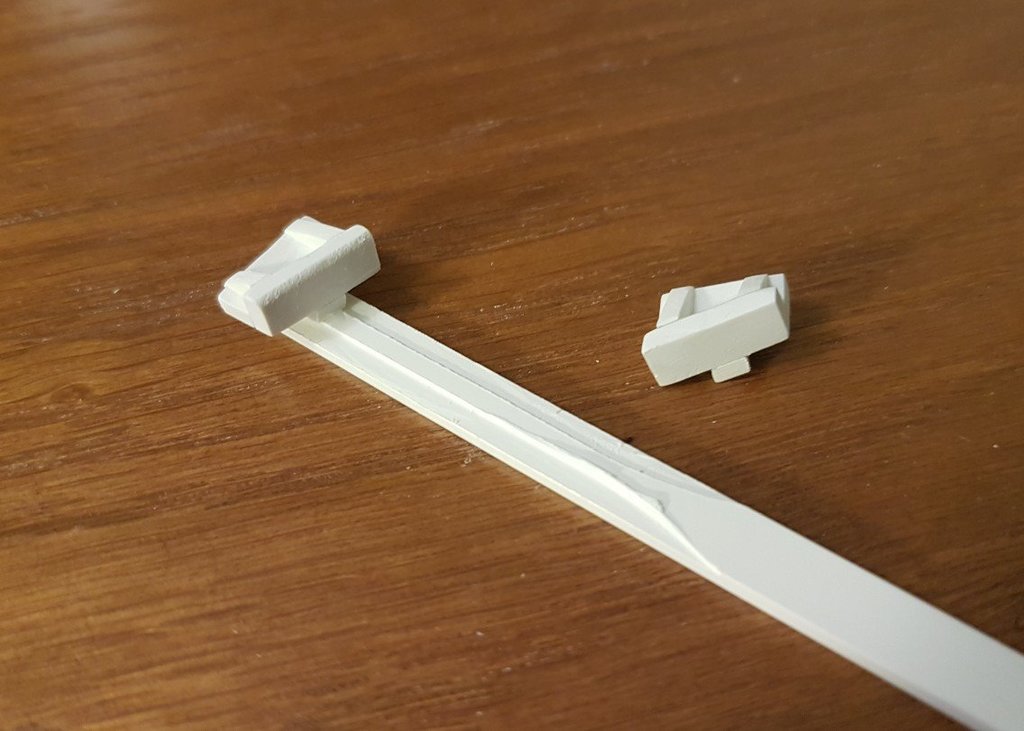

Ograniczniki dla haka. Na pile pocieniłem podkładkę dwustronnie, aby całość była suwliwa w prowadnicy....










oraz stopery....

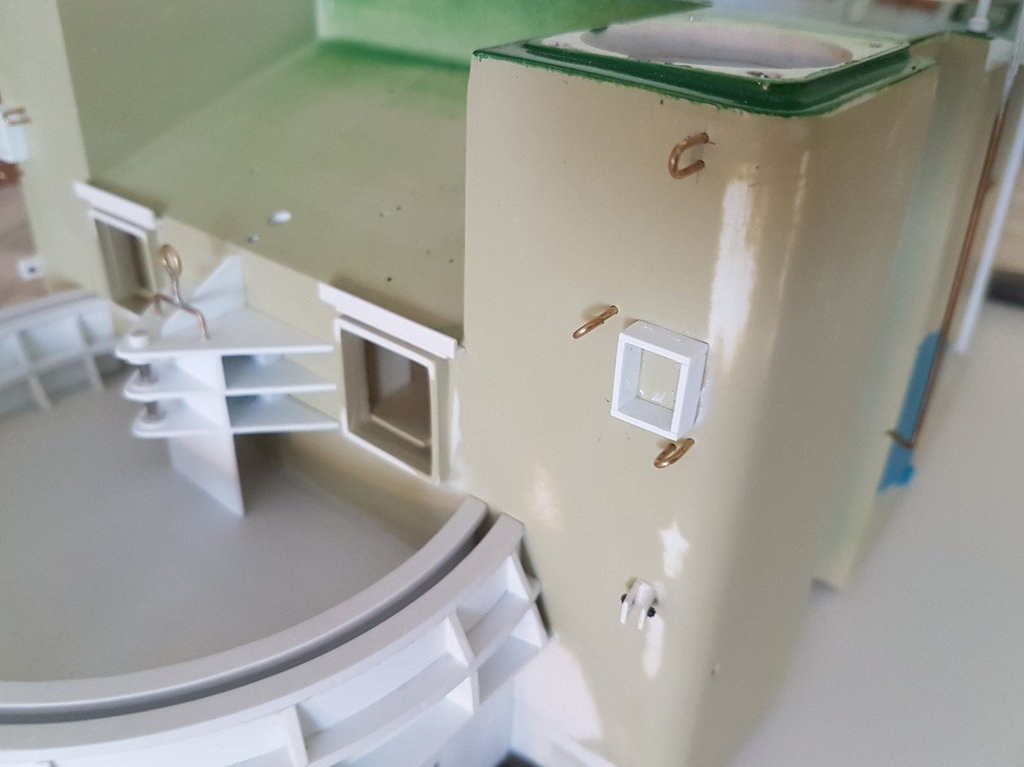

Dodatkowo założę haczyki do przytrzymania drzwi nadbudówki w pozycji otwartej....















  • Lubię to 1
JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

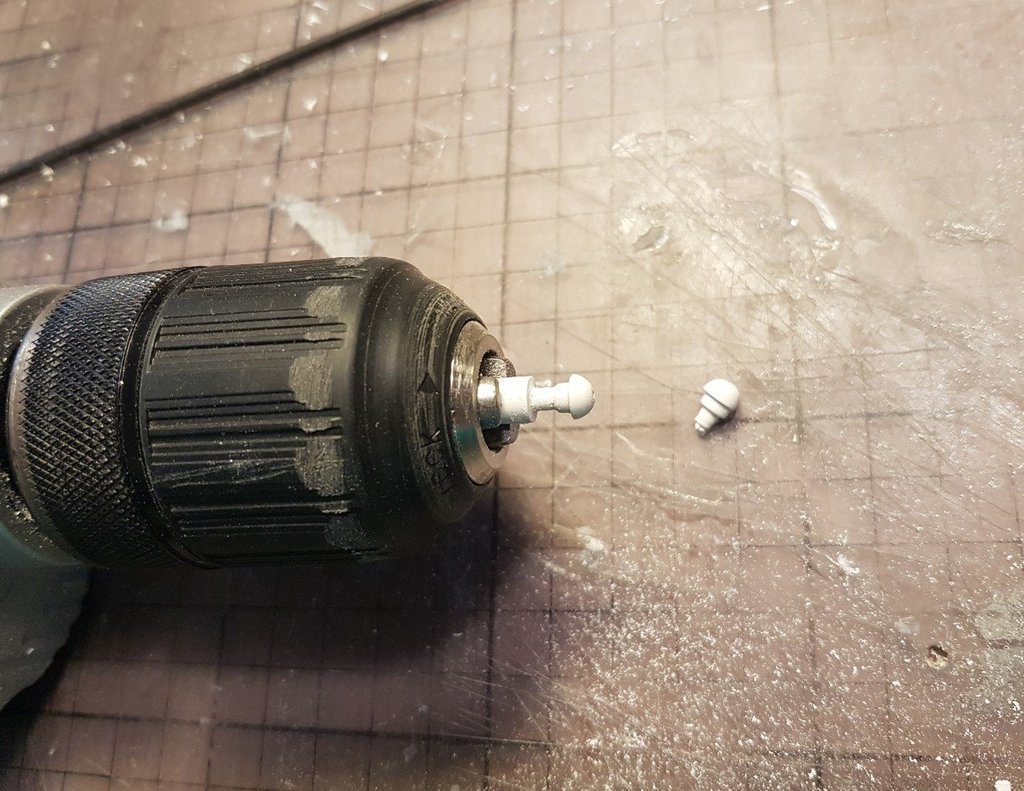

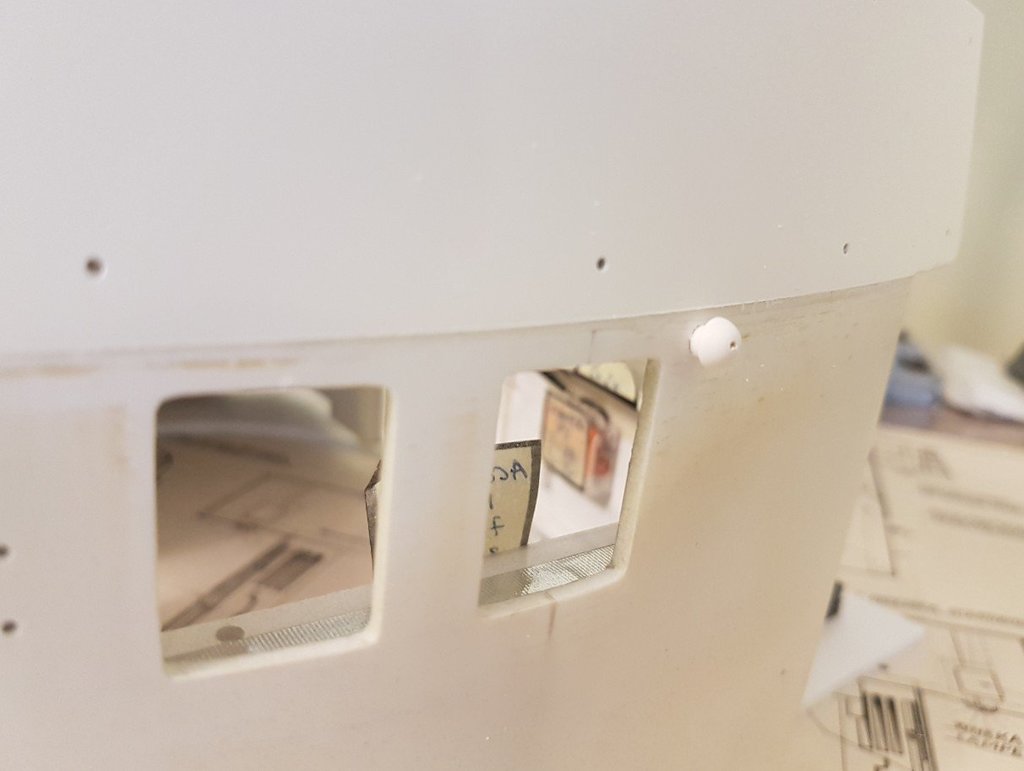

Na wiertarce wytoczyłem izolator do kabla antenowego. Za drugim razem wyszedł poprawny....




i przymiarka na części dziobowej nadbudówki....

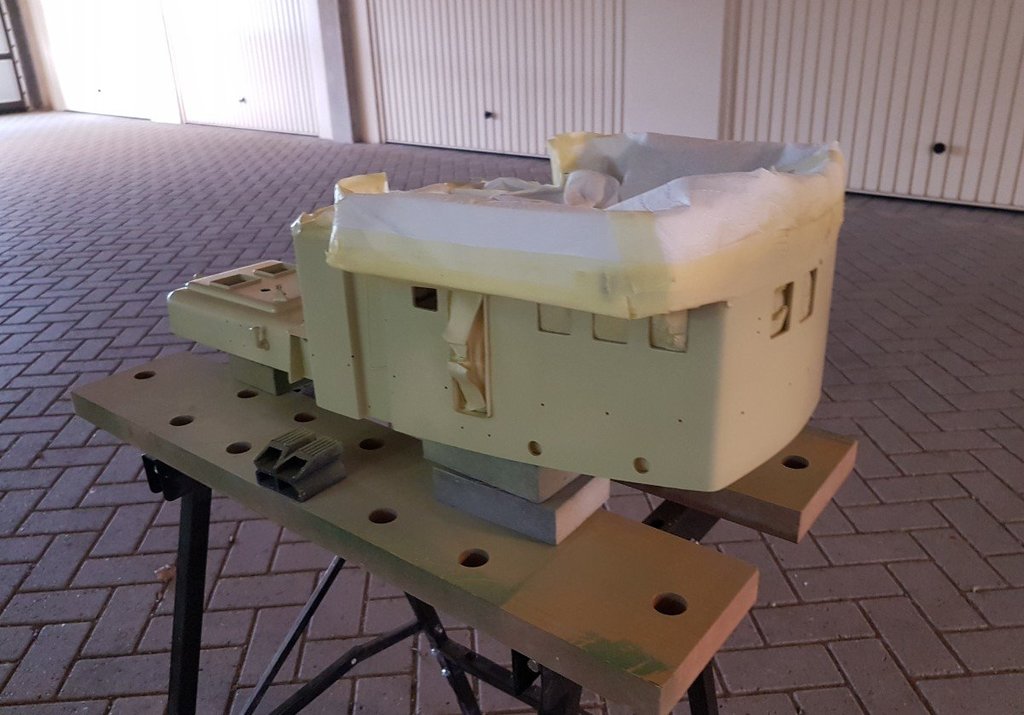

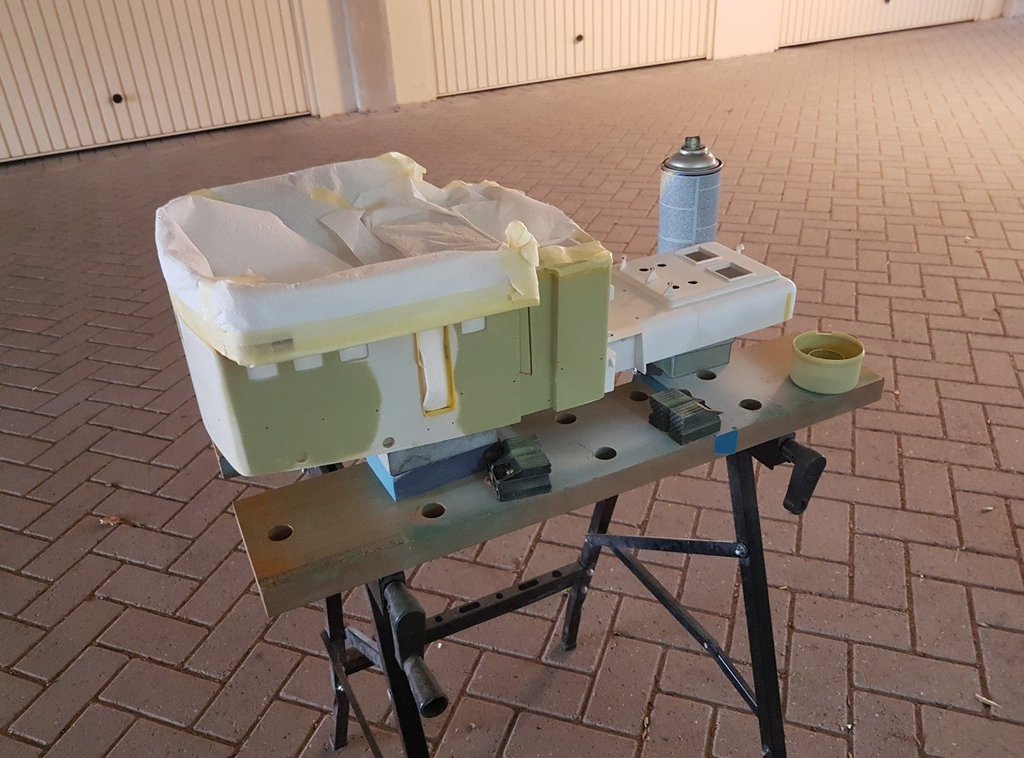

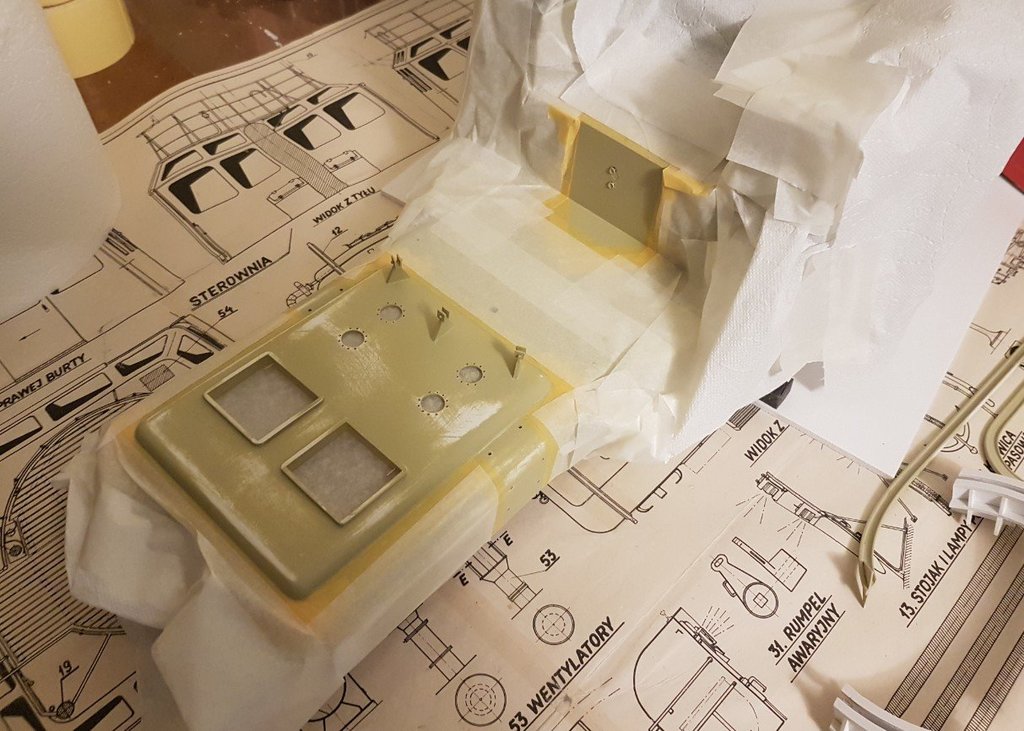

Na nadbudówkę i część maszynową nałożyłem wypełniacz.....

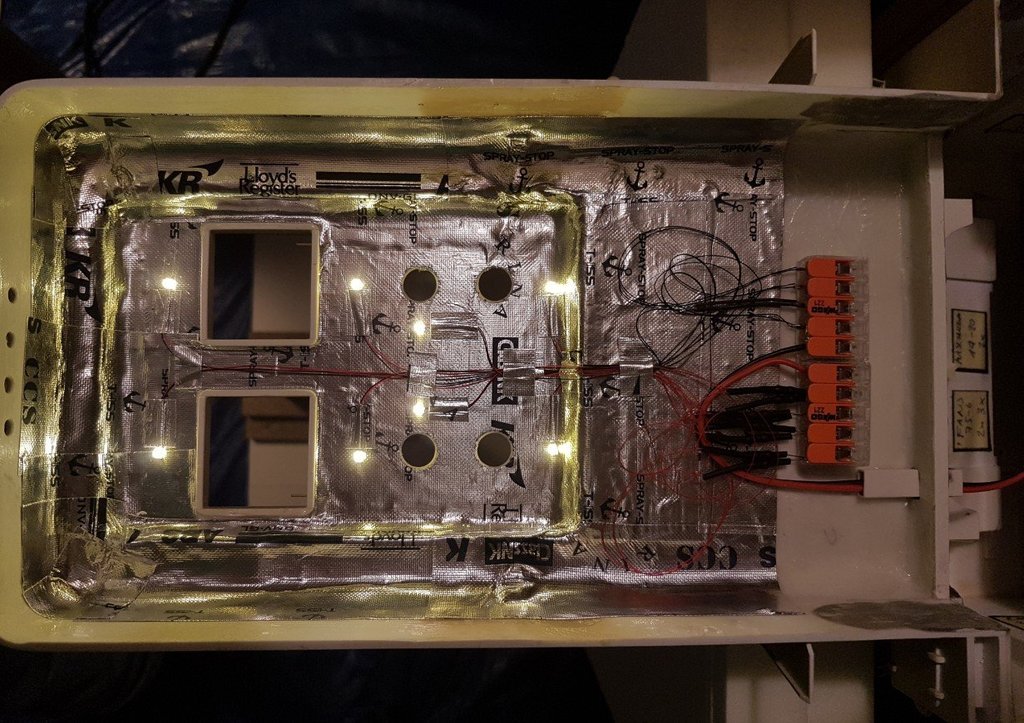

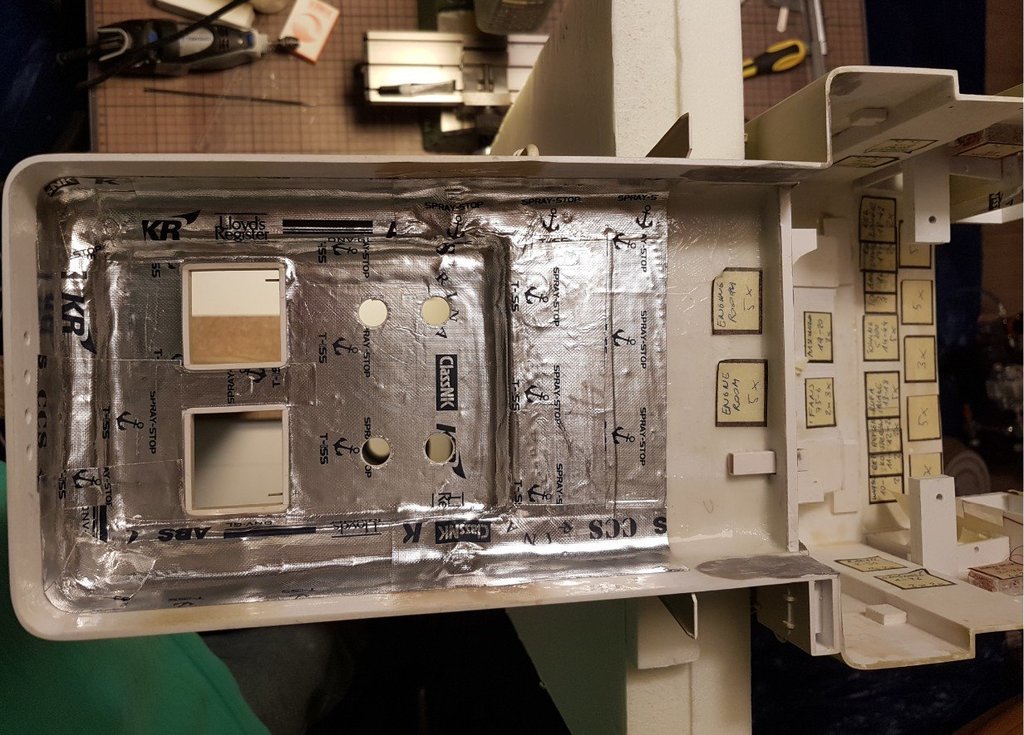

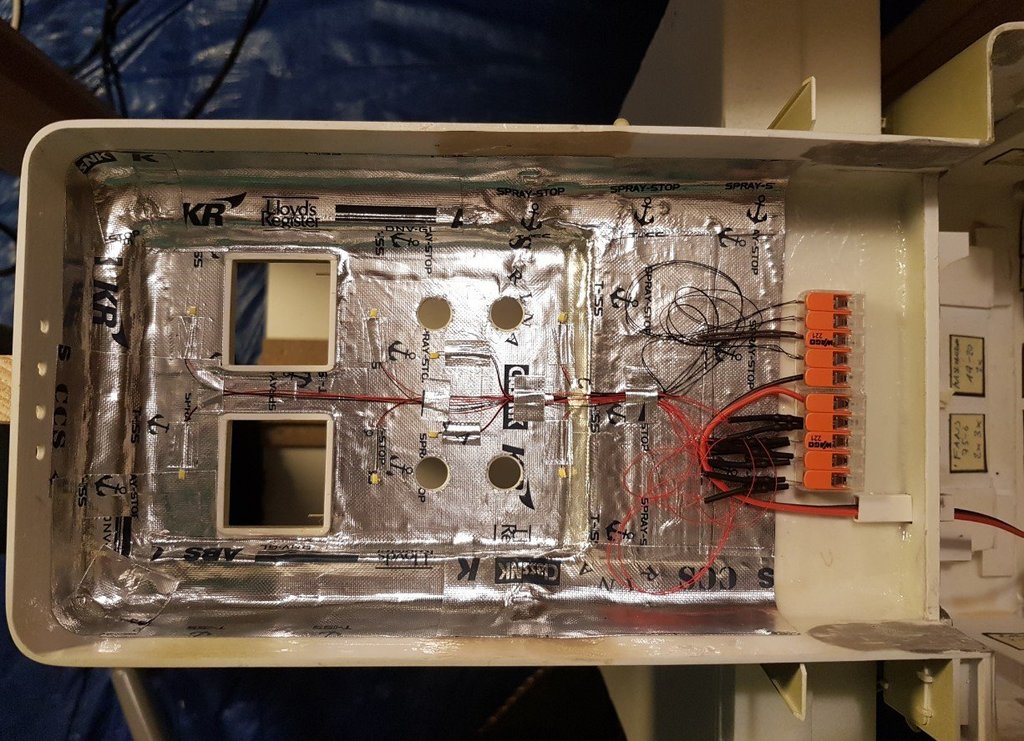

Część maszynową częściowo wykleiłem folią, aby zapobiec przenikaniu światła.....

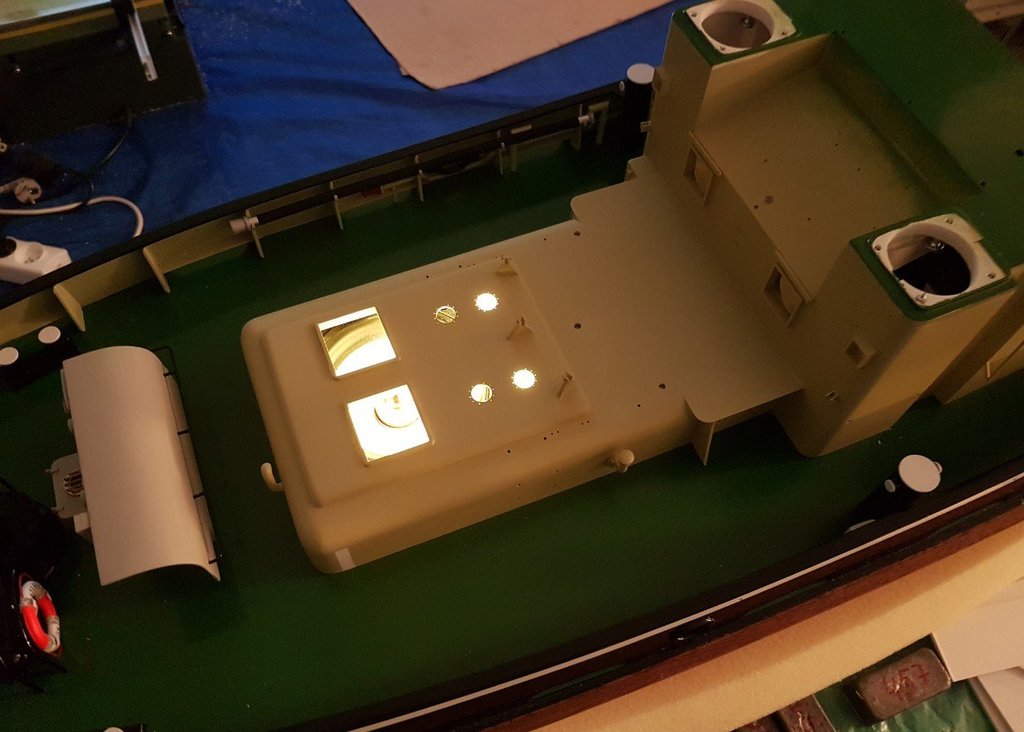

Zamontowałem 8 x LED 1206....


























JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

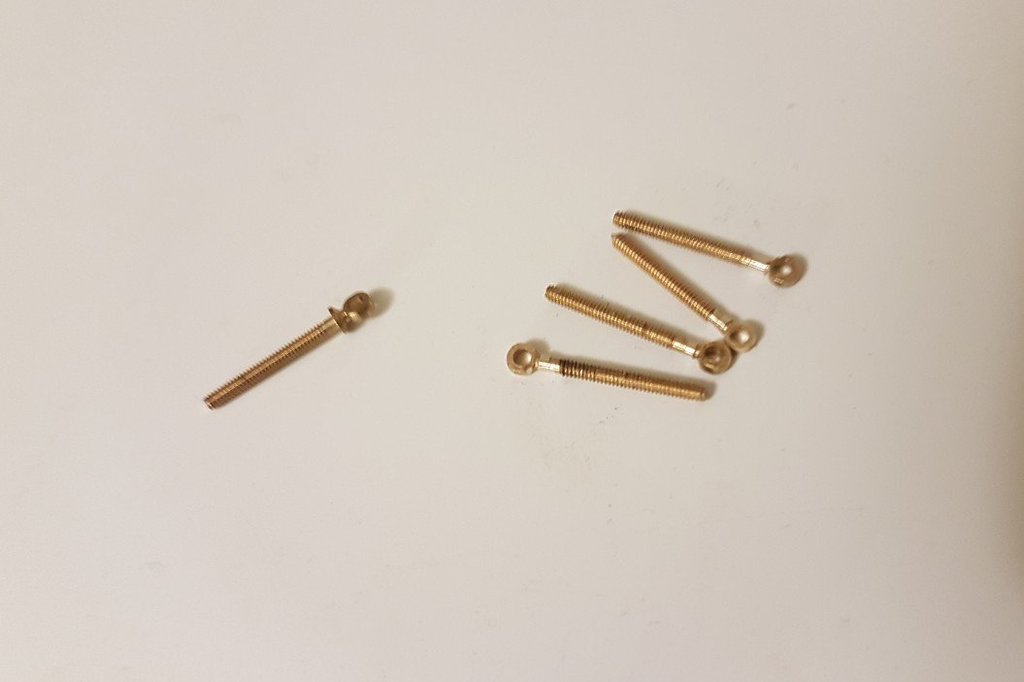

Uchwyty do poręczy M1,4 trochę zeszlifowałem, aby mieć śruby mocujące do haka w miejscu parkingowym....







przymiarka na miejscu....

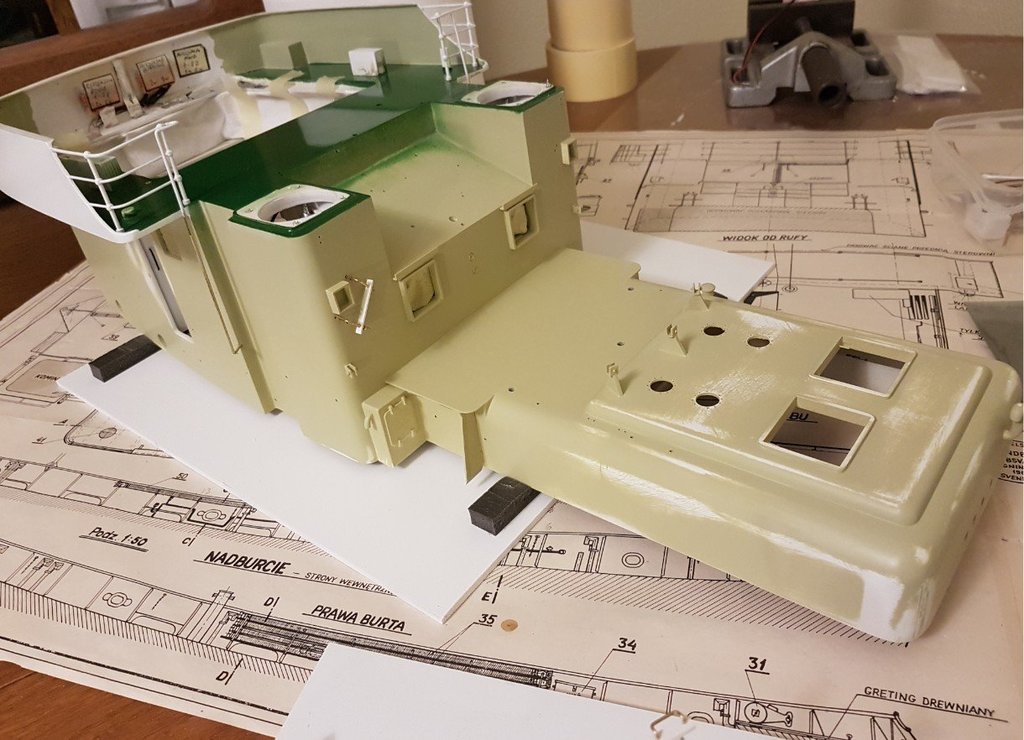

kolejne gładzenie nadbudówki jako faza przygotowania do malowania....
















pawel4090

pawel4090

Opublikowano
Opublikowano

Szczęka ponownie opada, ile Ty zrobisz tych dodatków, ile tych drobnych pierdułek, ilość drobnicy oszołamia, przynajmniej mnie.

Pozdrawiam

JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

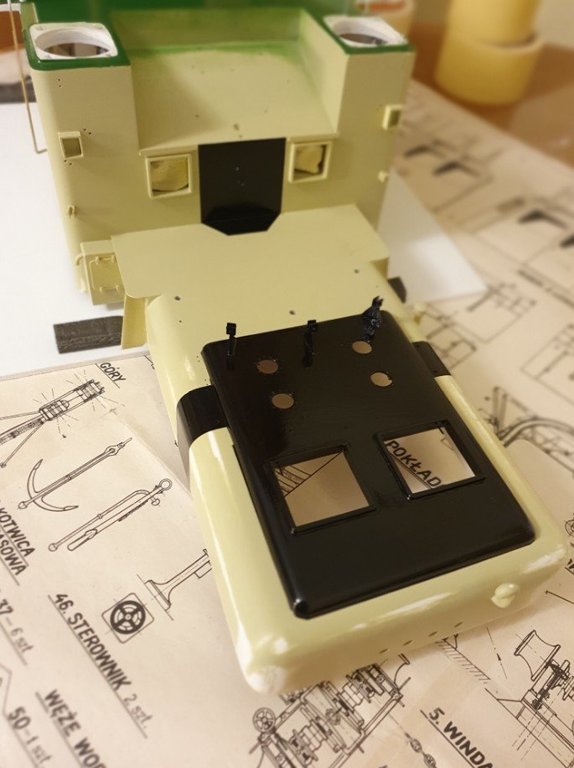

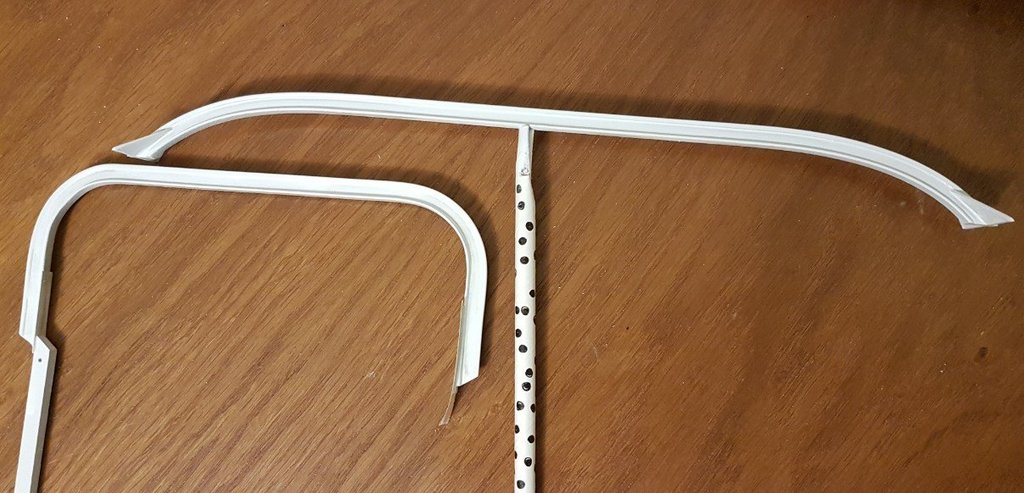

Pałąki pomalowałem najpierw na biało. Po oklejeniu taśmą, na zewnątrz będą czarne....




reszta na czarno. Tyle,że zdjęcia przy moim oświetleniu czarnych elementów źle wychodzą.

w trakcie malowania aerografem .....




i po zdjęciu taśmy maskującej....


















JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

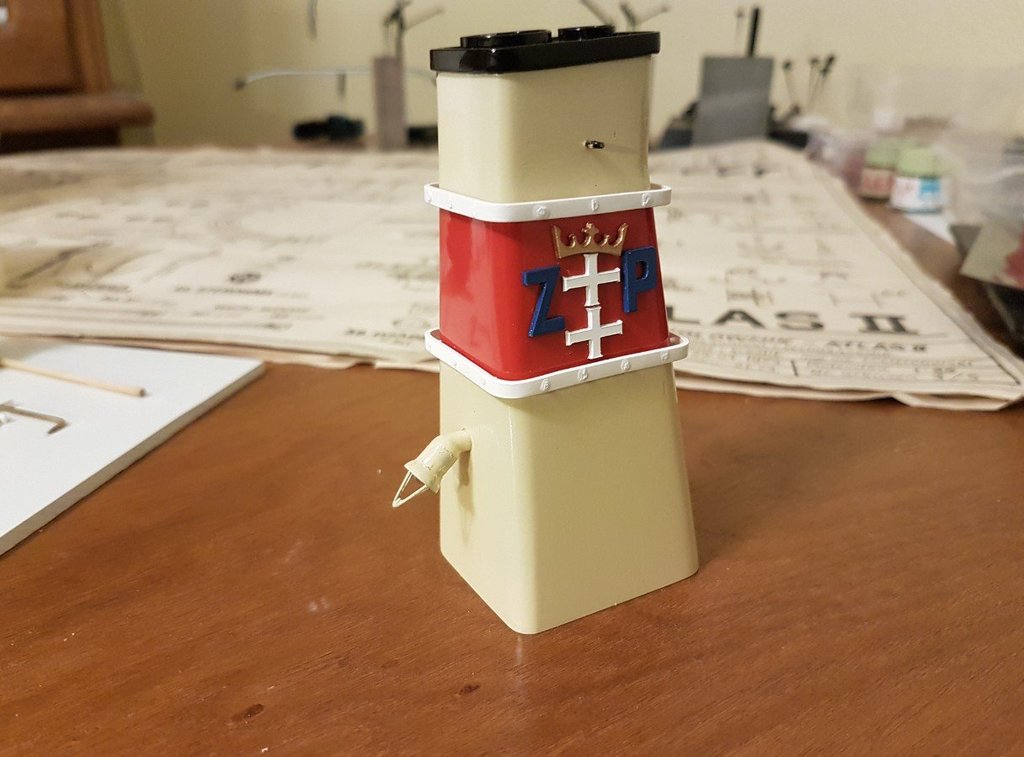

Reflektory dziobowy i rufowy na kominie zrobiłem z elementów lamp do dioram. Trochę tylko trzeba było je porozwiercać, aby dopasować do ledów 5 mm. Są wykonane z aluminium, więc nie ma problemu z prześwitywaniem światła....

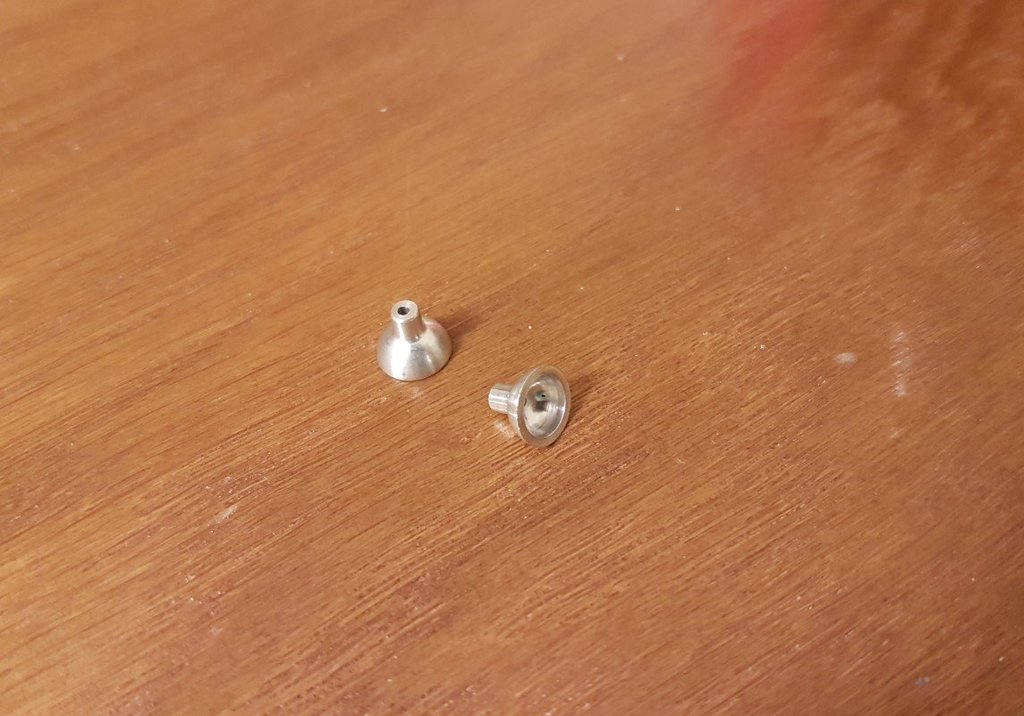

Oryginalne klosze lamp....

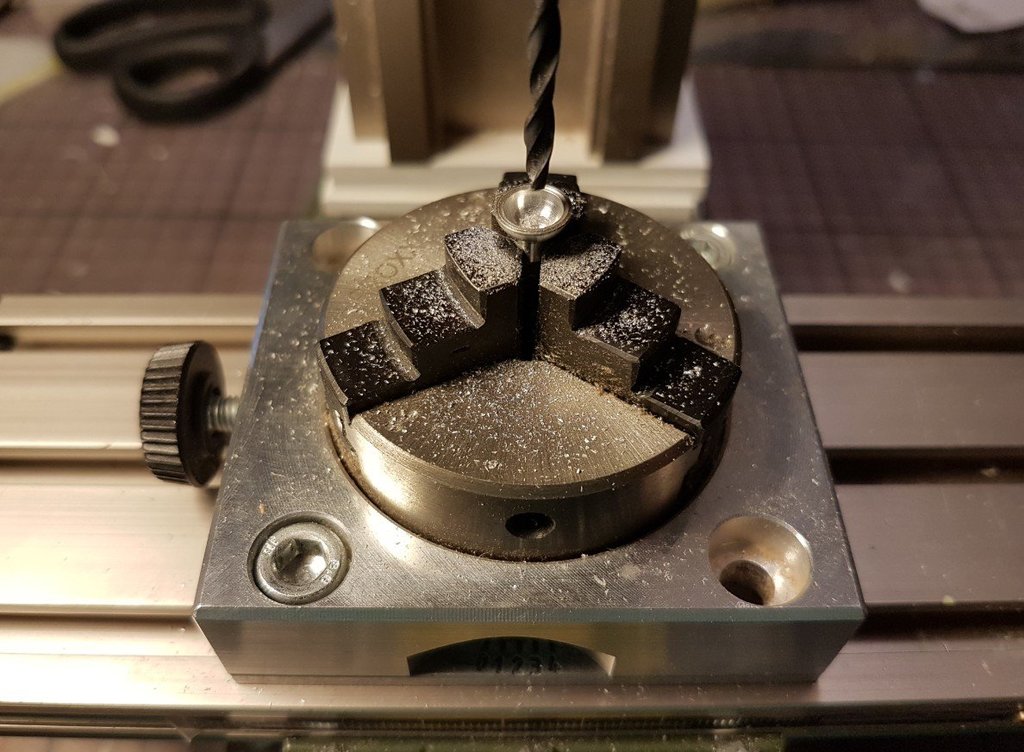

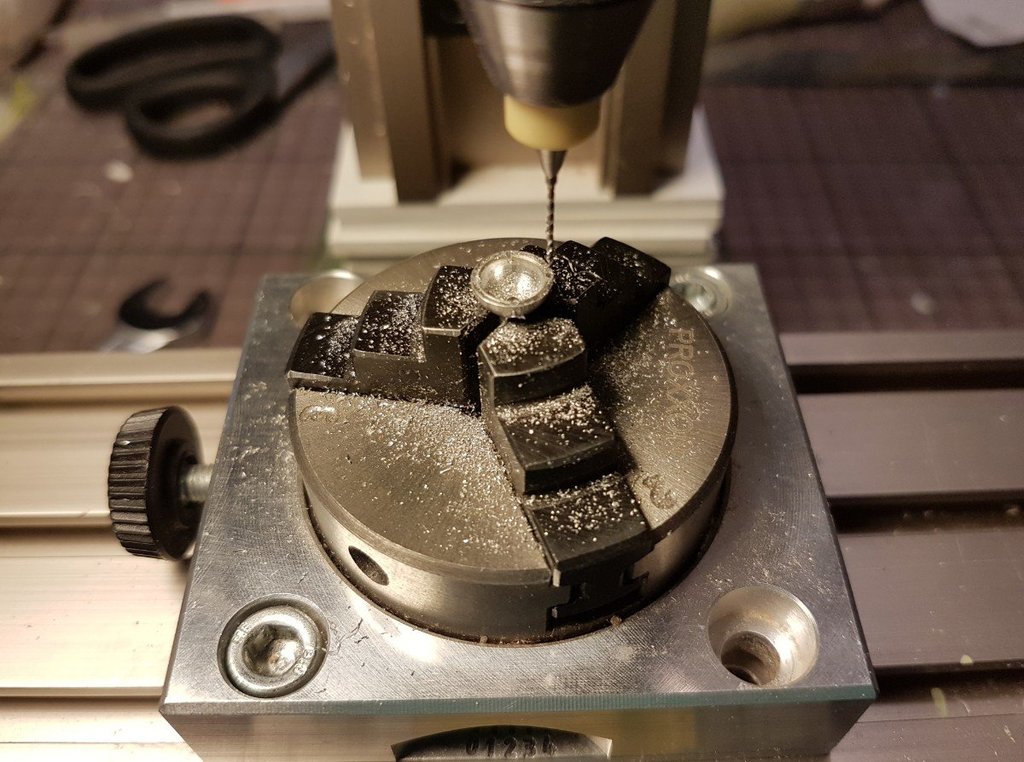

nawiercone otwory pod siatkę ochronną....




i rozwiercone....

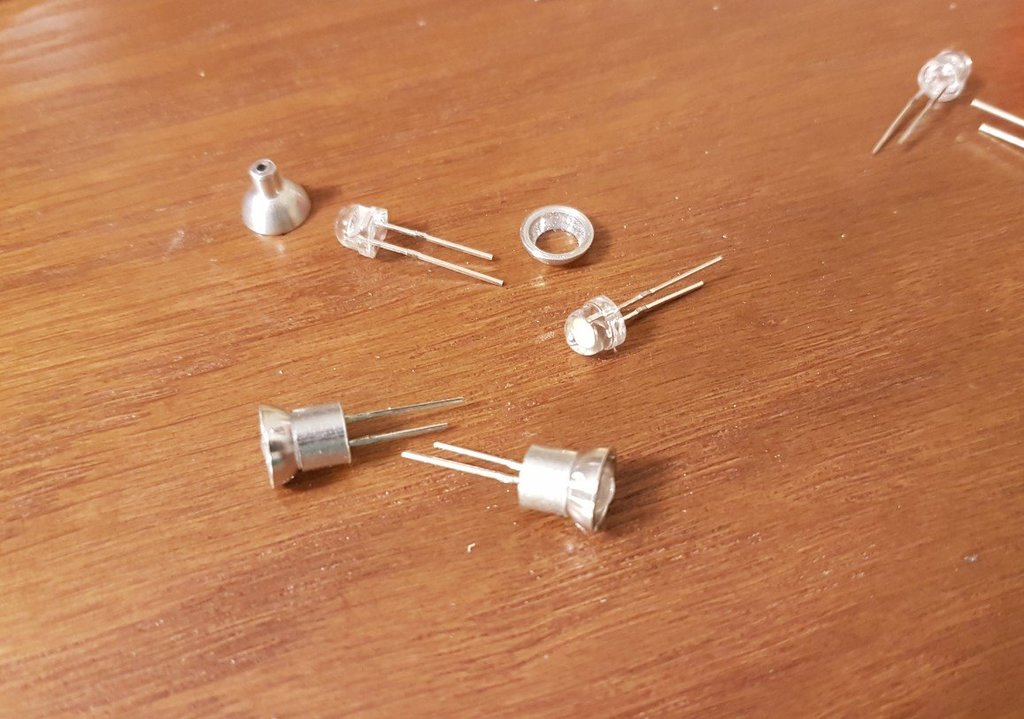

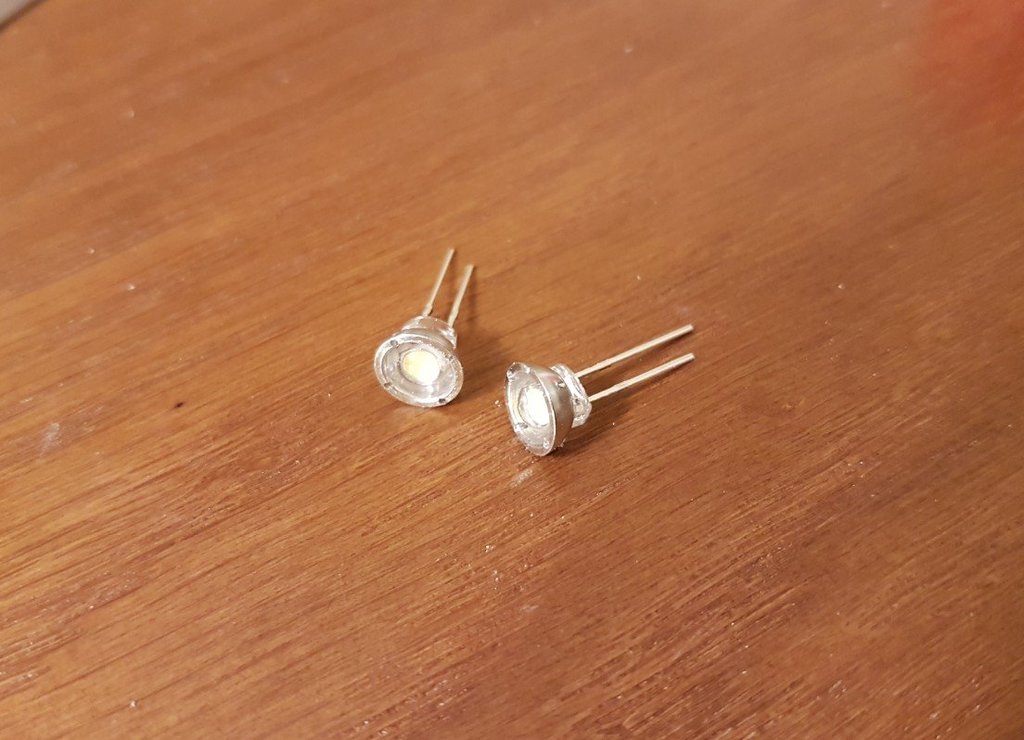

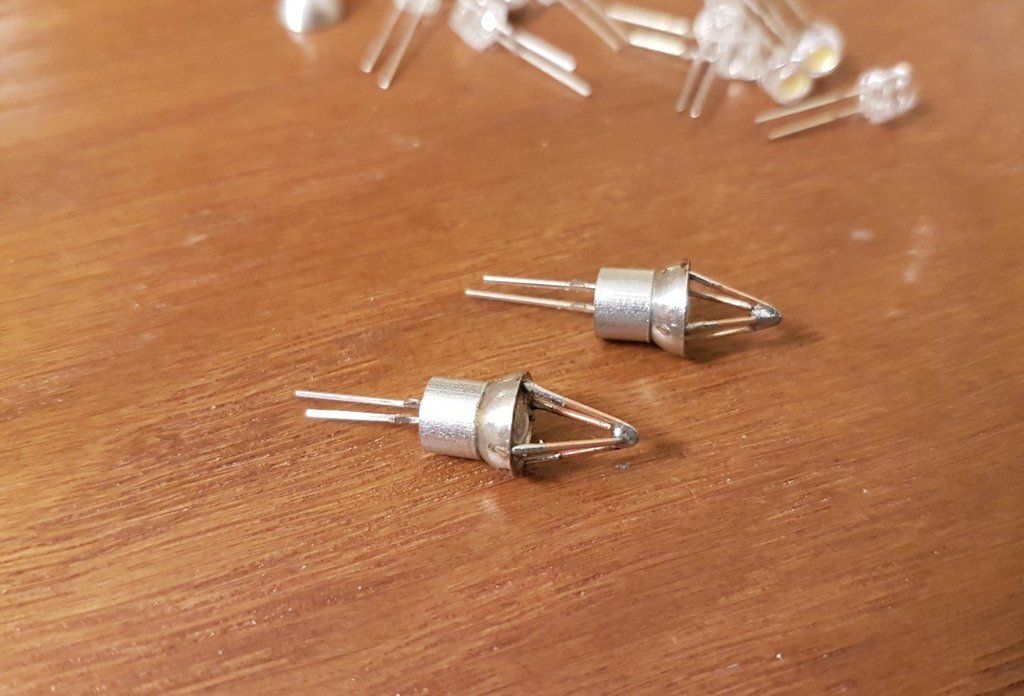

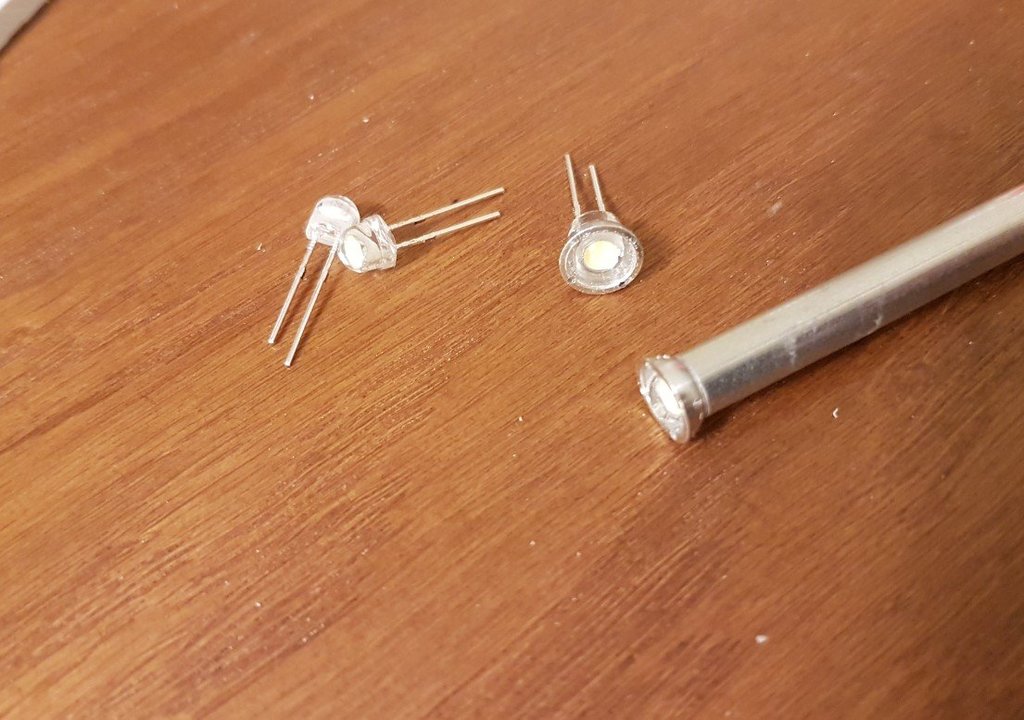

dopasowane do ledów...




z rurki aluminiowej zrobiłem obudowę lampy....




obudowy przycięte na długość 4 mm ......

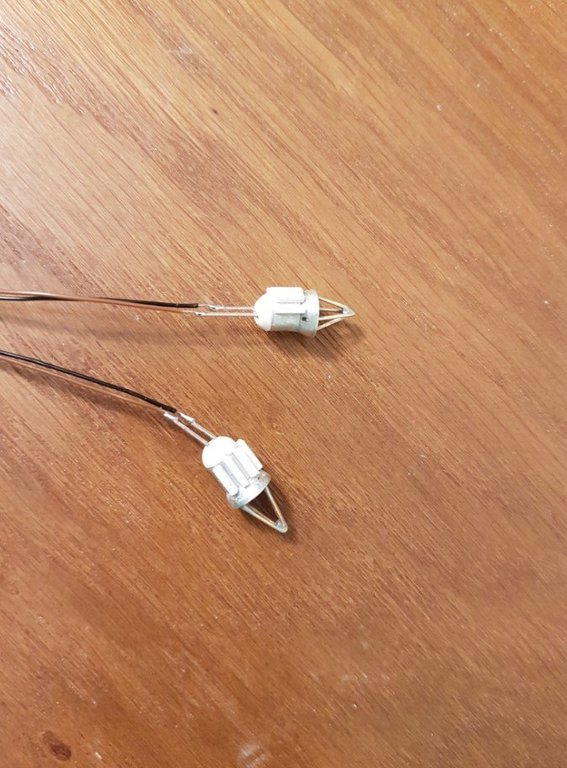

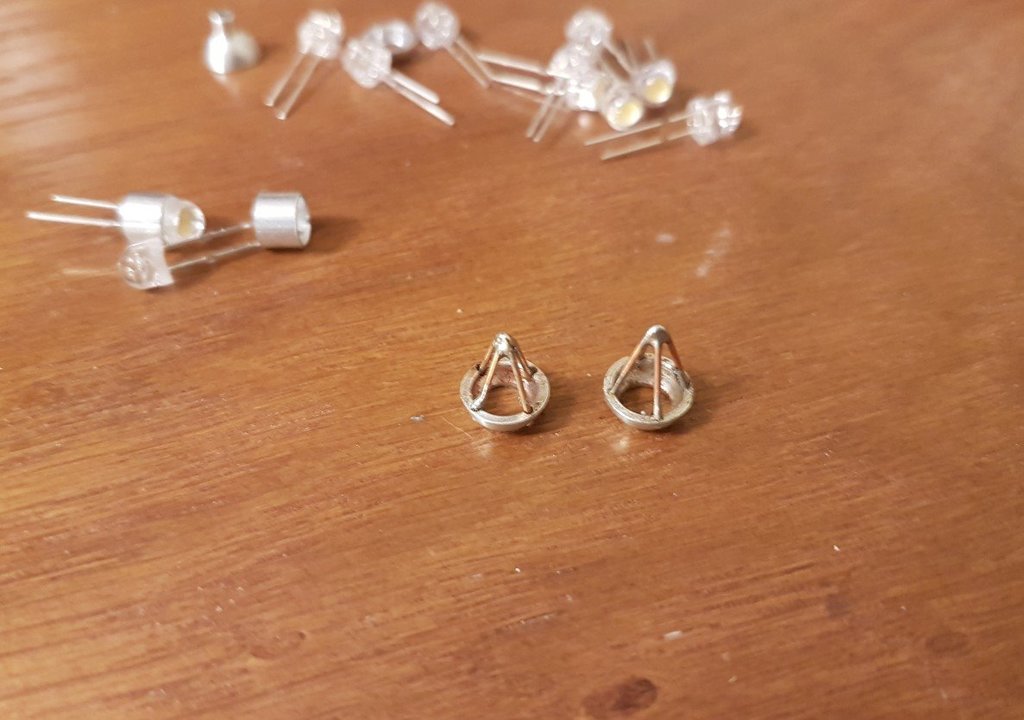

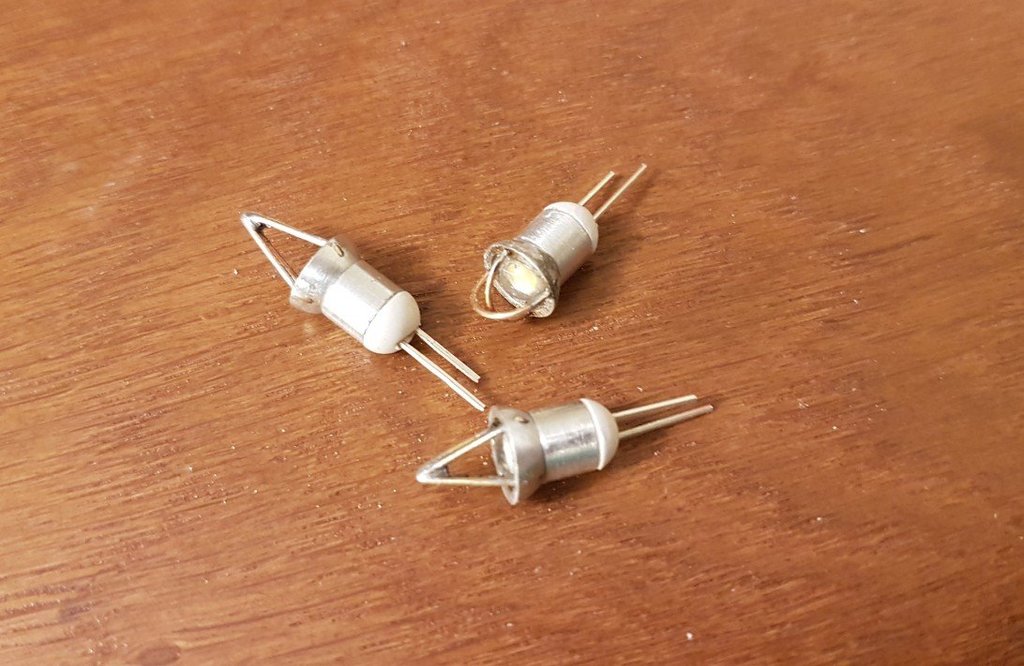

ochrona z drutu....




i tyle na dziś....




JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

Dolutowanie kabelki....


przykleiłem coś na wzór żeber chłodzących, ale jednak je zdjąłem, bo źle się prezentowały....

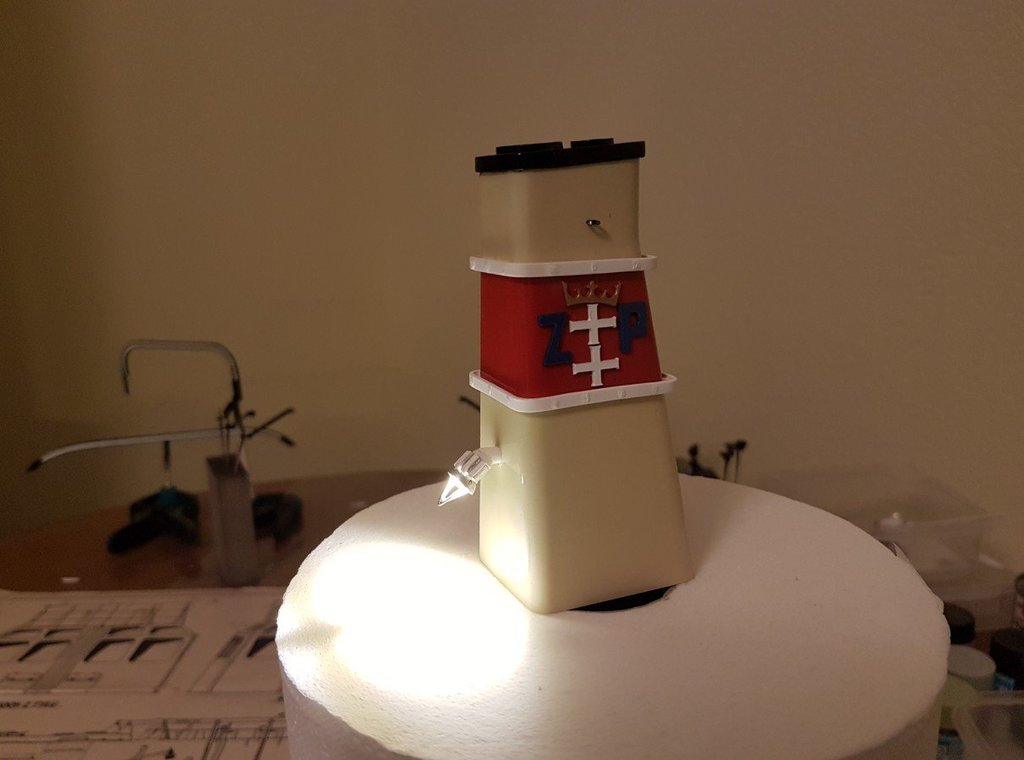

próba ze światełkiem....




żeberka zdjęte.....

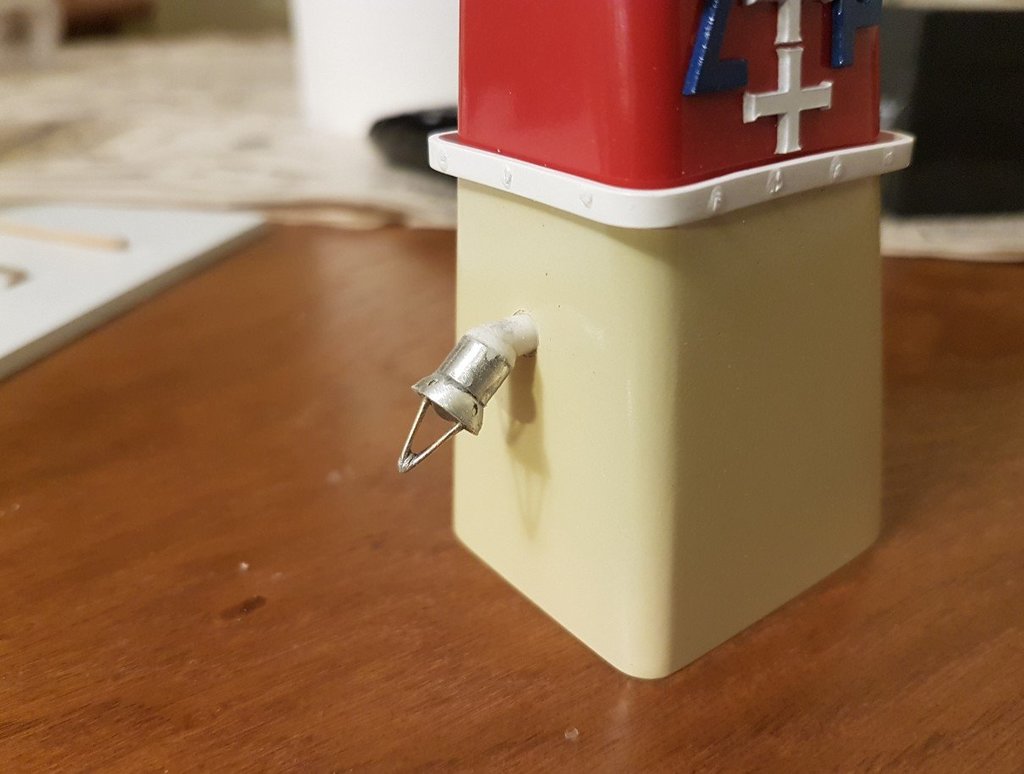

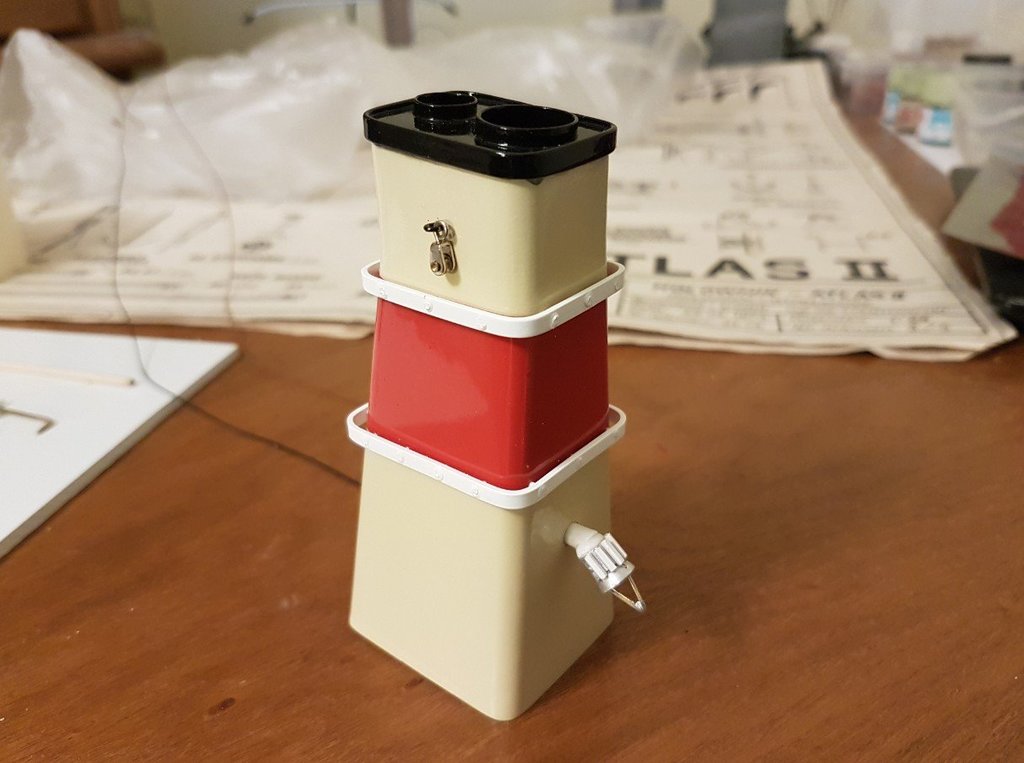

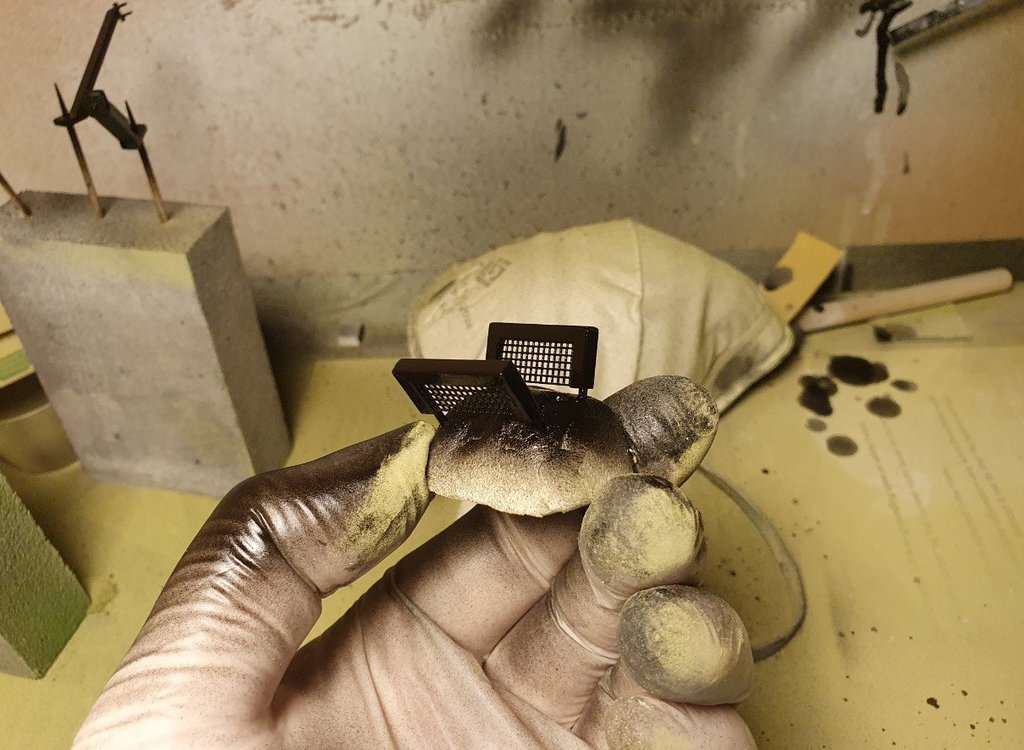

po malowaniu....

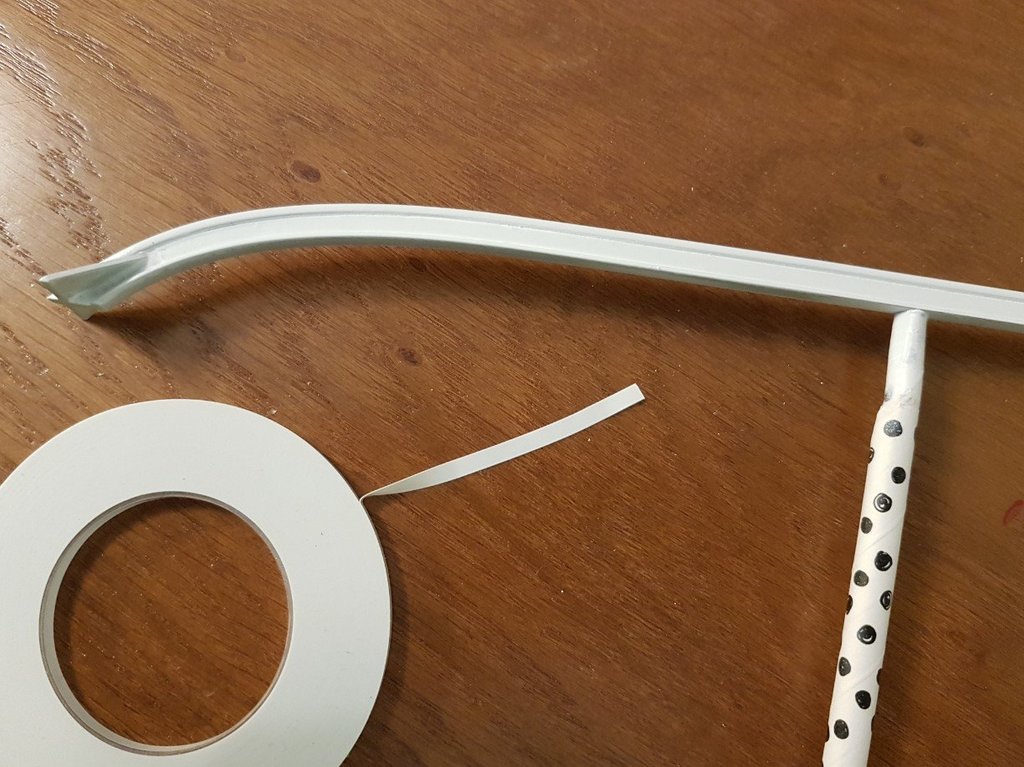

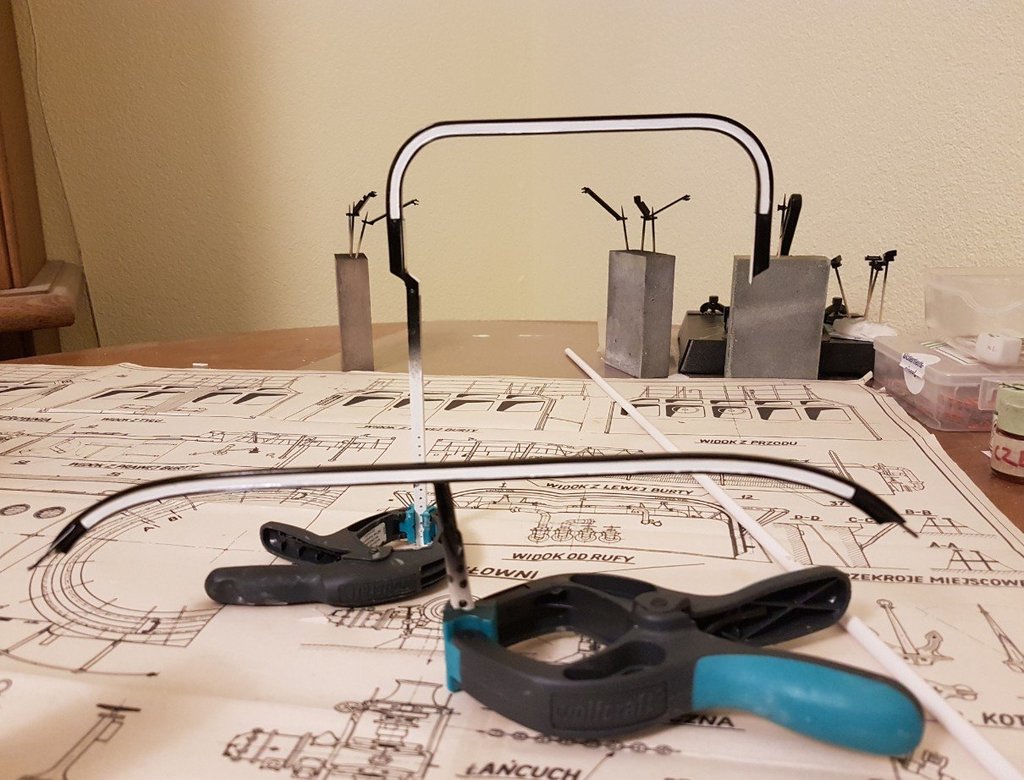

pałąki przed malowaniem na czarno, zamaskowałem część wewnętrzną taśmą winylową Tamiya szerokości 3 mm....




w trakcie malowania....

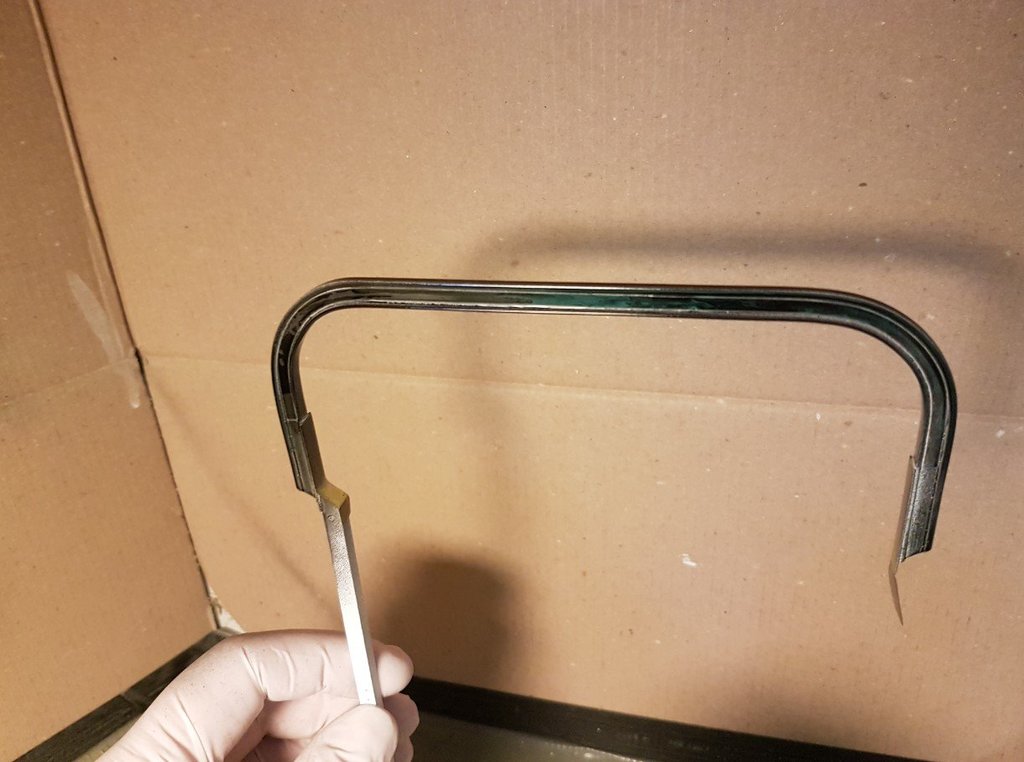

po odklejeniu taśmy, wymagało jednak retuszu. Jeszcze napisy - UWAGA HOL.




JADAR62

JADAR62

Opublikowano
  • Autor
Opublikowano

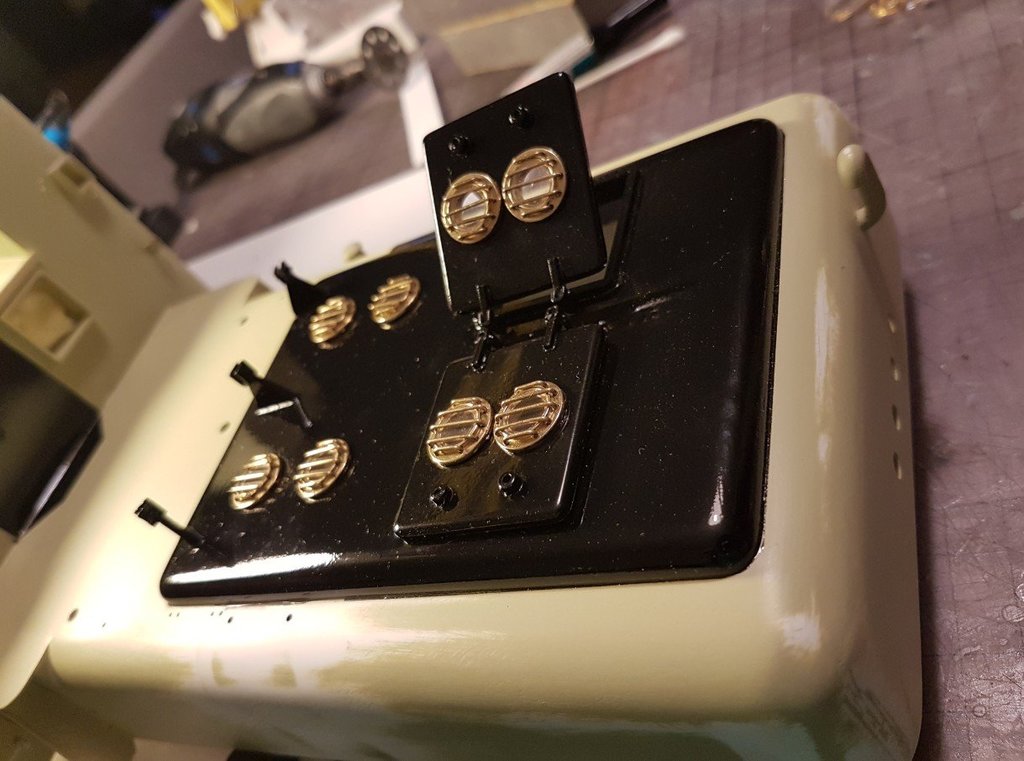

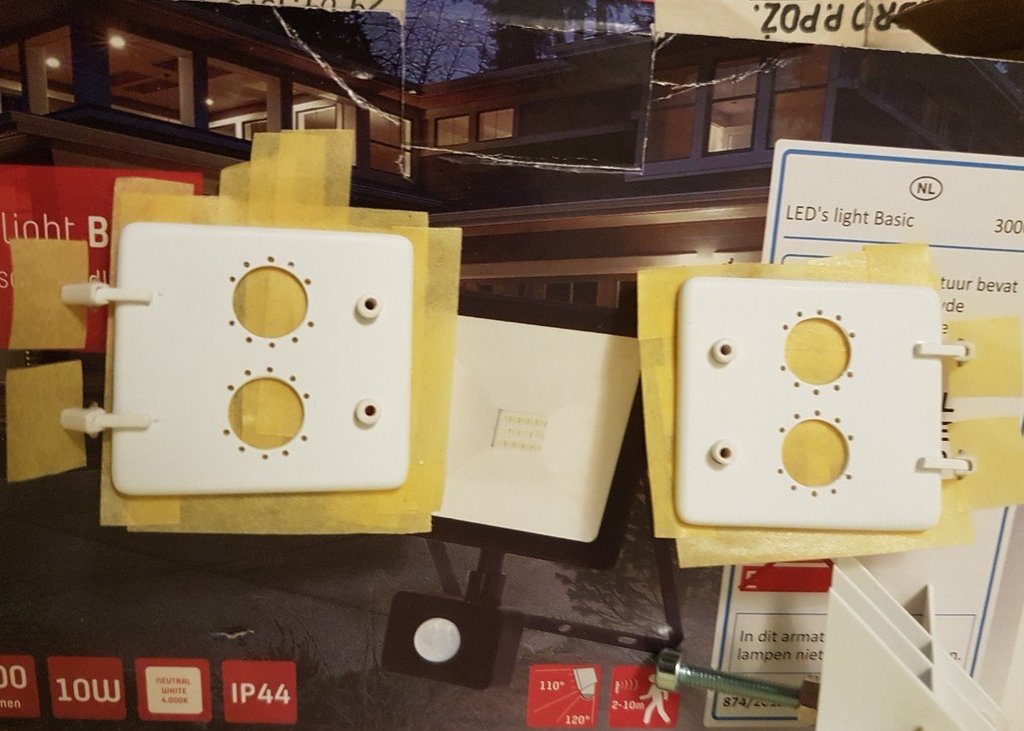

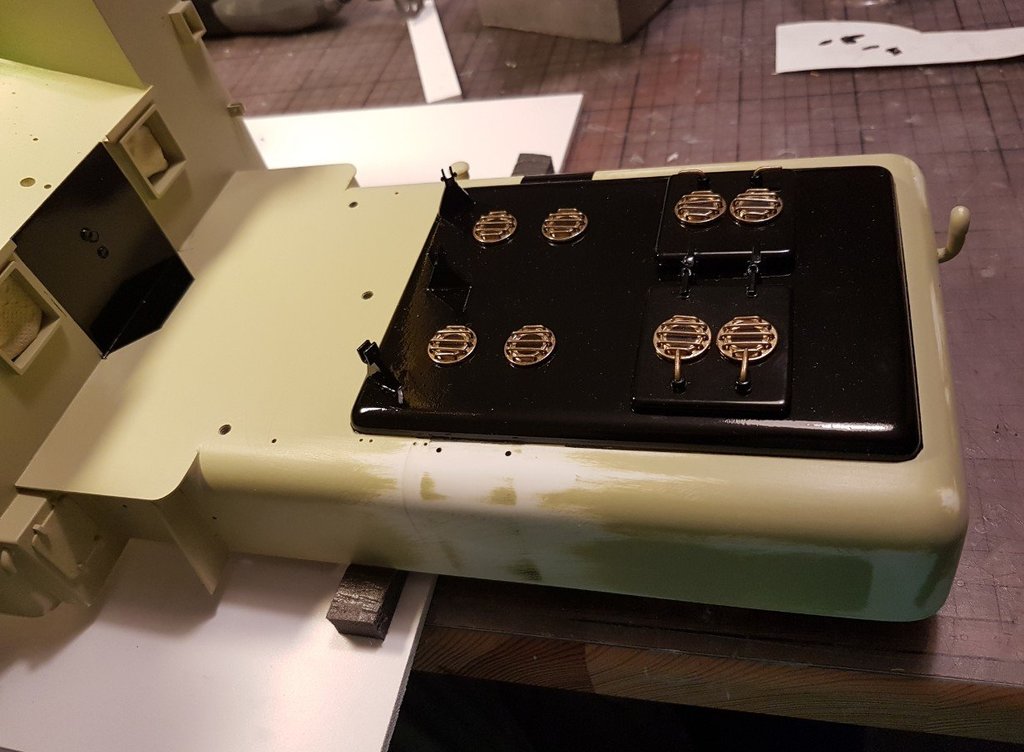

To już nie przymiarki, to montaż ostateczny. Doświetla na pokrywie maszynowni na miejscu....

Włazy nie są jeszcze zamocowane na stałe, ale będą otwierane i podparte w tej pozycji...




oraz blokowane w pozycji zamkniętej za pomocą skobli....
