Hercules tugboat steam

[pawel4090]

Kazimierz ty chyba nie śpisz, rozrysowujesz liczysz, mierzysz i oto takie coś już wychodzi. Może napisz co to za materiał , dla potomnych.

[kaczma2]

To są odpady z cięcia płyt PCV lub polistyrenu spienionego na tablice reklamowe. Często widać na płotach agencji ochrony. Dostałem w pracowni reklamowej.

[kaczma2]

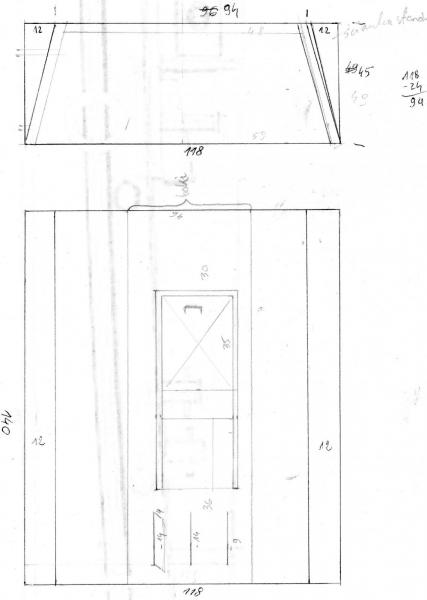

Mam mały problem. Na rysunku jest zasuwa. Fragment oznaczony klamrą. Jak jest zasuwa to coś zakrywa i teraz nie wiem w jakim położeniu pokaże się otwór i o jakim kształcie. Przypuszczam, że w tym położeniu otwór jest zakryty. Rysunek (należy obrócić w prawo) dotyczy części nadbudówki za sterówką pod kominem parowca.

[pawel4090]

Tak, zgadza się, jest on zakryty.  Po odsunięciu zasuwy, zapewne kształt będzie prostokątny, raczej nie okrągły.

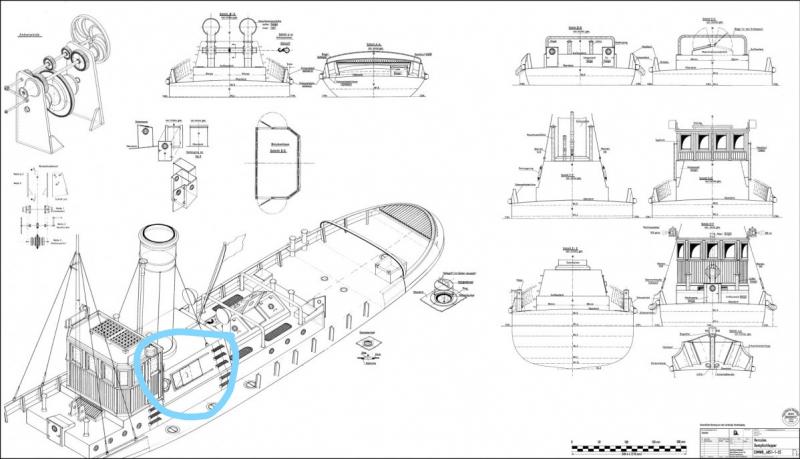

Wstawiłem zdjęcie i mowa o tej pokrywie zaznaczonej, to jednak ona jest do połowy otwarta ?

[cezar65]

Przez tą zasuwę - klapę to prawdopodobnie wrzucano bunkier , czyli węgiel....  .

Ona ma prowadnice , dlatego tak to wygląda.

[kaczma2]

Andrzej twierdzi, że węgiel wrzucano otworami w pokładzie. Są obok z wyciąganą rączką. Najpierw też myślałem, że wrzucano przez zasuwę ale to by było za blisko kotła. Prawie wszystko mam rozrysowane. Zostały maszty flagowe. Najgorzej było dobrać szerokość i ilość deseczek na sterówkę. Mnóstwo jest wsporników nadburcia ale to już kadłub.

Pozostał 1 element niewiadomy. Rurka o specjalnych kształtach, niska obok rury odprowadzającej parę i wywietrznika. Czy to jest gwizdek, syrena? Nic innego spełniającego tą rolę nie znalazłem. Najlepiej widoczny jest po najechaniu kursorem na okolice sterówka komin, na tym powiększeniu http://www.modelesreduit.com/hercules-steam-tug-1925-1932-m-1-25.html Dokładnie nad kołem ratunkowym.



I jeszcze jedno. Jak umieszczone są lampy na linie przed masztem żeby się nie obracały, np. od wiatru.



Znalazłem stronę z różnymi typami kotwic wraz z wymiarami. Ta akurat jest do mojego holownika http://www.sotra.net/products/anchors/stockless-anchors/klip-anchor

[kaszalu]

Bunkry węglowe były zazwyczaj na burtach lub między wręgami grodziowymi - łatwiej było zasypywać węgiel w otwory w pokładzie, po wsypaniu go na pokład z chwytaka żurawia portowego.

Wtedy po prostu łopatami zgarniano węgiel do otworów w pokładzie, a w większych jednostkach roztrymowywano go jeszcze w bunkrze taczkami .

Robota ciężka i brudna....

Na odrzańskich holownikach parowych, tzw. "holendrach" ( ciągnęły na holu po 5 - 6 barek 600 tonowych)  , palacz na zmianę wrzucał pod kocioł łopatą od 2 do 3 ton węgla i usuwał ok 1,5 do 2 ton popiołu...  Zależało to od jakości węgla i tego, czy płynął w dół czy w górę biegu rzeki !

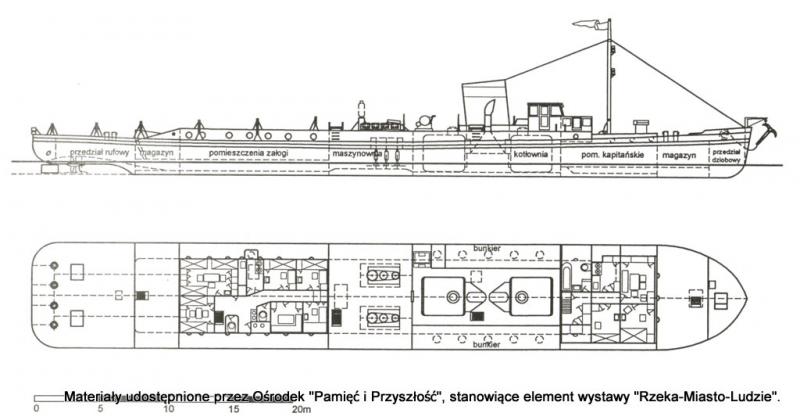

Na planiku poniżej widać okrągłe otwory bunkrowe przy kotłowni na obu burtach, proces zasypywania węgla do zasobni i rejs holownika parowego !

Ta odsuwana zasuwa służyła do szybkiego zwentylowania kotłowni np. po zabiegu szlakowania kotła, gdzie gorący popiół z pod paleniska był wybierany na taczki i usuwany a palenisko czyszczone - wtedy w kotłowni robiło się małe, smrodliwe "piekiełko" ! Zabieg musiał być powtarzany raz na wachtę, przed jej zakończeniem. Nowa zmiana obejmowała czysty kocioł. Odsunięte zasuwy pozwalały na szybkie  przewietrzenie kotłowni !

Pozdrowienia !

Edytowane 24 Września 2018 przez kaszalu

[pawel4090]

No kaszalu, sypnąłeś garść wiedzy, teraz to wszyscy wiemy, do czego te zasuwy były potrzebne i otwory na pokładzie.

Rzeczywiście, ciężka ta praca palacza. Fajnie,

że zapodałeś te fotki, z przyjemnością popatrzyłem, urokliwe te zdjęcia czarno białe.

[kaszalu]



Dla chętnych do pooglądania - fajna i spora  galeria !!



https://sites.google.com/site/odraczasimiejsce/port-wroclaw



i dwie wyjęte z niej na zachętę fotki .

Na holowniku "Śląsk" widać że pracuje jeden kocioł ( prawoburtowy) drugi prawdopodobnie jest w tej chwili szlakowany i czyszczony tak jak to opisałem powyżej.

Edytowane 24 Września 2018 przez kaszalu

[pawel4090]

Super foty, lubię te klimaty , sorry, że zaśmiecamy wątek kolegi ups

[JADAR62]

Szczecin dziś bez pchaczy i barek. Nie ma uroku jak kiedyś.

[kaczma2]

Umknęły dwie sprawy o których pisałem.

[kaszalu]

Powiększyłem ten rysunek ( trochę słaba rozdzielczość ...) ale na tej rurze widać coś jakby zawór w połowie wysokości.

Może to być wyprowadzenie wody z pompy wodnej na pokład ( taki hydrant np. do płukania pokładu ) lub też wyprowadzenie pary na pokład dla różnych celów.

Dobrze było by poszukać zdjęć tego holownika - może coś będzie lepiej widać !

Te lampy musiały być opuszczane do czyszczenia, napełniania i zapalania ( wtedy gdy były jeszcze naftowe ) . Detali brak, ale zazwyczaj lampy były na stalowej podstawie w kształcie litery L, na "plecach" której było z jednej strony mocowanie liny a z drugiej strony były dwie  przelotki jedna nad drugą przez które przesuwała się lina ( czyli z tyłu podstawy przechodziły dwie równoległe liny) .

Lina w górnej części masztu przechodziła przez bloczek . Można było opuszczać lampy i je podnosić , a po zamocowaniu na knadze układ się usztywniał i lampa stała prosto w płaszczyźnie prostopadłej do osi kadłuba.

Edytowane 25 Września 2018 przez kaszalu

[kaczma2]

Tak mi wyglądało, że lampy były wciągane. Bardzo podobny jest Cap Sizun. Znalazłem 3 filmy. Na jednym modelarz zrobił gwizdek w miejscu rurki z zaworem.

[kaszalu]

No właśnie  - a na tym filmie widać w pokładzie okrągłe włazy zasypowe do bunkra węglowego !



Minuta filmu 7.06 - odkryty luk zasypowy i widać węgiel w bunkrze !!



https://playveep.com/watch?v=25YC8eg9Lq8

Edytowane 25 Września 2018 przez kaszalu

[kaczma2]

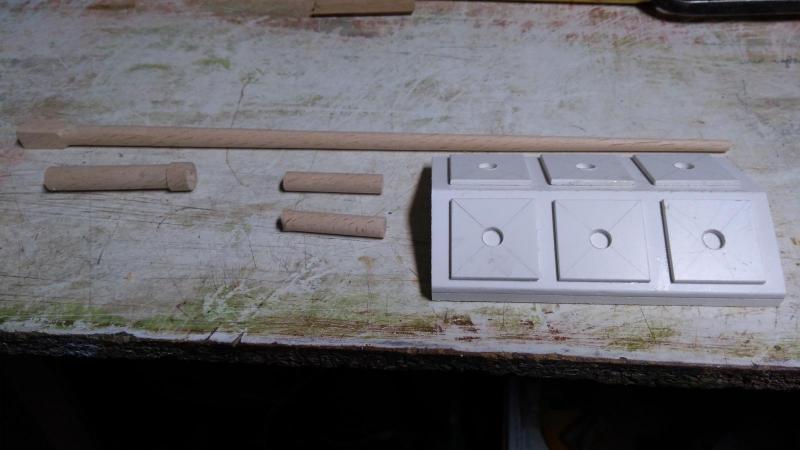

Zasuwy zrobione. Jeszcze tylko otwóry. Przykleiłem pokrywy nad maszynownią 6 szt.  Zrobiłem cokoły masztu z dębiny. Zabrałem się do cięcia listew do toczenia i zacząłem toczyć maszt. Z kantówki zrobił się wałek, cdn.

[kaczma2]

Maszt wytoczyłem, pachołki 2, ma być 12 i pachołek na dziób. Co nowego na zdjęciu.



Zdjęcie Cap Sizun, bardzo podobny.

[pawel4090]

Rzeczywiscie, bardzo podobny. Robota koledze pali się w rękach, no cóż ja licze na sobote, aby zacząć strugać wręgi.

[kaczma2]

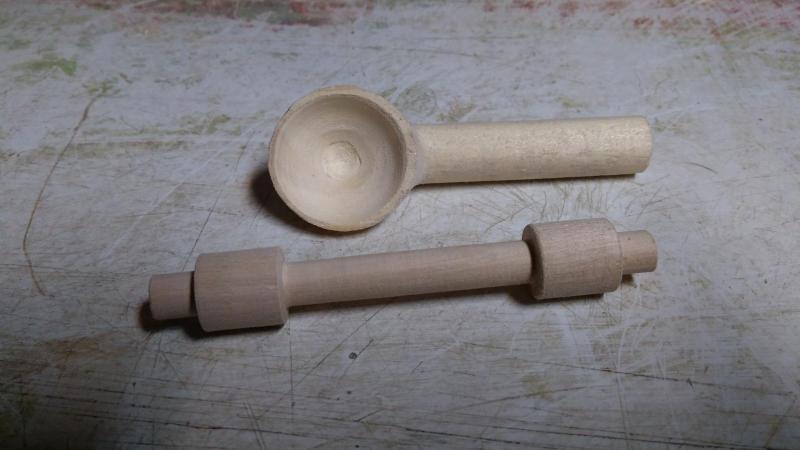

Dzisiaj wytoczyłem pozostałe 10 pachołków i część przy nawiewnikach fajkach. Wystrugałem 1 nawiewnik ale nie do końca. Kawałek otworu zrobię z góry. Przewiercić od dołu nie mogę. U dołu musi być pełny na wkręt. Przyklejenie na styk za słabe. Mogę też przewiercić i zakołkować.

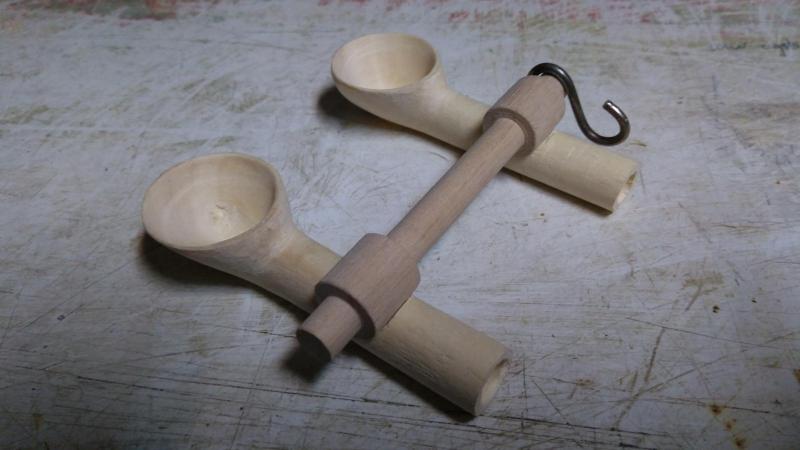

Dalsze prace. Drugi nawiewnik zrobiony i przewiercone wzdłuż. "Miski" wyszlifowałem kamieniami  na trzpieniach. Skompletowane do sklejenia.

[kaczma2]

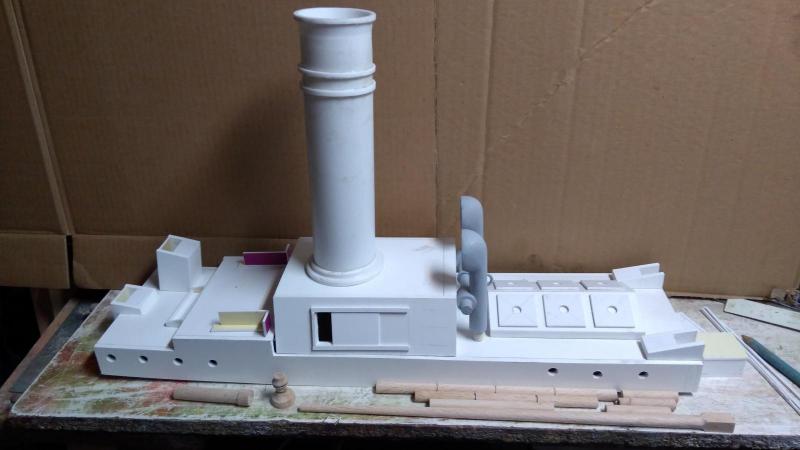

Doszły części. Wszystko razem.
