PROJEKT mini XSV 20


Rekomendowane odpowiedzi

Wiatm jak już wspominałem w powitaniu pracuje w firmie która zajmuje się budową łodzi co za tym idzie mam dostęp do ich mniejszych braci (formy) więc postanowiłem stworzyć takie cudo dla siebie a że jest to mój pierwszy taki projekt i nie mam w tym dużego doświadczenia tylko tyle co widziałem i czytałem w internecie,i tu jest rola dla dobrych ludzi z tego forum żeby pomóc mi spełnić moje marzenie.Mam zarys tego wszystkiego w głowie i wiem jak by to miało wyglądać i jak być napędzane oczywiście będę wrzucał wszystkie zdjęcia i filmy z budowy na bieżąco myślę że może to być ciekawy projekt i nie wykluczone że pójdą za tym kolejne.



Więc zaczynamy



wymiary łodzi to 150x38

waga myślę że około 8kg pewny nie jestem swoją łódkę zacznę robić na dniach ale będzie podobna jak na zdjęciach w planie mam położyć 2 warstwy włókna 300 oraz 900 powinna być mocna

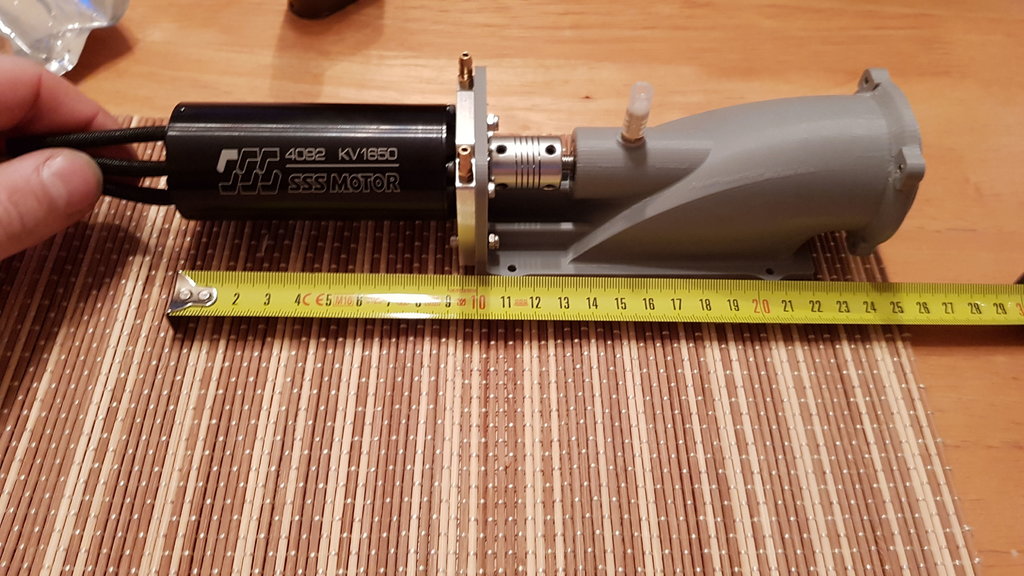

napęd : 2x turbo jet jak w prawdziwej i na tym mi zależy myślałem nad jetami 40mm bo łódż jest dość sporapost-22262-0-39817400-1574100117.jpg

silniki : 2x aquastar 4084-620kv  co do tego nie jestem pewien i się nie znam za bardzo wrzucam co znalazłem w internecie chciałbym żeby to była szybka łódka

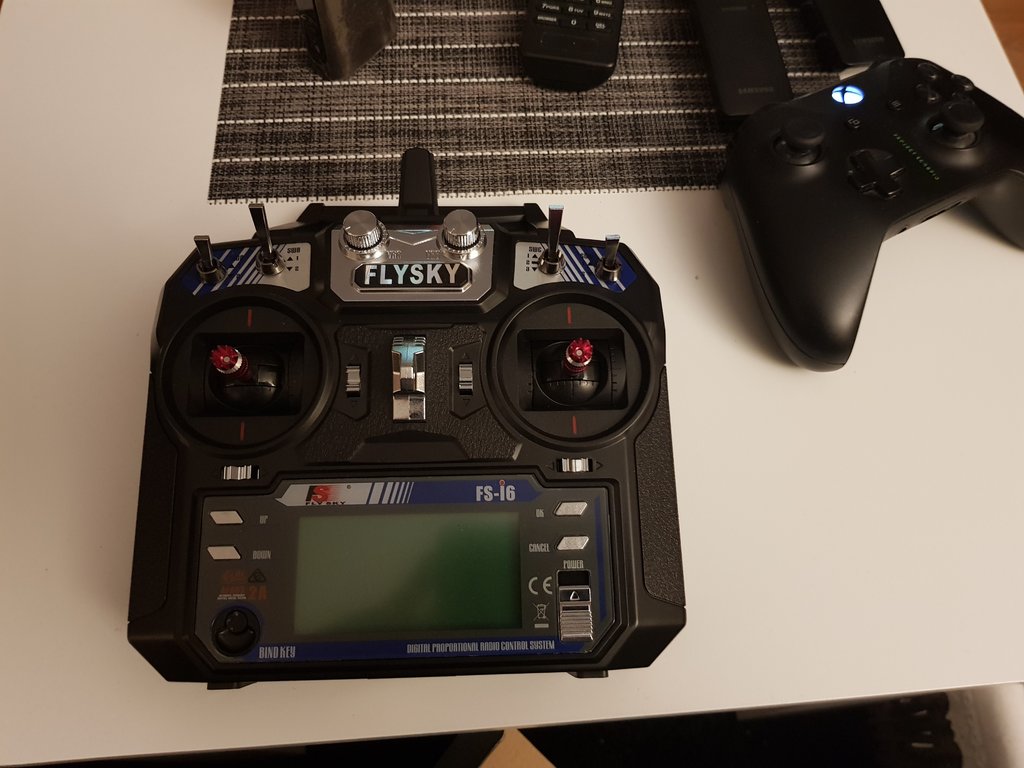

Aparatura: FlySky FS-i6 6CH - Telemetria - 2,4GHz Mode 2 - LCD + odbiornik FS-iA6B

Serwo: 2x EMAX ES-3003 - 17.5g - 3-3,5kg/cm - analogowe

regulator ; ??

akumulator: też do nie wiem jakie powinny być czy dwa wystarczą czy trzeba cztery?

jeżeli o czymś zapomniałem proszę pisać

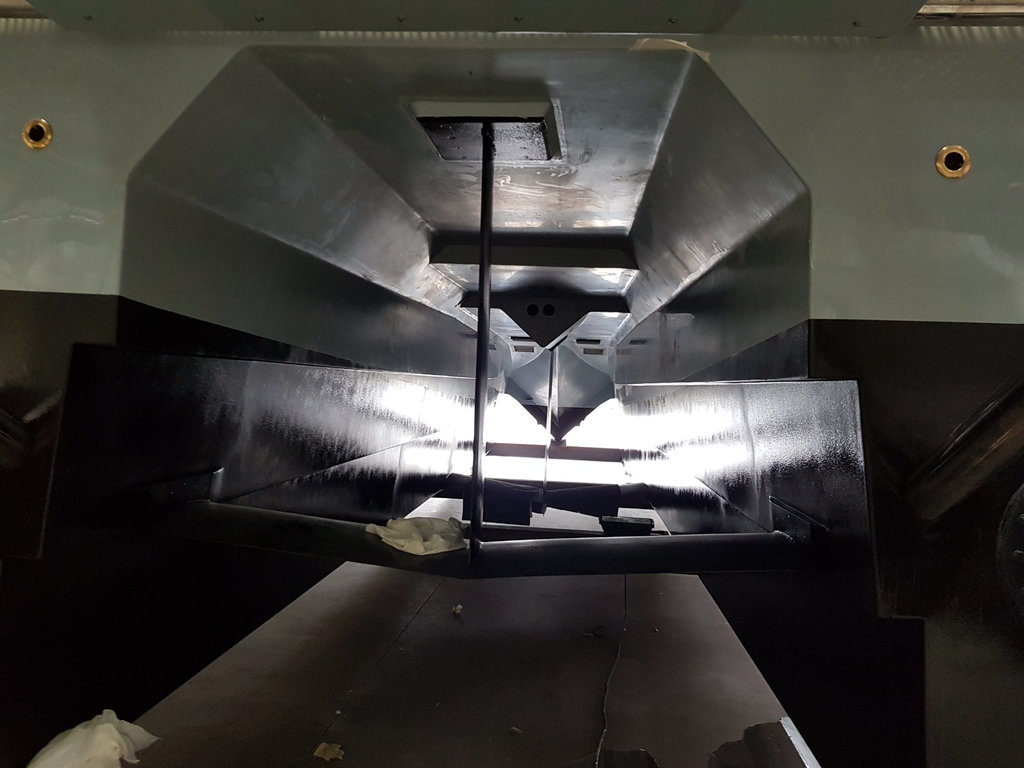

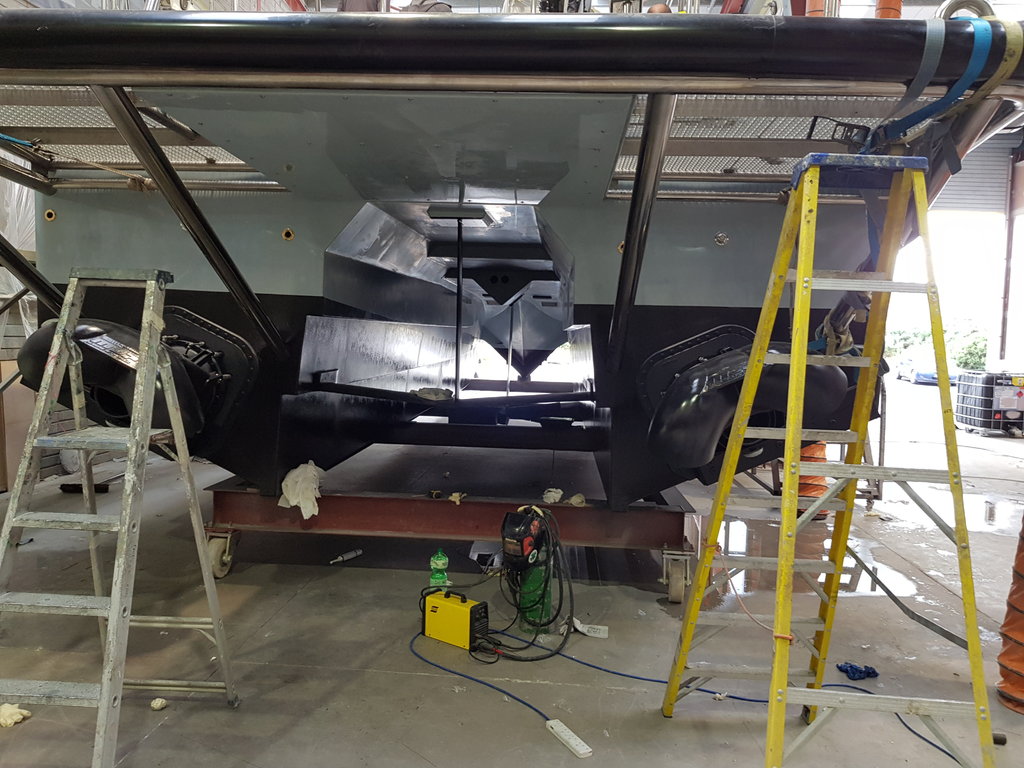

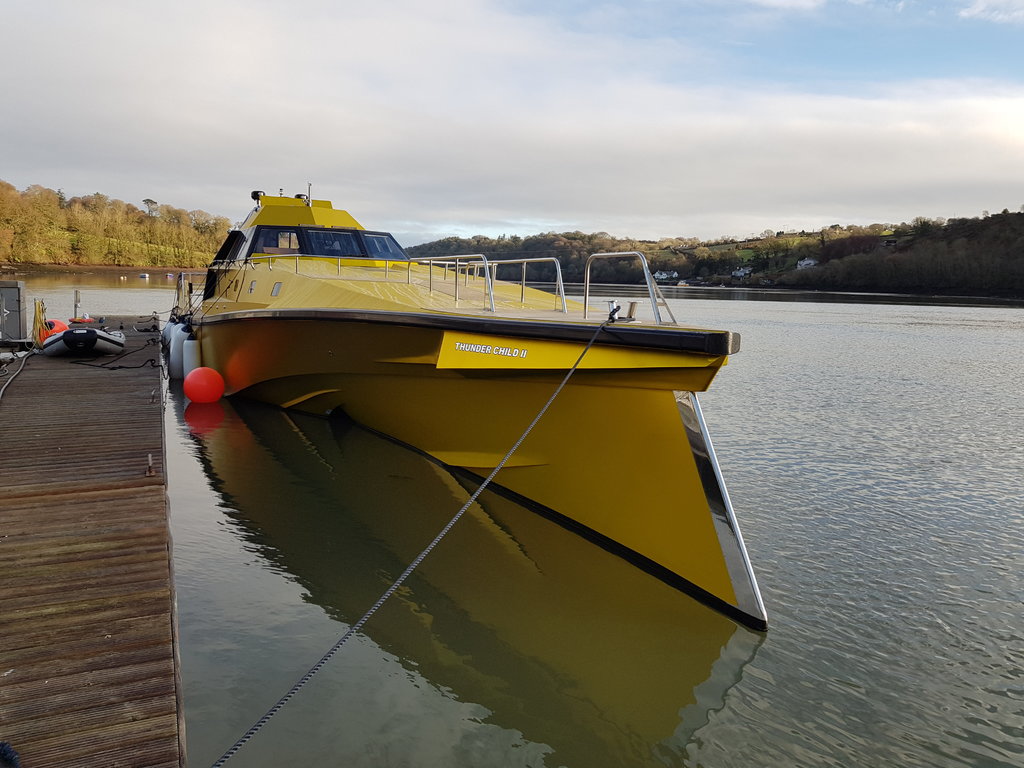

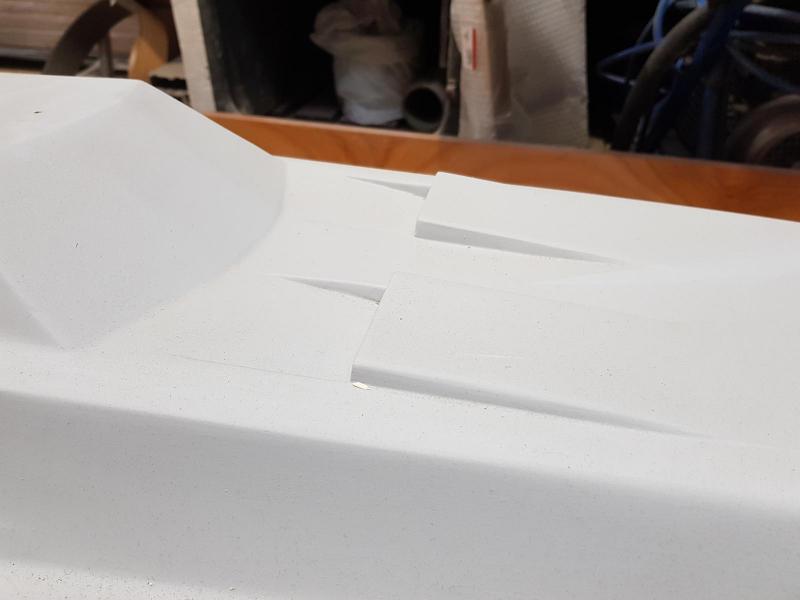

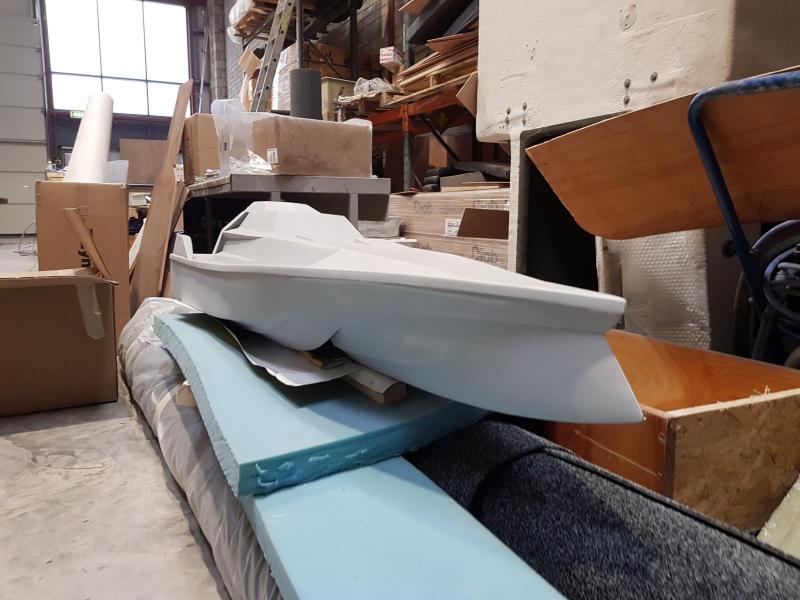

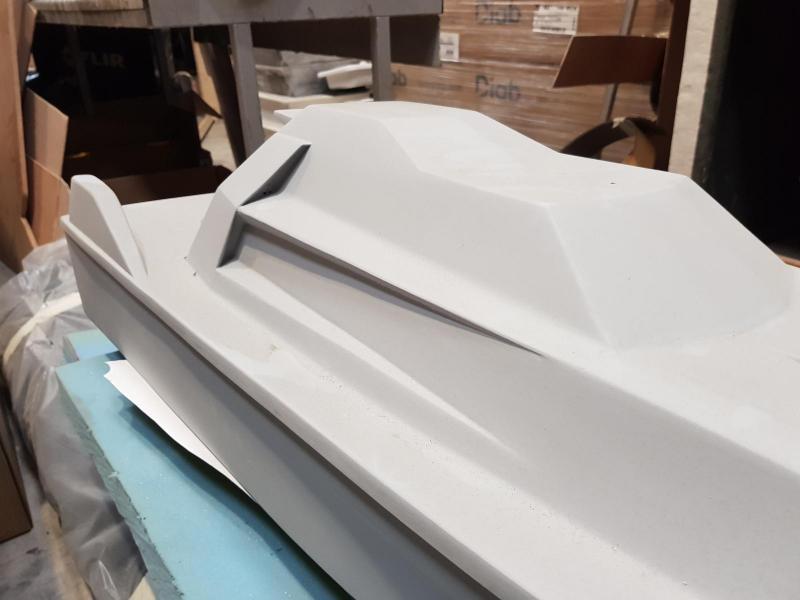

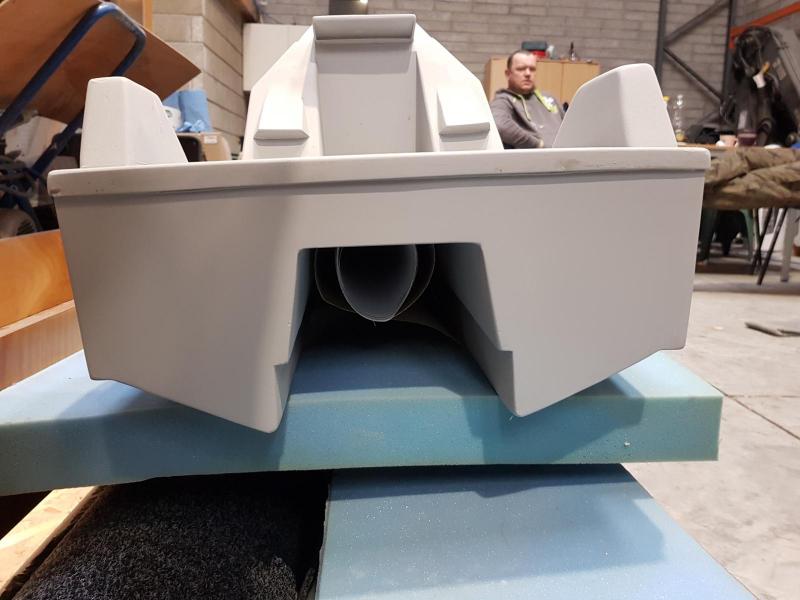

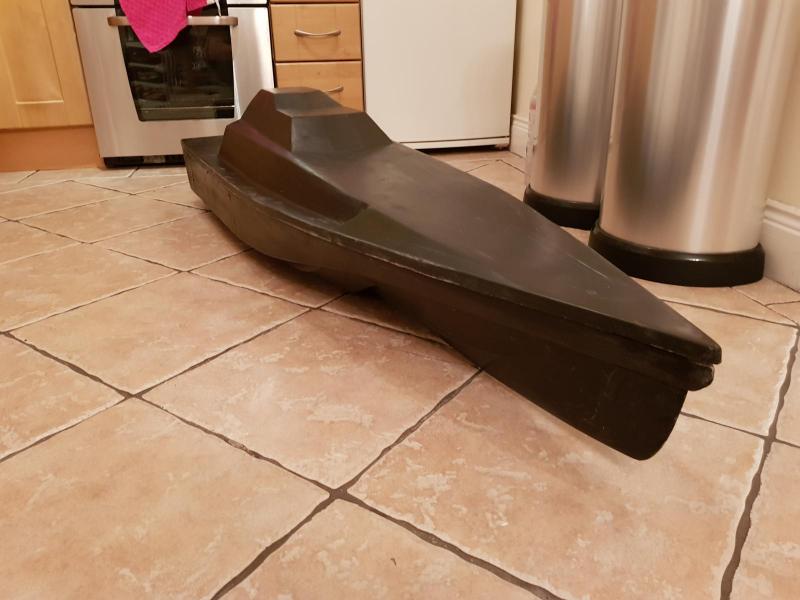

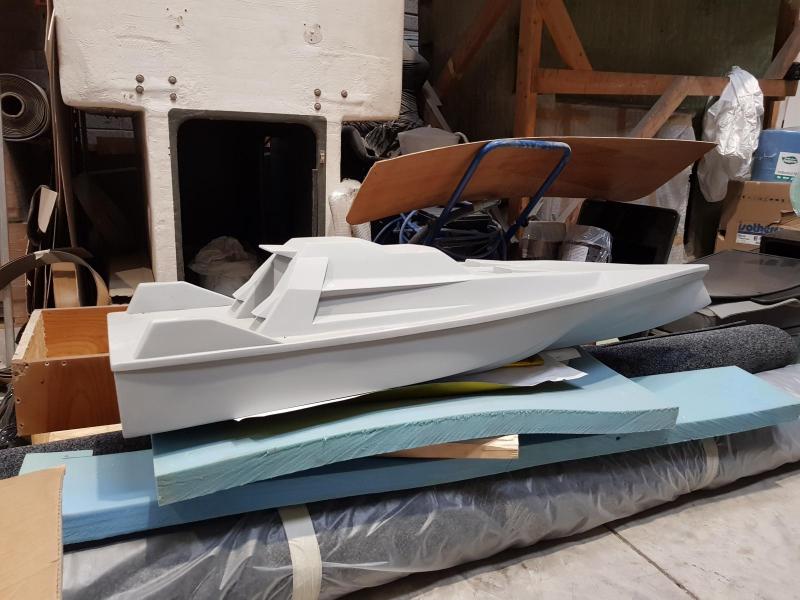

oto wstępnie kilka zdjęć modelu który zamierzam zbudować








Dziękuje i pozdrawiam

Adam









  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

silniki:TURNIGY AQUASTAR 3974-KV2200 2x

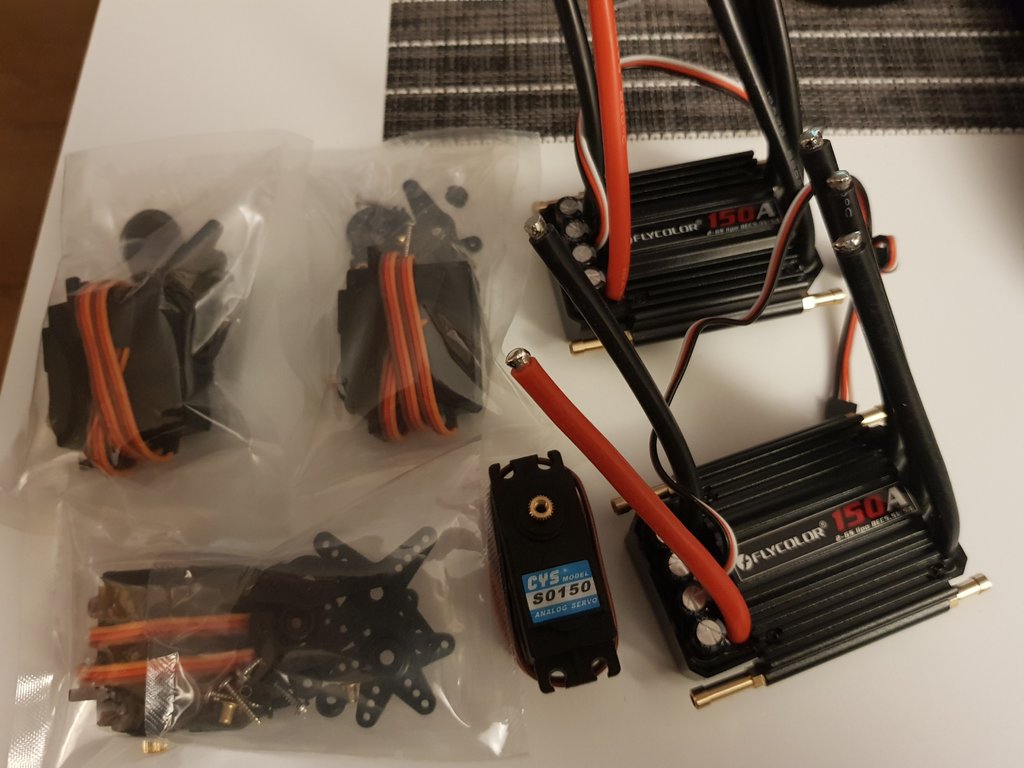

regulator:ESC FLYCOLOR BOAT 150A 2x

baterie:6S1P 22.2V 6200mAh 30C EC5 2x

serwo:Savox #SW-0250MG 2x

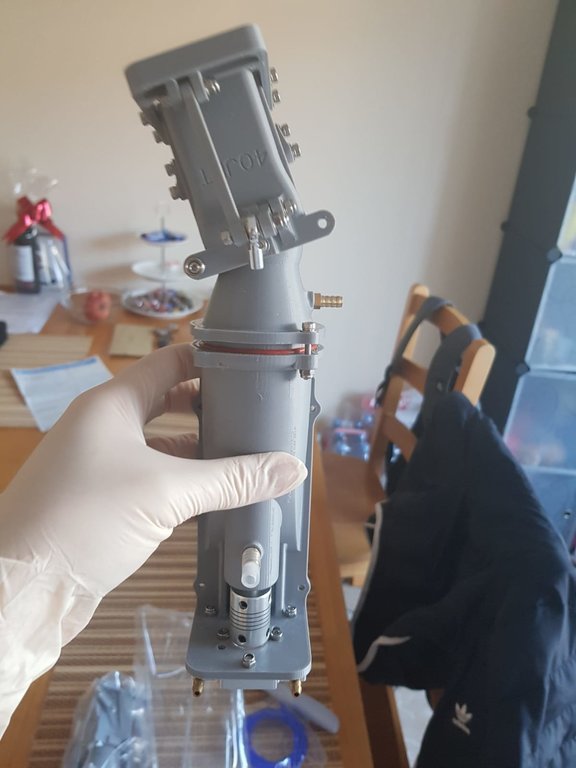

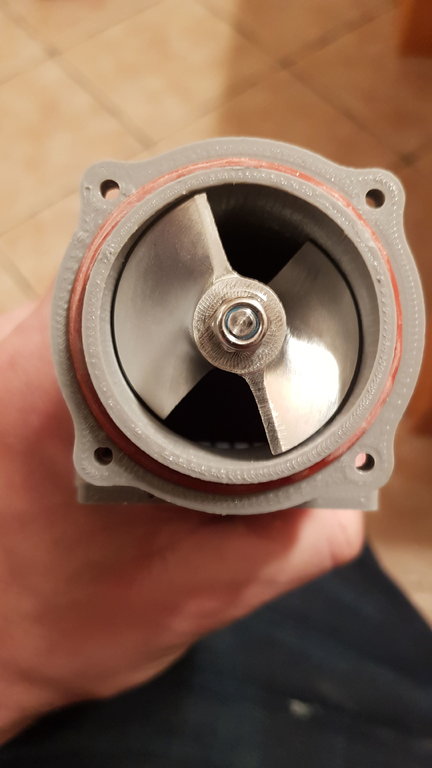

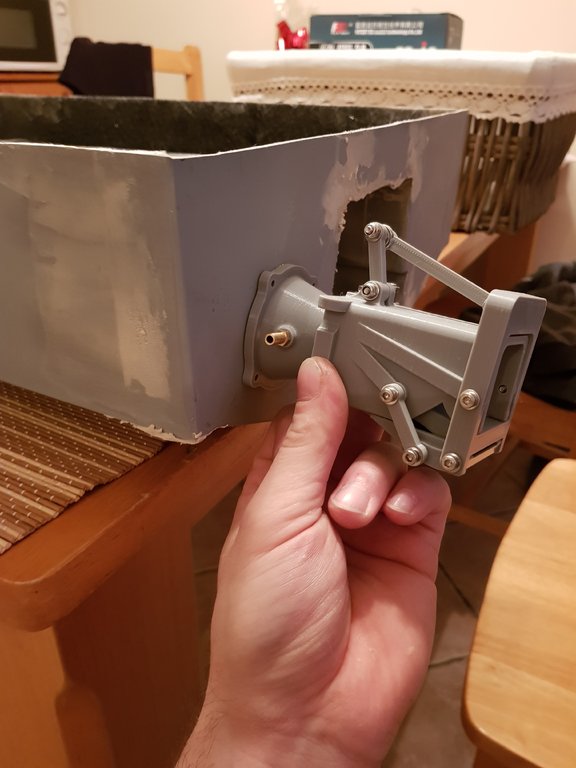

no i znalazłem lepsze jety tylko wymienię śruby na aluminiowe

czy taki zestaw dał by radę??


Odnośnik do komentarza
Udostępnij na innych stronach

  • 4 tygodnie później...

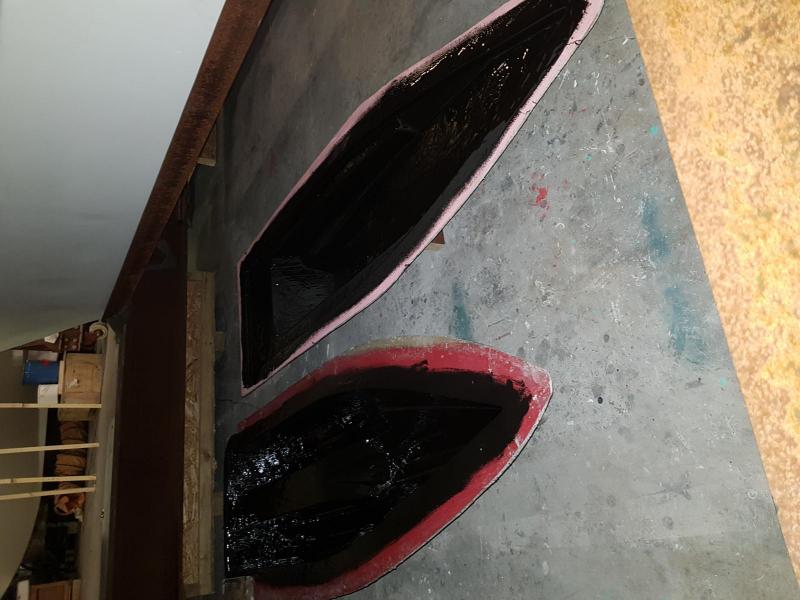

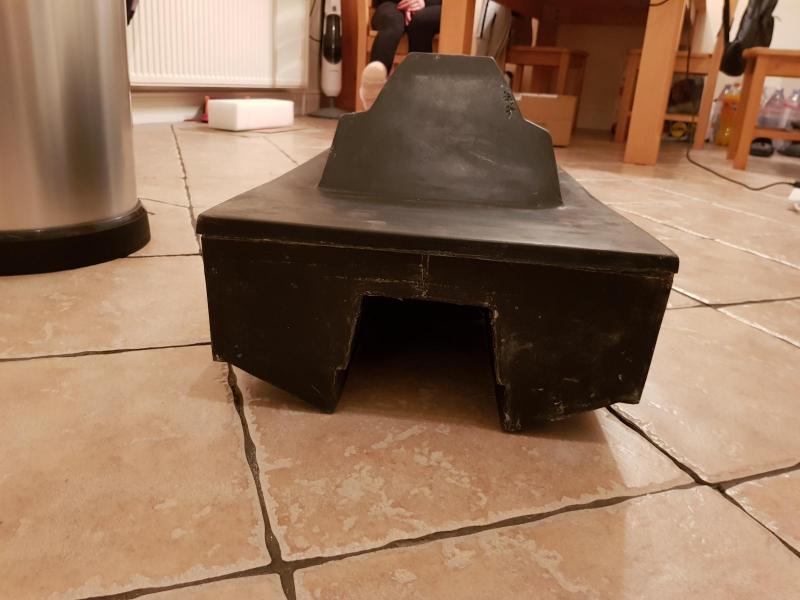

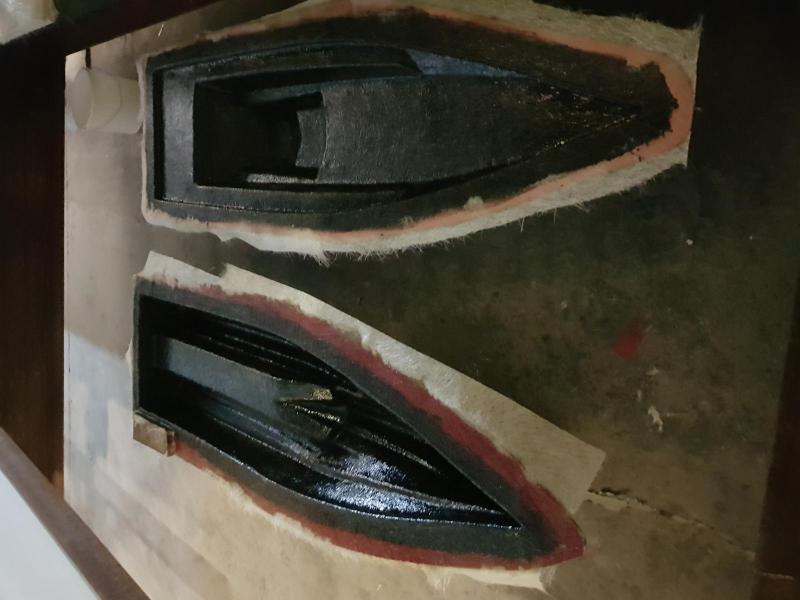

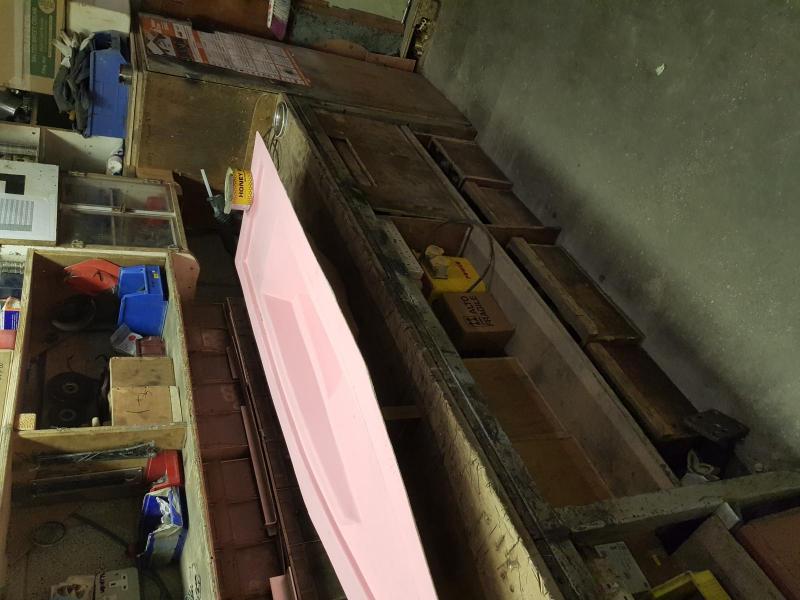

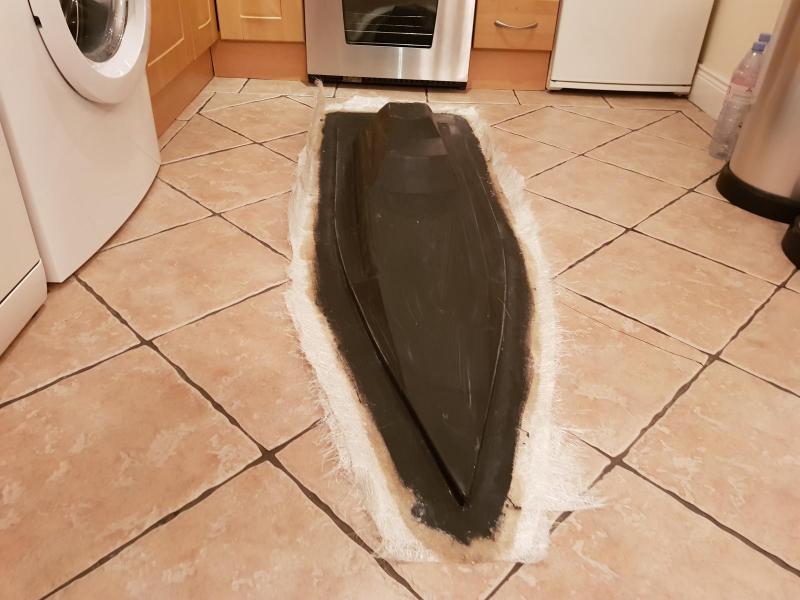

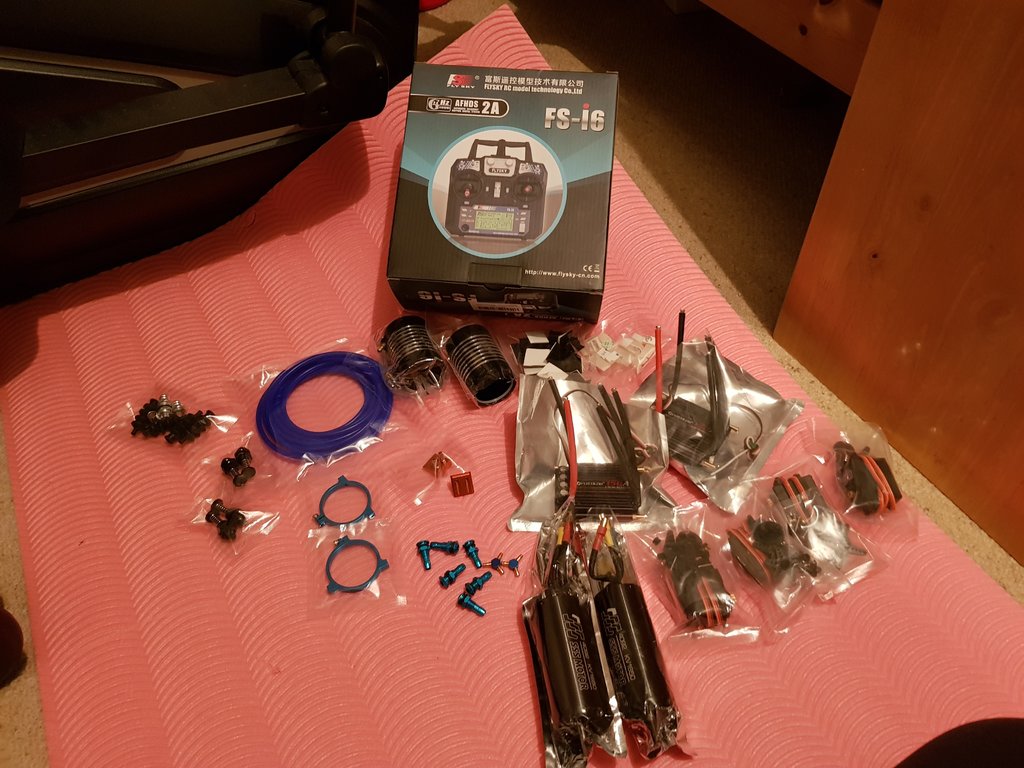

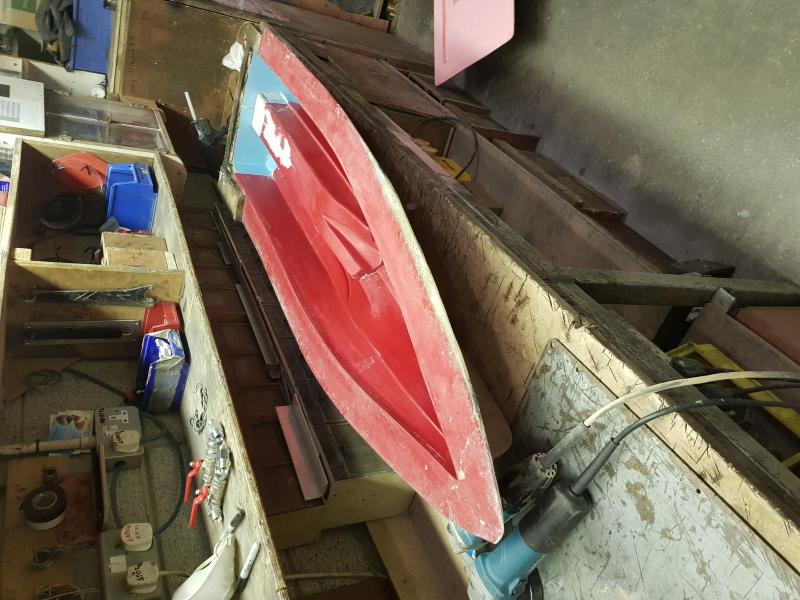

Witam małymi kroczkami do przodu waga po wyciągnięciu z formy to 6.5kg jety,silniki,regulatory i serwa w drodze :)

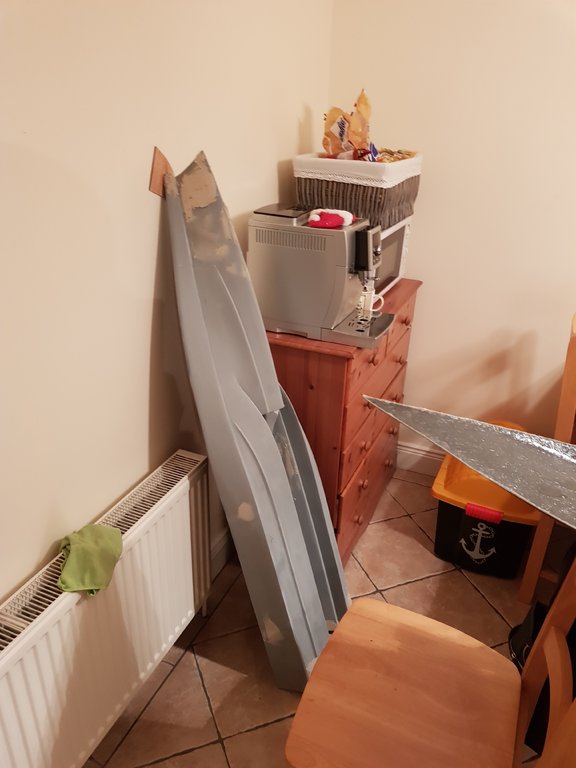

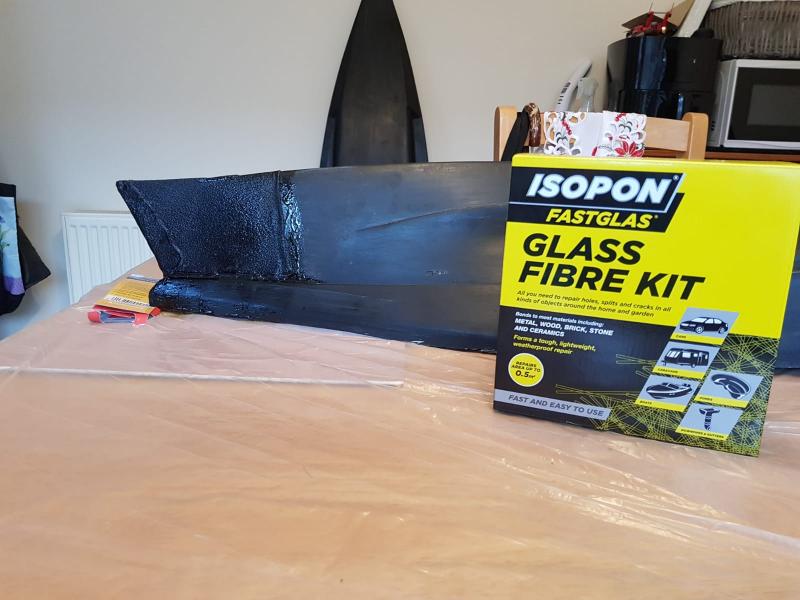

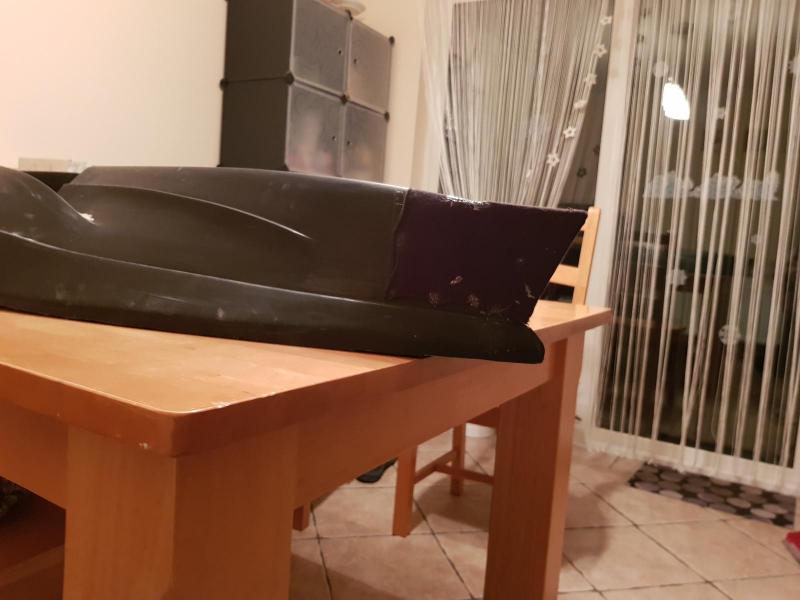

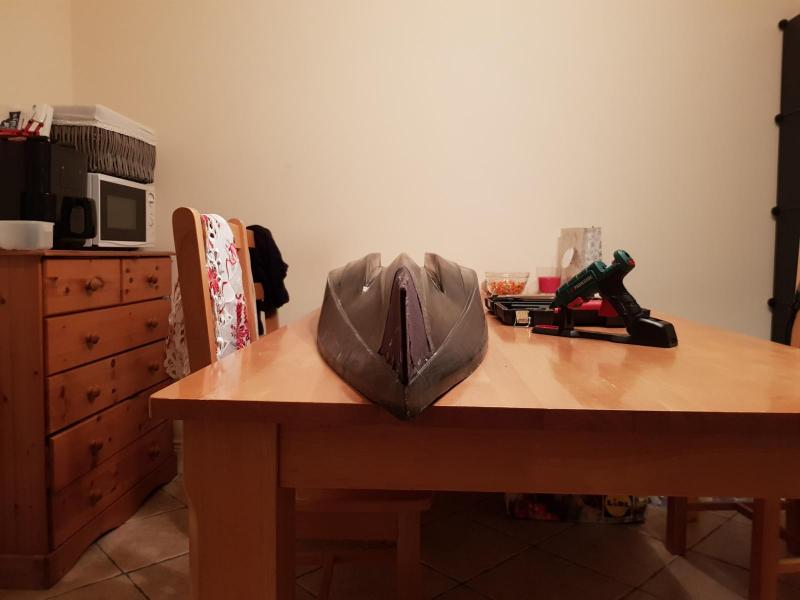

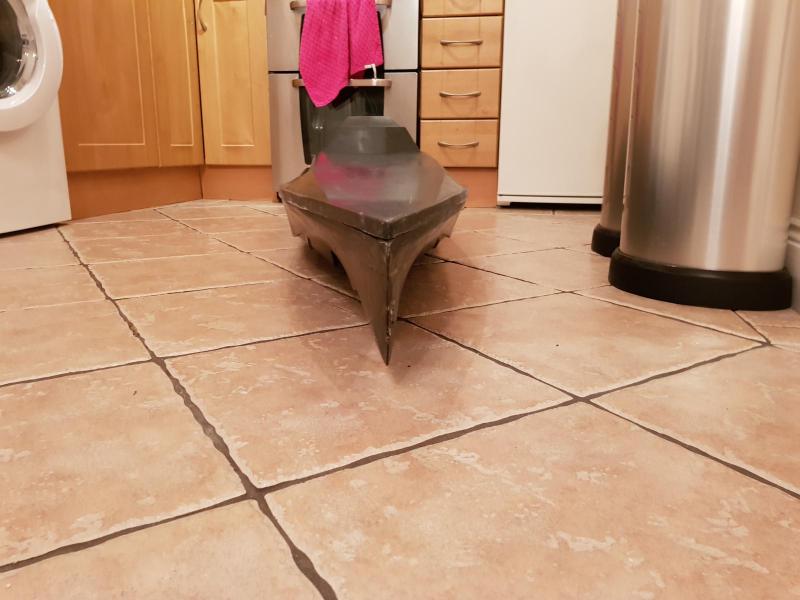

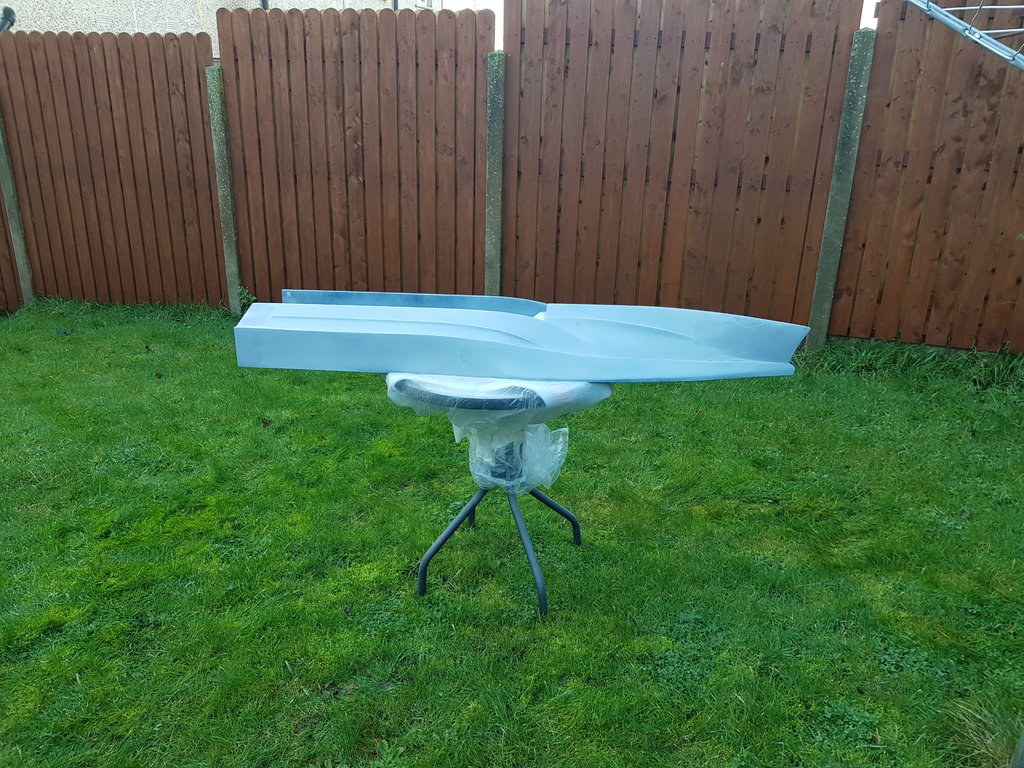

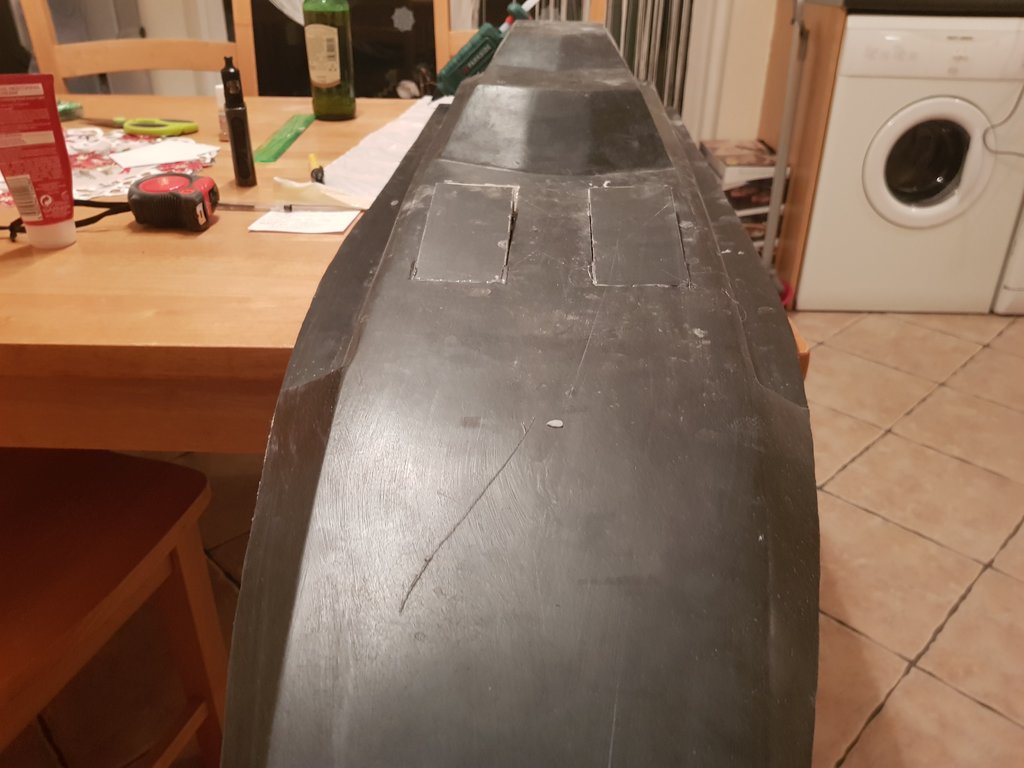

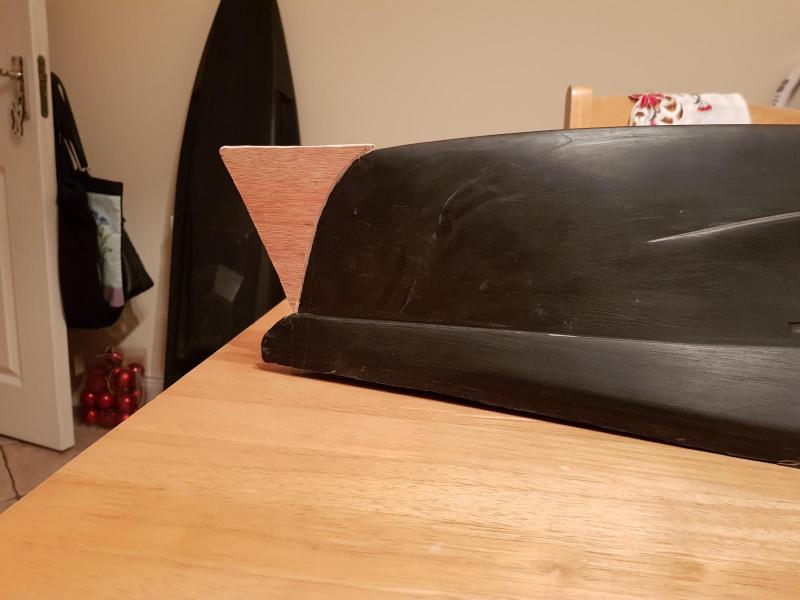

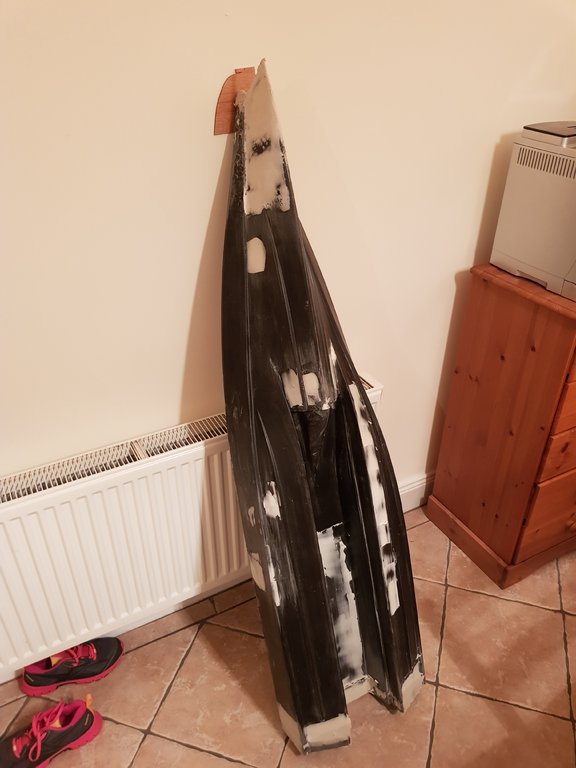

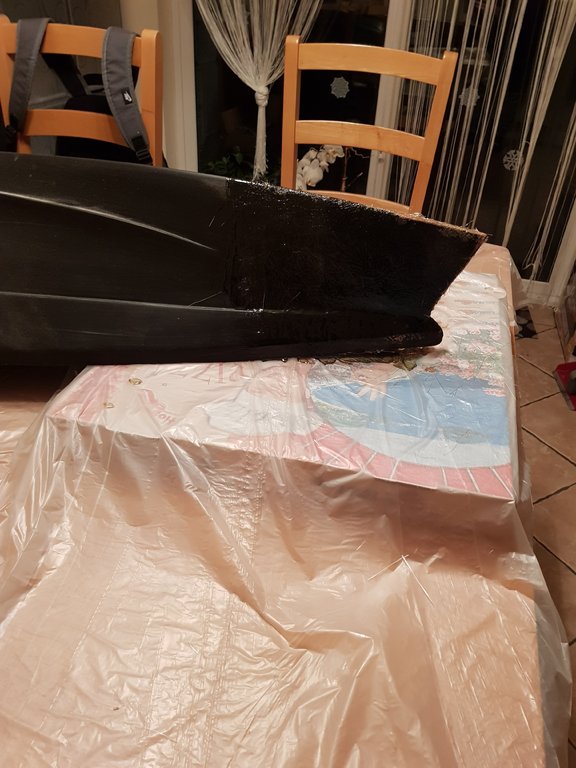

Narazie jestem jak na ostatnim zdjęciu dorabiania dziobu tz mam już wyszlifowany medalem właściwy kształt zostało mi wrzucić jedną warstwę włókna.















Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 miesiąc temu...

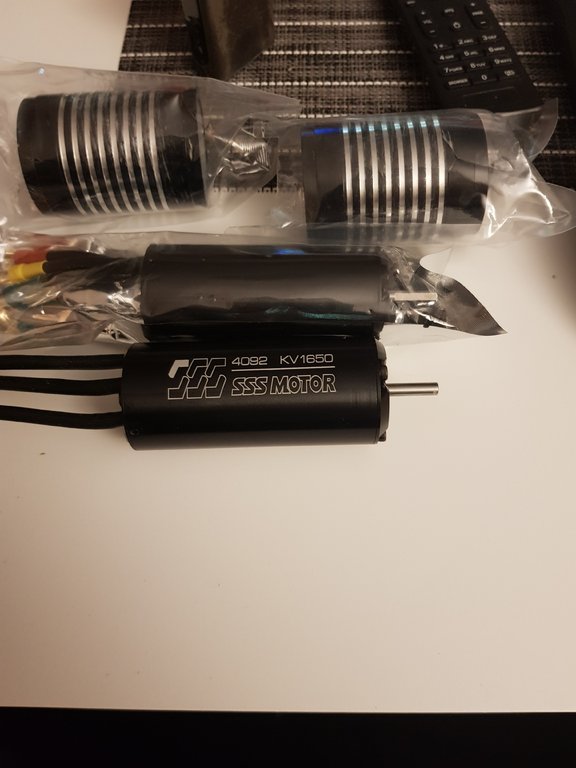

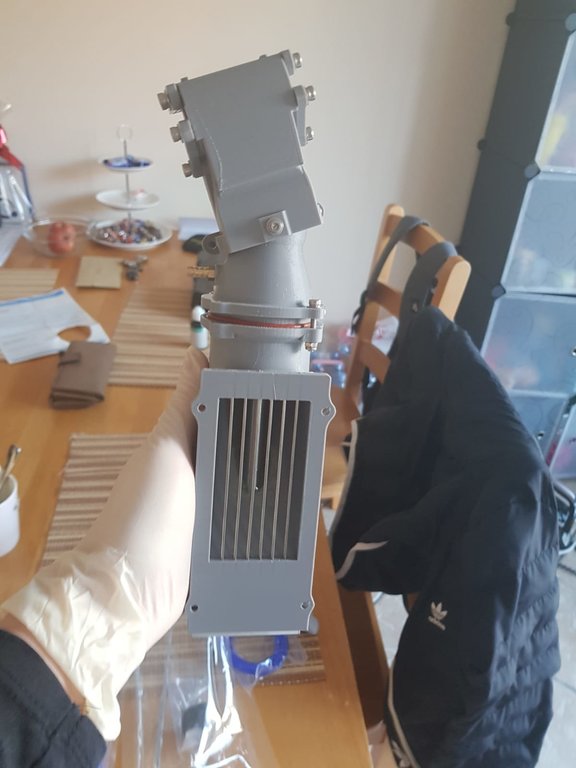

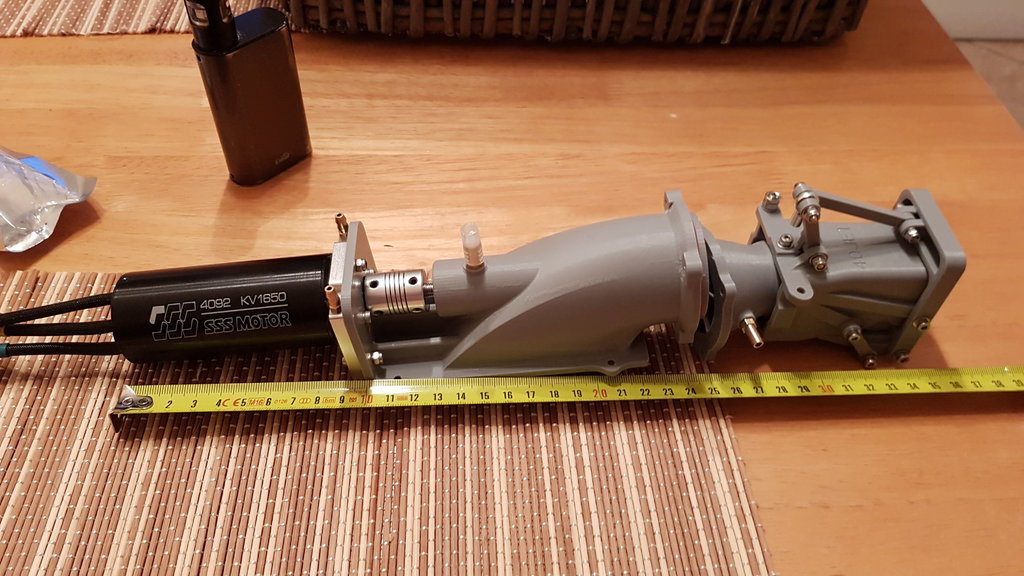

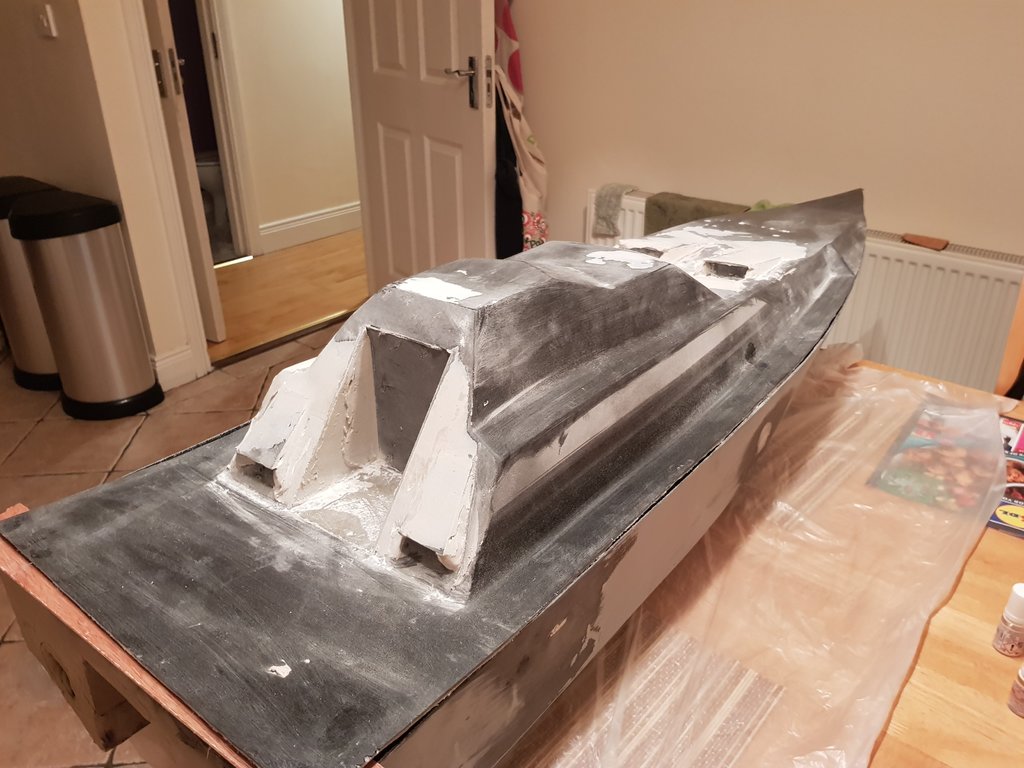

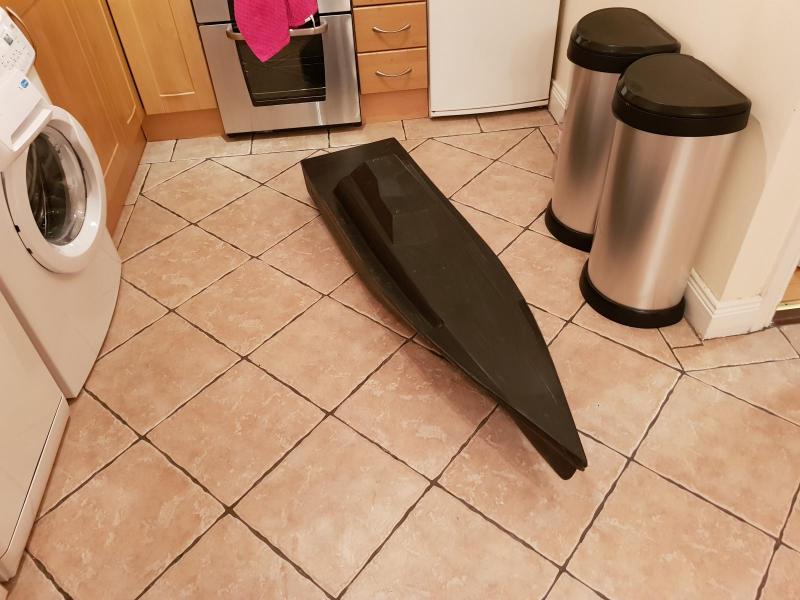

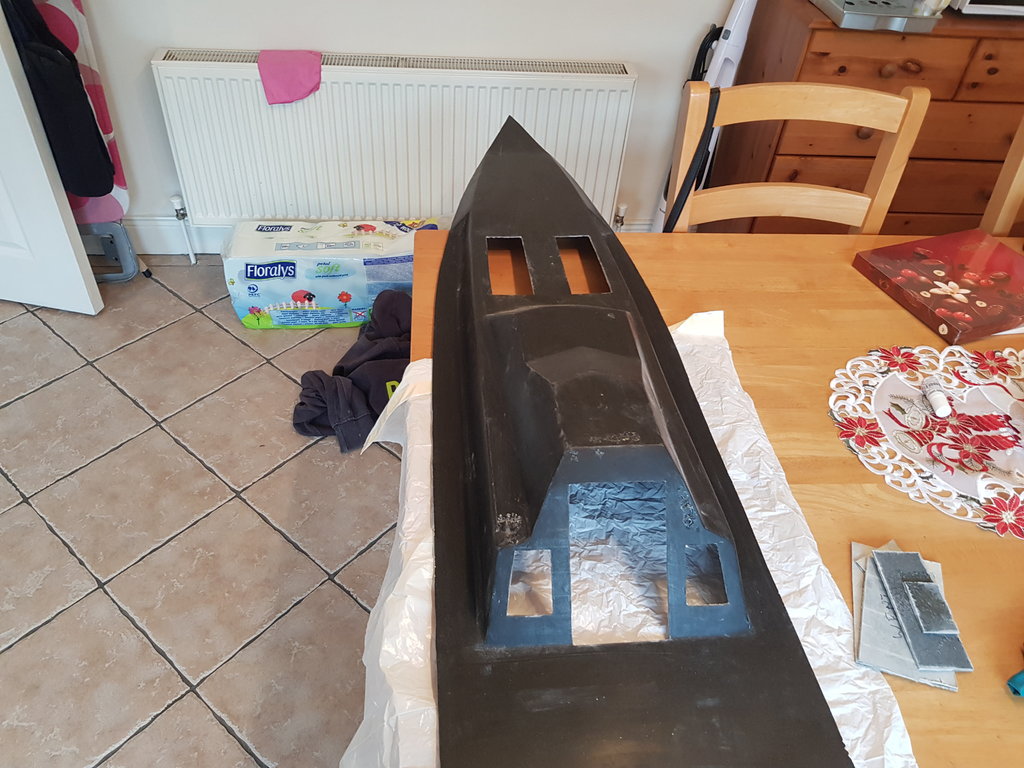

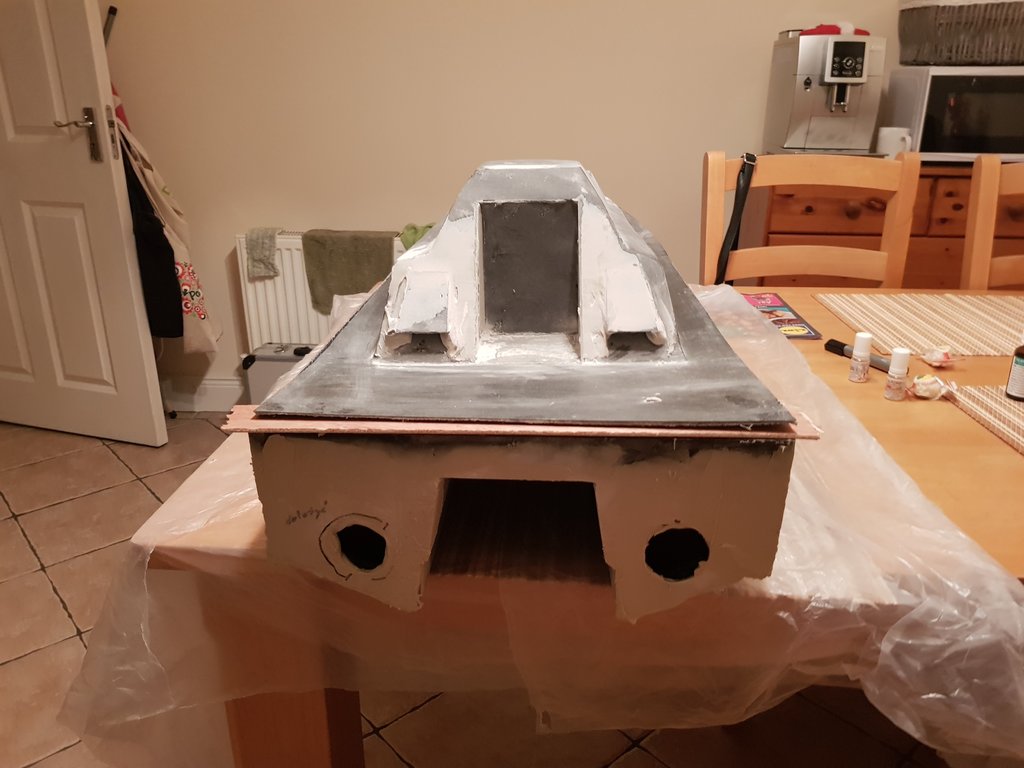

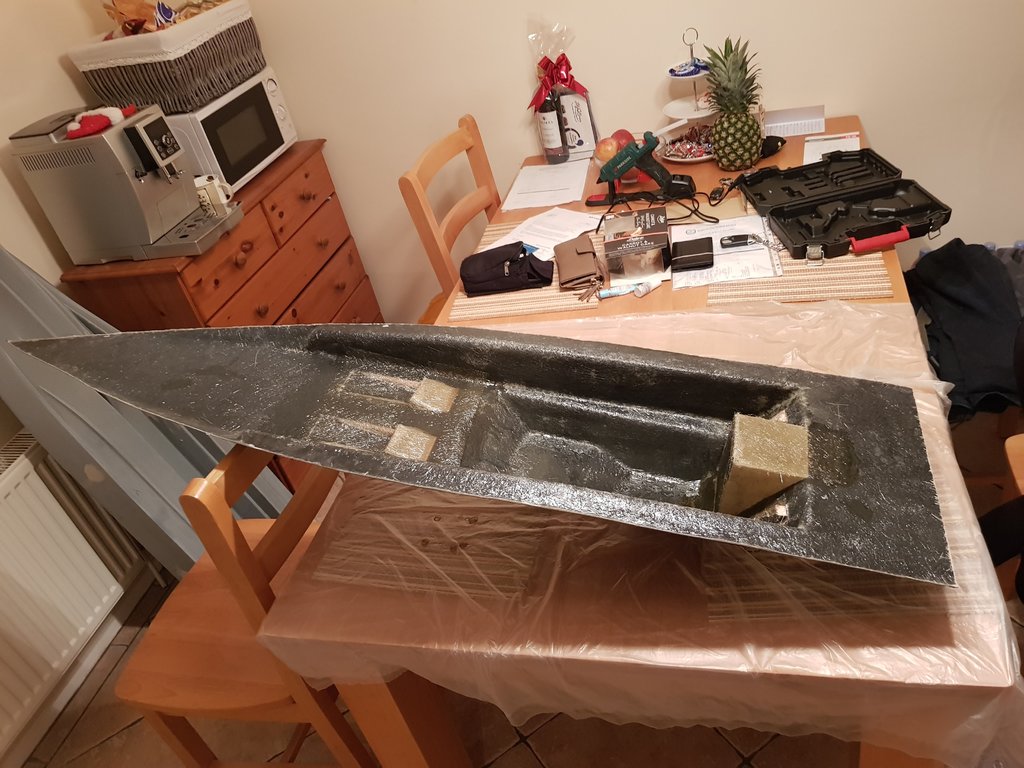

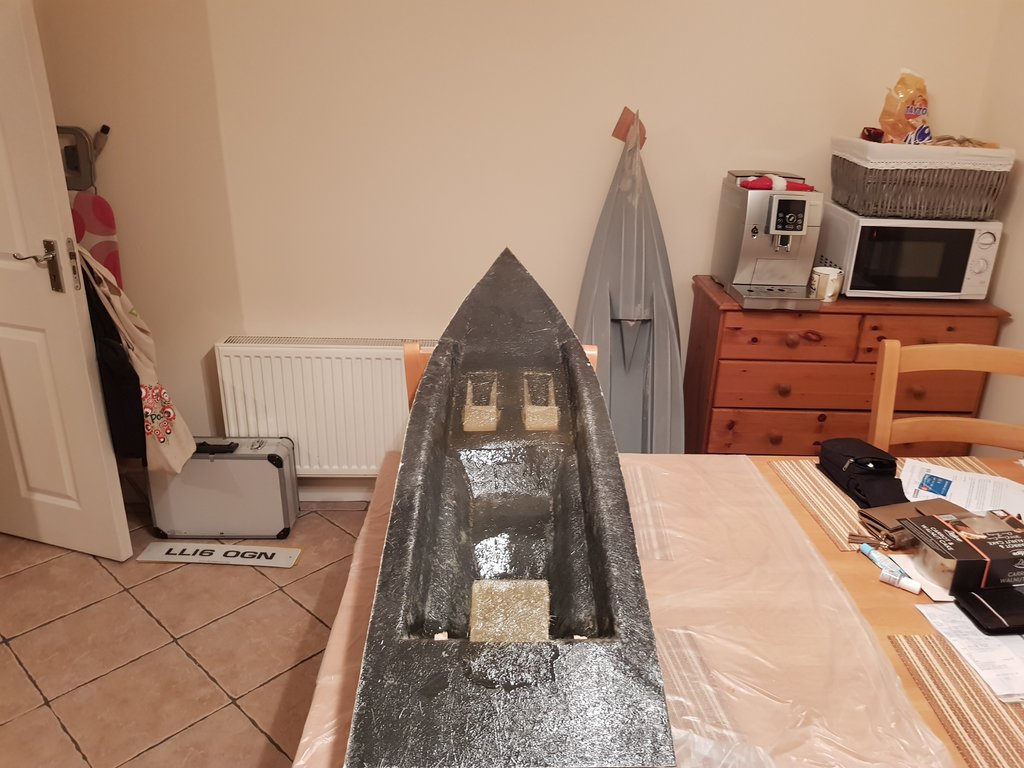

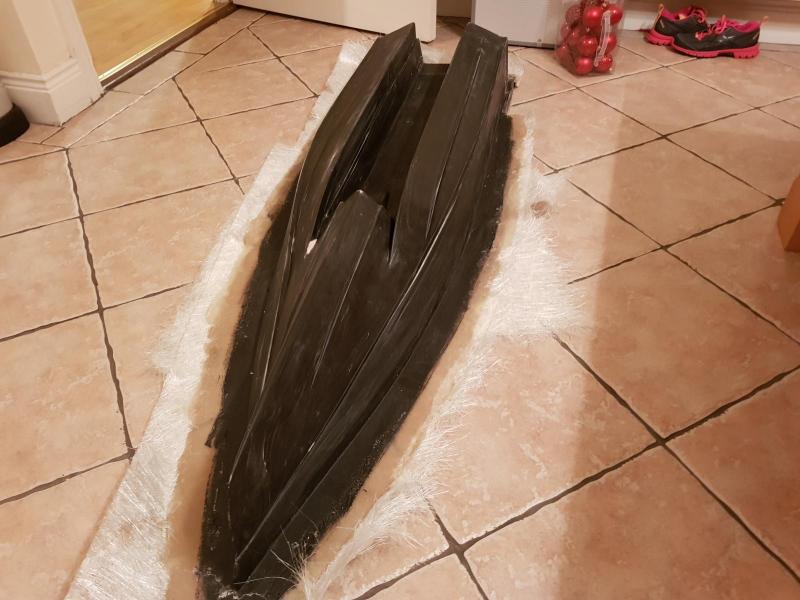

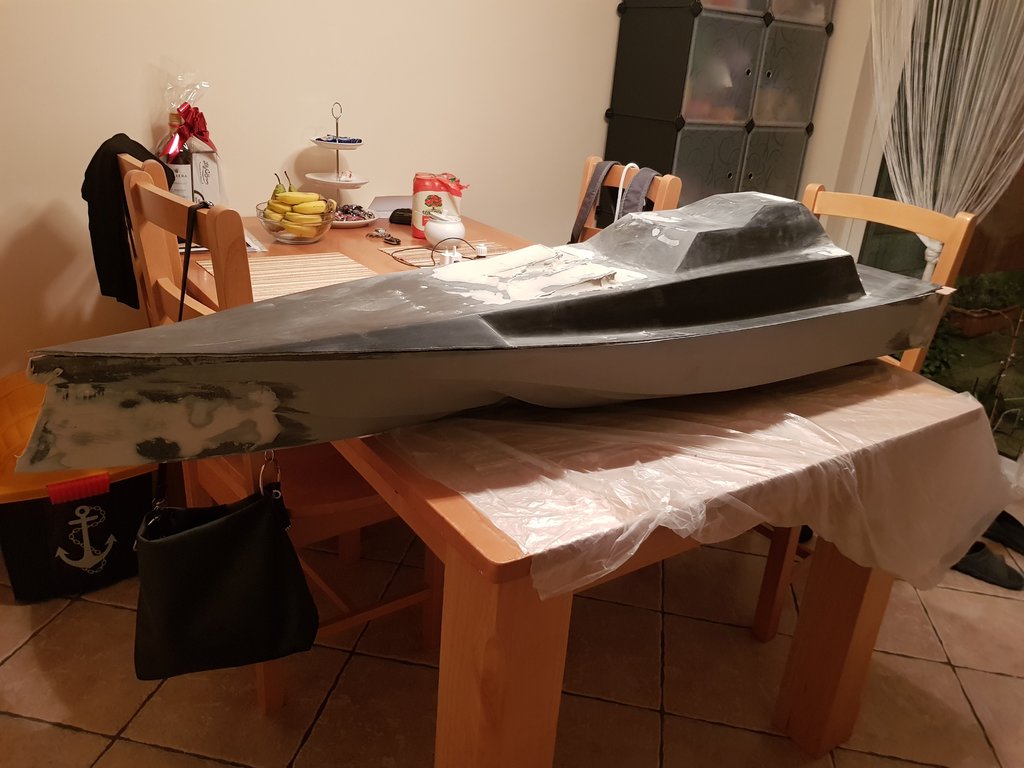

Witam oto kolejne fotki z prac na łodzią i mam pytanie jakie baterie powinienem zakupić oraz ładowarkę może macie jakieś sprawdzone strony oraz czy mogę połączyć dwa regulatory do siebie przed odbiornikiem to samo Chciał bym zrobić z serwami po dwa dziękuję z góry za pomoc


















Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

Można sterować dwoma silnikami - dźwignia gazu. Dwoma napędami, kierunek i wsteczny. To przy pomocy kabelka Y.  Można sterować dodatkowo wszystkim osobno. Daje to większe możliwości manewrowe. Np. płynięcie bokiem. Można te sposoby sterowania wygooglować.  Przerabiałem to jak budowałem model kutra desantowego Raptor.

Odnośnik do komentarza
Udostępnij na innych stronach

Ok dzięki poszukam tak naprawdę jeszcze dużo pracy mi zostało ale niedługo chcem zamawiać resztę potrzebnych rzeczy jezeli chodzi o baterię to będą prawdopodobnie zippy 5s 8000mha o ile znajdę bo wcześniej widziałem

Odnośnik do komentarza
Udostępnij na innych stronach

Ten silnik jest na 33V czyli powinny być 3 pakiety szeregowo 3S (3x11,1=33,3V)  Moc 4200W tj pobór prądu 127A Na 1 godz max pływania potrzeba 8Ah  pakietów 16 szt pakietów razy 3 szereg 48 pakietów.Na pół godz. 24 szt. O ile coś nie pomyliłem. Nie pływa się cały czas na pełnym gazie więc czas się wydłuży.



Odnośnik do komentarza
Udostępnij na innych stronach

niezły potwór będzie, ale ten blok wodny na silniku za mały

dodałbym spiralną chłodnicę z miedzianej rurki, albo radiator są takie wygięte,

albo chłodnicę wodną w kształcie tulei nasuwa się na silnik

no i ten dziób to mi się wydaje przestrzelony pomysł

bo na jeziorze może być pływający patyk albo zarośla

na patyku rozwalisz kadłub,a jak złapiesz zarośla to łódź pójdzie pod wodę

przy ściętym dziobie łódka przeszłaby bez problemu szczególnie że nie ma wystającej śruby

ale kibicuję

Odnośnik do komentarza
Udostępnij na innych stronach

faktycznie na YT prezentuje się super, to jest chyba jednostka morska

na płaskiej powierzchni wody dziób unosi na 30% długości łodzi, ale przy falach

jednak trochu skacze i buja . ten napęd typu jet to rękodzieło czy zakupiony ?





  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Jety znalazłem w chinach A prawdziwa unosi się tak bo ma pod spodem zainstalowane takie płetwy które je unoszą.nie buja mocno plywałem może na filmikach tak to wygląda bo w sztorm plywała a rozpędza się do 54kts o ile się nie mylę więc szybka jest

Odnośnik do komentarza
Udostępnij na innych stronach

Producent napędów strugowodnych nie podał zalecanego silnika?

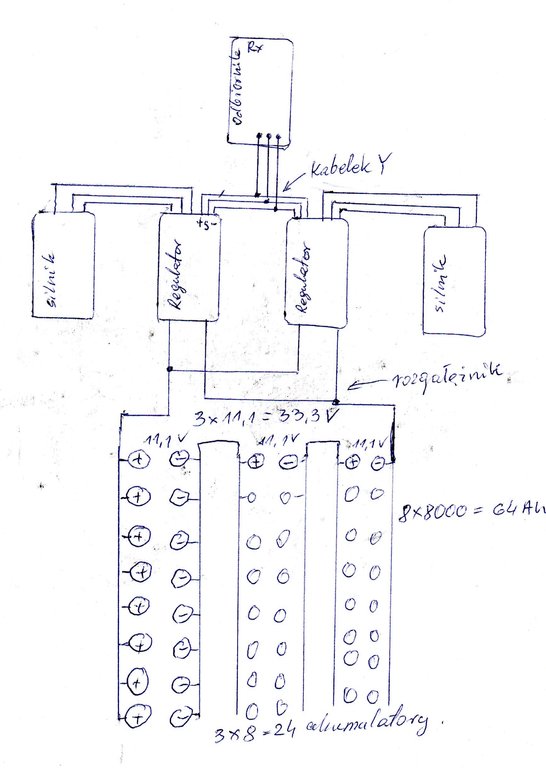

Poniżej przedstawiam schemat połączeń. 24 aku  starczą na 15 min. pływania na maxa, na 2 silniki. Ponieważ popłynie bardzo duży prąd, muszą być grube przewody.

Wszystkie akumulatory dadzą 64Ah : max prąd 254A = 0,25 godz tj.15 min

W jednym z kabelków od regulatora do Y można przeciąć plus. Po co mają zasilać odbiornik dwa źródła chyba że BEC regulatora nie pociągnie serw .

Są lipole 14,8 ;  18,5 ; 22,2 ale krotność nie pasuje do napięcia silnika. I jeszcze coś, lipole po naładowaniu mają ponad 12V


24 akumulatory razy skromnie 250zł to spora kasa 6000zł

Rysunek można uzupełnić o  podłączenie serw do odbiornika ale nie wiem ile ma być.





Odnośnik do komentarza
Udostępnij na innych stronach

×
×
