Będę zamieniał tą kupkę płytek na skrzynkę do VAKU.




Same płytki to ciekawa rzecz. To jest płyta z którą przyjeżdżają panele podłogowe na palecie. Jeden wielki arkusz o rozmiarach 80cm na 120cm ok robi jako przekładka między paletą a panelami i jest też na górze. Obrazek jest taki jak na panelach.

Nabyłem droga kupna razem z wycięciem na pile kosztowało mnie 40zł. Oczywiście za cięcie zapłaciłem więcej niż za samą płytę :)

Odnośnik do komentarza
Udostępnij na innych stronach

Ostateczne wymiary podpowiedział mi piekarnik i foremka do ciasta.

Szukałem w jakich rozmiarach są płytki vivaku i okazuje się, że każdy ma swoja wymiarówkę, więc ten aspekt kompatybilności odpada.

Ostatecznie moja skrzynka będzie mieć wymiary 260mm na 380mm na 120mm.  Wysokośc wynika wprost z minimalnego rozmiaru cięcia piły - 100mm. Niżej sie nie dało.

Wymyśliłem sobie, ze ramki będą miały szerokość 45mm więc pole robocze będzie 170mm na 290mm. Mało i skrzynka vaku.pdfdużo. Wszystkie kabinki, które robiłem spokojnie się na tym mieszczą.

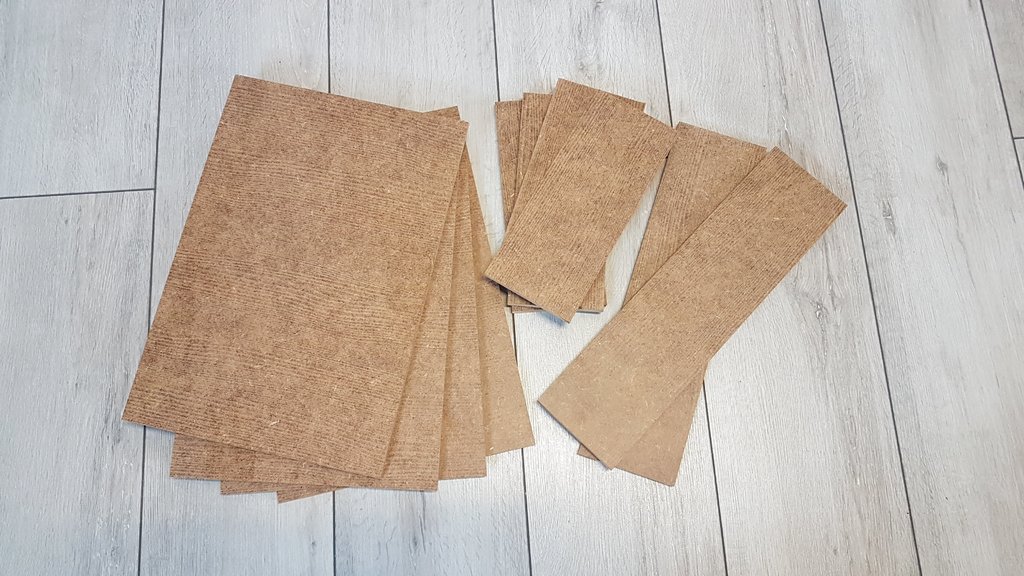

W załączniku plik jaki dałem do wycięcia. Zawiera nadmiarowe paski, ot tak, na wszelki wypadek.

skrzynka vaku.pdf

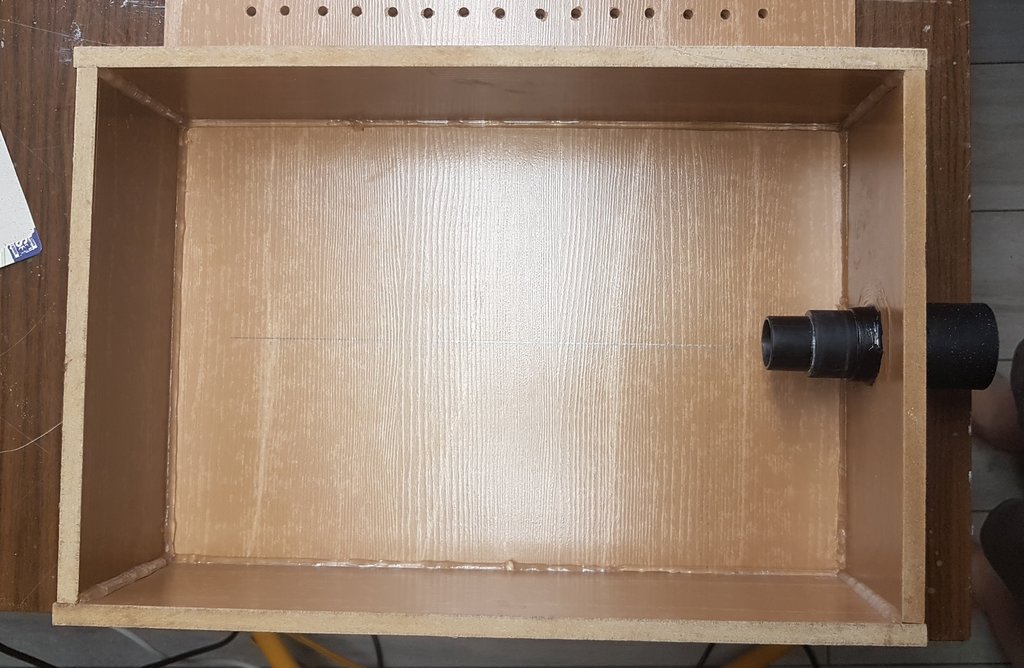

Na razie mam tak.

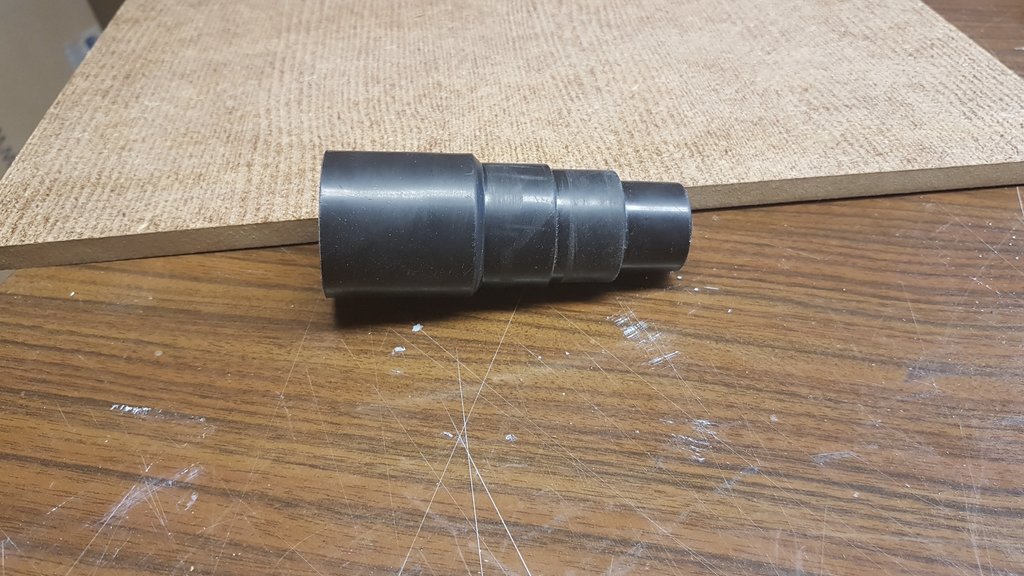

Taką końcówkę znalazłem do odkurzacza w szpargałach budowlanych w garażu. Nie pamiętam skąd ją mam




Pasuje to biere.



Ścianki kleję na wikol, miejsca styku uszczelniłem silikonem. Podobnie w okół końcówki do odkurzacza, może nie potrzebnie.

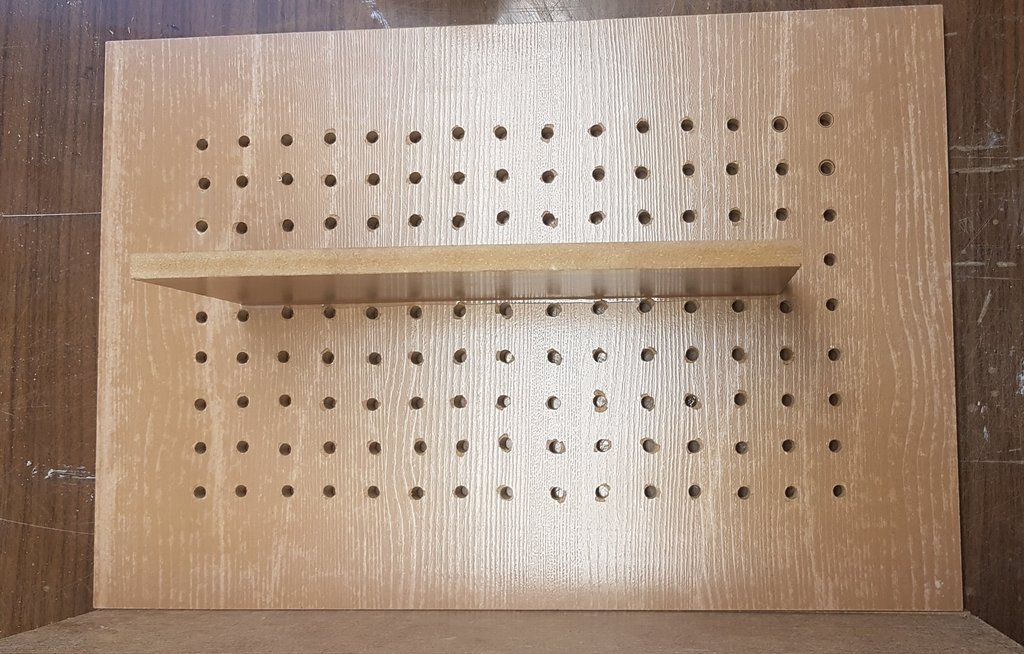

Tutaj dodałem w środku dodatkową listwę gdyby płyta się wessała. Też pewnie nie potrzebnie. Płyta ma 9mm grubości i jest bardzo sztywna.




Odnośnik do komentarza
Udostępnij na innych stronach

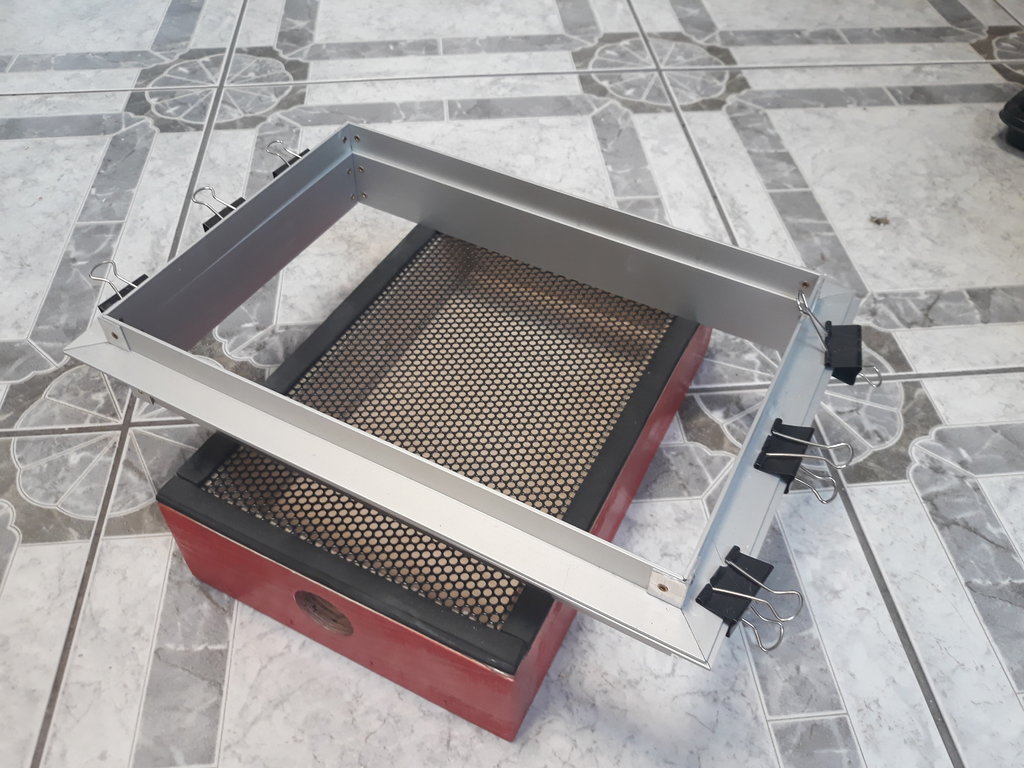

Napisałem wyżej: 270X170 mm. Owszem, te żabki trzymają wystarczająco, bo czarna uszczelka ogranicza powierzchnię ssania. Rola tych żabek jest ważna w czasie grzania, do momentu "przyssania" vivaku przez skrzynkę. Siatka jest z blachy stalowej 0,75 mm lakierowanej piecowo (odpad po robieniu grilla na kolumnę głośnikową). Do grzania nie używam piekarnika tylko opalarki. Patrzę na ile się vivak obniżył w środku i hyc na skrzynkę. Oczywiście odkurzacz już pracuje.

Odnośnik do komentarza
Udostępnij na innych stronach

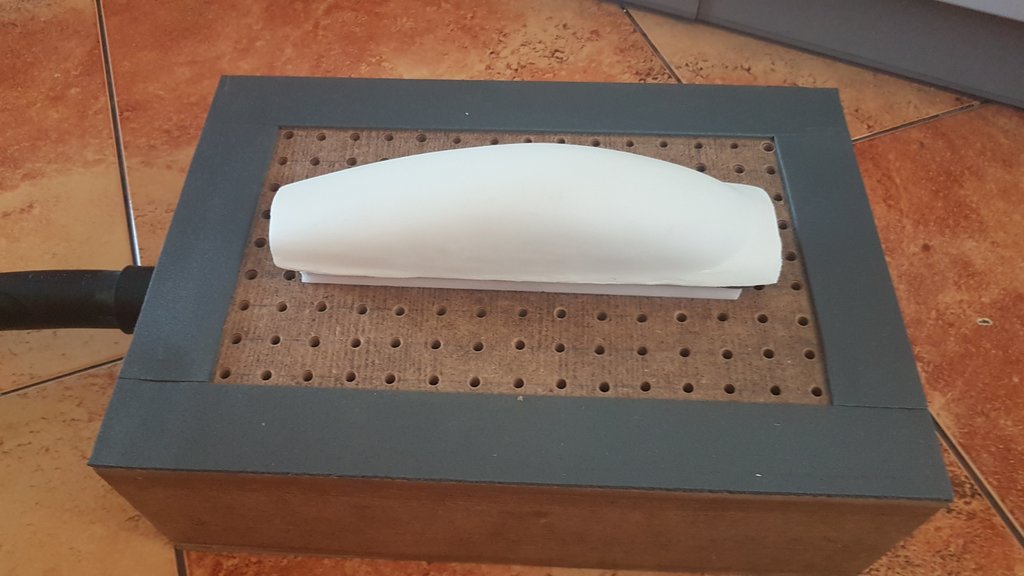

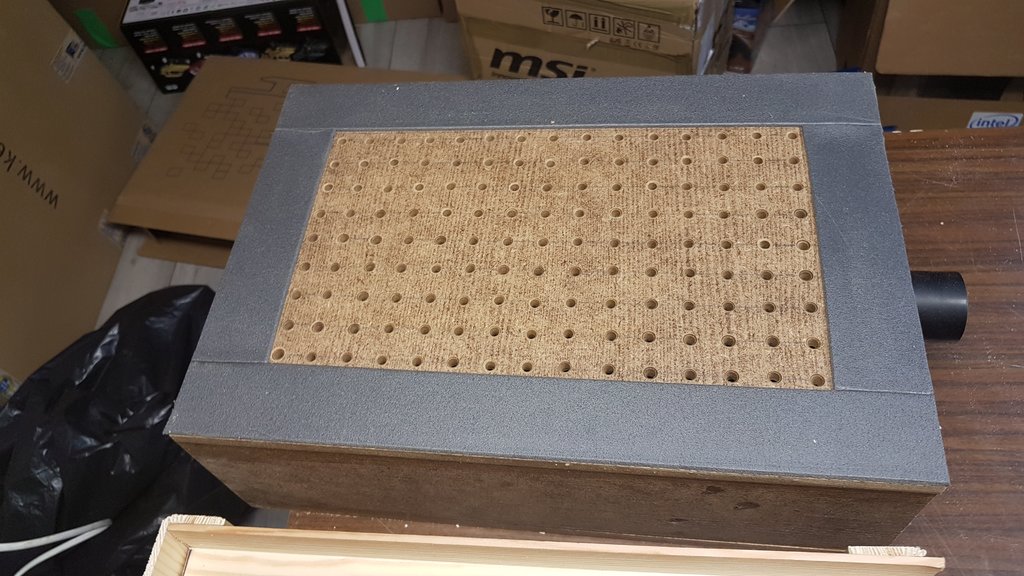

Gotowa skrzynka wygląda tak. To szare to taka piankowa taśma która się daje pod profile aluminiowe do płyt G-K.

Zrobiłem nawet test, zanim przykleiłem taśmę, przyłożyłem płytę z której później wyciąłem ramkę. Przyssało się tak, że nie dałem rady tego przesunąć.

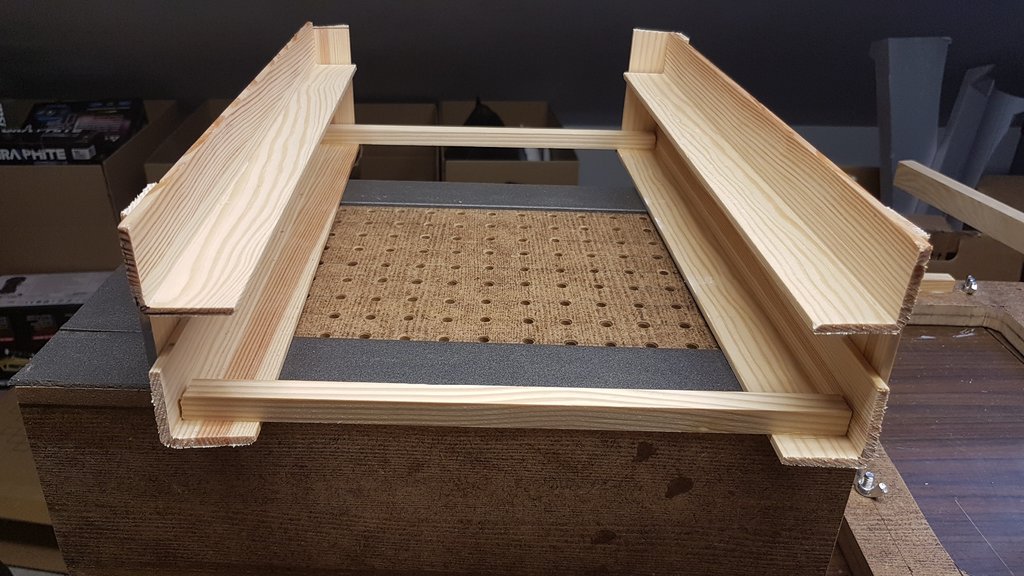

Dodatkowo zrobiłem szyny dla ramki, które będą się grzać się w piekarniku.




i z ramką.






Ramka jest zrobiona z tego samego materiału co skrzynka. Wyciąłem okienko wyrzynarką i to niestety widać.

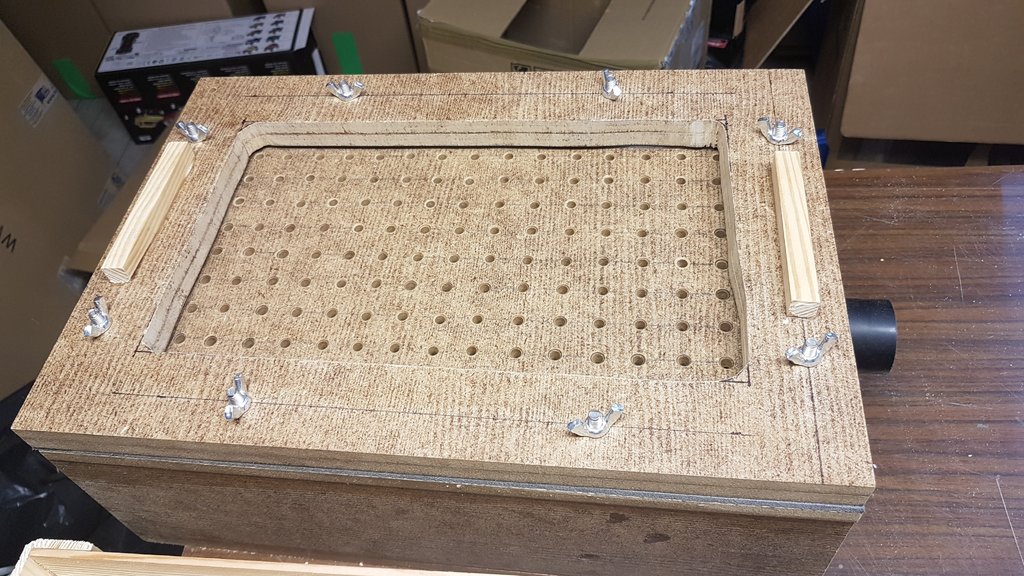

Ramka jest skręcana na motylki. Śruby są wkręcone w płytę (otwory nagwintowały się same).

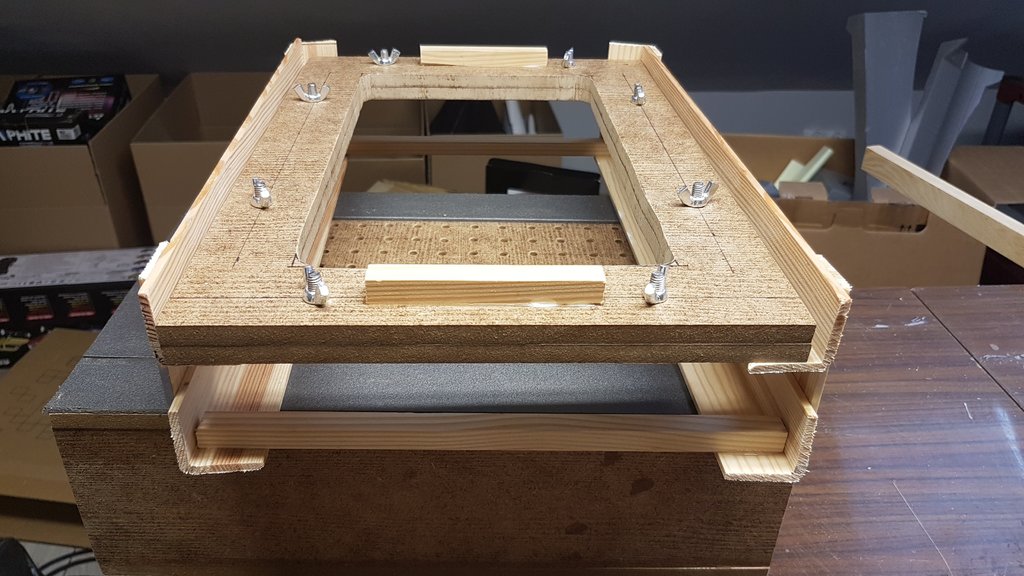

Ramka na skrzynce

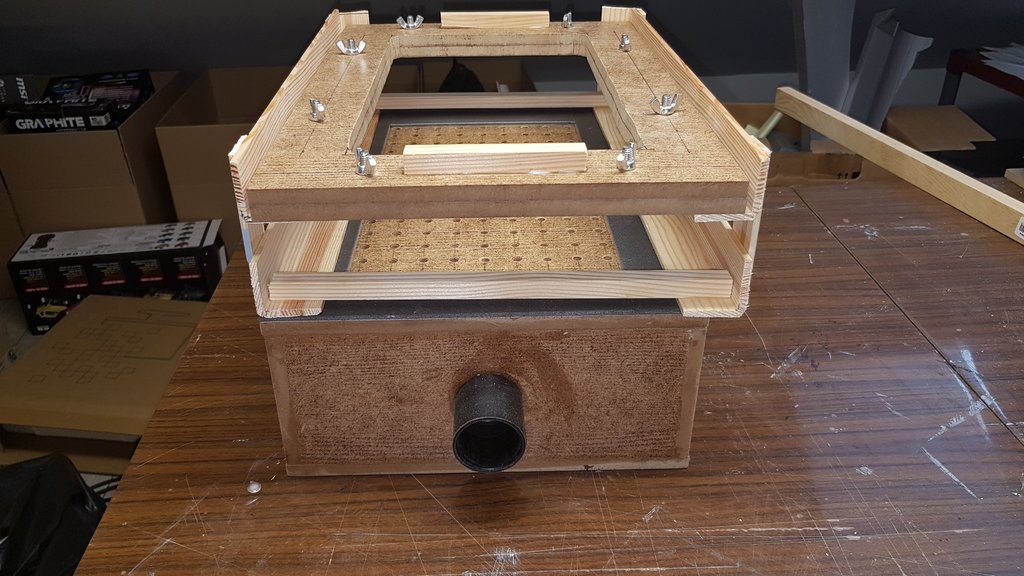

I cały zestaw




Teraz trzeba kupić vivak i potestować, czy to działa.





Odnośnik do komentarza
Udostępnij na innych stronach

Vivak przyszedł to czas na test.

Wytłoczę sobie kabinkę do MiG-29 z Vivaku 0,5 mm

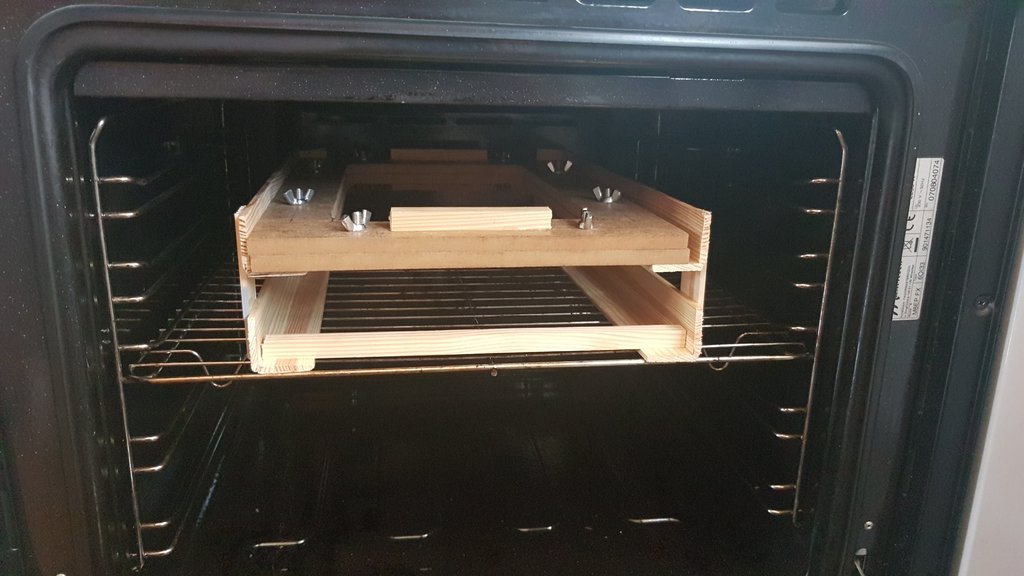

Szyny z ramka do piekarnika. Grzałka górna i 160 stopni w piekarniku.

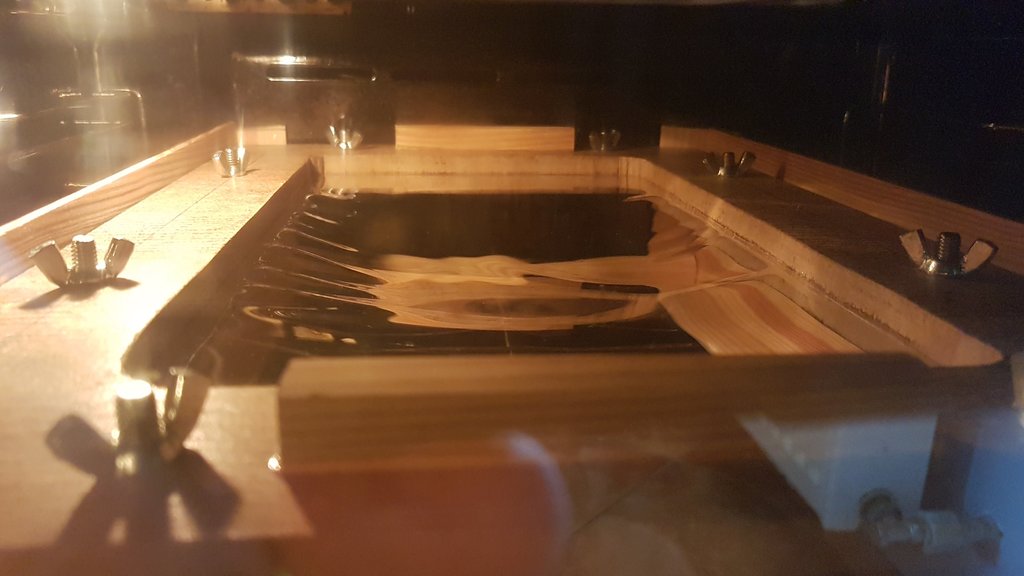

Czekam aż płytka vivaku się rozgrzeje i zrobi się menisk wklęsły.




Na skrzynce czeka kopyto kabinki na dodatkowej podstawce, lepiej się obkurcza jak jest taki jakby margines między kopytem a podłożem.




Odkurzacz włączony, odsysa powietrze.

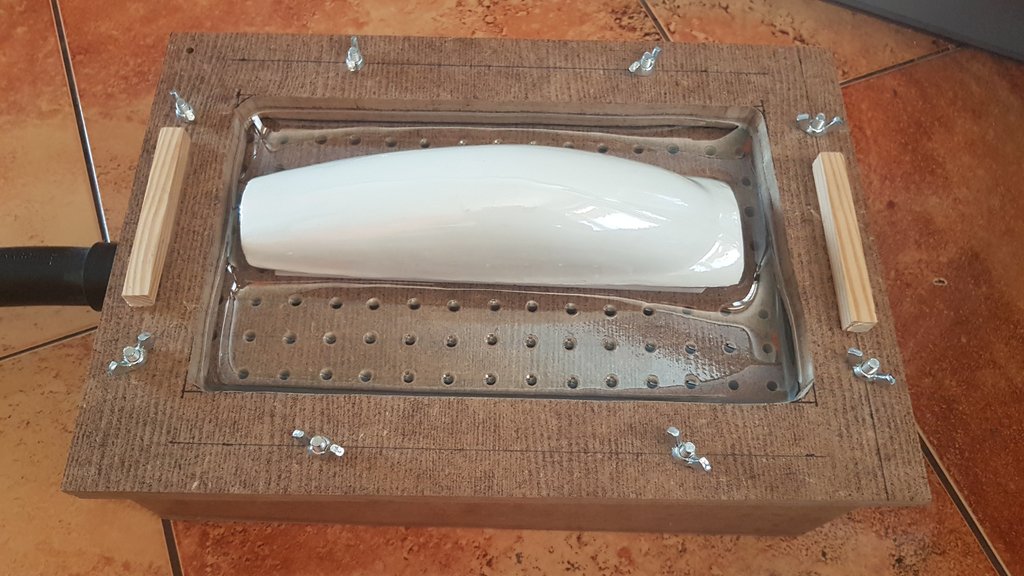

Teraz szybko ramka z piekarnika na skrzynkę i w ułamku sekundy kabinka gotowa.


Odczekałem jeszcze kilka sekund aby szybka wystygła i voila, kabinka gotowa.

:)



Odnośnik do komentarza
Udostępnij na innych stronach

Zbieram informacje potrzebne do zaprojektowania własnej skrzynki do vacu więc podłaczę sie do tematu z pytaniem: Jak jest z objetością takiej skrzyneczki pod płytą z otworami ? Pytanie zrodziło się z obserwacji paru projektów gdzie ich konstruktorzy starali się zredukować ja do minimum tworząc taki jakby "lejek" z trójkatnych płyt sklejki. Próbowałem sobie wyobrazić jak to może działać i mysle że może mieć to sens bo zmniejszenie obszaru z ktorego odkurzacz ma wyciągnąć powietrze może spowodować szybsze przyssanie rozgrzanej płyty materiału, zanim zdąży wystygnąć. Tak na zdrowy rozsądek, plyta np. 0,5mm ma małą pojemność cieplną i stygnie błyskawicznie więc taka konstrukcja skrzynki  moze byc opłacalna. A co wynika z praktyki ?

Odnośnik do komentarza
Udostępnij na innych stronach

Moja skrzynka ma wewnętrzną wysokość 10cm, bo tak tnie piła w sklepie budowlanym, szerokość i długość dobrałem do piekarnika.

Wysysanie powietrza z takiej objetości trwa ułamek sekundy, no może sekunda. Całość operacji z wyjęciem ramki z piekarnika i zrobienie kabinki to czas kilku sekund. Tak szybko płytka vivaku nie zdąży wystygnąć.

Jak masz możliwość zrób niższą ze względów na łatwość przechowywania, ale gdy skrzynka nie jest przesadnie wysoka to nie ma co się przejmować.

Tu jest film z nieco większym pudełkiem @sławek na którym się wzorowałem.





Ps. Jeszcze dopiszę wyjaśnienie,. Tłoczenie kabinki na skrzynce polega na naciągnięciu gorącej płyty vivaku na kopyto aż ramka zetknie się ze skrzynką a potem resztę dokończy robiące  się podciśnienie.



  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Racja z przechowywaniem. Im mniejsza tym lepsza ;) . Tym niemniej jeżeli ma konstrukcję pozwalająca na dostęp do wnętrza, to zawsze można poeksperymentować wkładając do środka np. kawałki styropianu dla zmniejszenia objetości powietrza wewnątrz. Postaram się ja zmajstrować własnie w ten sposób, tak dla zaspokojenia ciekawości chociażby. A tak przy okazji, jak są zrobione te uszczelki na krawedziach pola roboczego ? Myślałem o użyciu takich samoprzylepnych uszczelek do okien w tym celu, a tu widzę jeszcze coś innego.
