Cześć Wszystkim,



jako, że zacząłem zamieszanie z konkursem to i pierwszy pociągnę relację aby zmotywować innych.

Jest mi o tyle łatwiej, że temat z budową telemastera zacząłem już w innym dziale ale skończyło się na oczekiwaniu na dostawę materiałów.

Oczywiście od kwietnia dotarły i jutro je odkurzę ?



Nie wykonam modelu dokładnie jak jest rozrysowany. Raczej będę się starał go odchudzić pod silnik elektryczny.



Założenie projektu: model ma latać, choćby tylko raz i ma być lżejszy niż oryginał, czyli niż ok. 1,35kg do lotu.









Junior Telemaster (oz9390) by J Martin from Hobby Lobby 1978 - plan thumbnail


  • Upvote 2
  • Dzięki 2
Link to comment
Share on other sites

  • 3 weeks later...

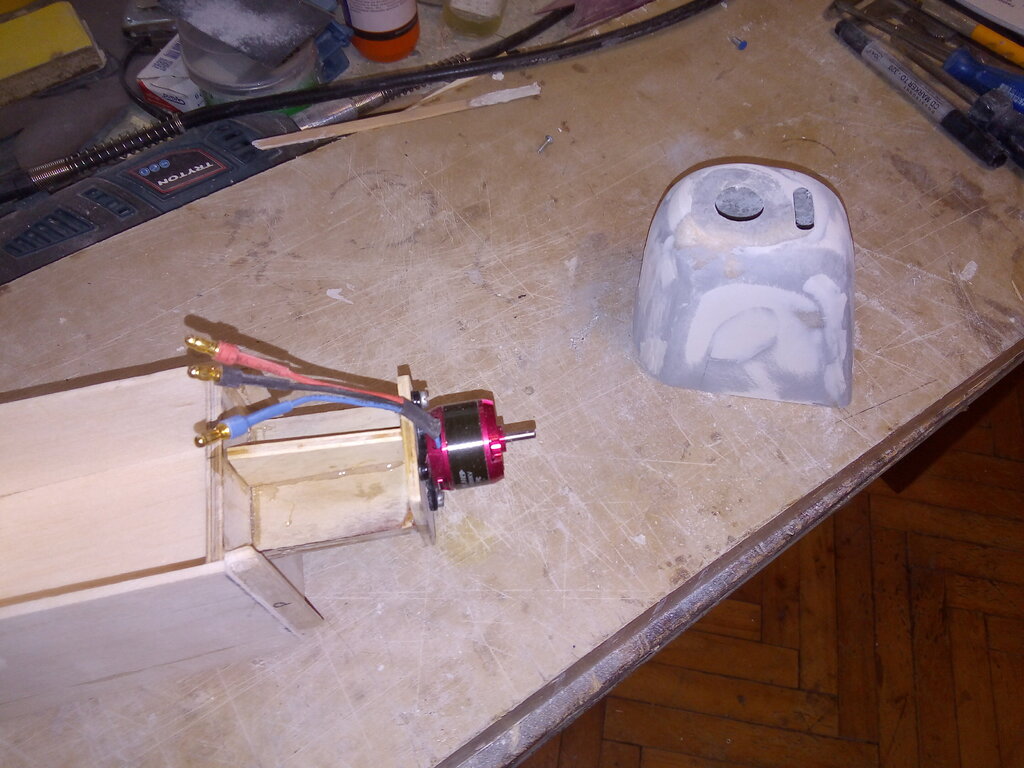

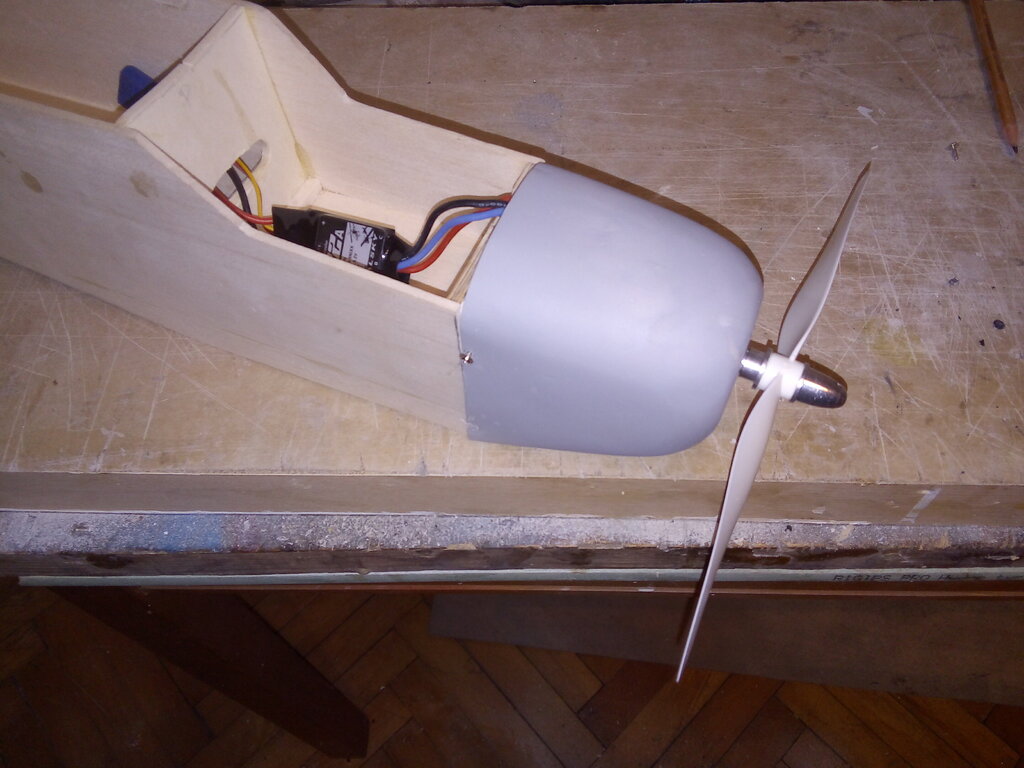

Dzisiaj udało się na chwilę siąść do modelu. Jak wiadomo najtrudniej jest zacząć. Myślałem, myślałem i w końcu wymyśliłem, że nie będę zmieniał konstrukcji bo jest po prostu OK. No może troszkę zmienię ale to tak symbolicznie. Wręga będzie pod spalinę ale na początek na pewno będzie silnik elektryczny.

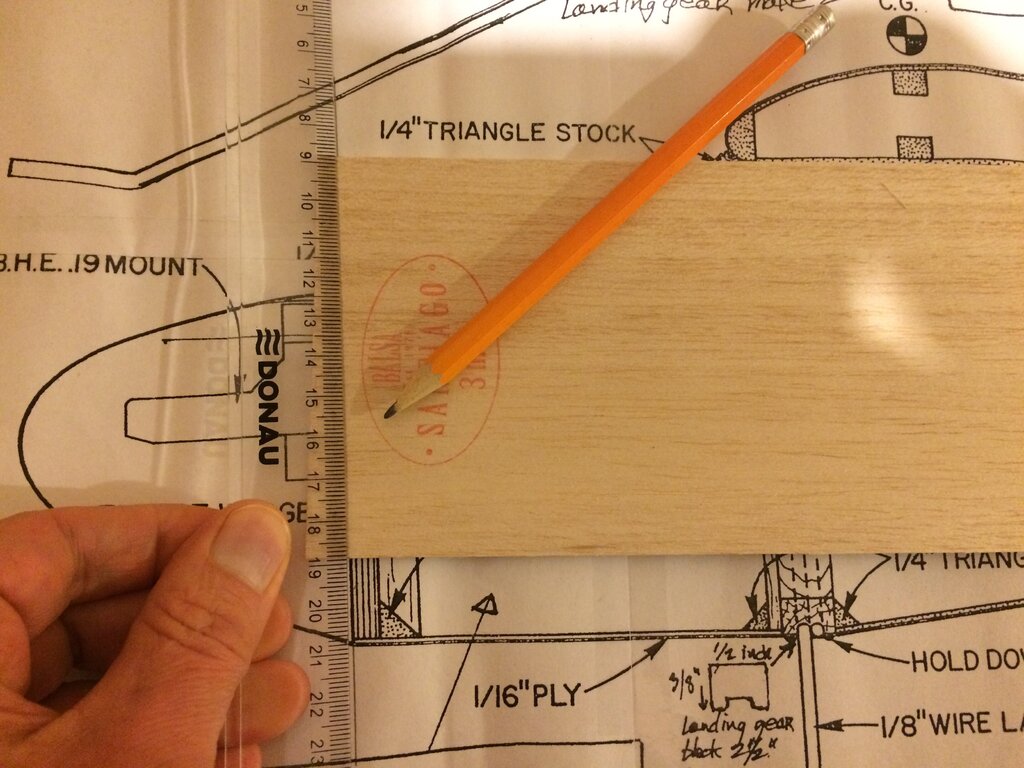

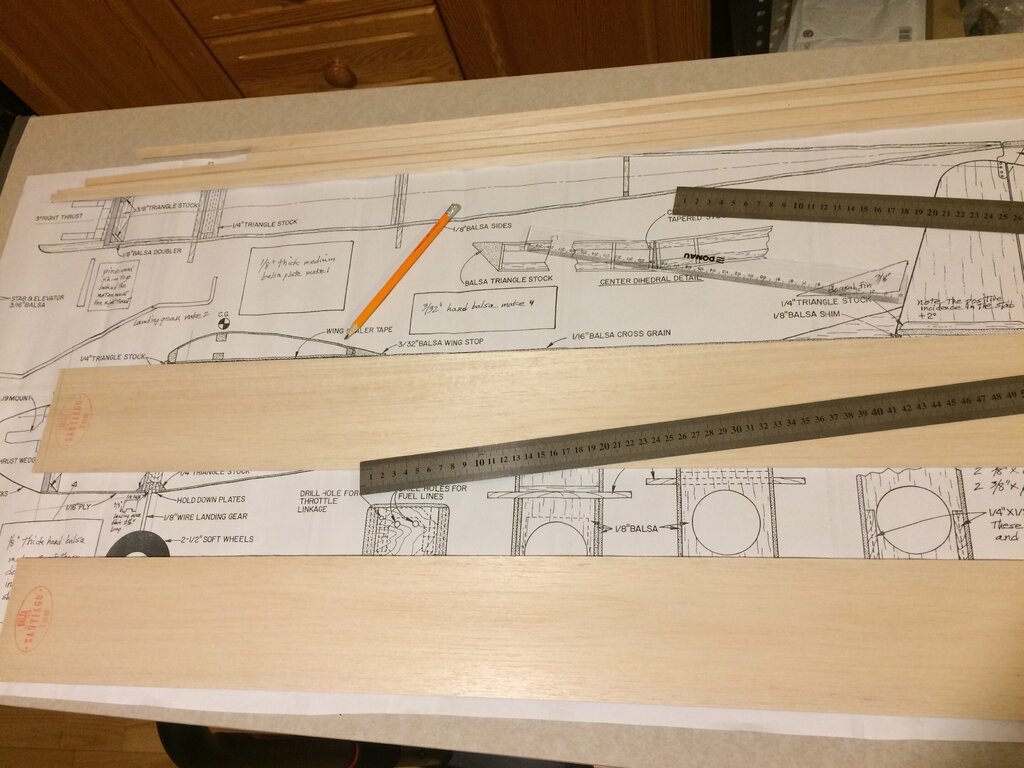

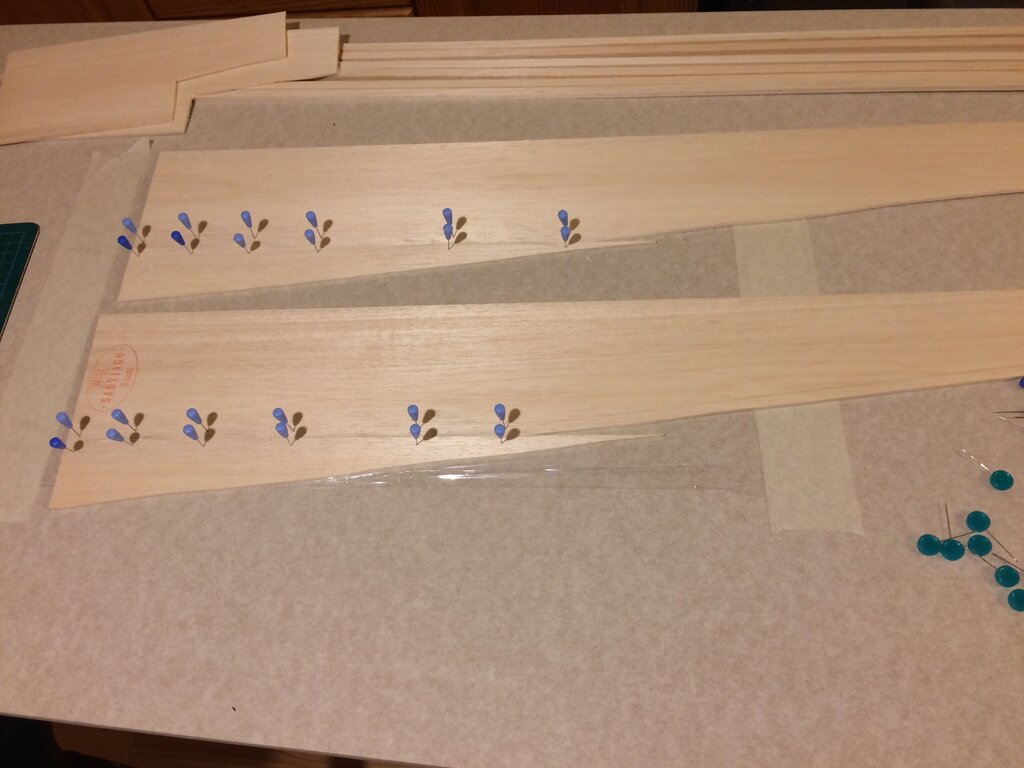

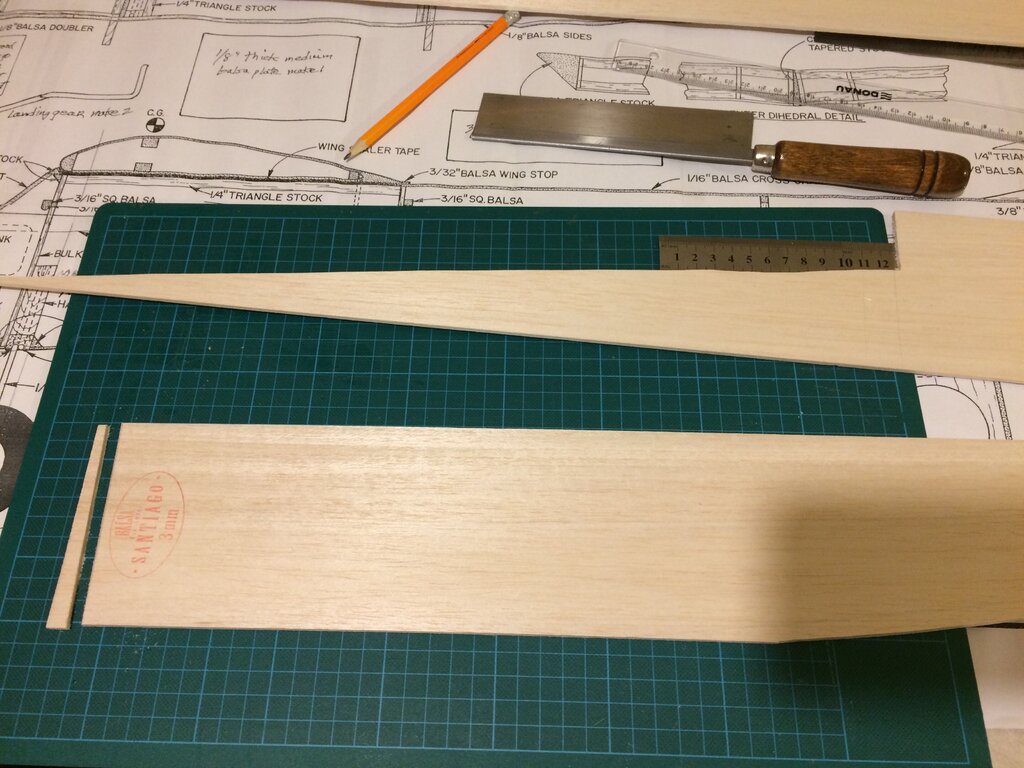

Zabrałem się za przymiarki desek balsowych do planu. Po przedłużałem linie krawędzi modelu aby było łatwiej zaznaczyć je na deskach i dokładnie zaznaczyłem na obu deskach krawędź przedniej wręgi - ta krawędź zostanie obcięta. Zaznaczyłem też zgrubnie dolną krawędź boków kadłuba ponieważ i tak trzeba będzie dokleić kawałki deski bo jest zbyt wąska.








































Kleję na płycie regipsowej 120x60, na której przykleiłem taśmą folię spożywczą. Klej to Pattex express - taki się znalazł w mojej szafce ?














Link to comment
Share on other sites

Sam się uczę. Dobrze, że od wielu lat czytam relacje na forum to może coś zostało w pamięci i się przypomni jak będzie potrzeba :lol:

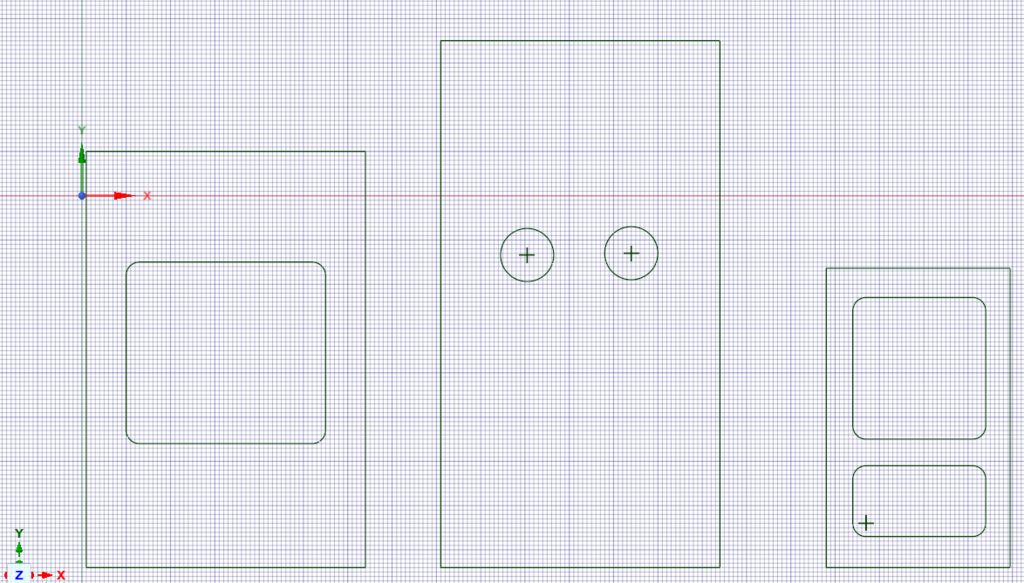

[edit 22:35] Projektują się wręgi ze sklejki lipowej 4mm, wręga pod silnik będzie z 8mm sklejki lotniczej lub wielowarstwowej z marketu budowlanego.















Link to comment
Share on other sites

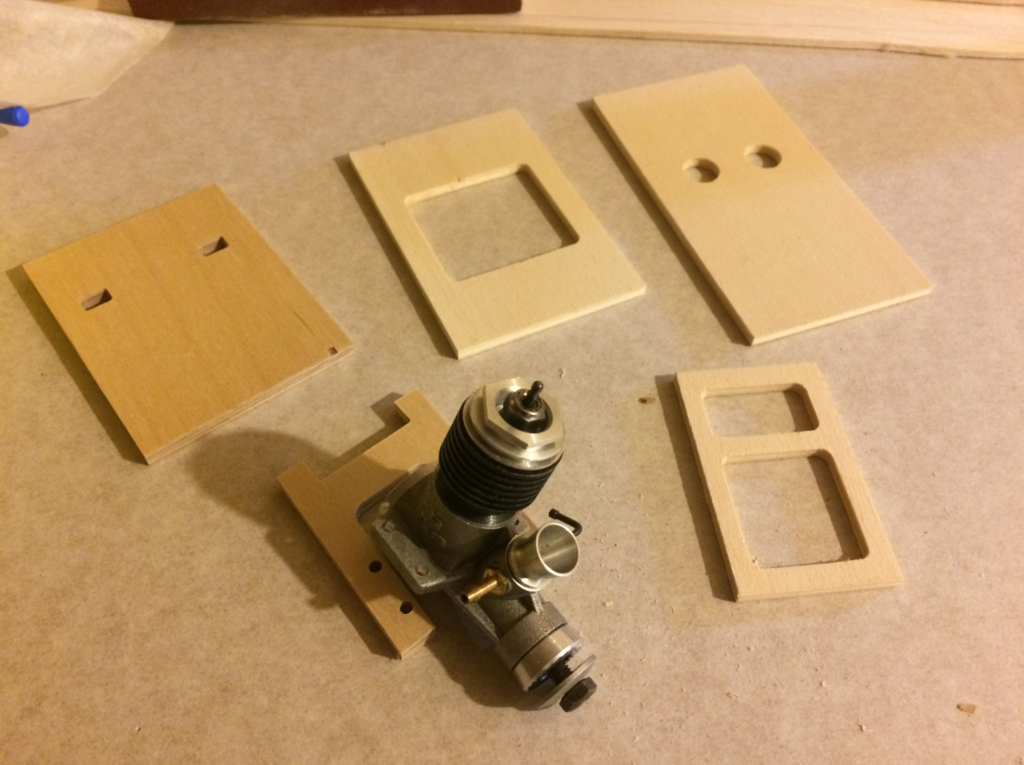

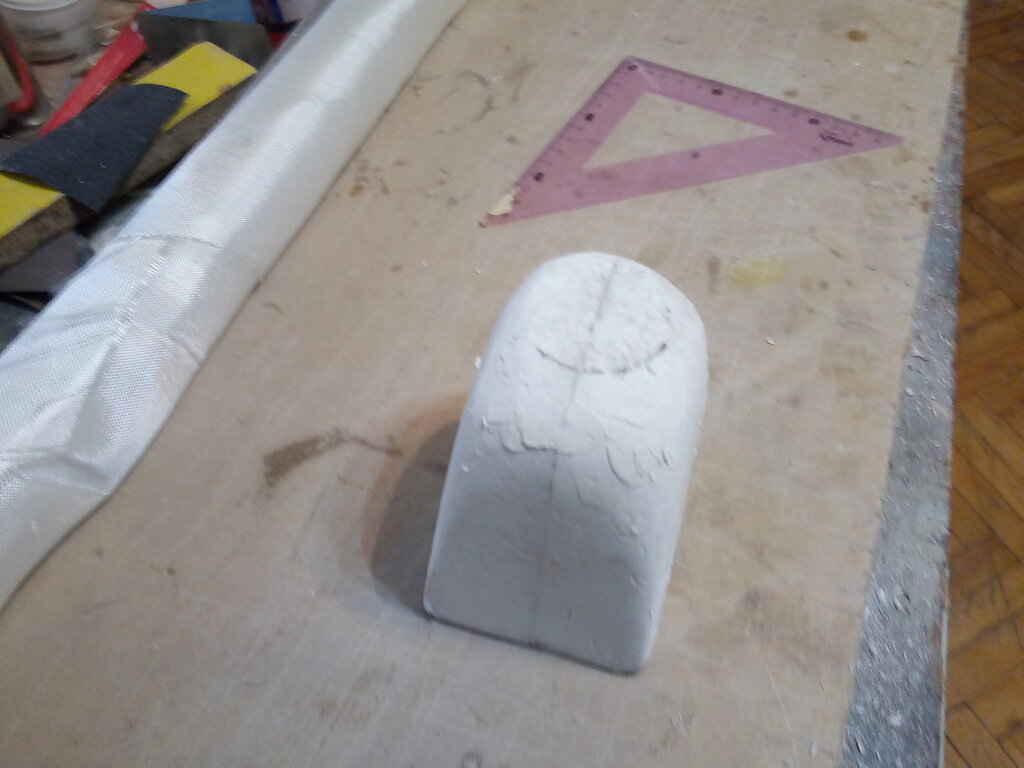

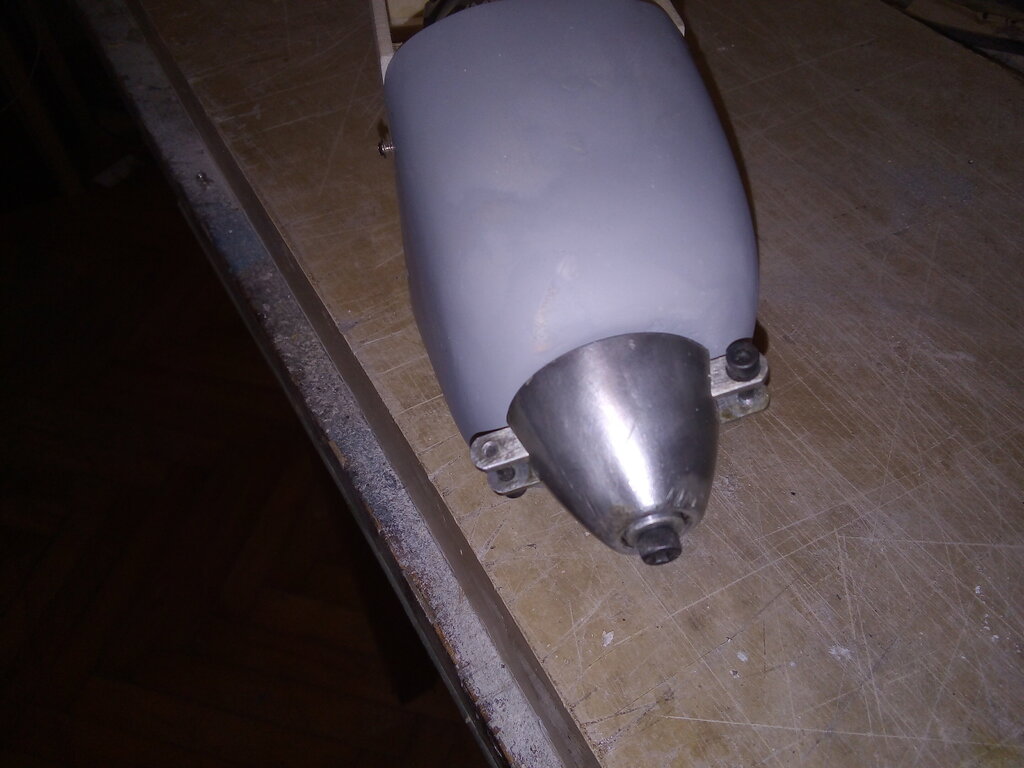

Główne wręgi wycięte. Wręga silnika ostatecznie ze sklejki lotniczej 5mm.

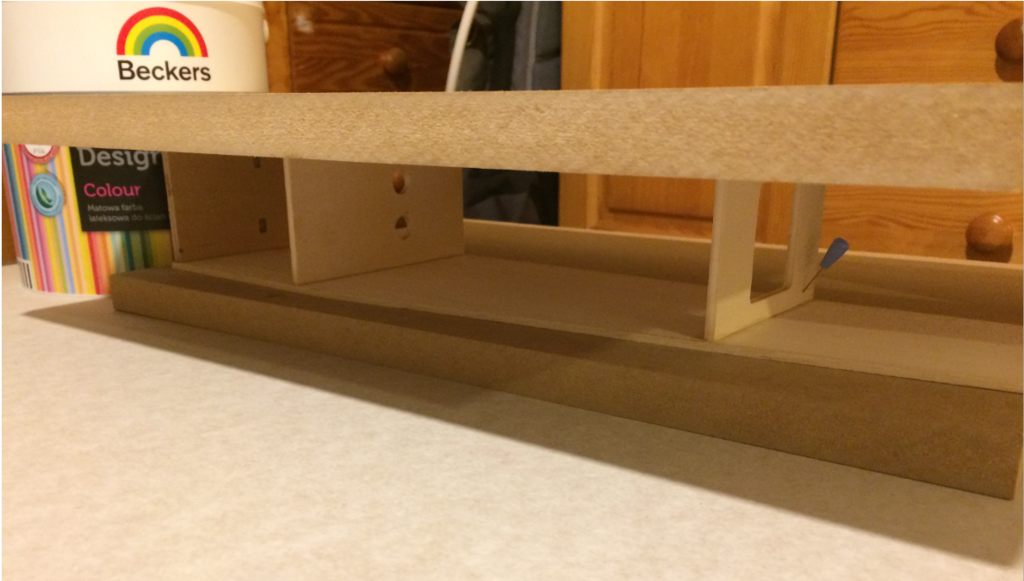

Wręgi się kleją z bokami kadłuba na żywicę. Jak znajdę czas to jutro wkleję pozostałe.

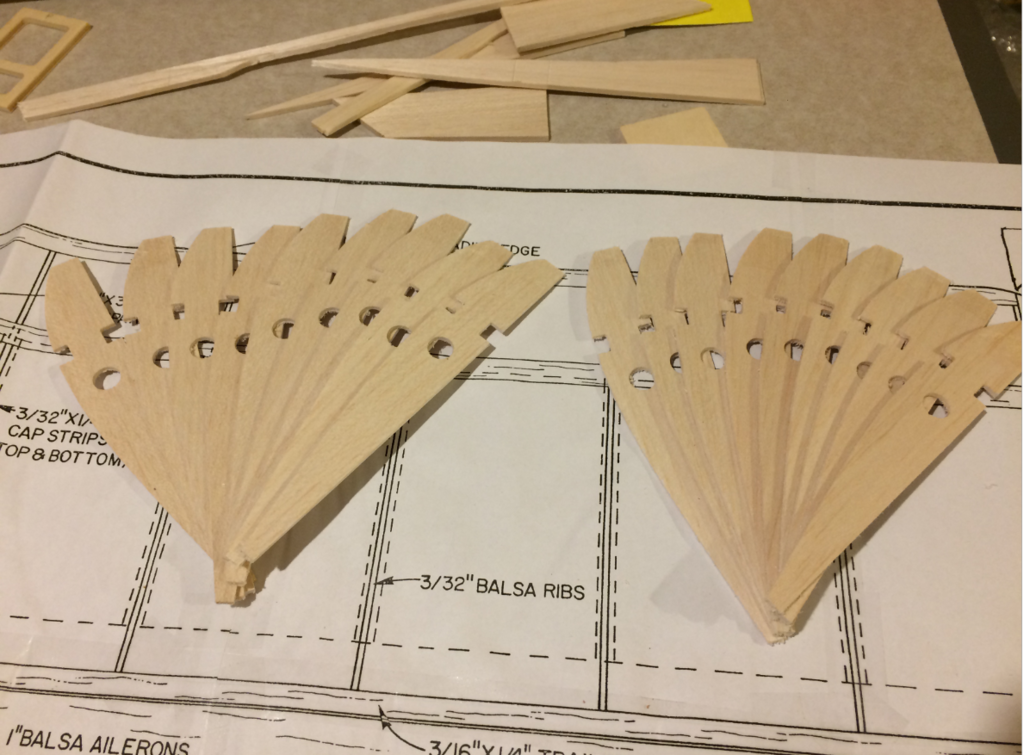

[edit 22:50]  Są też żeberka skrzydeł z balsy 2mm z otworami na przewody serw.










Link to comment
Share on other sites

Ha, a jednak raz na wiele lat przesyłki przychodzą w 24 godziny. Mam balsę ?

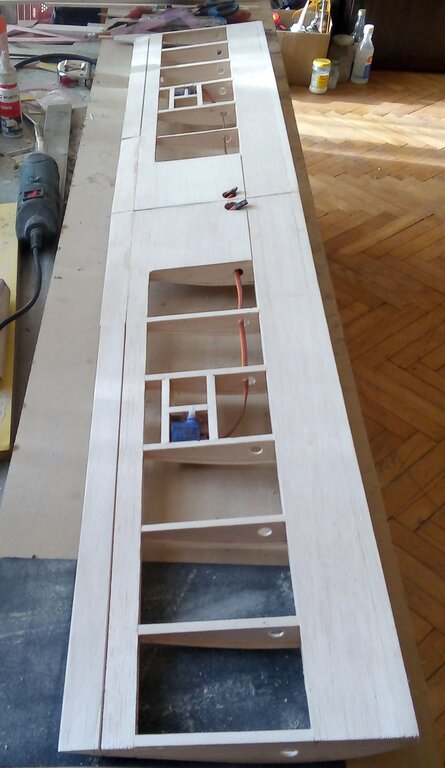

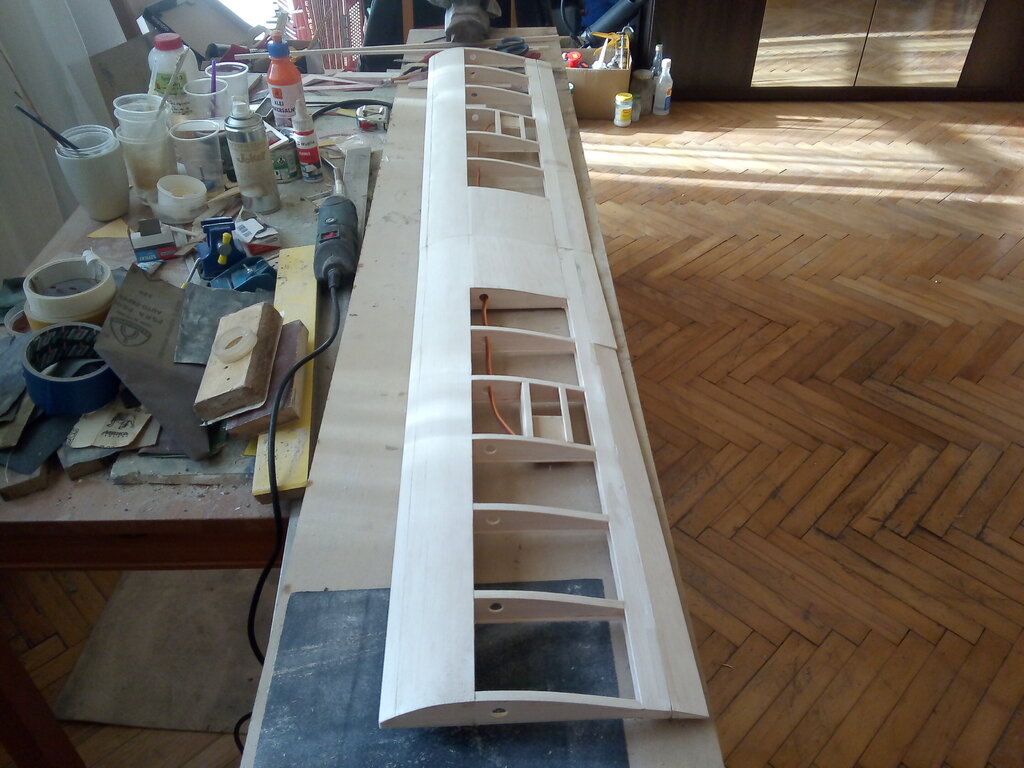

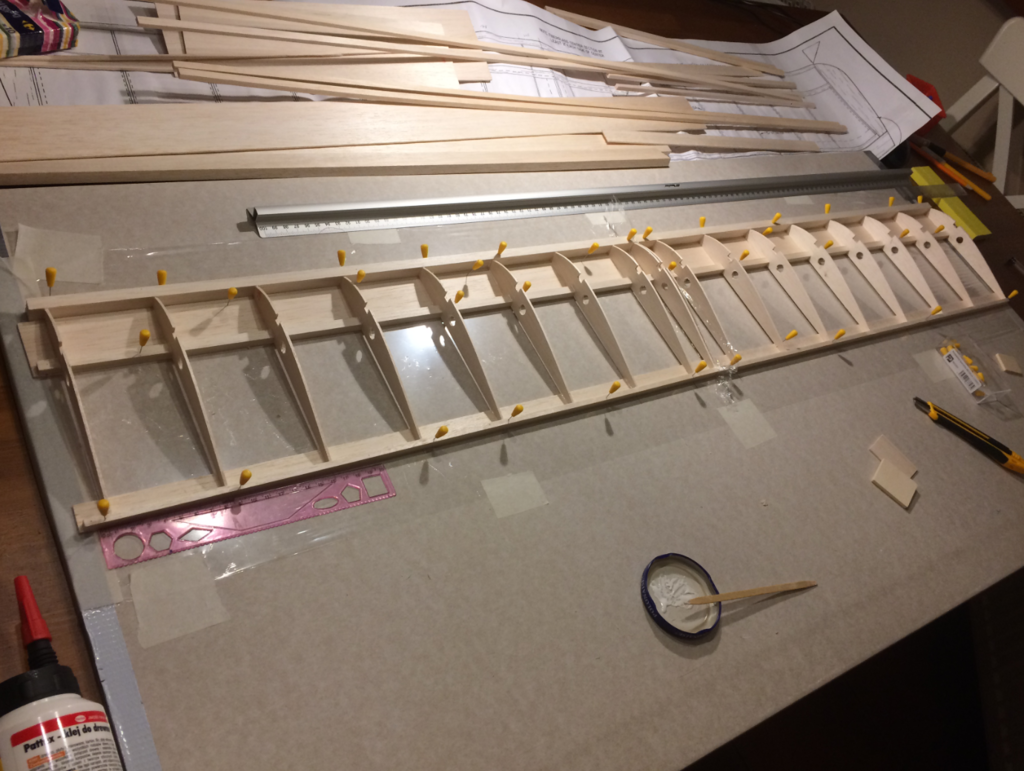

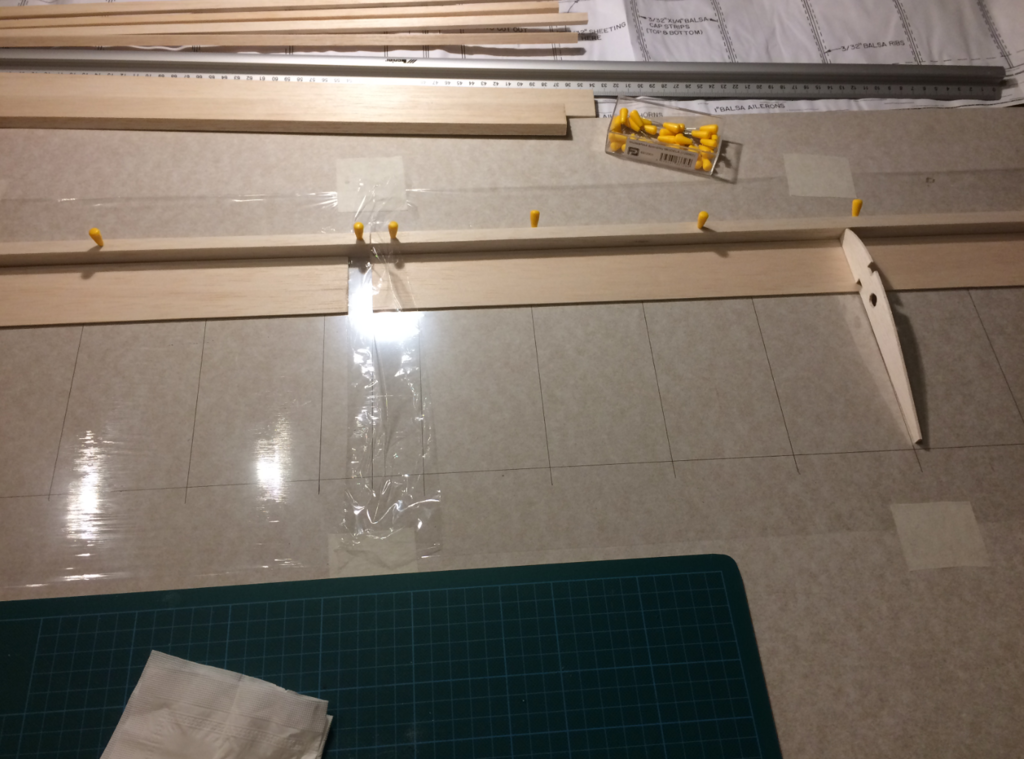

Rozrysowałem sobie połówki płata na płycie regipsowej, przykryłem folią spożywczą, podocinałem balsę i już widać zarys skrzydła.

Połówki skrzydeł są rozdzielone kawałęczkiem folii aby było je łatwiej rozłączyć po zdjęciu z "deski".



















Link to comment
Share on other sites

  • 1 year later...

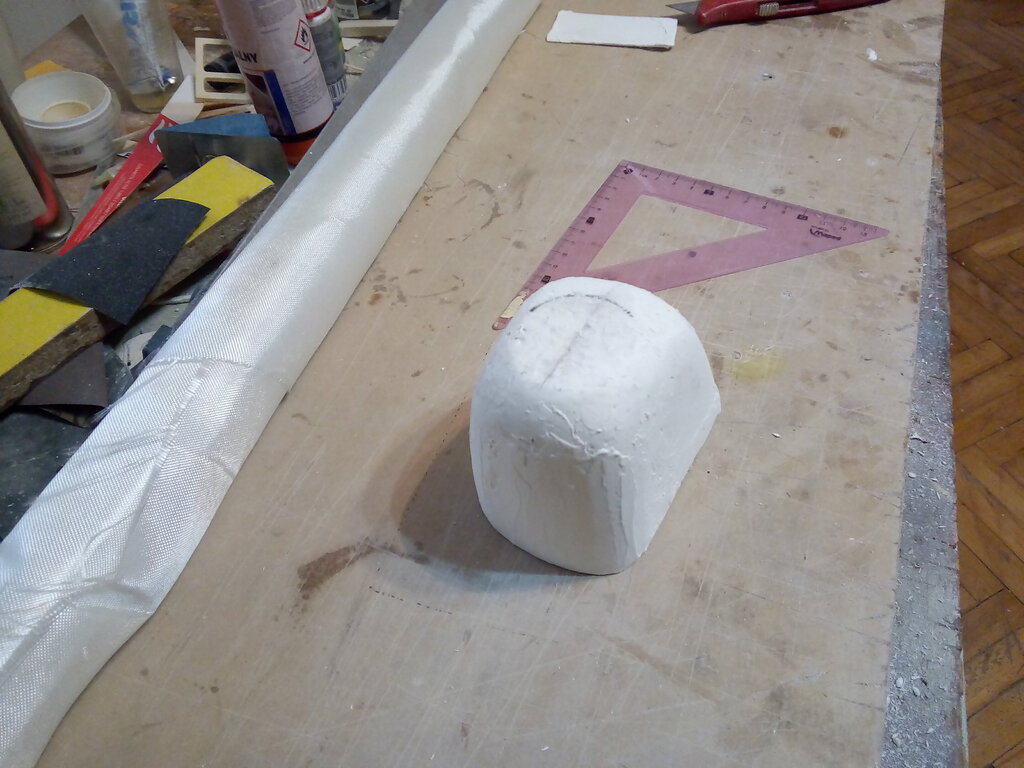

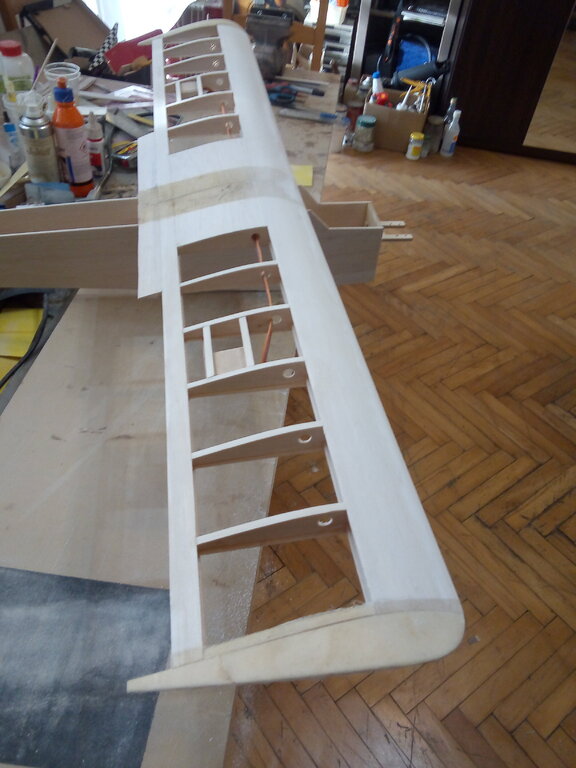

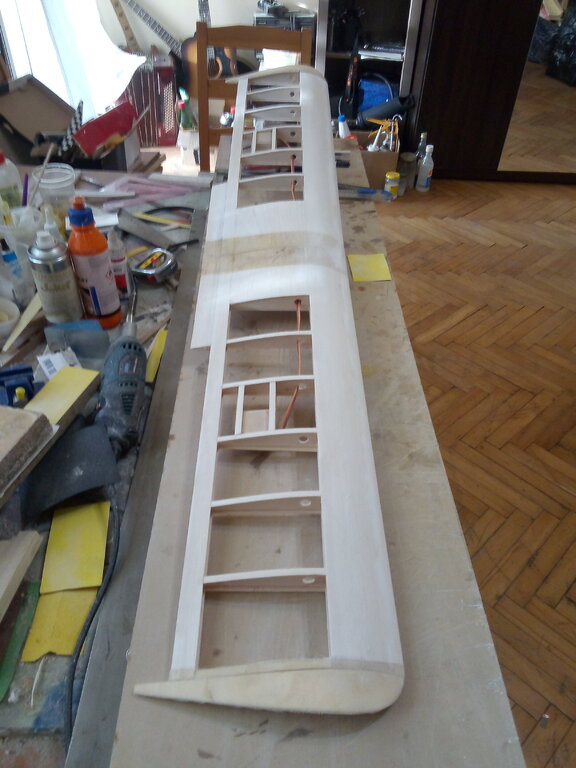

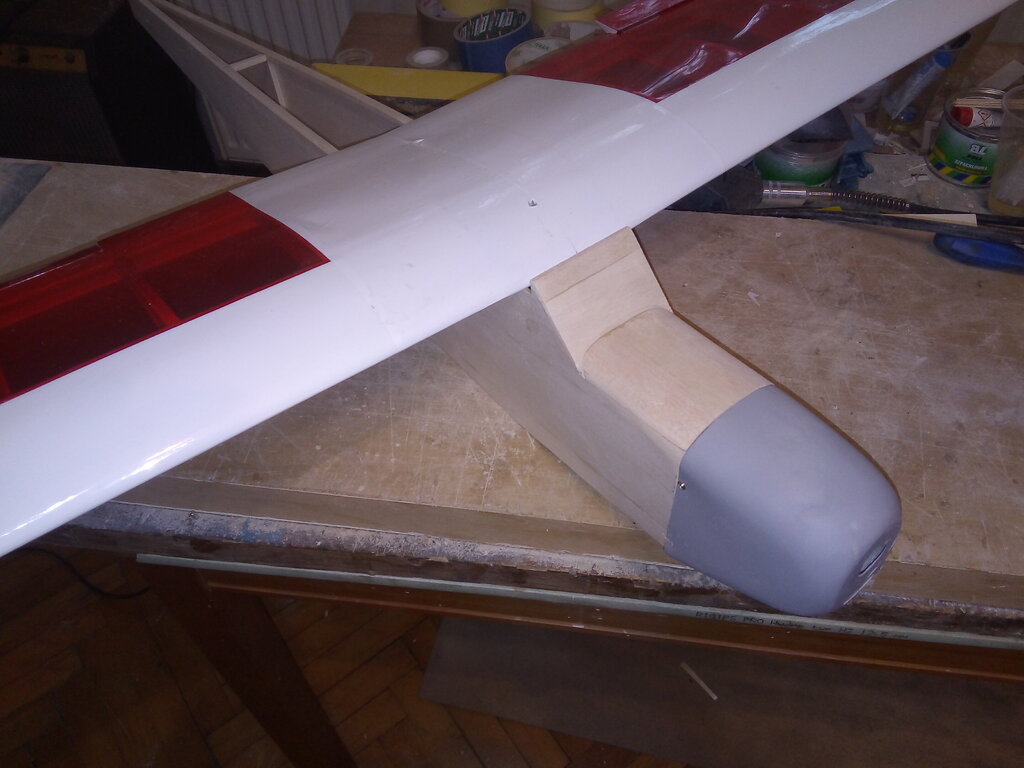

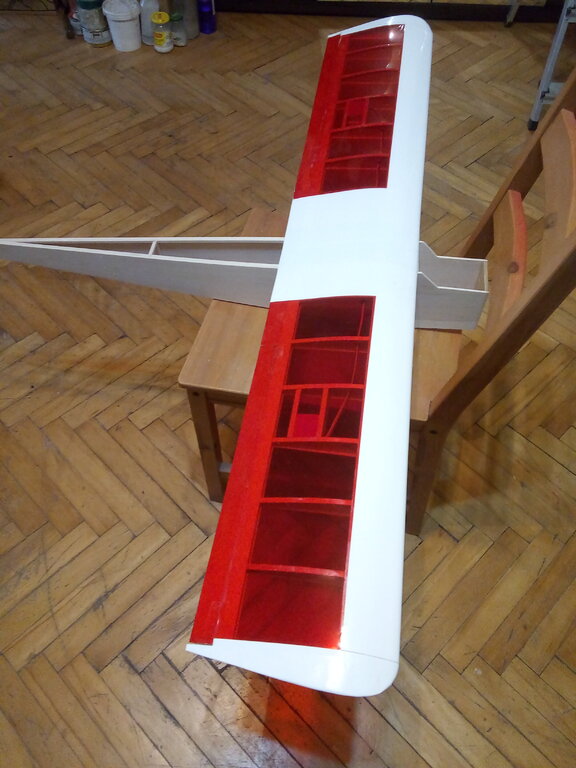

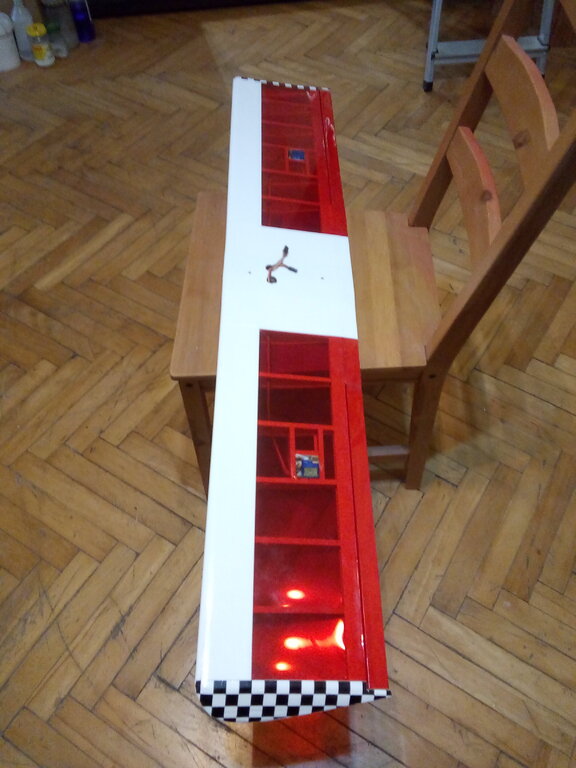

Skrzydełka dostały końcówki,styrodur przelaminowany szkłem 50g/m,zostało wszystko dopieścić i można oklejać.Zawiasy do lotek chyba będę robił taśmowe,to są małe lotki więc szkoda mi roboty przy zawiasach plastikowych,cdn.

tel4 (1).jpg

tel4 (2).jpg

  • Upvote 1
Link to comment
Share on other sites

24 minuty temu, samolocik napisał:

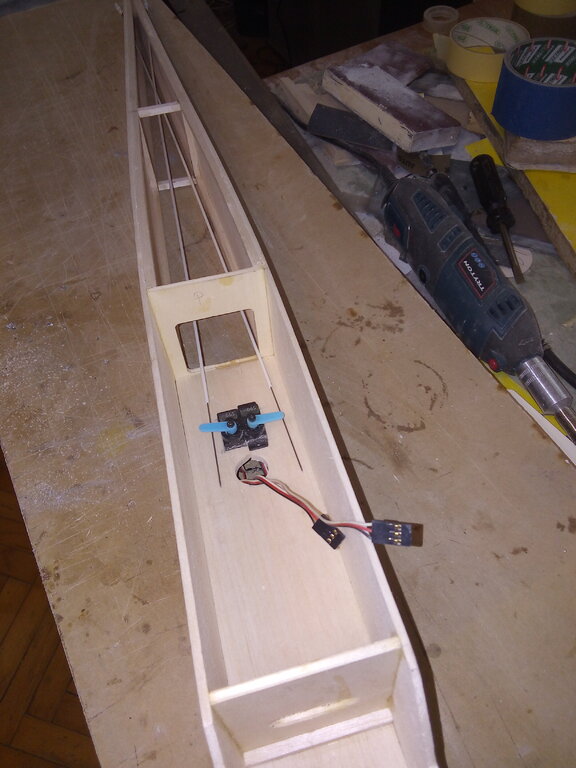

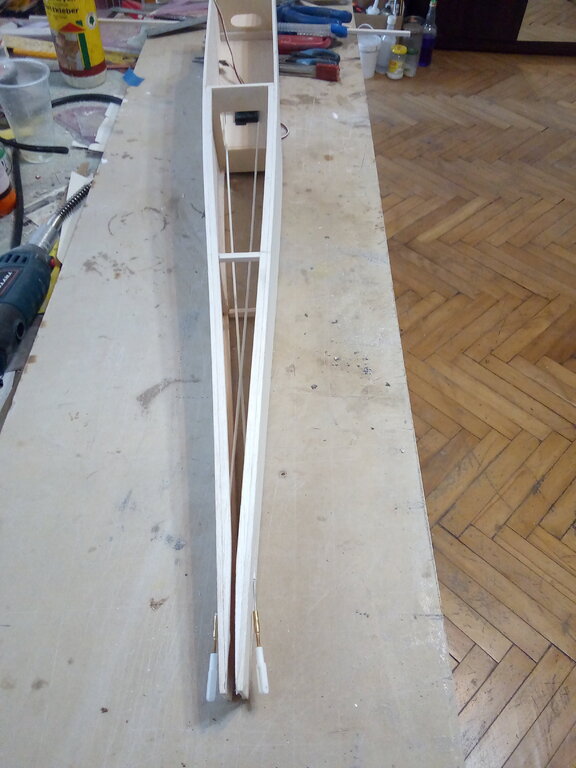

Bowdeny do kierunku i wysokości będą złapane gdzieś pod drodze, np. przed wręgą aby usztywnić połączenie?

Oczywiście,w czterech miejscach,kombinuję mocowanie skrzydeł będą mocowane na śruby plastikowe,zobaczymy,pozdrówko.
