21 minut temu, Grzesiek napisał:

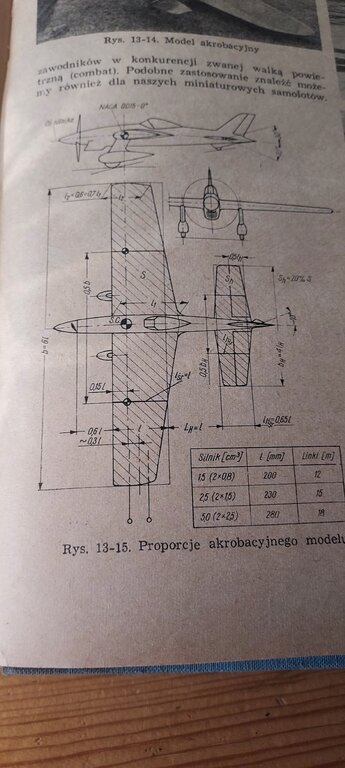

Według proporcji wychodzi ponad 1300mm.Ile pod 2,5ccm




Chcesz potwierdzenia że 6 x 230mm daje 1380mm?

Opublikowano

Cześć, pod 2.5ccm rozpiętość modelu około 1000mm jest optymalna.

Przejrzyj ten wątek, jest tam opublikowanych kilka planów modeli pod 2.5ccm



Opublikowano
4 godziny temu, japim napisał:



Chcesz potwierdzenia że 6 x 230mm daje 1380mm?

Tak.

Ps.Zawsze bazowałem na planach i proporcjach Schiera i latały modele super.Ale w tym wykonaniu coś mi to zaduzo pod 2,5ccm.Ostatni model na uwięzi zrobiłem ze 25lat temu z tąd troche pamięć mnie zawodzi ile to było.Moze @Paweł Praus coś podpowie.

Opublikowano
3 godziny temu, Grzesiek napisał:

A cięciwa płata w wypadku 1000mm ?



Ciecia skrzydła to nie rozpiętość... tutaj bym celował w średnią cięciwę 230-250mm, odpowiednio na to powierzchnie płata 22-25dm2.

Odnośnie dalej proporcji:

- powierzchnia statecznika poziomego około 1/4 powierzchni skrzydła

- rozpiętość statecznika poziomego nie więcej niż połowa rozpiętości skrzydła

- odległość statecznika od skrzydła --> od krawędzi natarcia statecznika do krawędzi spływu skrzydła lub klapy = około długość cięciwy płata

- odległość silnika (piasty śmigła) od krawędzi natarcia skrzydła - około 0.7-0.8 średniej cięciwy skrzydła

- silniki wychylony na zewnątrz kręgu około 1-2 stopnie

- wewnętrzna połówka skrzydła dłuższa od zewnętrznej o około 15-25mm

- orczyk około 10-15mm za środkiem ciężkości patrząc od przodu modelu



Wychodząc do powierzchni skrzydła można sobie zaprojektować cały model ;)

Opublikowano

Cięciwa płata to 200 mm oczywiście bez klap. Osobiści  skorzystałbym z planów zamieszczonych na tym forum w innych postach i dopasował bym kształt modelu do własnych upodobań nie zmieniając proporcji  modelu.
