Czy dobrze podłączyłem zestaw FPV ? Bo śnieży. Sony , Immerson

[max99]

Witajcie



Mam kłopot-brak video z kamery na monitorze/śniezy.



Jakis czas temu kupiłem nadajnik FPV Immerson oraz odbiornik RC305. Do tego kamera Sony od innego sprzedawcy.

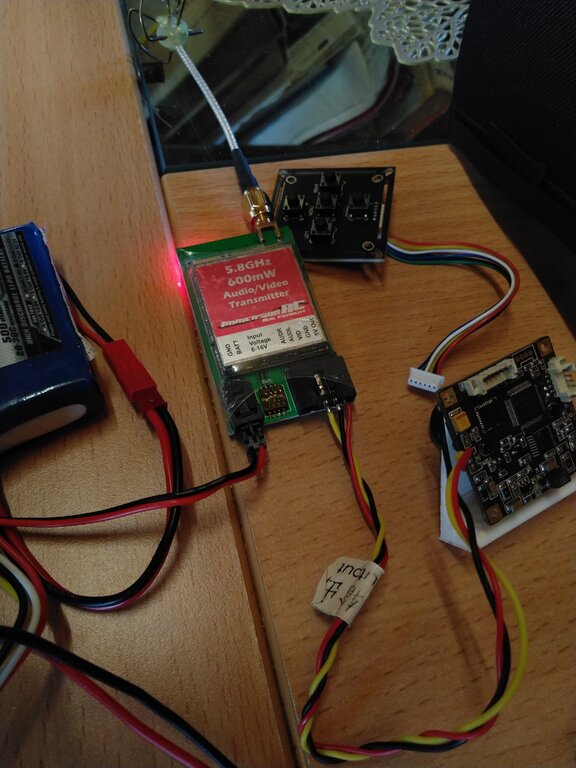

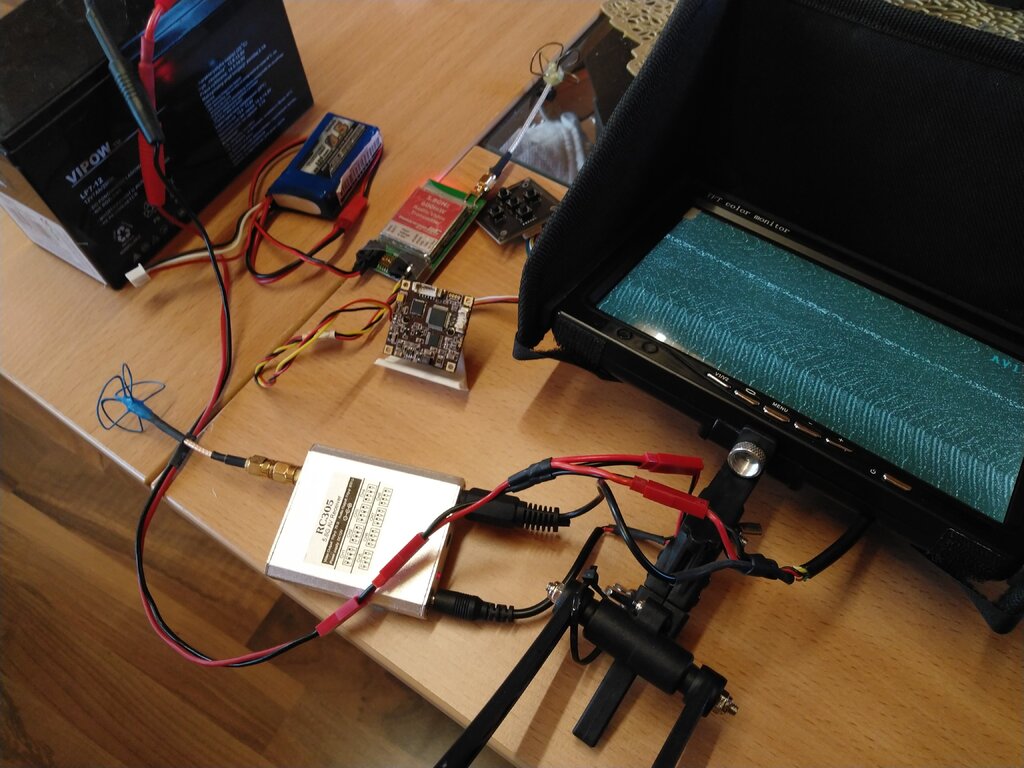

Niestety jest problem bo ekran monitora śnieży jak na foto ( przez około 1,5 sek po czym nastepuje niebieski ekran przez podobny czas....i tak w kółko).

Zasilania: odbiornik 12v z żelowca, nadajnik z pakietu 3S naladowany do pełna. Na płytce kamery jest +12v wiec napiecie mam ok.

Sprawdzałem na wszystkich czestotliwosciach i efekt śnieżenia jest tylko na dwóch kanalach. Na reszcie jest tylko niebieski ekran.

Kamera spieta z joystickiem do OSD czy nie...bez różnicy.

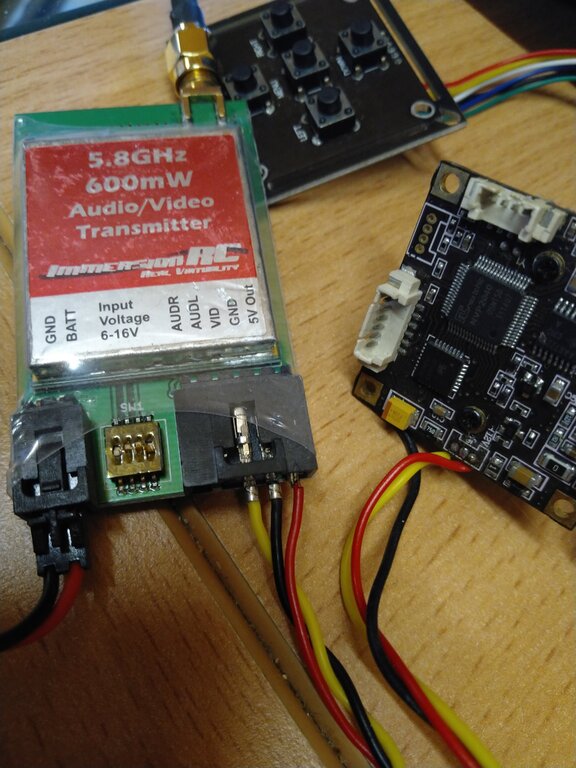

Zastanawia mnie tylko wlutowanie kabli ( czarny, czerwony i żółty) na plytce kamery. Masa (czarny) jest zlutowany do oczka na rogu a nie widze czy dalej idzie jakies polaczenia sciezkami na płytce. Na ostatnim foto widac to oczko w lewym dolnym rogu plytki. Sprzedajacy pisze mi, że kamera dzialala.



To moj pierwszy FPV... rozumiecie. Bład moze byc banalny.



Doradzicie cos?



[a2j]

Wydaje mi się że kamera zasilona 5V

[japim]

Jak odłączysz kamerę to jest czarny ekran czy nadal śnieży?

[Atomizer]

U mnie śnieży jak kanały są różne na nadajniku i odbiorniku.

Muszą być takie same wybrane... mi się spodobał kanał 43 bo najlepszy był obraz.

[max99]

Gdy zasilanie ma tylko odbiornik z monitorem ( sa na jednym zasilaniu z żelowca 12v) to ekran jest caly czas niebieski.

Gdy podpinam napiecie do nadajnika (kamera ciagnie zasilanie poprzez nadajnik czyli kablem czarnym i czerwonym?) to natychmiast  zaczyna sie ten cykl snieży/niebieski ekran.



Kanaly...hmmm,  cztery przelaczniki oznaczone 1,2,3,4 w nadajniku i odbiorniku. Raczej to dobrze ustawiam ( podpatrzylem dla pewnosci na filmie z you tube bo moze byc odwrotnie 1,2,3,4 czy chocby oznaczenie polozenia przelacznika moze byc mylace i mozna ustawic dokladnie odwrotnie)

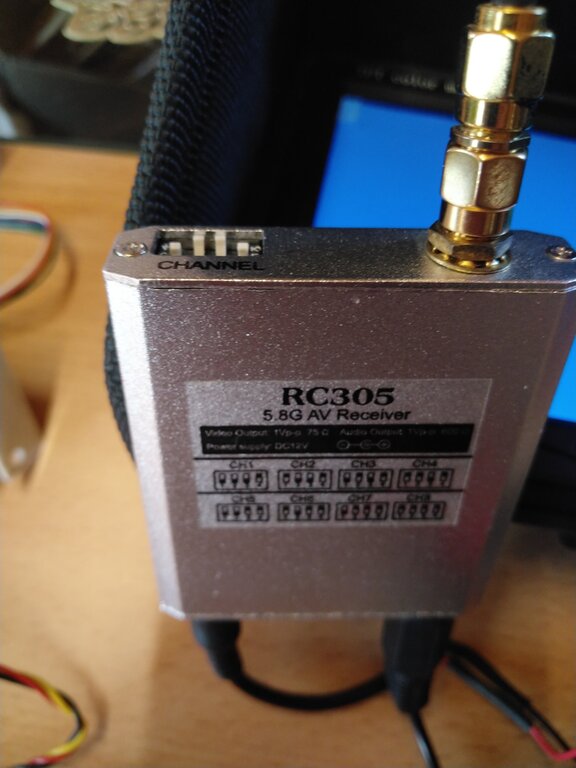

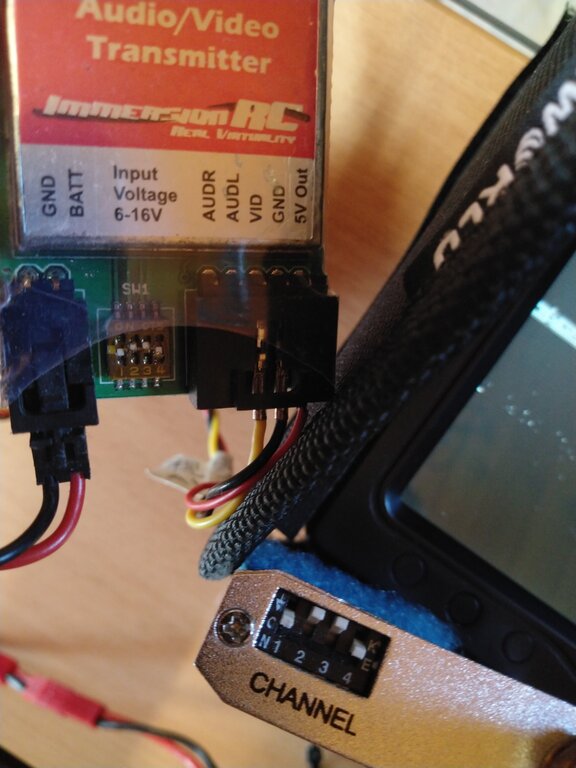

Kanaly mam ustawione tak, jak na foto:

[Atomizer]

cztery przełączniki ale kombinacji chyba masz więcej jak mi się wydaje?

Wybieranie żądanego kanału polega na ustawieniu 3 przełączników w odpowiednich pozycjach czytam w internecie...

[a2j]

Musisz znaleźć instrukcje nadajnika i odbiornika, ustawić przełączniki na tą samą częstotliwość (mogą się różnić ustawienie przełączników).

Kamera jest wpięta zasilaniem do nadajnika wideo a on ma wyjście 5V - te kamery płytkowe sony zasila się 12V



Mogą się nie dogadać bo nie maja wspólnych częstotliwości niestety

[max99]



a2j, wygląda na to, że trafiles w 10 i to dwa razy.



Nadajnik i odbiornik kupilem od tej samej osoby jako zestwaw. Ech, ewidentnie nie maja wspolnej czestotliwosci.

Kamera. Faktycznie nadajnik ma wyjscie 5V a na plytce kamery jest 12v. Watpie zeby szla na 5 V...

Czyli mam 3 elementy i żaden nie pasuje do ukladanki.



Ma ktos kamere na 5V do sprzedania?

I odbiornik z pasujaca czetotliwoscia?

Bo nadajnika zdecydowanie nie pozbede sie.

[madrian]

Czemu nie wyprowadzisz zasilania dla kamery z pakietu głównego, przez stabilizator napięcia na 12 V?



I przy testach... oddal od siebie odbiornik i nadajnik i ustaw je tak, by anteny się widziały jak podczas pracy.

Za blisko też nie jest dobrze.

[max99]

Zdecydowałem sie na zakup innego odbiornika-tego:  https://www.olx.pl/d/oferta/odbiornik-fpv-rc832-plus-CID767-IDJKexf.html



Powinno dzialac? Niby pokrywa sie kilka czestotliwosci:  FR4 or（F） 5740M 5760M 5780M 5800M 5820M 5840M 5860M 5880M

PDF ze szczegolami-trzecia strona:  https://robu.in/wp-content/uploads/2018/01/DATASHEET-RC832Robu.in_.pdf



p.s. madrian, czy mozesz podeslac link do tego stabilizatora napięcia na 12 V  ?





EDIT:

Kupiłem odbiornik RC832 Plus.

Niestety nadal nie ma obrazu. Kanaly na ktorych powinien byc sa niebieskie. Kamere Sony podpinam pod pakiet 3S naladowany do rownych 12V. Sygnal video z kamery ( żółty kabel) wpinam w nadajnik.

Podpowiedzcie cos....  nie mam pomyslu.
