Let LF-109 Pionýr 1:8 (mini scale) + pliki

[kulfon250]

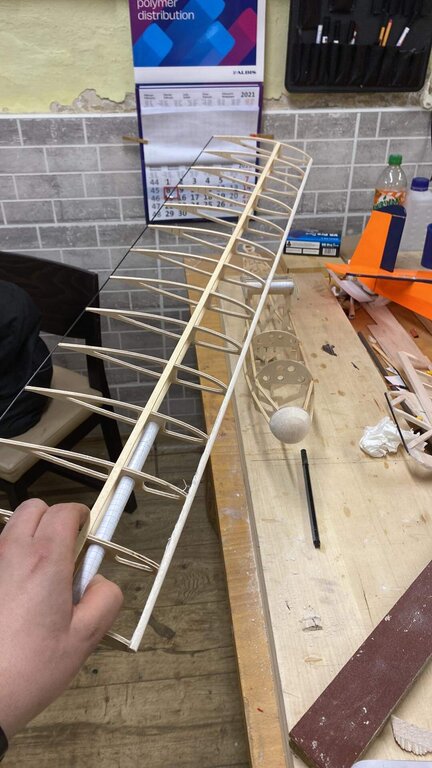

Kolejny element gotowy, i kolejny z ciut zmieniona budową.

Oryginał wydawał mi się za mocny

Zrobiłem delikatniejszy i jak zwykle ze spływem z balsy, aha i 5 mm grubości

[kulfon250]

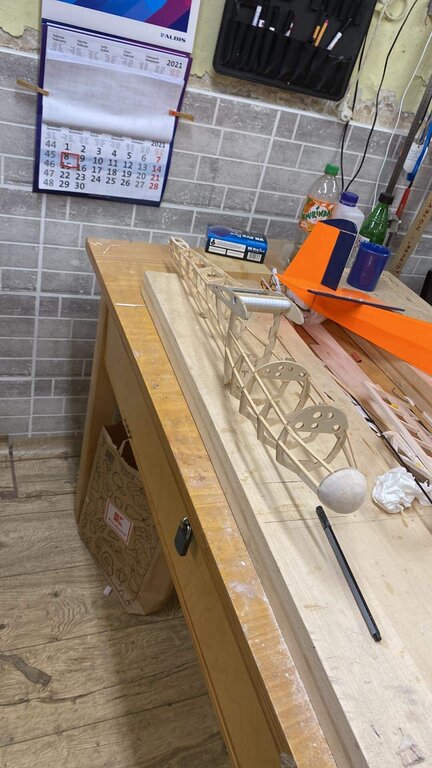

Powoli się wyłania teraz pionowy

[RMa]

Zacnie Ci to wychodzi! Ważyłeś już może swoją wersję?

Zapomniałem dodać, że przy projektowaniu planowałem okleić górny fragment między wręgami 1 i 2 zaczynając od górnych podłużnic balsą 1mm aczkolwiek teraz doszedłem do wniosku, że fornir 0.5mm lepiej zda tam egzamin.

[kulfon250]

Ważyłem w trakcie, ale zabij nie pamiętam wyników, zważę całość :), jak zrobię pionowy.

Który też , przepraszam będzie inny  ciutek.

[kulfon250]

No to ogonek zrobiony, został tylko do oszlifowania, pionowy.

dojdzie tylko jeszcze zawias na dole kadłuba do pionowego, coby go trochę ustabilizować i chyba wkleję go na dwa małe kołki węglowe w poziomy.

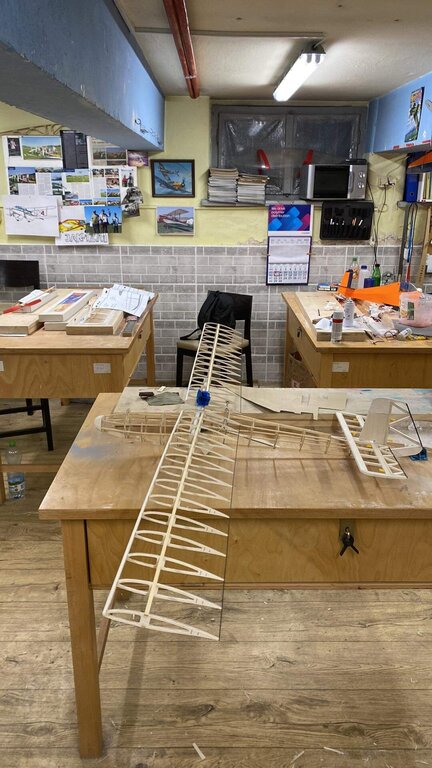

A całość zaczyna wyglądać tak





Teraz zaczną się prace upierdliwe, serwa, cięgna, półki, oklejanie itp...

No i testy wyważenia i pomiar kątów, coby to równe w miarę było



PS. Pamiętaj o plikach .dxf kabiny, usterzenia już nie potrzebuję jak widać



[kulfon250]

Waga na dziś:

- nieoklejone skrzydła z lotkami + mechanizmy lotek - 176g/2szt (dojdą oklejenie, mocowanie serw, taśma zawiasu)

- kadłub z silnikiem i 2 mechanizmami -214g

[young]

Waga piórkowa póki co. Ale ona nie najważniejsza.

Ciekawe jakie barwy zrobisz na gotowo ???

[kulfon250]

5 godzin temu, young napisał:

Waga piórkowa póki co. Ale ona nie najważniejsza.

Ciekawe jakie barwy zrobisz na gotowo ???

Kolory wyjdą takie jakie mam folie

Z założenia robię ten model z tego co jest czyli sklejki, resztek balsy, folii i gratów z szuflady.

Ma być fajnie i tanio  I kto wie może będzie też kolorowo

[kulfon250]

Niestety dopadło mnie jakieś ścierwo i od 2 dni zdycham, a robota prawie stoi.

Powstały tylko mocowania serw do lotek (druk3D).

Jak pogonie ścierwo, ruszymy dalej



[RMa]

@kulfon250 Świetnie to wygląda! ?

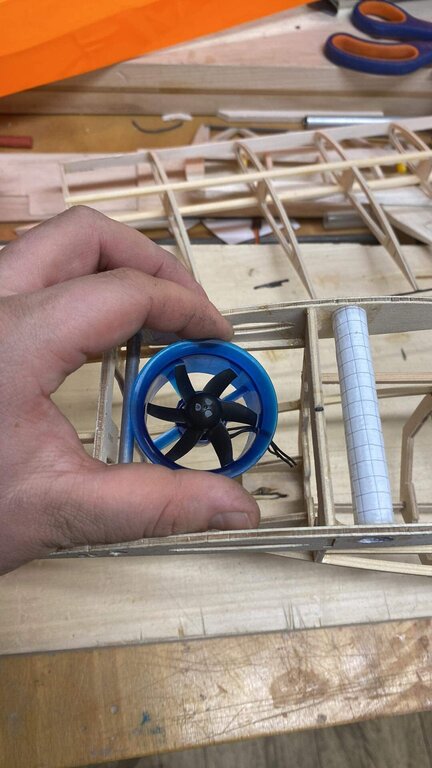

Maciek leci dalej z tematem. Doszedł do wniosku, że dołoży EDF na pantografie chowającym się pod wpływem grawitacji/oporu powietrza. Podrzucił mi również wagi poszczególnych elementów: Kadłub - 123g; Skrzydła - 154g; Stateczniki - 30g. Całkiem możliwe, że do lotu zmieści się poniżej 700g



Będzie delikatna korekta do planów, zmniejszę sugerowaną grubość stateczników do 4mm.

[RMa]

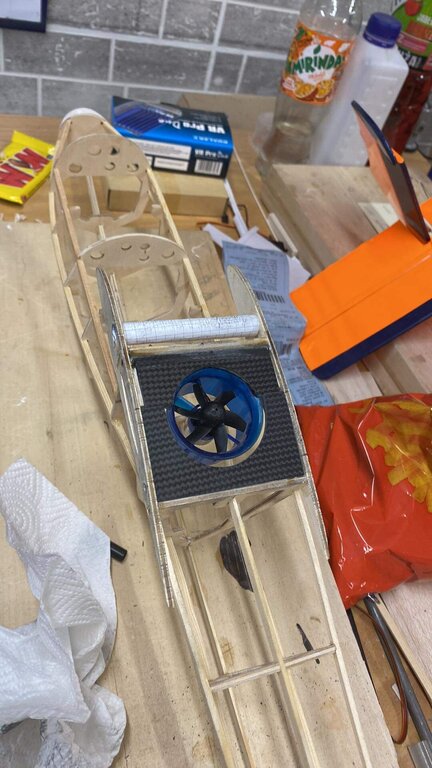

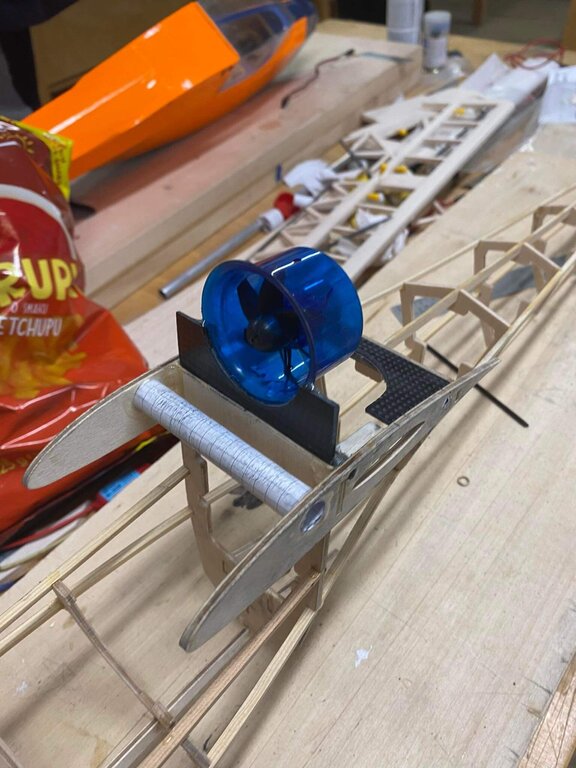

Gotowe mocowanie turbiny:







[young]

Bardzo ciekawe, aż nie mogę się doczekać jak się sprawdzi to rozwiązać.

[Paweł Prauss]

https://www.ebay-kleinanzeigen.de/s-anzeige/boxer-modelldiesel-modellmotor-bj-1958-neu-originalverpackt/2276399250-249-9447

[robas69]

Boxera do szybowca? Chyba Paweł coś pomylił.

[Tomek 77]

Bardzo podoba mi się mocowanie turbiny. Jeszcze nie widziałem takiego rozwiązania?ciekawe jak się sprawdzi w użytkowaniu.

Kibicuję i pozdrawiam.

[robas69]

Jeszcze tak może być



[d9Jacek]

W dniu 25.12.2022 o 10:50, robas69 napisał:

Chyba Paweł coś pomylił

nic nie pomylił ...były i latały

[kulfon250]

Choróbsko w miarę opanowane, to i robota powoli rusza

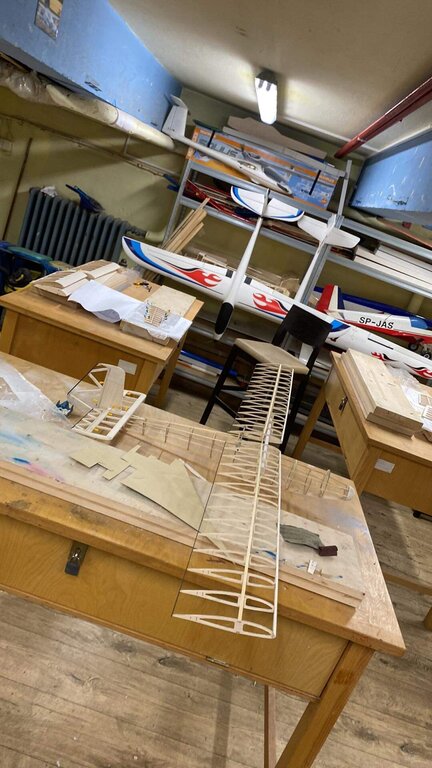

Wklejone usterzenie poziome, za chwile na wagę i zaczynam organizacje środka, tak coby się wyważyła

A tak apropos, ktoś liczył położenie CG?



[RMa]

Zacnie, że ruszyłeś dalej

Zakres środka ciężkości przedstawia się następująco: 32mm-49mm od krawędzi natarcia żebra przykadłubowego.

Przy czym osobiście oblot wykonałbym z SC w okolicy 40mm od natarcia.



[kulfon250]

Coś tam dłubię, bo Leprechaun czeka

Dziś się okleiły skrzydła, teraz muszę wrzucić serwa i zrobić popychacze i dźwignie do lotek , oklejam i kolejny element będzie gotowy.

Jak już je okleje idzie na wagę, bo muszę wymyśleć podłogę w kabinie i rozmieszczenie serw i elektroniki.

Wyzwaniem będzie osłona kabiny, ale to mogę dorobić nawet po oblocie
