Let LF-109 Pionýr 1:8 (mini scale) + pliki

[RMa]

Zapewne większość z Was zapoznała się już z trendem wywodzącym się z Czech, mianowicie zabawki mini scale.


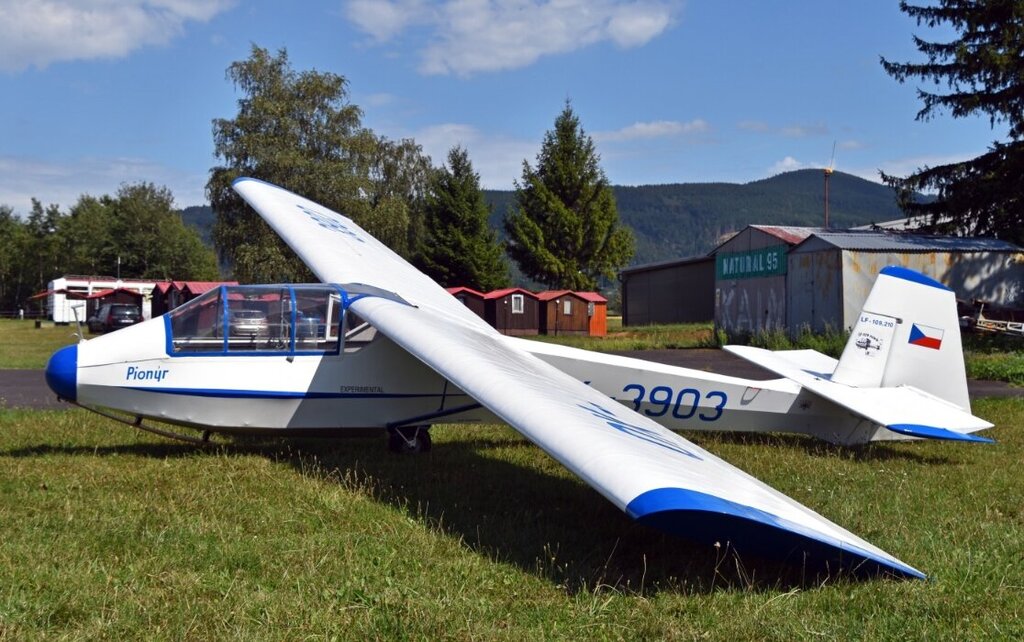

Zawsze podobała mi się prosta sylwetka LF-109-tki. Nawet rozważałem kupno zestawu z LaserModely.cz w 1:4 jednak nigdy do niego nie doszło, gdyż wolę szybowce, nie kowadła ¯\_( ͡° ͜ʖ ͡°)_/¯.



W zeszłym roku miałem okazję przyjrzeć się z bliska KA 4 z Hexemodel.cz, przedstawionej przez Tomka na forum:



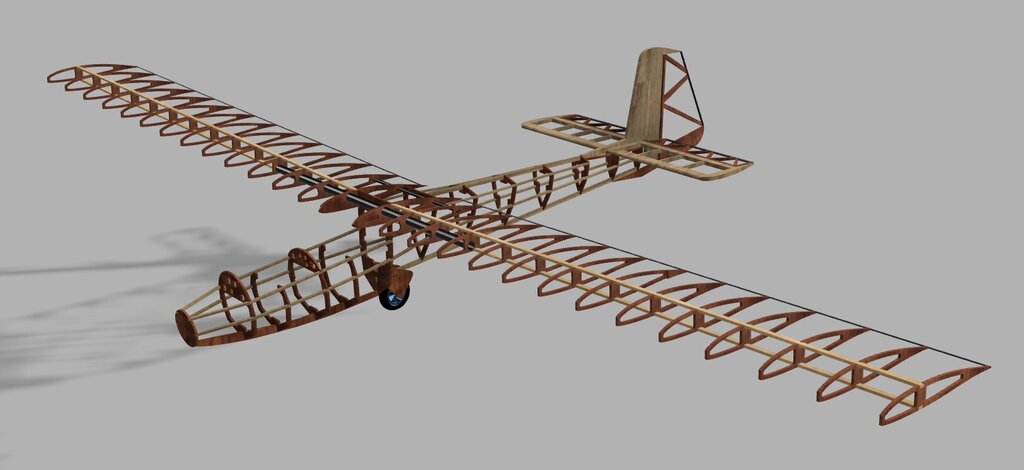

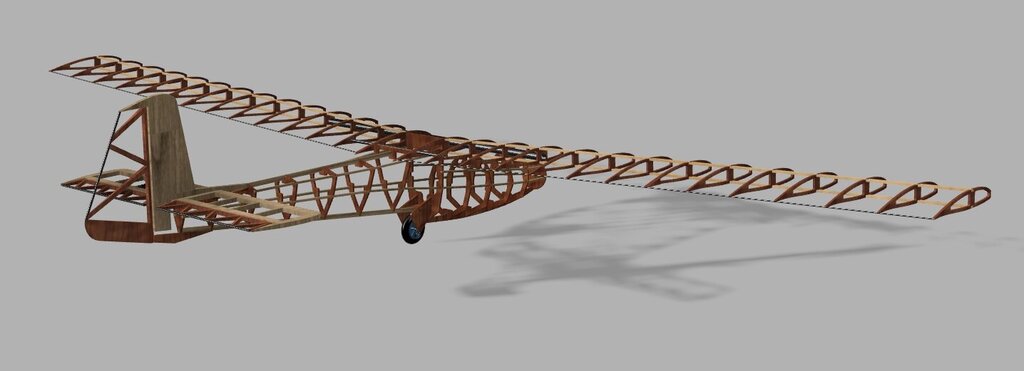

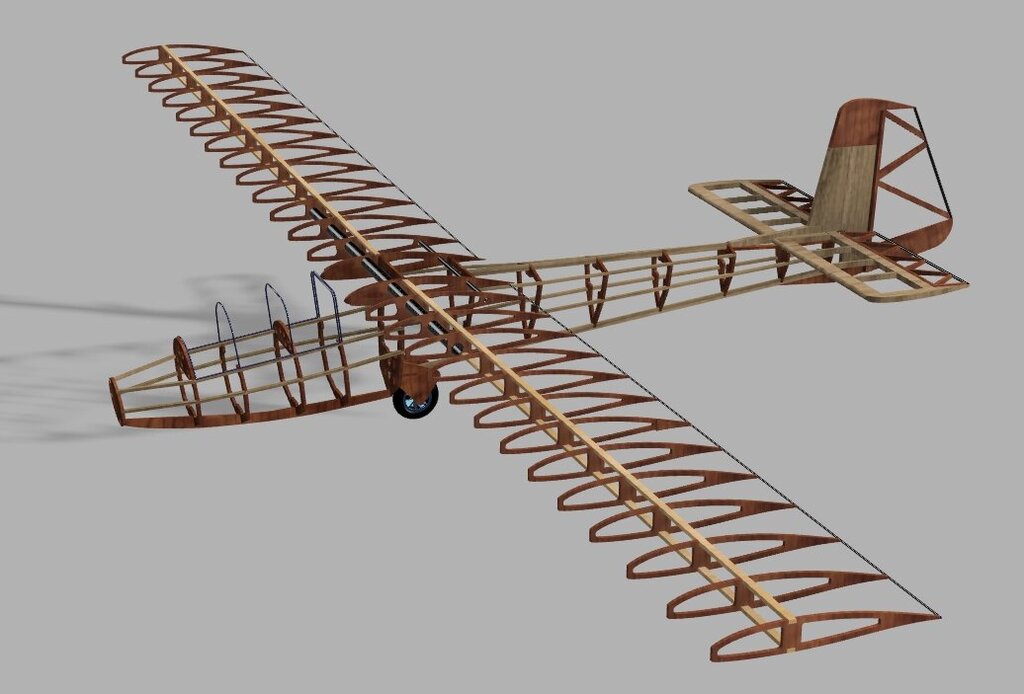

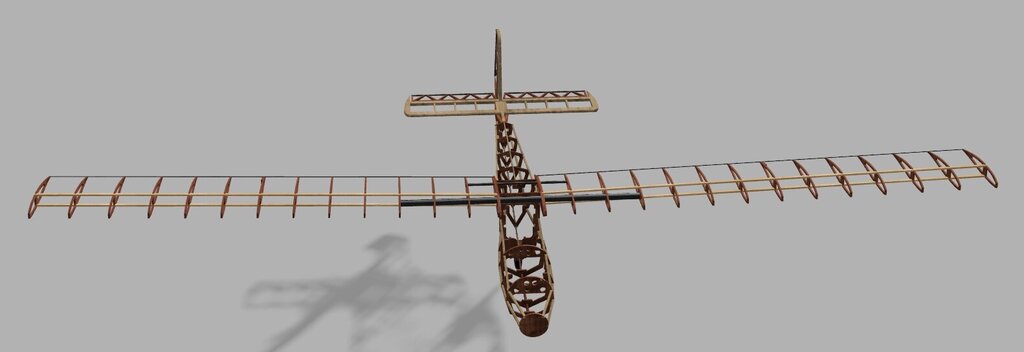

Jako, że to fajna zabawka, nawet do plecaka, to wrześniowym wieczorem rozrysowałem Pionýr'a w 1:8.



Rozpiętość: 1,7m
Długość: 0.9m

Profil: HQ3513
Planowana waga: 900g +/-100g



Wręgi i żebra - sklejka brzozowa 3mm (można zastąpić balso-sklejką, żebra ewentualnie z samej balsy)

Podłużnice - sosna 3x3/3x4/2x7mm

Dźwigar - sosna 6x3mm

Łącznik płatów - rura szklana ϕ10mm

Spływ - pręt węglowy ϕ1.5mm

Stateczniki - balsa 4mm

Spływ kierunku i wysokości - pręt węglowy ϕ1.5mm



W zamyśle miałem go robić, gdy braknie mi natchnienia na dokończenie BKB czy też EasyTow'a.

Niestety tak się złożyło, że od listopada 2021 nie miałem czasu by zejść do modelarni.
Więc mimo, że wszystkie elementy są wycięte i materiały zakupione to mój zestawik się sezonuje.

Zatem doszedłem do wniosku, że podzielę się plikami. Formatki są dość podstawowe, nie ma na nich półek pod wyposażenie czy też otworu pod zaczep holu.
Jeżeli ktoś się podejmie budowy, to zapraszam do kontynuacji wątku.



LF 109 Pionyr 1-8 Stateczniki v2.pdfLF 109 Pionyr 1-8 Płat.pdfLF 109 Pionyr 1-8 Kadłub.pdfLF 109 Pionyr 1-8 Formatki.pdfLF 109 Pionyr 1-8 Formatki DXF.dxf



Jak będę miał chwilę na zrobienie swojego, to z pewnością zamieszczę relację.

Przy okazji, BLLModel (http://www.bllmodel.stranky1.cz/) ma w ofercie LF-109 w 1:7

[RMa]

Zapomniałem dodać wzornika na ramkę kabiny



LF 109 Pionyr 1-8 Ramka Kabiny.pdf


Plan podzielony do wydruku na A4:
LF-109 Pionyr 1-8 A4 Stateczniki v2.pdf

LF-109 Pionyr 1-8 A4 Kadłub.pdf

LF-109 Pionyr 1-8 A4 Płaty.pdf

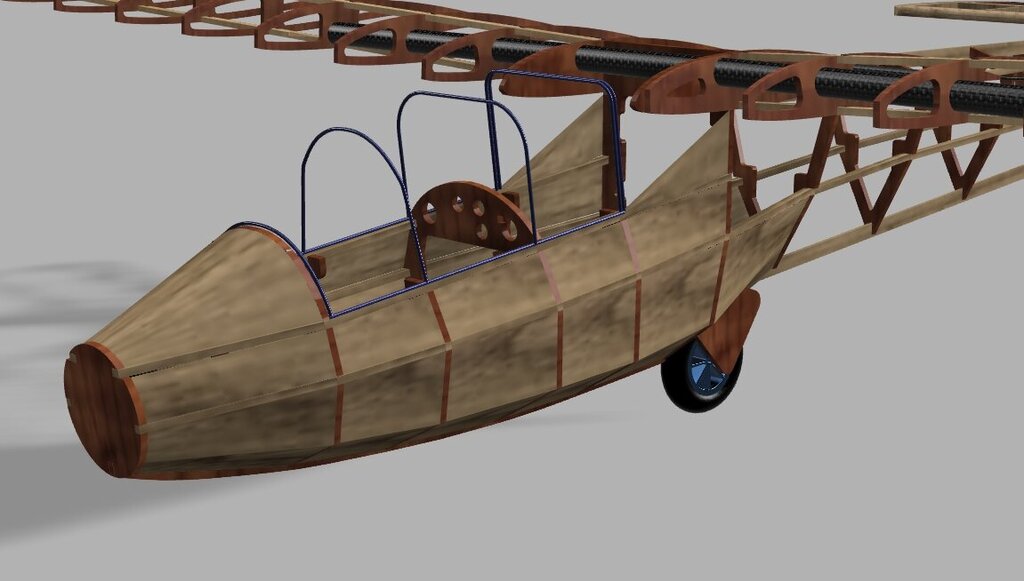

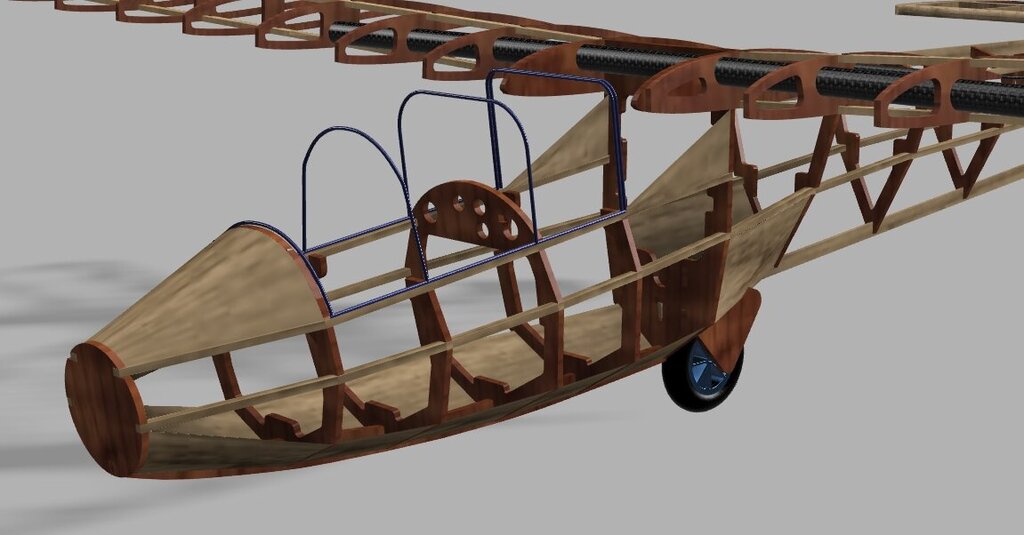

Aby uprościć sobie pokrycie kadłuba folią sugeruję przednią część okleić sklejką 0.4mm lub 0.8 w jeden z przedstawionych sposobów:





[kulfon250]

Dzięki fajny pomysł, na zimowe wieczory

[pepcio]

Już parę razy przymierzałem się do budowy tego modelu. Z racji tego ,że jako młody chłopak szkoląc się na pilota szybowcowego miałem okazję po samodzielnych lotach za wyciągarką na "Czapli", przejść na ten szybowiec do nauki holowania za samolotem. U nas w Aeroklubie Elbląskim był pod nazwą "Primorec". Wersja radziecka. Konstrukcja metalowa kryta płótnem. Przez pilotów nazywana żelazkiem. Podczas jednego z samodzielnych lotów przy twardym lądowaniu zerwałem gumowe sznury amortyzatorów koła. Pamiętam jak wkurzył się mechanik bo wymiana ich była ciężką pracą. Mimo ,że ten szybowiec był metalowy to własności lotne miał lepsze jak nasza "Czapla". Udało mi się raz na nim latać na termice ponad 2 godziny! Takie to żelazko.

Szkoda ,że ten model taki mały. Żeby miał chociaż 2 metry rozpiętości.

Tutaj na dwu holu pomalowany na żółto. Nasz był kremowy.

Uważam ,że ten rozmiar to minimum aby ładnie latał.

[RMa]

@pepcio 11 Zacnie, że miałeś okazję pobawić się nim w pełnej skali 🙂

Model rysowałem czysto pod siebie, więc by zmieścić się w tych zabawkach miniscale musiał być 1:8. Plany są, więc nie widzę większego problemu powiększenia ich do 114,2%.

Mój model kurzył się w szufladzie więc, że tak powiem, wylądował u kumpla na modelarni w Bielsku-Białej.
Z tego co gadaliśmy to żebra poza rurą łączącą będzie wymieniał na balsowe.

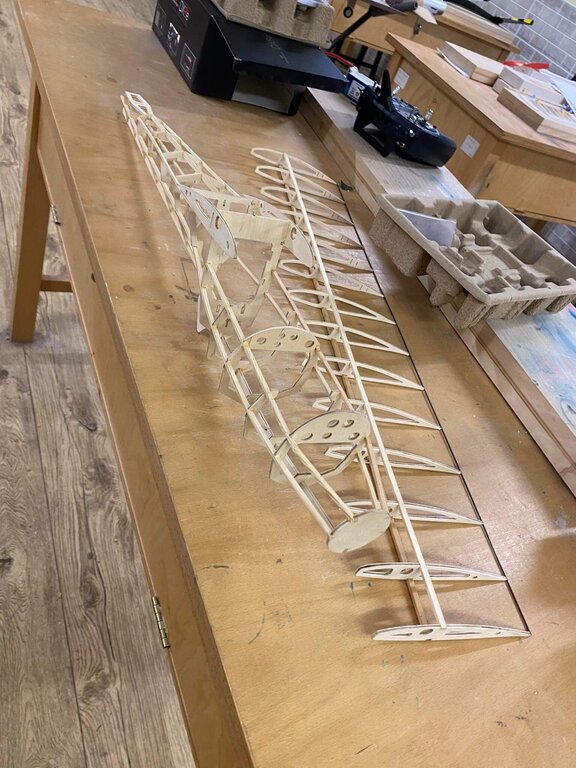

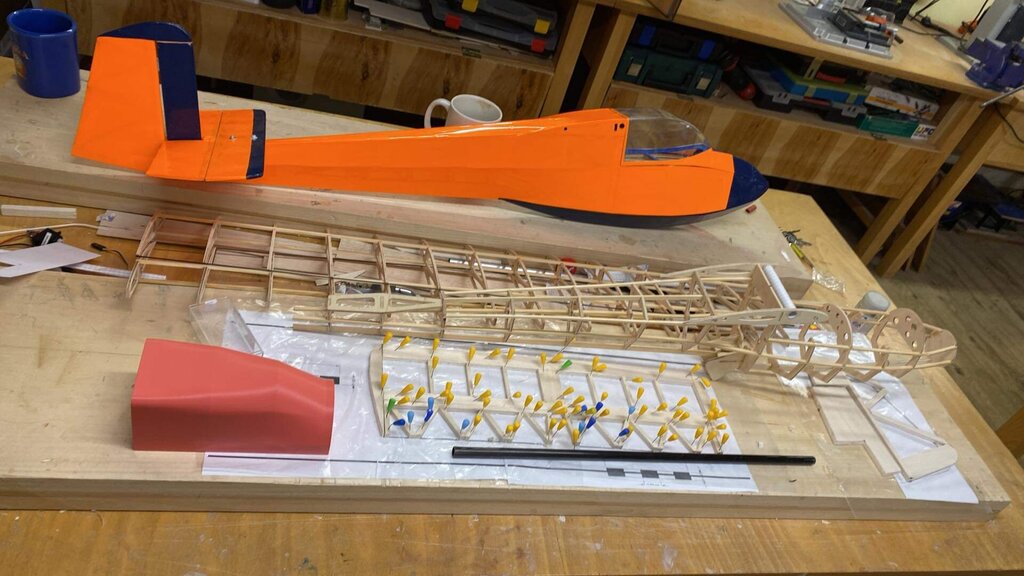

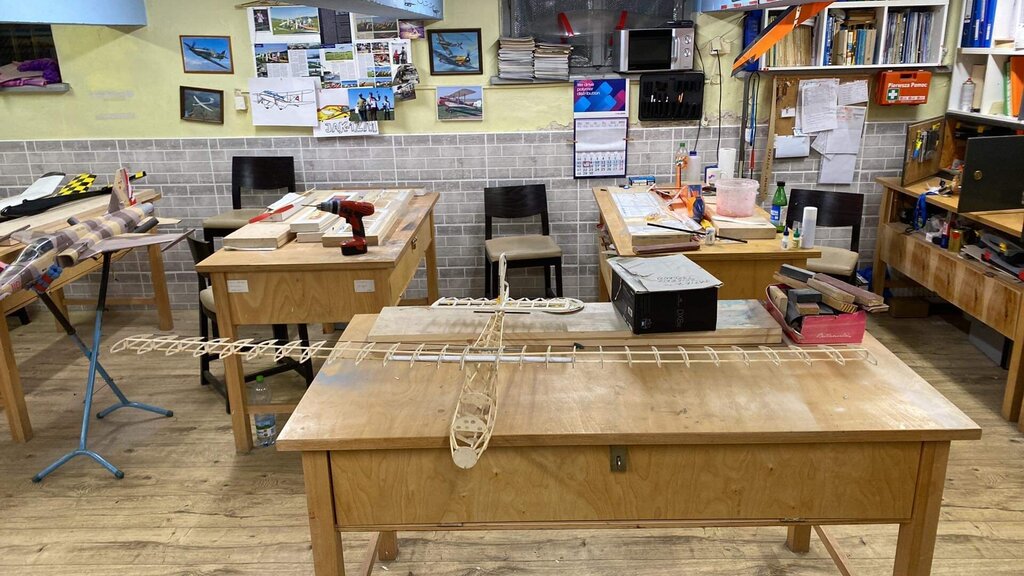

Oto efekt 40 minut składania:





Jutro jedzie po listwy i kończy kadłub.



[RMa]

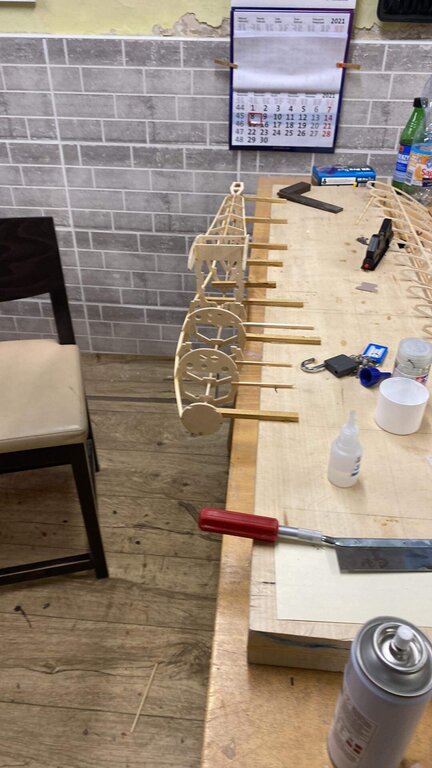

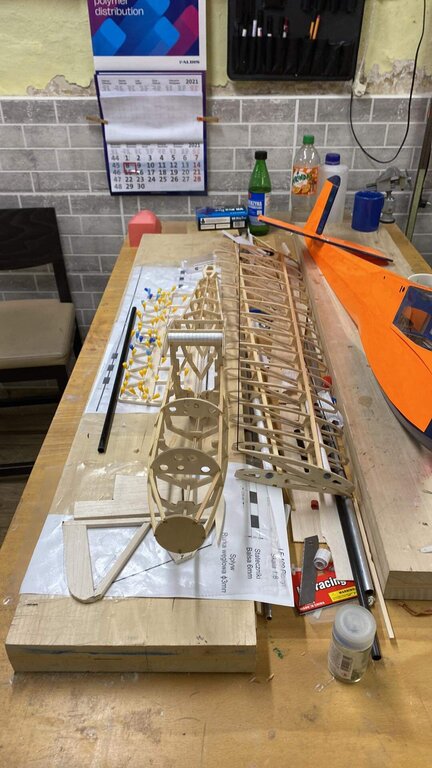

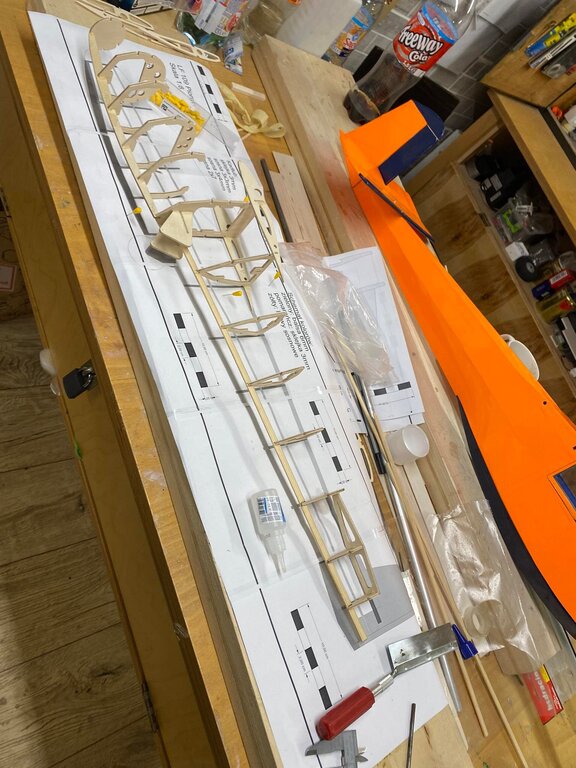

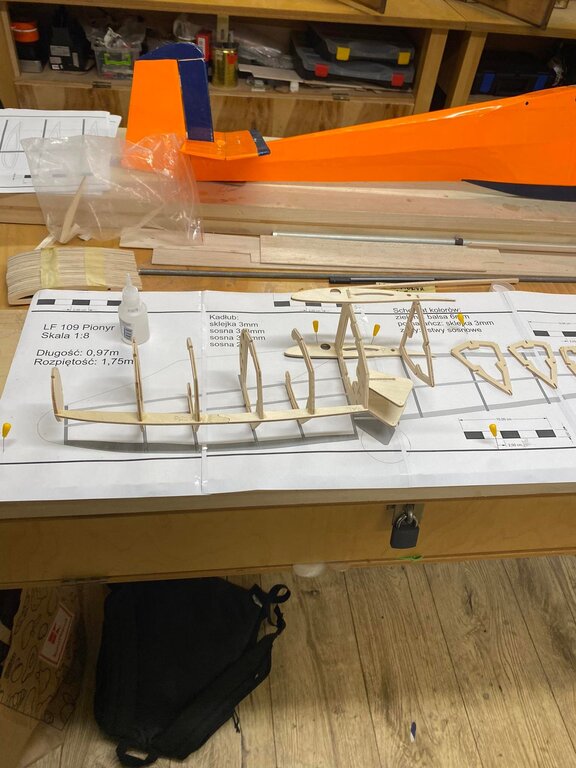

Progres z dnia dzisiejszego. Kolejny update we wtorek.

[kulfon250]

Jak wszyscy to i ja też

Tylko mój będzie głównie sklejkowy, balsa ograniczona do minimum.

Nie chciało mi się poprawiać rysunków, wiec doszły małe wydruki, zmieniające średnicę rurki bagnetu na 8 mm a bagnetu węglowego na 7mm

Żeberka będą ze sklejki, tylko pewnie stateczniki balsowe, ale jeszcze nie wiem czy na pewno.

No i pewnie dojdzie mały silnik z przodu, niestety ziemia w W-wie jest płaska  a gumy nie lubię

Zastanawiam się też czy nie wydrukuję ramki kabiny na drukarce 3D

BItwa trwa czy dawać lotki





[young]

Za silnik masz plusa,

[kulfon250]

Teraz, young napisał:

Za silnik masz plusa,

No nie wiem, czekam jak zaraz ortodoksi mnie będą opluwać



[Osa]

No nie wiem, czekam jak zaraz ortodoksi mnie będą opluwać


A niech se. Chyba się tym nie będziesz przejmował?

Wysłane z mojego M2103K19G przy użyciu Tapatalka

[kulfon250]

2 minuty temu, Osa napisał:

A niech se. Chyba się tym nie będziesz przejmował?

Wysłane z mojego M2103K19G przy użyciu Tapatalka


Zupełnie, to moje modele i będą takie jak chcę, z silnikami, starymi profilami itd...

[kulfon250]

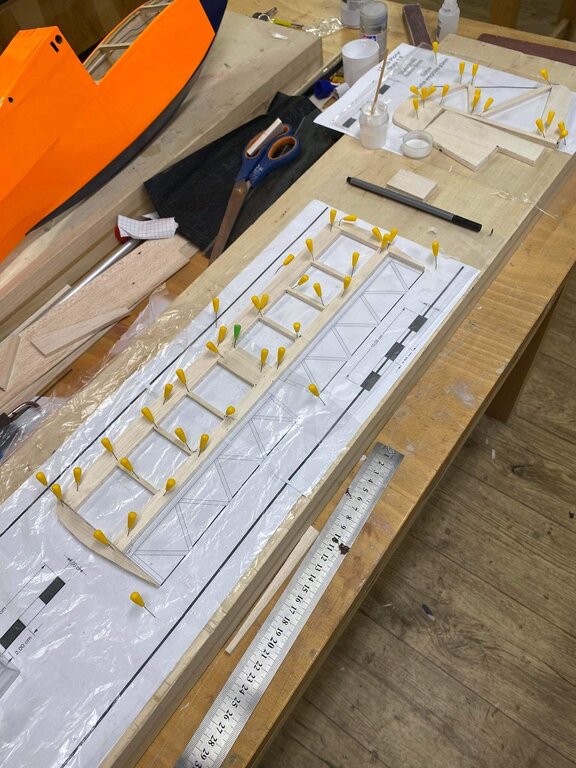

Pierwsza połówka się klei

będą lotki

i spływ z listewki nie rurki

[RMa]

@kulfon250 Bardzo się cieszę, że podjąłeś się jego wykonania 🍻. Wrzucaj jak najwięcej fotek z postępów.
Jak masz jakieś uwagi to śmiało pisz, poprawię. Jestem ciekaw jaka wyjdzie Ci waga oraz jakim zestawem będziesz go napędzał.



Z założenia ten model musi mieć lotki



Już dostałem ochrzan, że nie zrobiłem podstaw pod wręgi kadłuba jak w zestawie KA 4, o którym wątek podpiąłem w pierwszym poście.
Więc musiałem osobiście się pojawić na modelarni by pomóc z geometrią.

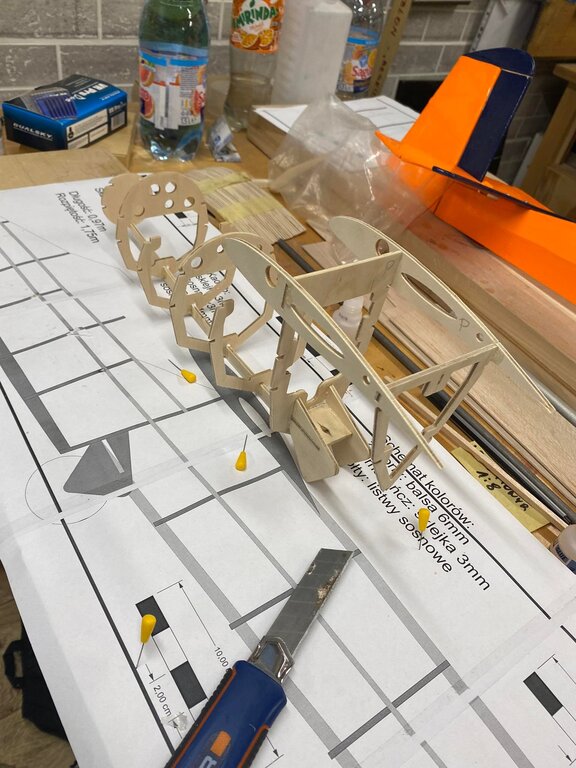

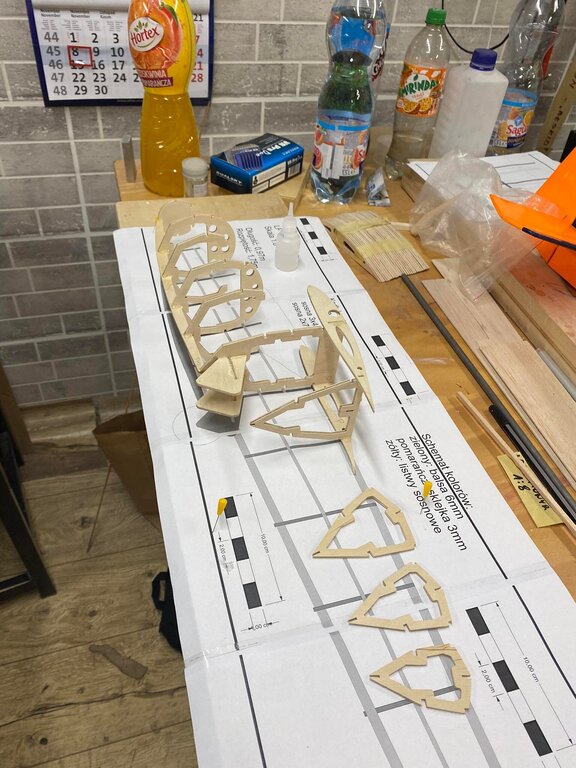

Skoro kumpel miał problem to opiszę swoją metodę i dorzucę pomoce, które mu rozrysowałem.

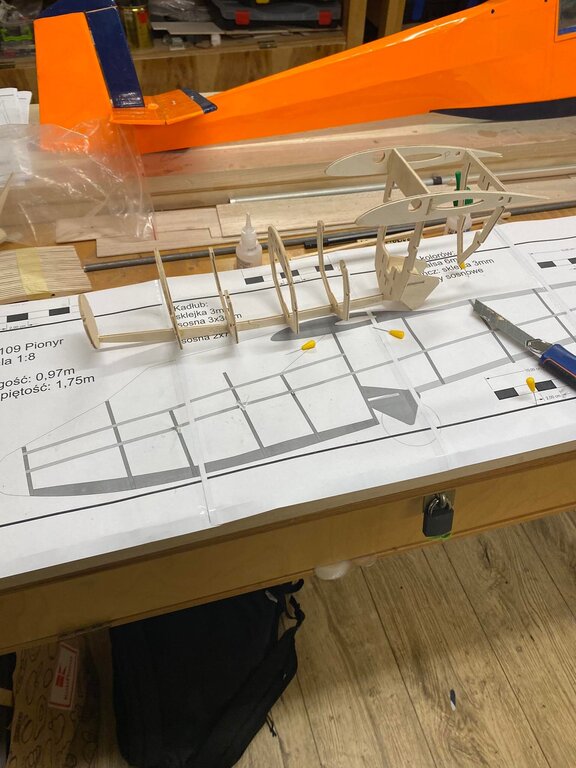

Krok 1: Wyznaczamy oś na rzucie bocznym kadłuba tak, by nie przecinała się z podłużnicami i przenosimy na wręgi.

Krok 2: Sklejamy razem wręgę 6,7 oraz żebra przykadłubowe.

Krok 3: Doklejamy płozę pod kabiną wraz z wręgami

Krok 4: Doklejamy górną oraz dolną podłużnicę (części ogonowej) do wręgi 7.

Krok 5: Sklejamy razem 3 ostatnie wręgi oraz łoże statecznika poziomego. Doklejamy do podłużnic wręgi części ogonowej utrzymując odległości na planach.

Krok 6: Do przeniesionej osi na wręgach oklejamy na kleju na gorąco do każdej wręgi wręgi listewkę prostopadle do kadłuba.

Krok 7:  Na podstawie załączonego pdf "LF-109-rzut-górny", w którym są zaznaczone odległości od najszerszego miejsca każdej wręgi do krawędzi stołu tak by zachować osiowość kadłuba, kleimy dolepione listwy do deski/stołu.

Krok 8: Doklejamy podłużnice odpowiednio je doginając. Naprężenia nie zmienią nam geometrii kadłuba, gdyż jest utrzymywana przez przytwierdzone do stołu wręgi. Po odklejeniu naprężenia po obu stronach są równomierne wiec kształt kadłuba się nie zmienia.



LF-109-rzut-górny.pdf

W przypadku jakichkolwiek wątpliwości, piszcie. Przynajmniej raz w tygodniu zaglądam na forum więc na pewno odpiszę.



Jeszcze jedna uwaga, serwomechanizmy od wysokości i kierunku w wersji szybowcowej sugeruję umieścić w obszarze kabiny pierwszego pilota.



Wybaczcie za kiepską jakość zdjęć - po kompresji przez messenger'a jest duża strata na rozdziałce.



Plan obu płatów podzielony pod wydruk na A4: LF-109 Pionyr 1-8 A4 WingPlan.pdf

[kulfon250]

Witam,



na razie sklejam wedle planów

przy okazji nauczyłem się robić mirror z .pdf-a skrzydeł

ze zmian u mnie jak pisałem,

• mocowanie płatów to będzie rurka węglowa 7x5, w skrzydłach rurka aluminiowa 8x7, a tylne rurka 4x3 węgiel i w skrzydłach aluminiowa 5x4
• spływ to listewka z balsy 2,5mm (wydłuża cięciwę płata do prawidłowej a i nie lubię węglowych spływów  )
• końcówka płata też będzie ze sklejki 3mm, tylko mocno odchudzona otworami, ale dopiero muszę ją narysować.

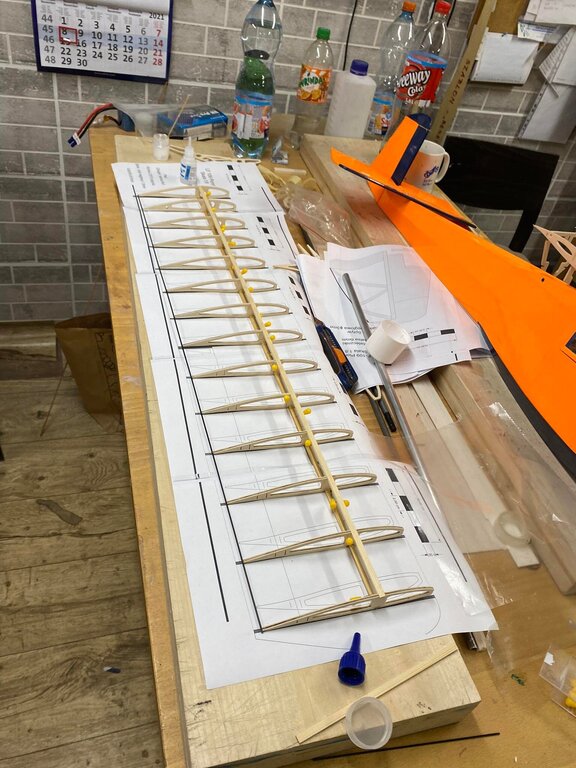

Na dziś mam gotowe skrzydła z lotkami

Lotki są wykonane z elementów z planu, tył skrzydła i przód lotki to balsa 5mm, zeskosowana. Zawiasy będą u góry, jeszcze nie wiem czy nie będą z taśmy samoprzylepnej, to kolejna burza myśli.

W skrzydle do przemyślenia mocowanie serwa lotki, pewnie jak zwykle będzie to ramka ze sklejki + drukowana płytka z serwem na 4 małe śrubki mocowana



Co do kadłuba mam przód sklejony, czekam na materiały ze sklepu (z Wrocławia), który kilka desek balsy i listewek pakuje od wczoraj i spakować nie może, tacy fachowcy



Konstrukcję pionowego i poziomego i materiały, rozważę jak już skleję kadłub i powkładam graty, coby zobaczyć jak się wyważać będzie. (u mnie będzie silnik z przodu)



Generalnie, na pewno konstrukcja kadłuba nie jest łatwa do "ustawienia" , ale pewnie da się to zrobić w miarę prosto, życie pokaże

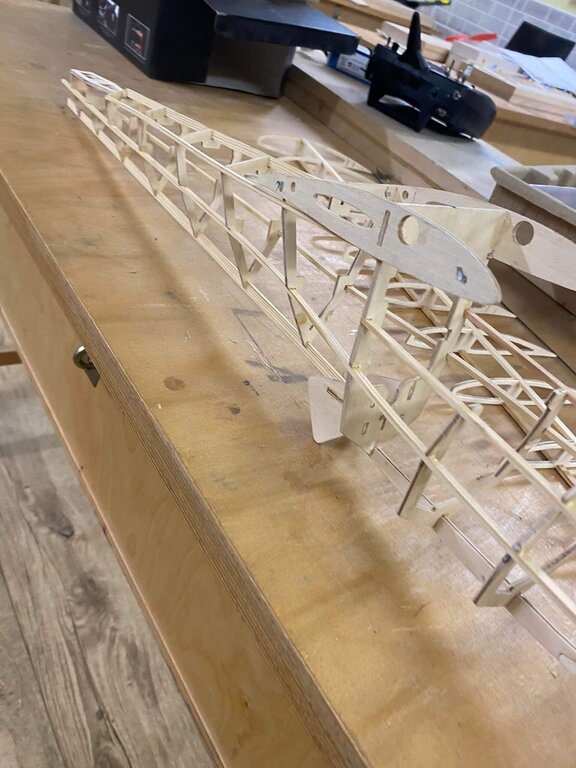

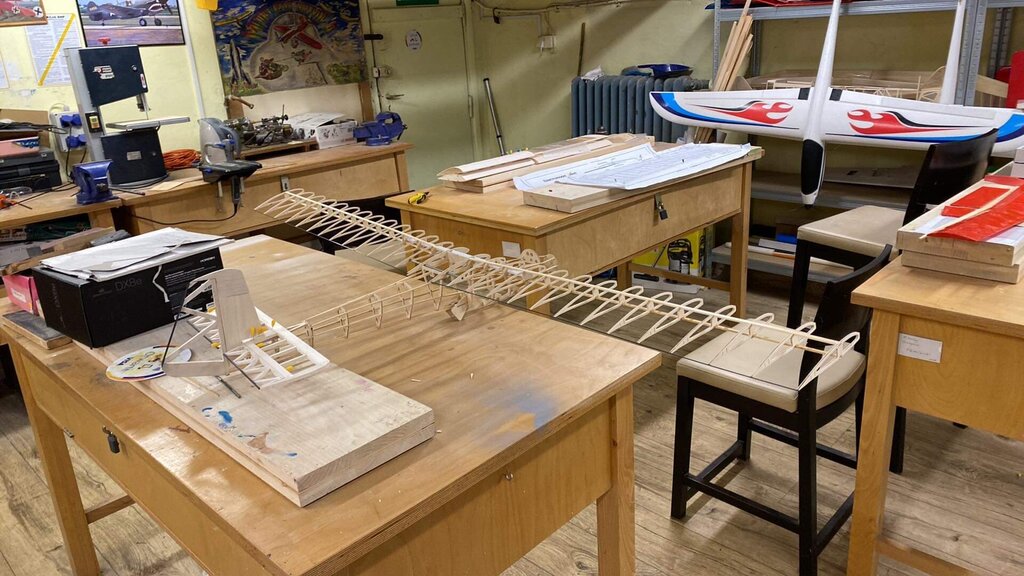

Na fotce moment przymiarki, ze skrzydłami jeszcze spływu i lotek.





[kulfon250]

Hej,

Mam prośbę, czy byłaby szansa, byś wrzucił tutaj, lub podesłał przez PW

rysunki usterzenia i kabiny w formacie .dxf lub .dwg



[RMa]

@kulfon250 Oczywiście, niestety najwcześniej w poniedziałek gdyż aktualnie jestem poza miastem a pliki mam tylko na PC.

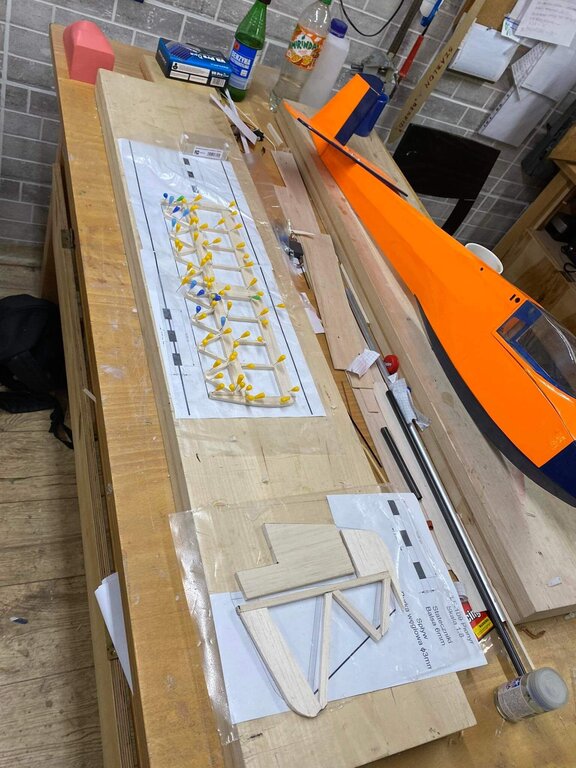

W międzyczasie został dorobiony drugi płat, rura pod bagnet i zaczyna się zabawa ze statecznikami.



[kulfon250]

U mnie wygląda to tak,

Skrzydła gotowe, zostało wydrukowania mocowań serw i oklejenie





Kadłub powoli się klei, nie powiem, że go lubię

Ale jest to dobre doświadczenie, do projektu kolejnego mini jaki mam w planie. Coby pewne rzeczy zrobić zupełnie inaczej

Zmiana jedna nie miałem listewki 7x2, więc jest hybryda węgla i balsy





[kulfon250]

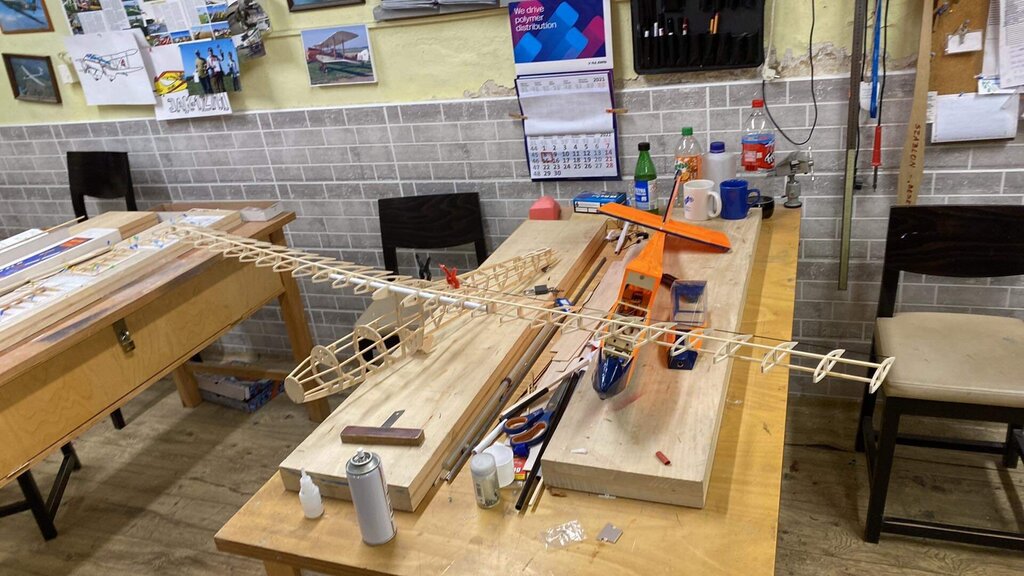

Powoli zaczyna przypominać szybowiec

Teraz usterzenie i będzie z górki a i pod górkę, bo oklejenie tego kadłuba będzie wymagać pewnych kombinacji



[Grzesiek]

Witam mam pytanie ile wynosi cięciwa profilu?

[RMa]

@Grzesiek nie pamiętam dokładnie, jak tylko wrócę do mieszkania to sprawdzę.



@kulfon250 nie dziwi mnie przymus zmiany listwy 7x2 na coś innego. Dobierałem materiały na podstawie tego co Piotrek z Bocianmix miał na stronie ale jak przyszło co do czego to okazało się że 7x2 u niego nie występuje. Zatem została zamieniona listwą 8x2, którą trzeba było dociąć. Zastanawiam się teraz czy nie lepiej byłoby zmienić pliki na przeszłość tak by wręgi przyjmowały płaskownik węglowy zamiast tak szerokiej listewki.

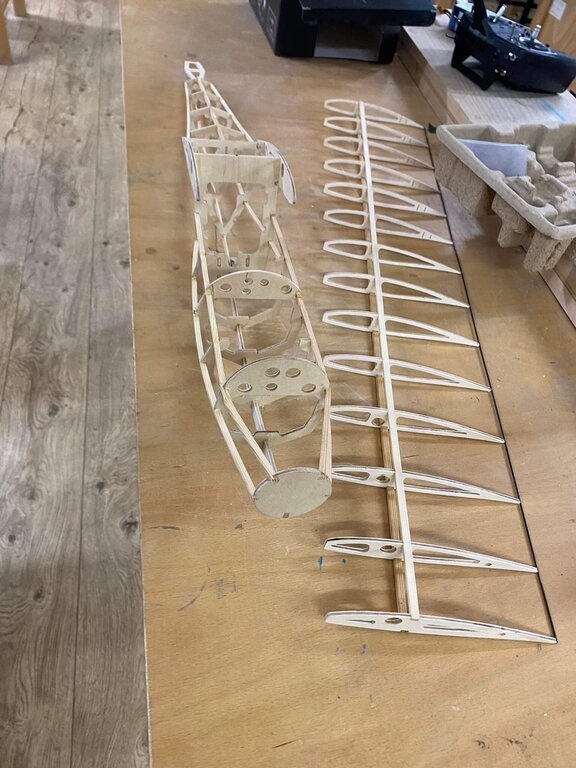

W piątek Maciej skończył usterzenie i ożenił je z kadłubem. Teraz czeka go dokończenie płatów, dorzucenie mocowań pod serwa i oklejanie.



Z tego miejsca chciałbym mu podziękować za wskazówki co należałoby zmienić jak i umożliwienie publikacji zdjęć jego pracy w tym wątku.
