ASW 19 czyli jak wykorzystać stary złom modelarski

[Amadeusz_Modelarz]

Witam, cześć

Chciałbym przedstawić przemianę i w zasadę budowę naszego (mojego i taty) modelu szybowca Asw 19.

Model został zbudowany z dwudziestoletnich skrzydeł z wystawki modelarskiej z Niemiec i z dokupionego w okazjonalnej cenie kadłubie do makiety szybowca.

Cechy i właściwości modelu oraz jego konstrukcji:

Rozpiętość: 375cm

Długość: około 160-170cm

Zakładana masa do lotu: 4,5kg

Powierzchnia skrzydeł: 76dm2

Kadłub: Laminat
Skrzydła: Styropian kryty Abashi

Stateczniki: Balsa z dźwigarem sosnowym

Profil: Nieznany przez nas, mamy rzut boczny, więc może komuś uda się rozpoznać profil:

Skrzydła zostały zakupione na wystawie modelarskiej w niskiej cenie na wystawie modelarskiej i leżały w piwnicy przez 12 lat.

Początkowo skrzydła miały zostać dopasowane do innego kadłuba, aczkolwiek nic z tego wyszło, ponieważ byłoby bardzo ciężko wyważyć ten zostaw.

Zakupiliśmy kadłub od innej makiety szybowca. Mieliśmy kadłub i skrzydła i nie wiedzieliśmy od jakiego szybowca są skrzydła i kadłub.

Udało nam się dojść do tego, że kadłub możliwe że jest od makiety szybowca Asw 19.

Skrzydła kształtem przypominały mi skrzydła pirata, aczkolwiek Asw, którego kadłub najprawdopodobniej posiadamy ma podobny kształt skrzydeł.



Została podjęta decyzja o skonstruowaniu modelu pod nazwą Asw 19.

Na zdjęciu stateczniki są od starego kadłuba, którego nie dało się wykorzystać.

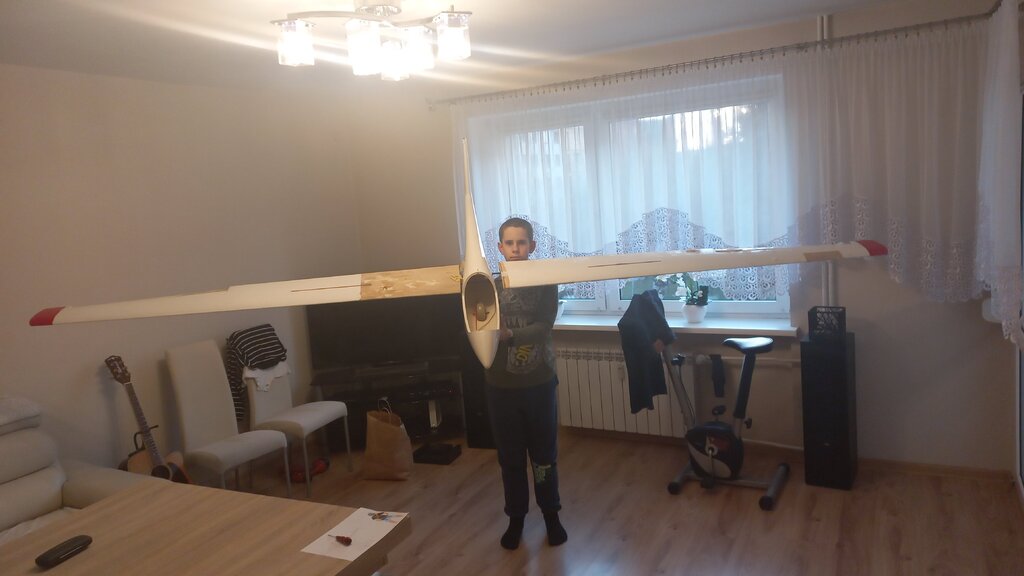

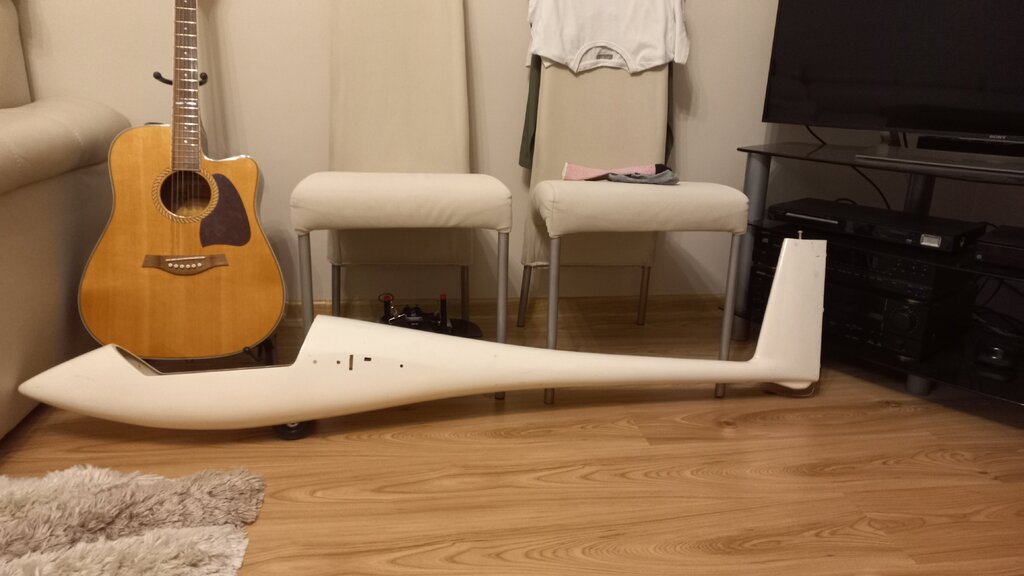

Zakupiony kadłub na olx:

[jarek996]

Brawo! Ratowanie modelarskiego "zlomu" to nasza powinnosc!!! Ja moze nie ratuje wielu modeli, ale probuje ratowac silniki 😉

[Amadeusz_Modelarz]

5 minut temu, jarek996 napisał:

Brawo! Ratowanie modelarskiego "zlomu" to nasza powinnosc!!! Ja moze nie ratuje wielu modeli, ale probuje ratowac silniki 😉

Ratowanie silników to pewnie nie taka łatwa sprawa. Liczą się chęci. Trzeba kolekcjonować lub wykorzystywać stare części modelarskie, bo niektóre to już zabytki. Zresztą Ty dobrze o tym wiesz tak samo jak o "zabytkowych" silnikach.

[jarek996]

Ja to tam wiele nie wiem, ale mamy tutaj PRAWDZIWYCH specjalistow!

[Amadeusz_Modelarz]

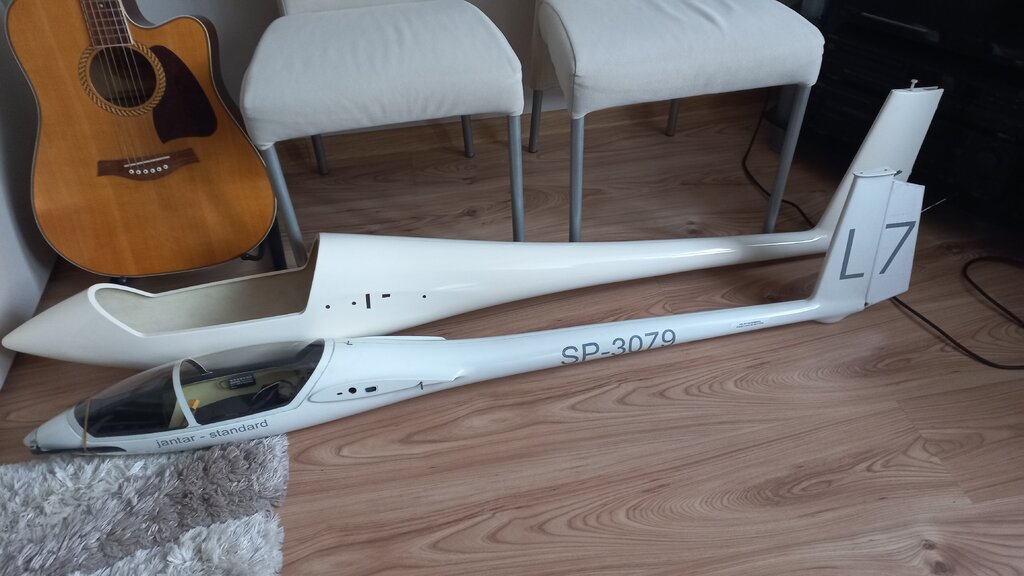

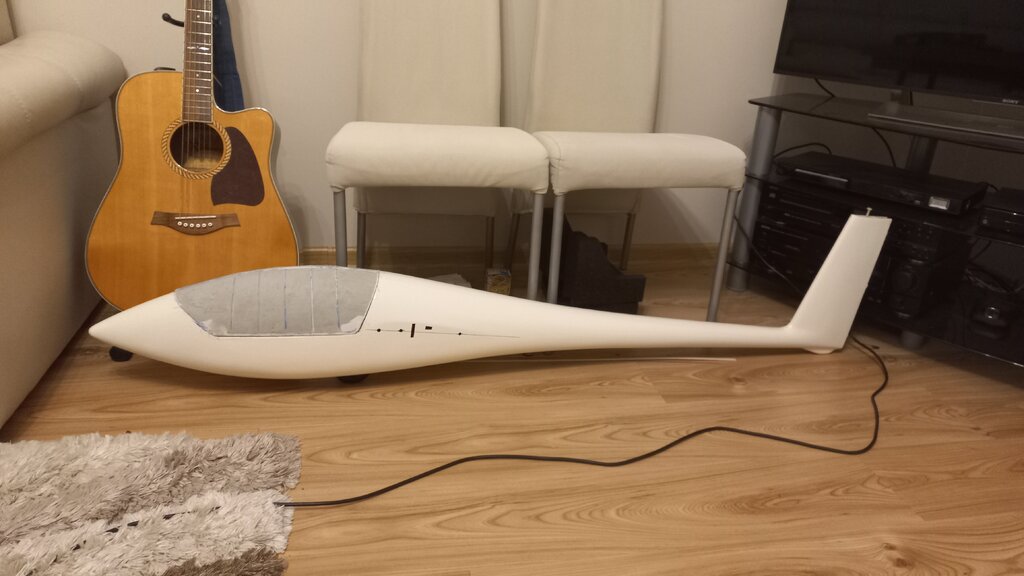

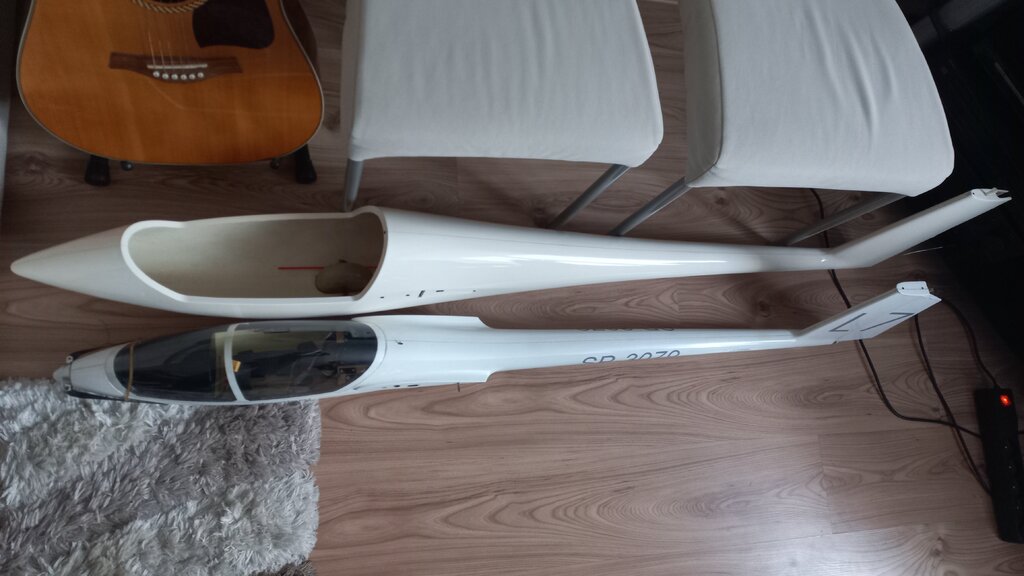

Porównanie nowego kadłuba, czyli skala 1:4, do kadłuba od Jantara 1:5

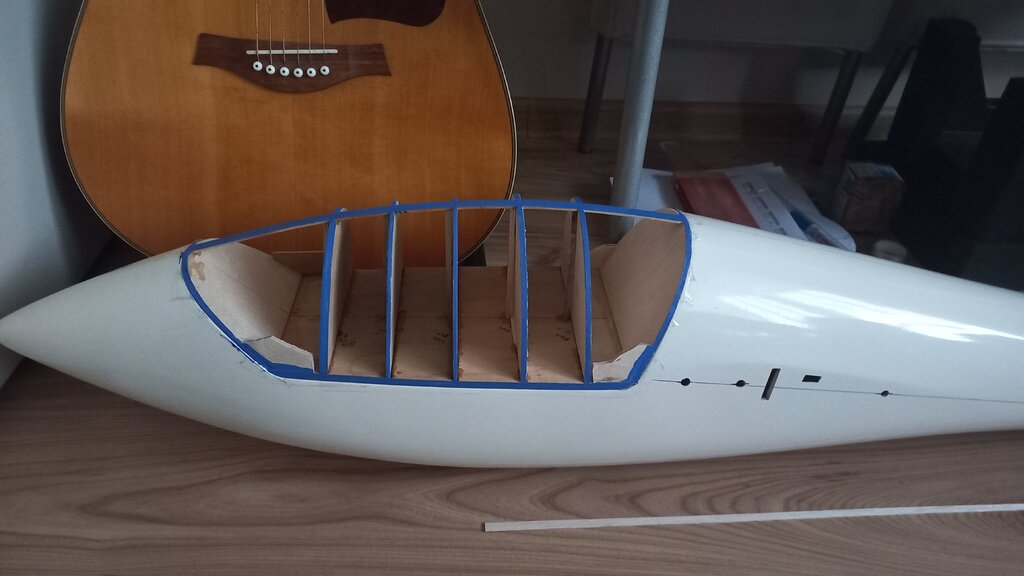

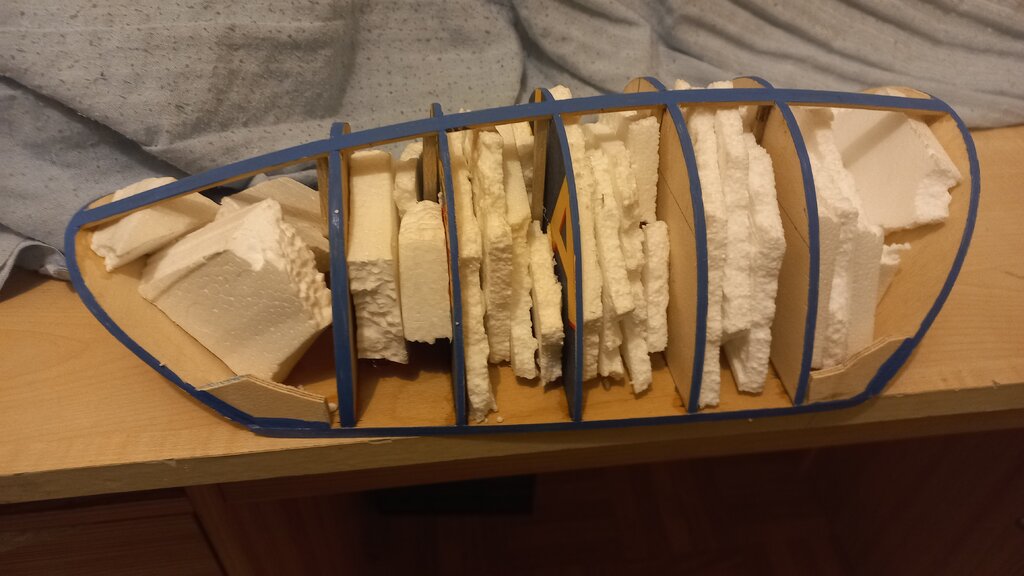

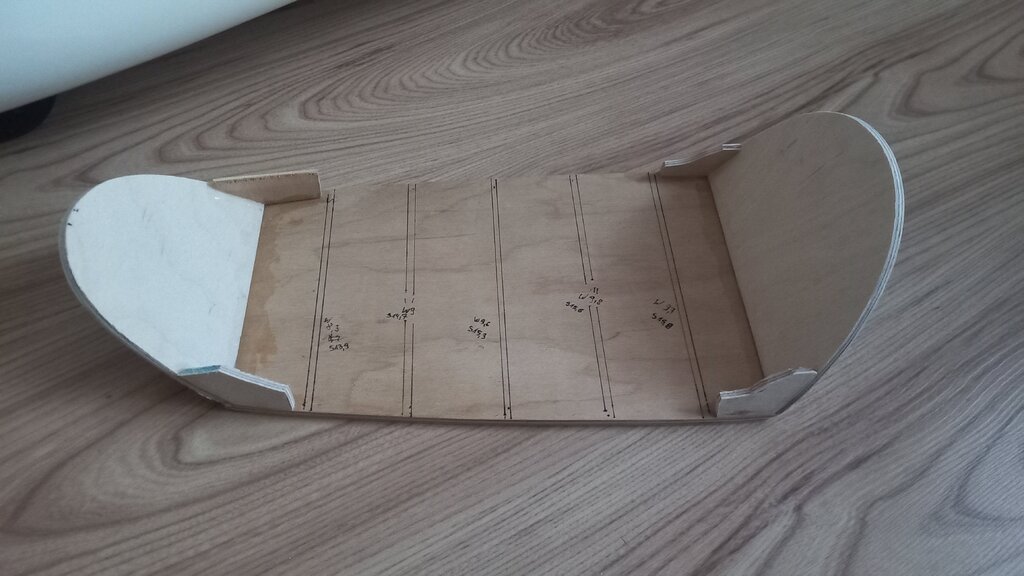

Pierwszym krokiem było wykonanie kopyta w celu stworzenia kabinki:

[Amadeusz_Modelarz]

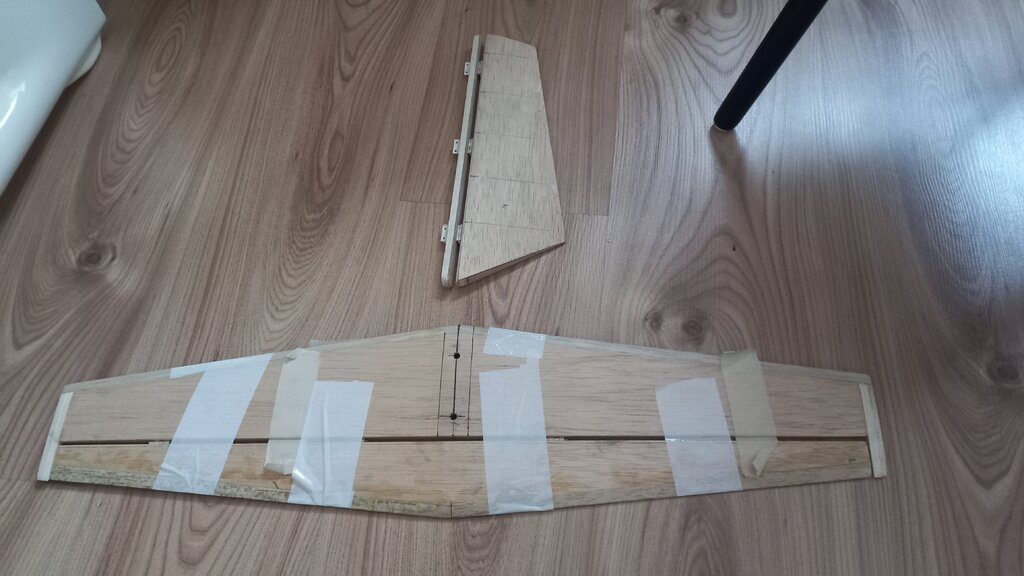

Stare stateczniki od poprzedniego kadłuba:

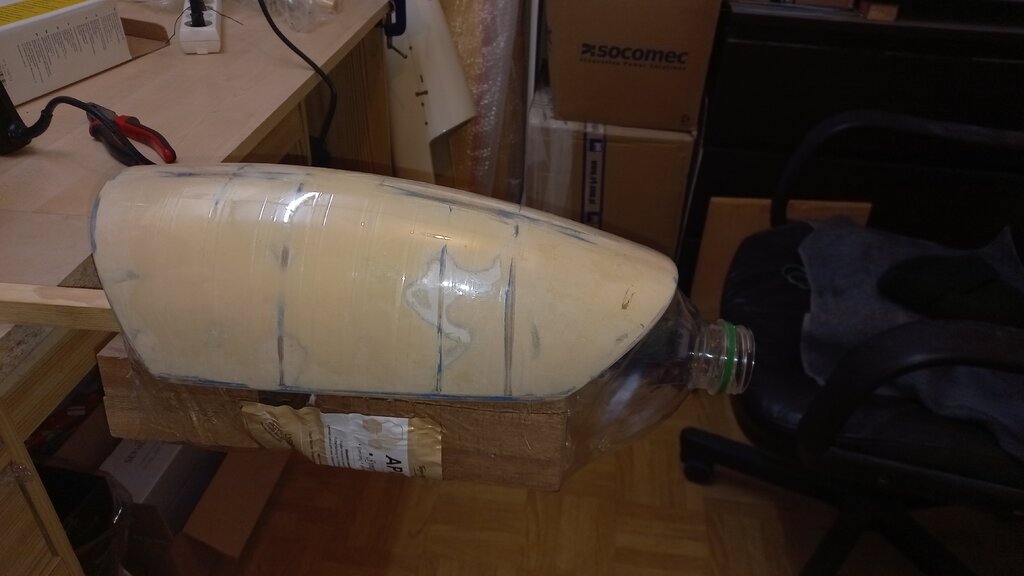

Tworzenie kopyta w celu zrobienie kabiny:

[robas69]

To będzie szybowiec czy jednak moto?

[Amadeusz_Modelarz]

W dniu 1.01.2024 o 12:14, robas69 napisał:

To będzie szybowiec czy jednak moto?

Nie wspominałem o tym. Jest to moto szybowiec. Nie ma kto u nas w Lesznie holować, ani zbocza w pobliżu nie ma.

[Amadeusz_Modelarz]

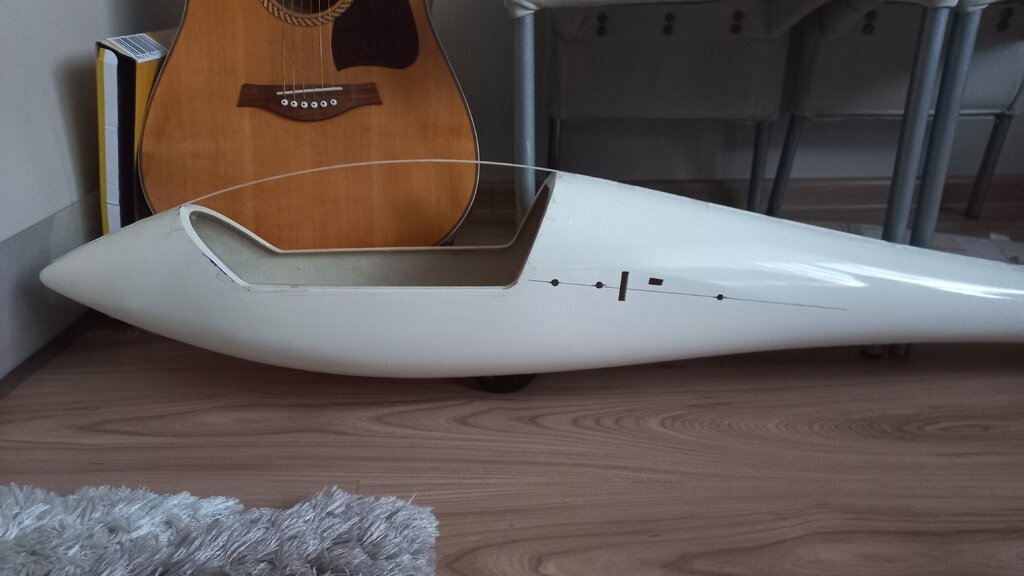

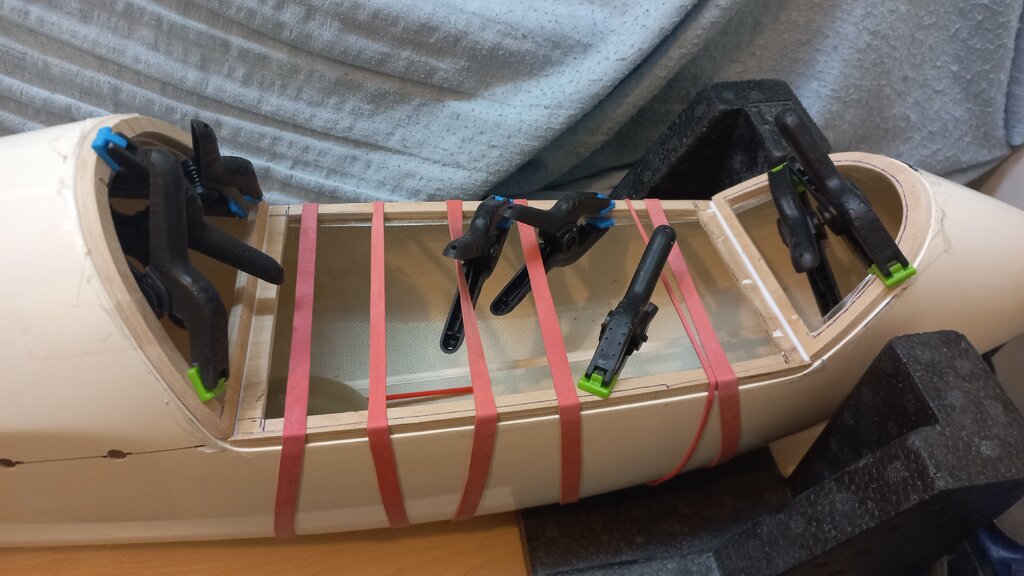

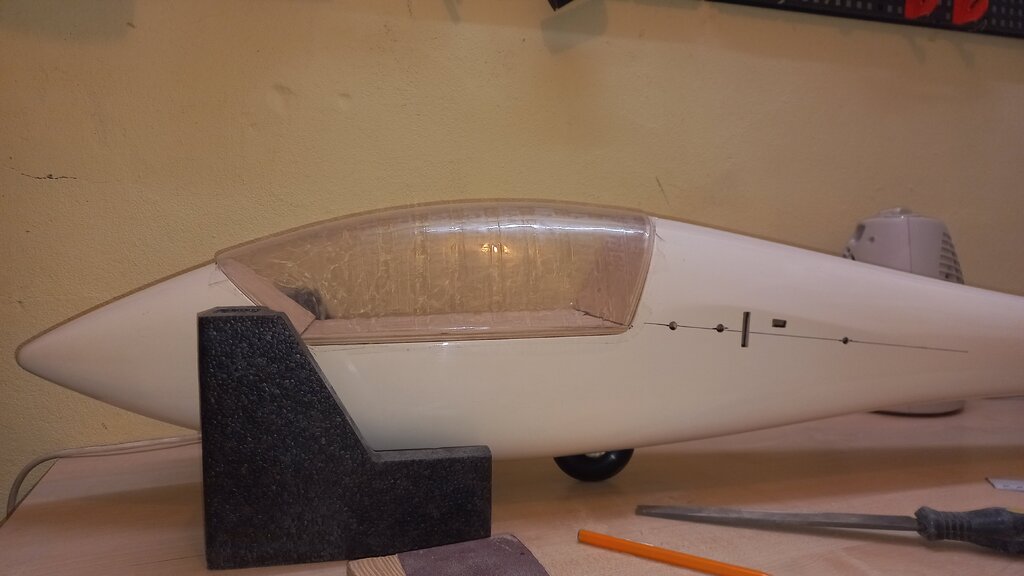

Pierwsze próby tworzenia pleksy do kabinki:

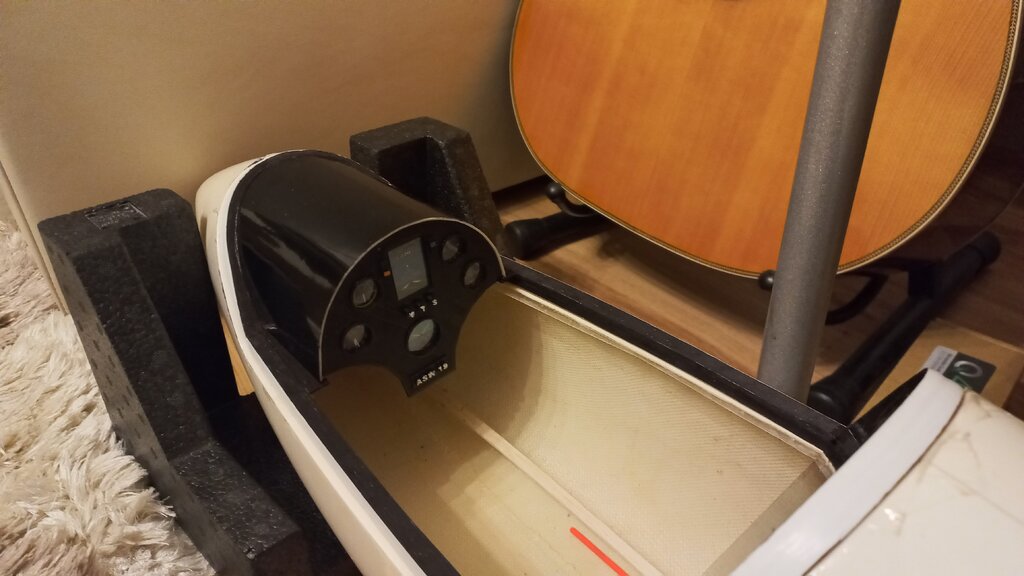

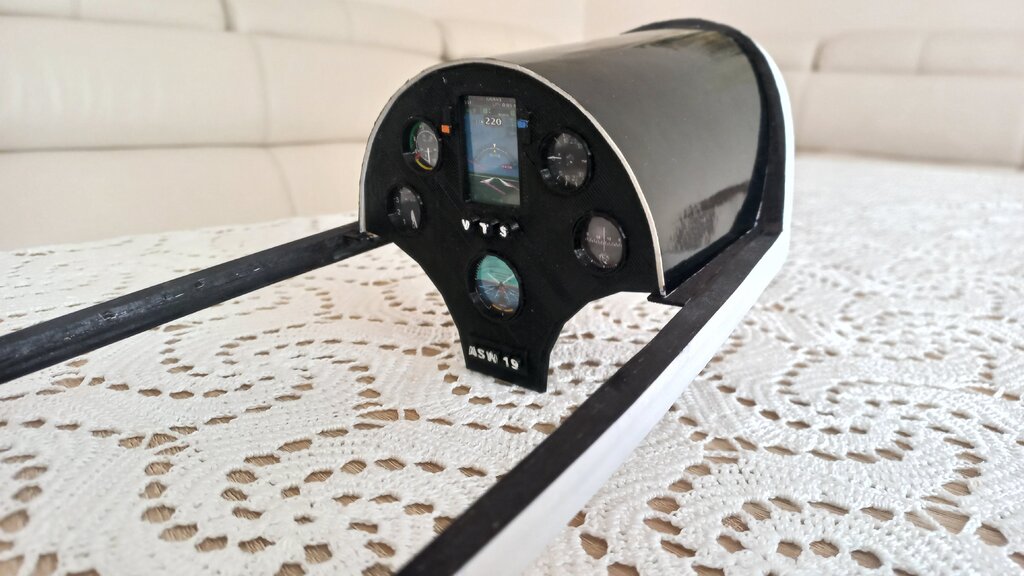

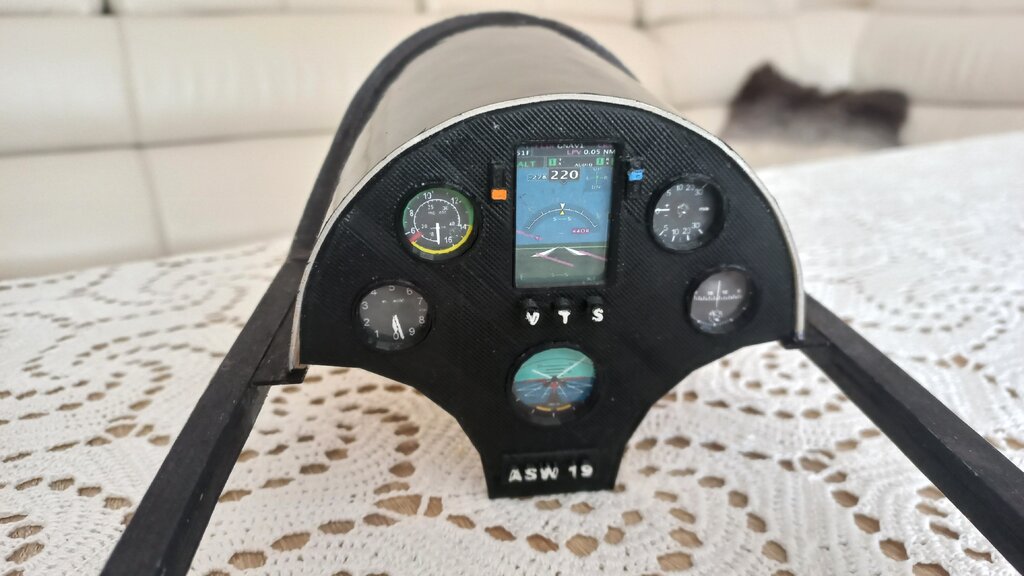

Budowa ramki mocującej kabinę i drukowanie tablicy przyżądów:

[Amadeusz_Modelarz]

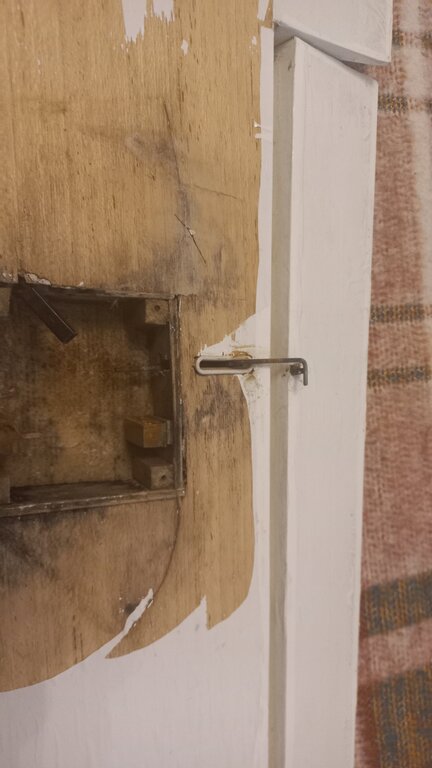

Budowa części ruchomej steru kierunku:

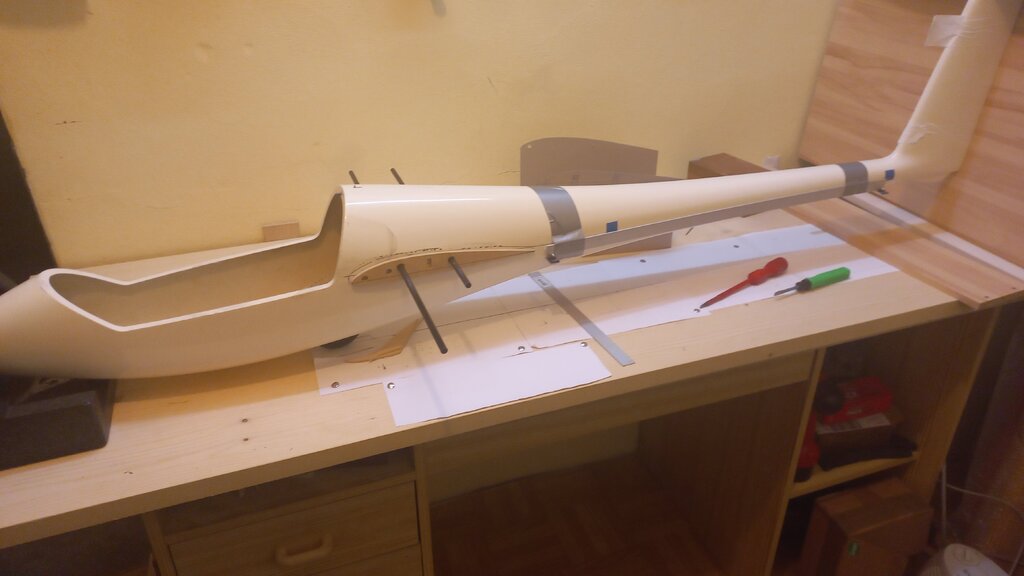

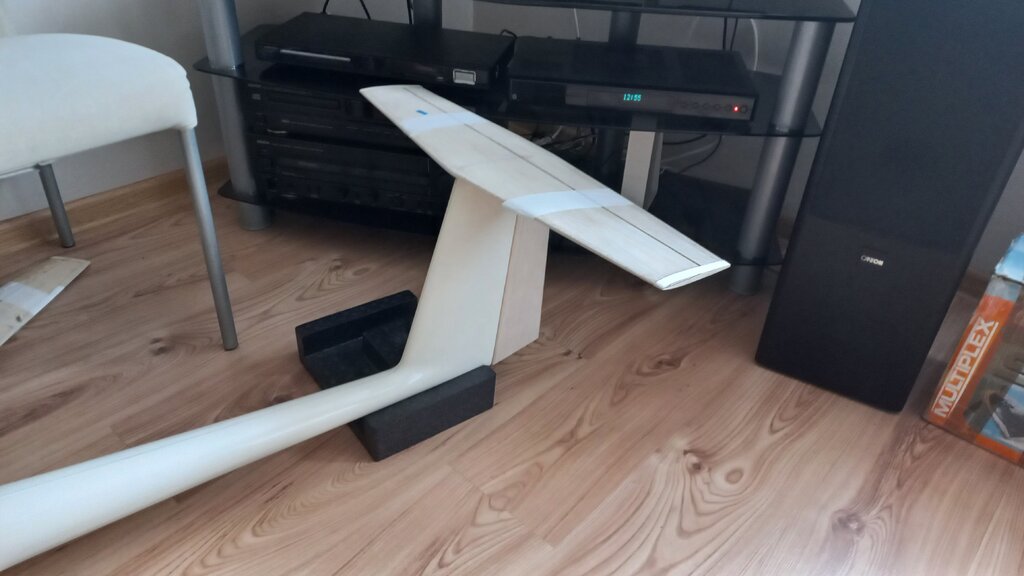

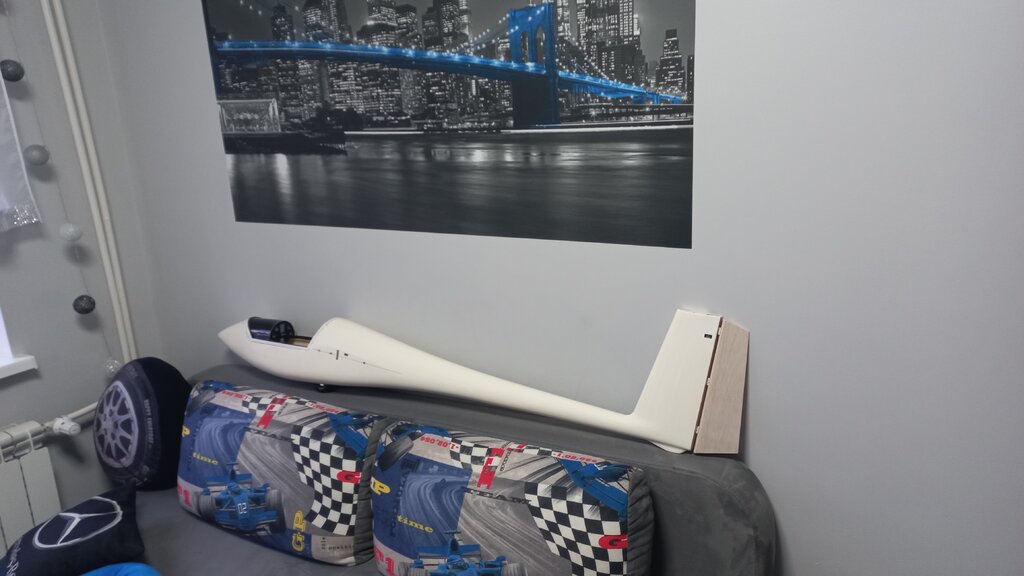

Przymocowanie do kadłuba, na razie w celu zrobienia zdjęcia:

[RobRoy]





W dniu 30.12.2023 o 19:15, Amadeusz_Modelarz napisał:

Profil: Nieznany przez nas, mamy rzut boczny, więc może komuś uda się rozpoznać profil:

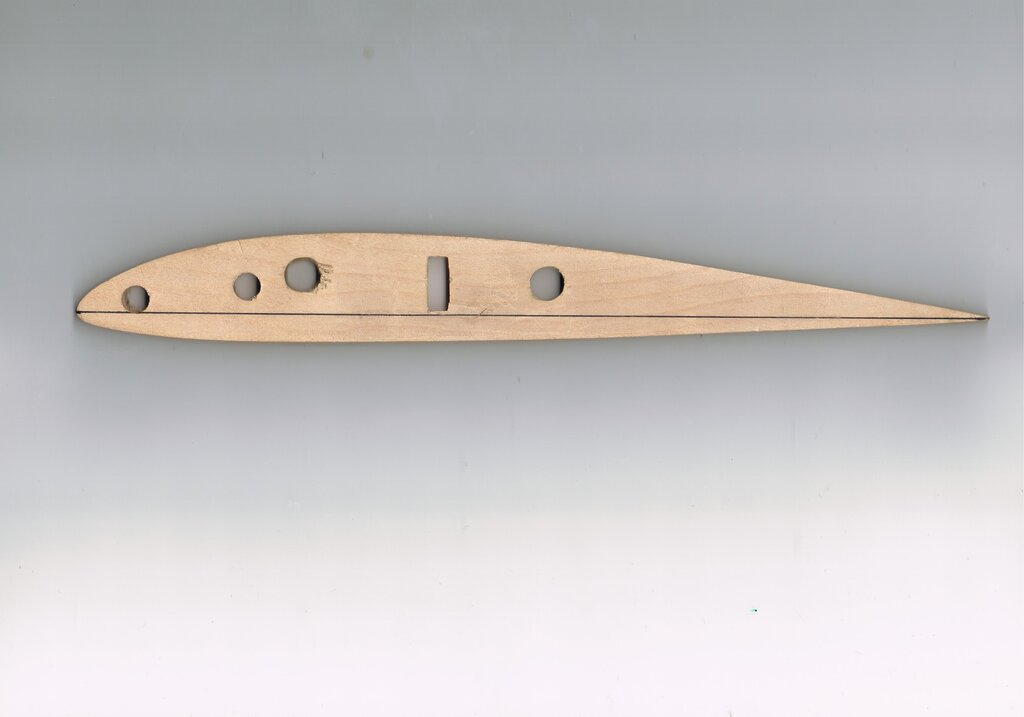

Tak pasuje  profil Ritz 33012. W powiększeniu widać różnice na nosku - albo modyfikowany, albo niedokładności wykonania







[Amadeusz_Modelarz]

6 godzin temu, RobRoy napisał:





Tak pasuje  profil Ritz 33012. W powiększeniu widać różnice na nosku - albo modyfikowany, albo niedokładności wykonania







Dzięki bardzo

Profil wydaje się bardzo podobny, więc raczej już mamy wywnioskowany profil płata.

Myślę, że lekka różnica, to skutek słabej dokładności wykoniania.

To stare skrzydła, więc już sporo mają za sobą.

[Amadeusz_Modelarz]

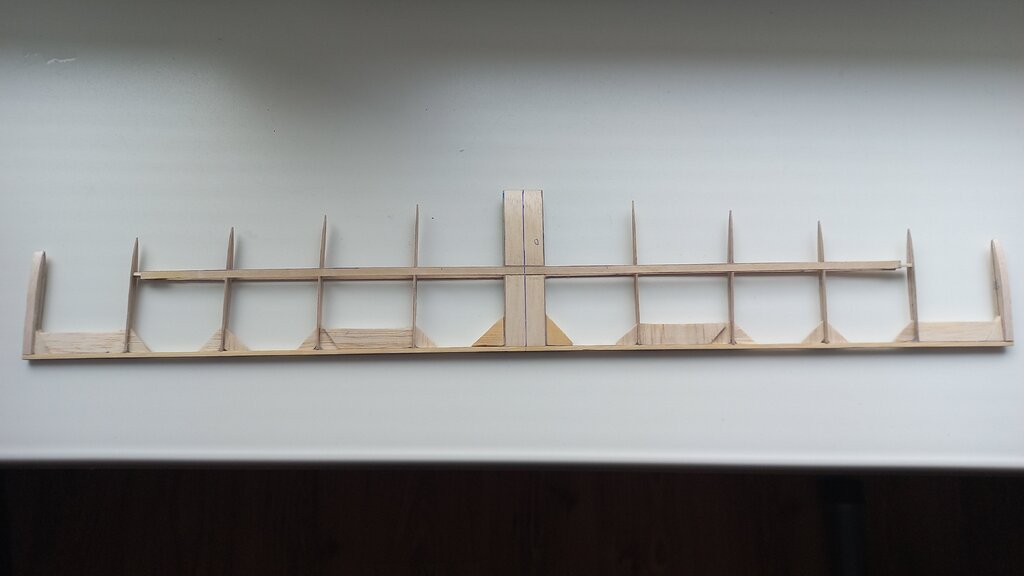

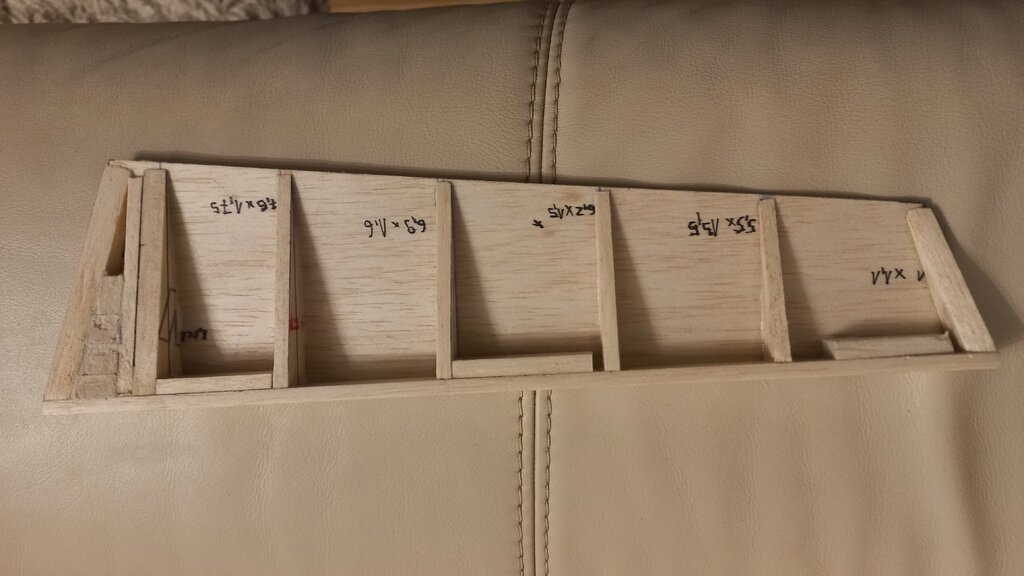

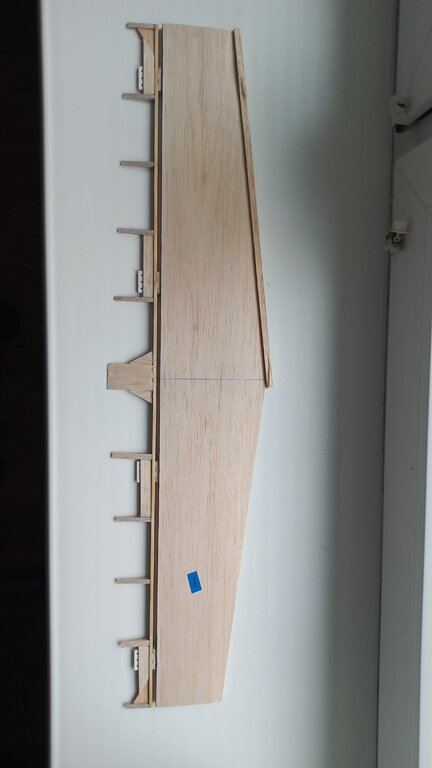

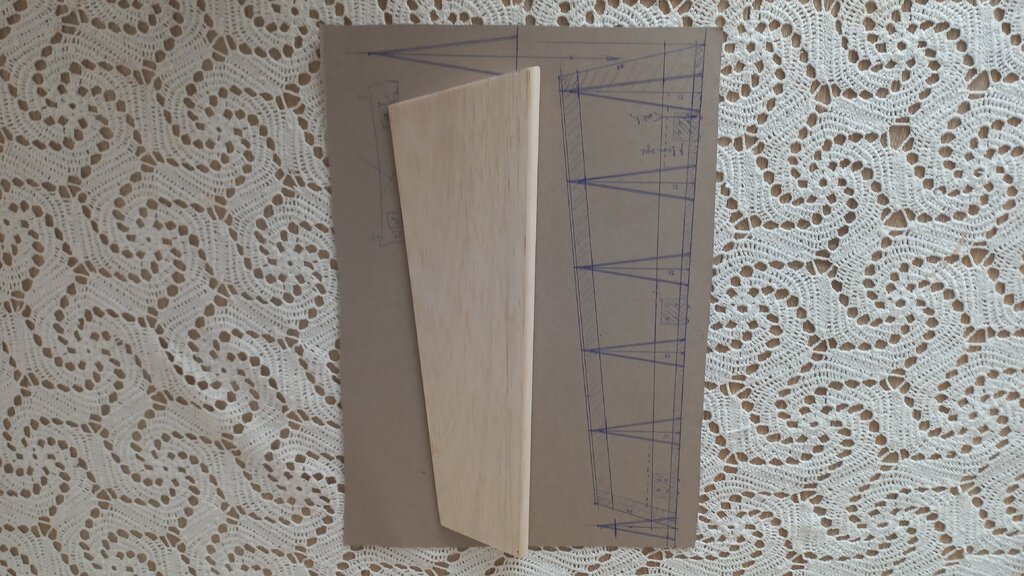

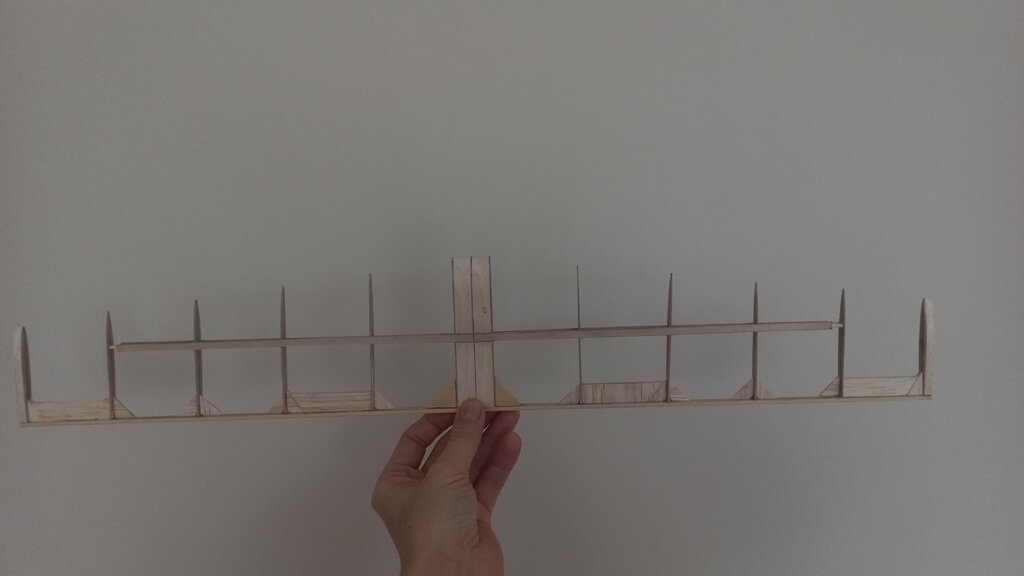

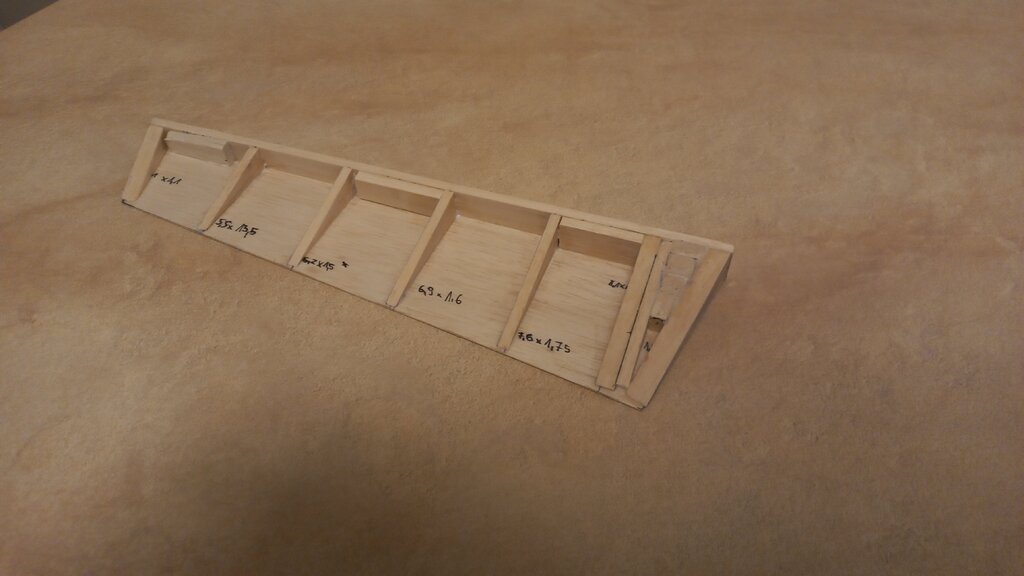

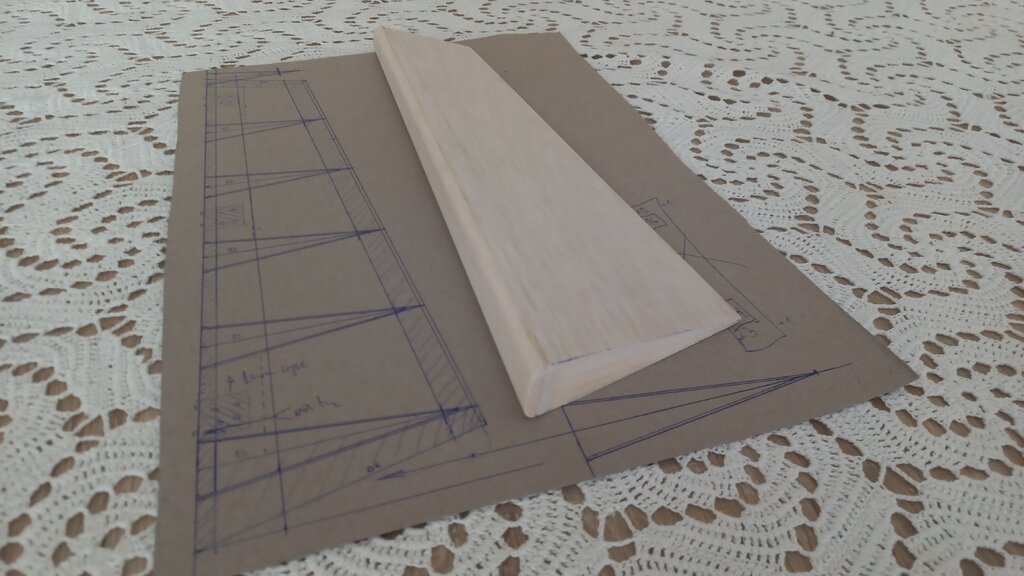

Budowa statecznika poziomego:

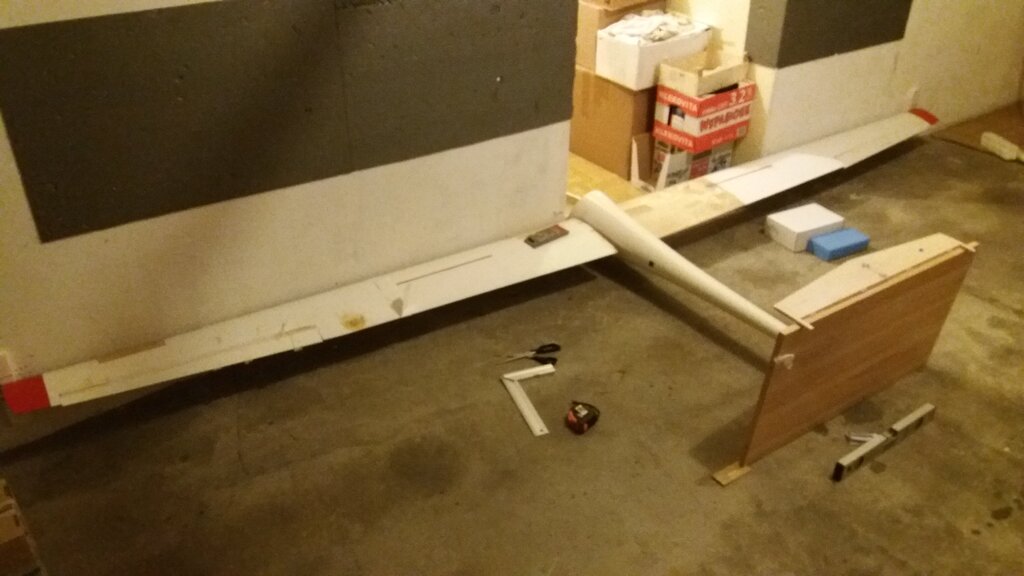

Przymiarka do kadłuba obu sterów:

[Amadeusz_Modelarz]

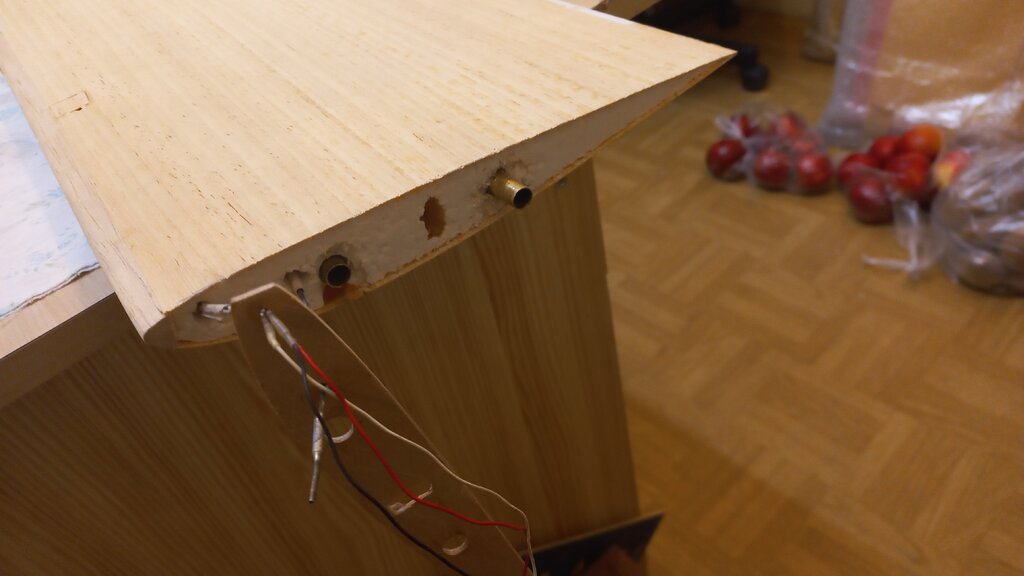

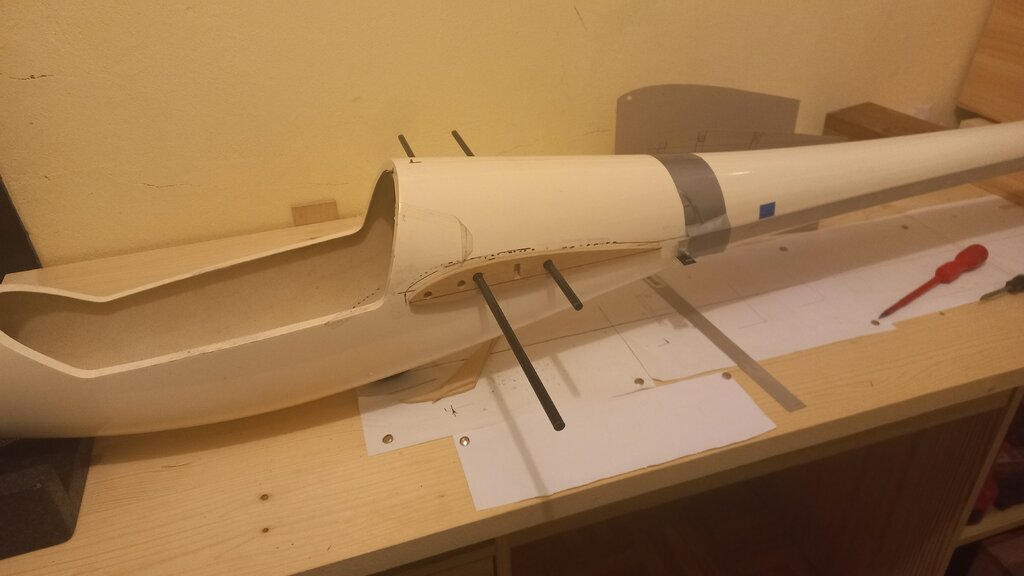

Mocowanie skrzydeł na dwa bagnety węglowe, ale w przyszłości kupiliśmy metalowe (z tego co pamiętam to 0,8cm):

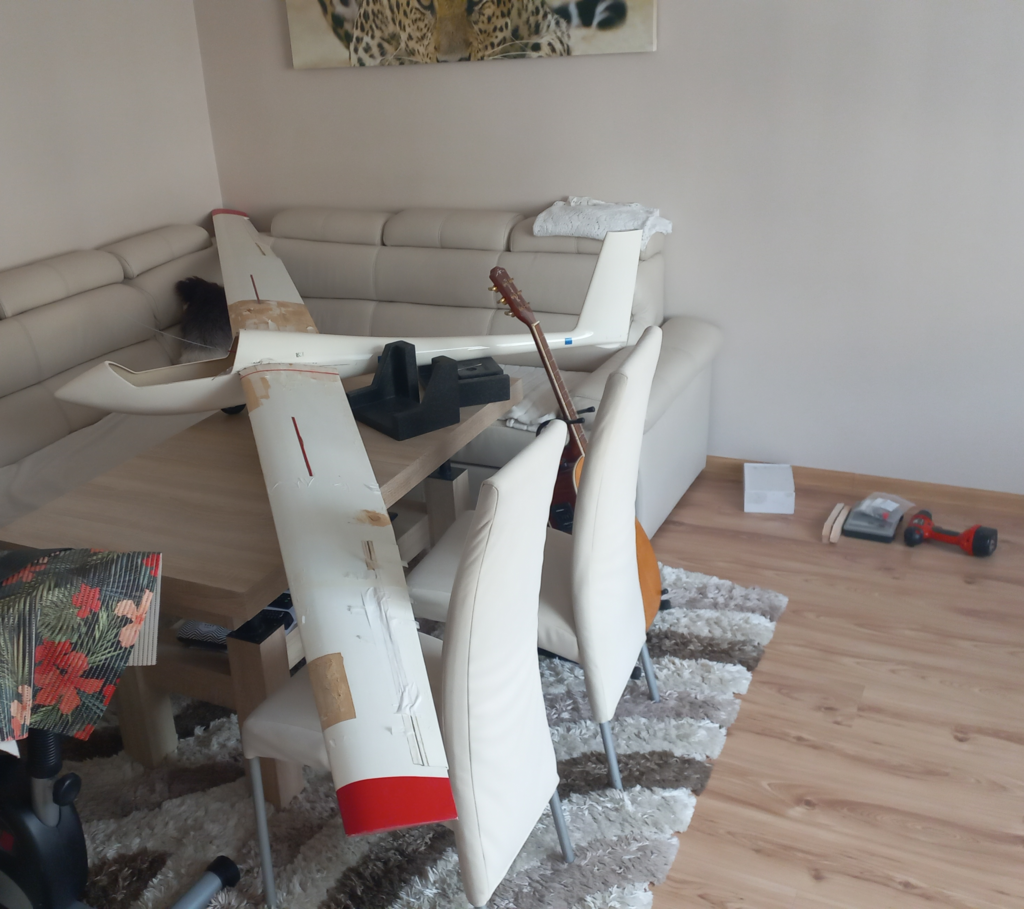

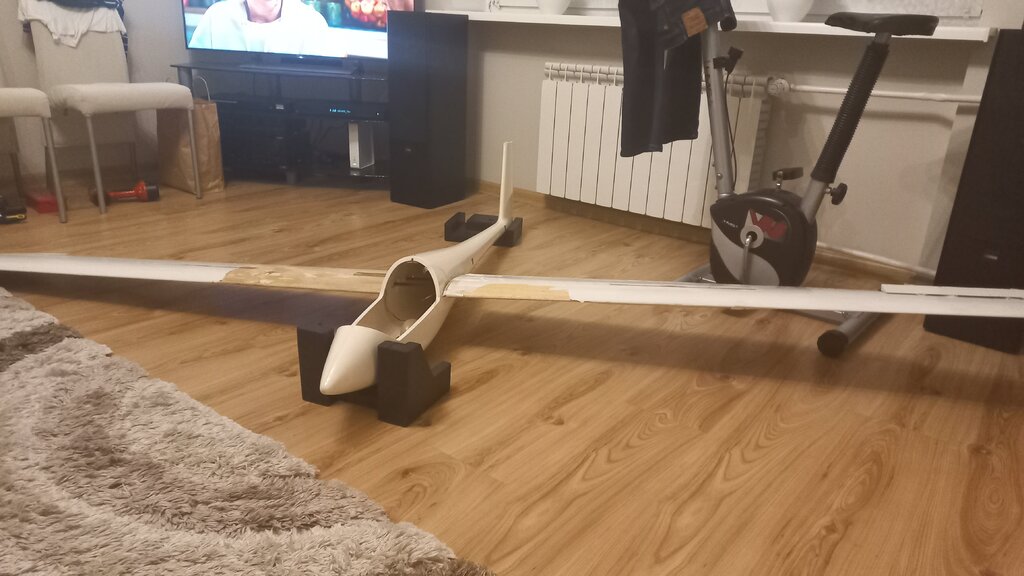

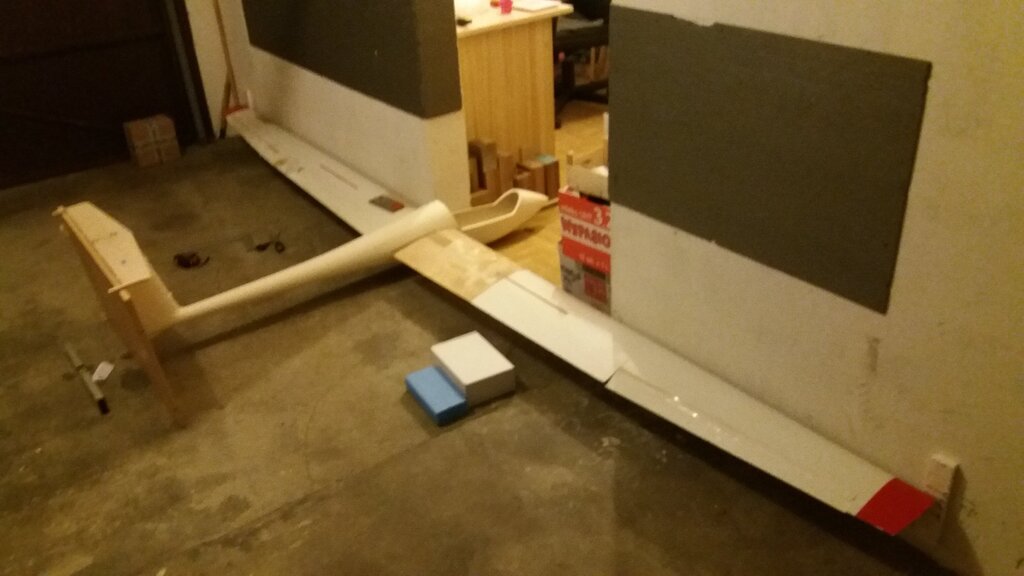

Skrzydła wstępnie doczepione do kadłuba:



[Amadeusz_Modelarz]

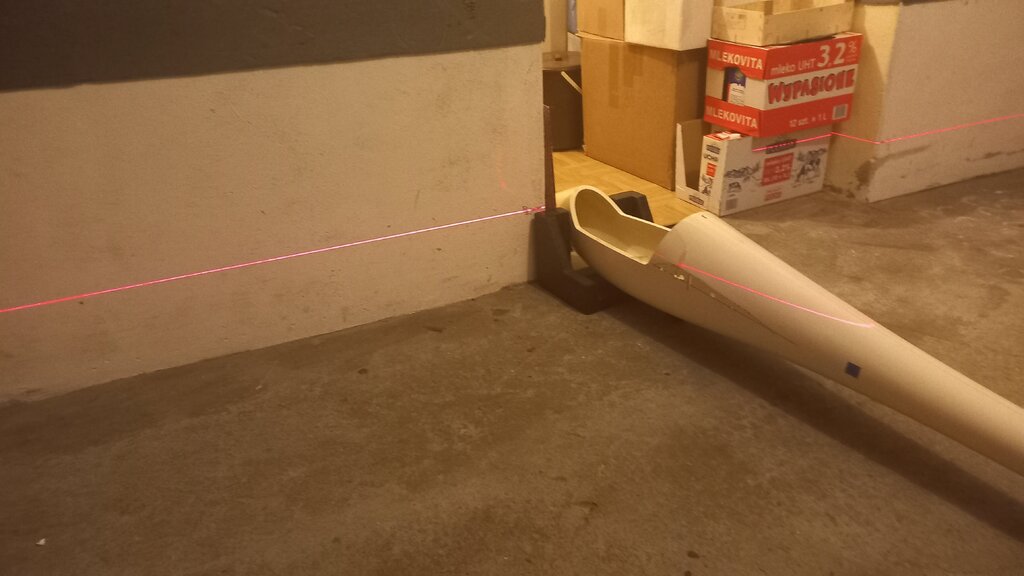

Ustawienie poziomu skrzydeł względem steru wysokości - rurki w kadłubie po ustaleniu poziomu zostały wklejone na żywice z mikrobalonem. Wcześniej poziom został precyzyjnie ustawiony poziomica laserową na ścianie, co widać na zdjęciach poniżej:



[Ares]

Poziomica laserowa do bardzo pomocne narzędzie .

Muszę sobie taką sprawić.

[Amadeusz_Modelarz]

1 godzinę temu, Ares napisał:

Poziomica laserowa do bardzo pomocne narzędzie .

Muszę sobie taką sprawić.

Tak, akurat my nie mamy, a to pożyczona. Jak się robi trochę modeli to się przydaje👍

[RMa]

W dniu 7.01.2024 o 11:39, Ares napisał:

Poziomica laserowa do bardzo pomocne narzędzie .

Muszę sobie taką sprawić.

Z doświadczenia polecam Bosch PLL 360 w zestawie ze statywem, przydaje się zarówno przy modelach jak i pracach remontowych.

[Amadeusz_Modelarz]

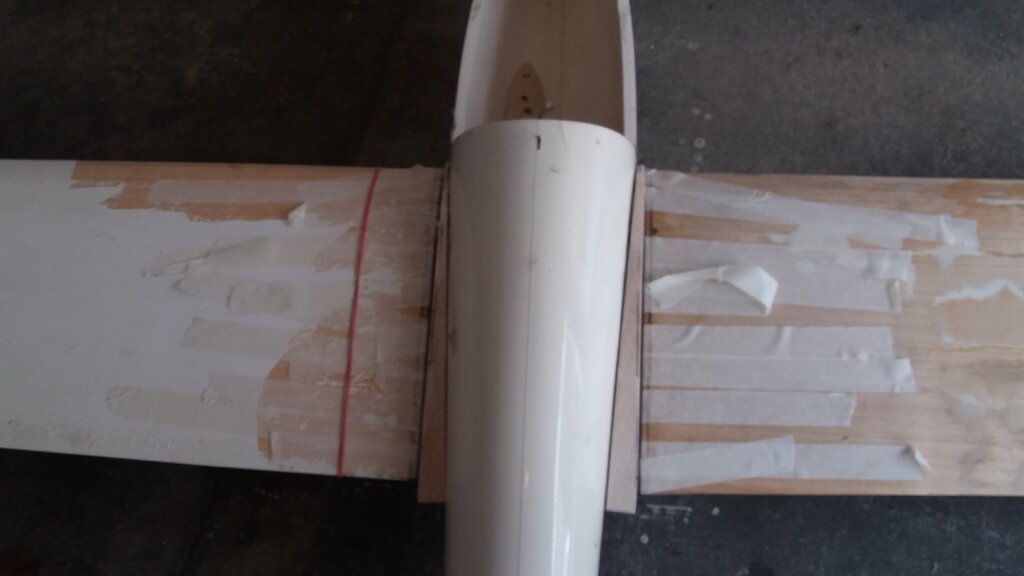

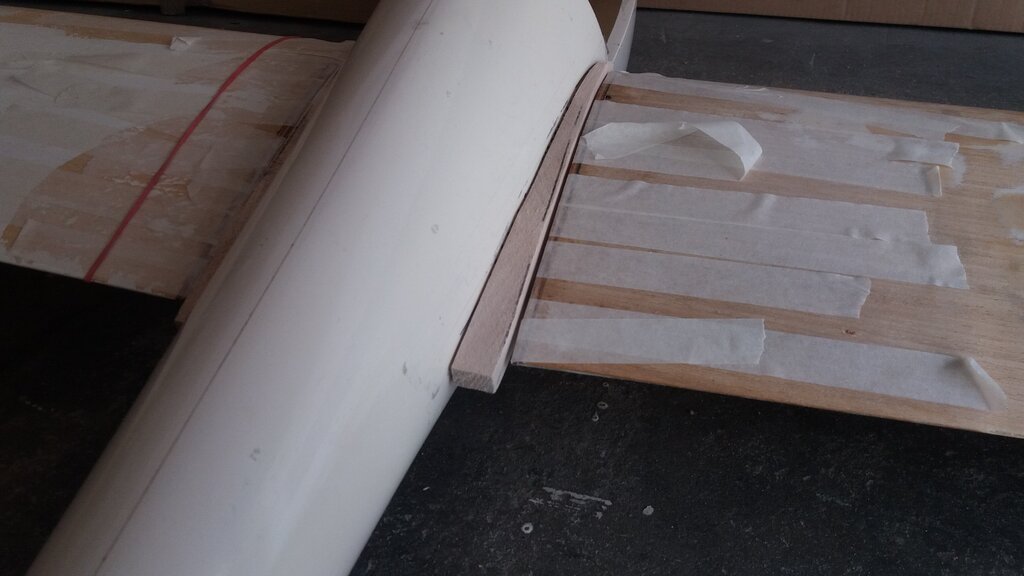

Dopasowanie montażu skrzydeł do linii bocznej kadłuba - doklejenie i wyrównanie grubej balsy. Końcówka skrzydła ze wklejoną balsą zastała przelaminowana:





[Amadeusz_Modelarz]

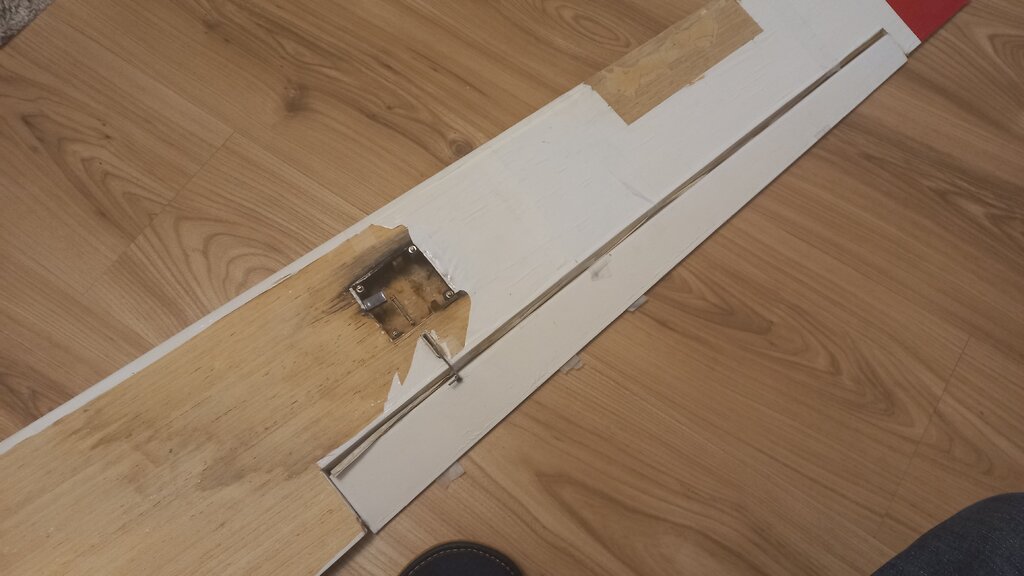

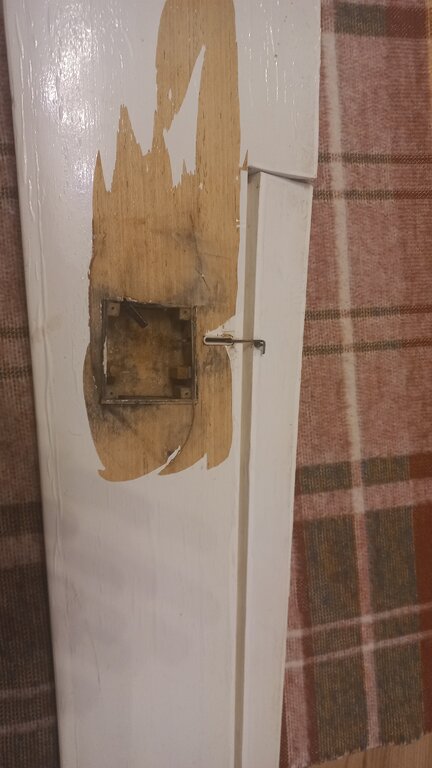

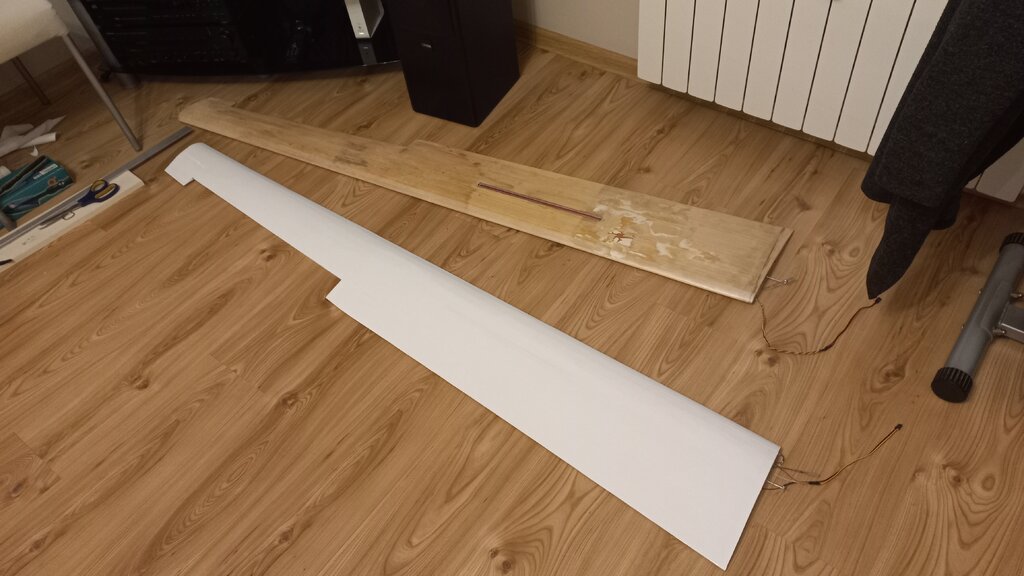

Przygotowanie skrzydła do oklejania - szpachlowanie dziur, wyrównywanie

I samo oklejanie skrzydeł, oraz statecznika:

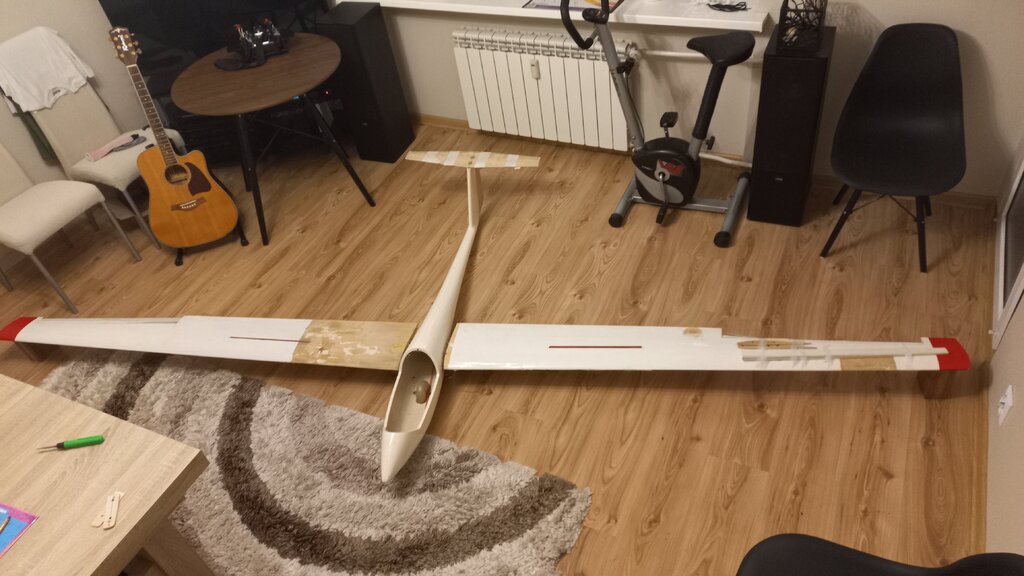

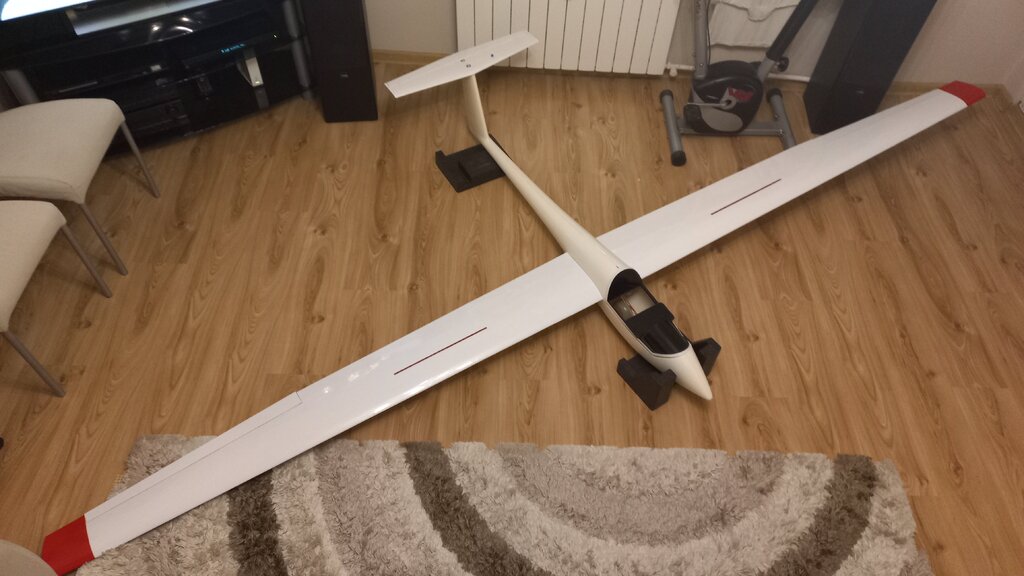

Model wygląda już "o niebo lepiej" - złożenie oklejonego modelu
