Cadillak Niebios - P 51 D Mustang


  • Zaloguj się, aby dodać odpowiedź
150 odpowiedzi w tym temacie

#1 Grifon

Grifon
  • Modelarz
  • 528 postów
  • SkądLublin, Gdańsk
  • Imię:Patryk

Napisano 01 luty 2018 - 22:32

Witam Wszystkich.

Suchy, Rajaner i Earl Stahl te osoby będą odpowiedzialne za projekt mikro mustanga, a dlaczego? a no dlatego, że to Oni mnie namówili na mikro.
No może poza Earlem :P

https://freercplans....mustang-441.htm
Ostatnimi czasy styrodur jest moim ulubionym materiałem budulcowym, po udanej budowie Zlina 526 AFS postanowiłem zrobić dwumetrowy model warbirda, ale najpierw trzeba potrenować na mniejszych. Ten mikro nie był planowany, ale tak się wkręciłem w budowę kadłuba, że pomyślałem, a już dokończę.

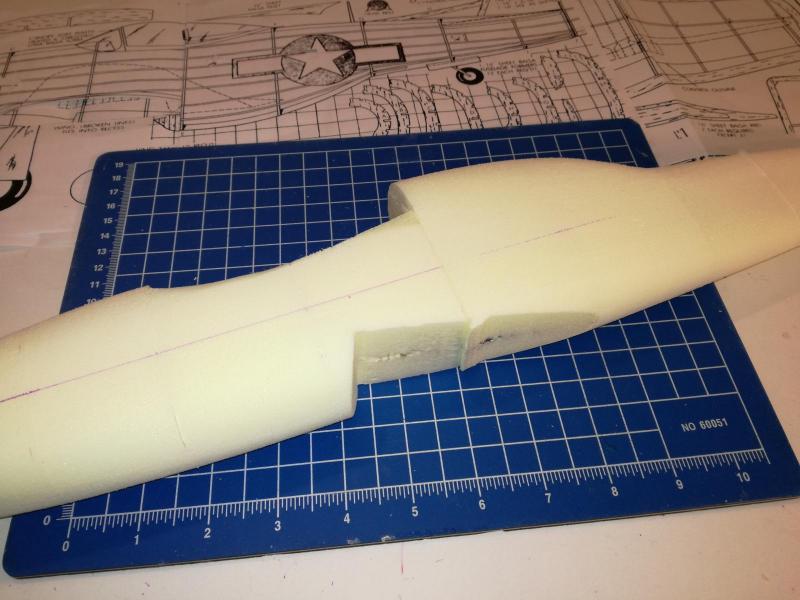

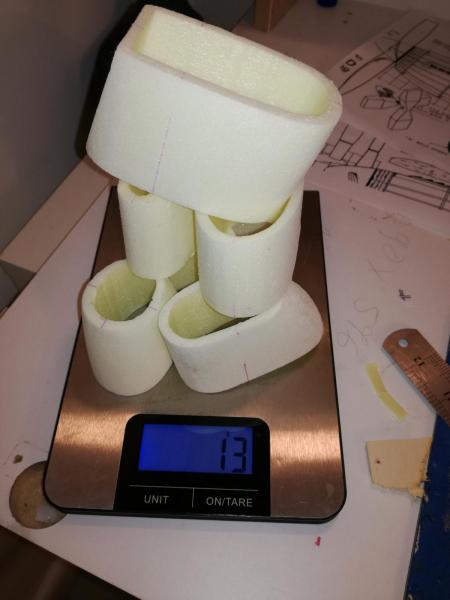

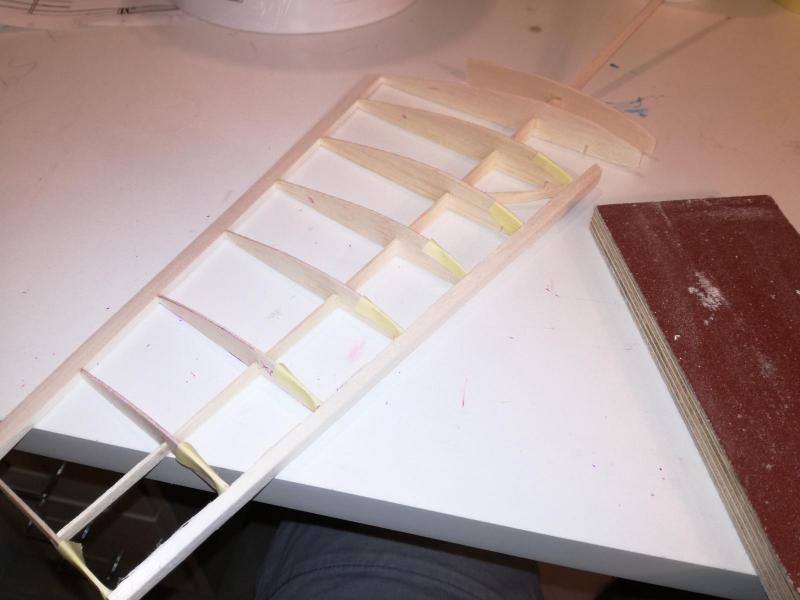

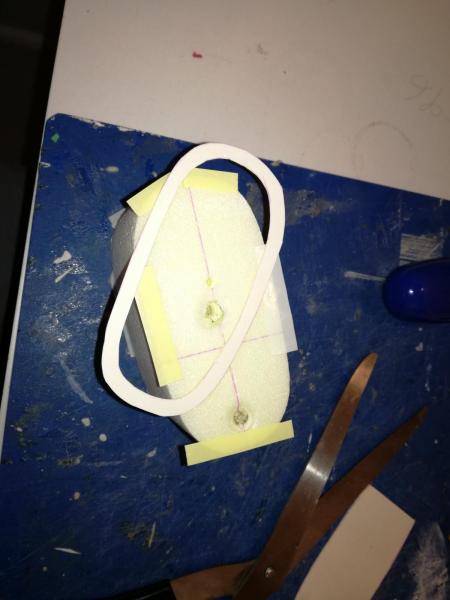

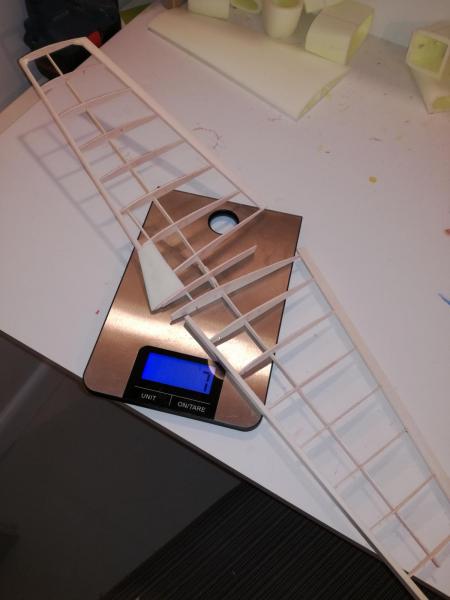

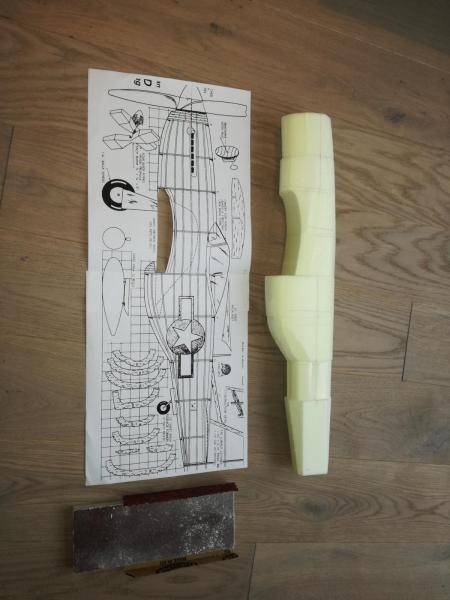

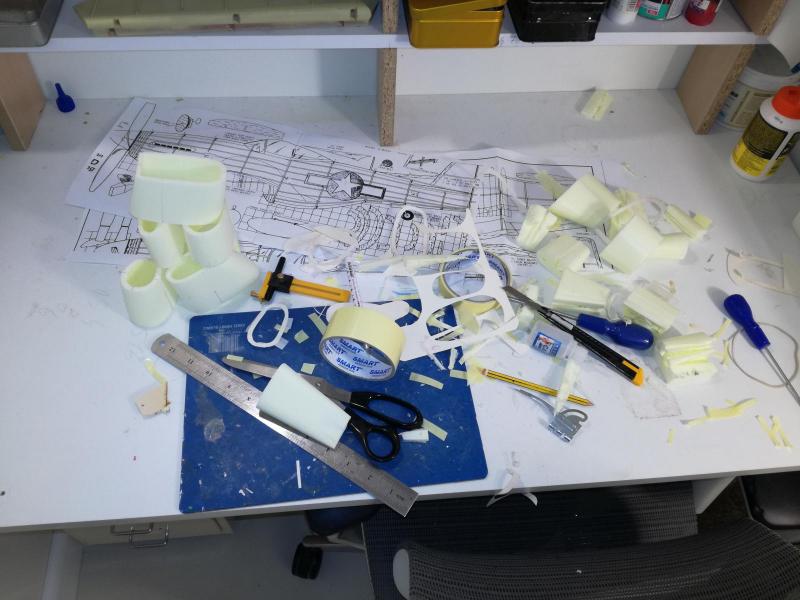

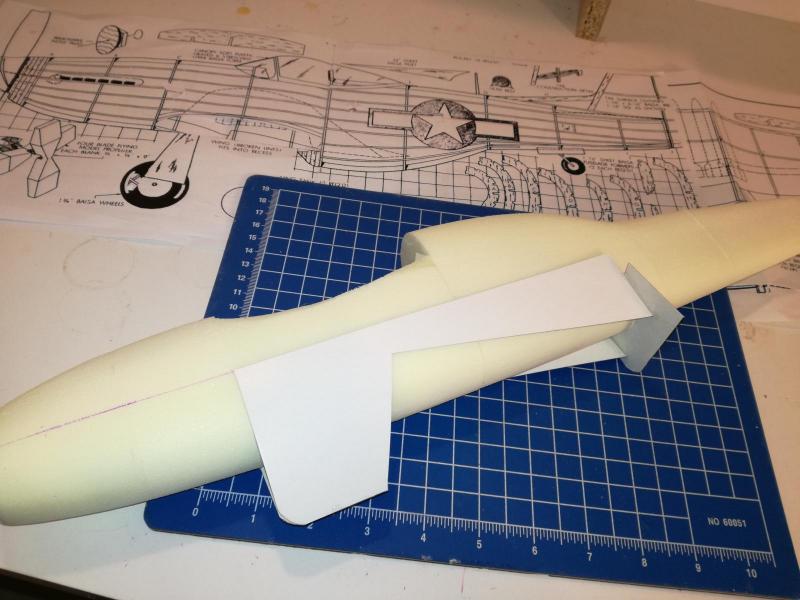

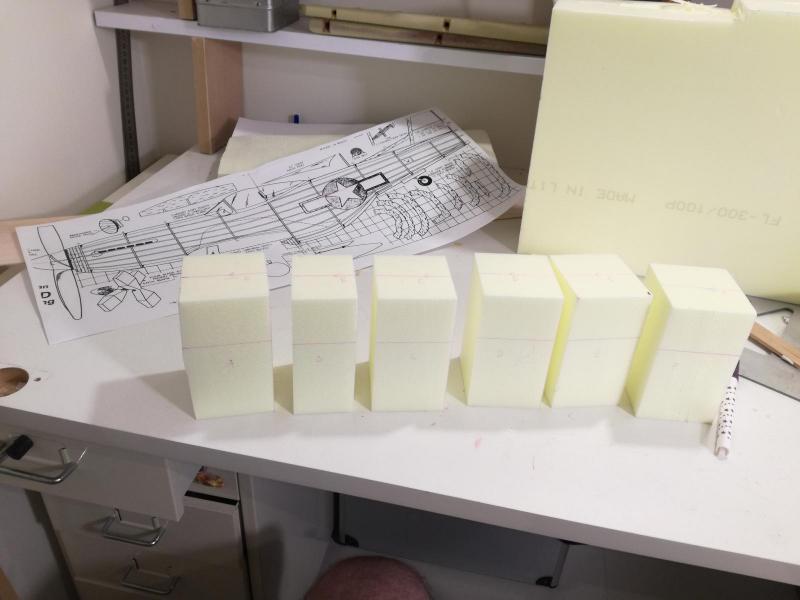

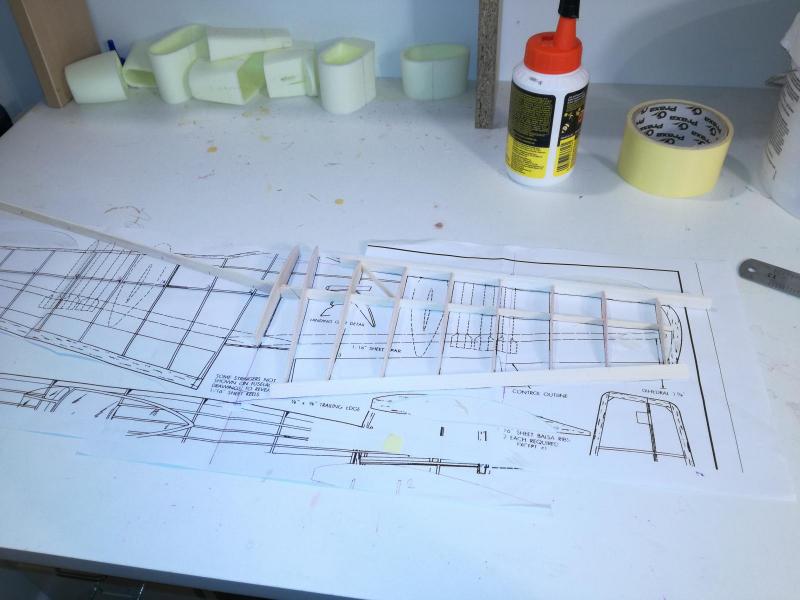

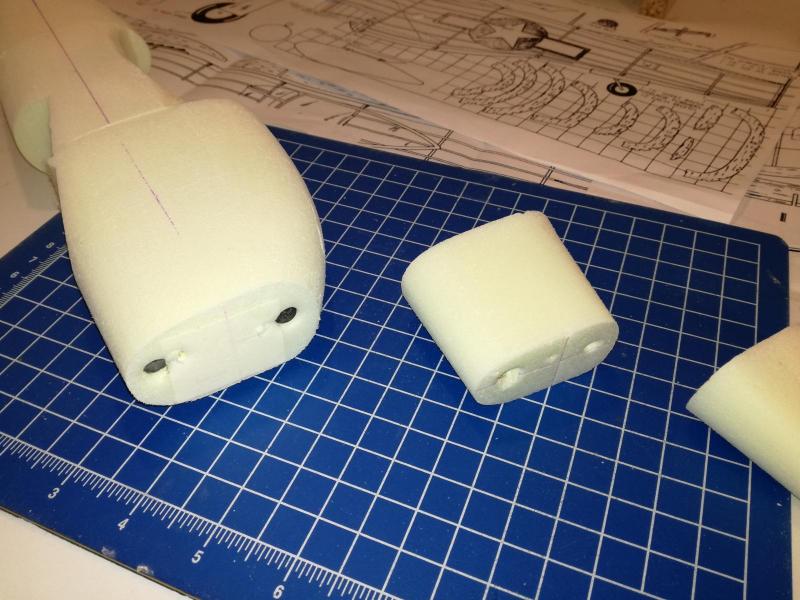

Myślę, że foty więcej wyjaśnią niż ja pisząc.

Model 600mm rozp.








Wkret !!!!!!!!










(chyba "jakiś czas temu" rozmawialiśmy na ten temat?) Tak to byłem ja (:

Pozdrawiam Wszystkich, ide spać.
