Tak ale też i nie ? Jak to mawiał jeden z moich profesorów "popełniam błędy by sprawdzić czy Państwo nadal są skupieni" ? Ale już na poważnie. Macie rację, rozwiązanie zaprezentowane na renderach wytrzymałości ma tyle co pusta paczka fajek. Wynikło to z faktu, że składanie w 3D miało sprawdzić, czy wycinane elementy do siebie pasują - nie ma tam kesonów i innych elementów, które będą musiały zostać wykonane ręcznie (nie chciało mi się bawić z ich modelowaniem). A przy okazji złapaliście mnie na błędnym założeniu - moje pomysły są oparte na gotowych konstrukcjach, więc domyślicie się co autor miał na myśli ? Od samego początku planowałem kratownicę, z trójkątami na połączeniu pierwszej wręgi tylnej części z podłużnicami oraz pokrycie góry oraz spodu balsą 2mm. Jednak tego nie przedstawiłem - mój błąd. Jeżeli macie pomysł jak to dodatkowo wzmocnić, bądź widzicie jeszcze jakieś słabe punkty to z miłą chęcią się zapoznam

Podczas gdy ja się bawiłem z projektem holownika to Tata nie próżnował. Większość kadłuba została pokryta, została zabawa z modelowaniem przejścia w skrzydło. Chyba najwyższa pora rozrysować wzorniki na kopyto kabiny

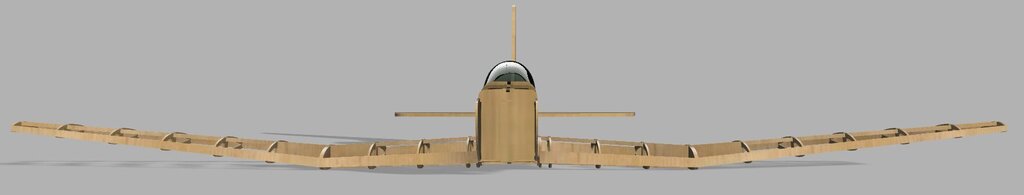

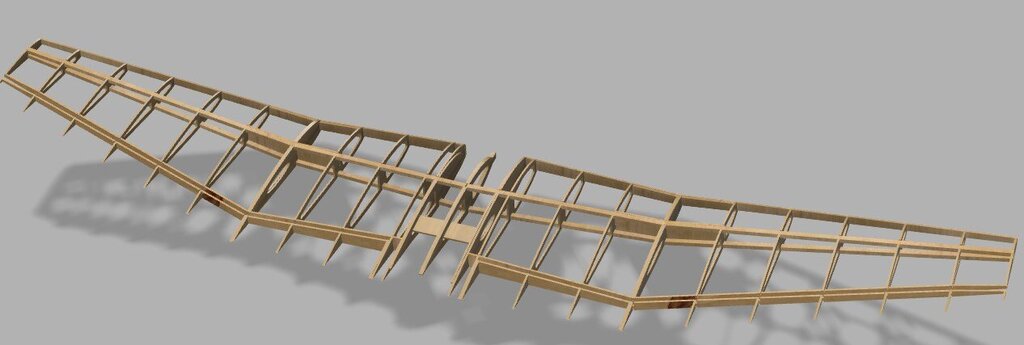

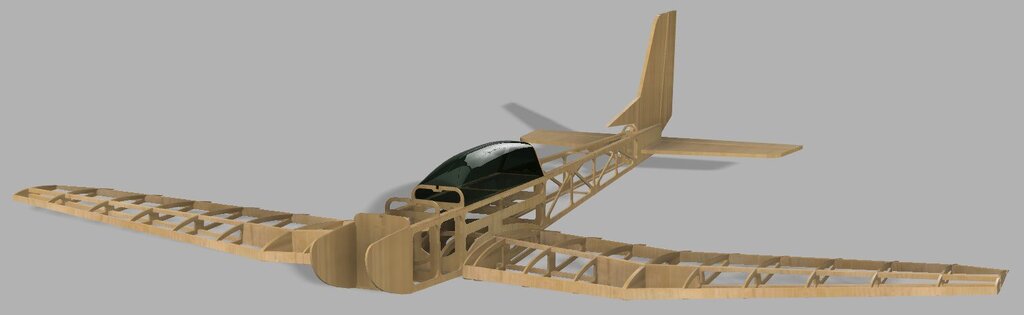

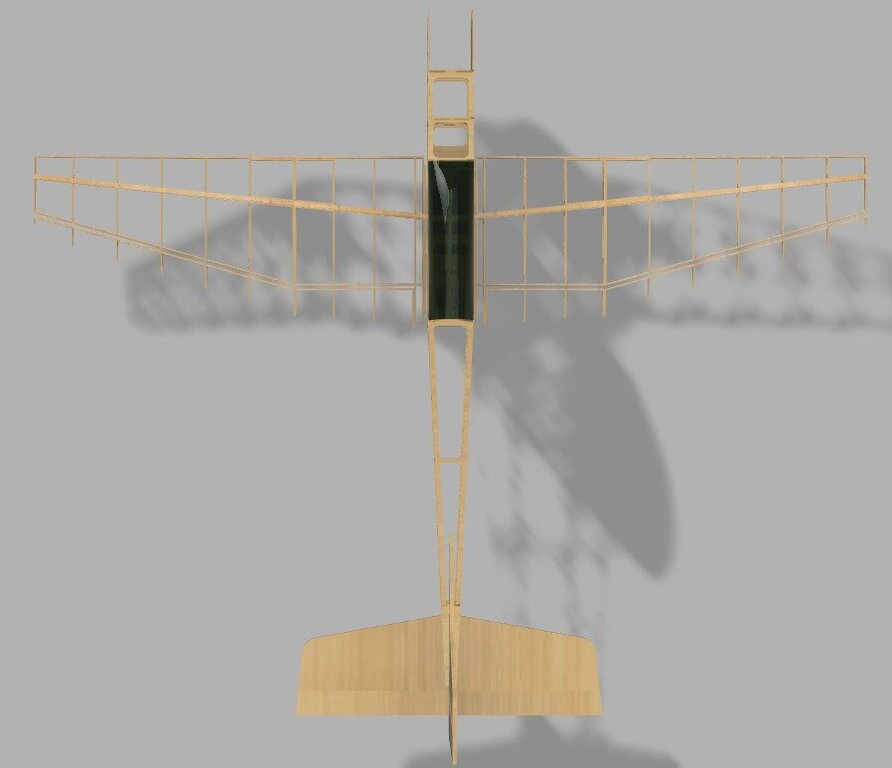

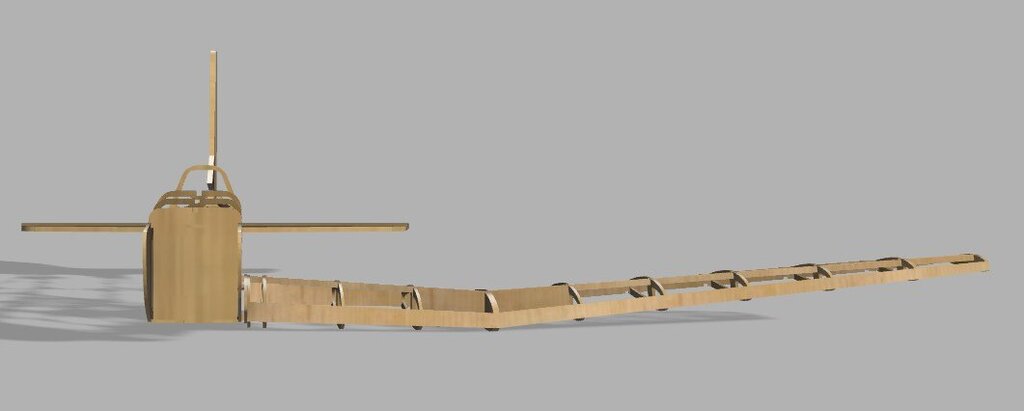

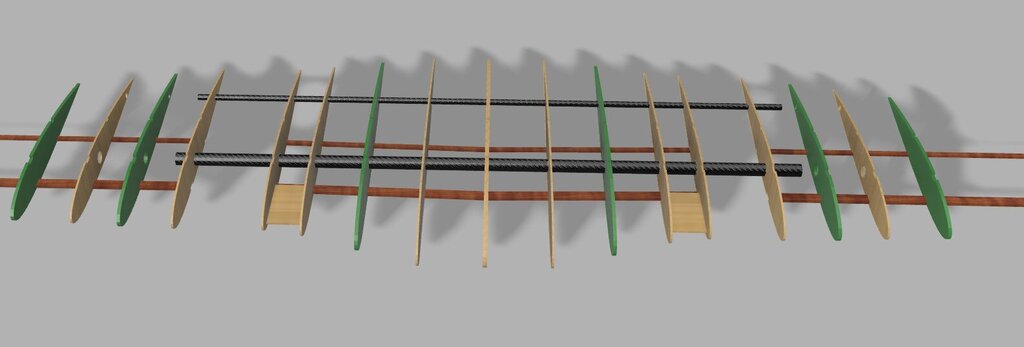

Jeszcze wczoraj zdążyłem wprowadzić konieczne korekty w projekcie - wasze sugestie oraz główny łącznik skrzydeł zmniejszony do ϕ38mm, pomocniczy tak jak statecznika poziomego do ϕ14mm. Niestety dopiero dzisiaj udało mi się skończyć wirtualne składanie nowej wersji w całość. Wygląda na to, że wyszło bez wpadek i będzie można znowu rozłożyć go na formatki oraz przygotować do cięcia. Przy okazji kilka renderów: Klapy i lotki: Przednie oszklenie: Zmieniony obrys statecznika poziomego oraz delikatnie zmodyfikowane zakończenie pionowego Całość z DLE-85: Oraz całość z DLE-120 Jakby ktoś kiedyś również miał problem rozwinąć krzywiznę to znalazłem proste rozwiązanie: Zabieram się za wykrojnik oszklenia.

Stateczniki poziome w najnowszej wersji (za którą się za chwilę wezmę) będą zrobione tak jak piszesz. Co do kierunku przez push-pull miałem na myśli pull-pulla na sztywnych popychaczach a nie linkach. Klapy jak najbardziej są, generalnie cały spływ skrzydła to powierzchnie sterowe gdzie podział to 50/50. W swoim egzemplarzu zrobię małe odstępstwo od klasycznego rozwiązania mocowania klap. Oś zawiasu będzie w 3/4 natarcia klapy a nie pod nim co da mi możliwość uzyskania podobnego wychylenia w górę jak lotka i ok 75° w dół. Dzięki temu będę mógł ustawić klapy tak by w jednym trybie działały klasycznie a w drugim były przedłużeniem lotki co mam nadzieję zlikwiduje jedyną (wg mnie) wadę Moravy - słabą reakcję na lotki w zawisie co dyskwalifikuje ją z wykonywania rolling harriera. Jak model do wszystkiego to delikatne "3D" też może kręcić Z magnesami mam pozytywne doświadczenia przy użyciu z OS Max FS 91 ale to tylko 10ccm i 4 takt, więc zobaczymy jak będzie z drganiami 45ccm w benzynie Dzięki za mile słowa. Zabieram się do projektu i może w przyszłym roku zobaczymy tego efekt.

Dzięki Panowie za feedback! Krzysztofie, dlaczego nie zastosowałem zastrzałów? Zarówno Miss Morava jaki i Miss Tractor przy użyciu na łącznik płata rury ϕ35mm nie wymagają wzmocnienia w postaci zastrzałów więc wychodzę z założenia, że w przypadku Easy przy rurze ϕ45 i dźwigarze 20x10 raczej będą one zbędne. Okaże się przy budowie prototypu Dwa serwa, po jednym na połówkę SW i jedno dla kierunku na push-pull są zabudowane bezpośrednio pod statecznikami. Więc przy łączeniu połówek kadłuba jest do spięcia jeden konektor mpx lub 3 standardowe złączki. Jak możecie przy okazji zauważyć rozwiązanie mocowania demontowalnych połówek poziomego jest zapożyczone z Miss Moravy. Podejrzewam, że model wagowo tak jak gabarytowo będzie zbliżony do Miss Tractor więc 60-80ccm to będzie optimum jako holownik pod większe modele. Ta 45 będzie raczej tymczasowo, może się uda na niej coś mniejszego (w skali 1/5) wyholować. Później się wstawi na stałe DLE-85 lub 120 dla zabawy. Mirek, rozumiem ból złamanych elementów przy pakowaniu, dlatego końcóweczki są demontowalne do transportu. Generalnie rozwiązanie ze śrubami robiłem pod siebie, bo 5 dodatkowych minut nigdy mi nie robiło różnicy w momencie jak na lotnisku siedzę do zmierzchu Jednak przerobię to na zmodyfikowane rozwiązanie Piotra (genialne w swej prostocie). Mianowicie 2 bagnety z pręta węglowego + 2 magnesy neodymowe. Zobaczymy jak się sprawdzi Jeżeli będę miał dzisiaj czas to przerobię końcówki poziomego na proste, przy okazji 2 elementy wypadną z formatek Może też jednak zejdę o 5mm ze średnicy głównej rury ?

@Francka Jeszcze lepiej, dzięki za poprawienie bo nie doczytałem o tym Swoją drogą, jak się ma czas lotu przedstawiony w ofercie do realnego?

Jak najbardziej jeżeli nie okleisz go taśmą/folią oracal. Do klejenia podkładów z powodzeniem używałem kleju na gorąco i modele wytrzymywały (Nie chciało mi się czekać na zastygniecie spoiny przy Soudal'u) Generalnie tak - oczy pilota. Jak nie celujesz w glebę to w nią nie trafisz A nawet jak trafisz to przy tej masie (model z linku Franciszka) najwyżej śmigło połamiesz

@mirolek Dekoracja a przy okazji "delikatnie" zwiększą stabilność kierunkową modelu. Wątpię, że dwa kawałki ażurowanej sklejki pokrytej folią mocowane przez 2 śruby m4 do końcówek płata są komplikacją konstrukcji. Zawsze można latać bez nich i wiele to nie zmieni. Może przedstawię mój tok myślenia, który doprowadził do obecnego rozwiązania końcówek płata. Jak pewnie zauważyliście pierwotnie celowałem w styl Miss Moravy/Piper Cub'a Jednak jak sobie przypomniałem ile jest zachodu by ładnie pokryć je folią... Następny pomysł - tylko ostatnie żebro/ Kitfox -bezproblemowe krycie folią. Wizualnie średnio mi się podoba. To może SFG? A na kiego mi Side Force Generators w modelu, który ma dużą powierzchnię boczną kadłuba. I tak doszliśmy do zastosowanego rozwiązania, które jest połączeniem prostoty w budowie z estetycznym (w moim uznaniu) zakończeniem płata. Nie, nie robiłem analizy aerodynamicznej wpływu tych końcówek. Kierowałem się doświadczeniem organoleptycznym zdobytym przy Funtanie.

Jeżeli miałbym budować coś na start przygody z lataniem to poszedłbym w stronę modeli z podkładów. Tu śmiało mogę polecić FT Explorer'a https://www.flitetest.com/articles/ft-explorer-build Plany: https://s3.amazonaws.com/plans.flitetest.com/stonekap/FT Explorer v1.0 Full-Size.pdf https://s3.amazonaws.com/plans.flitetest.com/stonekap/FT Explorer v1.0 Tiled.pdf Oraz filmik z budowy: Natomiast jeżeli wolisz kupić gotowca, za małe pieniądze, ze wszystkim co na start potrzebne, to brałbym Betę: http://www.nastik.pl/beta-1400-radiolink-t8fb-24ghz-mode2-p-8725.html

Przyznam szczerze, że odraczałem już dość sporo wycięcie tego projektu. Jednak coś mnie tknęło przy docinaniu elementów do BKB i Easy wrócił do łask. Przyglądając się projektowi brakowało mi sensownego zakończenia płata. Początkowo miało być zbliżone do Miss Moravy. Następnie proste z ewentualnymi SFG podobnymi do tych, które rozrysowałem dla Funtany z H9. Teraz przeprojektowałem je na wzór Draco. Materiał do cięcia jest, teraz pozostaje jedynie spędzić 8h przy ploterze. Zapewne przy następnym wolnym deszczowym weekendzie się tego podejmę. Próbowałem również narysować oszklenie by później mieć wzornik do wycinania z vivaku, jednak nie potrafię rozwinąć płaszczyzny przedniej części. Może znacie sposób wykonania tego w Fusion360? Efekt, który chcę osiągnąć:

@Grzesiek Wystarczy pobrać SketchUp'a, pouczyć się go chwilę, rozłożyć model na formatki i wyeksportować do druku lub cięcia.

W końcu wyszły buble w projekcie, 2 małe jeden dość poważny. Generalnie okazało się, że zapomniałem o wzmocnieniu połączenia między połówkami centropłata. Dodatkowo Tata zwrócił mi uwagę, że warto centropłat przeprojektować by łatwiej się go składało i wklejało do kadłuba co zmienię w 2 iteracji projektu (przynajmniej pliki powstaną a jeżeli ten prototyp nie poleci to i 2 model). 20 minut przed monitorem, kolejne 10 przy frezarce i oto efekt: Pokryty twardą balsą 2mm z resztek 30letnich zapasów nabytych przez ojca w składnicy harcerskiej. Kolejny błąd popełniłem przy ramce kabiny, rozjechała się na 9 wrędze o 8mm co też na szybkości poprawiłem i wklejona jest nowa. Dodatkowo zamontowany jest już wyczep holu oraz centropłat na stałe ożeniony z kadłubem. I tu pojawia się ostatni (na tą chwilę błąd) w projekcie - nie przemyślałem oprofilowania centropłata i zbytnio podążyłem za rozwiązaniem projektanta planów, na których oparłem kształt kadłuba. Widoczna konstrukcja jest sztywna, zero ugięć, z założonymi skrzydłami przetestowaliśmy ją do obciążenia 10kg (rura wytrzymała). Jednak całość na obecną chwilę waży 1.93kg ? Do tego dojdzie pokrycie kadłuba, oprofilowanie centropłata (kolejną warstwą balsy), laminatowy nosek, pokrycie kesonu, spływu, końcówek płata, wyposażenie, balast do wyważenia... Pocieszam się tym, że 220g centropłata jest przed SC. Jeżeli zmieszczę się w 5kg (oby tylko) będę zadowolony... Więc w wersji 2 muszę na nowo rozrysować przejście kadłuba w skrzydło, generalnie przeprojektować cały centropłat, trochę odchudzić resztę, zmniejszyć rozmiar dźwigarów głównych, skrócić rurę łączącą płaty, bo obecny sztywny i ciężki beton mnie trochę rozczarował. No ale czego można się było spodziewać po fazie projektowej robionej naprędce i średnio przemyślanym rozwiązaniem połączenia centropłata z kadłubem. Nie pozostaje teraz nic innego jak popychać projekt dalej i liczyć na to, że nie rozbiję go przy oblocie. Oklejaniem balsą zajmie się ojciec, więc będzie widoczny wzrost jakości wykonania No i doszły zapasy sklejki i kleju, więc pewnie w przerwach od rozwiązywania problemów z BKB postaram się zmaterializować resztę projektów czekających w kolejce.

Znalazłem chwilę wolnego i natchnęło mnie do poskładania skrzydeł. Myślałem, że zajmie to mniej czasu, jednak sklejka (grubość) i listwy nie trzymające wymiarów skutecznie wydłużyły proces o 8h mozolnego dopasowywania elementów. Po całej nocy zabawy z pilnikami i papierem ściernym zabrałem się za sklejanie i dziś rano rendery przybrały fizycznego wymiaru. Waga na obecną chwilę to 1.6kg więc 3.8kg do lotu jest realne. Pomijając materiał średniej jakości pod względem wymiarów to przyjemnie i szybko składały się te puzzle. Będę musiał poszukać źródełka lepszej sklejki. Pozostało połączenie centropłata z kadłubem na stałe oraz pokrycie balsą, zobaczymy kiedy to nastąpi.

Dzięki wielkie za słowa uznania!

Projekt poprawiony, elementy już rozłożone na formatki czekają na cięcie.

W 2018 pojawiła się we mnie chęć zbudowania Heinkel'a He 100 w skali 1/5, rok później rozrysowałem kadłub i na tym etapie projekt umarł. Dzisiaj, mając chwilę wolnego odkurzyłem pliki i doszedłem do wniosku, że należałoby dokończyć rysunki. W założeniu ma być to prosty i przewidywalny model w pilotażu, więc: - profil NACA2415 przechodzący w NACA2412 - wznios centropłata -2° - wznios końcówki 6° Rozwiązanie to postanowiłem sprawdzić w mniejszej skali - tu pojawia się Calmato. Przyjemne 4 godzinki przed monitorem i mam prawie gotowy projekcik nowego płata o rozpiętości 1,6m. Jutro wprowadzę jeszcze drobne poprawki (kilka drobnych błędów się wkradło). Wycinankę zacznę jak będę w modelarni, przy okazji kontynuując budowę BKB-1. Kiedy to nastąpi, nie mam pewności. Jednak mam nadzieję, że uda się w tym miesiącu.

Teraz mi się przypomniało, zapewne znasz https://www.youtube.com/c/RamyRC. W każdym razie, swoje projekty z depronu pokrywał przy użyciu folii Oracal. W przypadku Oracover jedyną przewagą jest waga, aczkolwiek wątpię, że zysk +-200g na cały model jest warty tej inwestycji.

@rosik Podejrzewam, że Twoje pytanie dotyczące, wspomnianego wielokrotnie, kleju wywodzi się z chęci pokrycia modelu folią Oracover. Osobiście nie próbowałem oklejać pianek foliami modelarskimi. Mogę jednak z własnego doświadczenia zasugerować użycie folii Oracal - samoprzylepna, dostatecznie dobrze się kurczy pod wpływem niskiej temperatury (dużo niższej niż wymaga klej na oracover do aktywacji), ekonomiczna oraz kilkukrotnie zwiększa wytrzymałość modelu z depronu. Użyłem jej w kilku projektach min: Calmato 60, które opisałem na forum, Modela Vega oraz jednego z 4 depronowców, które kiedykolwiek zbudowałem: FT Versa Wing. Wytrzymał 2 sezony mocnego obijania o glebę. Twój projekt zapowiada się świetnie! Powodzenia w dalszej pracy i zasiadam na widowni.

Jakby ktoś poszukiwał to pliki do druku są do znalezienia na: thingiverse: https://www.thingiverse.com/thing:2611611 oraz tu: https://3dprintedradioyachts.com/stl-file-downloads/

Podejrzewam, że masz na myśli podobieństwo tych modeli. To samo można powiedzieć o innych projektach Denzin'a. Osobiście uważam, że wynika to z podobnych założeń konstrukcyjnych, które te modele miały spełniać.

W końcu została opływana. Model poprawnie się zachowuje, bardzo fajny do rekreacyjnego pływania. Jeżeli ktoś znajdzie ofertę innego Surmount'a to uważam, że warto zainwestować w tą przyjemną zabawkę. Jak dla mnie to idealna odskocznia od latania VID_20210806_164505.mp4 Również "ornamenty" zostały dokończone, do malowania użyłem czarnego sprayu do plastikowych zderzaków aczkolwiek sugeruję drukować z żywicy w odpowiednim kolorze (pliki wyżej).

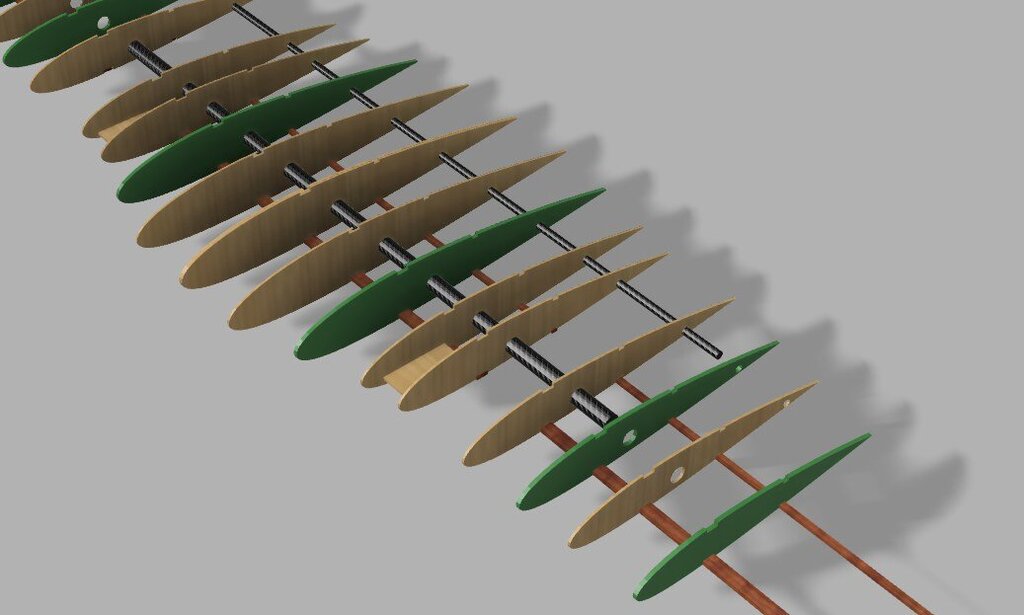

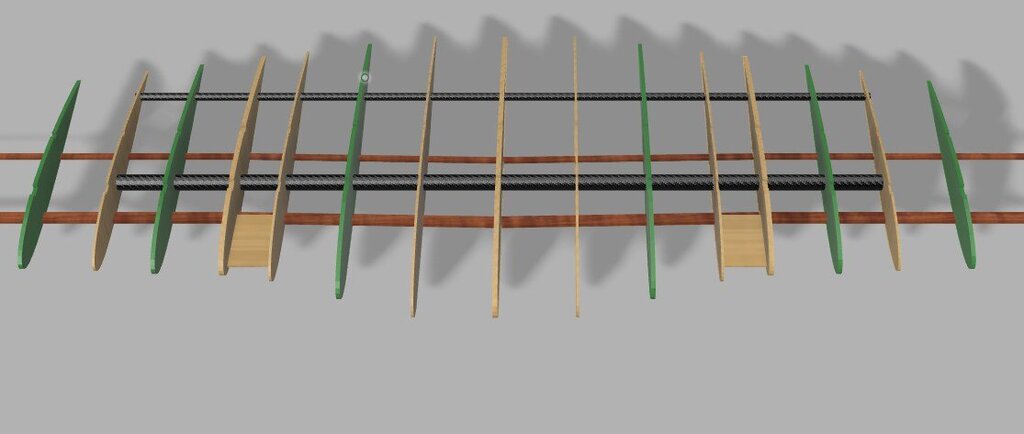

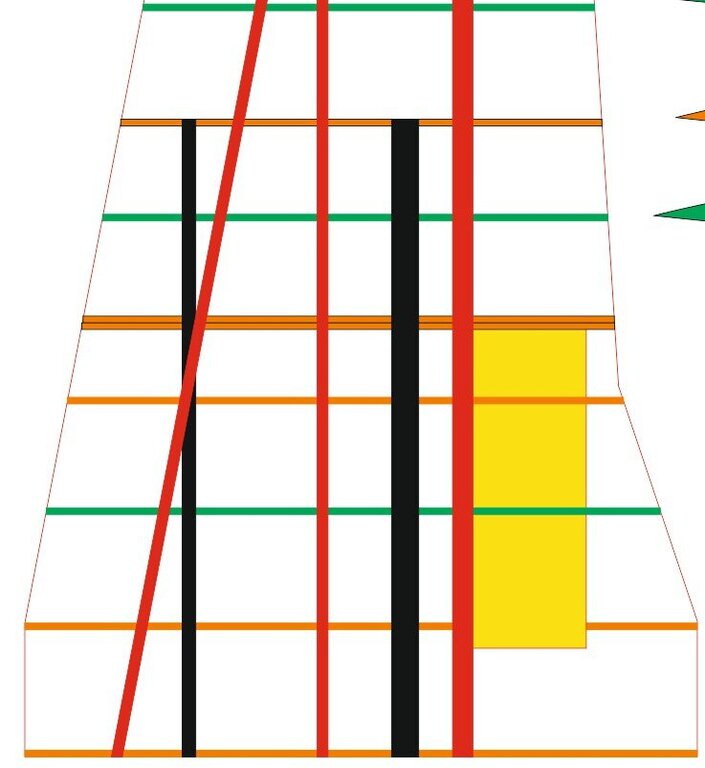

Miałem wątpliwości czy podrzucić Ci znane mi rozwiązanie ale dałem już z siebie całe 30% ? poświęcając godzinkę na szybką wizualizację to już zamieszczę: Ogólnie rozwiązanie sprawdzone w wielu projektach. Osobiście zastosowałem je przy rysowaniu Heinkel'a He 100 w skali 1/5 pod OS Max FS-91, niestety nie doszło do jego budowy. Centropłat z podwoziem na stałe złączony z kadłubem i dokładane końcówki na dwie rury bagnetowe. Mocowanie końcówek przy pomocy śruby wkręcanej od spodu w sklejkowy łącznik (nie ma go na rysunkach). Jako że nie mam doświadczenia z budową przy użyciu pianki to estymowałem wagę końcową na ok 4-5kg. Przy tej masie użyłbym na główny łącznik rurę z włókna węglowego min fi25mm i grubości ścianki 2mm a na pomocniczy rurę fi10mm, ewentualnie rury z duralu:http://www.nastik.pl/rurka-duralowa-cienkoscienna-laminatowa-26x1-p-4043.html. Żebra ze sklejki 3mm mocno ażurowanej (oznaczone kolorem pomarańczowym na rysunku poglądowym) a reszta z pianki. Dźwigar główny z sosny 15x6mm, pomocnicze 8x4mm. Jako, że robiłem ten rysunek na szybko (obrys aproksymujący skrzydło z wersji D) to rozmieszczenie dźwigarów jest na oko, podobnie ażurowanie żeber. Nie wykonałem wszystkich wcięć na dźwigary. Umieszczenie mocowania rur w żebrach również jest niewłaściwe ale jako wizualizacja koncepcji przejdzie ? Polecam również podejrzeć rozwiązania chłopaków z fokkerc: https://www.fokkerc.com/product-category/model-kits/spitfire/. Również, jak już przechodzisz barierę 2m to może dołożysz kolejne 20cm? Powodzenia w budowie!

Nie mam dużego doświadczenia w szyciu żagli więc koledzy zapewne będą mieli lepsze rozwiązania. Na remizki stosuję metalowe oczka kaletnicze, dostaniesz je praktycznie wszędzie począwszy od aledrogo. Banty wykonuję z dakronu samoprzylepnego. Ewentualnie wykorzystałbym samoprzylepną taśmę ripstop w 2-3 warstwach. Przy okazji polecam relację Andrzeja:

Prowiorka wytrzymuje najdłużej, więc jeszcze nie formowałem kabinki. Podczas ostatniego lotu zerwały się nity mocujące tylną część tłumika, miały prawo po ponad 10 latach wystawienia na wibracje. Nie chcąc czekać na nowy wydech dorobiłem brakującą część. Kto by pomyślał, że szampon może rozwiązać dwa, jakże różne, problemy jednocześnie ?

Dopadł mnie typowy polski urlop. Mimo to Surmount poczuł wodę pod kilem ? Przy najbliższej okazji dam jej nabrać wiatr w żagle a teraz zabieram się za wykonanie grafiki, bo nago wygląda w samym malowaniu. Edit: Dostała nazwę i wykonałem projekt naklejek.
