Pora na podsumowanie. Na płytce naniosłem drobne poprawki oraz została dodana 3 dioda LED informująca o zasilaniu 5V dla odbiornika. Rozmieszczeń diod nie będę zmieniał bo musiał bym przetrasowywać wszystkie ścieżki. Projekt płytki zostanie teraz wysłany do wyceny przez firmę która je wykona będą one z zieloną soldermaską bez opisów, które uważam tu za zbędne dla jednego włącznika równie dobrze można podpisać te pola cienkim markerem. Projekt zostanie wykonany w bardzo małej ilości sztuk max-10. Co do ostatecznej ceny podam wkrótce jak dostane wszystkie wyceny. Część elementów będzie zamawiana w Chinach co by zminimalizować koszta, więc pierwsze egzemplarze mogą pojawić się dopiero za 2-3 miesiące.

Projekt został zmodernizowany. Powstała wersja wyposażona w stabilizator 5V do zasilania TYLKO odbiornika (78M05). Dodatkowy element można włączyć w układ bądź z niego zrezygnować i zasilać odbiornik bezpośrednio z pakietu. Konfiguruje się to za pomocą zworek które należy wykonać samemu. Prąd układu został zwiększony z 10 do 15-16A na kanał. Maksymalne wymiary PCB 65 x 85mm Elementy jakie planuje wykorzystać w układzie: Diody shottky: 4x SB860 Mosfety: 6x AOD4132 kondensatory po stronie zasilaniaserw 2x 4700uF/25v Kondensator po stronie zasilania odbiornika 1x 470uF/16V

Od tego samego sprzedawcy poprzez OLX kupiłem właśnie moduł do Spektrum. Aktualnie według mnie wszystko OK. Rozmowa telefoniczna potem wysłał zdjęcie przedmiotu na maila i jutro ma nadać przesyłkę, zobaczymy co dostanę i czy wszystko będzie w porządku o czym poinformuję.

Układ bez problemu będzie trzymał pełne parametry już od 3V. Skoro mowa o zasilaniu TYLKO odbiornika to nie pobierają one więcej niż 150mA więc dołożenie liniowego stabilizatora 78M05 i wybór pomiędzy pracą 8.4 a 5V będzie dobrym rozwiązaniem tego problemu. Prąd czerpie z obu akumulatorów na raz i sygnalizowane jest diodą LED (obecność pakietu) nie będę bawił się w elektroniczne układy przełączające bo jest taka możliwość ale i większa szansa na awarie. Niejednokrotnie przekonałem się że sprawdzają się najprostsze rozwiązania. Switch mechaniczny można zastosować dowolny, wyłącznik ON/OFF oparty jest na mosfetach. Schemat dostępny tu: https://pfmrc.eu/index.php/topic/78058-elektroniczny-w%C5%82%C4%85cznik-zasilania/ Jest to zdublowany układ z dołożonymi diodami schottky o niskim spadku napięć i wydajności 5A jedna. Chcąc rozbudowywać układ o więcej amper należało by rozbudować wyłącznik o dodatkowe mosfety. Przyjmując że siła trzymania 5 serw powoduje pobór prądu około 4A na serwo to masz około 20A ciągłego.

Kolega Wiesiek zapytał mnie czy mógłbym zaprojektować dla niego menedżer zasilania serwomechanizmów i tak powstał ten projekt. Założenia: * Zasilanie serw HV (8.4V) bezpośrednio z dwóch pakietów Li-Po (takich samych). Przy czym utrata zasilania jednego nie powodowała by rozbicia modelu z powodu braku napięcia. * Wydajność prądowa do 20A * Małe wymiary. * Wbudowany wyłącznik zasilania. W związku z czym powstał układ który spełniał by te wymagania. Na płytce jest miejsce na 2 gniazda XT-60 do podłączania pakietów. zasilanie odbywa się z dwóch jednakowych pakietów 8.4V przy czym brak jednego nie spowoduje utraty zasilania. Wbudowałem elektroniczny wyłącznik zasilania z wyprowadzeniem na przewody do których możemy podłączyć kontaktron i sterować ON/OFF magnesem lub tradycyjnym przełącznikiem. Każda strona ma wydajność ciągłą 10A co przy dwóch pakietach powinno spokojnie dać 20A ciągłego prądu na wyjściu. na płytce znalazły się też pady których zwarcie powodowało by podanie napięcia na odbiornik (większość odbiorników toleruje 8.4V zasilanie) ale jak ktoś by chciał zasilić tradycyjnie to można tego nie lutować. Na płytce planuje umieścić kolorowe piny co by było wiadomo gdzie sygnał + i - . Jako że produkcja pojedynczej sztuki wychodzi dość sporo (głównie PCB zrobione przez firmę i komponenty w PL), planuje elementy pościągać z Chin a jedynie PCB będzie produkowane przez firmę z soldermaską i nawierceniem wszystkich otworów na najgrubszym w miedź laminacie dostępnym u nich. Wymiary płytki max 65 x 65mm Temat zakładam gdyż może ktoś jeszcze byłby zainteresowany takim układem oraz może macie jakieś sugestie pomysły jak można to rozbudować, lub może znaleźliście jakiś błąd warty poprawy. Pozdrawiam.

Po pierwsze należało by rozebrać ją wyjąć płytkę z elektroniką i przeczyścić jakimś preparatem np. IPA Cleaner do elektroniki. Kolejną sprawą jest przejrzenie czy przełączniki od trymerów nie robią zwarcia i to jest bardzo ważne. DX6i ma możliwość wejścia do menu serwisowego właśnie poprzez odpowiednie przytrzymanie trymerów i po włączeniu wchodzi w menu albo wyświetla pusty ekran jak jest zła konfiguracja. Jak już wszystko będzie odczyszczone i sprawdzone można ją uruchamiać (do testów można nie montować modułu nadawczego). Jeśli dalej nie będzie chciała działać konieczny będzie pomiar napięć na PCB oraz na początek wygrzanie elektroniki na stacji lutowniczej. Zazwyczaj pomaga to usunąć drobne braki kontaktu pomiędzy elementami a płytką drukowaną. Tylko NIE grzać w piekarniku albo opalarką bo już takie przypadki widziałem. Aparaturę powinno się dać uruchomić małym nakładem finansowym ale czy warto to już kolega musi ocenić sam.

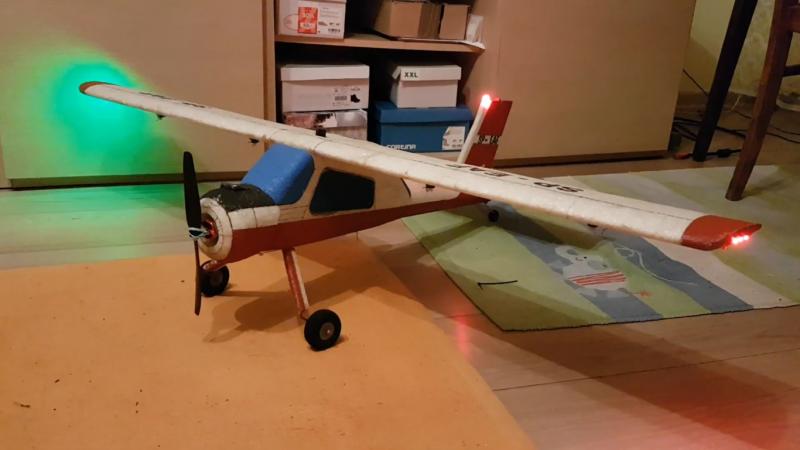

W hangarze zagościła pół makieta samolotu PZL 104 Wilga do której dobudowałem oświetlenie według własnego projektu. Część oświetlenia była już gotowa pozostało jedynie dodać parę lampek, niektóre wymienić na mocniejsze i zaprogramować sterownik. Efekt jest niesamowity szczególnie wieczorem. Film prezentujący oświetlenie: https://youtu.be/L1Jf7Y7HNPI

Większość odbiorników posiada układy cyfrowe zasilane ze stabilizatora 3.3v dla bezpieczeństwa jak i prawidłowej pracy podają (Voltage range: 3.5~8.5) schodzenie poniżej 3.5v może wyłączyć odbiornik.

spm4648 jest bardziej do dronów i nie jestem pewien czy zadziała z ar8000.

Zakłócenia w paśmie 2.4GHz niestety są i będą gdyż ludzie aby przesłać informacje na większe odległości w paśmie 2.4 i 5.8Gzh używają niedozwolonych wzmacniaczy (szczególnie na wioskach gdzie występuje internet radiowy ale i w miastach też), podobnie ze wzmacniaczami GSM - są zakazane bo sieją po okolicy a na allegro jest tego od groma i widać że się sprzedają jak ciepłe bułeczki. Jeśli w okolicy gdzie latacie są jakieś nadajniki i podejrzewacie że one mogą siać, proponuje zgłosić sprawę do UKE (Urząd komunikacji elektronicznej) https://www.uke.gov.pl/ Przyjadą niespodziewanie pomierzą moce emitowane i znajdą źródło zakłóceń. Wielokrotnie korzystałem z ich pomocy i wiele źródeł zlikwidowali. Mają odpowiednią wiedzę i sprzęt którym mogą przeskanować całe pasmo od 0 do 7Ghz. Piratom radiowym nie popuszczam.

Przed zgubieniem modelu fajną funkcję SAFE posiadają odbiorniki AR636A. Ostatnio programowałem kilka i muszę przyznać że przy odpowiednim ustawieniu model będzie latał w kółko aż wyląduje na stabilizacj i nie potrzeba żadnych dodatkowych kontrolerów, wszystko łącznie z telemetrią wbudowane w odbiornik.

W spektrum RSSI na pełnym zasięgu wyświetlają tylko odbiorniki serii T np AR6010T, AR8010T. Niektóre mają też wskaźnik ale ich telemetria nie jest pełno zasięgowa, np. wspominany AR610, AR636A, AR410, AR620. Zasięg danych to jedynie około 100m.

W przypadku węgla możesz użyć Ar610 i długiego wąsa dać za modelem. https://www.rc4max.com/spektrum_dsm_x_-_odbiornik_6ch_micro_ar610,2021,25915.html Lub dodać taką satelitę. https://www.scorpio-polska.pl/katalog/spektrum/spektrum-dodatkowy-odbiornik-dsmx-long-p56322.html

Moja sprawa zakończyła się w ten sposób że po wymianie kilku maili (za każdym razem proponowali lepszą ugodę) zwrócili wpłatę jedynie bez kosztów transportu (8zł). Uszkodzonej kabinki nie musiałem odsyłać.

Ponieważ poproszono mnie o wstawienie dodatkowych modeli zamieszczam zgrane z ich nie działającego już serwera dodatkowe modele,scenerie, instrukcje. https://drive.google.com/file/d/1NbNWbS-nKX0IlS_8gQ8N7y8FjZZsJ9uh/view?usp=sharing Zmodyfikowany opis na prośbę forumowiczów opis przedstawia instalacje na win7 ale na 10 jest podobnie ?? Pobieramy plik z serwera (około 830 MB). Następnie wypakowujemy go na np. PULPIT Na pulpicie mamy już folder z dodatkami. Aby dograć wybrany update uruchamiamy menu symulatora . 1. Klikamy zakładkę Advanced 2. Klikamy zakładkę Install an update 3. Po lewej wybieramy PULPIT 4. Wybieramy nasz folder UPDATES i klikamy otwórz 5.Wybieramy interesujący nas plik z modelem/ scenerią i klikamy Otwórz. 6. Może wyskoczyć okienko z potwierdzeniem instalacji pliku należy kliknąć TAK 7. Po chwili rozpocznie się instalacja która na zakończenie wyświetli taki komunikat. Klikamy OK i podobnie instalujemy resztę plików. Tak wiem to czasochłonne bo jest tego SPORO

Zworka do bindowania w kanale nr.3 odbiornika?

Chciałbym zaprezentować tani odbiornik 8 kanałowy działający z systemem Spektrum w technologii DSM-2 oraz DSM-X a więc do wszystkich nowszych i starszych aparatur firmy Spektrum bez problemu będzie pasował. Cena odbiornika to niecałe 75zł. Parametry podane przez producenta: Typ: odbiornik pełno zasięgowy (1.5-2km) Liczba kanałów: 8 Modulacja: DSM-2, DSM-X 2.4 GHz Rozmiar: 47mm X 24mm X 14mm Waga: 12g Zakres napięcia: 3.5-9.6 V Wymiary urządzenia: 47mm X 24mm X 14mm Odbiornik po podłączeniu do bindowania zgłosił się jako DSM-X 22ms. W odbiorniku zamontowano dwie diody LED: Pomarańczowa informuje nas miganiem o trybie parowania oraz świeceniem o pracy urządzenia po sparowaniu z nadajnikiem. Czerwona: o aktywnym wyjściu PPM na kanale GEAR, o tym trybie pracy opowiem przy okazji. Przedmiot dostajemy w foliowym antystatycznym woreczku razem z dziwną zworką do bindowania która jest mało poręczna z uwagi na potrzebę jednoczesnego wciśnięcia przycisku jak i podpięcia zasilania do modelu (bądź samego odbiornika). Służy za to ona do jeszcze jednej funkcji. Po sparowaniu odbiornika z radiem i jego uruchomieniu naciskamy podłączony „bind plug” RAZ by aktywować sygnał PPM na piątym kanale GEAR. Wówczas w odbiorniku zapala się ( dodatkowa czerwona) dioda LED informująca o aktywności sygnału PPM). Niestety reset zasilania wymaga ponownego kliknięcia przyciskiem aby mieć dalej PPM. Dla mnie to jakaś paranoja i nie popieram takiego rozwiązania. Po prostu nie da się uzyskać ciągłego sygnału PPM na wyjściu. Oryginalne odbiorniki posiadają funkcje informowania miganiem czerwonej diody w przypadku utraty zasięgu (ilość mignięć = ile razy utracono zasięg) tu niestety producent ZREZYGNOWAŁ z tej funkcji i po wyłączeniu radia pomarańczowa dioda LED po prostu gaśnie, po uruchomieniu radia zapala się ciągłym światłem informując o przywróceniu zasięgu. Odbiornik wyposażony jest w dwie anteny o długości całkowitej 145mm każda. Po otworzeniu widzimy dwie płytki z których górna jest częścią odbiorczą a dolna częścią przetwornika na kanały PWM. Na płytce RF oprócz układu odbiorczego CYRF6936 producent umieścił niskoszumowy wzmacniacz sygnału odbieranego MAX2644 (może na tym polega ta ich „lepszość” i daleki zasięg odbiornika deklarowany przez producenta). Rozwiązania tego na pewno nie spotkamy w oryginalnych odbiornikach Spektrum. http://www.s-manuals.com/pdf/datasheet/m/a/max2644_maxim.pdf Wracając natomiast do samych anten można zauważyć że jedna wcale nie jest podłączona. Widząc dwie anteny myślałem wręcz o jakimś układzie przełączającym je gdyż miejsca na płytce sporo a tu proszę równie dobrze mogło by jej wcale nie być a odbiornik nie stracił by na jakości. Jako dipol to też nie pracuje gdyż antena główna ma około 118mm ekranu. Przyjmuje więc że dodanie tego „wąsa” było czystym zagraniem wizualnym by odbiornik prezentował się bardziej profesjonalnie. Testy odbiornika w trybie redukcji mocy RF wykazały że po odejściu na przepisowe 30m odbiornik wciąż łapał idealny sygnał zapewniając pełną kontrolę. No to idziemy dalej.. dopiero po przejściu 60m odbiornik zaczął czasami migać sygnalizując początek problemów z zasięgiem. Wynik ten uważam za bardzo pozytywny a do jego sukcesu przyczynił się pewnie wbudowany wzmacniacz którego wszystkie fabryczne odbiorniki jak wspomniałem wcześniej nie posiadają. Podsumowując za kwotę około 50zł otrzymujemy bardzo dobry odbiornik o wielu kanałach z możliwością w przyszłości dopięcia satelitki dla jeszcze stabilniejszego linku. Odbiorniki te sprzedawcy określają jako lepszy zamiennik modelu AR8000 a czy to prawda… to się okaże po testach w powietrzu. Plusy: * Kompaktowe wymiary. * Ilość kanałów. * Możliwość podpięcia satelitki. * Niska cena. Minusy: * Brak powiadomień o utracie zasięgu * Beznadziejny sposób uruchamiania wyjścia PPM * Brak ciągłej pracy odbiornika z wyjściem PPM Odbiornik dostępny na Aliexpress pod linkiem: https://pl.aliexpress.com/item/32588725101.html Czas dostawy w moim przypadku wyniósł 10dni

Piknik na bardzo wysokim poziomie świetnie zorganizowany. Kto nie był niech żałuje, pogoda przez cały dzień dopisała było super. Możliwość uczestniczenia w bardzo afektownej walce powietrznej z pirotechniką była najlepszym przeżyciem do tej pory. Jeszcze raz dziękuje organizatorom za tak świetny piknik i do zobaczenia za rok

I na to jest sposób tylko przesyłkę bierzesz kurierską fakt 70zł czasem kosztuje a nie free shipping pocztą. Chińczycy deklarują wartość paczki na 30 dolarów i płacisz cło od 30 dolarów bo w 99% przypadków nie bawią się w sprawdzanie zawartości nie otwierają paczek tylko wieżą na słowo temu co pisze na liście przewozowym i załączonych dokumentach (znajomy tak ściąga ciągle jakieś telefony) i ponoć taniej wychodzi niż przez pocztę (mimo droższej wysyłki) gdyż sumując z cłem dużo mniej płaci za flagowce niż zabawa z PP ich celnikami.

Raczej słabo zmontowany silnik w fabryce. Przez złe ustawienia stator nie powinien wyjść do góry.

1N4001 do 4007

Niestety były osoby które nie zachowywały się tak odpowiedzialnie jak to opisałeś na swoim przykładzie modele latające wyżej nie przeszkadzały. Ale schodzące niżej i do lądowania bez żadnej informacji owszem latając skupiasz się przecież na swoim modelu a przy ilości jaka była w powietrzu o wypadek nie trudno. P.S Nie jeżdżę po puchary nie kręci mnie latanie "ostrego" 3D ale w moim odczuciu wyniki powinny być bardziej sprawiedliwe.

Kraśnik 2019 jak zwykle impreza bardzo udana wszyscy przybyli goście powinni być zadowoleni lecz pojawiło się kilka problemów i nieścisłości w mojej ocenie. Po pierwsze kolejka lotów całkowicie nie pilnowana i wciskanie się dużych samolotów spalinowych pomimo uzgodnień z innymi pilotami o kolejce nie powinno mieć miejsca, można było podejść i porozmawiać, ustalić a nie od razu odpalać silnik. Po drugie koledzy latający szybowcami stojący po prawej stronie byli częściowym zagrożeniem dla latających innych maszyn w tym czasie. Chodzili po płycie lotniska jak chcieli zamiast stanąć w jednym rzędzie przy ogrodzeniu a ich maszyny lądowały kiedy chciały bez wcześniejszego uprzedzenia. Tak samo wchodzili na płytę bez uprzedzenia pomimo trwających pokazów, aż trzeba było przymusowo lądować. O mało nie doszło do zderzenia szybowca z latającym śmigłowcem. Inni piloci też słyszałem jak narzekali na organizację ich lotów. Po trzecie jeśli chodzi o klasyfikację akrobacji śmigłowców to według mnie, nieuczciwie przyznano 2 i 3 miejsce gdyż jeden z kolegów dwa dni pokazywał piękne akrobacje modelem Goblina a następnego dnia dojechała jedna osoba i zajęła drugie miejsce za gorszy jeden pokaz równie dobrze mógłby przyjechać Adam Delingos na 15 minut i zgarnąć 1 miejsce. Mam nadzieję że przyszłoroczny piknik będzie tak samo udany jak tegoroczny a zebrane doświadczenia zaowocują większą kontrolą strefy i kolejki lotów dla większego bezpieczeństwa modeli i osób latających jak i postronnych. Do zobaczenia za rok.

Jak jest możliwość to dać dłuższą śrubę z kontrą a dodatkowo gwint śruby posmaruj silikonem kominowym do 1500 stopni u mnie się to sprawdziło i tłumik trzyma się jak przyspawany.

Termin już zapisany w kalendarzu do zobaczenia na lotnisku.
