de Havilland DH.100 Vampire wersja DEPRON

[omenik112]

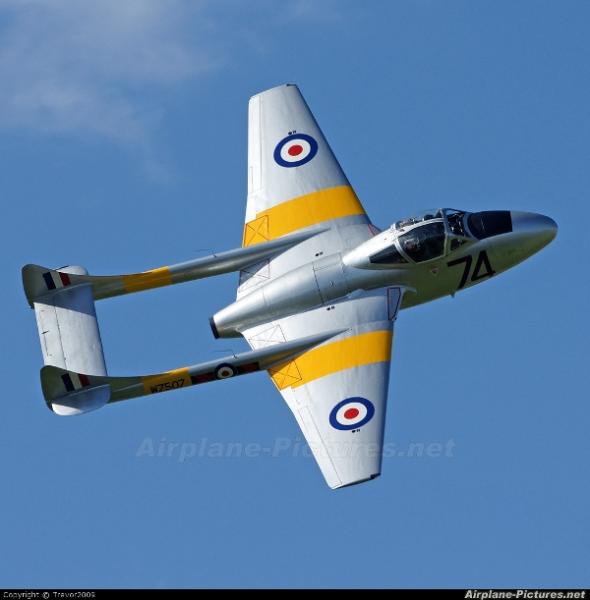

Witam ponownie, drugi model prawie skończony więc powoli w mojej głowie rodzą się kolejne plany a że chciałem podnieść troche swoją poprzeczke wygrzebałem plany i opis budowy czegość takiego.

Tu http://www.rcgroups....ad.php?t=473524 są plany w formacie PDF i DXF oraz kilka fotek z budowy.

Plany wydrukowane i poklejone rozpiętość 900mm.

Co o tym myślicie?

POZDRAWIAM.

[przemo]

Ja myślę ... Buduj konstrukcja dość ciekawa ja czekam na efekty prac

[sławek]

I pewnie w szwedzkim malowaniu

Model mało popularny u nas aczkolwiek samolot ciekawy ,aż się prosi o napęd pchający ale jak myślę będzie wykonany jako edf

Poszukał bym również rysunków z innym statecznikiem pionowym -ten się kojarzy z Newportem a nie odrzutowcem.

Były też maszyny o takim układzie ale ze znacznie bardziej "rasowym" wyglądem

[omenik112]

Zgadza sie Sławku malowanie takie samo jak w samolotach stacjonujących w 13 skrzydle w Norrköping.

Napęd oczywiście EDF

Nad statecznikiem się jeszcze zastanawiam ale raczej zostanie bez zmian.

[omenik112]

Witam i przepraszam za zwłokę (problemy mieszkaniowe na skutek których na koniec roku czeka mnie jeszcze przeprowadzka) no ale wracajmy do Vampirka.

Wręgi wycięte z depronu 6mm i tymczasowo wklejone w stelaż, środkowa wręga dodatkowo wzmocniona sklejką 2mm.

Od spodu wklejona została listewka sosn. 10x1 a w boki wzmocniłem sosn. 5x1mm.

Pozdrawiam.

[omenik112]

Witajcie przedstawiam kolejne postępy niestety czasu wolnego praktycznie zero to i postępy mizerne.

Powycinałem szablony poszycia kadłuba,

następnie odrysowane na depronie 3mm, zostały wycięte i przyklejone, oto efekty.

[przemo]

Pracę widzę do przodu i jak zawsze starannie a mam pytanie bo napęd będzie edf jak też piszesz a gdzie przewidujesz jego montaż ? Jakoś na zewnątrz modelu ? Bo raczej środek kadłuba odpada skoro jest zaślepiony.

[omenik112]

a mam pytanie bo napęd będzie edf jak też piszesz a gdzie przewidujesz jego montaż ? Jakoś na zewnątrz modelu ? Bo raczej środek kadłuba odpada skoro jest zaślepiony.



Napęd jak najbardzej będzie w środku, przed rozmieszczeniem i przyklejeniem wręg do stelarza ponacinałem je zgodnie z planem po wykonaniu poszycia (przyklejeniu) wystarczyło wydłubać to co zbędne, efekt widoczny na fotkach.

Pozdrawiam.

[przemo]

No to czekam na dalszy efekt prac a co do wyposażenia wiesz mniej więcej co wsadzisz czy raczej jeszcze za wcześnie na to ?

Prze zimę tez chciał bym zrobić pierwszego edf'a więc ochoczo będę podglądał temat

[omenik112]

Witam co do wyposażenia to tak jak piszesz że troche za wcześnie plus dochodzi problem iż jest to mój pierwszy model z napędem EDF więc napewno nie obędzie sie bez pomocy przy wyborze turbinki. Na chwile obecną VAMPIREK wygląda tak:

żeberka i dźwigar wycięte z depronu 6mm dodatkowo będą jeszcze wzmocnione sosną 1x10, poszycie z dep. 3mm.

Wiem że to nie wiele ale niestety przygotowania do przeprowadzki wzieły góre nad budową modelu.

Pozdrawiam.

[cebulator]

Nie wiem czemu ale ten model ma w sobie coś.

Bardzo staranna praca.

Chciałbym taki włączyć do swojego hangaru.



Jaki napęd przewidujesz do Vampira?

[Irek M]

Jaki napęd przewidujesz do Vampira?



Przecież dopiero co autor pisał, że tego jeszcze nie wie.

Ja zastanawiam się czy do mego Me-163 Komet dać napęd smigłowy czy też EDF ale podobnie jak kolega nie mam o tych napędach za duzego pojęcia.

[rapier]

Ja zastanawiam się czy do mego Me-163 Komet dać napęd smigłowy czy też EDF ale podobnie jak kolega nie mam o tych napędach za duzego pojęcia.

A jak zamierzasz w me-163 wsadzic edf-a? Chodzi mi nie o wylot ale o wloty ktorych ten rakietoplan nie ma

[omenik112]

Kolejne postępy w budowie.

Skrzydła dostały obiecane wzmocnienia, łączniki ze sklejki 2mm oraz serva.

Na tym etapie budowy stwierdzam że model raczej średnio nadaje się dla początkujących ([chodzi o utrzymanie całej symetri modelu i kąbinacje z tym związane). Totek nie tak dawno ukończony jest miłym wspomnieniem.

Pozdrawiam.

[Irek M]

Rapier - wiem, że Komet miał silnik rakietowy. Wydaje mi się, że zrobienie w jakiś sposób wlotów powietrza do EDF może tak samo szpecić jak napęd śmigłowy - ciągnący, mimo to zastanawiam się co lepsze z dwojga złego.

[f-150]

Rapier - wiem, że Komet miał silnik rakietowy. Wydaje mi się, że zrobienie w jakiś sposób wlotów powietrza do EDF może tak samo szpecić jak napęd śmigłowy - ciągnący, mimo to zastanawiam się co lepsze z dwojga złego.



Smigło z przodu

[hubert_tata]

HET robi Me163 z EDF http://www.highendrc.com/index_eproduct_view.php?products_id=276 i ze śmigłem z przodu http://www.highendrc.com/index_eproduct_view.php?products_id=231

Ze śmigiełkiem ładniejszy, moim zdaniem prostszy i sądzę, że podobniejszy do oryginału

[Dj.]

Witam, nie obserwowałem wątku od początku ale dośc ambitne zadaniesobie postawiłeś. Fajna robota

Tak wygląda prawddziwy samolat na żywo w muzeum techniki w Sinsheim Niemcy. Można nawet nim "polatac " za 1,5 euro

https://picasaweb.google.com/Djarek62/SinsheimMuzeumTechnikiNiemcy9062012#5760113644710433154 , na innych zdjeciach są inne ujęcia... Trzymam kciuki za udany oblot.

[omenik112]

Witam wszystkich i żeby nie było że się poddałem przedstawiam kolejne postępy i fotki.

Skrzydełka gotowe, krawędź natarcia oraz lotki wykończone balsą.

Powycinane elementy ogonków oraz statecznik pionowy wszystko z depronu 6mm,

a tak wygląda gotowy statecznik,

i na koniec fotka całości jeszcze co prawda nie do końca wyszlifowane,

żeby nie było że popadam w samo zachwyt ale coraz bardziej jestem zadowolony z wyboru tego samolotu,

Nie wiem czemu ale ten model ma w sobie coś.

Masz racje ma coś w sobie.

Pozdrawiam.

[Tomek]

Zaczyna super wyglądać.
