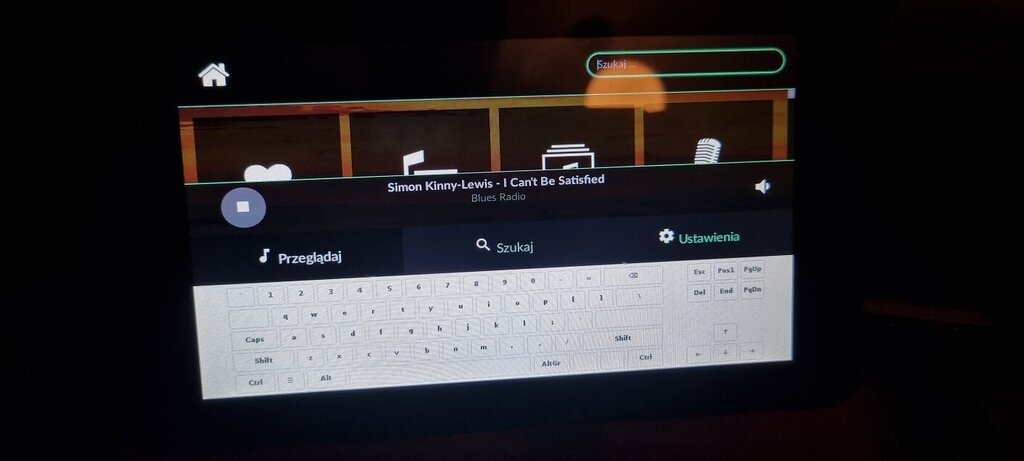

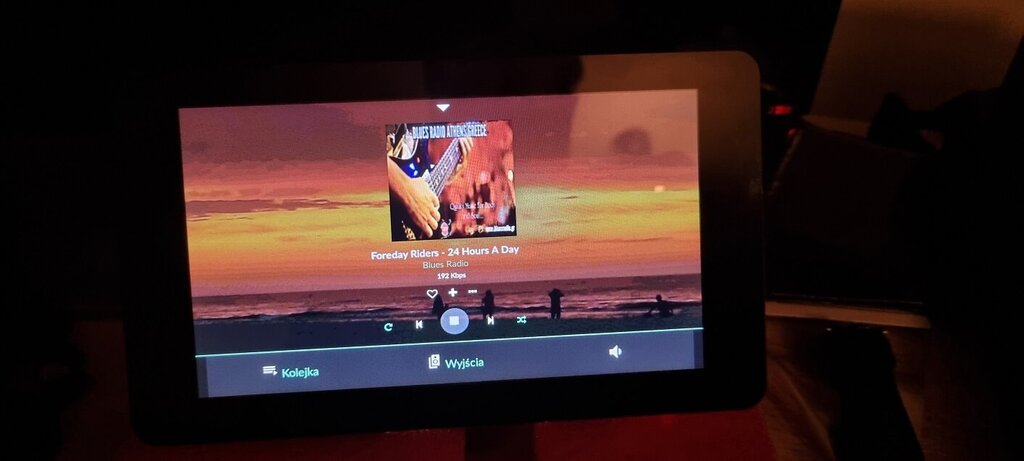

Tak, dotykowy będzie na froncie urządzenia. Zainstalowałem wtyczkę wirtualnej klawiatury. Flaków jeszcze nie miałem okazji odtwarzać. Pewnie nie będzie z tym problemu. RPi 4 to już jak by nie było 4 rdzenie 1,5GHz.

Flaki pinków jak najbardziej  :)

 Niestety, nie mam w menadżerze wtyczek Youtube, trzeba będzie na piechotę wrzucić.

 Miałem akcję z routerem. Myślałem że jest jakaś draka z Volumio i/lub z RPi albo z modemami LTE.  Działo się tak że po kilku minutach odtwarzania następowała cisza, trzeba było nacisnąc stop a potem play i muzyka ponownie byla odtwarzana. Działo się to tylko na stacjach internetowych. Początkowo myślałem że tmperatura powoduje wieszanie się WiFi w RPi ale to samo działo sie na LAN-ie. Zrobiłem mostek WiFi z telefonu (S21) i problemu nie było. Myślę więc że może plus przycina strumienie audio. Ale miałem jeszcze mobilny router Huaweii i wsadziłem do niego karę SIM LTE ( internetową) I tym razem nie było cięcia strumieni.  Więc oczywistym podejrzanym stał się router Edimax stosowany w cyfrowym polsacie (kupiłem taki używany bo mój poprzedni padł po 9 latach nieustannej pracy) Faktycznie, to Edimax był przyczyną problemów. Wymieniłem mu firmware na nowszy, stosowany w Plusie. Nic to nie pomogło. Muszę rozejrzeć się za jakimś lepszym sprzętem.





Aaa i jeszcze jedno: zamówiłem enkoder obrotowy  i odbiorniki IR TSOP , jak przyjdą to się zajmę tematem sterowania z pilota i z przełącznika obrotowego.



EDIT : Flac- ki nie przycinają się, można przesuwać utwór w czasie rzeczywistym, żadnych zamuleń



Odnośnik do komentarza
Udostępnij na innych stronach

Przełącznik obrotowy i IR odpaliło od pierwszego strzału. Żenujące jest to że chińczyk zapomniał wlutować rezystor 10k SMD w płytkę enkodera a ten rezystor był akurat od switcha. No cóż , wlutowałem. Działa. Tak samo z odbiornikiem TSOP. Podłączyłem do GPIO i po włączeniu pluginu i wybraniu pilota volumio daje się sterować zdalnie.
Teraz o zasilaczu. Kupiłem kit z allegro na tl1083. Scalak miał być sprawny z wylutu. Dostałem ordynarną podróbkę tego układu, jedynie pcb się do czegoś nadaje. Nie odważę sie tym zasilać raspberry.
Zamówiłem w TME dwie sztuki LM1084-5 Texas Instruments. Zrobię podwójny zasilacz. Oddzielny dla Rsp Pi z DAC i oddzielny do wyświetlacza i jakiś tam peryferiów. Oczywiście nie ma w necie pcb pasującego do mojego widzimisię więc jutro muszę stosowne płytki zaprojektować.
Teoretycznie LM1084 -5 powinien dać 5A bez problemu ale nie potrzebuję aż takiego prądu. Dodatkowo jest on w TO220 więc pewnie będzie wymagany radiator i to niemały. Podobno Pi 4B zjada do 3A więc zapas prądu teoretycznie będzie.

A i jeszcze jedna rzecz: DAC HiFiberry DAC2 PRO jest niekompatybilny z volumio 2,9. Nie da się uruchomić I2S. To znaczy da się ale na chwilę. Wyskakują problemy z ALSA. Gniazda słuchawkowego się nie uruchomi. Działa w HiFi Berry OS i z Linuxami 5.4 ale w Volumio nie zadziała. Na blogu HiFiBerry ludzie z supportu piszą że nie różni się od HiFiBerry DAC+PRO. Nieprawda. Pomijam to że trzeba wyłączyć w config.txt dostęp do pamięci DAC-a, wywalić jedną linię i dopisać inicjalizację daca pro ręcznie. W efekcie braku sterowania I2S nie mamy dostępu do mixera sprzętowego. Wyłączając obsługę I2S działa to już dobrze na programowym mixerze ale cóż z tego. Nie tak miał działać ten DAC docelowo. Porażka za 250zł.



Próbowałem zainstalować PiCorePlayer- instalacja upierdliwa, odpuśiłem. W MoodeAudio instalacja przebiegła dość szybko ale sam interfejs użytkownika jest męczący. Zostaję przy Volumio. Chyba najbardziej przyjazne. Z jakiegoś powodu wtyczka YouTube nie zadziałała. Płakał nie będę z tego powodu.

Co mogę powiedzieć o Volumio? Jak ktoś szuka odtwarzacza strumieniowego i lubi grzebać w elektrycznych klockach to polecam. Gra to całkiem dobrze. Lepiej niż moje  iPdio DNT  które padło niedawno ( i dobrze że padło)



Dla zainteresowanych: Enkoder - podłączenia GPIO : CLK-16, DT-20 , Switch- 12

 Podczerwień IR - podłączenia GPIO : plus 3,3V, GND, dane na GPIO 25.

Odnośnik do komentarza
Udostępnij na innych stronach

Odpuściłem wtyczkę YT2,  instalacja na Pi4 jakoś nie zadziałała.

 W sprawie sprzętu to z pilota IR działa wyłączanie Volumio , tak samo można wyłączyć po pdłuższym przyciśnięciu enkodera. W którymś z pluginów jest możliwość załączania i wyłączania Volumio podając odpowiednie stany logiczne na dwa piny GPIO. Oznaczało by to że Pi 4 musi być wprowadzone w Standby ale z obserwowaniem stanu wejścia odpowiadającego za wybudzenie. Popracuję nad tym. Jeżeli to tak faktycznie działa to zrobię prosty układ na 4017 który pozwoli na załączanie i wyłączanie Volumio jednym przyciskiem. Natomiast jeżeli to tak nie zadziała mam już inny plan który ma szansę zrealizować taką samą funkcjonalność.

Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

Post o urządzeniu z ciekawym rodowodem, i jeszcze ciekawszym linkiem (https://www.oscilloscopemuseum.com/) na końcu...

http://robertsprojects.blogspot.com/2014/



inne ze strony(Blog Archive)..

http://robertsprojects.blogspot.com/2016/

http://robertsprojects.blogspot.com/2015/

itd...

Odnośnik do komentarza
Udostępnij na innych stronach

  • 5 miesięcy temu...

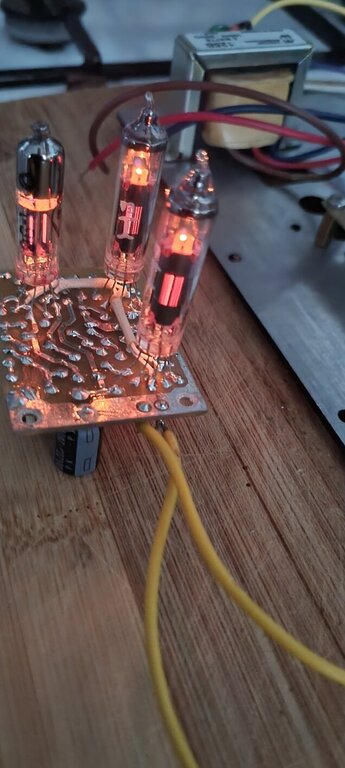

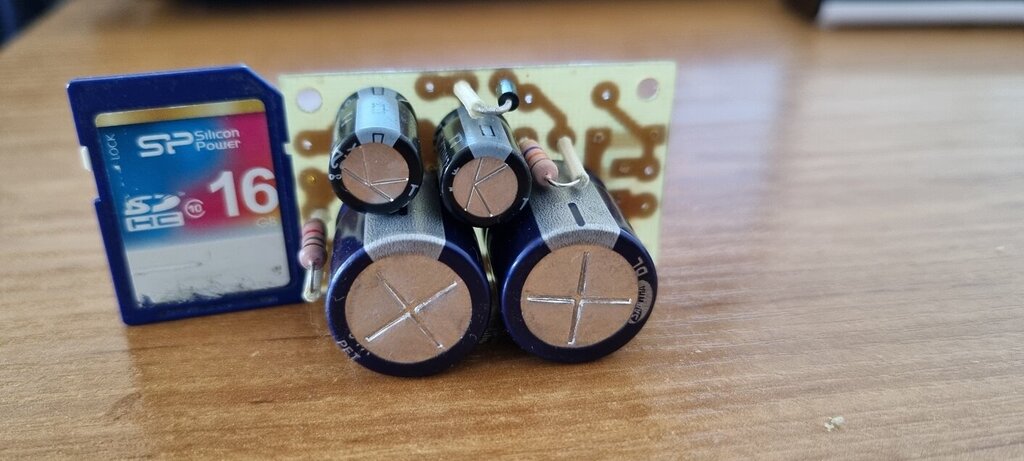

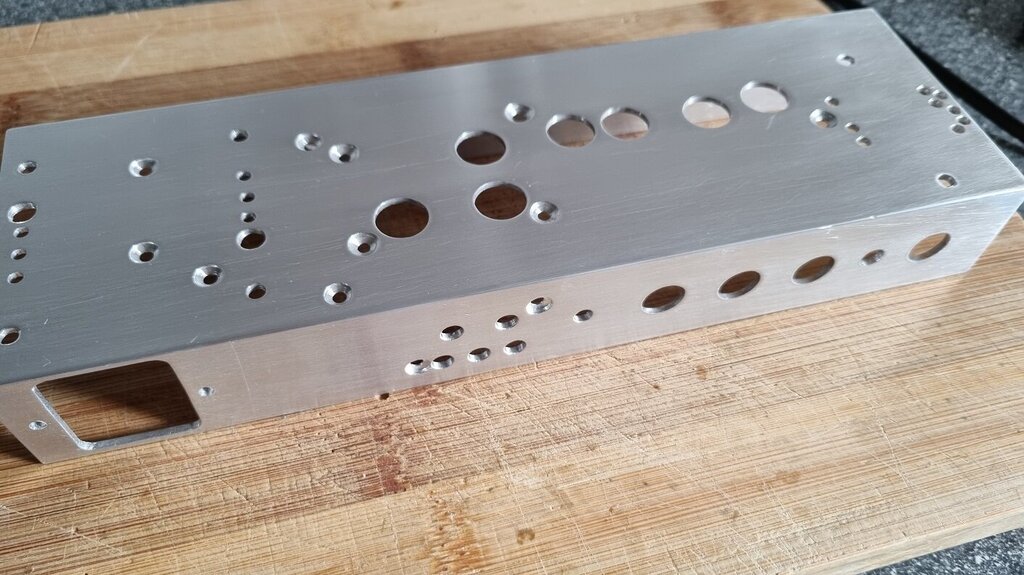

Zabrałem się za mikro head gitarowy na lampach miniaturowych. Na początek zasilacza anodowy. Daje napięcia 165V DC 100mA i napięcie ujemne dla siatek s1 pentod mocy ( około -45V)



Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...

Próbny układ końcówki mocy ruszył bez problemu. Zmieniłem układ zasilacza na taki który dawał ujemne napięcie polaryzacji siatek s1 5902 z osobnego uzwojenia transformatora. Pozwoliło to ustalić prąd spoczynkowy na 6mA na lampę iw efekcie  na bardzo dobrą pracę wzmacniacza w klasie AB. Końcówka dostarcza 3.6 W na obciążenie 8 omów przy prądach anodowych rzędu 28mA. Zasilanie na końcówkę to 160V.  Przy przesterowaniu końcówki moc skacze do ponad 5W na 8 omach. Nieźle jak na lampy o tych wymiarach.

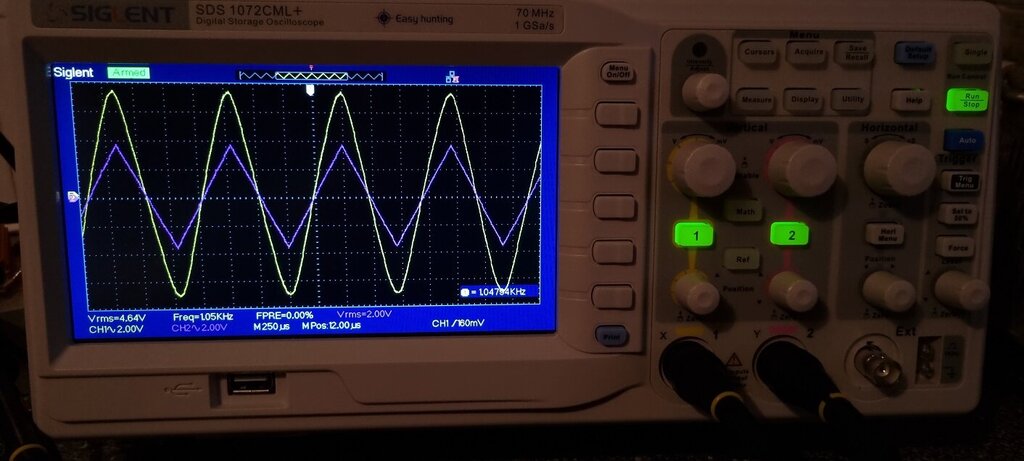

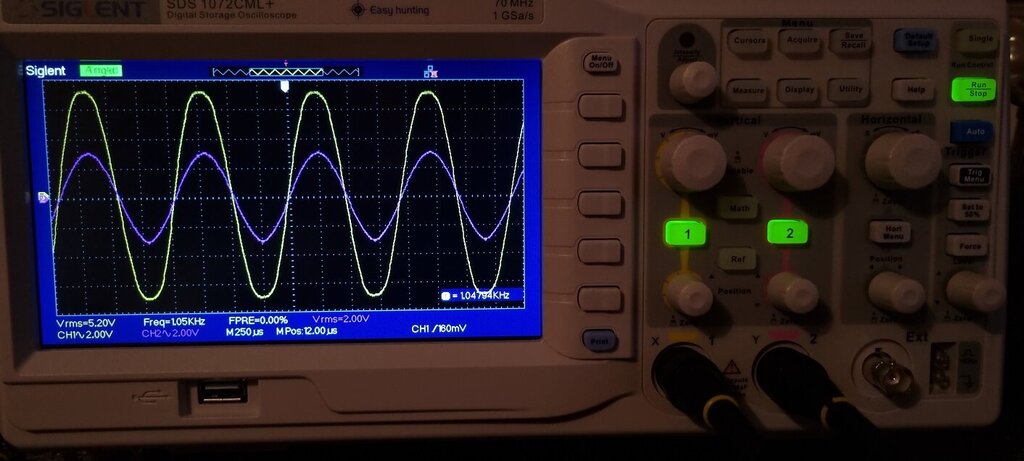

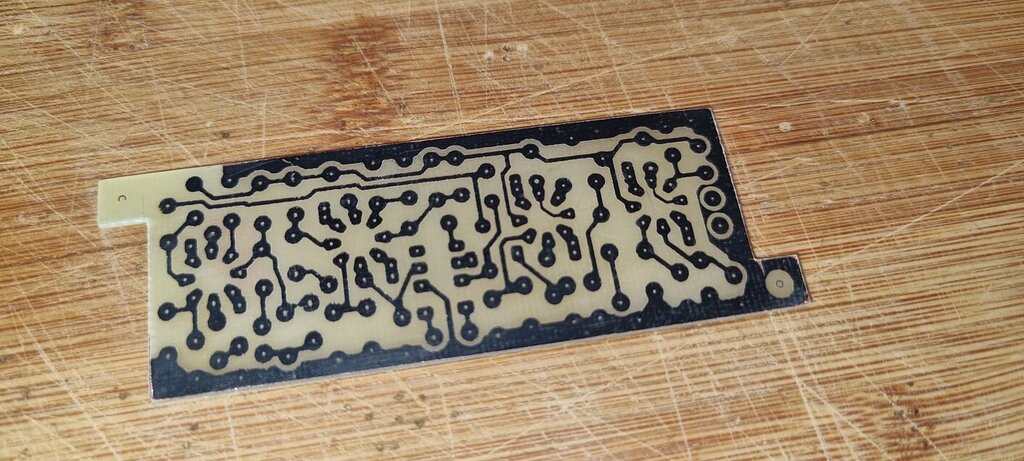

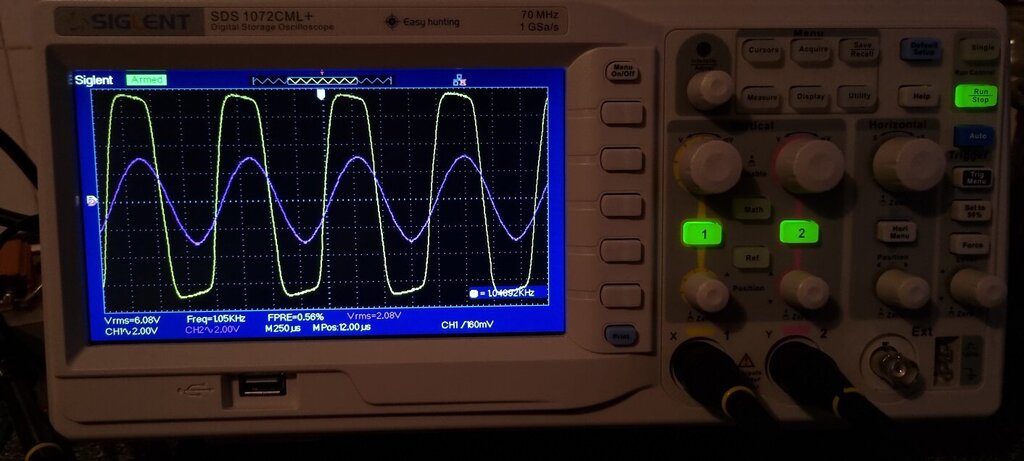

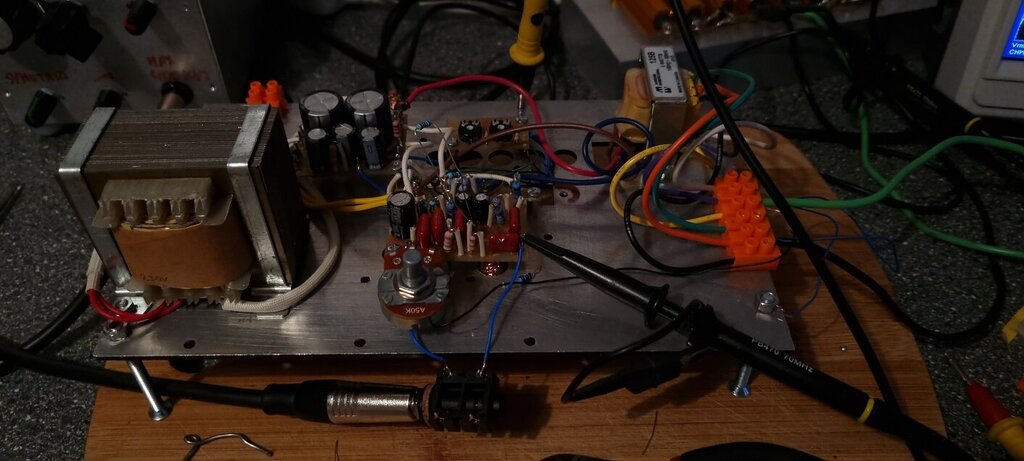

Czas na przedwzmacniacz. Zrobiłem sobie odpowiednią płykę testową na której będę walczył z przedwzmacniaczem. Na zdjęciach wykresy z oscyloskopu jeszcze ze zmniejszoną mocą przed wymianą niektórych elementów w końcówce. Widać napięcie RMS z którego można przeliczyć moc.

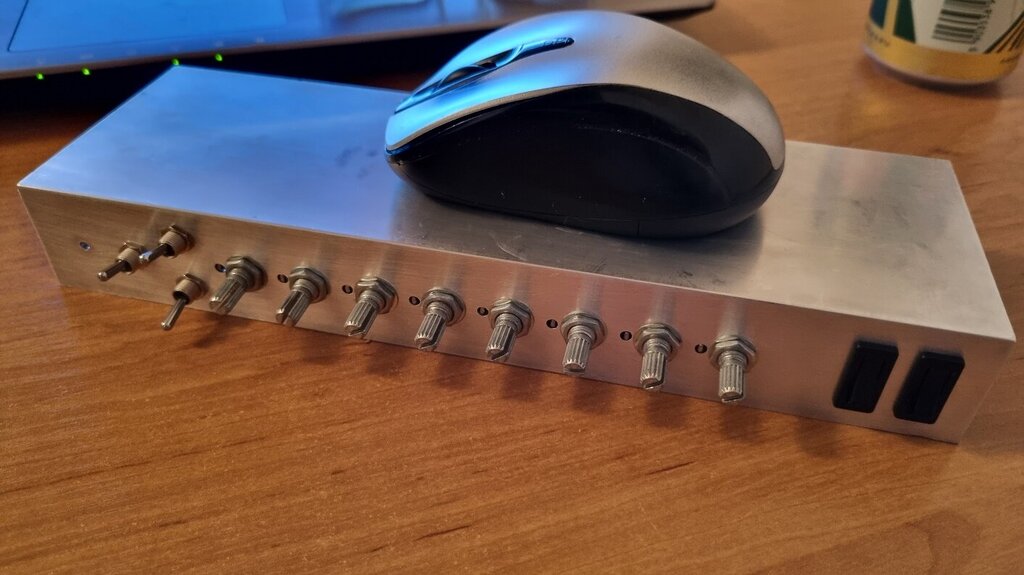

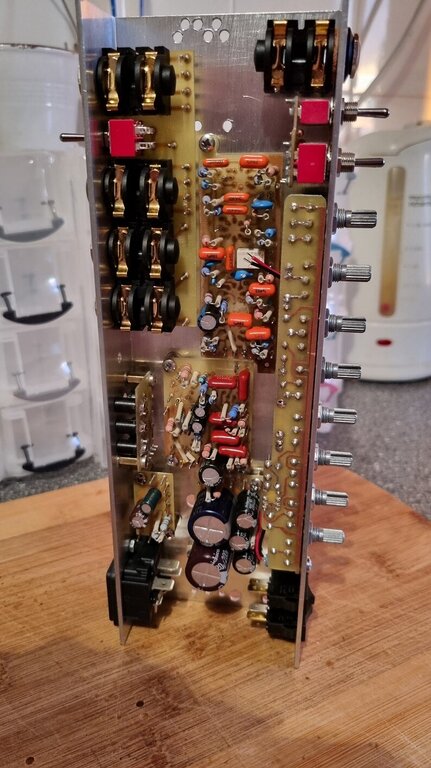

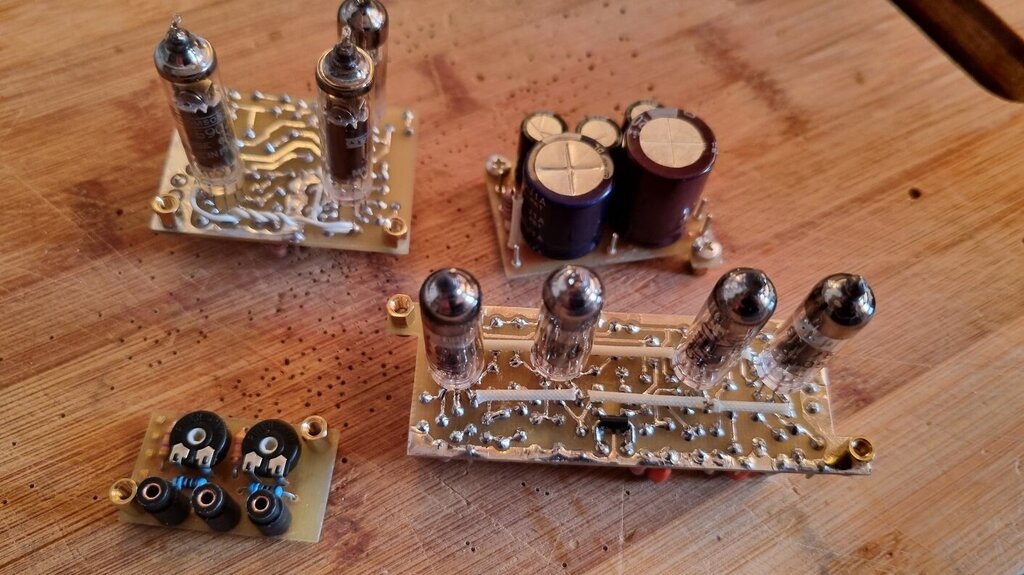

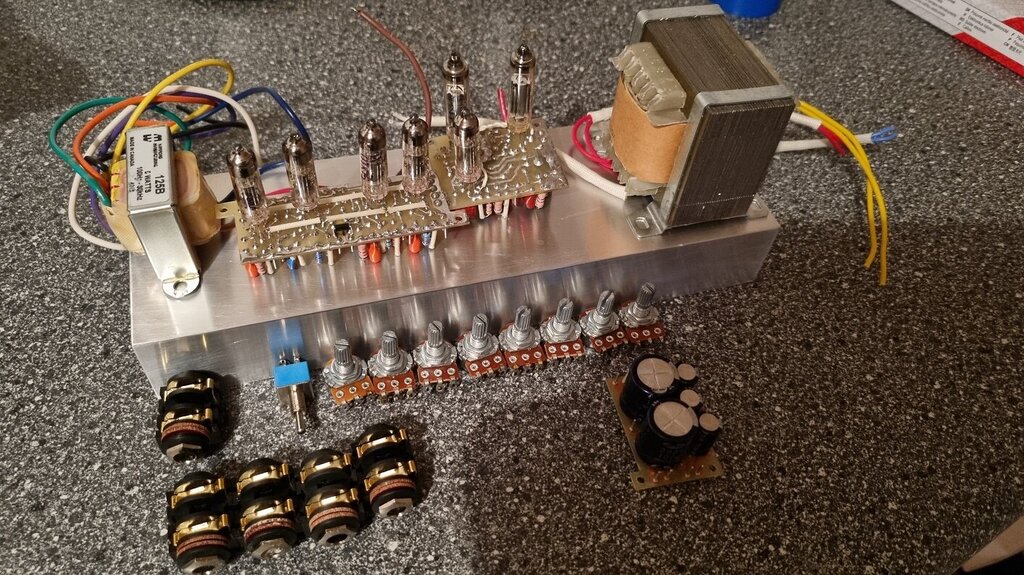

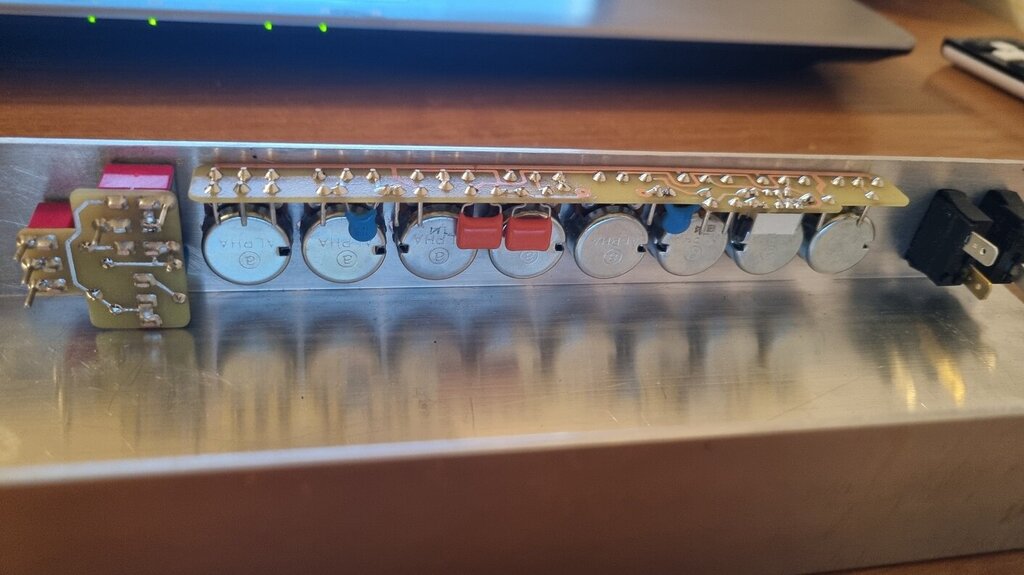

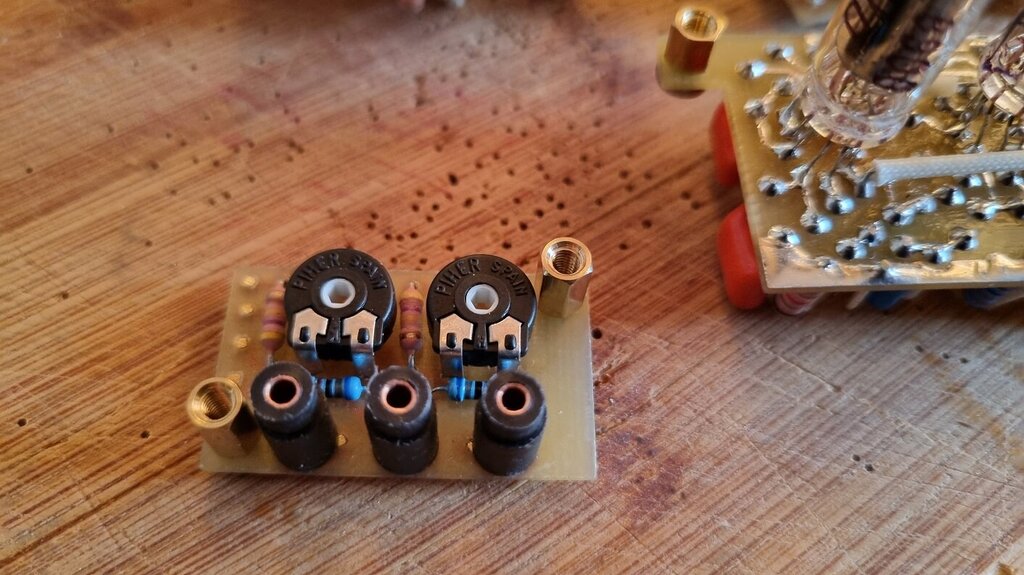

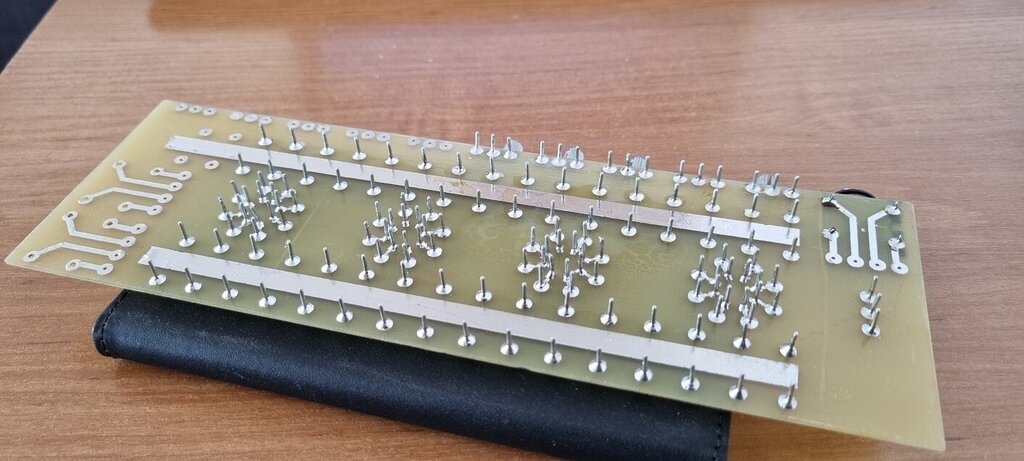

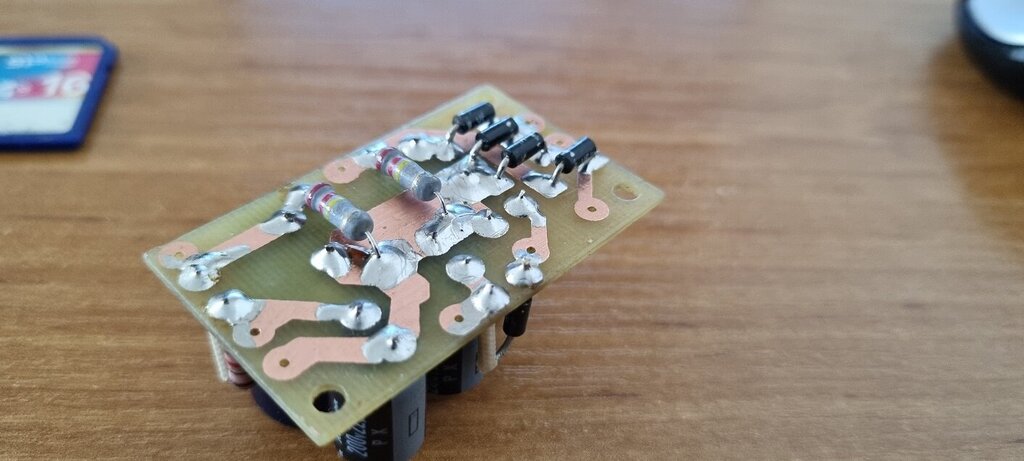

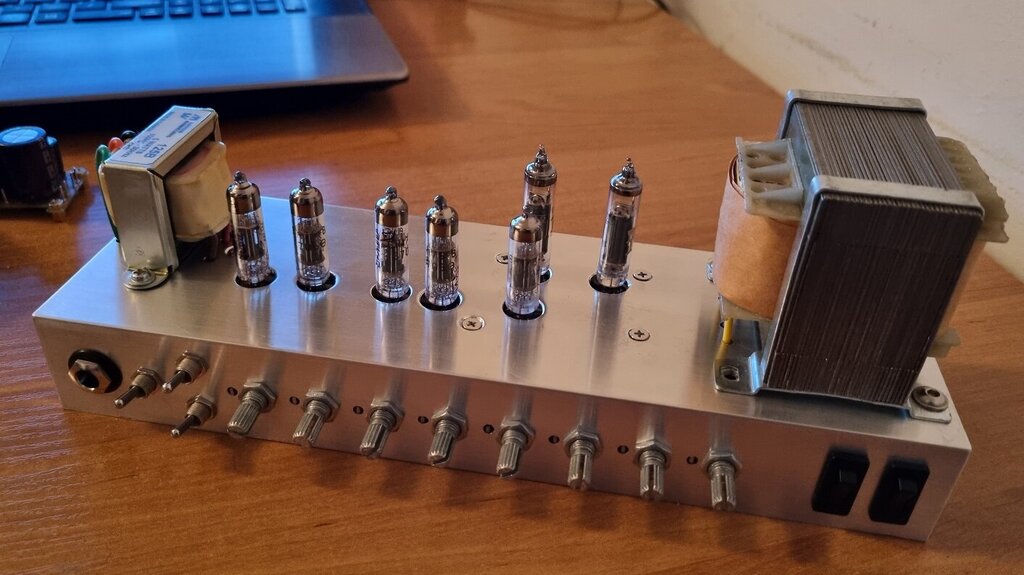

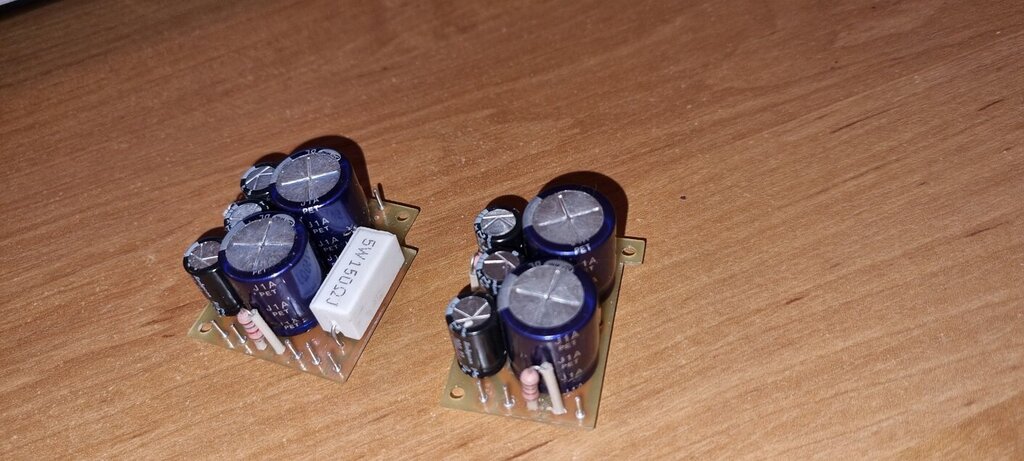

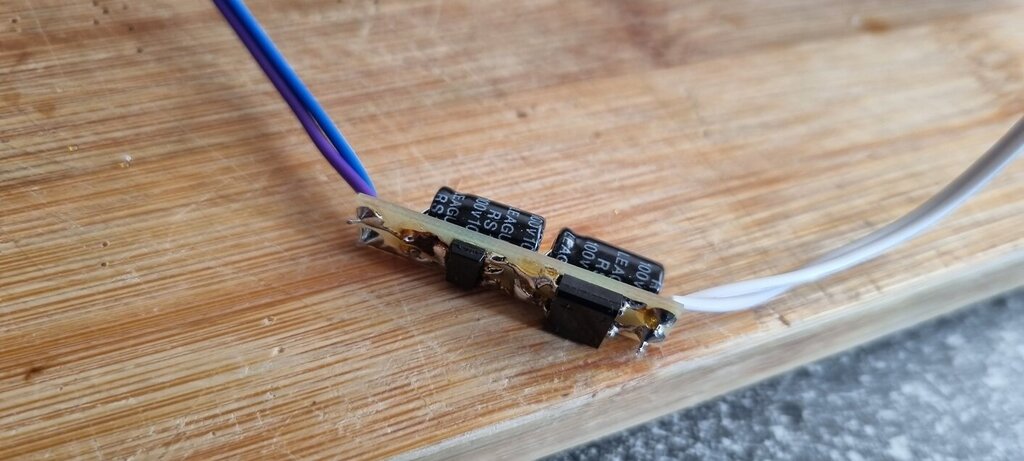

Na kilku zdjeciach widać moduły  wzmacniacza, zmodernizowanych zasilaczy, płytki regulacji bias i pomiaru prądów spoczynkowych.

















Odnośnik do komentarza
Udostępnij na innych stronach

Chyba Koledzy pomyliliście mnie z jeleniem. Nigdy nie robiłem "audyiofylskich" wynalazków i raczej mi to nie grozi. Wzmacniacz gitarowy z założenia jest urządzeniem które ma obcięte pasmo od góry.  Sorry ale ja nie wierzę w cudowne lampy za 2000zł...

Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 miesiąc temu...

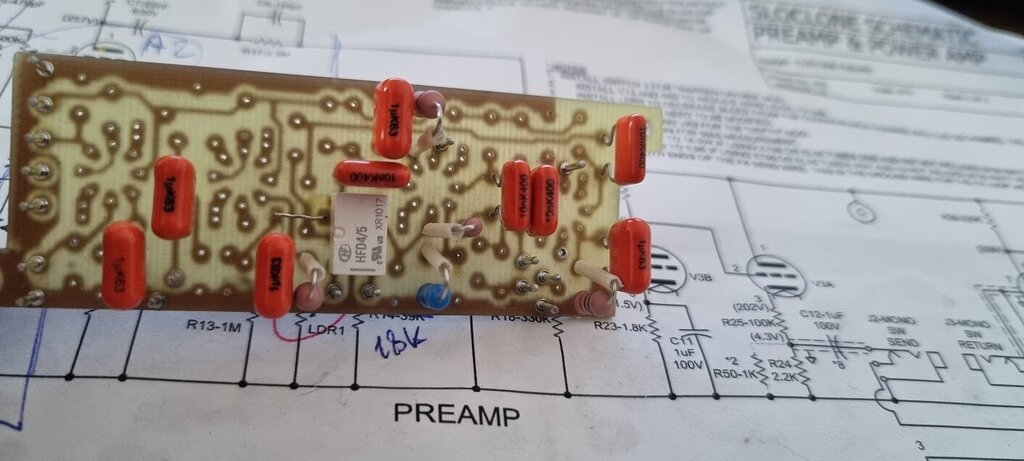

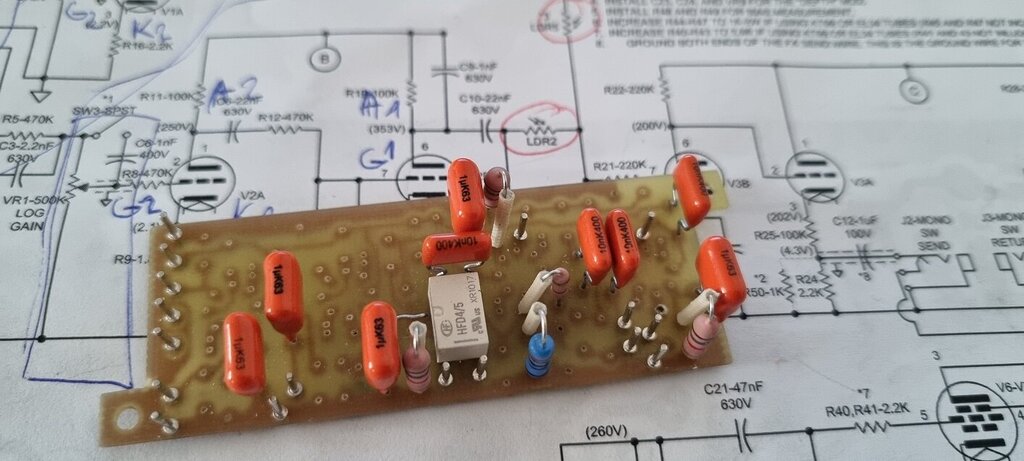

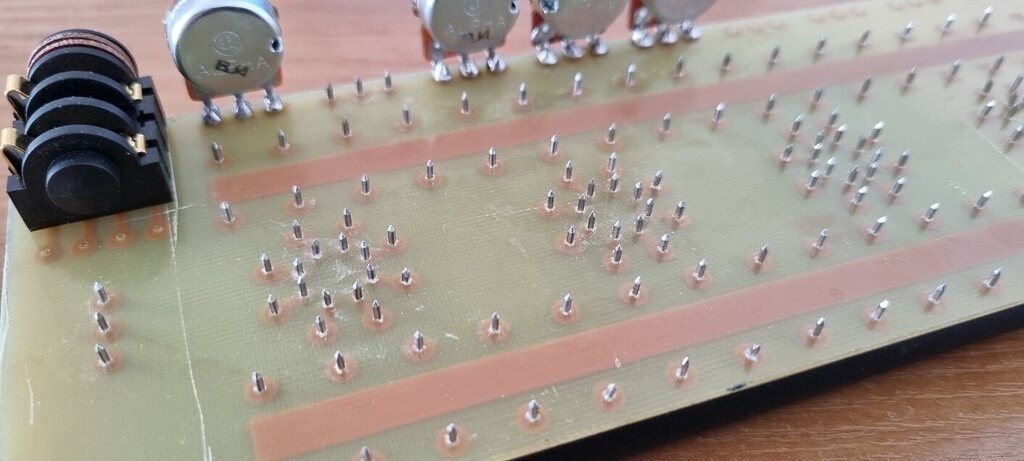

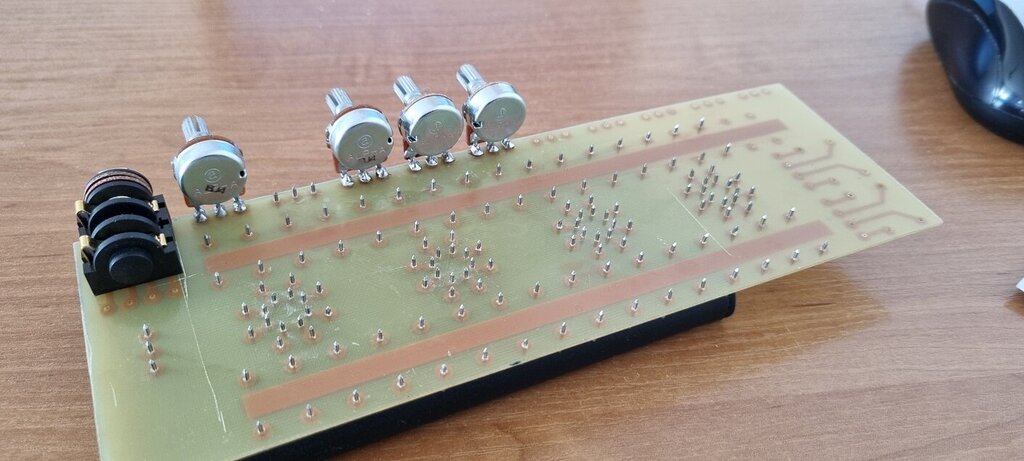

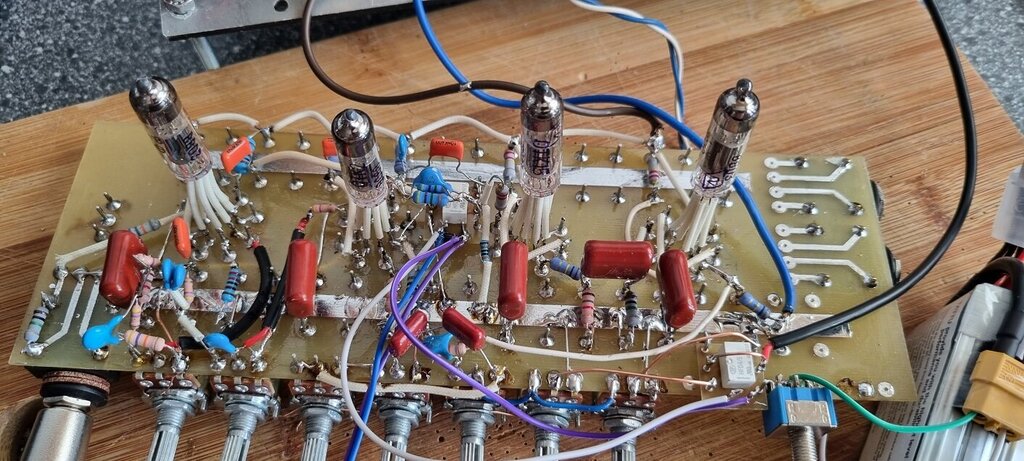

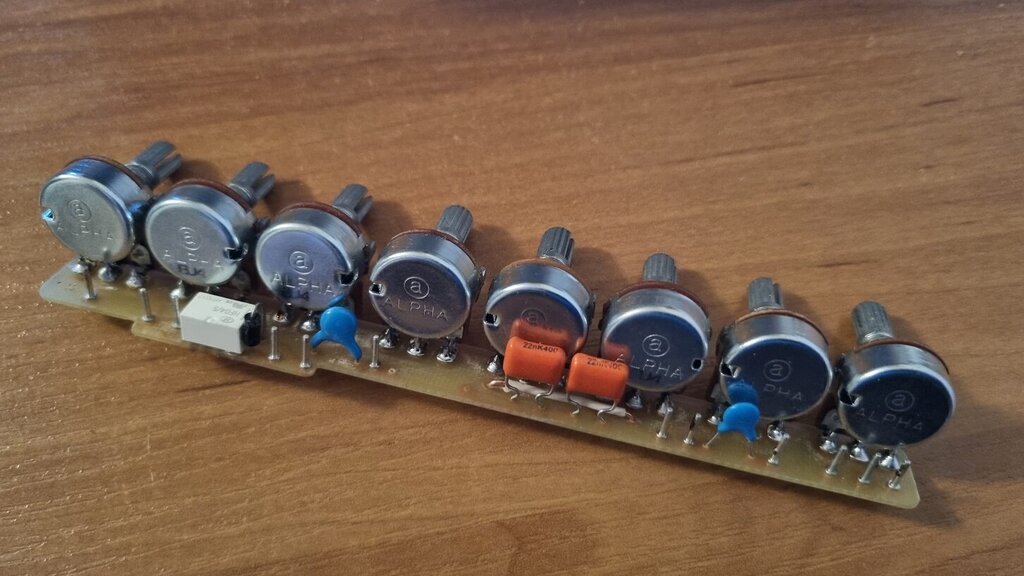

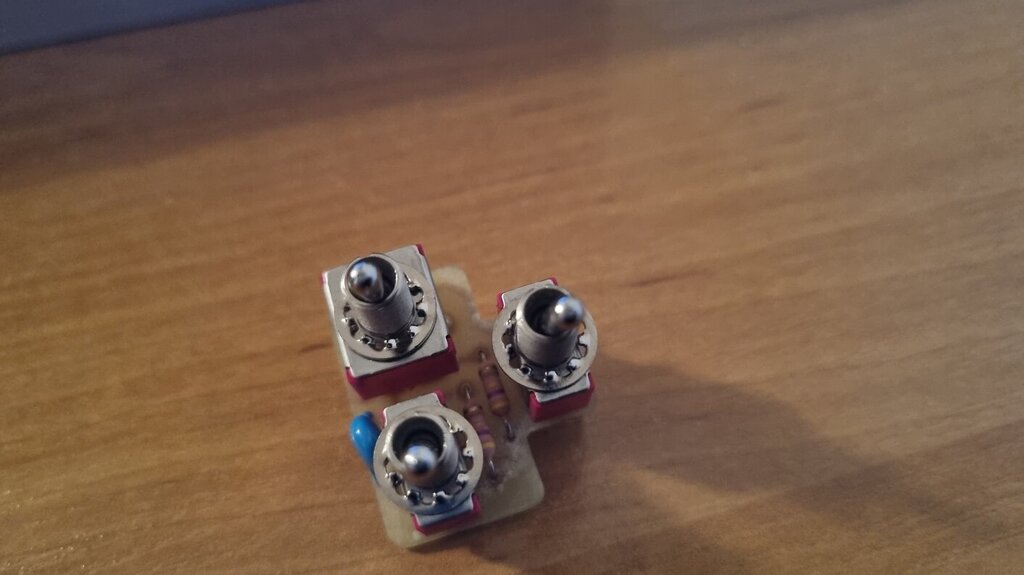

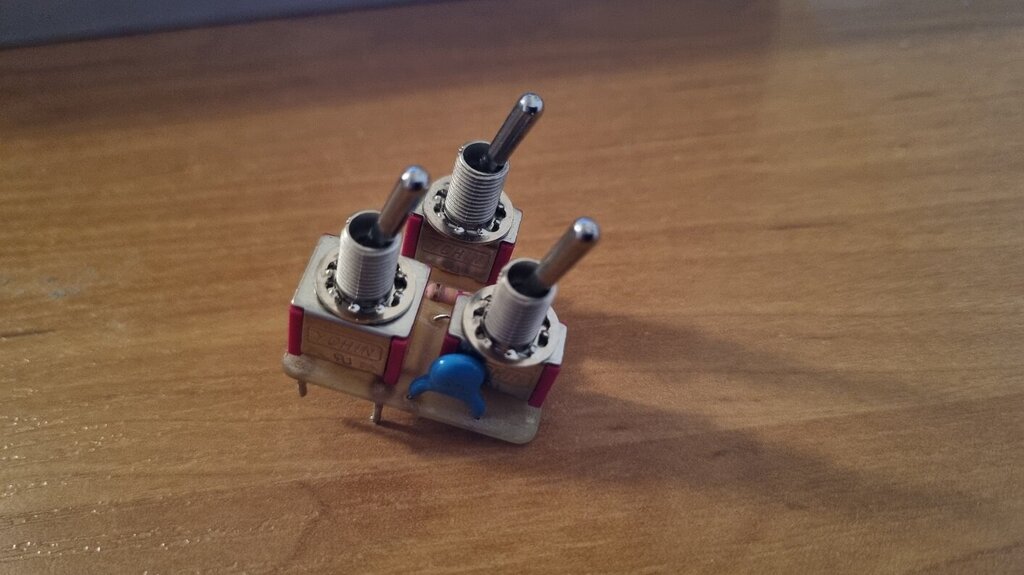

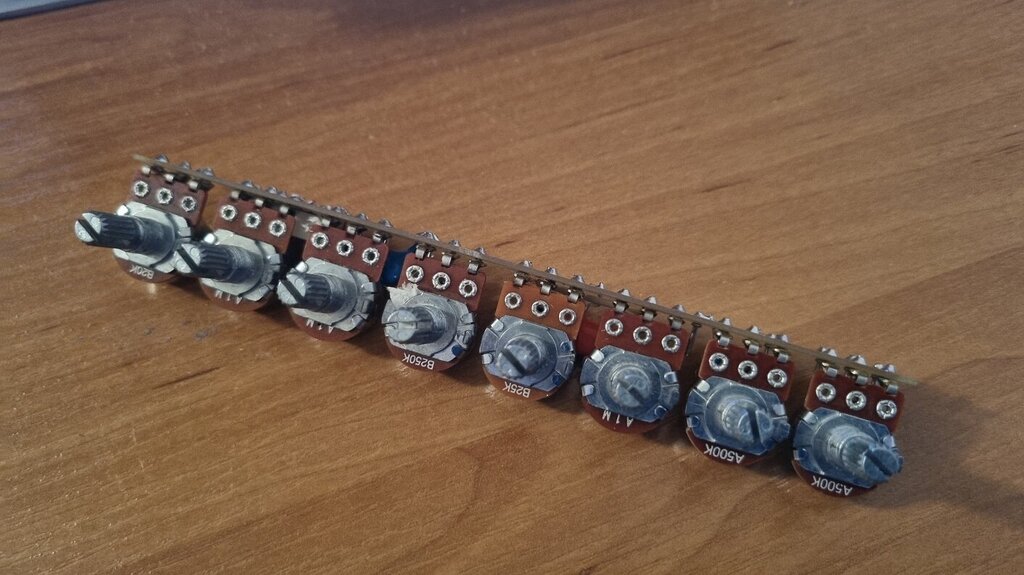

Preamp Soldano SLO w  finalnej wersji został wykonany na lampach 6N17B które mają większe wzmocnienie niż 6021. Do przełączania kanałów początkowo chciałem zastosować transoptory mosfet ale pojemność w stanie wyłączenia wynosząca od 30 do 120pF zdyskwalifikowała je jako przełączniki. Zakupiłem mikro przekaźniki o wymiarach 10x6.5mm i działa to jak trzeba. Zrobiłem układ próbny na pokazanej wcześniej płytce. Przy okazji ubiłem jeden kanał w procesorze gitarowym przez własną głupotę. Układ TS482I mini SO8 nie jest łatwy do kupienia ale dzięki koledze z forum lampowego udało się go zakupić w naszym kraju. Po wymianie układu o wymiarach 3x3mm i jednego rezystora procesor powrócił do życia.

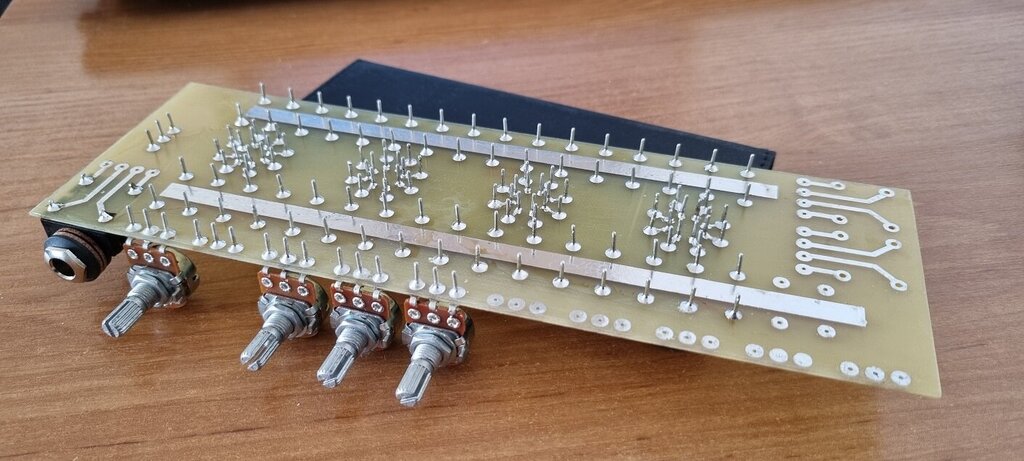

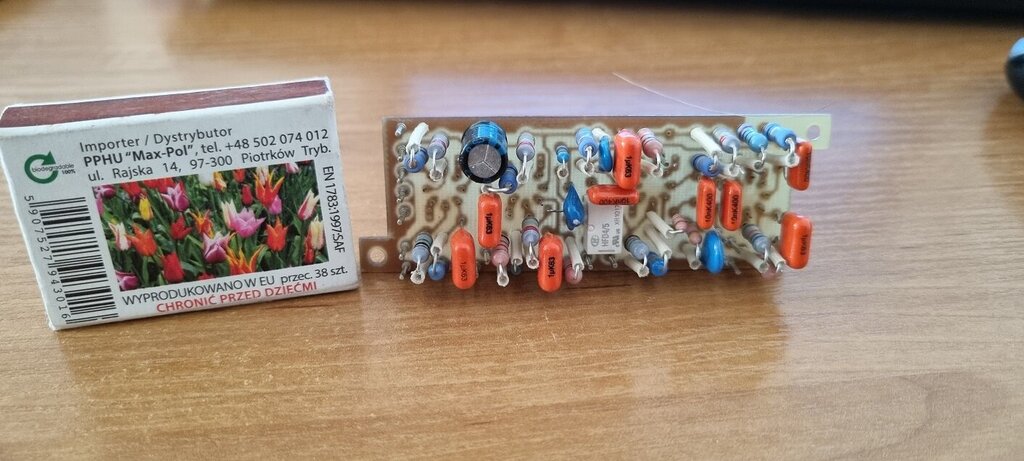

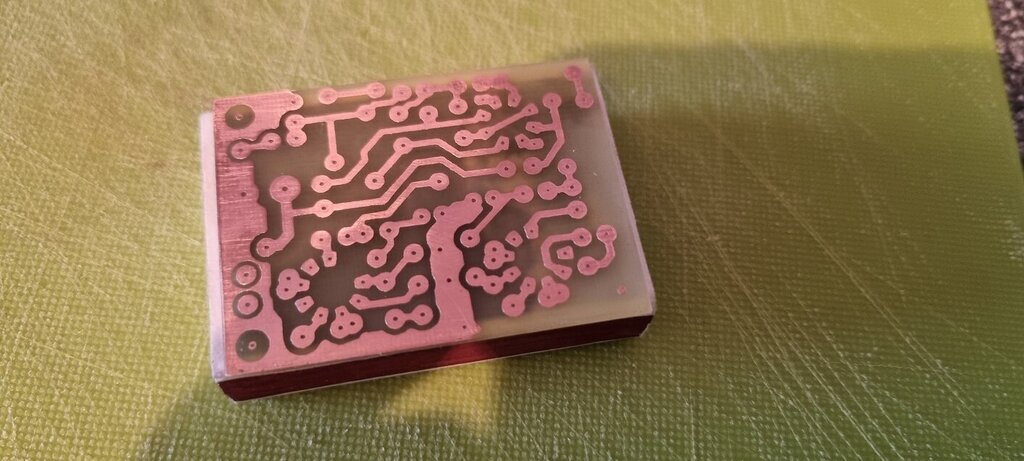

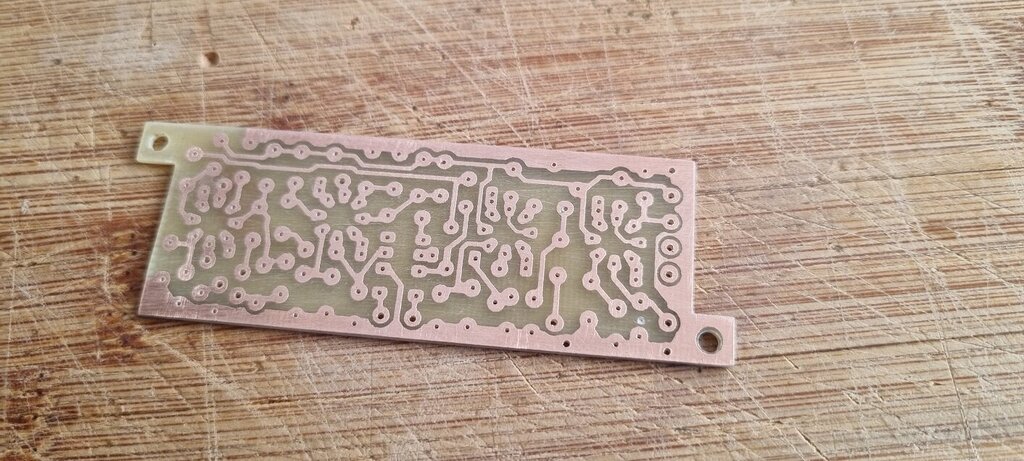

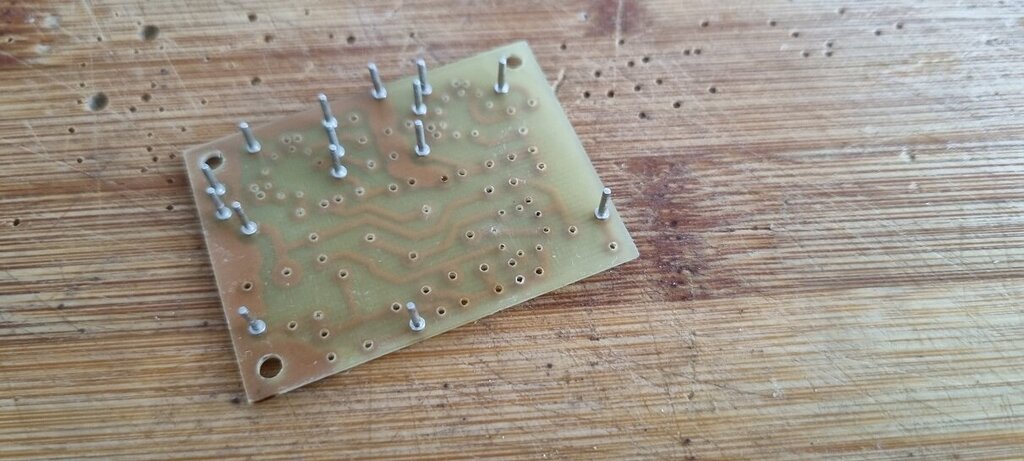

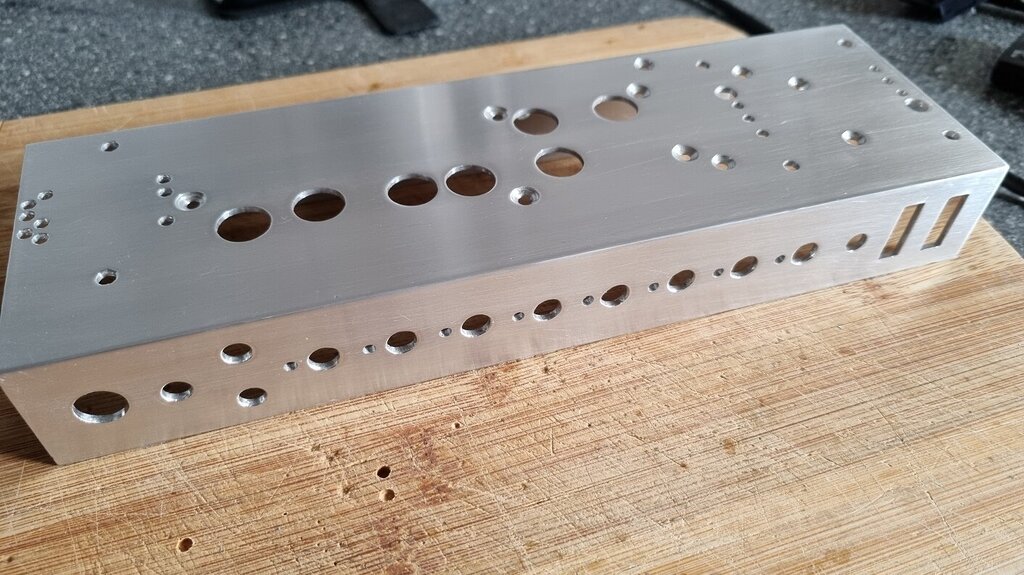

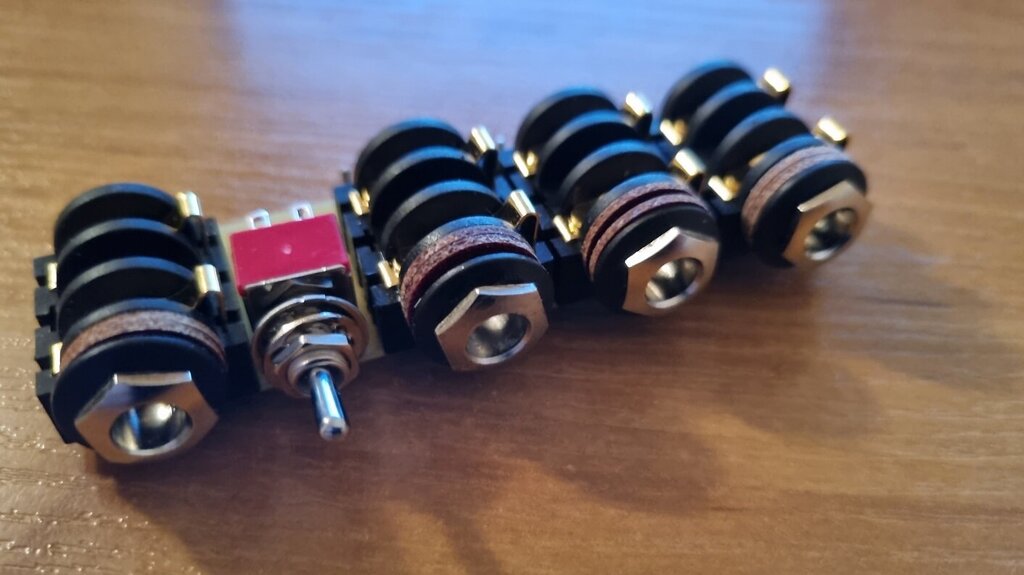

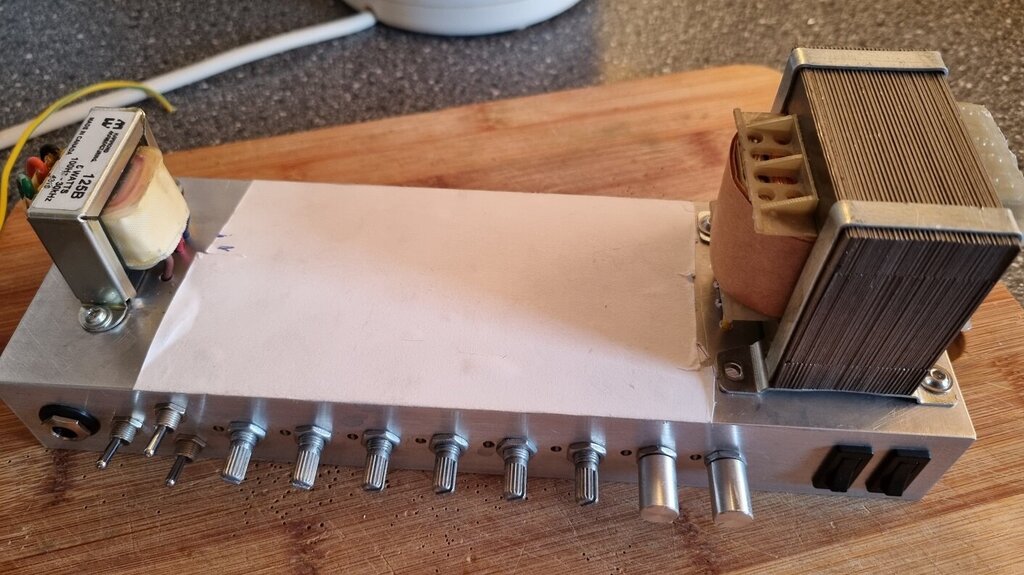

 Wzmacniacz brzmi jak rasowe, duże SLO. Układ próbny zadziałał więc przeniosłem go na płytkę 88x28mm.

Jutro uruchomię preamp i zobaczę czy nie mam jakiś problemów ze sprzężeniami itp.
















Odnośnik do komentarza
Udostępnij na innych stronach

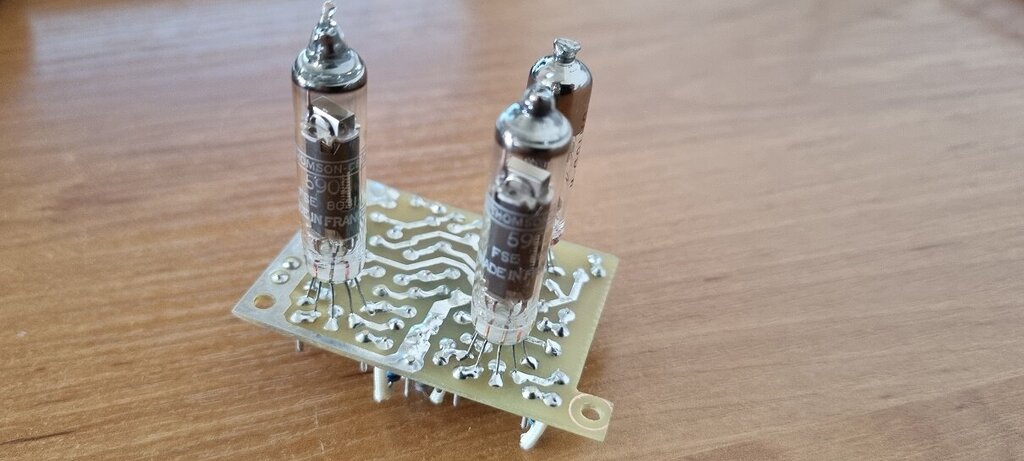

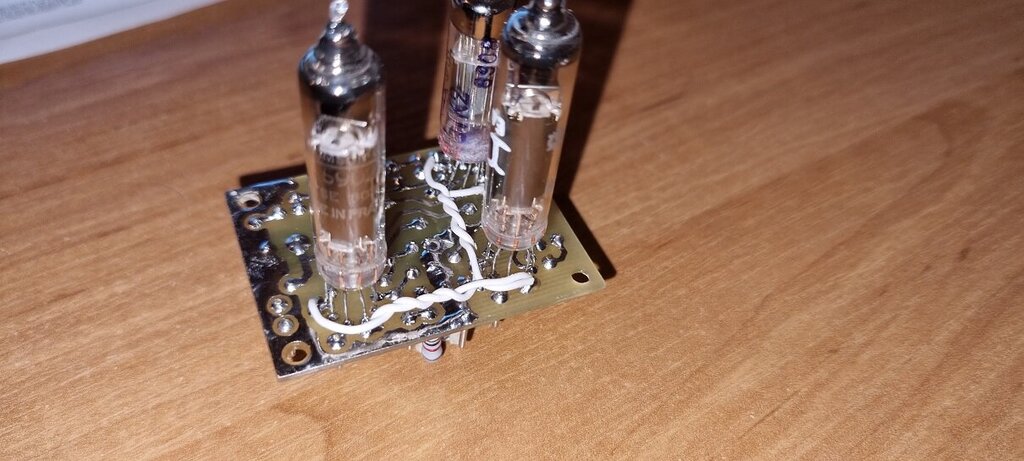

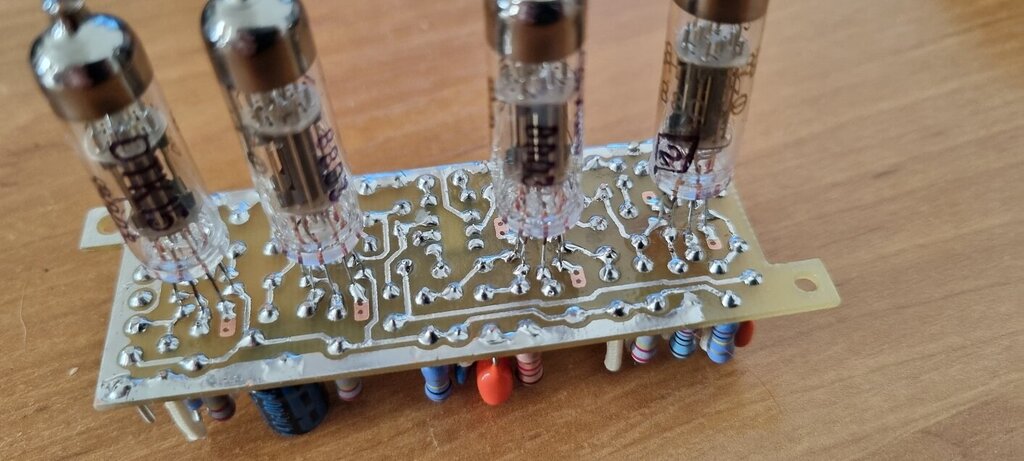

To są lampy subminiaturowe, przeznaczone do lutowania. Niby można wsadzać je w podstawki ale są one trudnodostępne. Pewnie jak bym się uparł to bym je kupił ale wolę wlutować.

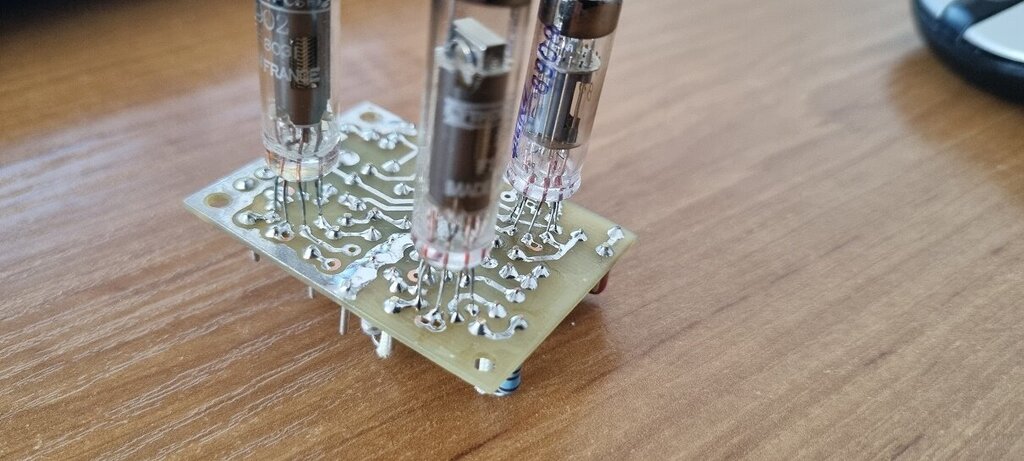

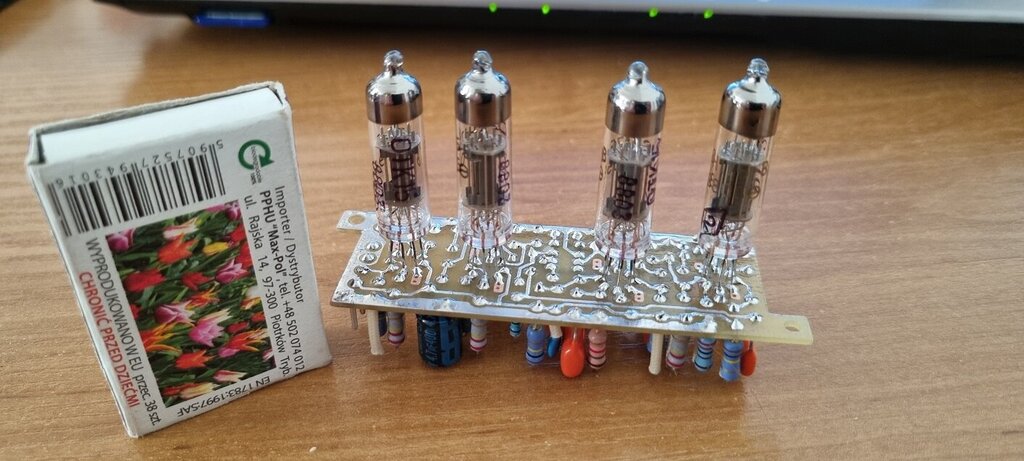

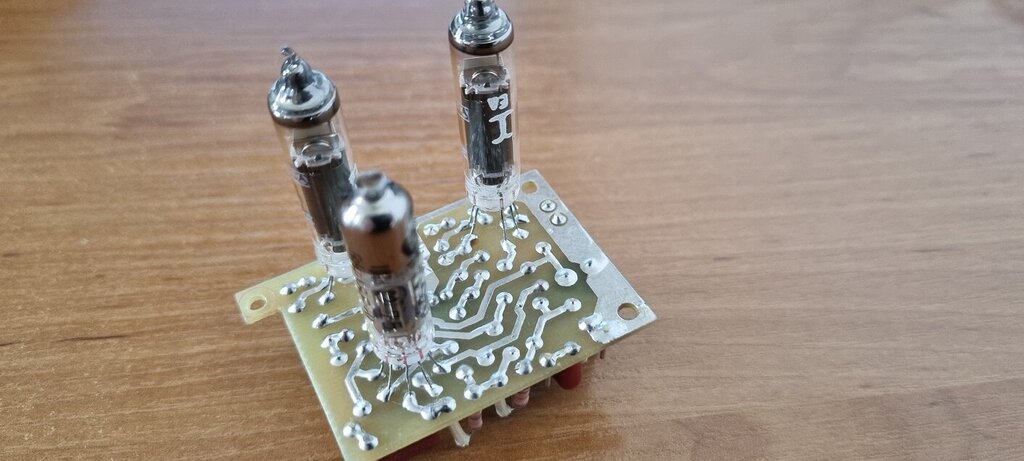

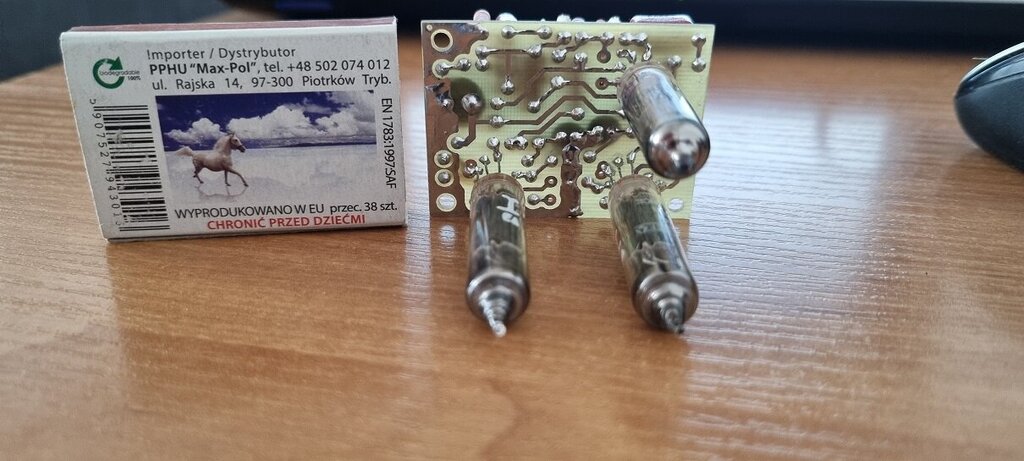

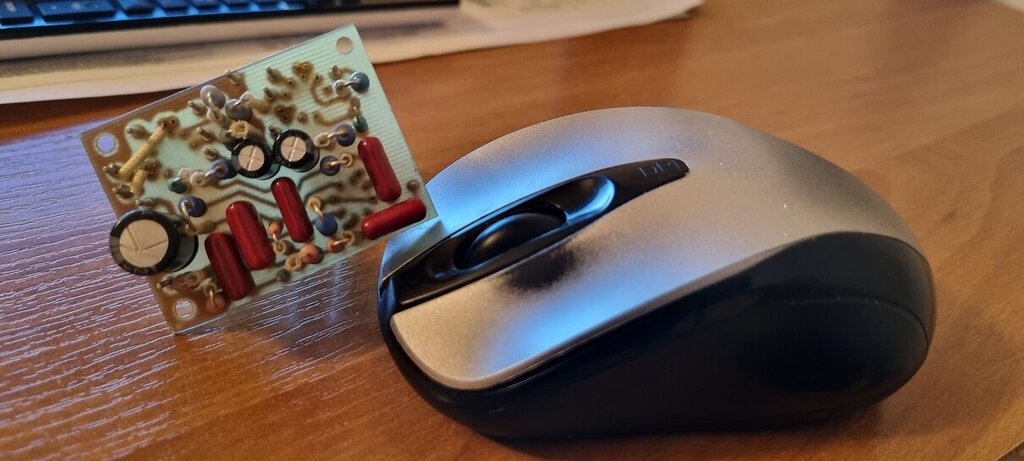

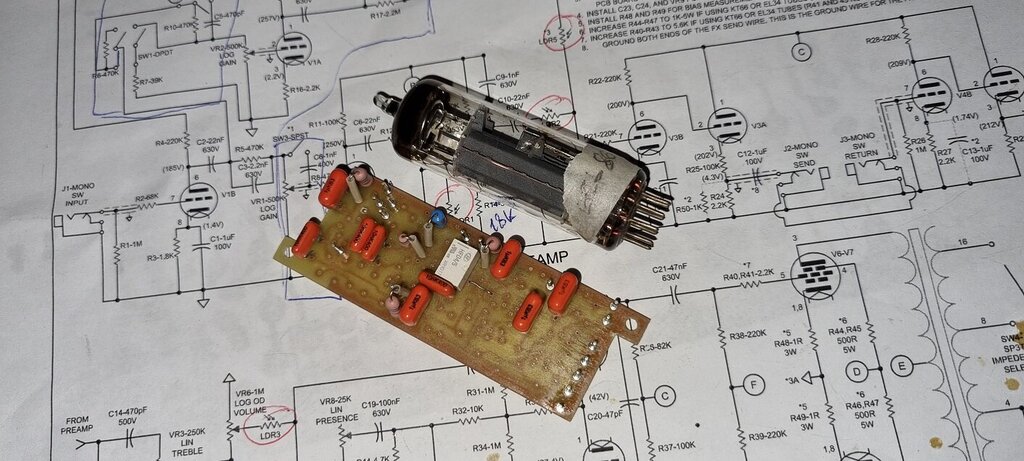

W celu jako takiego porównania wielkości zrobiłem fotkę płytki przedwzmacniacza z leżącą obok triodą/pentodą ECL 86 stosowaną jako wzmacniacz audio np. w adapterze Bambino.


Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...
  • 3 miesiące temu...
