RWD-4, model polskiego samolotu w skali 1: 3,54


 Udostępnij

Rekomendowane odpowiedzi

  • 2 tygodnie później...
Postaw mi kawę na buycoffee.to

Mała aktualizacja prac. Wykonałem fotele pilotów, układ sterowania z drążkami w kabinie pilotów, korek wlewu paliwa "R.W.D.". Rozpocząłem "produkcję" dźwigarów płatów czyli wykonałem półfabrykaty pasów dźwigarów. Są one konstrukcji sosnowo-węglowo-szklanej (dwie listwy sosnowe, rowing węglowy między nimi i jedna warstwa tkaniny szklanej na jednej stronie pasa). Dźwigary będą zbieżne w stosunku 20/10mm więc wymagają dokładnego szlifowania.



Odnośnik do komentarza
Udostępnij na innych stronach

Wykonałem montaż foteli pilotów oraz układ sterowania w obu kabinach pilota łącznie z DSS (dźwignią sterowania silnika). Po otrzymaniu nowej porcji zdjęć samolotu RWD-4 udało mi się ustalić położenie tablicy przyrządów w drugiej kabinie (w pierwszej kabinie tablicy nie było) oraz występowanie sklejkowych trójkątów wzmacniających na wręgach w okolicach mocowania okuć.





Odnośnik do komentarza
Udostępnij na innych stronach

  • 4 miesiące temu...

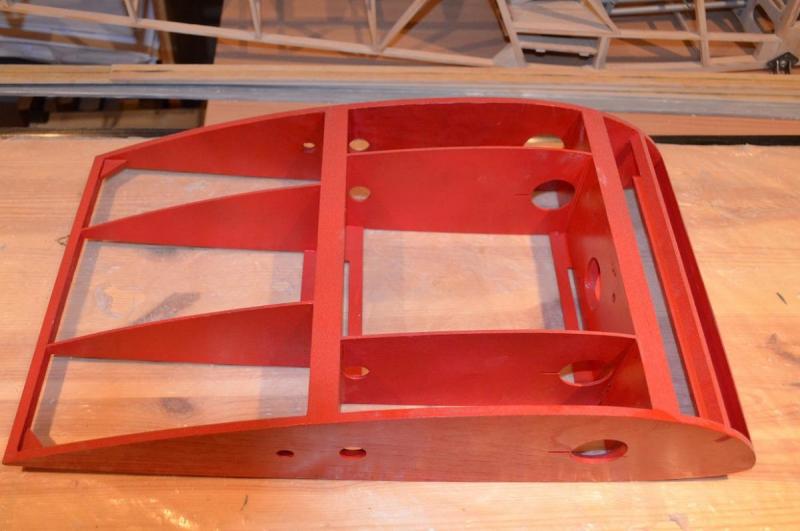

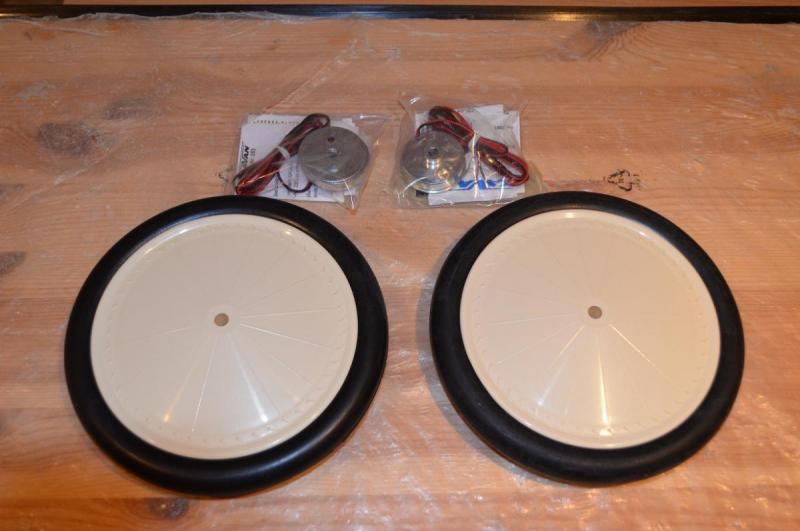

Prace nieco zwolniły jako, że pracuję nad Dornierem Do-X...Jednak w tzw. miedzyczasie coś niecoś powstaje. Zrobiłem centropłat i mam już koła z hamulcami elektromagnetycznymi Kavana (bardzo dobra jakość po sprawdzeniu).



Odnośnik do komentarza
Udostępnij na innych stronach

  • 6 miesięcy temu...

Kolejny postęp prac (niestety niezbyt wielki z powodu braku czasu ale już oklejam kesony...)

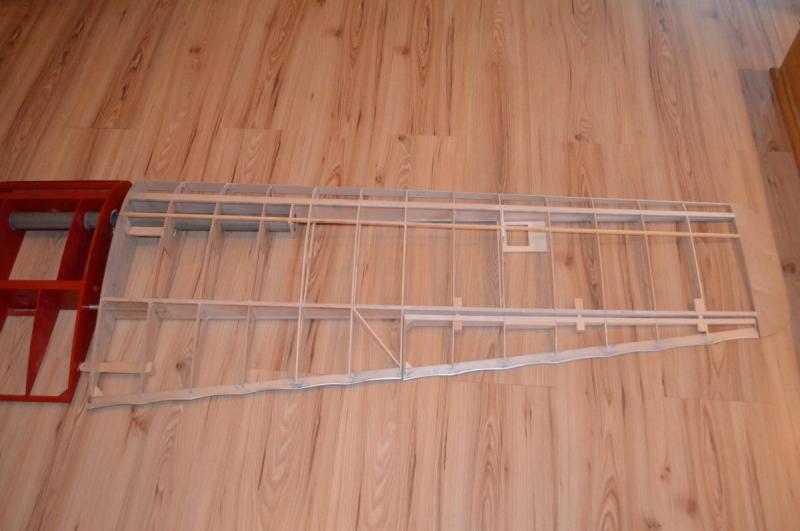

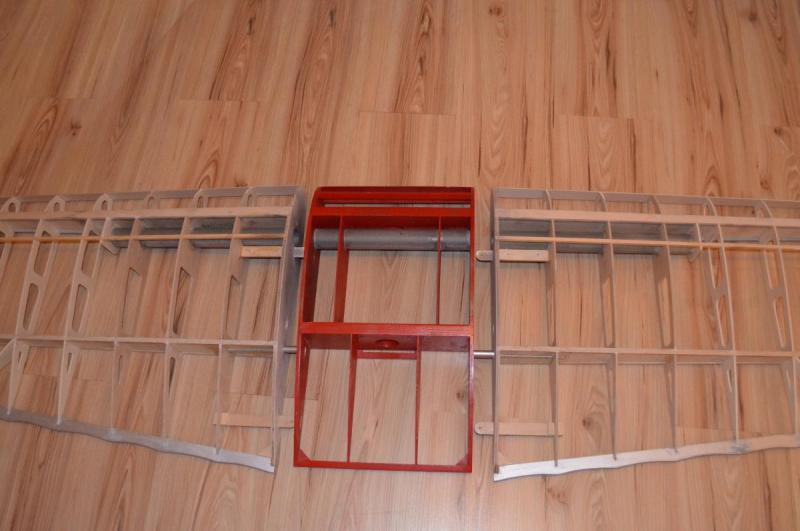

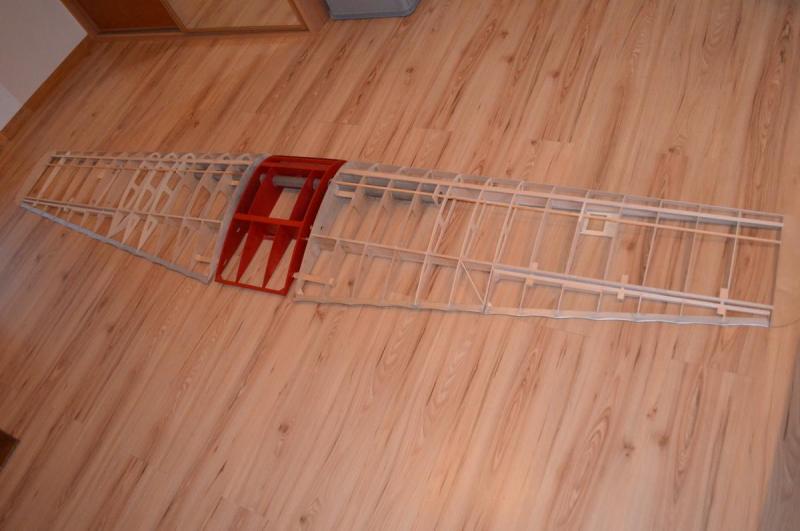

Płaty mają w miarę dokładnie odwzorowaną strukturę tzn. profil, grubości etc. Cechą charakterystyczną jest krzywizna górnych pasów dźwigarów powstała na skutek wybranego przez konstruktorów położenia dźwigarów i w związku z bardzo grubym profilem nasady płata i bardzo cienkim profilem końcówki...

Podobnie wygląda płat latającej  rekonstrukcji RWD-5R...




Odnośnik do komentarza
Udostępnij na innych stronach

Jak to dobrze, że projekt się urzeczywistnia! Widzę, że krawędź spływu lotki jest pofalowana podobnie jak skrzydła. Czy w RWD 5 jest taka sama czy też prosta jak w większości obserwowanych przeze mnie konstrukcjach ?

W oryginale (zarówno RWD-4 jak i RWD-5) było tak: stalowa linka (zamontowana i napięta na końcach żeber) tworzyła krawędź spływu skrzydła. Po oklejeniu skrzydła płótnem, napięciu i impregnacji cellonem płótno ściągnęło nieco odcinki tej  linki między żebrami co dało takie charakterystyczne fale na krawędzi spływu. To cecha niemal wszystkich konstrukcji z tamtego okresu.

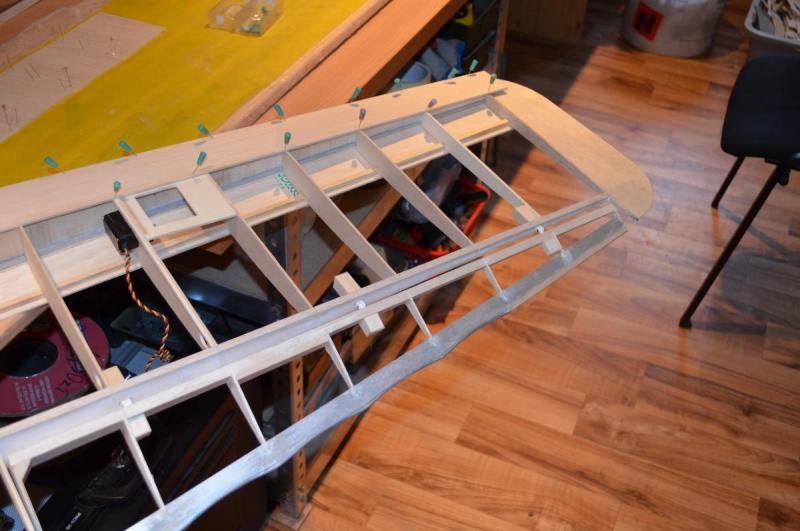

W modelarski wykonaniu zastosowałem rurkę akuminiową fi=2,5mm wygiętą do wspomnianych fal i  przyklejoną do listwy balsowej zalaminowanej obustronnie tkanina szklaną. W rezultacie mam lekką i sztywną krawędź spływu. Przy opłótnianiu wykorzystam tylko powierzchnię rurki (do niej będzie przyklejone pokrycie)

Odnośnik do komentarza
Udostępnij na innych stronach

Dla ścisłości: w RWD-5 tylko obszar bezlotkowy krawędzi spływu był z drutu. Lotka RWD-5 miała krawędź spływu listwową, czyli była prosta.

I tak samo było w RWD-4 modyfikowanych albo naprawianych. Taka konstrukcja lotki była sztywniejsza, więc odchodzono od tej z "drucianą" krawędzią spływu.

Odnośnik do komentarza
Udostępnij na innych stronach

Stanisław, chyba faktycznie krawędź spływu lotki była prosta.

http://www.audiovis.nac.gov.pl/obraz/220524/d2f5252c190dac85c4580d9c5cfb9ab9/

Z drugiej jednak strony zdaje się, że wszystko zależy od roku produkcji samolotu. Wczesne wersje miały fale, co widać wyraźnie na tym zdjęciu http://www.sanko.wroclaw.pl/magazyn/nr07/nr7-art3.html

Odnośnik do komentarza
Udostępnij na innych stronach

Dla ścisłości: w RWD-5 tylko obszar bezlotkowy krawędzi spływu był z drutu. Lotka RWD-5 miała krawędź spływu listwową, czyli była prosta.

I tak samo było w RWD-4 modyfikowanych albo naprawianych. Taka konstrukcja lotki była sztywniejsza, więc odchodzono od tej z "drucianą" krawędzią spływu.

Tak było rzeczywiście nie mówiąc już o tym, że w przypadku samolotów RWD-4 wymieniano lotki na nowe o większej szerokości przy końcówce płata, gdyż w pierwszej wersji były one mało skuteczne w sterowaniu poprzecznym np. samolot SP-AEZ)...Mam fotografie o tym świadczące.

Ja jednak buduję model samolotu RWD-4 Jerzego Bajana i Gustawa Pokrzywki - "P2" SP-ADM z Challange 1930, w którym lotki były "druciane" i niestety wąskie...

http://www.audiovis.nac.gov.pl/obraz/220413/d8fab28a14152c819722b70ad49ba9ee/

Stanisław, chyba faktycznie krawędź spływu lotki była prosta.

http://www.audiovis.nac.gov.pl/obraz/220524/d2f5252c190dac85c4580d9c5cfb9ab9/

Z drugiej jednak strony zdaje się, że wszystko zależy od roku produkcji samolotu. Wczesne wersje miały fale, co widać wyraźnie na tym zdjęciu http://www.sanko.wroclaw.pl/magazyn/nr07/nr7-art3.html

Krzysztofie, było dziewięć samolotów typu RWD-4 i tak naprawdę każdy był inny...Niektóre różniły się znacznie, np. przednią częścią kadłuba.

Odnośnik do komentarza
Udostępnij na innych stronach

Tak było rzeczywiście nie mówiąc już o tym, że w przypadku samolotów RWD-4 wymieniano lotki na nowe o większej szerokości przy końcówce płata, gdyż w pierwszej wersji były one mało skuteczne w sterowaniu poprzecznym np. samolot SP-AEZ)...Mam fotografie o tym świadczące.

Ja jednak buduję model samolotu RWD-4 Jerzego Bajana i Gustawa Pokrzywki - "P2" SP-ADM z Challange 1930, w którym lotki były "druciane" i niestety wąskie...

http://www.audiovis.nac.gov.pl/obraz/220413/d8fab28a14152c819722b70ad49ba9ee/

Krzysztofie, było dziewięć samolotów typu RWD-4 i tak naprawdę każdy był inny...Niektóre różniły się znacznie, np. przednią częścią kadłuba.

Mam nadzieję, ze poniższe wyjaśni wszelkie wątpliwości "lotkowe" i pomoże p. Stanisławowi w zbudowaniu pięknego modelu. Jest to fragment zdjęcia RWD-4 (SP-ADM) wykonanego podczas Challenge 1930.



Roman


Odnośnik do komentarza
Udostępnij na innych stronach

O! To się nazywa „Siły Szybkiego Reagowania” – tak trzymać!

Bardzo mi się podoba sposób Pańskiego budowania; buduje Pan czysto. Hmm… stara szkoła?

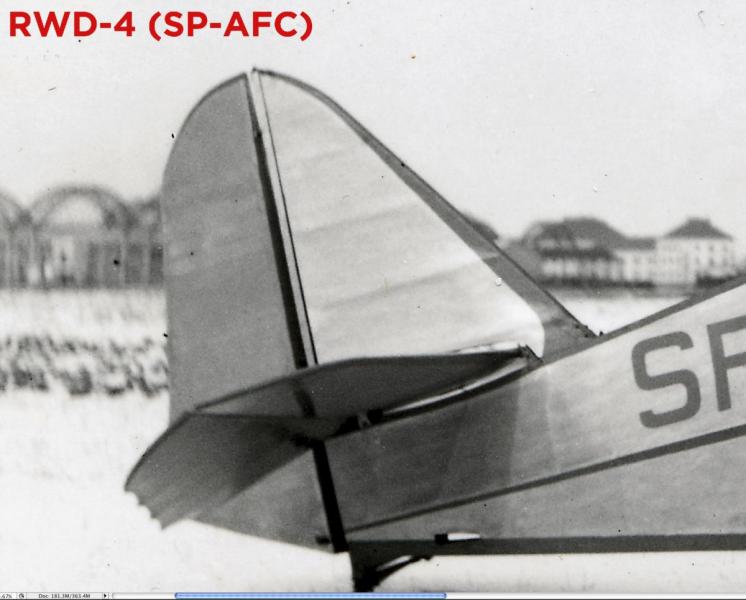

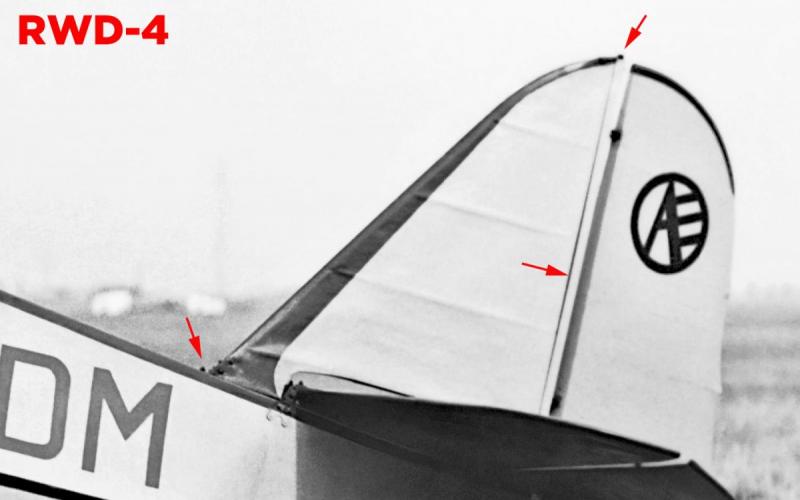

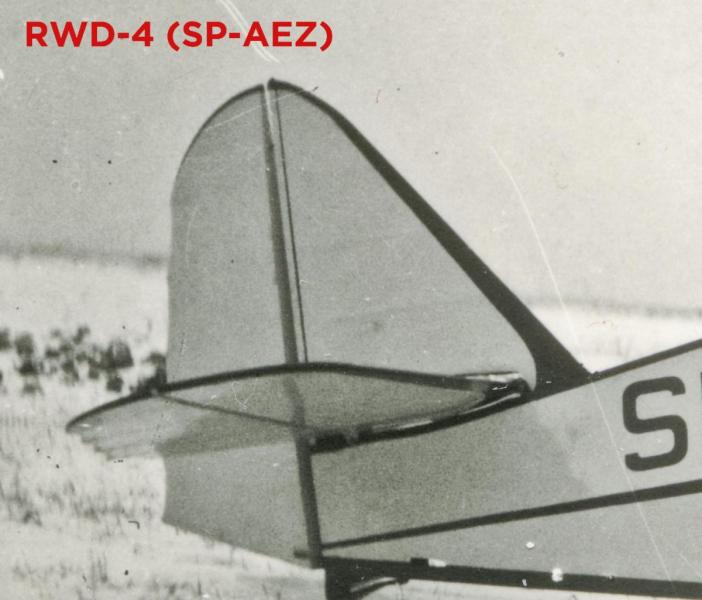

A skoro jeszcze o budowie, to chcąc nawet bardziej „uredukcyjnić” model mógłby się Pan pokusić o wierne odtworzenie metody mocowania statecznika pionowego. Otóż pomysł zastosowano po raz pierwszy w RWD-1, a później w RWD-2 i RWD-4. Polegał on na tym, ze końcowa wręga kadłuba stanowiła dosyć gruby i sterczący „bagnet” w kształcie dokładnie takim jak dźwigar statecznika pionowego. Do tergo bagnetu mocowane były zawiasy steru kierunku. Sam statecznik pionowy stanowił osobny, niezależny element, zaś do kadłuba mocowany był za pomocą metalowych okuć i śrub. Innemi słowy, był on „zdejmowalny”. Na wielu zdjęciach z epoki widać w tej okolicy wyraźną, ciemną linię podziału/łączenia. Dla jasności załączam kilka zdjęć.



Roman






Odnośnik do komentarza
Udostępnij na innych stronach

Kolejna porcja pięknych i jakże pożytecznych fotografii...

Dziękuję Panie Romanie... również za wysoką ocenę choć moja "szkoła" nie jest jeszcze stara ale już nie najmłodsza (jest bardzo wielu Kolegów, którzy wykonują modele wybitnie starannie i których chętnie podpatruję).

Ja oczywiście zamierzam skorygować swój projekt i nie tylko wykonam mocowanie statecznika pionowego zgodnie z pierwowzorem to jeszcze zamierzam wymienić niektóre okucia tak, aby odtworzyć to co jest możliwe (taki był cel zadania). Nie będzie to łatwe, gdyż sporo jest już wykonane wg wcześniejszych danych ale...nikt nie obiecywał,że będzie łatwo :D .

Teraz, skoro kesony sobie schną, zająłem się silnikiem i maską silnika, gdyż zamierzam wykonać ją z blachy tak jak w SP-ADM...

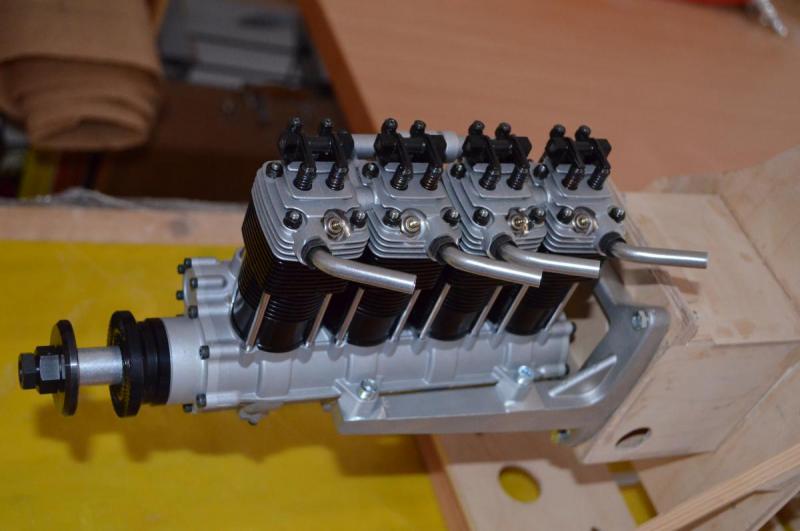

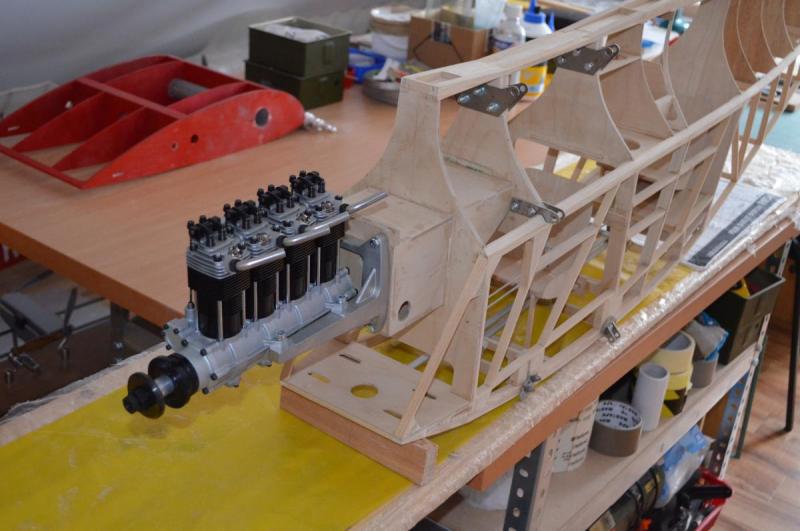

Przymiarka silnika...



  • Lubię to 2
Odnośnik do komentarza
Udostępnij na innych stronach

Panie Stanisławie interesuje mnie co to za silnik?

W niedalekiej przyszłości będę budował pewnego myśliwca ( wszystko w swoim czasie i odpowiednim dziale) i też bym potrzebował silnik około 50 cm3 w układzie rzędowym.



pozdrawiam

Ten silnik to Os Max IL-300 (pojemność 50ccm).

Przyznaję, że marzyłem o nim od dawna i kiedy był już mój decyzja o budowie modelu RWD-4 zapadła natychmiast...

Odnośnik do komentarza
Udostępnij na innych stronach
