Oj, a ty bedziesz oryginalny Nie karzę Ci zalepiać dziurek Z resztą, wyrukuj, przyłóż i zobacz, to tylko pomysł a decyzja i tak należy do Ciebie. Na zdjęciu z pierwszym pierścieniem cylindrów i tak nie widać głębi, może z bliska będzie to głupio wyglądało, a może nie. Nic nie tracisz. Jak sam piałeś to nie makieta, ma cieszyć oko własciciela.

[Pioterek]

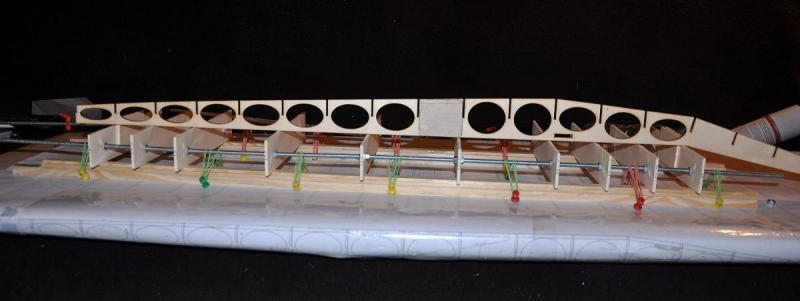

Zabrałem się za składanie skrzydeł. Zrobiłem sobie nawet taki kombinowany regulowany stół dla tego nietypowego skrzydła. Wyszło dobrze jest płaszczyzna i można nadać zwichrowanie końcówce skrzydła.

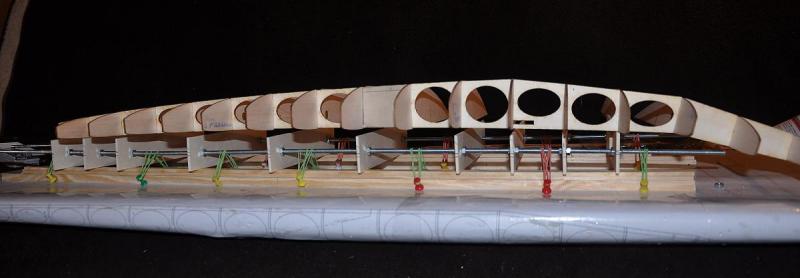

Na zdjęciu widać że dźwigar dobrze spoczywa na stelażu

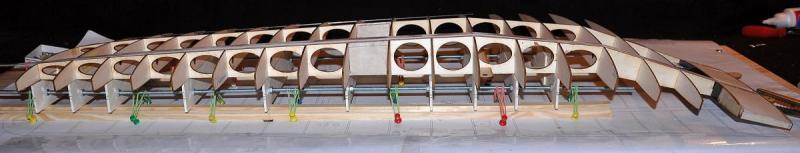

Ale po włożeniu żeber w dźwigar (a wchodzą bardzo ciasno) rozepchnęły one dźwigar tak że wygiął się w łuk, który dość ciężko dogiąć do płaskiego:







Tak więc czeka mnie jutro głupia i niepotrzebna robota nad powiększeniem szczelin pod żebra. A wystarczyło laser ustawić na 0,2-0,3 mm na szersze wycięcie i nie było by kłopotu!



Panie Jarosławie warto i trzeba to poprawić na przyszłość !

[Emhyrion]

to fakt. Ja szlifowałem każdą szczelinę...

[Pioterek]

to fakt. Ja szlifowałem każdą szczelinę...



Znalazłem frez 2,5 mm i przeleciałem te wszystkie za ciasne kanały wiertarką. Teraz jest dobrze

Jutro kleimy pierwsze skrzydło.

[Pioterek]

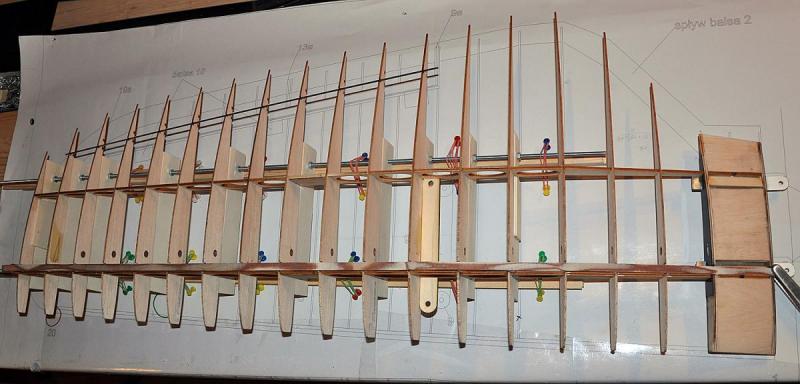

Oba skrzydła zostały złożone na sucho. Gdyby tak jeszcze ponumerować laserem żebra było by łatwiej. A tak trochę czasu mi zajęło złożenie żeber i skrzydeł w całość. A można się pomylić.



Skończył mi się niestety klej więc muszę ze skrzydłem poczekać do jutra. Skrzydło przygotowane na stelażu wystarczy złapać w paru miejscach szczypczykami obciążyć książką, wszystko pasuje i ładnie się złożyło.





[Pioterek]

Dzisiaj dokonałem wreszcie pomiaru napędu. Wyniki wyszły takie:



Pomiar1: 5,1 kg statycznego ciągu i 50 A prądu przy naładowanym na 95% pakiecie. Śmigło APC 17x8 . Stosunek ciągu do masy modelu wynosi 96% przy przewidywanej wadze modelu do lotu 5,3 kg



Pomiar2: 4,8 kg ciągu statycznego i pobór prądu 47 A przy naładowanym na 65% pakiecie. Śmigło APC 18x7 Stosunek ciągu do masy modelu wynosi 91% przy przewidywanej wadze modelu do lotu 5,3 kg



Próby odbywały się bez założonej maski silnika (jest po malowaniu i schnie) więc trzeba będzie sprawdzić jak ta maska wpłynie na napęd. Nie wykluczone, że założę większe śmigło np. 18x8



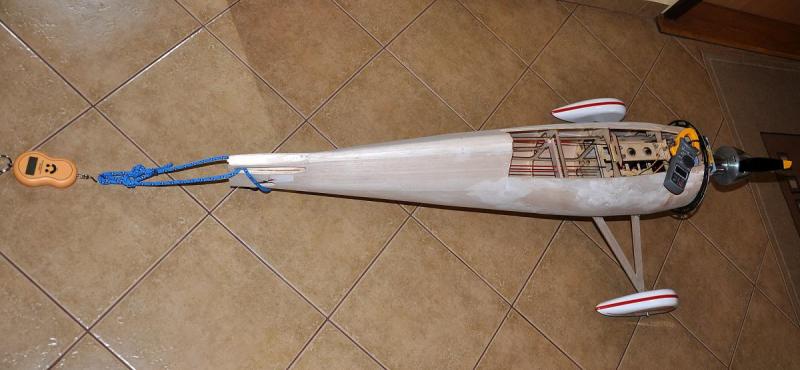

Domowa hamownia:



[Lech Mirkiewicz]

Czy możesz podać skład zestawu napędowego, silnik,śmigło pakiet? Pozdrawiam Lech

[Pioterek]

Czy możesz podać skład zestawu napędowego, silnik,śmigło pakiet? Pozdrawiam Lech



Silnik Robbe trój-łożyskowy Robbe D50-65-10 o KV 290 napięciu pracy do 36V mocy 1350/2050 W i prądzie 55/75 A - druga wartość to dopuszczalne obciążenie prze 60 sek. Sinik waży 405 g . Silnik łożyskowany jest na nie na 2 jak to normalnie ale na 3 łożyskach. Jest to nowość Robbe podobno poprawiająca trwałość i równomierność biegu silnika. Sam jestem ciekawy jak się ten silnik będzie się mi sprawował.



Regulator to Robbe BL-CONTROL ROXXY 975-12 OPTO 75A, pakiety to Foxy 4S 4500 mAh 36/75VC dwa połączone w szereg dla uzyskania 8 cel, ciężar jednego pakietu 440 g, śmigło APC 18x8.

[dukeroger]

no to o ile maska nic nie skrewi jest calkiem ok

[Pioterek]

no to o ile maska nic nie skrewi jest calkiem ok



Oby tak było, myślałem o trochę większym śmigle żeby więcej wystawało bardziej poza maskę ale 19x8 trudno znaleźć

[Pioterek]

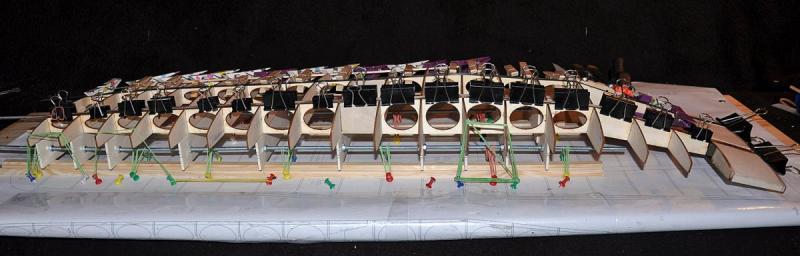

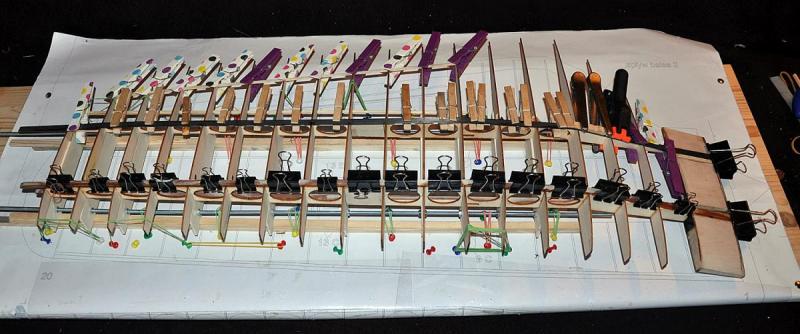

Parę zdjęć z montażu skrzydeł:











I przymiarka do malowanej obudowy silnika - generalnie to szpachlowanie, malowanie, szpachlowanie, malowanie - oryginalna maska z formy wyszła z małymi ubytkami i widocznymi szwami które trzeba teraz mozolnie zakrywać.





.

[Pioterek]

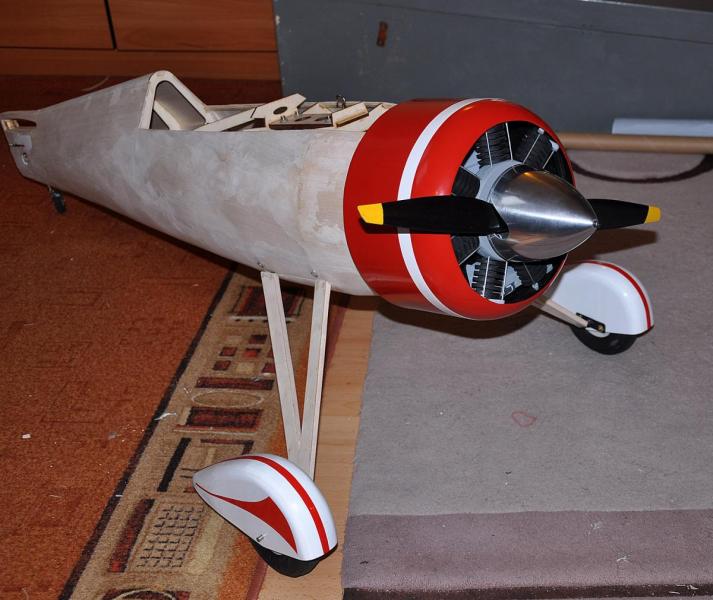

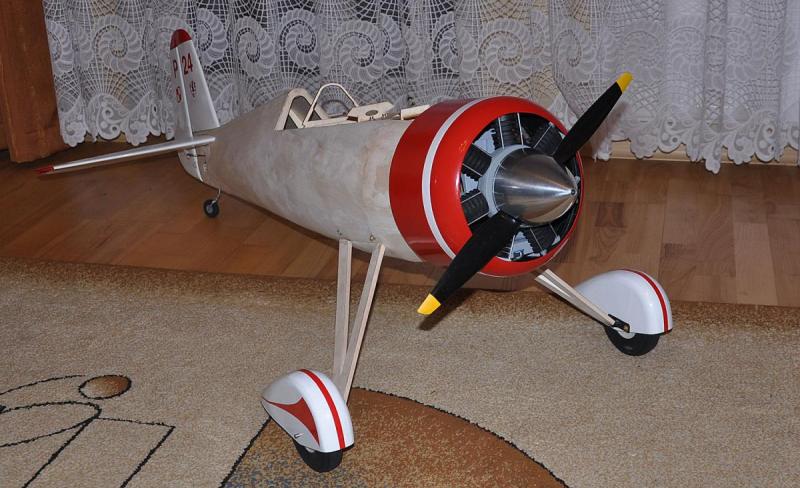

Kilka nowych fotek maski silnika:

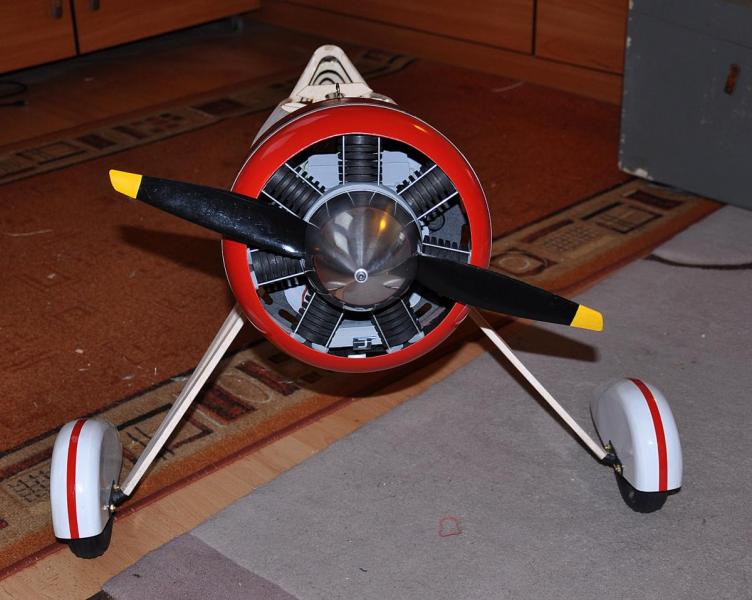

Widok z przodu - wnętrze silnika będzie jednak czarne matowe, ale chwilowy brak farby w sklepie w Lublinie:







Widok maski z boku:

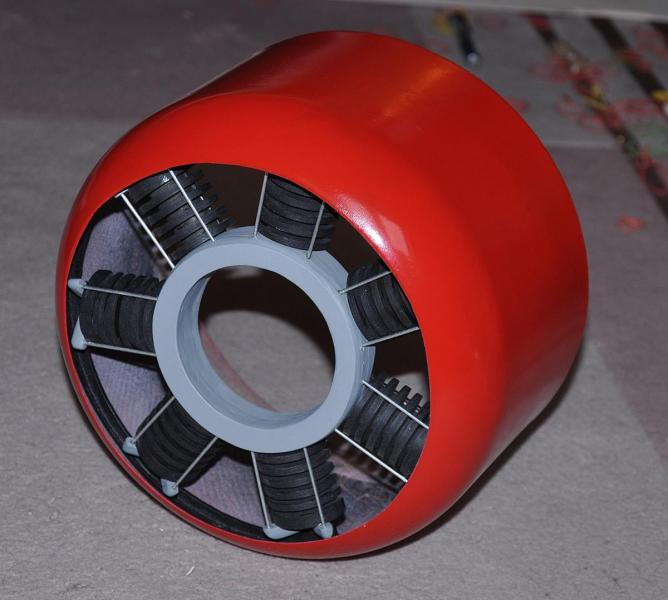

Widok na otwory chłodzące:



[Pioterek]

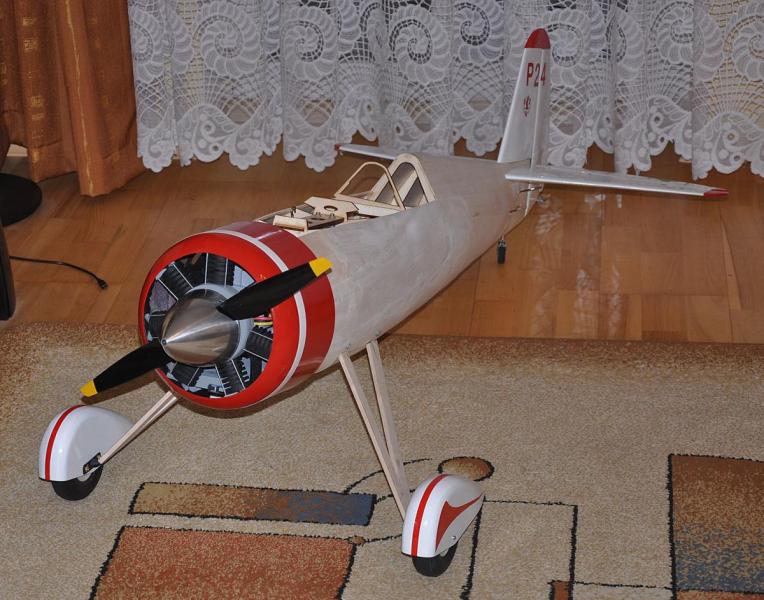

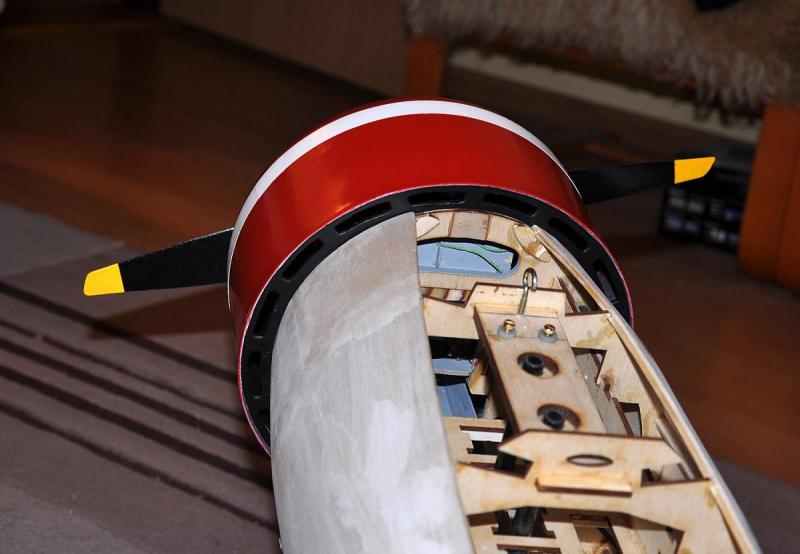

Maska została w końcu połączona na magnesy z kadłubem. Połączenie jest bardzo praktyczne i pewne a zdjęcie maski po odkręceniu piasty i śmigła i powrotne jej założenie szybkie - klik i już.









[dukeroger]

Sliczny choc widok tego kolpaka i silnika jakos srednio mi koresponduje do tych zdjeci P.24 jakie widzialem. Widze ze otwory w srodnikach na wysokosci zastrzalow jednak otwarte zostawiles?

[Pioterek]

Sliczny choc widok tego kolpaka i silnika jakos srednio mi koresponduje do tych zdjeci P.24 jakie widzialem. Widze ze otwory w srodnikach na wysokosci zastrzalow jednak otwarte zostawiles?



Skrzydła się cały czas budują, więc i fotografie będą się zmieniały, otwory w środnikach są już zakryte.

Co do maski silnika jak już wielokrotnie podkreślałem to jest tylko półmakieta z ambicjami przyjemne na latanie. Nie będzie brała udziału w zawodach ma dawać radość latania

[robertus]

Czy kołpak będziesz malował, lub oklejał folią pod kolor?

[stema]

Nie będzie brała udziału w zawodach ma dawać radość latania

Myślę, że Piotrkowi chodziło o to, by ta atrapa silnika nie zabierała Ci tej radości.

[Pioterek]

Czy kołpak będziesz malował, lub oklejał folią pod kolor?



Kołpak zostawię chyba w oryginale jak jest.





Myślę, że Piotrkowi chodziło o to, by ta atrapa silnika nie zabierała Ci tej radości.



Atrapa silnika mimo że nie zbędna dla tej półmakietki, to jednak 150 g ładnie wyglądającego balastu , dlatego jest tak minimalnie zrobiona.



Dzięki za pytania:-)

[Emhyrion]

No ładnie. Coraz ładniej



A ja dziś zrobiłem przymiarkę skrzydeł w celu ogólnego rozeznania jak duży będzie ten samolot. No cóż... Jak dla mnie jest bardzo duży... Coraz bardziej się zastanawiam, czy znajdę dość sił i odwagi na pierwszy lot.



[Pioterek]

No ładnie. Coraz ładniej



A ja dziś zrobiłem przymiarkę skrzydeł w celu ogólnego rozeznania jak duży będzie ten samolot. No cóż... Jak dla mnie jest bardzo duży... Coraz bardziej się zastanawiam, czy znajdę dość sił i odwagi na pierwszy lot.





W pierwszym locie najważniejsze jest poprawne wylądowanie. Można do oblotu poprosić kolegę któremu ufasz i wtedy oblot będzie bez bardziej spokojny bez emocji. To będzie szybki model a więc spora prędkość lądowania.
