Proszę Kolegów posiadających silniki DA50 o info : jaki jest gwint na wale silnika  ( do przykręcania trzpienia piasty silnika)?. W manualach znalezionych w necie nie ma tej informacji. Potrzebuję dorobić  pewną nietypowa część ale muszę znać jaki to gwint.

Pozdrawiam

Piotr

[mr.jaro]

Jesli juz cos przy tym silniku robisz, nie da sie przy tej okazji zmierzyc? To byloby chyba najpewniejszym zrodlem informacji.

[pietka]

No właśnie, mam tylko przymiarcalowy, który nie ma tych blaszek ze skokami /32 i /64. Średnicę zmierzyłem. Gwint jest tak drobny, że moja suwmiarka nie daje rady .  Gdybym mógł to bym nie pytał. Stąd moja prośba.

[idfx]

Piotrze, może masz dostęp do cieniografu ? Osobiście jak potrzebuję się coś dowiedzieć o tajemniczym gwincie zaczynam od cieniografu. Szybko można znaleźć odpowiedź w tabelach.

Może to pomoże :



http://www.rcuniverse.com/forum/gas-engines-142/2035941-da50-spinner-bolt-thread-size.html

[pietka]

Kacper. Dzięki . Na RC un...... piszą, ze to jest gwint 10/32  (8D) . Co oznacza tro 8D?



 Cieniograf - tez jest to dla mnie coś o czym słyszę po raz pierwszy w życiu! Możesz mi na pw coś napisać o tym?

[idfx]

Poszło pw

[Marcin K.]

Daj poczytać też o tym, również pierwszy raz słyszę o cieniografie...

[idfx]

Cieniograf   To taki fajny "telewizorek". W połowie drogi między źródłem światła a ekranem stawiamy dowolny obiekt, np. śrubę o nieznanym gwincie i na ekranie widzimy cień tego obiektu z bardzo dużym powiększeniem. Zerujemy "komputer" cieniografu i ruszając gałkami, co powoduje przemieszczenie elementu w źródle światła komputer nalicza nam od razu odległości, kąty, średnice i co tam jeszcze trzeba pomierzyć. Na ekranie mamy linie odniesienia i bardzo szybko i wygodnie można zwymiarować dowolny element z dokładnością rzędu 10 mikrometrów. To tak w wielkim skrócie.

Nie wiem jak się to nazywa po polsku a w pracy używam każdego dnia. Po angielsku shadowgraph.

[Marcin K.]

  Fajne:) Dzięki!

[Luko]

U nas na zakładzie się to nazywa po prostu projektor , do tego jeszcze mamy coś co się nazywa profilograf. Tak lekko uciekając od tematu, profilograf jest zaopatrzony w specjalną końcówkę która jest wleczona po mierzonym elemencie. Na kompie uzyskujemy wtedy dokładne odwzorowanie elementu po którym ten element przejechał, a dalej wiadomo można sobie pomierzyć punkty, odległości, kąty itd ...

[bart07]

Bawiłem się taką zabawką: https://play.google.com/store/apps/details?id=kr.sira.thread nawet coś da się odczytać

[mr.jaro]

No właśnie, mam tylko przymiarcalowy, który nie ma tych blaszek ze skokami /32 i /64. Średnicę zmierzyłem. Gwint jest tak drobny, że moja suwmiarka nie daje rady .  Gdybym mógł to bym nie pytał. Stąd moja prośba.



E tam, Piotrze, chyba odrobinke przesadzasz. Zmierz suwmiarka srednice gwintu i jego skok (od grzbietu do grzbietu). Suwmiarka do tego w zupelnosci wystarczy (chyba, ze suwmiarka to jaki badziew z plastiku, a srednica gwintu skrajnie mala). Nawet jesli pomiar nie bedzie superdokladny, mozna go juz przyporzadkowac wlasciwemu gwintowi z tabeli (internet).

[Paweł Prauss]

W celu zwiększenia dokładności pomiaru, tam gdzie się da oczywiście, mierzę zamiast pojedynczego skoku jego wielokrotność np. 10 zwojów...

[pietka]

Paweł i Jaro. Dzięki. Tak sobie ja właśnie umaniła i siem udało. Gwint jest taki jak podają na RC Group, czyli 10-32. Zamówiłem już odpowiednie gwintowniki.

Wykonuję dla jednego z kolegów rozrusznik do DA50 i muszę dorobić taką sprytną część nakręcaną zamiast trzpienia śmigła.



Ten programik z Google Play również się przydał choć było trudno. Lata i wzrok nie te co trzeba.



Dziękuję Kolegom za pomoc i zapraszam na Piknik modelarski "polskie Skrzydła" Radawiec 28-29.06.2014.

Pozdrawiam

Piotr

[mr.jaro]

Ooo, teraz kolej na glupie pytanie: a gdzie znajduje sie Radawiec? W tym czasie bedziemy z zona trzy dni wedrowac po Gorach Stolowych i okolicach, wiec jesli nie jest daleko, moze udaloby sie pare godzin wygospodarowac.



Aaa, chyba znalazlem. Jak mniemam, to na Lubelszczyznie? Dla nas troche daleko bedzie, bo urlop tylko kilkudniowy.

[RenoFlo]

... jaki jest gwint na wale silnika  ( do przykręcania trzpienia piasty silnika)?. ...

Piotr



trzpień piasty silnika na wale, przykręcany?



parę rzeczy już widziałem, tego nie umiem sobie wyobrazić

[pietka]

Oj tam, oj tam   - jakoś po ludzku spróbuję oświecić Kolegę. Wał  silnika kończy się stożkiem i gwintem , na które to po włożeniu klina naciska się piastę czy może inaczej -  mocowanie śmigła, to do którego idzie 4 śruby do przykręcenia śmigła. Piasta jest dociskana takim właśnie wihajstrem, który ja nazywam trzpieniem , również o stożkowym kształcie z jednej strony, drobnozwojowym, calowym  gwintem wewnętrznym i będący jednocześnie osią śmigła, takim właśnie trzpieniem przechodzącym przez centralny otwór w śmigle.

 Tak czy siak, to temat  już nieaktualny, bo gwint znany już i gwintownik zamówiony. Silnik jest poddawany małej przeróbce , tj. dorabiane jest mocowanie rozrusznika i koła zębatego z łożyskiem jednokierunkowym,  w taki sposób aby nie ingerować  konstrukcję silnika i aby w każdej chwili można było wrócić do stanu z przed przeróbki.   Szczegóły dla zainteresowanych takim rozrusznikiem chętnie podam.

Pozdrawiam

Piotrek

[Paweł Prauss]

Dawaj dawaj, chętnie obejrzymy fotki i rysunki mile widziane

[pietka]

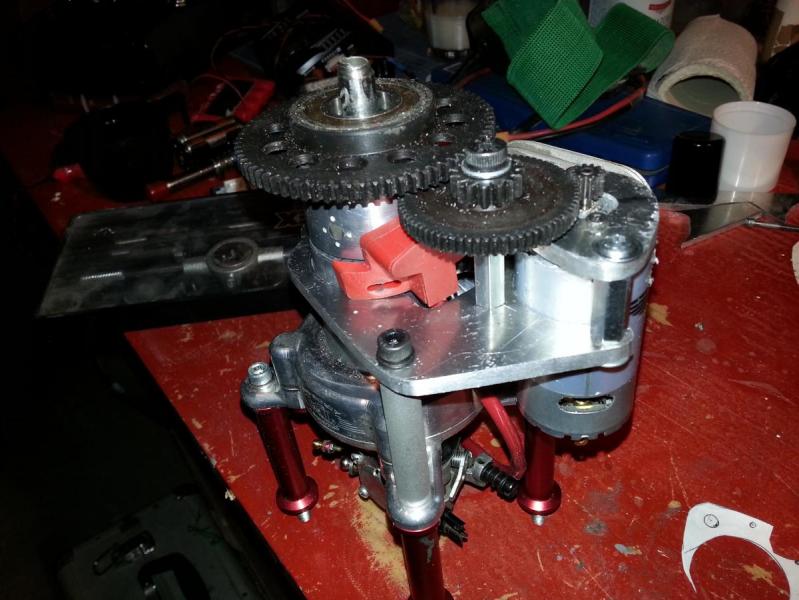

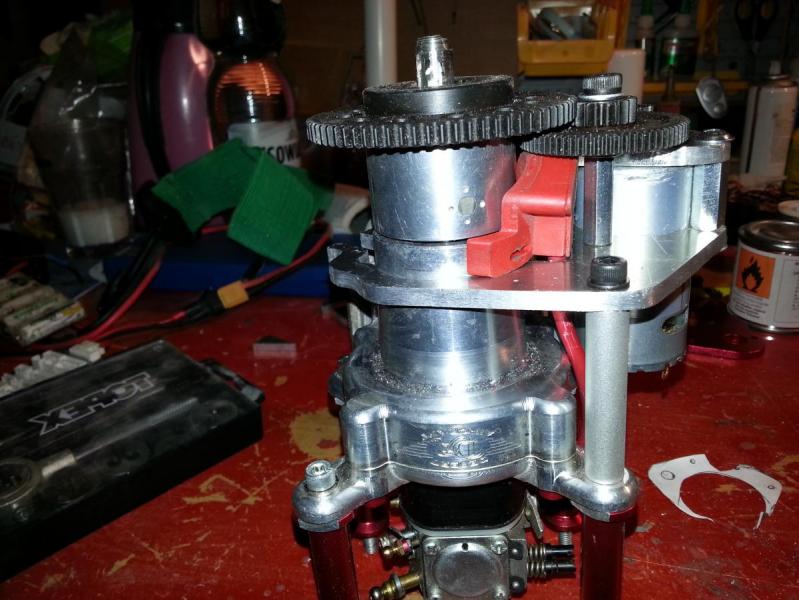

Na razie tylko 2 fotki: Całość wzorowana na rozruszniku  do EME 50. Wycięte ręcznie z twardego duralu, wykorzystane zębatki i silnik z oryginalnego  rozrusznika. W planach zmiana sposobu przekazania napędu z zębatki pośredniej na napędową, jednokierunkową. Ale to pokażę jak już zrobię. Obecnie zębatka oryginalna jest za słaba do np. 4 taktów i przy "odbiciu" wyłamują się ząbki, niezależnie od tego jak dobrze spasowane są zębatki. Taki szajsmetal użyli, niestety.



[stema]

Jak się odbywa odłączanie rozrusznika po uruchomieniu spaliny?
