MAGNUM FFF - mój nowy model

[Marcin Przybyła]

Też miałem fale, ale tylko od spodu. Mam kilka podejrzeń skąd się to bierze, ale muszę dopiero się upewnić. Po całości może być ze zbyt wysokiej temperatury w stosunku do posuwu (ręcznego) i nadpala. Z racji, że styro mam 5cm, to tą gorszą stronę i tak ścinam do grubości 3cm i szlifuję. Nie jest to skrzydło, więc jest do przyjęcia. Wiadomo, że dobre szablony i wycinanie grawitacyjne było by lepsze, ale ja zawsze wyszukuję rozwiązań tanich i szybkich.

[Elkojote]

Dokładnie tak jak piszesz góra lepsza dół pofalowany , temperature mam raczej dobrą mam taki dimer jak ty . Ja myśle że to od słabo naprężonego drutu . Zamontuje chyba sprężyne ktora lekko bedzie naprężać drut jak sie nagrzeje.

[Marcin Przybyła]

Też mam sprężynę... Drut mam z odzysku coś ok. 0,8mm, choć TZagi wyciąłem takim 0,15  , który miałem do naprawy grzałki e-papierosa onegdaj. Różnica jest taka, że pod innym kątem drut się wygina przy wejściu do materiału z góry i z dołu. Sensownego wytłumaczenia tego zjawiska dalej nie mam...

[robroy67]

Dokładnie tak jak piszecie,zła temperatura,brak kąta i przede wszystkim na krzywiznach wychodzi nierówna prędkość "skrawania" jak ja to mówię.Mi się nie udało rozgryźć,choć troszkę kopałem temat i jakieś tam efekty były choć niezadowalające w pełni....ale wielu innym to wychodzi...dla mnie czarna magia

[MZWBPiotr]

Żeby było jak najmnien wcięć, fali itd należy jak najpłynniej przesuwać.drut po szablonie. Sam szablon powinien być ze sklejki, balsy bądź laminaty. Dobrze jest pomalować krawędź szablonu ołówkiem w celu zminimalizowania tarcia. Odradzam szablonów z papieru i tektury. Styrodur jest dość fajnym materiałem do cięcia drutem, tylko należy pamiętać o dobrym napięciu drutu. Powinien być jak struna gitarowa oraz.posiadać aktywny naciąg (sprężynowy, u mnie łuk z leszczyny)



Podczas wycinania po owierajcie okna, ponieważ łatwo można się podtruć

Troszkę teorii

[Elkojote]

To muszę sobie sprężynę dorobić , wszyscy mają tylko ja nie mam

[Marcin Przybyła]

Będę musiał spróbować z większą średnicą drutu oporowego, żeby mocniej go naciągnąć. Drewnopochodne szablony przy ręcznym posuwie też czasem mi się przypalały do drutu. Laminat wydaje się być odpowiedni, tylko koszt...

[robroy67]

balsa i laminat na szablon się nie nada,a tym bardziej papieropodobne wynalazki.Średnica drutu...hmmmm...Marcin,nie rób jaj ,jak już to wypolerowana sklejka

[Marcin Przybyła]

Jak naciągałem w ramce (przy wycinaniu skrzydeł), to parę razy mi pękł, a naciągnięty specjalnie mocno nie był. Zmierzę ten drut dla pewności.



Edit:

Przepraszam za wprowadzenie w błąd. Drut mam 0,25mm...

[marcelizor]

Bardzo fajny ten samolocik, chyba skrobnę coś takiego dzieciakom... A co do wycinania, to jeśli chcecie uzyskać gładką powierzchnię wycinanego elementu, to wszystkie składowe procesu wycinania są istotne:



1. Naciąg drutu oporowego

2. Temperatura odpowiednia do cięcia danego materiału

3. Płynność posuwu podczas wycinania

4. Dokładność wykonania szablonu



Temperaturę musimy dobrać doświadczalnie.Na płynność posuwu bardzo duży wpływ ma jakość szablonu. Szablony muszą mieć dokładnie wygładzone krawędzie, praktycznie wypolerowane, tak aby drut przesuwał się po nich płynnie i nie "haczył". Dobrej jakości sklejka się nadaje. Ja do wycinania rdzeni skrzydeł używam szablonów z blachy alu 1,5mm  . Niestety, jeśli chcemy uzyskać produkt dobrej jakości trzeba się trochę napracować . Drugi, łatwiejszy sposób to wycinarka sterowana komputerowo. Niektóre modelarnie posiadają taki sprzęt, warto się zorientować w swojej okolicy...

[Marcin K.]

Który z planów nadaje sie na plotter drukarski bez przeróbki?

[awot]

Mój MAGNUM uczy się pływać. Dziś przeszedł proby na wodzie i wykonał nawet dwa niezamierzone stary ale mój kamerzysta nie zdołał tego uchwycić. Jedną lądowanie było na brzegu a drugi na wodzie. Podczas tego drugiego model zgubuł jeden "papeć" ale wszystko skończyło się dobrze. Pływaki są mocowane na magnesach ale chyba trochę za małych.

 A tu trzy filmiki z prób wodnych.









Pozdrawiam

Rafał

[szymon220997]

Wiatam. Właśnie jestem w trakcie budowy tego modelu i natknąłem się na pewien problem. Nie wiem czym naciąć skrzydła pod kątem 30°. Za pomoc z góry dziękuję.

[Marcin Przybyła]

Ja mocuję do mojej maszynki za pomocą ścisków stolarskich 2 deski w taki sposób, żeby uzyskać odpowiedni kąt i przesuwam po nich skrzydło (można tak ścinać stery itp.). Mam nadzieję, że ten prosty rysunek to wyjaśni.



[szymon220997]

Dzięki za pomoc, rysunek wiele wyjaśnia:-)

[awot]

Po próbach przyszedł czas na loty.









Model po pomalowaniu i zamontowaniu pływaków waży 460 gramów.



Pozdrawiam.

Rafał.

[skrzydlaty smok]

Fajny modelik.ja tez juz go do swojej kolekcji wrzucam.

[Elkojote]

Kurde nie zauważyłem , plany z jakiejś niemieckiej strony  miały powiększenie 84,9 % i tak wydrukowałem i wyciąłem wszystkie elementy i posklejałem niestety w tych planach nie ma skrzydła a wszystkie inne maja powiększenie 100 % i skrzydło nie pasuje Macie może jakieś wyjście z sytuacji na takie pomniejszone skrzydło ? W  Adobe nie da się pomniejszyć akurat do 84,9 % .

[Marcin K.]

Zetnij je tylko na szerokość żeby ci weszło a dodatkowa rozpiętość nie zawadzi

http://www.rcgroups.com/forums/showpost.php?p=21399683&postcount=263 tu masz plany

[skrzydlaty smok]

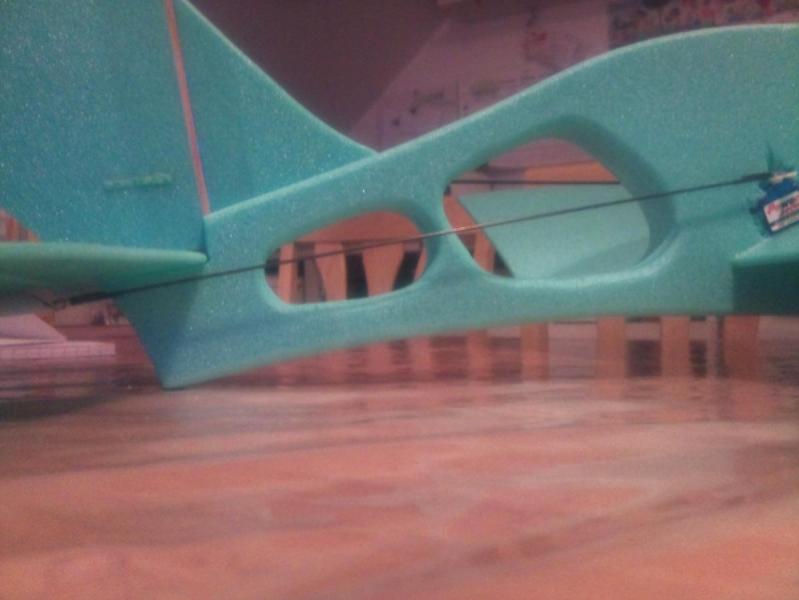

podlubalem przy sterach,w takiej okazalosci wazy obecnie 125g.
