Wicherek 15 - był plan, teraz budowa i oblot.... (temat edytowany)


modelarz115

Rekomendowane odpowiedzi

Mirek, wcale taki wielki nie jest :-)

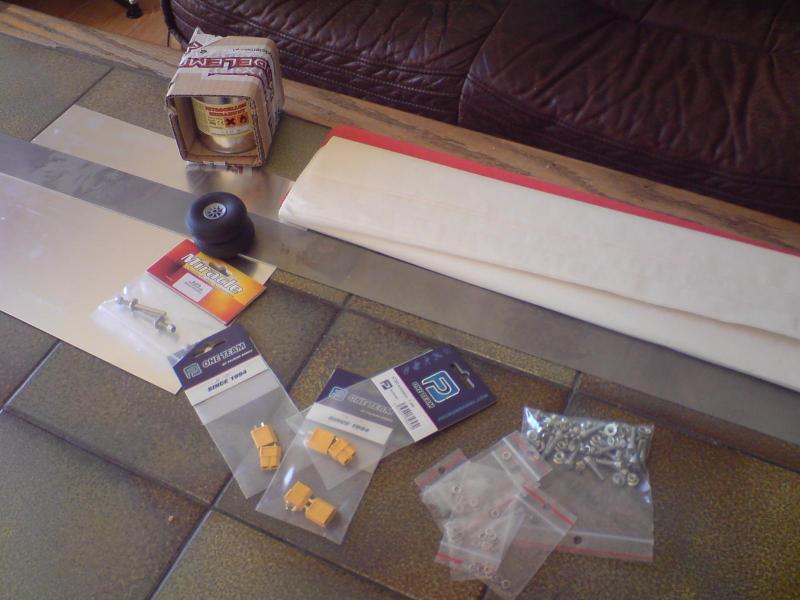

Przyszła japonka, cellon i drobnica, można brać się do roboty.

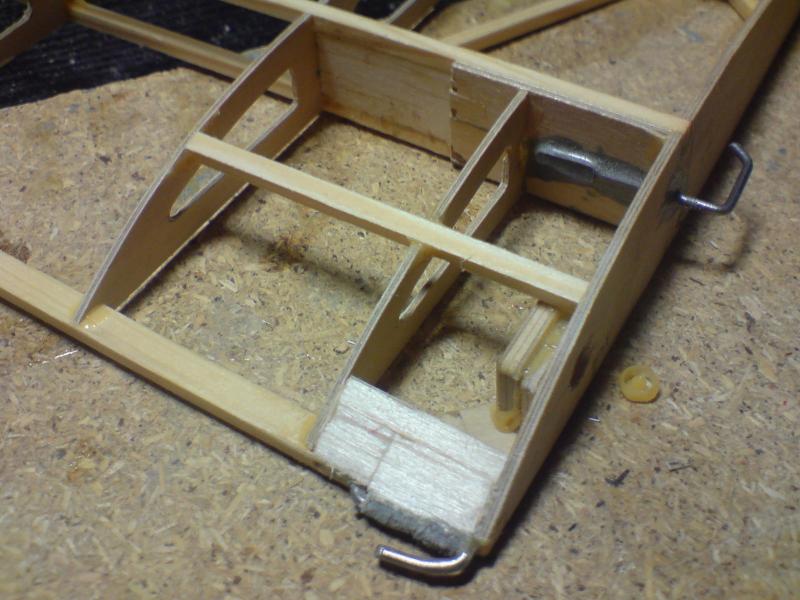

Podwozie przednie jest nadal w płaskowniku ale już wiem gdzie (bo odrysowałem) na razie tylna płoza

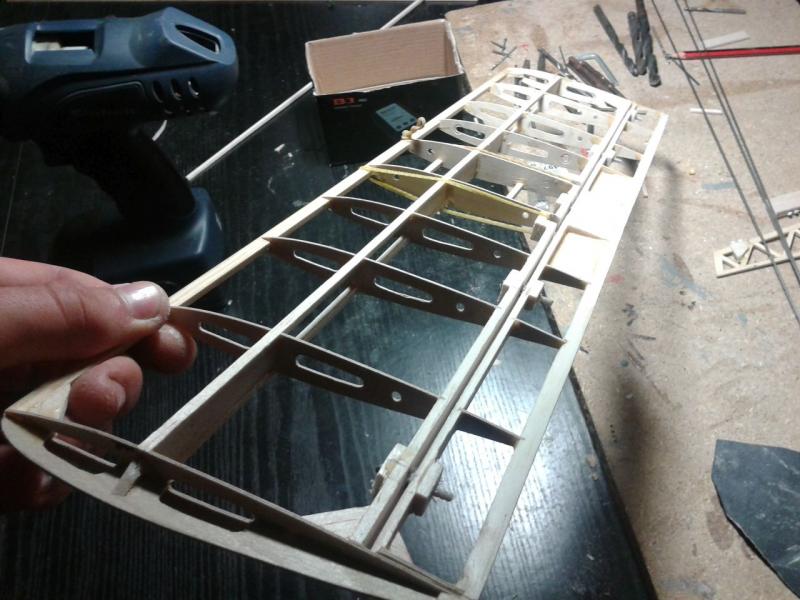

Półżeberko - nie ma problemu, zgodnie z sugestią Tomasza

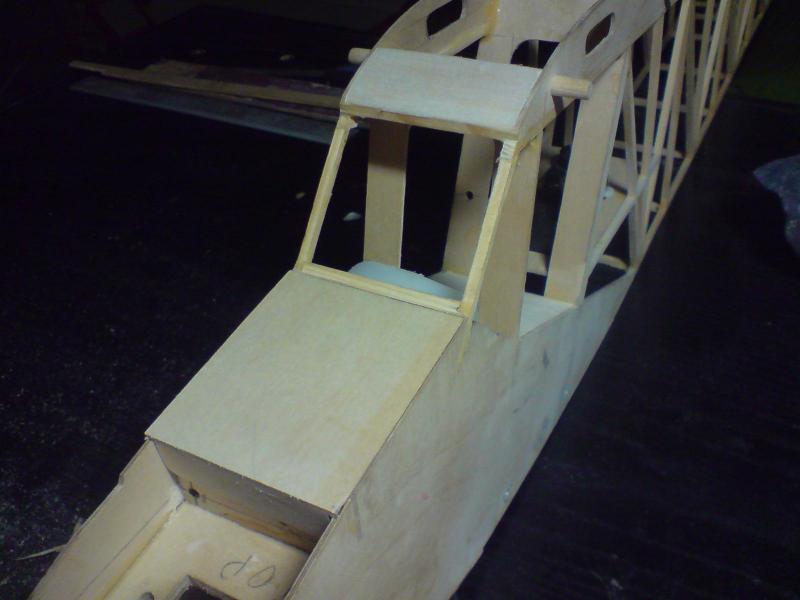

Klapka nad zbiornikiem, musiałem nieźle pomyśleć aby coś dopasować, zostało mocowanie... i jeszcze klocek balsowy ''na dachu'' :-)


  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Witam

Moja rada. Nie spiesz się z pokrywaniem japonką.

Najpierw zamontuj wszystko w modelu , zamontuj napędy sterów,wyreguluj serwa,sprawdź wyważenie oraz czy wszystko proste ,a dopiero na samym końcu wykonaj pokrycie.

Naprężona cellonem japonka nie jest śrubokreto odporna (wiem z własnego doświadczenia :(

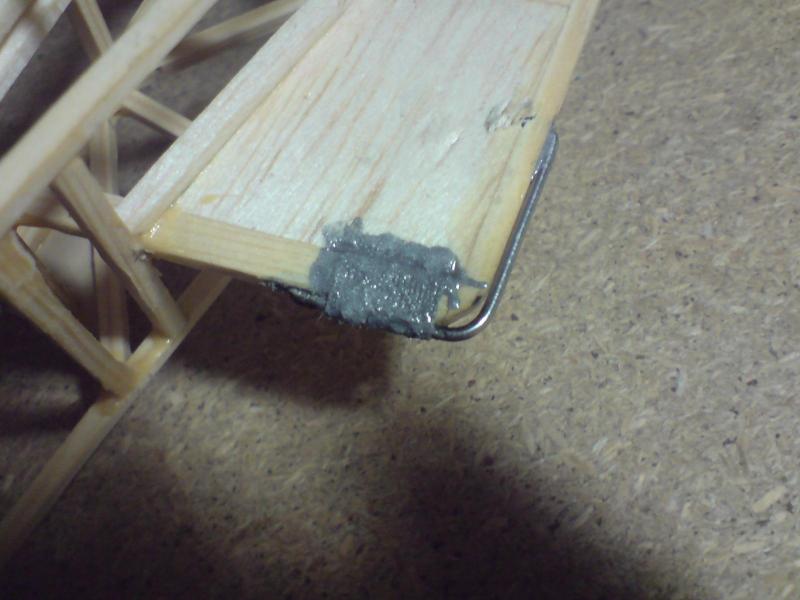

I wywal te haczyki na krawędzi natarcia i spływu.Dwa (koniecznie) pasma gumy modelarskiej w środku zupełnie wystarczą (miałem tak w 25).Zrób sobie z drutu takie ustrojstwo (do zakładania gumy modelarskiej)

Pozdrawiam

Piotr


Odnośnik do komentarza
Udostępnij na innych stronach

Podzielam zdanie, wywal te haki i po pokryciu będziesz miał gładką powierzchnię.Ja w swojej "10-ce" wykonałem łącznik płatów z drutu stalowego 1 m/m wyciągniety z bowdena  na  kształt klamry stosowanych w wekach.Po dopasowaniu klamerkę podgrzałem i zachartowałem.Podobnie zrobiłem z zastrzałem przykadłubowym.Nie  założę już gumy bo języczek wykonałem z blaszki mosiężnej wklejonej w żeberko płata i posiada tylko otworek.



 Jeszcze nim nie latałem ale myślę że egzamin zda!

Odnośnik do komentarza
Udostępnij na innych stronach

A więc tak... Już wiem, że będzie problem z poprowadzeniem popychacza SW, oczywiście nie do zażegnania (przeszkadza kołek na gumkę)

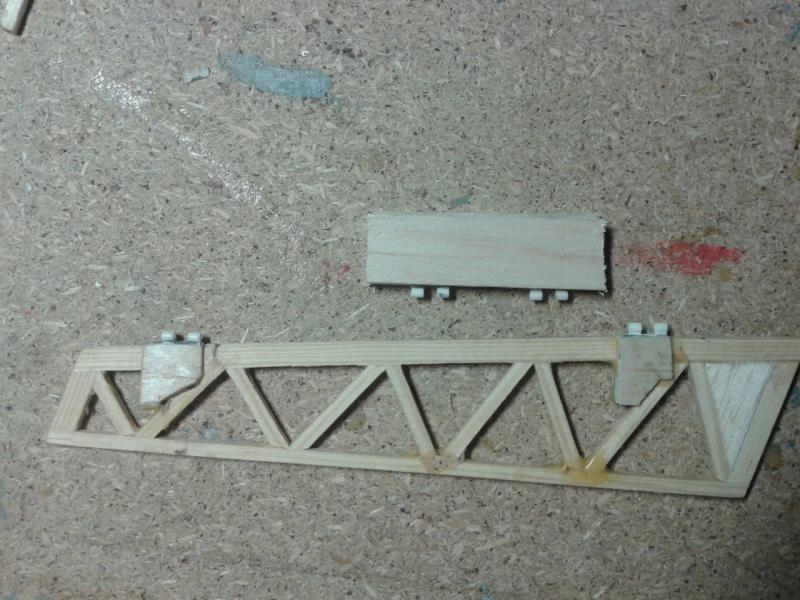

Swoją drogą statecznik gotowy do oklejenia, zawiasy wkleiłem po jednej stronie, patent na mocowanie opracowany (kleją się wzmocnienia)

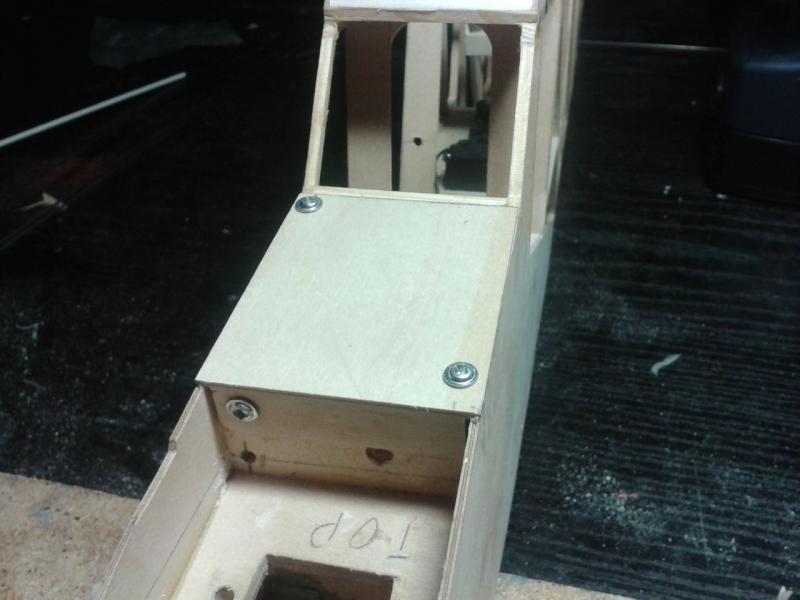

Tak ma się klapka nad zbiornikiem

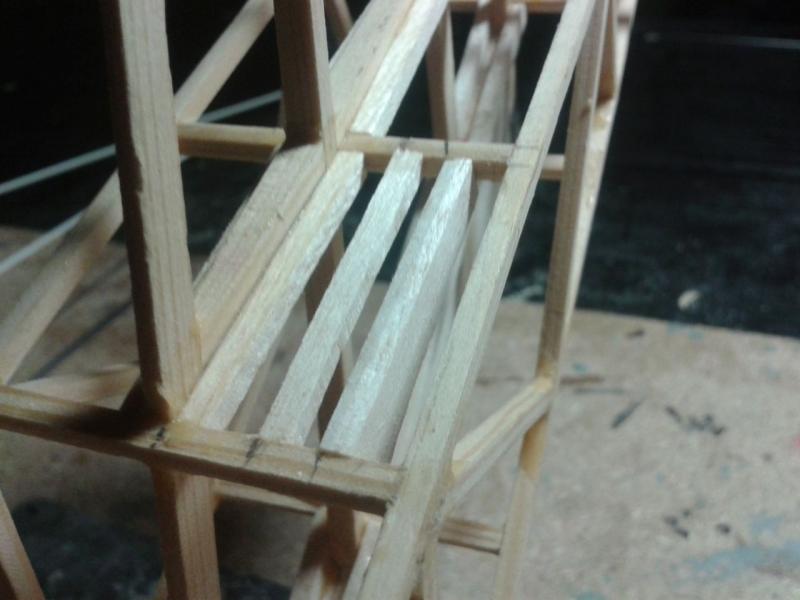

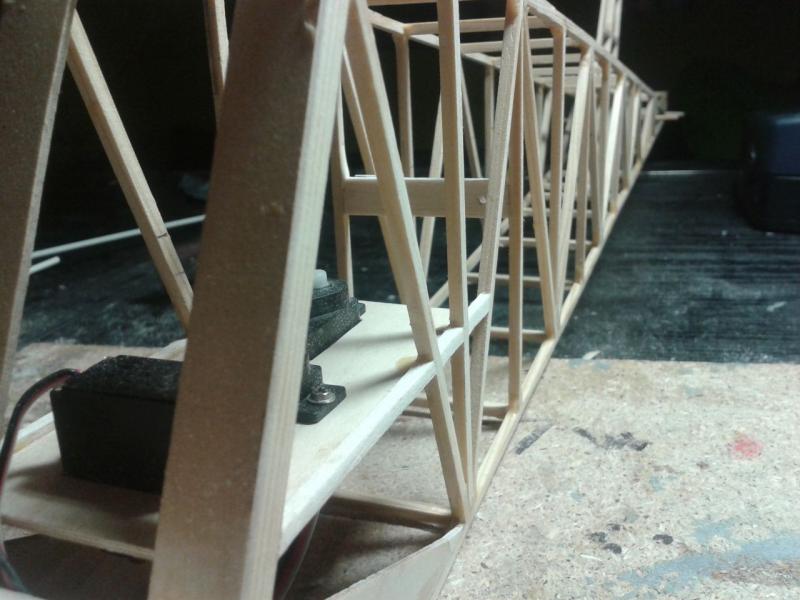

Półka na serwa należycie poprawiona, są też podparcia popychacza a będzie jeszcze na środku

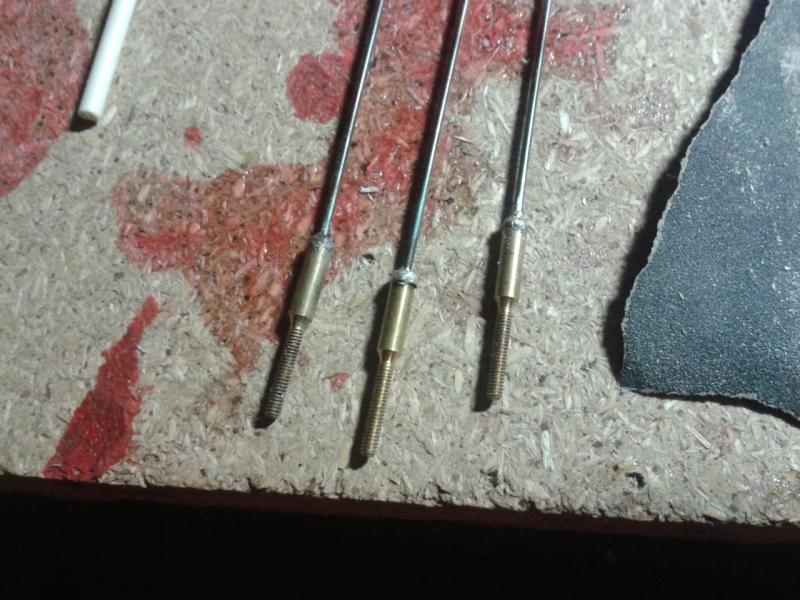

są i zalutowane same popychacze




Nie potrafię wykonać tych p.... nacięć więc zawiasy osadziłem w balsie w wklejam takie pakiety - jak na razie idzie dobrze (ale paskudnie wygląda   :P)




Odnośnik do komentarza
Udostępnij na innych stronach

faktycznie w sosnie ciezko wyciac szpare na zawias, dremelka malego masz ??? tym bys dal rade albo taki dlubak specjalny jest ala nozyk , bo faktycznie nie ciekawie to wyglada , albo malym pilniczkiem plaskim iglakiem sprobuj zeszlifowac z jednej strony tam gdzie ma wejsc zawias i wklej to bedzie rowno, nie bedzie wystawalo z boku nic.

Odnośnik do komentarza
Udostępnij na innych stronach

to ten zawias jest najprostszy:

http://boble.pl/p/310/13875/zawias-plaski-polyester-20x25mm-zawiasy-samoloty-i-osprzet.html

Ja, po wklejeniu takiego zawiasu, pozbywałem się części środkowej podgrzanym pręcikiem pozostawiając po 5m/m po każdej stronie, przez co ster- lotka stawał się bardziej miękki , tworzywko łatwo się topi.

Odnośnik do komentarza
Udostępnij na innych stronach

×
×
