Nasze przeróbki aparatur


robertus

Rekomendowane odpowiedzi

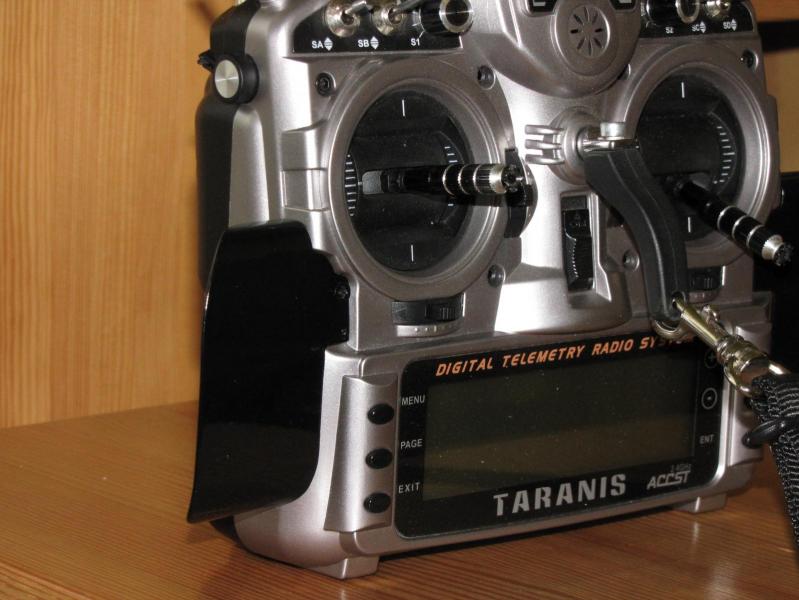

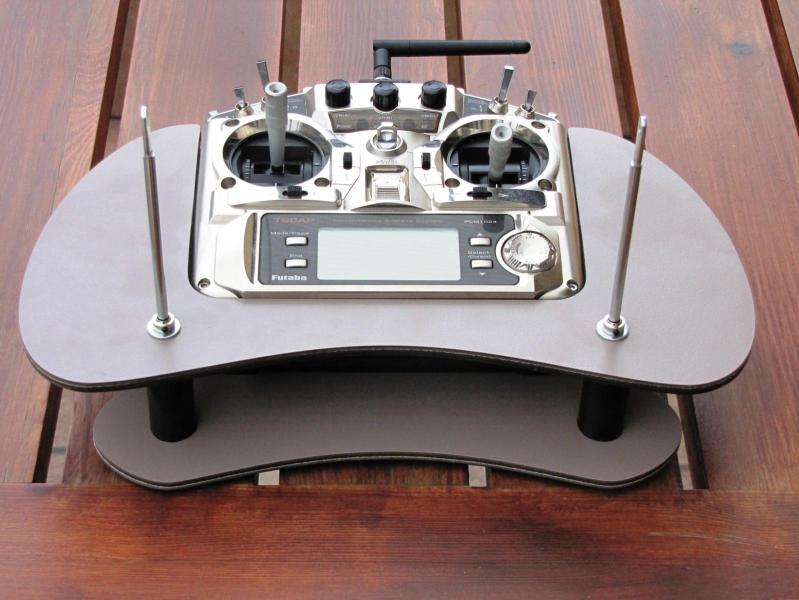

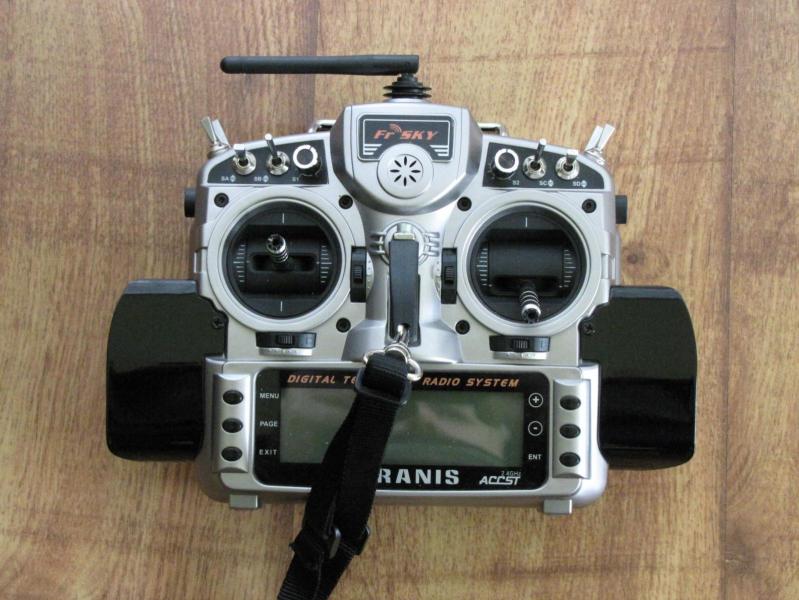

Przeróbki moich aparatur ograniczały się do dorabiania pulpitów. Wiele lat użytkowałem JRMC15 z oryginalnym pulpitem . Gdy kupiłem Futabę 9 cap okazało się ,że nie umiem nią latać na kciuki. Pulpit do niej kosztował jakieś chore pieniądze więc wykonałem go sam.Sprawdzał się doskonale ale miał jedną wadę...wagę. W następnym moim nadajniku wymyśliłem lekkie podpórki pod dłonie które doskonale zastępują pulpit. W tym nadajniku balanser również jest mojego pomysłu gdyż ten dołączony przez producenta bardzo utrudniał dostęp do wyłącznika.




Odnośnik do komentarza
Udostępnij na innych stronach

To ja też pokażę moją przeróbkę.

Do 9x z modułem FrSky DJT dodałem moduł bluetooth, który pozwala na bezprzewodową komunikację z aplikacją telemetrii w telefonie.

Dzięki temu mam vario i napięcie pakietu w słuchawce.



Moduł bluetooth ukryłem w obudowie aparatury, bo był za duży żeby się zmieścić w DJT





Odnośnik do komentarza
Udostępnij na innych stronach

Moduł bluetooth to HC-06-D (można go kupić na aliexpress), który komunikuje się z modułem DJT przy pomocy interfejsu RS232.

Tak naprawdę to wystarczy go podpiąć do pinów z tyłu modułu DJT i jest gotowy do użycia.



Na androida są dwie niezłe aplikacje które obsługują telemetrię w telefonie: FrSky dashboard i FRS logger.

Jeśli mam coś więcej objaśnić czy zrobić zdjęcia, to dajcie znać.

Odnośnik do komentarza
Udostępnij na innych stronach

Podpórki oraz ich sposób mocowania rzeczywiście super. Możesz napisać z czego wykonane, że tak ładnie zaokrąglone i błyszczące?



Jedyny minus dla mnie tego rozwiązania to mocowanie paska, które zasłania wyświetlacz.

Podpórki są z blachy aluminiowej 1,5 mm odpowiednio dopasowane do nadajnika i pomalowane. Co do zasłaniania wyświetlacza przez pasek to powiem tak, jak latam to i tak nie patrzę na wyświetlacz a ponad to taranis umie mówić :)
Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 miesiąc temu...

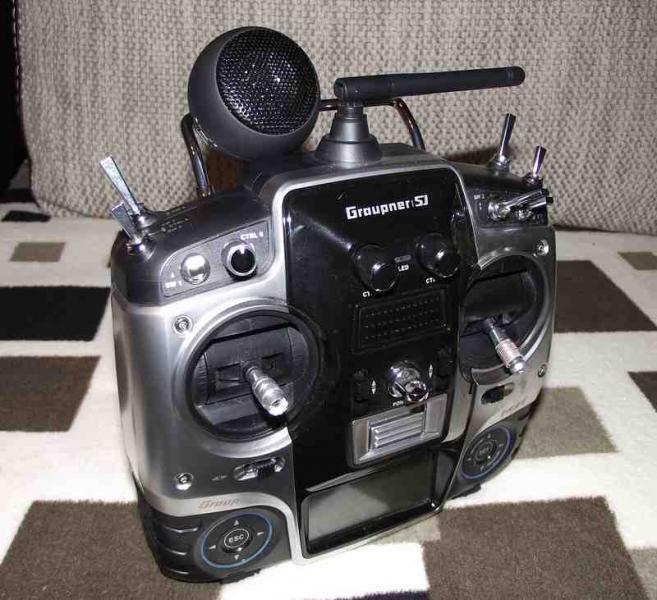

Moje radio zyskało głos. W prawdzie tylko monofonia ale wszystko przed nami ;)

Głośnik ma własne zasilanie. Ładowany przez USB.

Wartość inwestycji 14,99 zł + 40minut na przedłużenie przewodu i dorobienie uchwytu (to z napisem NOKIA).



Jak jestem na lotnisku sam, gada do mnie przez głośnik jak z innymi to grzecznie przez słuchawkę.











Odnośnik do komentarza
Udostępnij na innych stronach

Wracając do tgy - dołożony moduł FRsky wymusił zmiany.

1.Bardzo bolesne wykonanie otworu do przepuszczenia przewodów z modułu do wnętrza nadajnika.


Nie było to niezbędne, bo jest sposób na wykorzystanie fabrycznego złącza modułu do przekazywania danych telemetrii do nadajnika. Wiąże się to z dużą ilością cięć/zmian na pcb w module i w nadajniku. Wybrałem, że te dwa przewody będą jednak po wierzchu a w sylikonowym peszelku połączenie nie przeszkadza i jest odporne na uszkodzenia.



2. Dane telemetrii pojawiły się na wyświetlaczu ale w odczycie przeszkadzała smycz na której wisiał nadajnik.

Dlatego nadajnik wieszam teraz trochę jak pulpit, jednak dalej na smyczy a nie na szelkach.


Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 miesiąc temu...

Jeszcze jedno usprawnienie.

Zasilam głośnik z baterii aparatury przez gniazdo przesyłu danych. Działa idealnie. Dziwię się

że Graupner nie wpadł na ten pomysł. Po wyłączeniu aparatury naturalnie zasilanie w gnieździe

zanika.






P.S.

Zamieniłem standardową baterię NiMH 2000 mAh na LiPO 6000 mAh.

Polecam wszystkim taki zabieg. Pierwsza działała max 3 godziny, nowa jak do teraz

przepracowała 8,5 godz i wskaźnik poziomu baterii pokazuje dopiero połowę.

Jestem pod wrażeniem.





EDIT/02-01-2015 11:07



Informacja jakiej sam kiedyś szukałem... czyli ile wytrzyma graupnerowska bateria 2P1S 6000mAh.

Przygotowując baterię do zimowania postanowiłem używać aż napięcie spadnie w okolice 3,4v.

Po wczorajszych lotach czas pracy aparatury na jednym ładowaniu sięgnął 21 godzin.

Sezon modelarski zamykam do wiosny takim oto ciekawym doświadczeniem.
