Kobuz elektro 2600mm/3500mm


Gość

Rekomendowane odpowiedzi

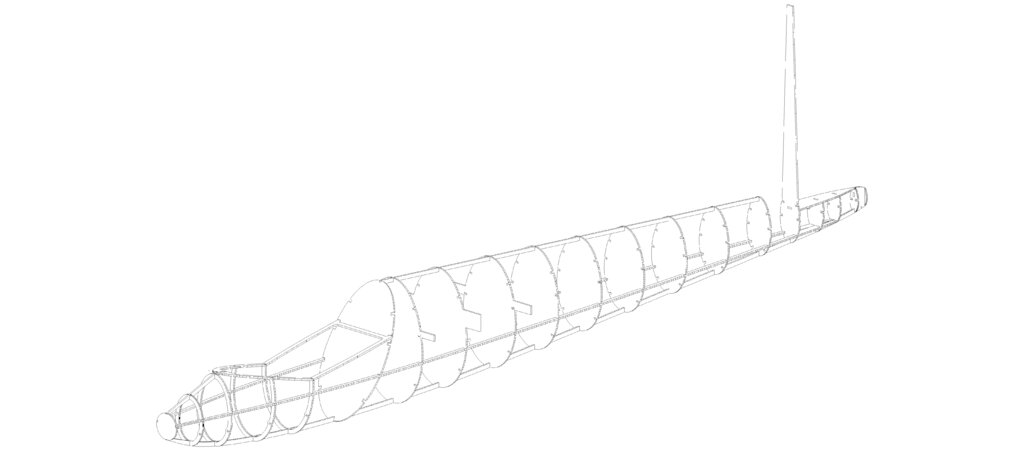

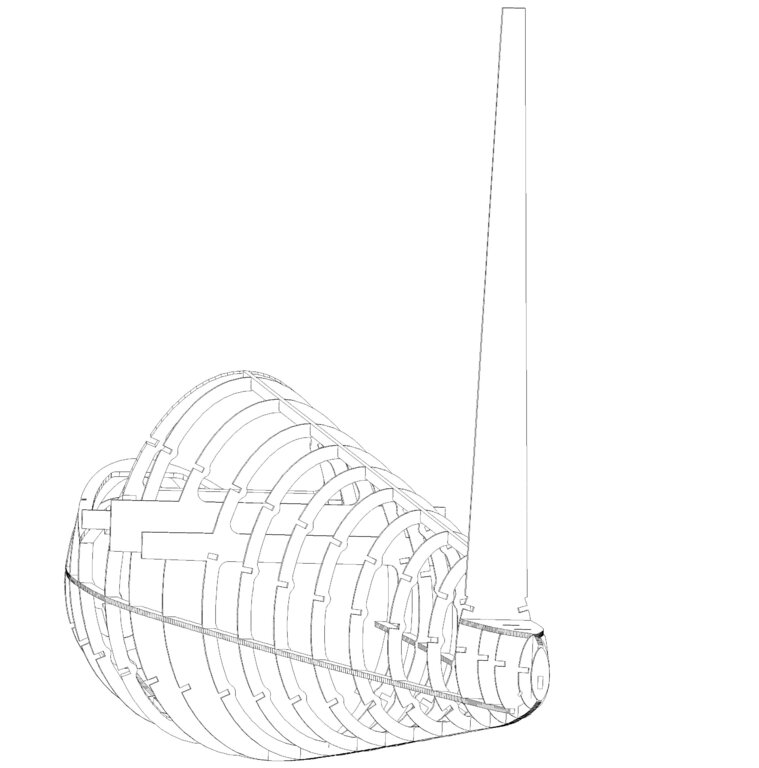

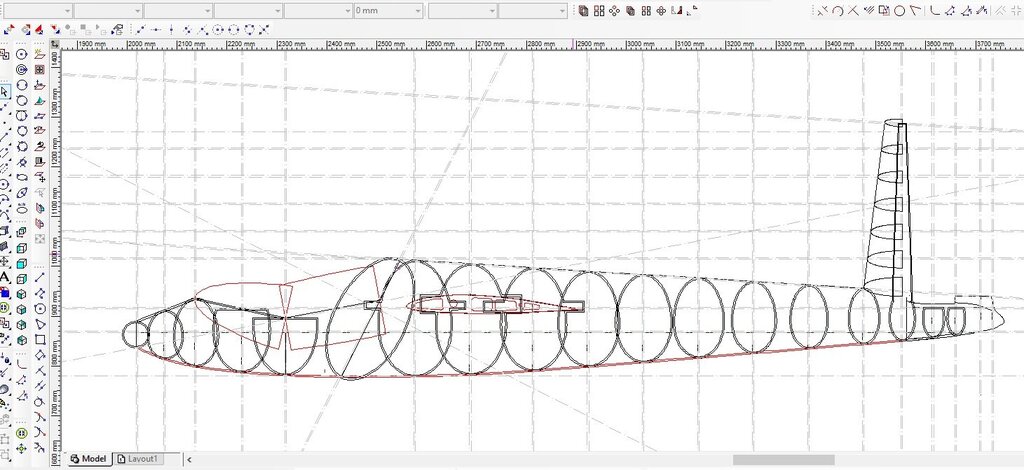

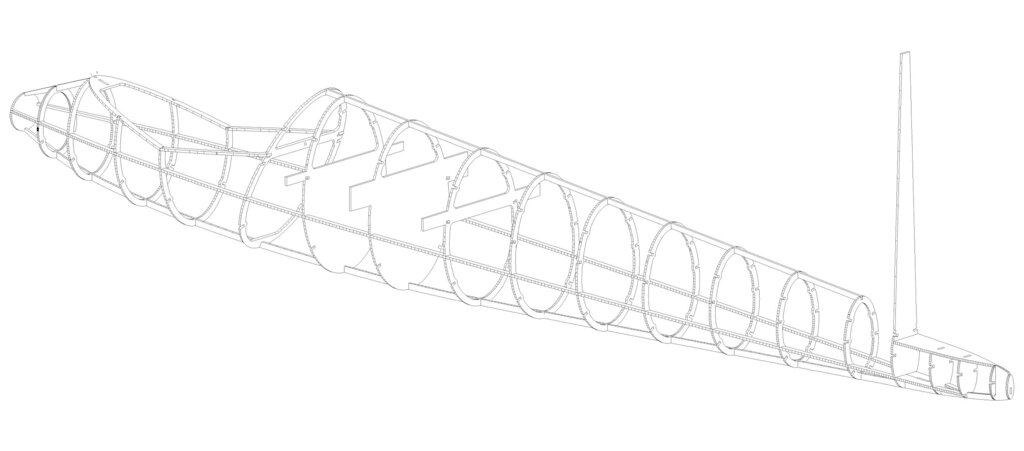

Kadłub okazał się być trochę bardziej upierdliwy niż myślałem. Musiałem przerobić statecznik pionowy co pociągnęło za sobą trochę zmian.  Narysowałem sobie wstępnie mechanikę rozkładanego podwozia  ale to temat na później.


Odnośnik do komentarza
Udostępnij na innych stronach

Narysowałem żeberka centropłata, i przeprojektowałem wręgi  do których umocowane są te żeberka. Łącznik skrzydeł będzie połączony wspornikami z podwoziem więc całość powinna być wystarczająco wytrzymała (nie zawiodłem się jeszcze na taki połączeniu a stosuje je niemal we wszystkich swoich modelach)

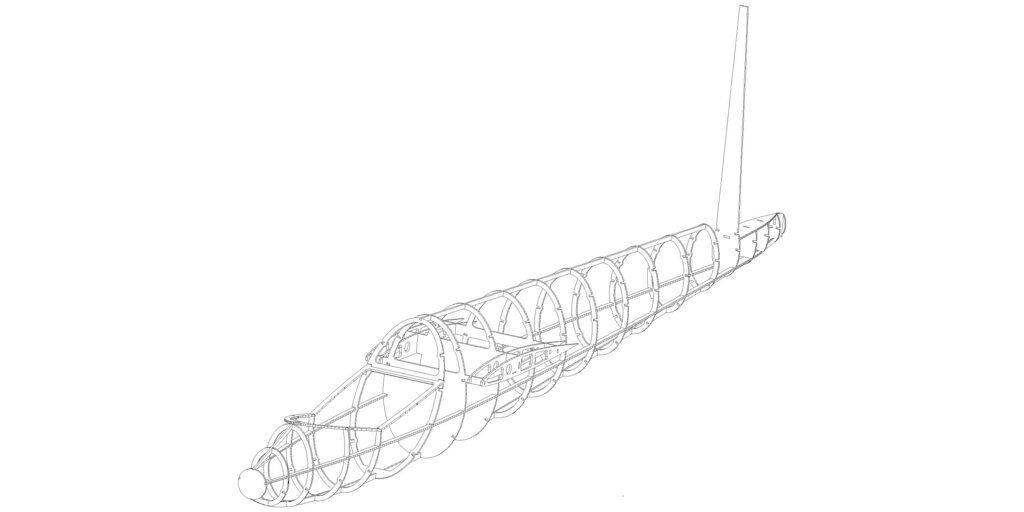

KADNOWY KOBUZ  KADŁUB cent.JPG

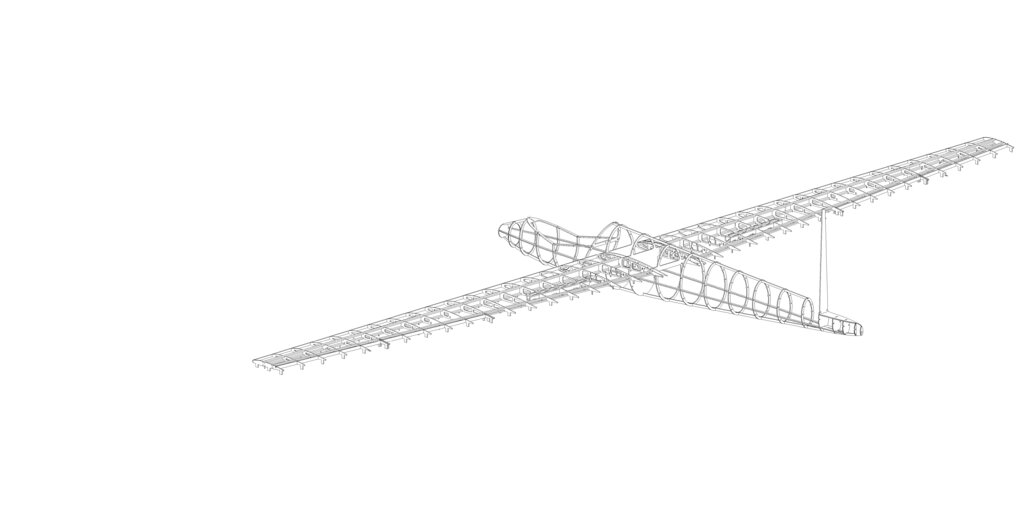

KADNOWY KOBUZ  KADŁUB 3Dnb.JPG

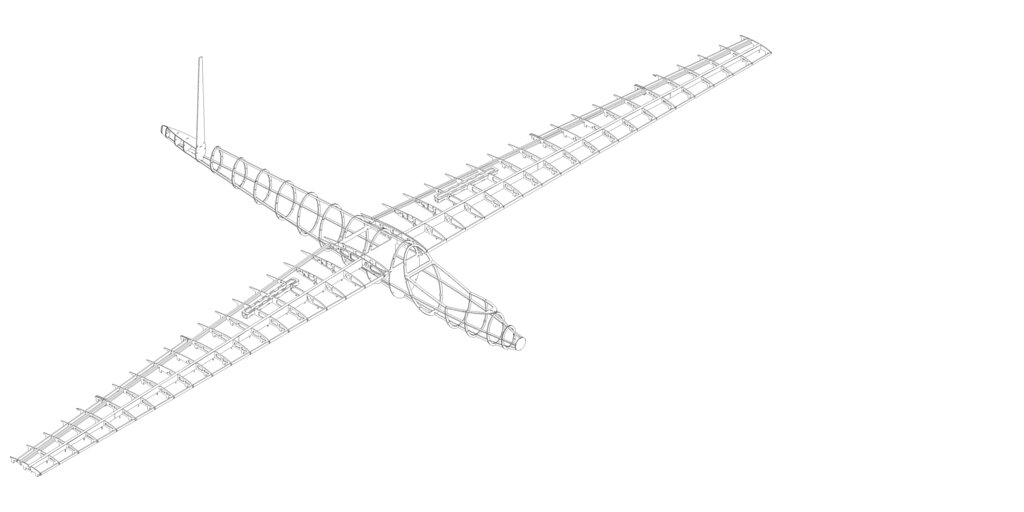

KADNOWY KOBUZ  KADŁUB 3Das1.JPG

Odnośnik do komentarza
Udostępnij na innych stronach

Odkupiłem od kolegi z ADW Kobuza w wersji 2m więc 2,6 stał się nieaktualny. Ten co rysuję ma 3500mm.  Serwa, hamulce mam do niego. Ze względu na wielkość praktycznie całość jest do przerobienia.

 Co do Komara to gdzieś tam rysunki mam a zrobione zostało tyle co na screenie plus przekroje kadłuba i obrys skrzydła z profilami.

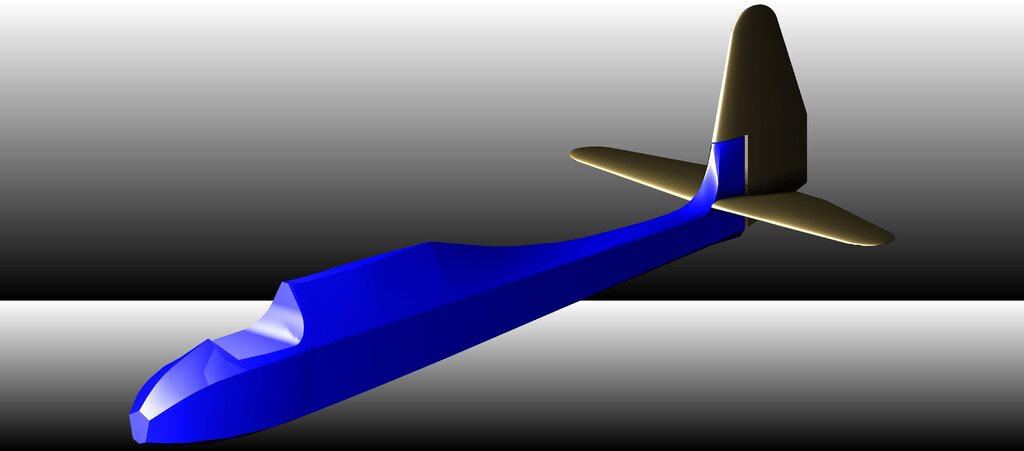

kałub z centropłatem.JPG

Odnośnik do komentarza
Udostępnij na innych stronach

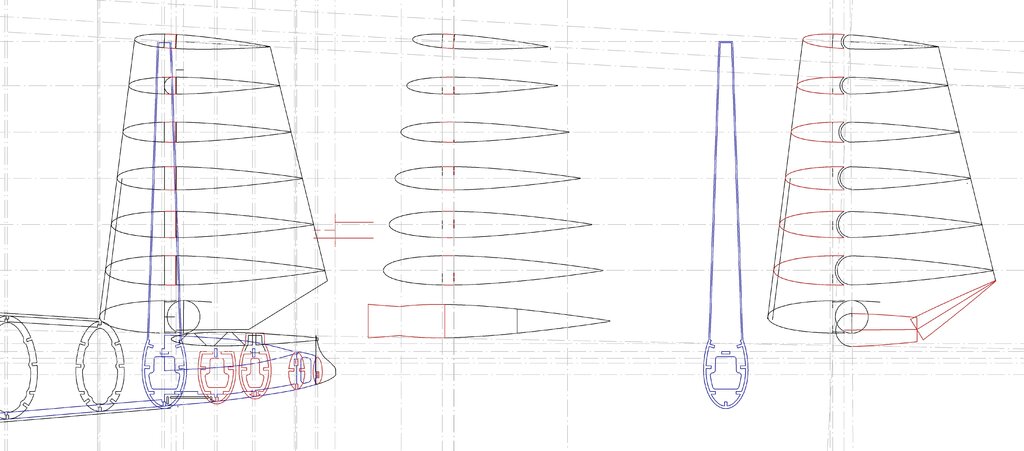

Zabrałem się za rysowanie statecznika pionowego, dziś może ogarnę jeszcze wsporniki zawiasów - oś obrotu SK jest daleko za dźwigarkiem pionowego. Zobaczymy...

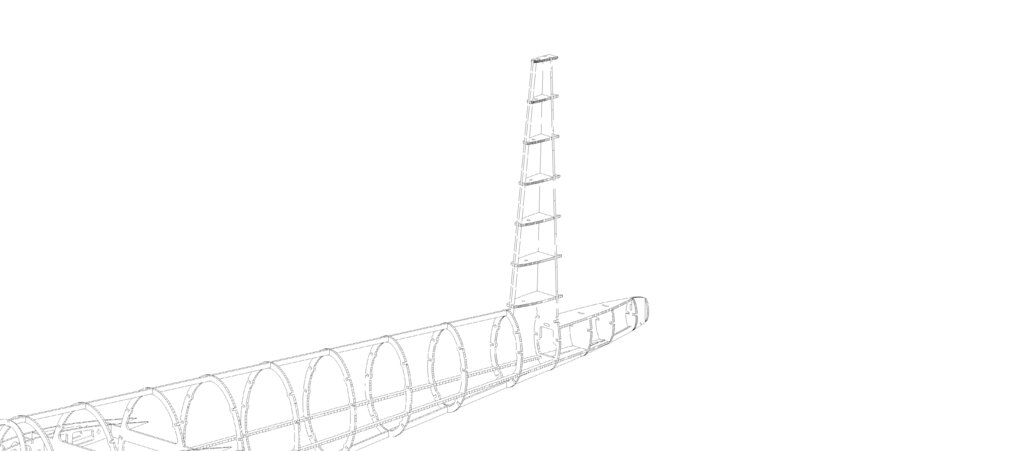

pion 3d.JPG

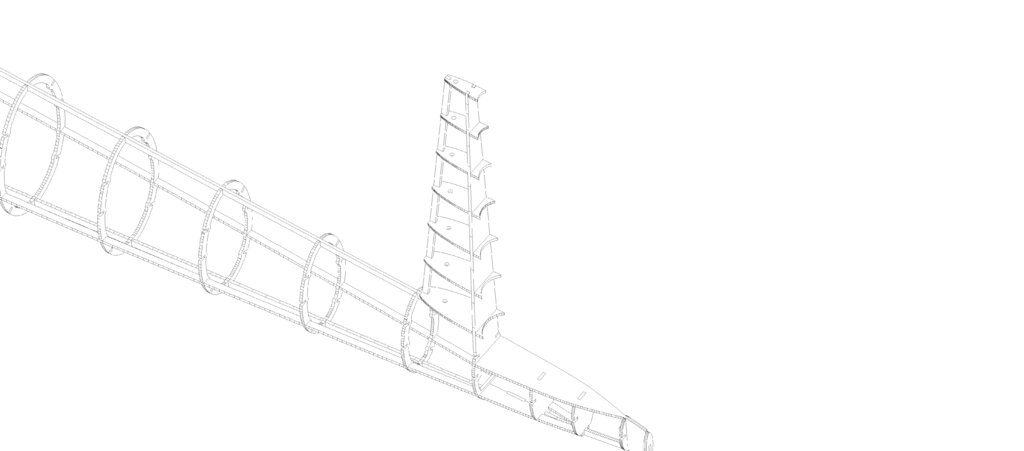

pion 3d1.JPG

Odnośnik do komentarza
Udostępnij na innych stronach

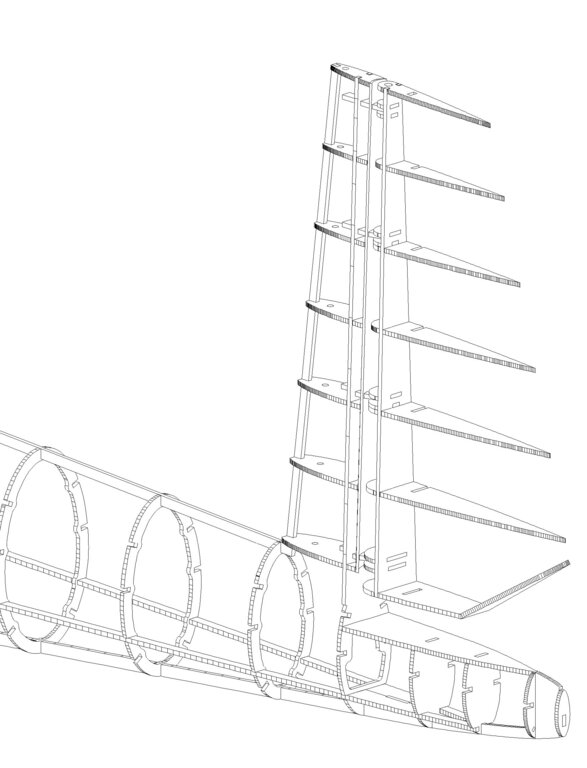

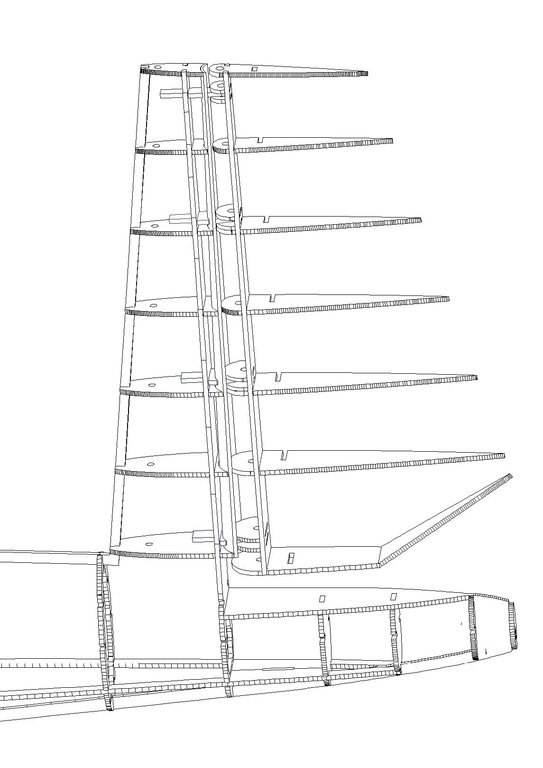

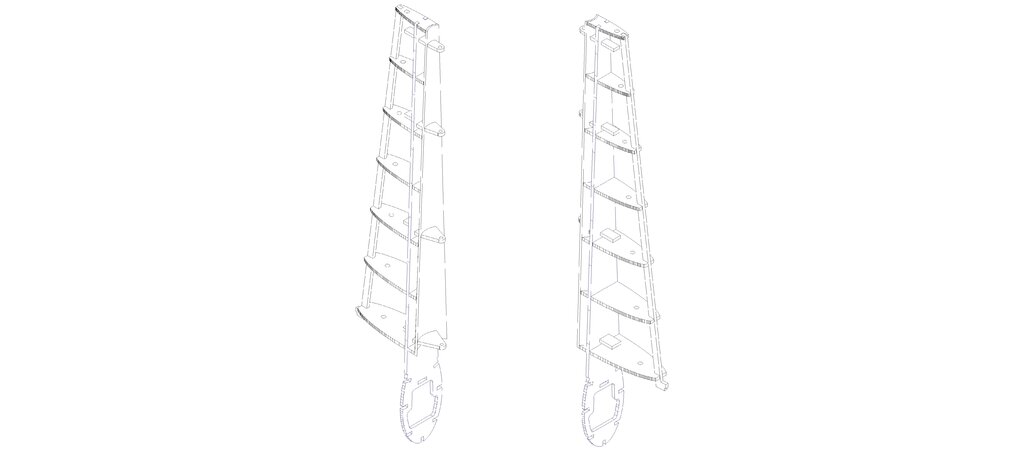

Zmieniłem zawieszenie steru kierunku. Miał być na zawiasach palcowych a będzie na laminatowych wspornikach przez które będzie przechodził pręt 3mm. Ster będzie demotowalny co w przypadku zwykłych zawiasów było by niemożliwe.  Tył statecznika pionowego będzie zamknięty miękką balsą 1,5mm tak jak na screenie. Oczywiście wsporniki będą wklejone w klocki balsowe których na screenach nie ma.

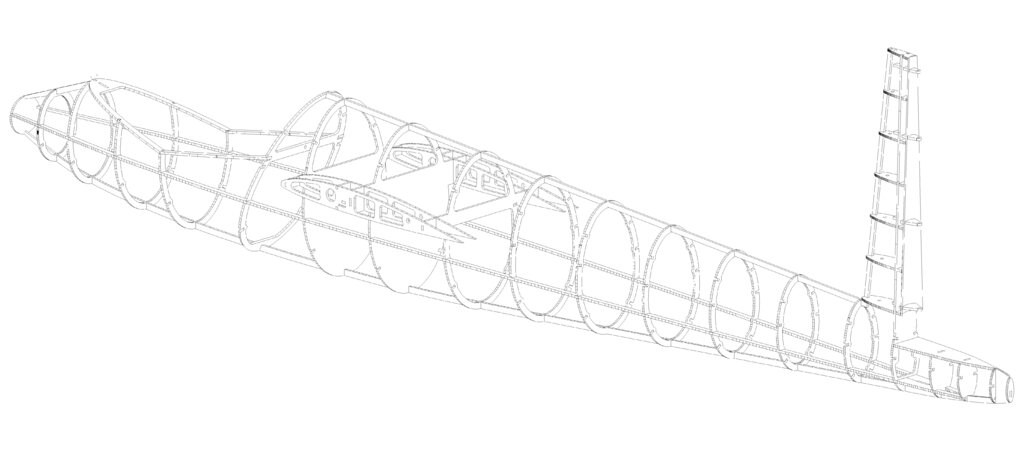

KADNOWY KOBUZ  KADŁUB pionowy.JPG

PION 3D2.JPG

Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki. Dwa ostatnie dni miałem zawalone pracą, wlaśnie wracam z Zielonej Gory wiec i dziś nic nie porysuję. Prawie skończyłem rysować SK.

Trudno określić za jaki czas bedzie to wycinane. .Chcialbym jak najszybciej.

Odnośnik do komentarza
Udostępnij na innych stronach

Dorysowałem dźwigarek pomocniczy SK, łoże statecznika, wprowadziłem kilka zmian ułatwiających montaż.  Do narysowania konstrukcja statecznika poziomego, mechanizm otwieranego podwozia, zaprojektowanie napędów usterzenia i jakieś tam duperele o których zapomniałem a pewnie wyjdą przy ostatecznym zestawianiu 3D.

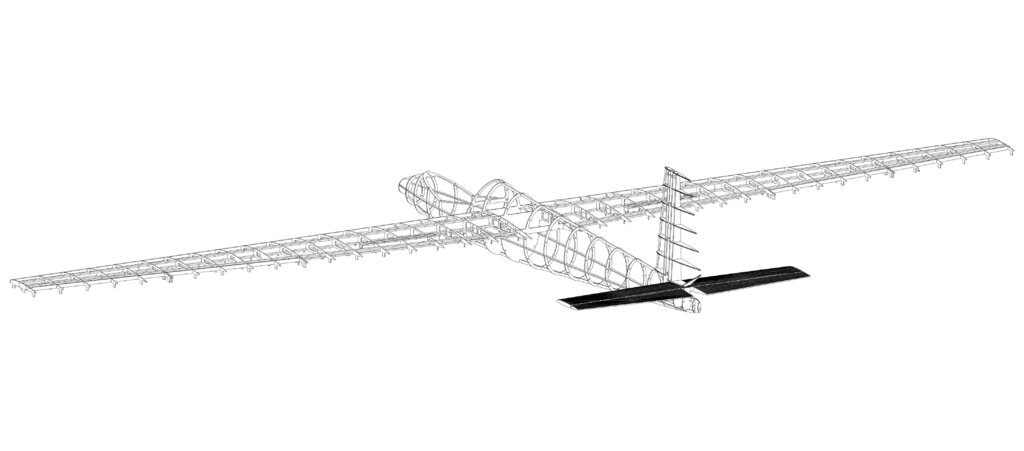

kobuz 75 procent.JPG

Odnośnik do komentarza
Udostępnij na innych stronach

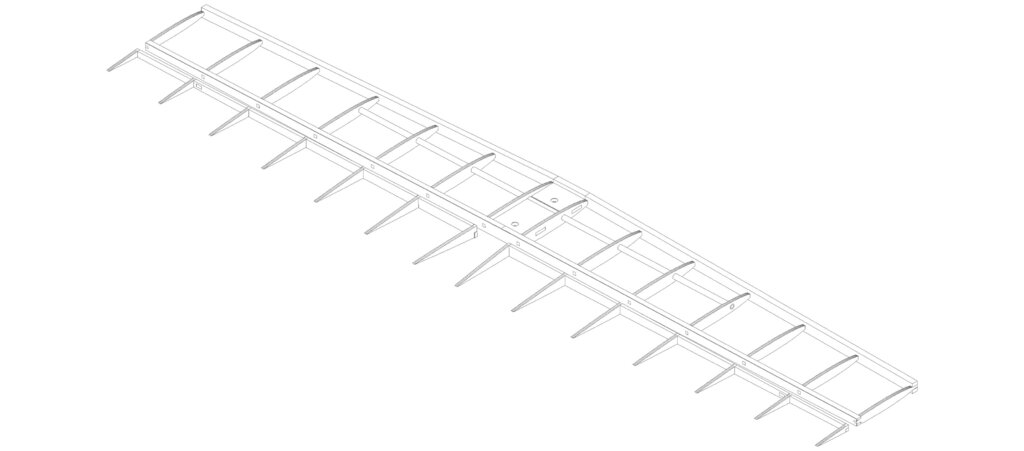

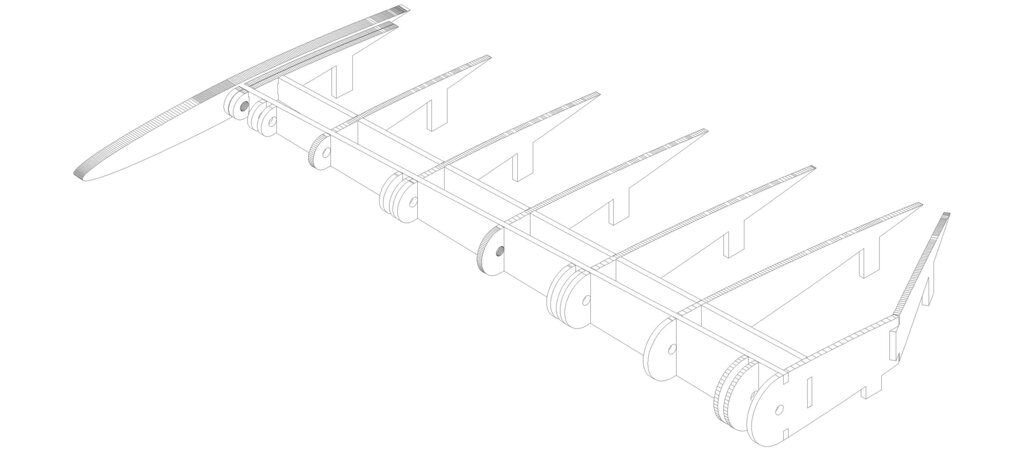

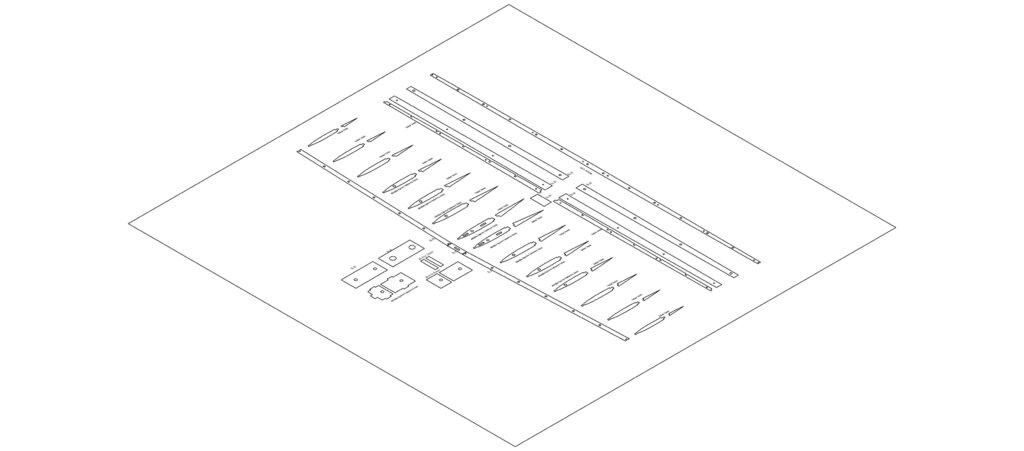

Elementy statecznika narysowane.  Pokrycie nie będzie cięte laserem tak samo jak wzmocnienia zawiasów i dźwigni sterowych. Model nie jest projektowany jako komercyjny KIT więc te elementy wykonam sam.  Oczywiście stopki montażowe będą.

STAT JPG.JPG

Odnośnik do komentarza
Udostępnij na innych stronach

Łacznik to rura węglowa lub duralowa 18mm i pomocniczy 6 albo 8mm.  Pierwsze 4 zebra skrzydla są ze sklejki brzozowej 2mm.

 Co do hamulca, raczej nie bedę go przesuwał. Opcja jest zawsze tylko że wymaga przeprojektowania kilku elementów a tego mi się już nie chce robić.

 Jak koncepcja sie sprawdzi to pewnie udostępnię pliki bo kitow to na pewno z tego nie będzie. Zostalo mi do zaprojektowania podwozie.  Mechanikę już ogarnąlem natomiast zostaje kwestia amoryzacji.
