sławek

Skrzydełko "BAD PIXEL"

Recommended Posts

W życiu nie brałem udziału w konkursach -jest okazja a sądząc po ilości zgłoszeń mam już na starcie szanse  na "brąz" :)



CEL-z powodu remontu w firmie siedzę w niej po godzinach  by dopilnować dobytku (czyli robię za ciecia :\ )  .

Naturalnie nie mam tu żadnego warsztatu a z narzędzi tylko nóż i linijkę więc z czarami nad modelem będzie krucho ale zamiast psuć oczy przed monitorem lepiej coś potworzyć , przynajmniej tak prostego .



Założenia - są zdeprymowane warunkami , a właściwie ich brakiem- do budowy modelu

Czyli cóż można najprościej zrobić - skrzydełko EPP !



Mam skrzydła /rdzenie z epp o rozpiętości 1.2m  a że nie podobają mi się tego typu konstrukcje gdzie wyposażenie jest "naklejone" na skrzydło i wygląda to jak jeż   pomyślałem o uatrakcyjnieniu takich klasyków jakimś kadłubem, może i kabinką

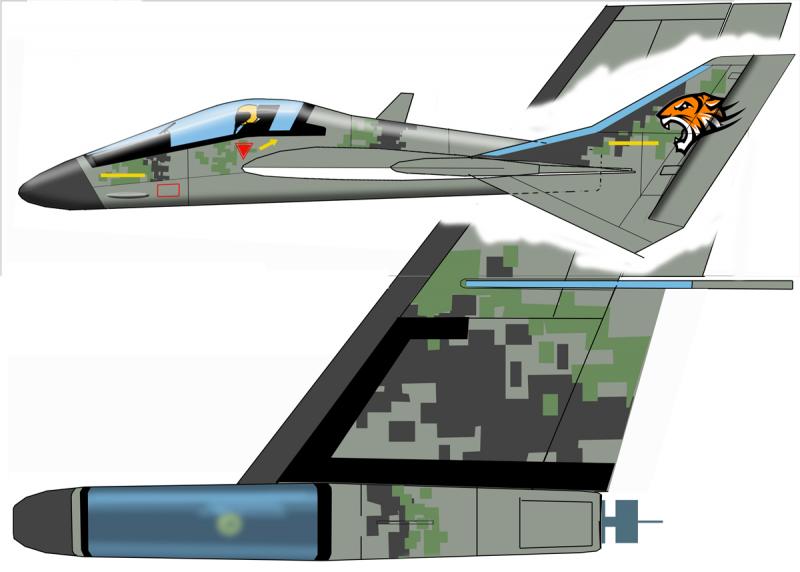

Wstępny koncept



W sumie to będzie taki "odpadowiec"  : ścinki i inne pozostałości  -wszystko z EPP

Myślę że płatowiec będzie  przyjazny szerokiej skali napędów -od popularnych Emaxów CF  po bardziej agresywny napęd.

Ja planuje wstawić starego TP 2409-12 -zobaczymy czy coś jeszcze potrafi ...



PS nie mówcie nikomu że w pracy kleje model ;)

  • Upvote 1

Share this post


Link to post
Share on other sites

Będę pierwszy który podpierdzieli ;-) fajny pomysł na zagospodarowanie teoretycznie " wolnego " czasu. Zobaczymy co z tego wyjdzie. Zasiadam na widowni ;-)



Wysłane z mojego GT-I9300 za pomocą Tapatalk 2

Share this post


Link to post
Share on other sites

Jedyne na co bym zwrócił uwage to te pionowe stery, przy lądowaniu skrzydłem mogą się odłamać

Share this post


Link to post
Share on other sites

Dobrze Mateusz zauważył - wrażliwe na uszkodzenie stateczniki w części POD skrzydłem , bo to miałeś na myśli?.

Naszkicowałem tak z premedytacją - dolna część będzie odpowiednio wzmocniona i będzie stanowić swego rodzaju mix  :   -zabezpieczenie śmigła / szczątkowe podwozie  .

Była by wtedy możliwość lądowania choćby na betonie bez "drapania brzucha"



Ale  ten fragment to na razie idea a wszelkie wzmocnienia i usztywnienia mogą wpłynąć na wagę i wygląd  a czy będzie to można zrobić sensownie w spartańskich warunkach "warsztatowych"  i materiałowych -  zobaczymy .







Share this post


Link to post
Share on other sites

No to "jadziem"  po mału ;

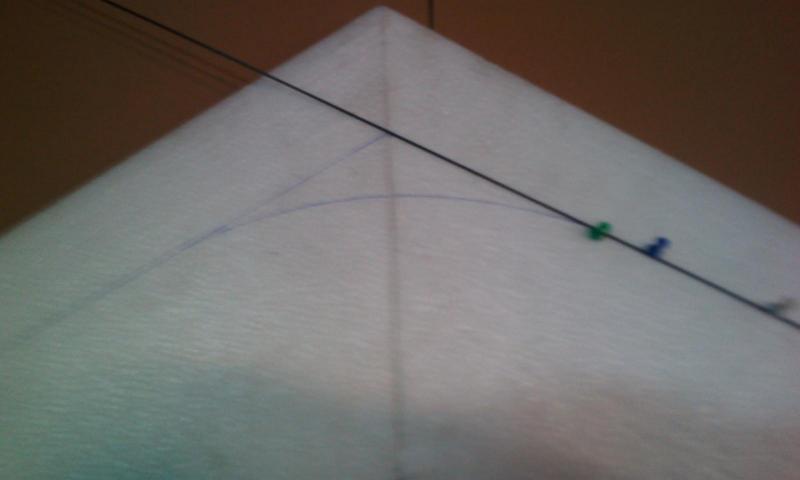

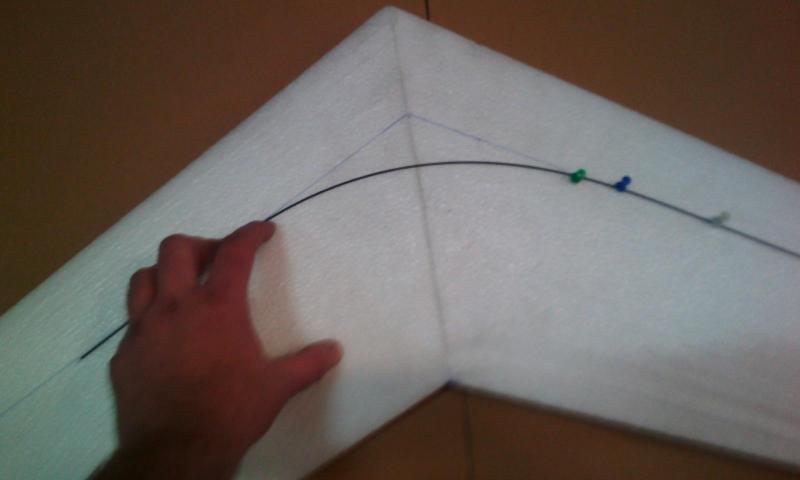

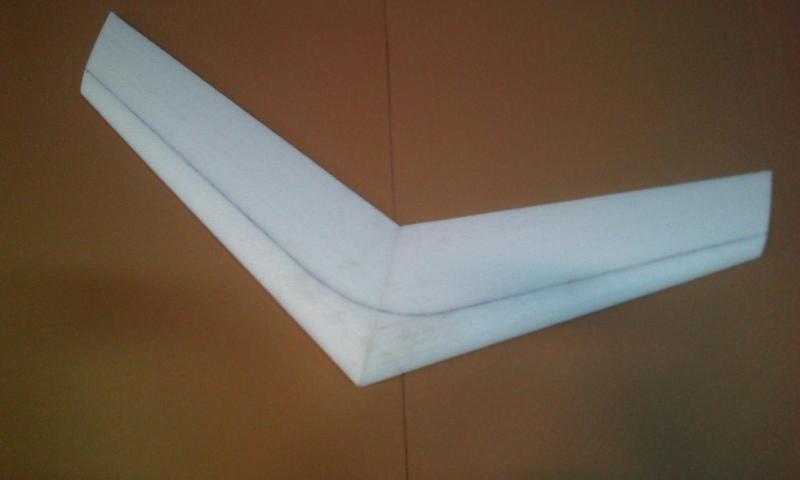

Po sklejeniu polówek skrzydła trzeba było zaznaczyć linie cięcia szpar na węgle




Usztywniłem szpilkami pręt by można było nadać mu wygięcie i je odrysować ,

Można było narysować to   odręcznie ale wolałem zrobić to zgodnie z  wygięciem węgla- w ten sposób mam tylko niezbędne prężenie  dźwigaru  bez zbędnej walki  np ze byt ostrym łukiem  wycięcia ...







Identycznie postąpiłem na spodzie  z tym że tu już trzeba uważać ze wzniosami ,wygięciem  skrzydła przed wpuszczeniem  CA  -po tej operacji niema już możliwości tego poprawienia .

W miarę gruby profil i dobre- ścisłe  EPP pozwala mi  na odpuszczenie sobie kolejnych wzmocnień w płacie .

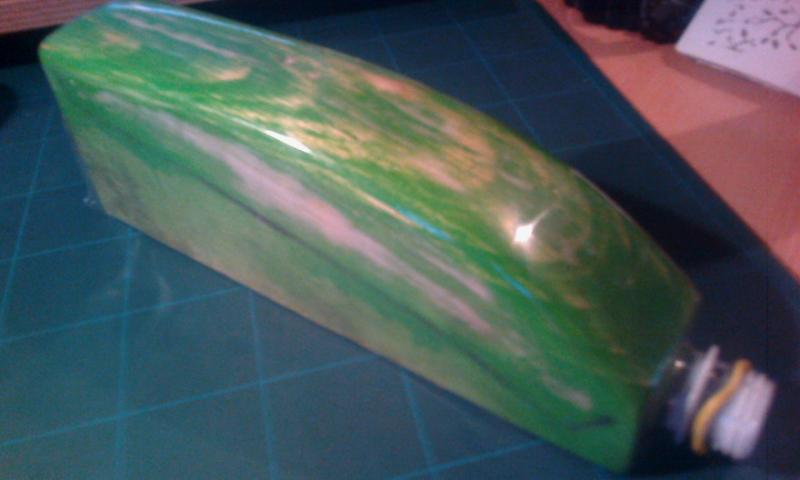

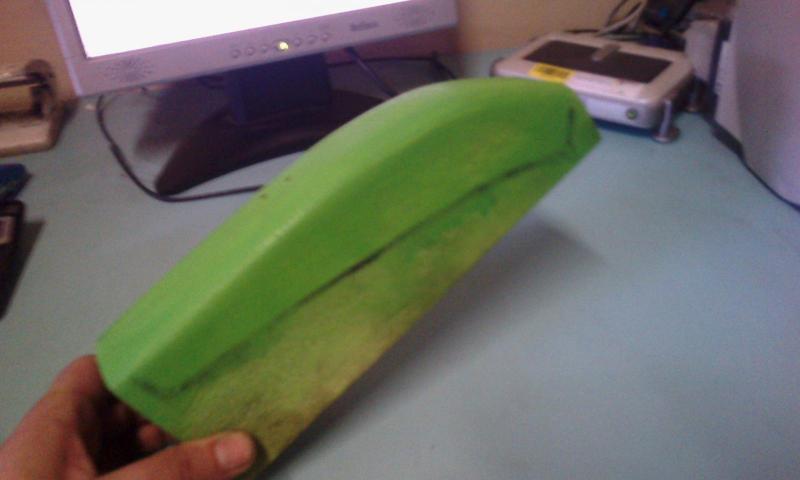

Znalazłem akurat odpowiedni klocek drewna na kopyto kabiny - wycięta jej sylwetka a kolorek rzucony tylko dla lepszej obserwacji powierzchni szlifowania  - cały kadłub będzie utrzymany w tym tonie -pudełko z zaokrąglonymi brzegami  .




Koniecznie muszę  zmienić telefon ,aktualny robi zdjęcia żenująco  ...

Share this post


Link to post
Share on other sites

Małe postępy (chwilowo nie było siedzenia w pracy ;)  )

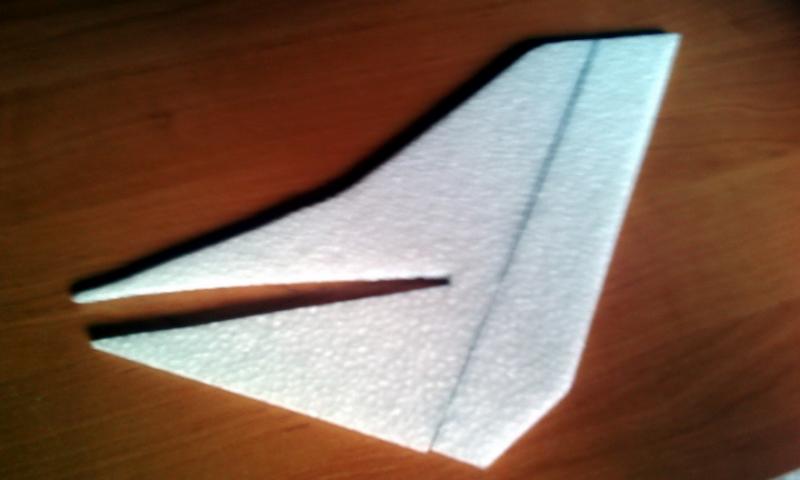

Stateczniki pionowe




Jak pisałem na wstępie -model ze ścinek -oba stateczniki  wykonane z 3 kawałków EPP każdy  ,cześć górna ,dolna i "ster"  miedzy tę ostatnią cześć a resztę wkleiłem płaskownik węglowy.

Kadłub będzie już sklejany z większych kawałków.



A co do wzmocnienia dolnej części stateczników - pomysł nr1


Drut stal powiedzmy 1.5mm  częściowo wklejony w skrzydło , (możliwe że wpuszczony w plastikowe lub węglowe rurki by zwiększyć powierzchnie klejenia )  reszta  obok usterzenia  tworzy sprężyste "podwozie" - ślizg  .



Przygotowuję "kalki"  -prawdopodobnie druk będzie na zwykłym papierze a "naklejki" nakleję na mokro  Wikolem.


Zbieranina  :kokpit z A-10  , grafik z netu i  naklejek z PERKJETS / 6MMFLYRC :)

OJ!! byle nie zrobić pstrokacizny na modelu.......

Kobitki do przeskalowania w dół  i do wyboru  lub wstawię jakieś szczęki zamiast nich... ...dekoracje dopracuję po pomalowaniu modelu  .

Share this post


Link to post
Share on other sites

Prace remontowe w pracy ruszyły po nie oczekiwanych przerwach ,więc ruszyłem i ja

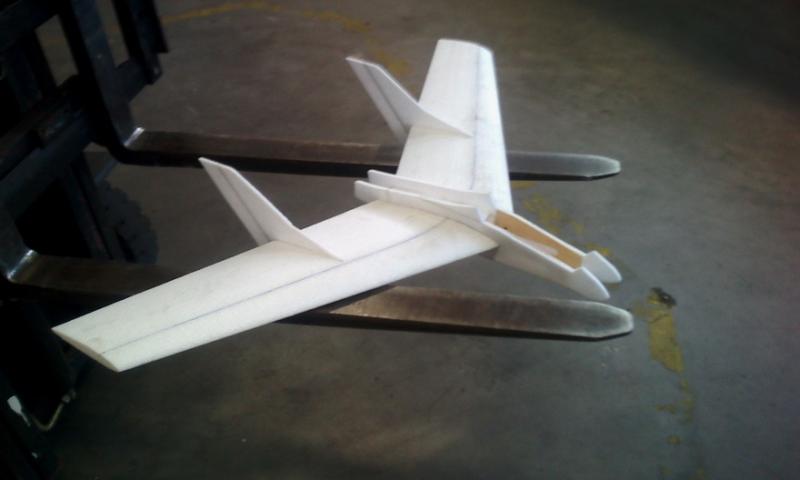

Kadłub (przede wszystkim burty)   to istny Frankenstein -posklejany z rożnych kawałków  wiec skrzętnie ominę ich fotografie :)

Szpary wentylujące będą dwie- jedna widać na spodzie -dla regulatora  , a druga będzie w dziobie dla pakietu

Dodatkowo blisko silnika będzie szpara wylotowa.

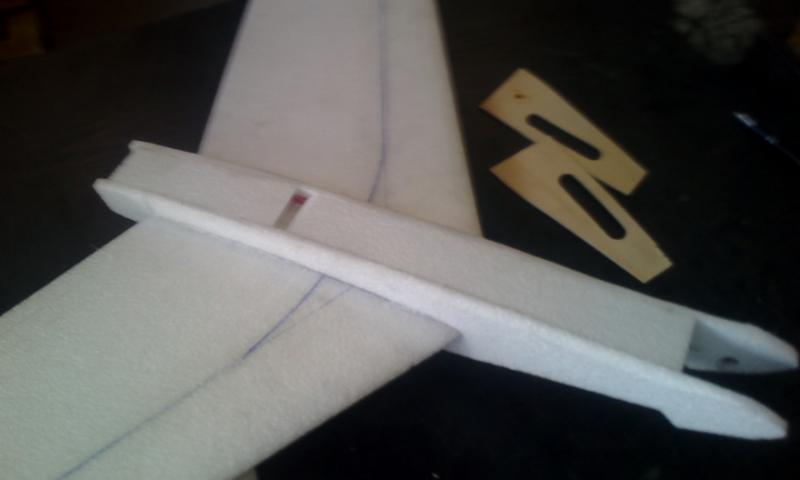

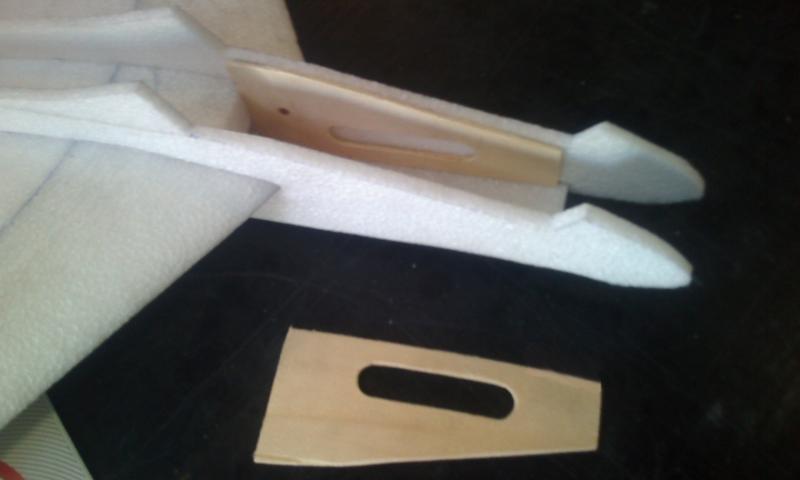

Wzmocnieniem przodu (swego rodzaju -sejf dla pakietu) są wstawki ze  skrzynki/owocówki  -brak możliwości wycięcia w pracy  otworów ulgowych   zrekompensowałem istniejącymi otworami w skrzynce  . więcej nie potrzeba -nie jest ciężka ale i nie grzeszy wytrzymałością .





Na koniec dnia małe ważenie aktualnego stanu -nie jest źle : półtorej tony nie waży :)


















Share this post


Link to post
Share on other sites

Niedawno trafiłem na takie skrzydło, może się przyda...  ;)


Share this post


Link to post
Share on other sites

Lubię Cole z biedronki -  zawsze to mówię gdy ktoś się spiera na temat wyższości Coca Coli nad Pepsi Colą :)

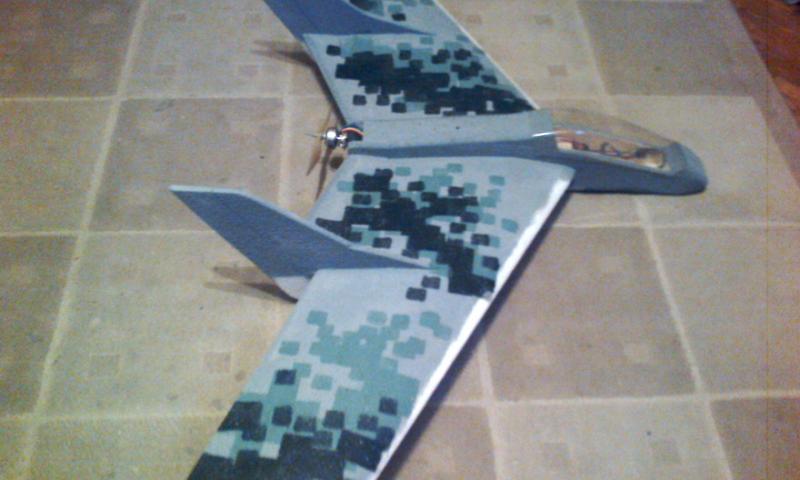

Kadłub zamknięty , mogłem dzięki temu rozpocząć malowanie ; gąbką wyciętą w kwadracik  - Kostki nie wyszły idealnie (się poprawi )  .






Model wylądował w domu - po tym poście zdjęcia będą już lepsze .



Panowie sklejajcie coś!!  te skrzydełko z odpadów i kiepską relacja i jeszcze gorszymi zdjęciami jest jedynym sklejanym na razie modelem w konkursie !!??

  • Upvote 1

Share this post


Link to post
Share on other sites

Te malowanie  to była tylko baza do dalszego domalowywania "kostek"  - ręczna radosna twórczość  - poszedłem na żywioł

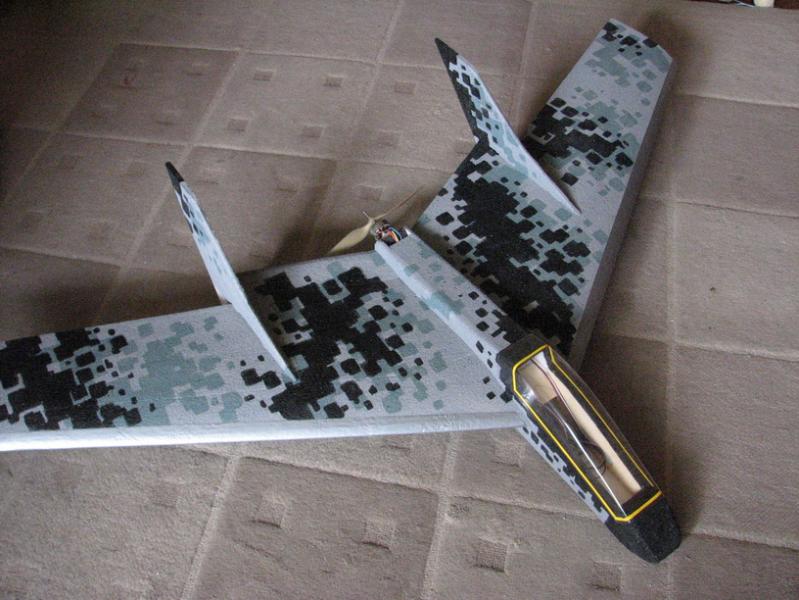

Poniżej ostateczny  efekt malowania góry modelu

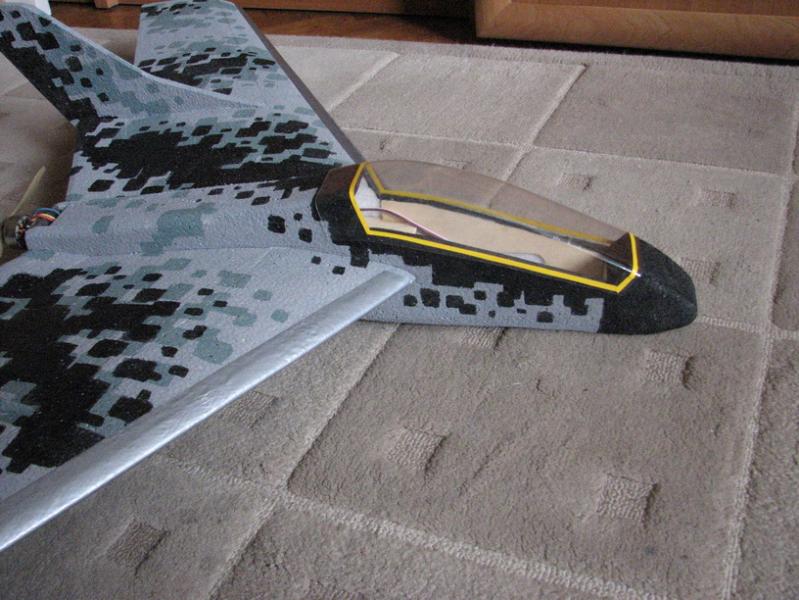

"Wnętrze" kokpitu  będzie czarne więc  by optycznie podkreślić oszklenie prowizorycznie je obramowałem .

Ten żółty plus drobne dekoracje/naklejki  powinny troszkę ożywić całość.

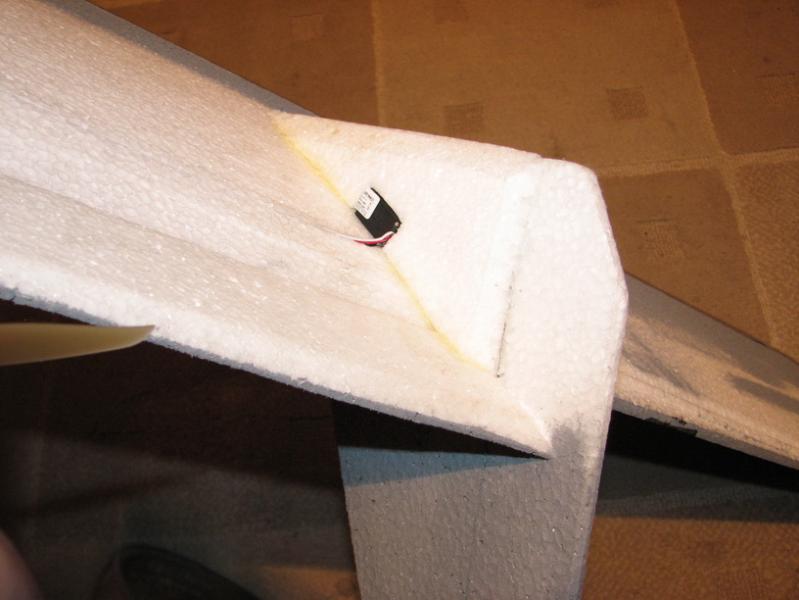

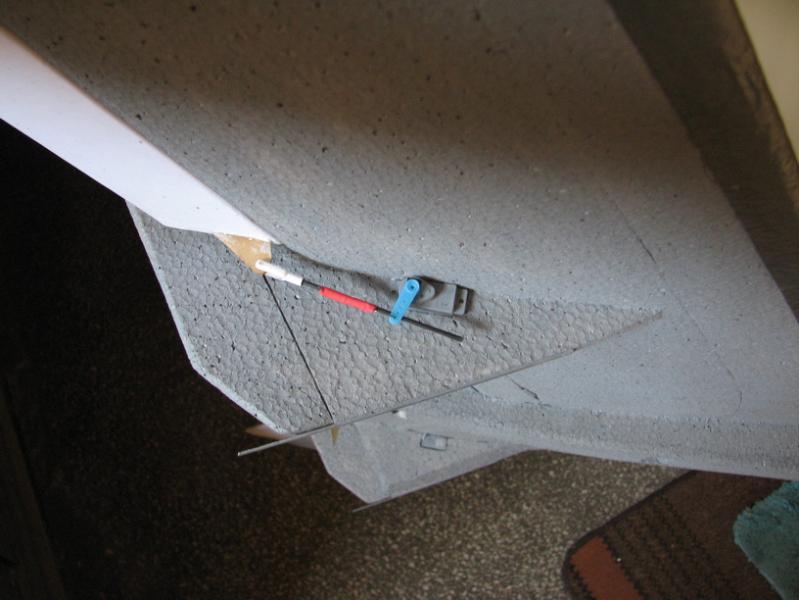

Serwa wstawiłem w pogrubione dolne części stateczników pionowych  .

Stateczniki są tam teraz na tyle szerokie by serwa były ładnie schowane a same stateczniki na tyle sztywne by mogły spełnić namiastkę podwozia/podpór  przy lądowaniu




Pozostało pomalować spód ,nakleić drobne grafiki  ,dorobić lotki , oszklenie przygotować jako "klapkę" dla pakietu i to by było na tyle .

Modelu jeszcze nie ważyłem ale przy śmigle 7x5 i pakiecie 1500mAh ciąg grubo przekracza wagę modelu





Ale ciąg dalszy prawdopodobnie za 3 tygodnie -w końcu wakacje .



PS zastanawiam się nad malowaniem lotek - albo kontynuacja malowania reszty  albo lotki białe  z TYLKO kontynuacją czarnych kostek  ... a może jeszcze coś innego

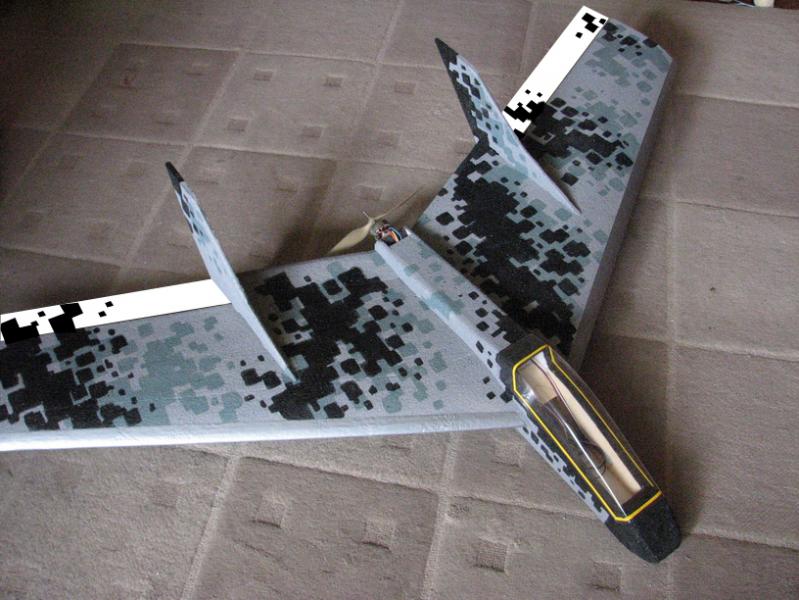

Poniżej symulacja pomysłu białych lotek




Share this post


Link to post
Share on other sites

Skoro efekt komputerowy to i nazwa też taka musi być :)    - "BAD PIXEL"   mam nadzieję że nie będzie taki bardzo "bad"  .....

Share this post


Link to post
Share on other sites

Drobne posunięcia w budowie




Lotki - planowałem je z balsy ale skoro miał to być model z odpadków skleiłem je z dwóch warstw "cezara" 3mm  i okleiłem papierem drukarkowym na wikol -wyszło bardzo sztywno i lekko .







"Naklejki" wydrukowane na zwykłym papierze i  naklejone na mokro wikolem

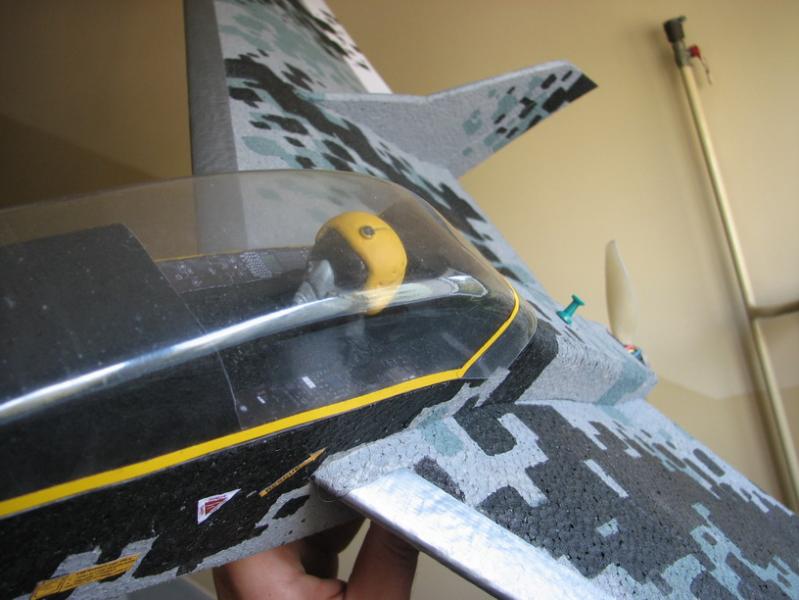

Pilot a właściwie jego głowa to kulka styroduru oklejona aquakitem  na którym uformowałem detale hełmu..

Pinezka tymczasowo-zaznaczyłem SC :)

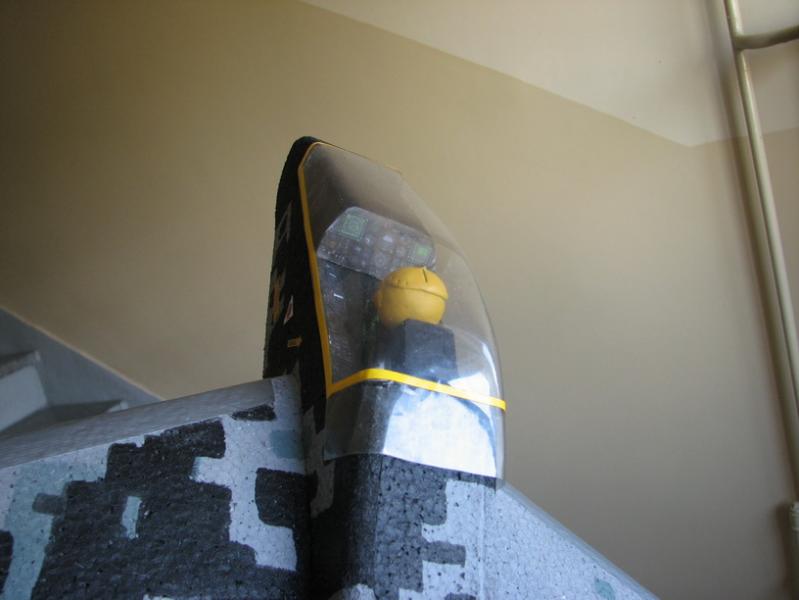

Kabina jeszcze ma nie odcięty lub pomalowany  tył - jeszcze nie wymyśliłem sposobu zaczepiania kabiny /klapki






Napęd lotek -popychacze i orczyki też  z "odzysku" po rozbitym modelu .

Widać też węglowe wzmocnienie natarcia dolnej części stateczników pionowych.







  • Upvote 1

Share this post


Link to post
Share on other sites

Sławek



ze względu na zaawansowanie projektów oraz niesprzyjającą pogodę obowiązuje nowy kalendarz konkursu:



Kalendarz konkursu:



1. Zgłaszanie modeli: do 31 lipca 2015. Rozpoczęcie relacji z budowy modelu pod tematem Konkursowym jest traktowane jako zgłoszenie się do konkursu i akceptację jego warunków.

2. Zakończenie konkursu: przedłużono do 30 października

3. Ogłoszenie wyników: do 9 listopada

Share this post


Link to post
Share on other sites

Termin mija a model nie oblatany ....



Może przynajmniej podsumuje temat  :)



-skrzydło wykonałem  z rdzenia EPP o profilu zbliżonym lub identycznym z Zagi

-natarcie oklejone zbrojoną taśmą klejącą

-pozostałe elementy z odpadów epp o grubości 1cm

-malowany emaliami akrylowymi

-rozpiętość 120cm

-silnik TP 2409-12 (ciąg znacznie przekracza masę modelu)

-regulator 30A

-2szt serw 9g

-waga do lotu ~580g przy lipolu 1300mAh

-długi przód kadłuba pozwala na swobodne przesuwanie pakietu -w sensie dużej rozpiętości regulacji SC i przede wszystkim  korzystania z rożnych pojemnościowo  pakietów



Koszt modelu był dla mnie praktycznie żaden  -rdzenie otrzymałem gratis (posiadały łatwe do usunięcia wady)

a reszta materiałów  a nawet wyposażenia z szuflady o nazwie:     "kiedyś się przyda   /  szkoda wyrzucić "



Niestety chęci nie idą w parze z czasem i mimo że model był prozaicznie prosty w budowie nie zdążyłem z finałem czyli oblotem .

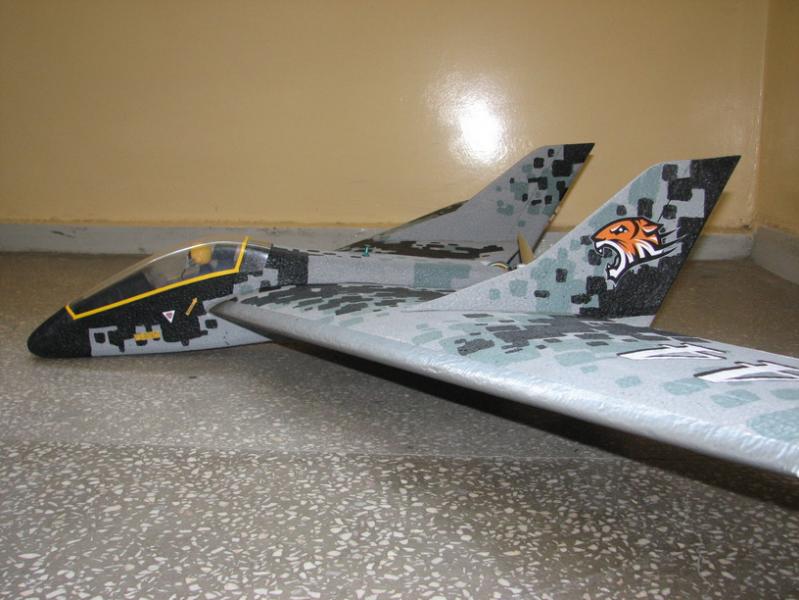

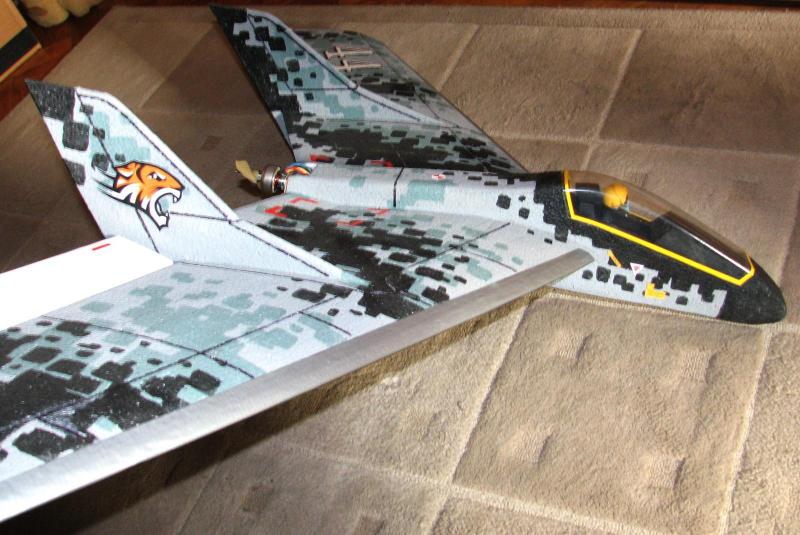

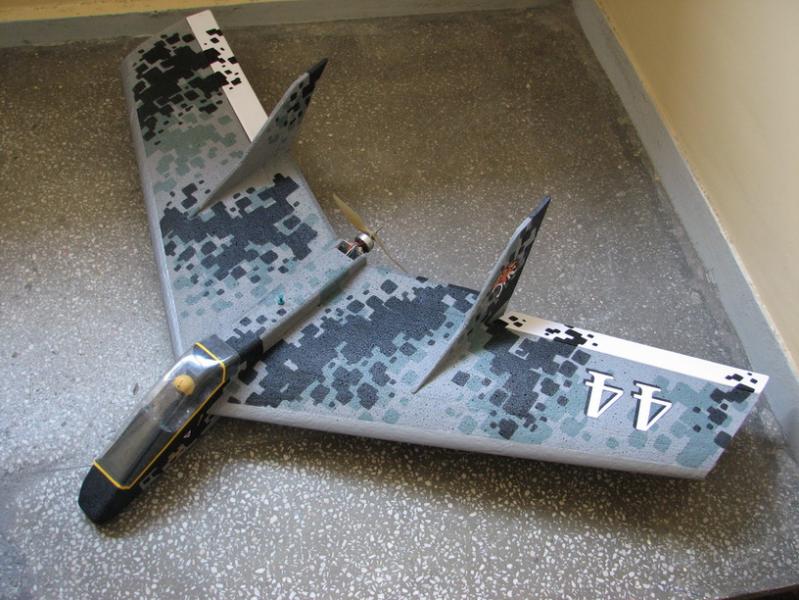

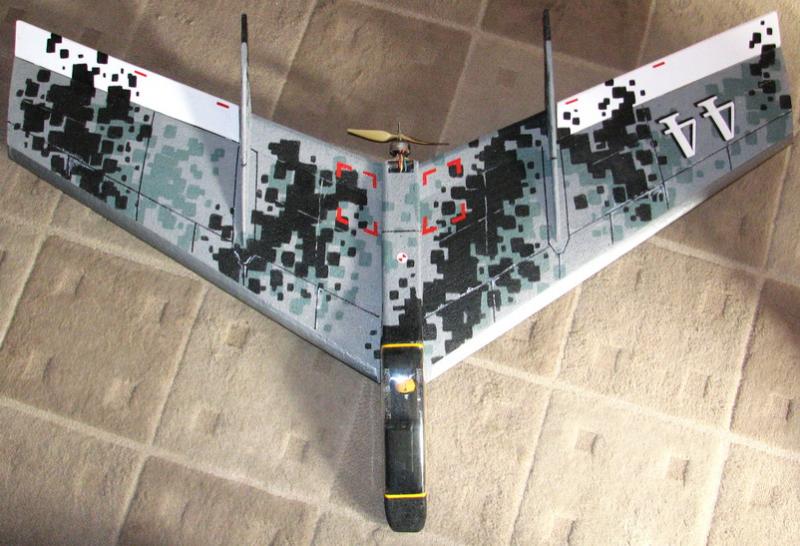

Poniżej zdjęcia gotowego ,czekającego na oblot "Bad-Pixel'a"





Share this post


Link to post
Share on other sites

I stało się -Pixel poleciał, na pierwszym pakiecie latał jak widać na filmie    brakło mocy z pakietu wiec było to "dziadkowe" latanie .

Zmiana pakietu do drugiego lotu (nie sfilmowane  )  pokazała pazury.... na tyle że skończyło się małą kraksą (już naprawione)



Lata wyśmienicie.

Film złożony na szybko .





EDIT zapomniałem podziękować Robertowi za pracę operatora kamery-DZIĘKI
