Projekt - Szybowiec Genesis II - projektowanie i budowa - dylemat profilowy

[BRoman]

Co to jest ostrze profilu ? Jakie uniesienie?



Pierwszy raz słyszę /czytam takie określenia. Aerodynamika rozwija sie ale aż tak szybko, że nie nadążam ?

Co ma grubość procentowa do kąta natarcia ?

[RafModel]

Szanowni Koledzy!!!

Czy ten wątek może być pozbawiony zbędnej retoryki. Tzn błąd i krótka poprawa. Żadnych komentarzy merytorycznie nie związanych z modelem Genesis. Jest to moja gorąca prośba. Ze mnie aerodynamik jak z koziej d............. trąba i jeżeli coś tam się nauczę to dobrze, ale bez przesady - toż to zabawa. I proszę nawet na tego posta nie odpowiadać tylko uszanować moją prośbę. A jeżeli mamy polemizować to tylko prywatnie ale też sugeruje treściwie. Przecież i tak się kiedyś spotkamy.

[Christopher]

Na czym temat stanął?

[RafModel]

Witaj Krzysztof. Temat nie stanął po prostu brak czasu ale małymi krokami wybrane już są profile i model xflr5 gotowy. Bedę też wzorował się na pewnym Angliku co popełnił ten model. Bryłe kadłuba mam już gotowa jeszcze tylko wstawić profil przykadłubowy z odpowiednim zaklinowaniem  i można rysować przekroje pod laser. Jeszcze mi jednak zejdzie. Kadłub zrobię pod formę.

Pozdr

[Christopher]

No to super.


Ja swojego Genesisa 2 właśnie skończyłem dzisiaj kreślić w 3D.

Teraz tylko rozebrać na części i przygotować foremniki pod CNC


[silesia_system]

Jaka skala Krzysztofie?

[Christopher]

Skala 1:2.5 - 6 metrów rozpiętości

zastanawiam się też nad skalą 1:3 - 5 metrów rozpiętości skrzydła ....



[RafModel]

Witam. No więc tak, temat nie umarł. Po dłuższym opanowywaniu xflr5 oraz brania pod uwagę doświadczeń kolegów (tu wielkie podziękowania wszystkim za wsparcie) profile kąty i inne takie tam zostały wybrane. W wyniku czego powstała już prawie ostateczna bryła 3d kadłuba wymagająca już nie wielkiej kosmetyki typu podwozie hak itp itd. Wymiary: na razie rozp. 4.4m długość 1.5m. Ciekawe czym ja to będę woził :-). W przyszłym miesiącu przenoszę kadłub na 2d pod laser i zaczynam budować kopyto.Jeżeli chodzi o skrzydła to bryłe 3d już mam, czas przemyśleć konstrukcje.

Pozdrawiam

[RafModel]

i dalsze prace.....

[bubu2]

Czy nie ma błędu? Widok w perspektywie, a bliższe skrzydło jest krótsze od bardziej oddalonego. Chyba, że model ma mieć lewe skrzydło krótsze. Ale to nie jest konstrukcja Burta Rutany.

[RafModel]

Cześć Bogdan. Ty sobie żartowałeś? prawda? Bo jak piszesz poważnie - to dawno  mnie tak ktoś nie rozbawił. Pozdr

[Eabald]

Chyba chodzi o to, że na tym renderze faktycznie wygląda jakby jedna połówka płata była krótsza od drugiej. Ale mam wrażenie, że to chyba kwestia rzutu

[Marcin81]

Wydaje mi się, że tak ma być. Bywały takie szybowce z wydłużonym (mocno) jednym płatem.

[list]

Skos do przodu i perspektywa robią swoje.....

[Jacek Walenciak]

Niestety jest błąd w rzucie perspektywy. Patrząc na wcześniejszy render kadłuba z bagnetem który jest prawidłowo wyrenderowany w perspektywie jak i na prawą i lewą połówkę płata to moim zdaniem wystąpił błąd w wyrenderowanej wyżej perspektywie.

[RafModel]

Cześć. wszystko jest w jak najlepszym porządku. Po prostu taki akurat wyeksportowałem rysunek z pracy w 3d. Wszystko jest względne, punkt w przestrzeni postrzegany przez nas może być: punktem, prostą lub odcinkiem. Fajnie to podsumował Tomasz i nie ma co się rozwodzić :-)

[BRoman]

A ja szaleję na punkcie modeli a nie ich renderów...

[RafModel]

Podwaliny pod kopyto gotowe. Pytanie czy ktoś z Was wie, kto może mi na podstawie mojego kopyta kabiny zrobić mi szybę metodą termoformowania. Czy znacie jakieś firmy?



[RafModel]

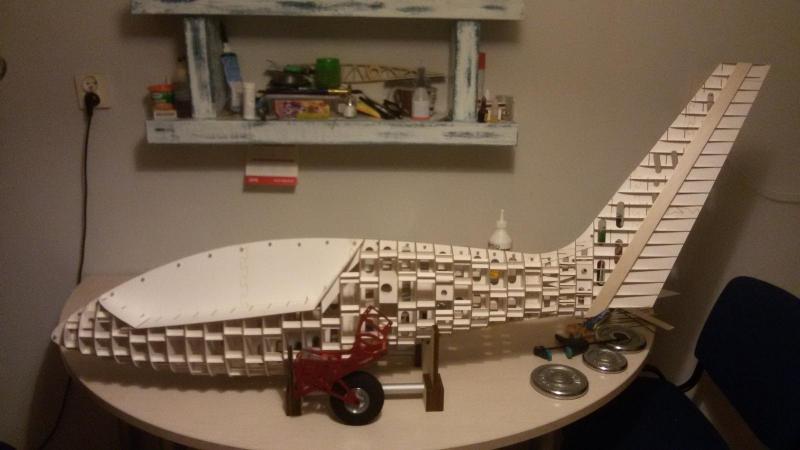

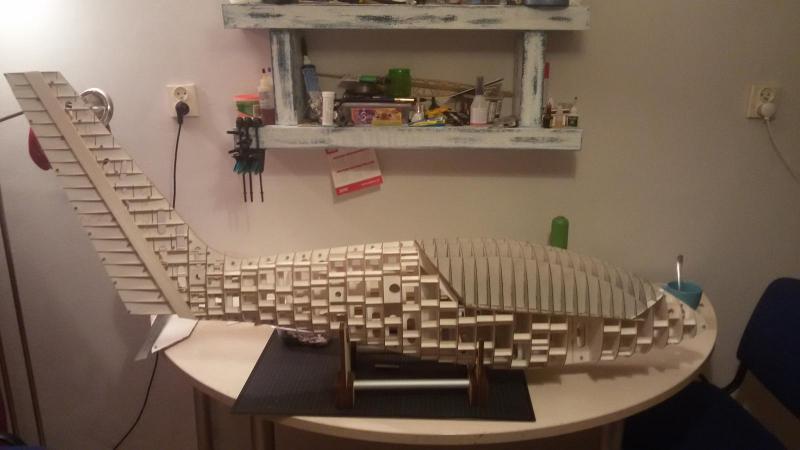

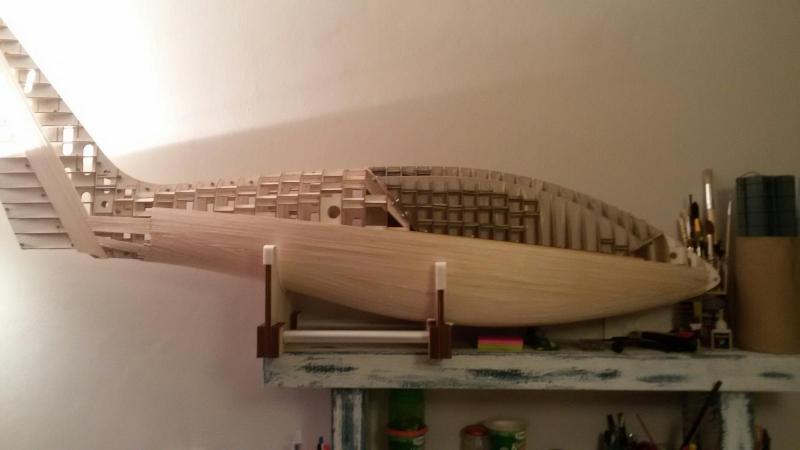

Rozpocząłem klepkowanie i mam pytanie. Jaką szpachle zastosować do wyrównania. Klepkowanie jest robione balsą, więc potrzebuje lekkiej i miękkiej szpachli. Czy taka np z soudala "acrylic light filler"  będzie ok? i będzie można na tak przygotowaną powierzchnie położyć tkaninę?. Macie Panowie jakieś doświadczenia?.

[Gość horn3t]

Mi się sprawdza to http://www.modelemax.pl/product_info.php?cPath=21_586&products_id=8229 szpachla musi być po wyschnięciu w miarę mięka żeby przy szlifowaniu ścierała się równo z balsą.
