Katy sklinowania sa teraz 3° dla plata i 0° (a wiec bardzo neutralnie) dla statecznika, a ich roznica wynosi 3° przy zerowym nachyleniu kadluba. Sa to wartosci znajdujace potwierdzenie w praktyce i jestem spokojny, ze niespodzianek podczas oblotu nie nalezy oczekiwac. Zapas statecznosci wynosi teraz 10% i jest wartoscia calkiem rozsadna.

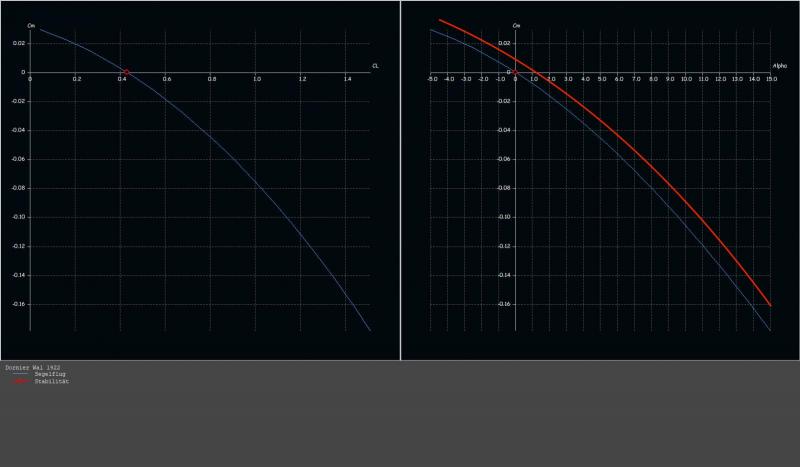

Powinieneś analizować również wykres Cm vs Alpha.

Przy takim zaklinowaniu, model w locie szybowcowym bez silnika stabilizuje się na kącie natarcia modelu 0 stopni. To nie jest najszęśliwsze trymowanie, gdyż niedokładność wykonania może spowodować, że w realu będą to kąty ujemne. (model będzie za bardzo opadał) i zaczniesz korygować przesuwniem SC w tył, czyli zmniejszać zapas stateczności.

Powinieneś zmienić dekalaż (kąty sklinowania) aby krzywa przeszła w kierunku dodatnich kątów natarcia. (Musisz wiedzieć jakie zmiany powodują przesunięcie równoległe krzywej, a jakie jej obrót - mam na myśli wykres Cm vs Alpha)



Nie wiem co Ty z tym kątem kadłuba i inni również. Już pisałem, że XFLR dobiera położenie względem układu współrzednych, który ma położenie niezmienne. To jest tylko zobrazowanie.

W rzeczywistości w locie szybowcowym masz prędkość pionową (opadania) i postępową.

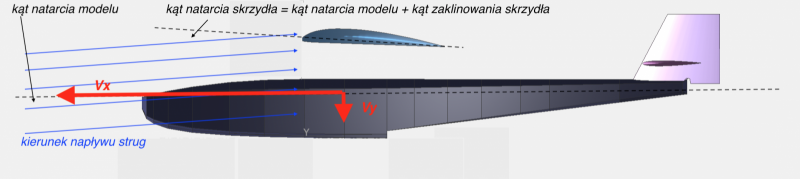

Napływ strug może być np. taki:



A czasem konfiguracja może być z "nosem w dół"



Szybowce projektuje się albo na największą doskonałość, lub na największą długotrwałość lotu, czyli kąt natarcia przy którym Cm = 0 powinien być taki przy którym jest największa doskonałość: CL/CD = max, lub CL^(3/2)/CD = max. Ale jedno ale - muszą być dobrze oszacowane opory szkodliwe i dodane do analizy.

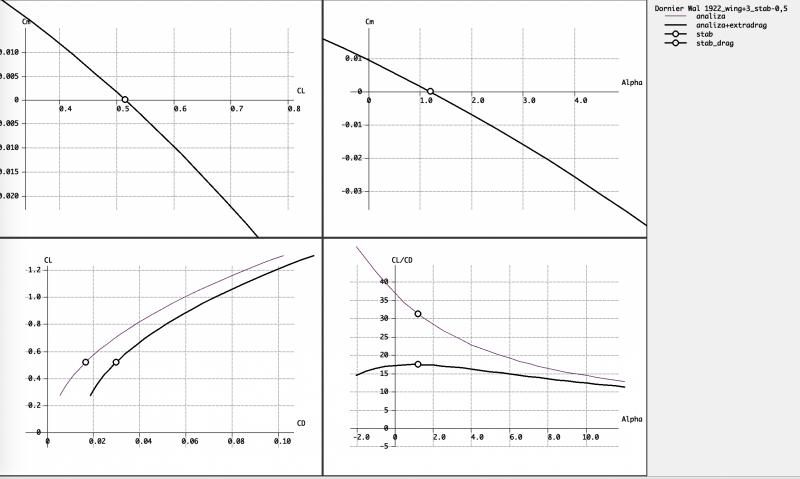

Poniżej masz przykład analizy dla takiego samego dekalażu, ale jedna analiza, jest dla modelu bez uwzględnienia oporów szkodliwych, a druga je uwzględnia.

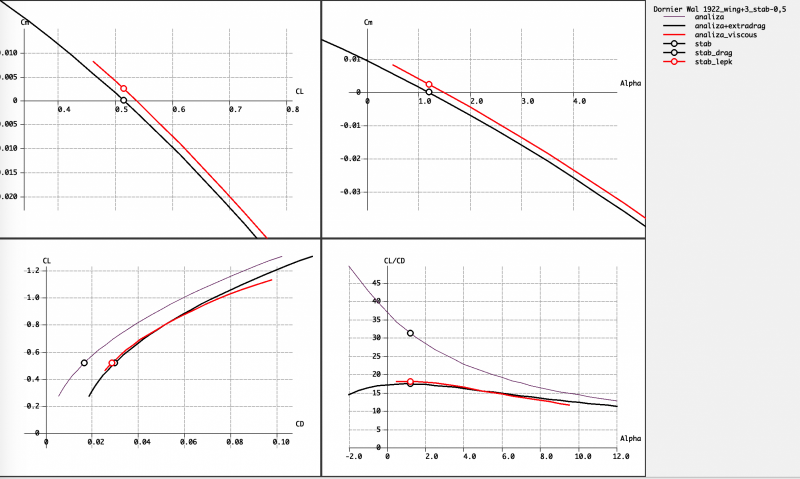

Krzywe czarne grube - analiza z uwzględnieniem oporów szkodliwych.

Tutaj się udało, ale czasem projektując szybowiec, to kilka lub kilkanaście  godzin pracy, aby to uzyskać.

Andrzej Klos coś o tym wie.



XFLR w projektowaniu makiet - wg mnie powinno się tak dobrać dekalaż profile, że gdy zgaśnie Ci silnik, po puszczeniu drążków, model ustabilizuje się tak jak trzeba (no chyba, że jest silny wiatr).

W locie silnikowym to nie ma za bardzo znaczenia. Nie da się skłonem silnika, dekalażem i zapasem stateczności skompensować całego zakresu mocy silnika, po to wymyślono trymery.



EDIT: Zrobiłem analizę z opcją lepkościową (viscous), ale bez dodatkowych oporów. Pewnie dlatego, że jest kadłub (body) XFLR i tak uwzględnia go w obliczaniu oporów (krzywe czerwone).

Ja w analizie z dodatkowymi oporami bez opcji lepkościowej (krzywa czarna gruba), oprócz kadłuba (przekroju poprzecznego 2,9 dm2), dodałem jeszcze przekrój poprzeczny gondoli 0,9 dm2. To tak "zgrubnie" (ale i to nie wszystko).



Tak naprawdę do końca nie jestem pewien jak interpretować te wyniki w opcją viscous. Napiszę może do Andre, albo Patryk coś może napisze.

[Gość]

...

[Andrzej Klos]



Tutaj się udało, ale czasem projektując szybowiec, to kilka lub kilkanaście  godzin pracy, aby to uzyskać.

Andrzej Klos coś o tym wie.







Doskonala robota Jarek!  Chetnie bym pomogl/dolaczyl sie ale pakujemy sie na wyjazd dzisiaj do Europy.

[jarek_aviatik]

Informacyjnie

Wersja 6.48 miała jakiegoś bug'a.

Sam tego doświadczyłem przy okazji współpracy XFLR5 z Flow5

Aktualna wersja 6.49.

[Elvis]

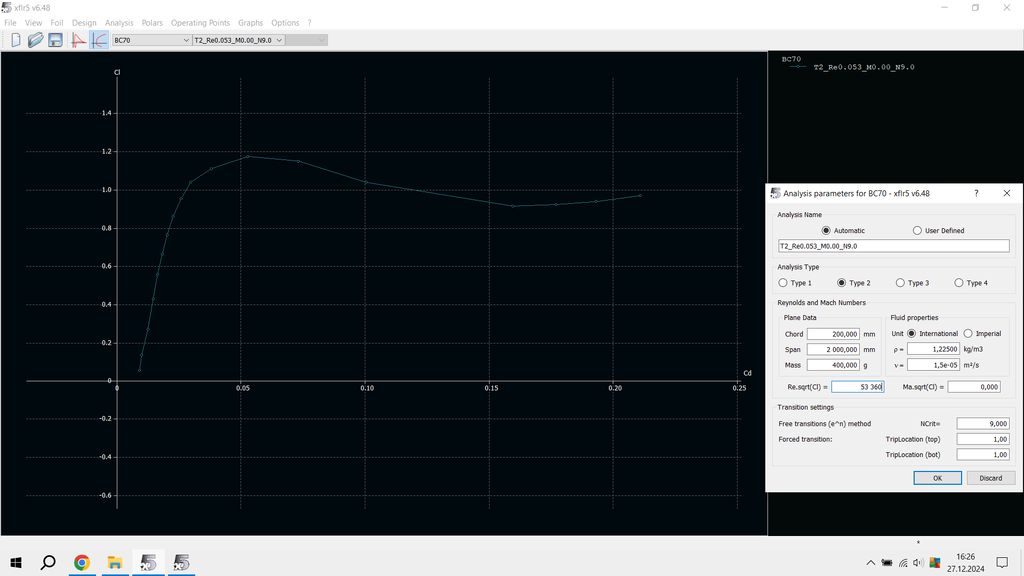

Jak podstawy to ośmielę się zapytać: czy ktoś może mi powiedzieć czemu analiza z typu 2 nie zwraca żadnych wyników z danymi jak na screenie?







Jak wpiszę parametr Re.sqrt(Cl) np. 100 000 to coś tam rysuje ale bardziej jakieś krzaki to przypomina. Wywnioskowałem z opisu Patryka, że ten parametr "liczy się sam" po wpisaniu danych modelu.

Próbowałem z profilem Ag16 i to samo. Gdzieś muszę robić błąd a bez tego to bez sensu liczyć skrzydło (to moje początki z XFLR, nie znam go totalnie a wymyśliłem sobie że spróbuję poznać).



[Patryk Sokol]

Do liczenie skrzydła, to musisz użyć wielu analiz typu 1.



Typ 2gi jest po to, zebyś mógł sam sobie profile poanalizować.



Ale - te krzaki co wychodzą, to pokaż jak wyglądają, bo mam hipotezę.

[Elvis]

Na razie próbuje bawić się samymi profilami, do skrzydła jeszcze nie doszedłem. Chcę chociaż zgrubnie zakumać obsługę tego programu więc wrzuciłem profil Ag i lecę wg. twojego poradnika, ale analizy wg. Typu2 nie udaje mi się zrobić. Gdzieś muszę robić błąd.

Jak zrobię analizę typ1 z np.  Re. 100 000 to się liczy.



A co z tym parametrem Re.sqrt(Cl) - trzeba go policzyć czy sam się liczy po wrzuceniu danych skrzydła?



Wykres wrzucę wieczorem.

Dzięki za odzew.

[Patryk Sokol]

17 minut temu, Elvis napisał:

A co z tym parametrem Re.sqrt(Cl) - trzeba go policzyć czy sam się liczy po wrzuceniu danych skrzydła?



Powinien się liczyć sam.

Sprawdzę to jak wrócę do domu.

[Elvis]

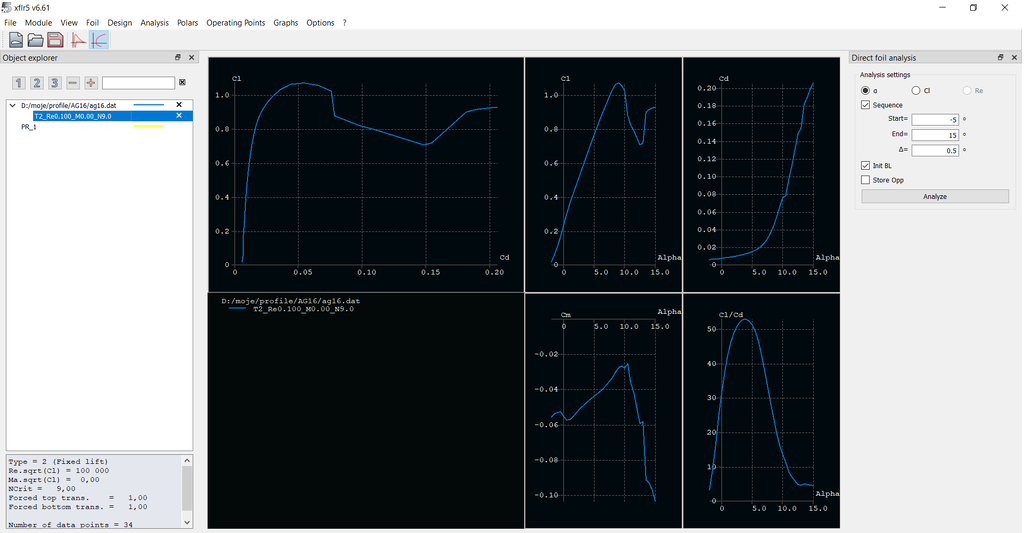

Dla Re.sqrt(Cl) = 100 000:



[Patryk Sokol]

Dobra wiadomość - to jest poprawny wynik.



Po prostu wyznacza dla bardzo wysokich kątów natarcia, a wtedy opory są kosmiczne i cały wykres się spłaszcza, tam gdzie nas interesuje



Wejdź na 1 szy wykres (1ka na klawiaturze), wcisniej "G" i ustaw skalę na osi X na od 0, do 0,02. Wtedy już będziesz miał to co Cię interesuje

[Elvis]

Dzięki, jak pisałem nie znam się a ten program dla mnie jest jak skalpel laserowy dla drwala.

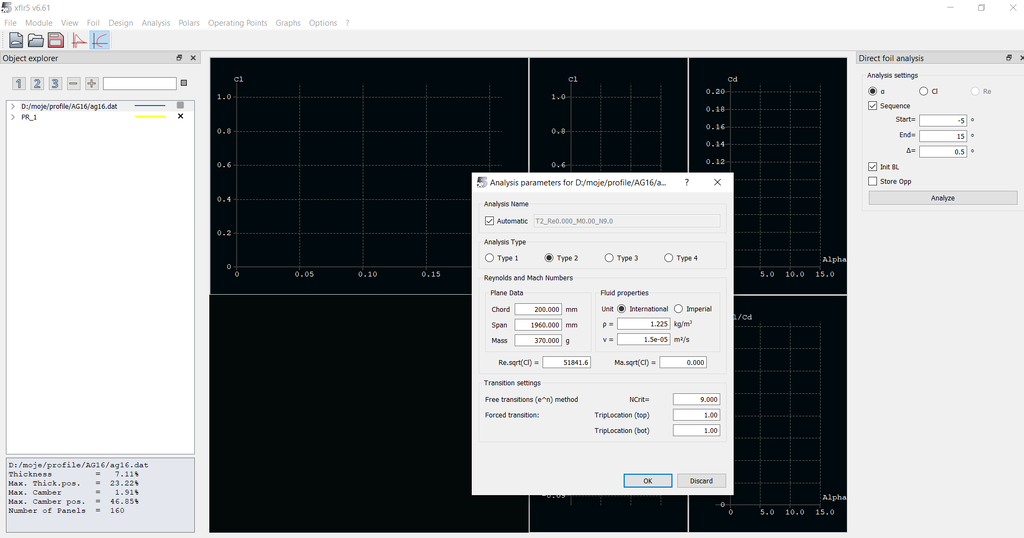

Zostaje zatem jeszcze punkt wyjścia; dla Re.sqrt(Cl) = 51841.6, wyliczonego przez program, jest totalny brak wyników. Czemu?



Edit: Poradziłem sobie trochę na około, skoro wyniki się skalują.

[Patryk Sokol]

W dniu 31.10.2024 o 18:52, Elvis napisał:

Dzięki, jak pisałem nie znam się a ten program dla mnie jest jak skalpel laserowy dla drwala.

Zostaje zatem jeszcze punkt wyjścia; dla Re.sqrt(Cl) = 51841.6, wyliczonego przez program, jest totalny brak wyników. Czemu?



Edit: Poradziłem sobie trochę na około, skoro wyniki się skalują.

Sprawdziłem u siebie.



Jeśli wyliczona liczba Re ma cokolwiek po przecinku, to nie wyrzuca żadnego wyniku.



Jeśli usunę to co po kropce, z wyniku, to śmiga pięknie.

Ewidentny bug w programie
