Dwupłatowy Wicherek 25 Modyfikowany


Rekomendowane odpowiedzi

Opublikowano

Jakiś czas temu rozpocząłem budowę modyfikowanej wersji Wicherka 25

Jakie wymiary Wicherek 25 ma to prawie każdy wie ale dla przypomnienia parę szczegółów. Cięciwa żeberka 240mm i od tego narysowałem cały model od nowa.
Odpowiednio:
-górny płat 1760mm
-dolny płat 1500mm
-kadłub 1180mm
Statecznik poziomy 670mm
Profil skrzydeł to NACA2415, a Statecznika poziomego NACA0008
Proporcje są na stronie Alehar`a oraz w książce, książkę pożyczyłem koledze z forum więc sięgnąłem do internetu. Wszystkie wymiary przeliczone według cięciwy jak radzi autor modelu. Dołożyłem też zbieżny kadłub z 80 mm przechodzi w 40mm.
No to teraz mniej przyjemna część projektu, no dla niektórych bo nie dla mnie, ja jestem super zadowolony bo coś już poskładałem na sucho i pasuje nieźle. Cały Wicherek jest wykonany z użyciem technologii rodem z XXI wieku czyli cięty laserem z balsosklejki 3mm]icon_mrgreen.gif

Projekt powstał najpierw wirtualnie, zamieszczam kilka zrzutów ekranu:





Tak zakończyłem Wirtualną część projketu.

Po jakimś czasie przyszła pora na puzzle:


I kolejne przymiarki




Większa przymiarka




By model jeszcze bardziej sprofanować dorysowałem statecznik pionowy profilowany na  NACA0008


I wyciąłem ręcznie  ;) a następnie skleiłem




Tak było jakiś czas temu. Potem była przerwa po której trocszkę ruszyłem z budową dalej.


Dalej

oklejanie dopóki balsy starczy  :D


Pokrycie balsą 2mm






I kolejne przymiarki wersja jednopłatowa








I Wersja na dzień dzisiejszy








Jeszcze po znalezieniu wpisu Olo dotyczącego innego Wicherka zmieniłem ustawienie silnika na "cylindrem w dół" i taką opcję pozostawię raczej. Ale zdjęcia nie mam.

Pozdrawiam

  • Lubię to 2
Opublikowano

Marzenia trzeba starać się realizować i tak też zamierzam. W przygotowaniu kolejne realizacje. Dziękuję za dobre słowo.



Wysłane z mojego GT-S7560 przy użyciu Tapatalka

Opublikowano

Ten tartak nie latał jeszcze nie wiem co powiedzieć.



Wysłane z mojego GT-S7560 przy użyciu Tapatalka

Opublikowano

Szkice i projekt 2D w Corelu natomiast poprawki i zlozeniowy w NX 6.0 do którego od czasu do czasu mam dostęp.



Wysłane z mojego GT-S7560 przy użyciu Tapatalka

Opublikowano

Czy przerabiając na dwa płaty nie byłoby słusznym zredukować nieco rozpiętość?

Model wygląda całkiem sympatycznie ale skrzydła zostały długie i powierzchni nośnej jest dwa razy więcej niż potrzeba.



Zredukowane zostały zastrzały na rzecz łącznika między płatami. Martwi mnie nieco sztywność układu skrzydeł zwłaszcza na skręcanie.

Góra łącznikiem jest rura alu która wzmocni skrzydła na zginanie ale długie płaty po zmianie na profil symetryczny pozostały jedynie na dwóch dźwigarach.

W dolnym płacie pojawił się usztywniający keson i to chyba słuszny kierunek. Może szerszy łącznik między płatami rozwiązałby problem skręcania górnego skrzydła albo analogiczny keson jak w dolnym skrzydle.



ms

Opublikowano

Oba płaty mają przewidziany keson. Caly model jest narysowany (wymiary i proporcje) według Papy Wiesława. Korzystajac ze stosownej tabeli lub szkicu jak kto woli. Sorry ale ja z nim (Guru Wieslaw) polemizował nie będę, za cienki jestem.

O według tego było to liczone, jakieś minimalne odchyłki są to pewne ale niewielkie. No i brak wzniosu, trochę żałuję, że z niego zrezygnowałem, a czemu tak się stało? Nie wiem. Diabli wiedzą


Opublikowano

Może jest pora ujawnić się z moim projektem :)

Jakoś tak w zeszłym roku, od kolegi Henryka z Sosnowca nabyłem okazyjnie 2 spalinowe Wicherki 25
Wicherek to jest super fajny, kultowy model, więc pomyślałem o dokończeniu/przeróbce.

Jeden z nich był przygotowany do startu z wody.
Pomyślałem, że przerobię go na 2 płata.
Wtedy pomógł mi Adam (Osa) i zupełnie gratis dał swoje plany dwupłata.

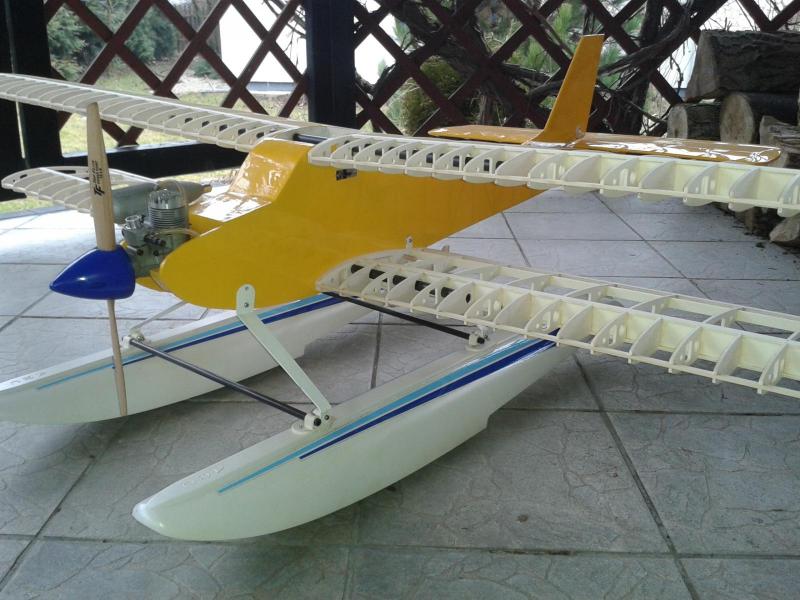

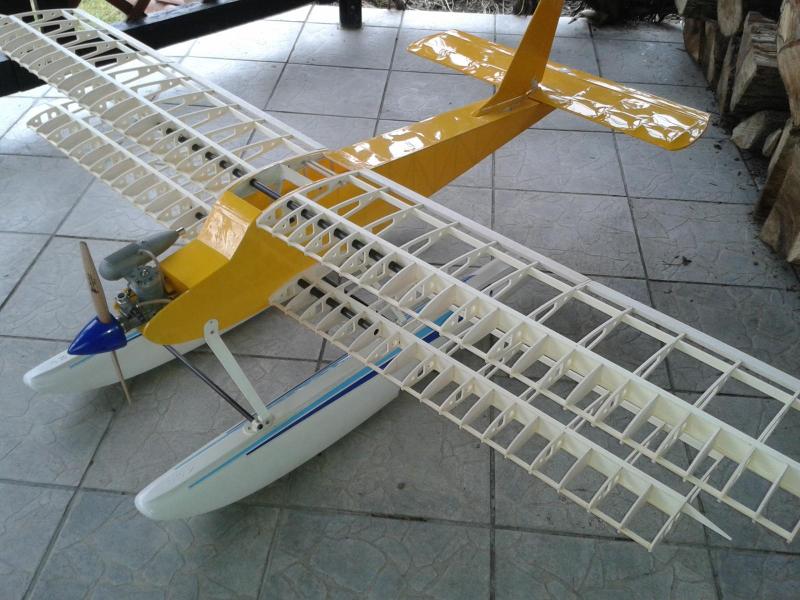

Kolejny kolega powycinał żeberka i już mój Wicherek ma na dzisiaj taki wygląd:



O ile rozumiem, Adam miał w planie przedłużenie kadłuba dla dwupłata, a moje kadłuby były do tradycyjnej wersji - efekt: mam naprawdę wielką rozpiętość w stosunku do długości - to się rzuca w oczy :)

Na razie nic z tym nie robię i zamelduję, jak to lata.

Opublikowano

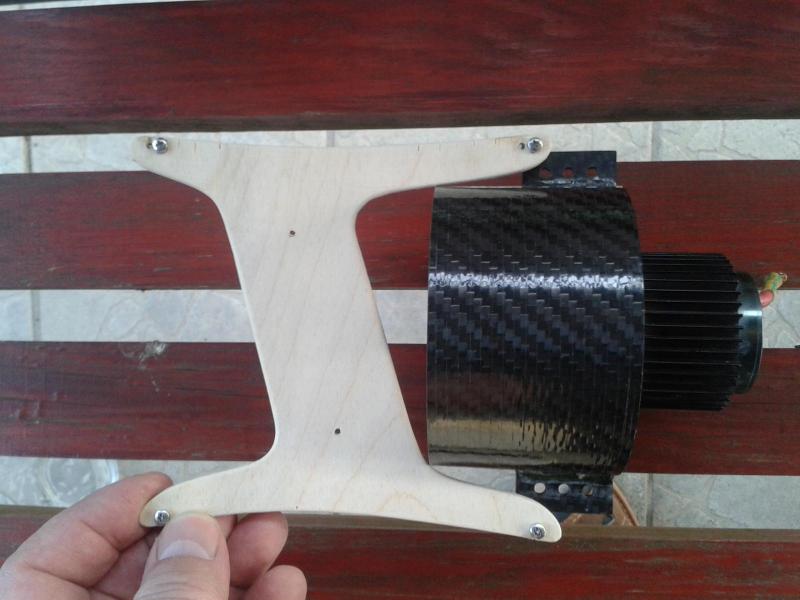

Osa, jaki jest rozstaw netto między płatami? Wejdzie tam EDF 90mm? ;-)

EDIT: Dokładnie mówiąc, to kołnierz wlotowy ma 105mm brutto.

Opublikowano

No to zapowiada się wesoło. Jak kolega Osa sprzeda mi tartak, to wsadzę tam moje dwa EDFY 90mm i oficjalna premiera będzie w Żarze :-)

Opublikowano

No jest tam 160 mm około. Miejsca że ho ho


Może jest pora ujawnić się z moim projektem :)

Jakoś tak w zeszłym roku, od kolegi Henryka z Sosnowca nabyłem okazyjnie 2 spalinowe Wicherki 25
Wicherek to jest super fajny, kultowy model, więc pomyślałem o dokończeniu/przeróbce.

Jeden z nich był przygotowany do startu z wody.
Pomyślałem, że przerobię go na 2 płata.
Wtedy pomógł mi Adam (Osa) i zupełnie gratis dał swoje plany dwupłata.

Kolejny kolega powycinał żeberka i już mój Wicherek ma na dzisiaj taki wygląd:



O ile rozumiem, Adam miał w planie przedłużenie kadłuba dla dwupłata, a moje kadłuby były do tradycyjnej wersji - efekt: mam naprawdę wielką rozpiętość w stosunku do długości - to się rzuca w oczy :)

Na razie nic z tym nie robię i zamelduję, jak to lata.

Ale że na pływakach łobuzie zrobisz to nie wspominałeś. Bardzo się z tego cieszę pomimo, że moja niespodzianka wypada teraz blado bo włąśnie kończe rysować.... pływaki.

Opublikowano

Adam, mój to modyfikacja polegająca na zmianie profilu i dodaniu 2 płata do istniejącej wersji kadłuba.



Gdy poskładałem wszystko w całość czuję, że coś jest nie halo:

- za duża rozpiętość w stosunku do długości kadłuba

- za mały odstęp między płatami



Czyli robimy 2 zupełnie różne modele na pływakach.

Jeżeli mój poleci w wersji z pływakami, będzie to tylko potwierdzenie uniwersalności Wicherka - nawet "grube" przeróbki są możliwe.

Twój jest zgodny z założeniami W.Schiera i już z samego założenia powinien lepiej latać jako dwupłat - a wersja dwupłata z pływakami jest do sprawdzenia.

Opublikowano

No tak. Rysując wicherka 25 brałem pod uwagę to co W.Schier założył łącznie z zastosowaniem profilu, tutaj żadnej modyfikacji nie zrobiłem oprócz tego wzniosu zapomnianego w 50-tce się poprawię...ups...

Dołożyłem od siebie sposób składania skrzydła, keson i oklejenie skrzydeł balsą bo tak lubię i tej metody jestem pewny. Oprofilowałem ale bezpiecznie mam nadzieję usterzenie. To, że kadłub jest składany z puzzli też ma na celu ułatwienie montażu choć niektórzy mogliby się tutaj, i nie będę się dziwił, spierać że tak nie wypada robić. Ale skoro W.Schier zachęcał do zmian i modyfikacji no to dołożyłem od siebie cegiełkę oby nie cegłówkę.

Opublikowano

No, a gdybyśmy się zgadali wcześniej to zapakowałbym tartaka do bagażnika i podjechał na Koczargi, mam jakieś 15 minut jazdy. Byś obejrzał i zadecydował czy tak naprawdę tego chcesz.
