Nadpalony kondensator w Aurorze 9

[Bartek Piękoś]

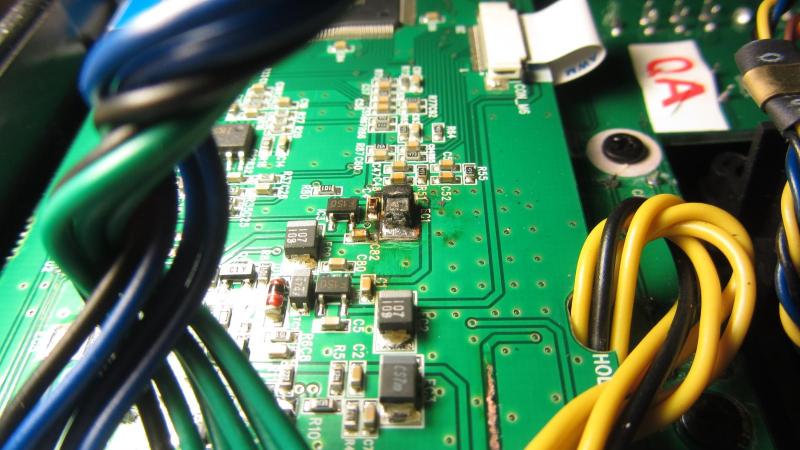

Podłączyłem odwrotnie lipola. Wymieniać kondensator czy nie? Aparatura działa.

(kliknięcie powiększa zdjęcie)

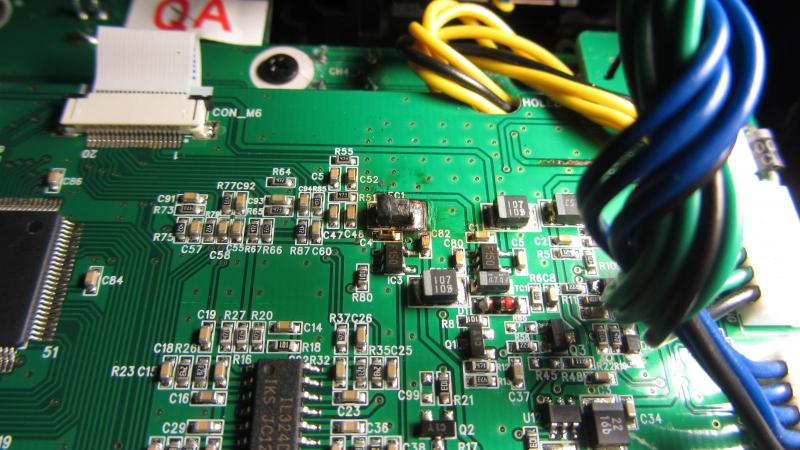

Ścieżka obok, widoczna na zdjęciu, jest dobra.

[wiesniak]

To jest tantal chyba. One lubia sie zwierac. Ja bym go conajmniej wylutowal, nie zostawial tak na plycie.



Wysłane z mojego SM-G930F przy użyciu Tapatalka

[Bodzioch]

Kondensator na pewno trzeba wylutować. Patrząc po wielkości to pewnie 22uF. Wlutować możesz nie koniecznie SMD , tylko polaryzacja żeby była OK.

Ścieżkę obowiązkowo należy zmostkować przewodem między przelotkami. Nie chcesz chyba żeby w czasie lotu nadajnik odmówił pracy.

Aby nie doszło do następnej pomyłki zamontuj diodę na zasilaniu.

[radziu45]

To nie jest kondensator tylko rezystor  , kondensatory są żółte .

[d2f]

Żółte są w tym sprzęcie?

Bo w komputerach są i żółte i czarne.



Wysłane z mojego C6903 przy użyciu Tapatalka

[RobertK]

To nie jest kondensator tylko rezystor  , kondensatory są żółte .

Żółte też są... A w tym przypadku jest to kondensator.

[pietka]

u mnie wylutowałem, wziąłem taki ze starej karty graficznej, działa bez problemu od 2 lat

[Bartek Piękoś]

Przepraszam za milczenie, ale długi weekend rządzi się swoimi prawami



Dzięki za wszystkie porady.

Nadpalony element to kondensator tantalowy 16V,47uF, 20%.

Pytanie było, czy go wymieniać, skoro aparatura działa. Rozumiem, że tak, więc będzie wymieniony.

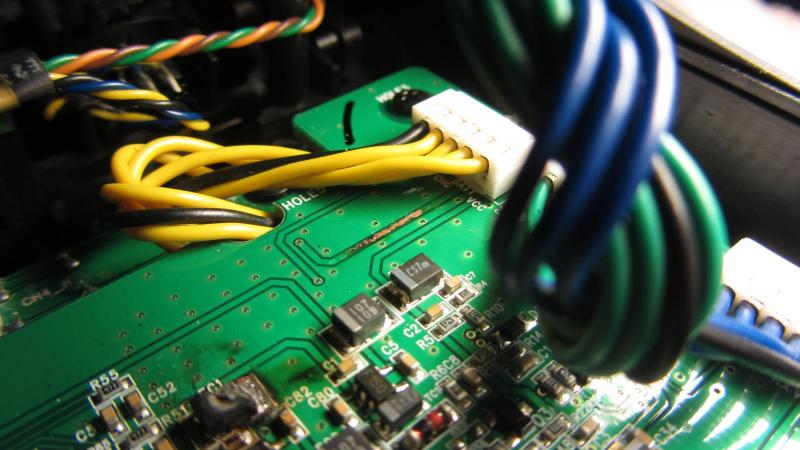

Natomiast co do ścieżki - po zdrapaniu z niej popękanej warstwy ochronnej (żywica?) wygląda tak

W zasadzie ten miedziany tor jest nienaruszony. Mostkować mimo wszystko?



Ścieżkę obowiązkowo należy zmostkować przewodem między przelotkami.

Andrzeju, co to te przelotki? Gdzie one są?

[radziu45]

Ja bym cienkim miedzianym drucikiem polutował to miejsce .

[PiotrEryk]

Zdecydowanie polutowałbym, cienki drut miedziany, srebrzanka, cokolwiek. Przelotki to te otwory zaznaczone na zdjęciu (tzn zaznaczyłem tylko kilka, ale wszystkie to przelotki. Te otwory są metalizowane, najczęściej miedziowane, mają za zadanie łączyć elektrycznie i czasem termicznie ścieżki pomiędzy obiema warstwami płytki (czasem warstw jest więcej).

[Bartek Piękoś]

Szkoda, że nie wiedziałem, że pakiet trzeba rozłączyć, bo jest zwarcie. Przeczytałem w temacie o Elipse. Właśnie sprawdziłem i chyba mam pakiet do wyrzucenia - wyssało do zera.

Mam wątpliwość odnośnie podanej przez Hiteca specyfikacji tego kondensatora: 16V, 47uF, 20% tolerancji. Z wyglądu, wielkości i proporcji boków jego obudowy wynika, że powinien mieć (3,5mm x 2,8mm). Wskazuje to na obudowę typu B. W takich kondensatorach przynajmniej 1 parametr się nie zgadza w porównaniu z zalecanym przez Hiteca: albo napięcie jest 10V, albo poj. max to 22uF, albo tolerancja 10%.

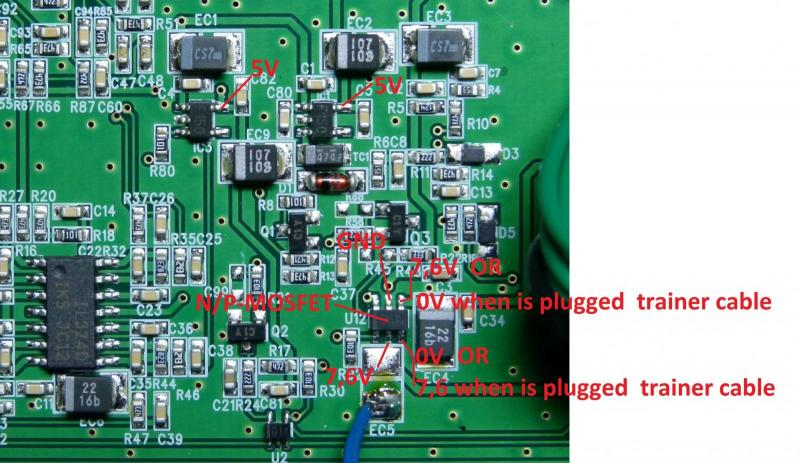

Tak wygląda oryginał (to ten w górnej części zdjęcia, oznaczony EC1):

(zdjęcie z sieci Internet)

Wygląda, że kondensator jest taki.

Kondensator wg specyfikacji zalecanej przez Hiteca wychodzi 2xwiększy (7,3mm x 4,3mm) - dłuższy i węższy. Na oko kompletnie inny od oryginału. Czy jest możliwe, że oryginalny, ten nadpalony, miał inną specyfikację niż Hitec podaje? Co z tym zrobić?

[radziu45]

Jest wiele elementów elektronicznych które na naszym rynku są nie dostępne , ja już nie raz się z tym spotkałem , np stabilizator napięcia firmy Dualski element stabilizujący jest firmy Simens tak przynajmniej na nim jest napisane , możliwość kupna w naszym kraju nie możliwe .

[ssuchy]

Bartek, to jest seria kondensatorów tantalowych SMD f-my VISHAY o rozszerzonym zakresie (TMCM). Kodowe oznaczenie jest następujące.



CS7



tzn.:

C - 16V

S7 - 47uF

... i jest produkowany w obudowie B, czyli o wymiarach 3,5x2,8x1,9 mm, więc Hitec podaje dobrze!



TUTAJ jest katalog w którym można sobie to wszystko sprawdzić.



Mouser ma je na stanie TUTAJ (na foto w tej ofercie jest inny kondensator, więc się tym nie przejmuj). W naszym TME w tym gabarycie nie kupisz, ale mają C o małym ESR TUTAJ. Zdejmiesz trochę soldermaski przy plusie i minusie i powinien się zmieścić.

[bluuu]

Bartek, na tym kondensatorze jakie jest napięcie ? Bo jak już się tyle rozpisałeś o tym jednym elemencie, że sprezentuje Ci takiego tantalka tyle, że w obudowie B mam do 10V w C do 20V (pojemność 47u)

[ssuchy]

Adam zobacz co napisałem wyżej, wg specyfikacji producenta (VISHAY oznaczenie kodowe: CS7) jest tam tantal 47uF/16 V w obudowie B. W obudowie C powinien się tam zmieścić. No ja mam w tej chwili od ręki SMD niobowe o takiej pojemność, tylko na 6,3V, a to może być za mało!

[bluuu]

Wiem Jerzy co napisałeś Tylko chcę dopytać "źródła" czy wystarczy tam 10V czy potrzebny jednak na wyższe napięcie. (a to najlepiej "organo-mierniczo" sprawdzić)

[ssuchy]

Adam zobacz, tam obok siedzą 100-tki na 10V, więc pewnie chińczyk takie same by wsadził w miejsce tych CS7 (po co zwiększać asortyment elementów w sprzęcie?), gdyby to nie było uzasadnione "wyższą" koniecznością. , a woltomierz czasami nie wszystko powie.

[Bartek Piękoś]

Adam dziękuje za propozycję. Z tego co wiem, musi być 16V. A rozpisuję się, bo chcę dobrze naświetlić problem, a znam się mało, więc pisze na zasadzie "im więcej szczegółów tym lepiej" .



Jerzy, dziękuję za cenne informacje.

Postaram się zamówić z tego Mausera. Mam nadzieję, że wysyłają do Polski. Może ktoś coś potrzebuje stamtąd, czego nie ma w Polsce? Niech daje znać .



P.S.

Pakiet reanimowany. Miał początkowo napięcie 3.5V. Podładowałem go programem dla Nimhów do ok. 5V i przełączyłem na ładowanie Lipoli. Niby się udało, ale po teście coś widzę, że to już nie to - że szybciej spada napięcie, zwłaszcza jak nadajnik jest w trybie nadawania. I tak kupię nowy pakiet, ale mam pytanie: czy taki reanimowany, lekko spuchnięty pakiet może sprawić jakąś przykrą niespodziankę w nadajniku (np: utratę sygnału), czy tylko będzie się szybciej wyczerpywał?

W sumie mam w modelach dwa pakiety lekko spuchnięte, poddawane większym obciążeniom, ale nie po aż takim spadku napięcia wymagającym reanimacji. No więc? Używać do nadajnika w czasie lotów, czy tylko do prób naziemnych?

[bluuu]

Z mousera 1 kondensator ? ok kto bogatemu zabroni



z tego co piszesz o pakiecie to 10V będzie wystarczający

[Bartek Piękoś]

A co, tak drogo wychodzi przesyłka?
