solainer Opublikowano 26 Października 2017 Udostępnij Opublikowano 26 Października 2017 Rozpocząłem budowę modelu, który chodzi mi po głowie od dawna. Chodziły też inne ale do tego zostałem troszkę namówiony. Z planami jest ciężko. Mam co prawda rysunki modelu z napędem DF sprzed prawie 20 lat wykonanego przez Josha Harela ale konstrukcja jest dość delikatna i przystosowanie jej pod inny napęd może być kłopotliwe. Uzbierałem też sporo rysunków i przekrojów, podejrzałem sporo konstrukcji różnych producentów i może uda mi się coś zbudować. W założeniach chciałbym było lekko na ile to możliwe. Konstrukcja drewniana w całości kryta balsą i laminowana tkaniną szklaną. Skala coś około 1/6 także rozpiętość około 1,5m, długość 2,2m. Mimo takich wymiarów przekroje kadłuba wcale nie zapewniają jakiejś olbrzymiej przestrzeni na silnik, paliwo i podwozie które w tym przypadku znajdują się dość blisko siebie. Do napędu planuję zakupić turbinę o ciągu 10 kg, choć to może się jeszcze zmienić. Tym razem najpierw buduję model, a w następnej kolejności kupię silnik. Od razu mam prośbę do Lucjana i Roberta. Wy już budowaliście F16. Gdzie umieszczaliście zbiornik paliwa , a gdzie turbinę? Paliwo najkorzystniej w środku ciężkości ale to wymaga cofnięcia silnika do tyłu. Proszę o wskazówki bo rysuję i wycinam wręgi od przodu w kierunku ogona i będę musiał przewidzieć montaż silnika. Zdjęcia wkrótce bo na razie nic ciekawego nie mam. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Lucjan Opublikowano 26 Października 2017 Udostępnij Opublikowano 26 Października 2017 Rozpocząłem budowę modelu, który chodzi mi po głowie od dawna. Chodziły też inne ale do tego zostałem troszkę namówiony. Z planami jest ciężko. Mam co prawda rysunki modelu z napędem DF sprzed prawie 20 lat wykonanego przez Josha Harela ale konstrukcja jest dość delikatna i przystosowanie jej pod inny napęd może być kłopotliwe. Uzbierałem też sporo rysunków i przekrojów, podejrzałem sporo konstrukcji różnych producentów i może uda mi się coś zbudować. W założeniach chciałbym było lekko na ile to możliwe. Konstrukcja drewniana w całości kryta balsą i laminowana tkaniną szklaną. Skala coś około 1/6 także rozpiętość około 1,5m, długość 2,2m. Mimo takich wymiarów przekroje kadłuba wcale nie zapewniają jakiejś olbrzymiej przestrzeni na silnik, paliwo i podwozie które w tym przypadku znajdują się dość blisko siebie. Do napędu planuję zakupić turbinę o ciągu 10 kg, choć to może się jeszcze zmienić. Tym razem najpierw buduję model, a w następnej kolejności kupię silnik. Od razu mam prośbę do Lucjana i Roberta. Wy już budowaliście F16. Gdzie umieszczaliście zbiornik paliwa , a gdzie turbinę? Paliwo najkorzystniej w środku ciężkości ale to wymaga cofnięcia silnika do tyłu. Proszę o wskazówki bo rysuję i wycinam wręgi od przodu w kierunku ogona i będę musiał przewidzieć montaż silnika. Zdjęcia wkrótce bo na razie nic ciekawego nie mam. Cześć Piotrku! Ja w moim F 16 turbinę miałem zamontowaną przed statecznikiem pionowym , czyli trochę cofnięta. Zbiornik wykonany z butli po Coli zajmował centralną strefę kadłuba , czyli w obrębie S.C. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
solainer Opublikowano 26 Października 2017 Autor Udostępnij Opublikowano 26 Października 2017 Super czyli moja koncepcja z silnikiem z tyłu się może sprawdzić. Widziałem też rozwiazanie z silnikiem pomiedzy dwoma zbiornikami ale to rozwiazanie dużo bardziej skomplikowane ze wzgledu na kształt zbiorników. Lucjanie możesz napisać coś wiecej o Twojej konstrukcji. Na tym etapie co jestem przydać się może każda informacja. Jak to mówią po co wyważać otwarte drzwi. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
RobertK Opublikowano 28 Października 2017 Udostępnij Opublikowano 28 Października 2017 Skala coś około 1/6 także rozpiętość około 1,5m, długość 2,2m. Mimo takich wymiarów przekroje kadłuba wcale nie zapewniają jakiejś olbrzymiej przestrzeni na silnik, paliwo i podwozie Piotrek, przy skali 1:6 wyjdą inne rozmiary modelu ,długość prawie 2,5 metra. Modele moje i Lucjana to scala 1:8 (waga silnika to inny procent wagi modelu) p.s bardzo mi się podoba tytuł tematu. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
solainer Opublikowano 28 Października 2017 Autor Udostępnij Opublikowano 28 Października 2017 Podełem około 1/6 ale jakby to dokładnie policzyć to jest 1/6,5, oryginał ma wg wikipedi 9,8 metra rozpiętości. Wydrukowałem sobie rysunki w rozpiętości 1.5 metra. Mam nadzieję że coś z tego wyjdzie. Narazie czekam na sklejkę bo resztki z poprzednich modeli wystatczyły na 4 wręgi. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

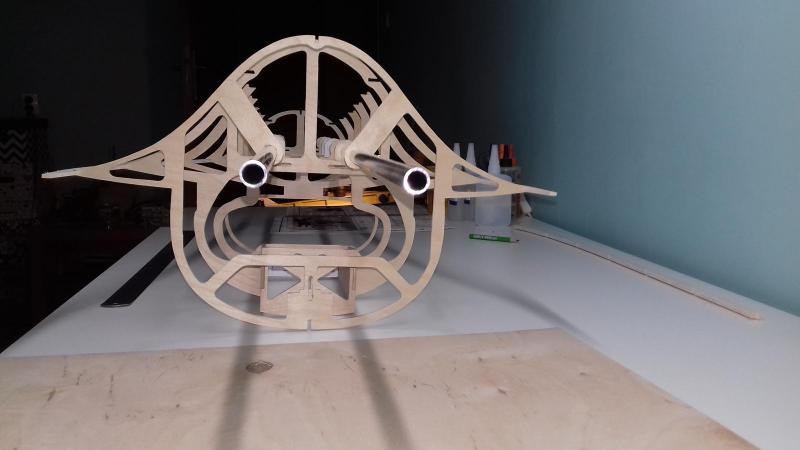

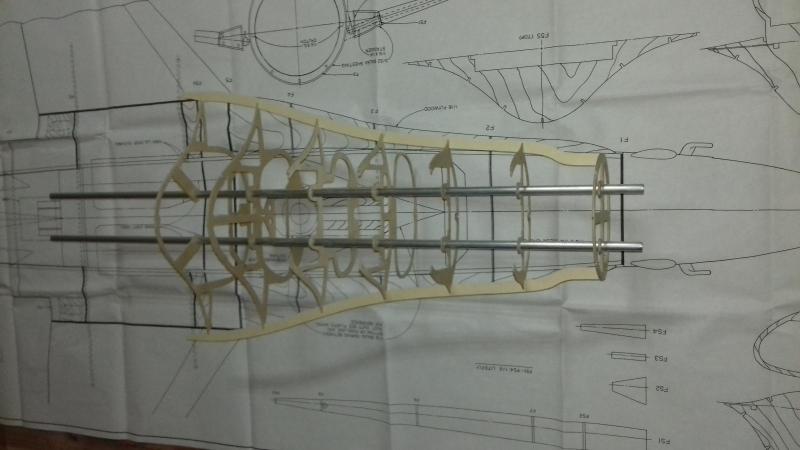

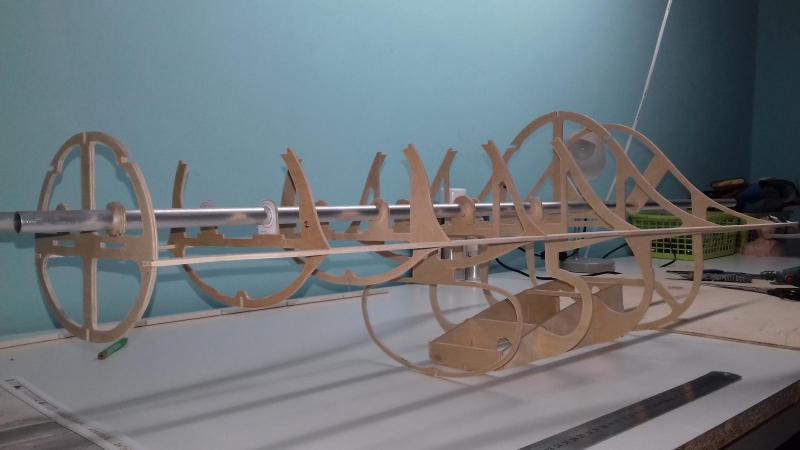

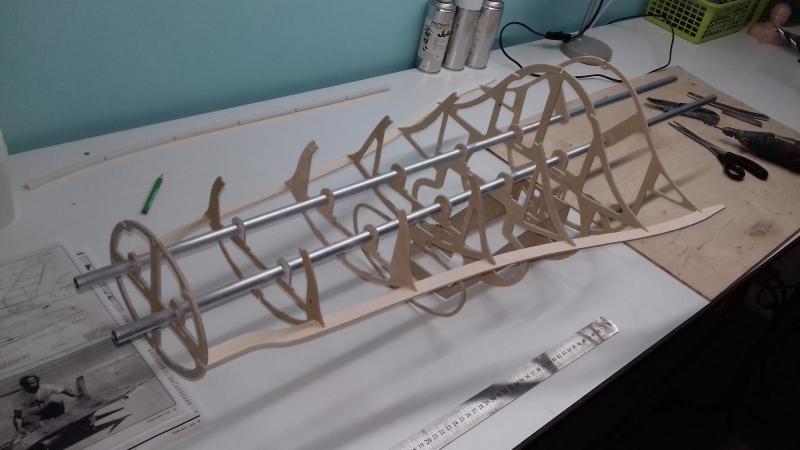

solainer Opublikowano 4 Listopada 2017 Autor Udostępnij Opublikowano 4 Listopada 2017 Trochę to skomplikowane stąd robota idzie wolno. Plany które mam dość mocno odbiegają od poprawnej sylwetki samolotu. Znalazłem też na jakimś Radzieckim forum wątek z budowy f-16 ale pod EDF. Człowiek który go składa udostępnił pliki z rysunkami. Powiększyłem do swojego rozmiaru. Też nie ma szału ale jest o wiele lepiej i korzystając z jego przekrojów wyciąłem nos modelu. Część rzeczy zmieniłem pod siebie, wzmocniłem mocowanie podwozia, a elementy wyciąłem ze sklejki lotniczej 3mm a mniej ważne z 2mm. To co widać na zdjęciu trzyma się kupy narazie bez kleju. Nie kleję nic aż nie będę miał całości i będę miał możliwość wyeliminowania ewentualnych błędów. 1 Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
solainer Opublikowano 10 Listopada 2017 Autor Udostępnij Opublikowano 10 Listopada 2017 Prawie dwa tygodnie wycinania zaowocowalo gotowym szkieletem. Teraz będę pokrywał szkielet balsą 2.5 mm a na koniec pójdzie tkanina szklana. Mam nadzieję że wyjdzie na tyle lekko że bedzie sie dało latać tym modelem 1 Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Viper Opublikowano 10 Listopada 2017 Udostępnij Opublikowano 10 Listopada 2017 A mogę poprosić o linka do tych planów pod edf? Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Kamilos Opublikowano 10 Listopada 2017 Udostępnij Opublikowano 10 Listopada 2017 Widziałem tego f16 na ruskim forum, gość jeszcze Mig-29 narysował. Może i ja wytnę sobie tego f16 ale w edf bo ostatnio mam ciągoty na szybkie loty ale to takie głośne myślenie Z czego robisz rury gazów wylotowych? Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Lucjan Opublikowano 11 Listopada 2017 Udostępnij Opublikowano 11 Listopada 2017 Prawie dwa tygodnie wycinania zaowocowalo gotowym szkieletem. Teraz będę pokrywał szkielet balsą 2.5 mm a na koniec pójdzie tkanina szklana. Mam nadzieję że wyjdzie na tyle lekko że bedzie sie dało latać tym modelem Cześć Piotrek! Pięknie to robisz. Wycinałeś ręcznie? Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
solainer Opublikowano 11 Listopada 2017 Autor Udostępnij Opublikowano 11 Listopada 2017 Dziękuję. Lucjanje mam taki sam laser jak Ty:) Przy okazji super robota ten Twoj nowy projekt. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
solainer Opublikowano 18 Listopada 2017 Autor Udostępnij Opublikowano 18 Listopada 2017 Powoli do przodu. Miałem zamiar oklejać kadłub listewkami 10mm ale kształt na tyle prosty że da się pokryć dużymi płaszczyznmi. Jutro obracam na plecy i niebawem bede miał gotowy kadłub. Zastanawiam się jak grubą tkaniną go zalaminować. 2 Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
dyra63 Opublikowano 18 Listopada 2017 Udostępnij Opublikowano 18 Listopada 2017 Cześć. Nie wiem czy przy odrzutowcach powinno się stosować grubszą tkaninę ,ja w swoim Zero stosowałem 48 gr/m2 Fajnie Ci to wychodzi. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Lucjan Opublikowano 19 Listopada 2017 Udostępnij Opublikowano 19 Listopada 2017 Powoli do przodu. Miałem zamiar oklejać kadłub listewkami 10mm ale kształt na tyle prosty że da się pokryć dużymi płaszczyznmi. Jutro obracam na plecy i niebawem bede miał gotowy kadłub. Zastanawiam się jak grubą tkaniną go zalaminować. Cześć Piotrek! Tkanina o gramaturze +/- 50 g. wystarczy. Aby wzmocnić niektóre miejsca możesz dać dwie trzy warstwy. Przed laminowaniem przemaluj balsę dwoma warstwami lakieru nitro Kapon. Życzę powodzenia. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
RobertK Opublikowano 27 Grudnia 2017 Udostępnij Opublikowano 27 Grudnia 2017 Piotrek,czy są jakieś postępy w budowie? Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
solainer Opublikowano 27 Grudnia 2017 Autor Udostępnij Opublikowano 27 Grudnia 2017 Robię ale wolno. Część dziobowa mam już oklejoną ale dwie ostatnie wręgi w ogonie są do wymiany bo nie zauważyłem że usterzenie i hamulce aerodynamiczne tworzą jedną płaszczyznę a u mnie wyszło to pod kątem. Dobrze że zauważyłem to teraz a nie na gotowym kadłubie. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
pietka Opublikowano 27 Grudnia 2017 Udostępnij Opublikowano 27 Grudnia 2017 Witam Piotra Czy mógłbym prosić do linka do tego rosyjskiego forum gdzie opisują edfa? Pozdrawiam Piotr Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Kamilos Opublikowano 28 Grudnia 2017 Udostępnij Opublikowano 28 Grudnia 2017 http://forum.rcdesign.ru/f101/thread427440.html Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
piotr jet Opublikowano 28 Grudnia 2017 Udostępnij Opublikowano 28 Grudnia 2017 http://forum.rcdesign.ru/f101/thread427440.html Witaj Kamil Zajrzałem z ciekawości pod podane linki ,ale otwierają się tylko dwa pierwsze pozostałe dwa u mnie na kompie są puste. Czy tak masz? pozdrawiam Piotrek Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Kamilos Opublikowano 28 Grudnia 2017 Udostępnij Opublikowano 28 Grudnia 2017 Tak, też tak mam. Całe plany pod laser są w pierwszych dwóch. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
