Holownik ATLAS 2 - budowa

[JADAR62]

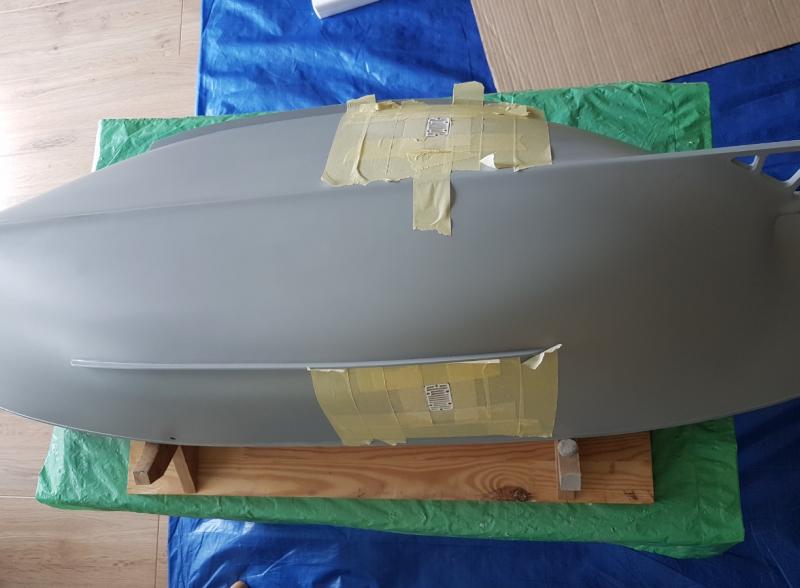

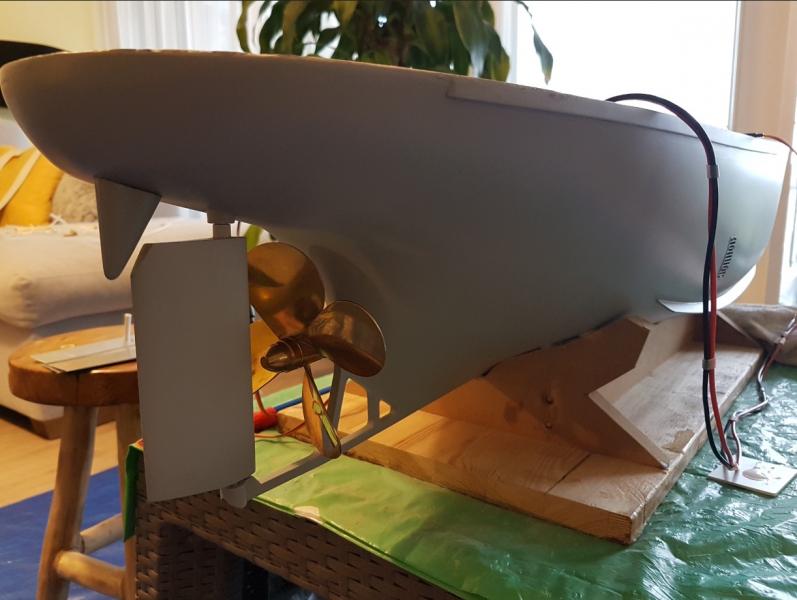

To kraty kingstonów ssących - dennego i burtowego. Obydwa są pod wodą



Nie mam w tej chwil aktualnego zdjęcia, bo nie mogę obrócić kadłuba. Ale na zdjęciu poniżej widać umiejscowienie.

[kaszalu]

Kingston zawodowy - aż się chce przez niego wody zassać !!!

[JADAR62]

Właśnie faza przygotowań do prób. przed nałożeniem pokładu.

[JADAR62]

Próby na wodzie tuż, tuż.

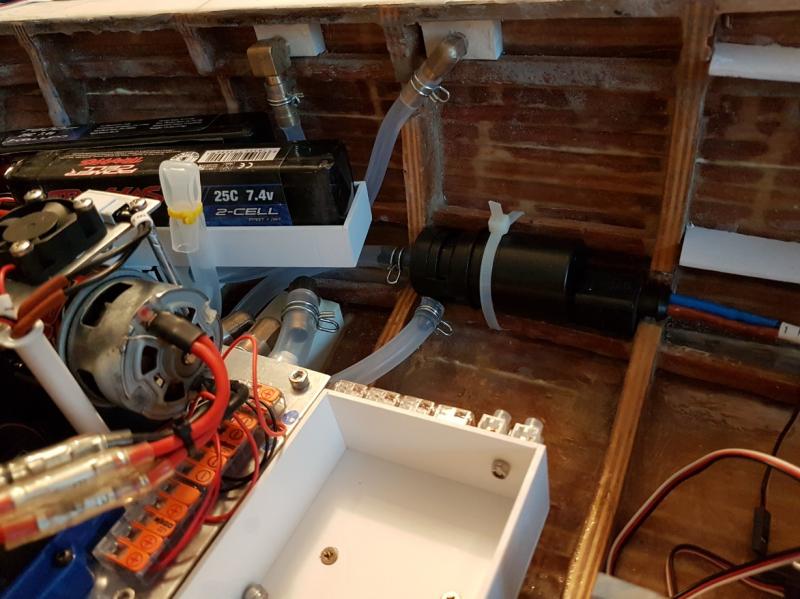

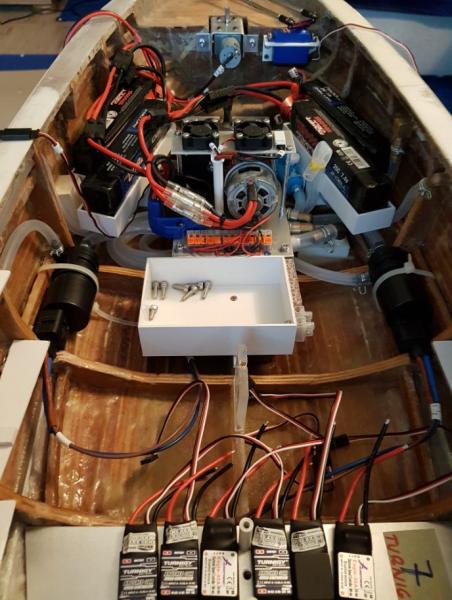

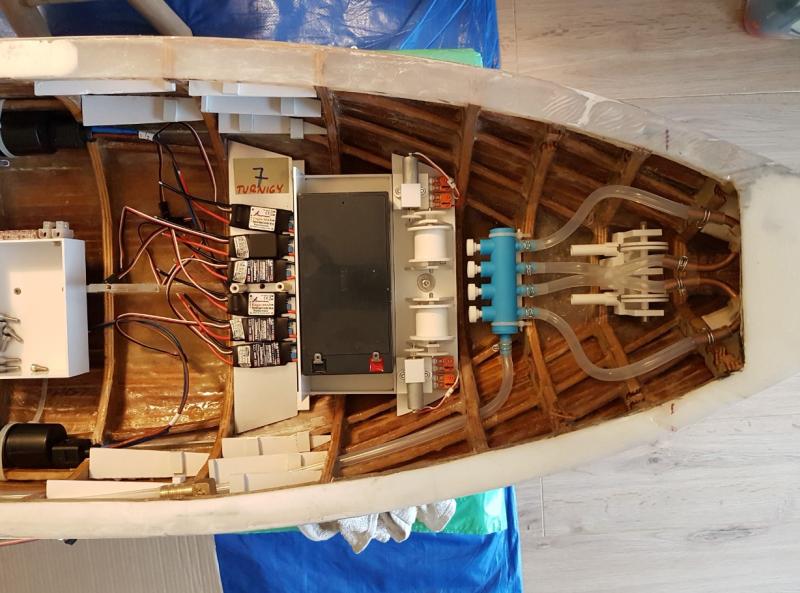

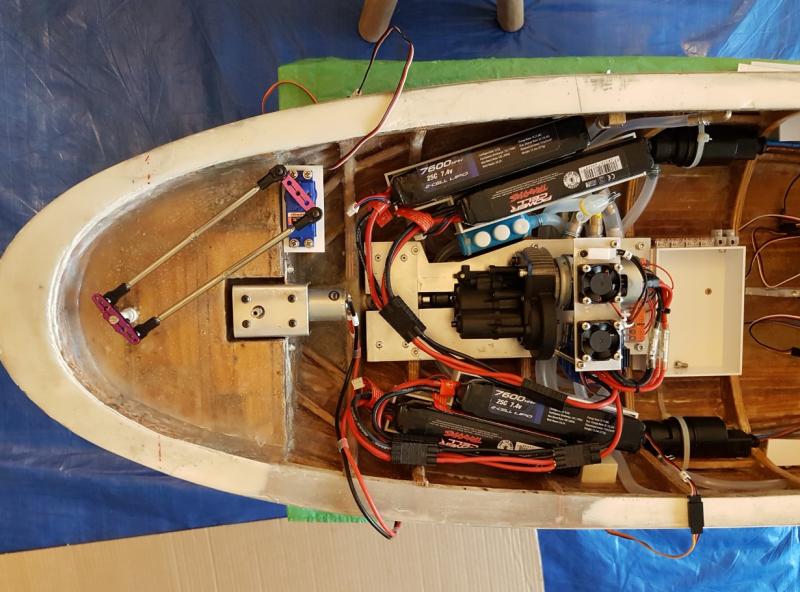

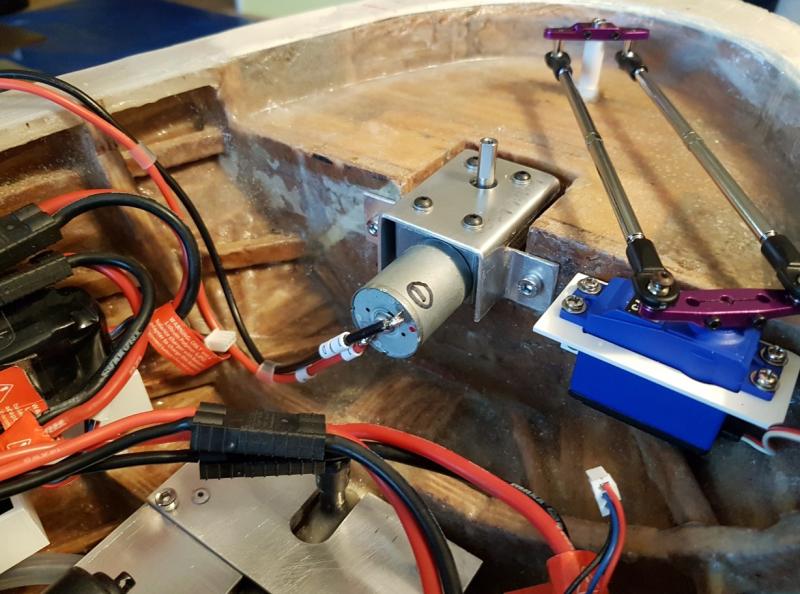

I wnętrze z zamocowaniem elementów na gotowo. Oczywiście po próbach znowu będzie wszystko zdemontowane. Ciągle brakuje mi jednej pompki. Jest w drodze.



Proszę o poradę jak zamocować pakiet regulatorów. Tak, aby dobrze siedziały na miejscu, i aby w razie potrzeby tylko jeden z nich można było wymontować. Rzep jakoś do mnie nie przemawia, bo będą stale zmieniały swoje położenie. Paski?, ale jak? Hm..., coś nie mam pomysłu. A takich pakietów będą 3.

[Matijus]

Może taki rzep? Opaska i rzep jednocześnie, wybaczcie że tak w modelu ale ciężko potem go założyć i za mój paluch pomalowalem sobie szpachlą w sprayu bo kombinuje zaślepki z włókna i żywicy ;D

[JADAR62]

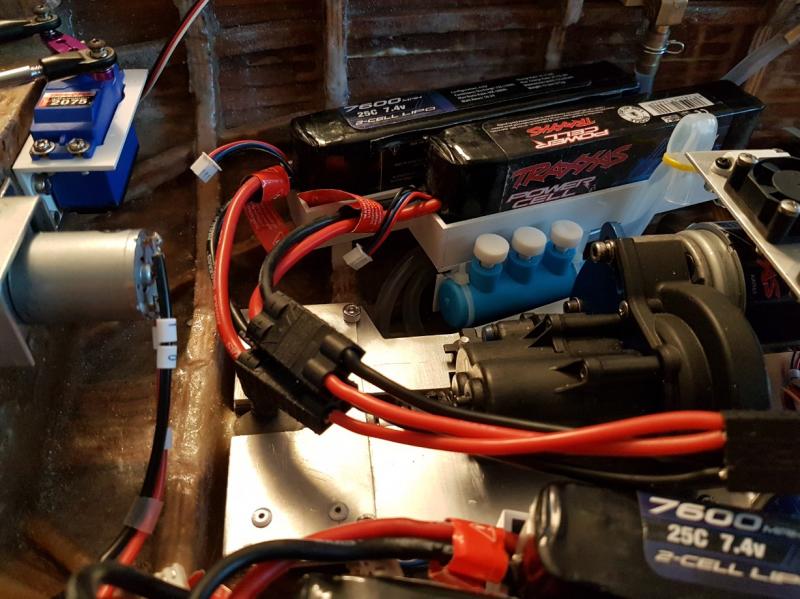

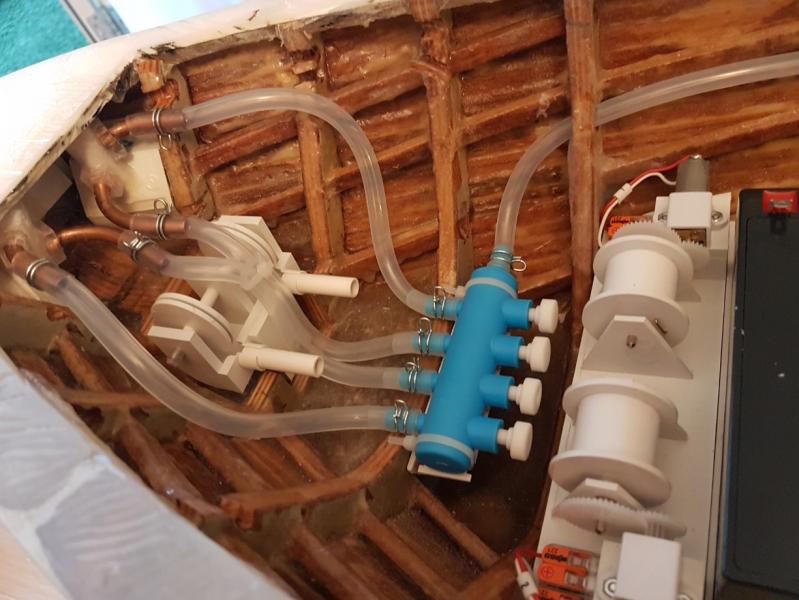

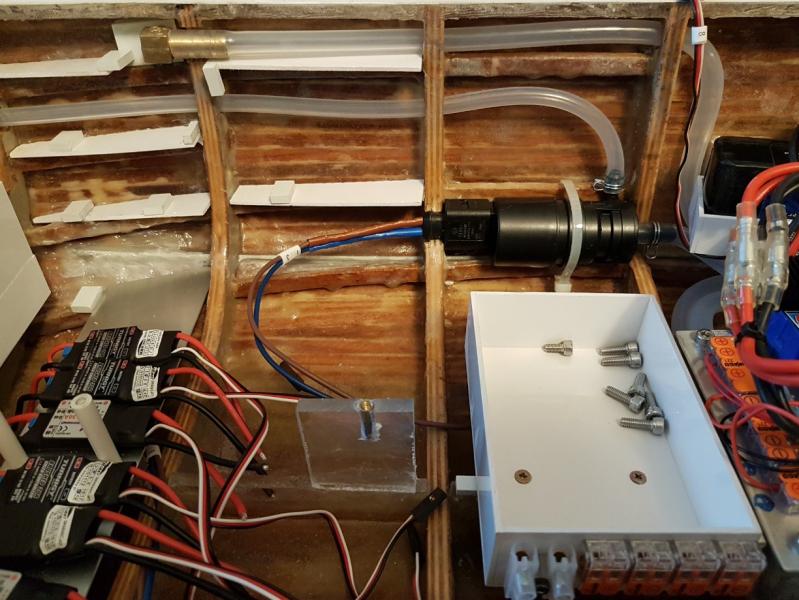

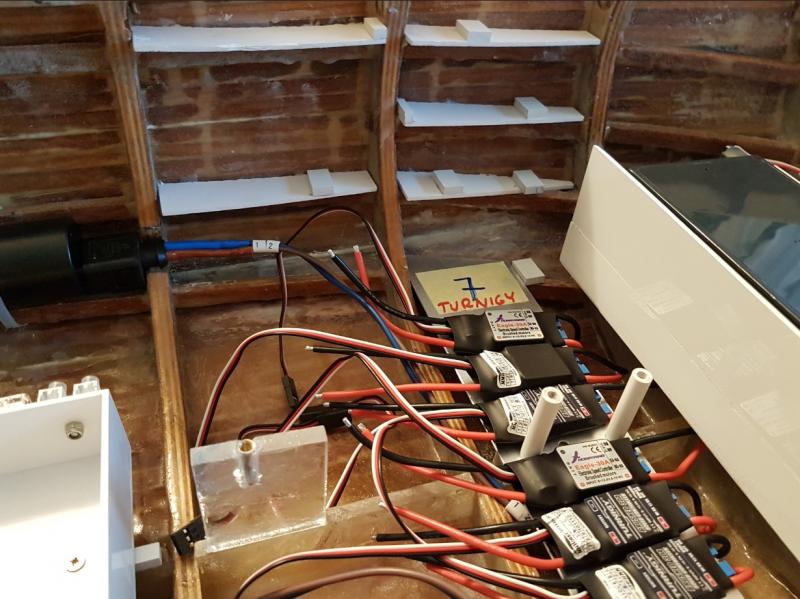

Kilka zdjęć z innej perspektywy:

Może taki rzep? Opaska i rzep jednocześnie, wybaczcie że tak w modelu ale ciężko potem go założyć i za mój paluch pomalowalem sobie szpachlą w sprayu bo kombinuje zaślepki z włókna i żywicy ;D

Dzięki za podpowiedź. Na jeden regulator byłoby dobrze, ale na całą baterię. Hm... jakoś tego nie widzę.

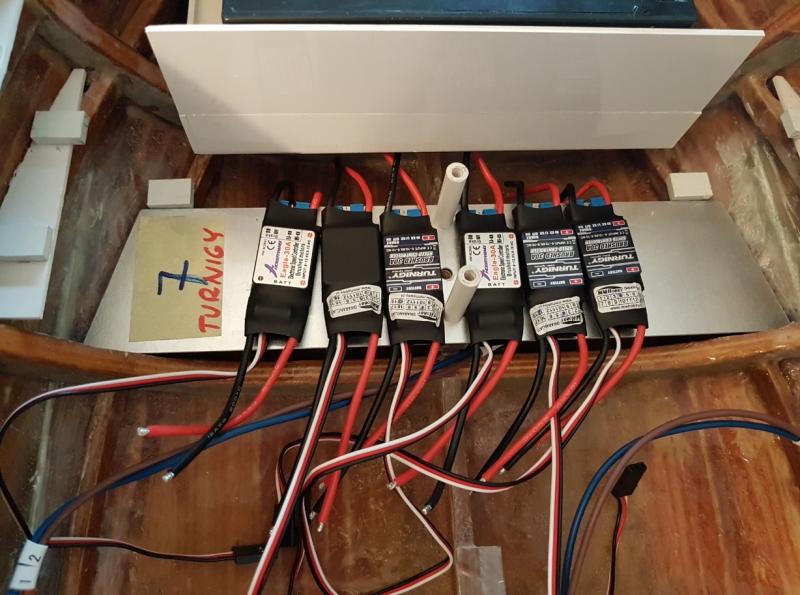

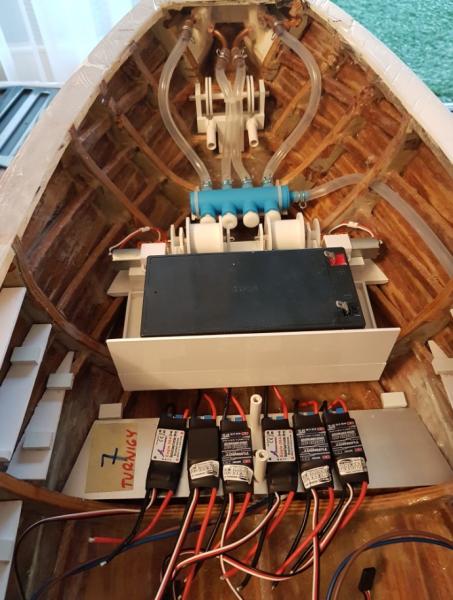

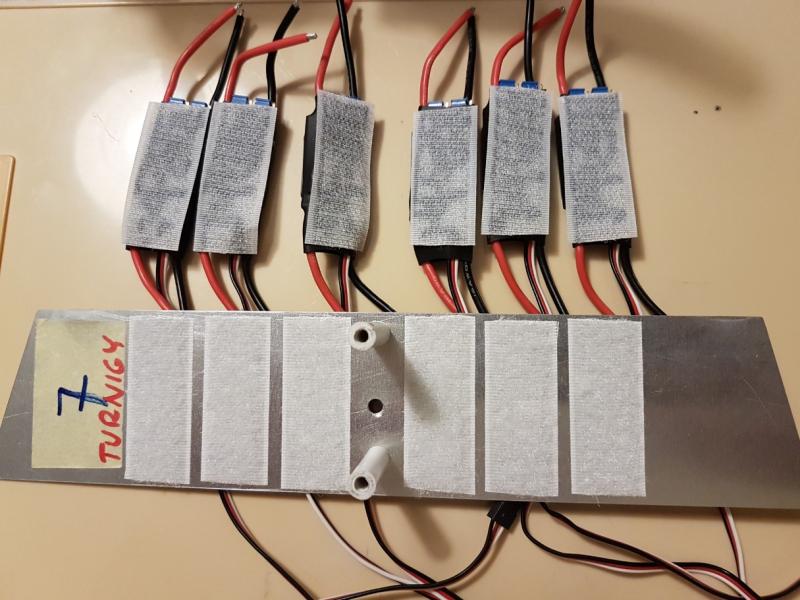

Nie do końca mi się podoba, ale po próbach stanęło na rzepie:

[Gość RomanX]

zamiast rzepa można dać opaski zaciskowe tzw. trytytki

łatwo przeciąć i założyć, a mocowanie lepsze...

klej na rzepie może puścić, jak regulator się nagrzeje



sposób mocowania wzdłuż lub wszerz



[kaszalu]

Taśma samoprzylepna i trytytki podobno świat trzymają w kupie !!

A maszynownia wygląda już coraz  "dostojniej"

[Gość RomanX]

nie wiadomo jak bardzo się będą grzały te regulatory ?

ale w razie czego można ściągnąć im te czarne koszulki, posmarować pastą termoprzewodzącą ich

radiatory i docisnąć je do tej aluminiowej półki opaską zaciskową, wtedy całe ciepło będzie jej oddawane

będzie działała jak wielki wspólny radiator - ale czy gra warta świeczki, to po testach dopiero

ja bym już pływał takim, nie mógłbym się doczekać

[JADAR62]

Właśnie trytrytki nie mogę użyć, bo.....pod płytkami jest miejsce zarezerwowane na kostki zaciskowe. Biorąc pod uwagę, że regulatory nie będą raczej pracowały ani ciągle, ani pod dużym obciążeniem, więc nadmierne grzanie można wykluczyć, no i sama taśma musi wystarczy. Choć nie jest to po mojemu, bo nie lubię jak coś się rusza, a nie powinno.



Maszynownia zaczyna się robić jak prawdziwa - ciasna i duszna :D .

[JADAR62]

Ale mogę przypiąć trytytkami regulatory razem z kostkami po ich zamontowaniu.

[JADAR62]

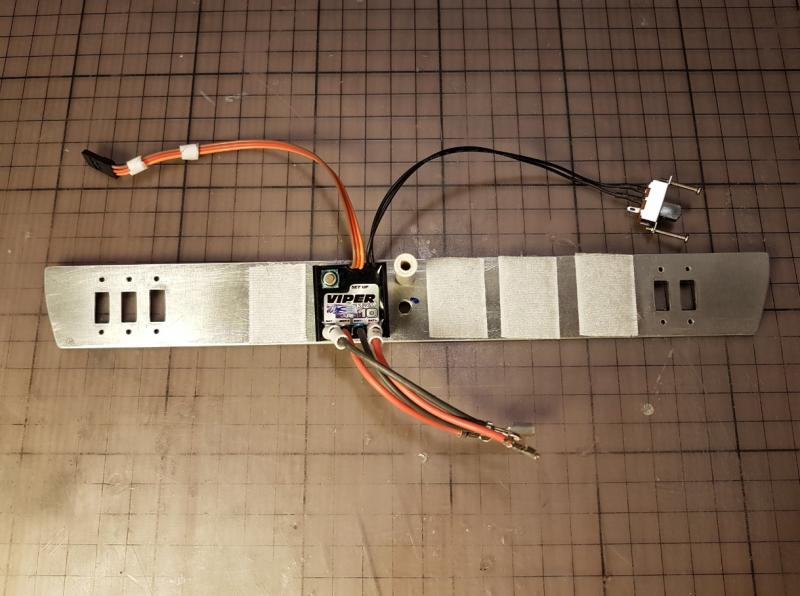

Pierwsza płytka gotowa do przyjęcia regulatorów.

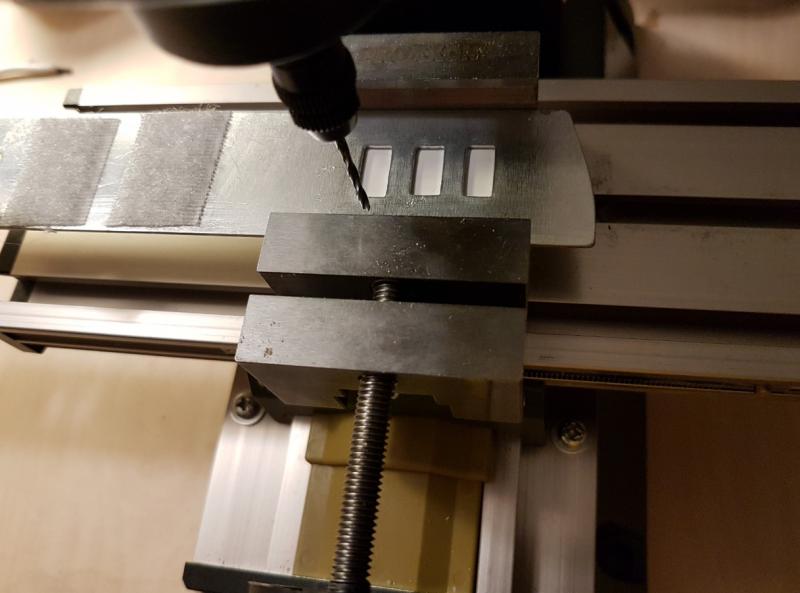

Kwadraciki wycinane ręcznie, ale precyzja wystarczająca.

[JADAR62]

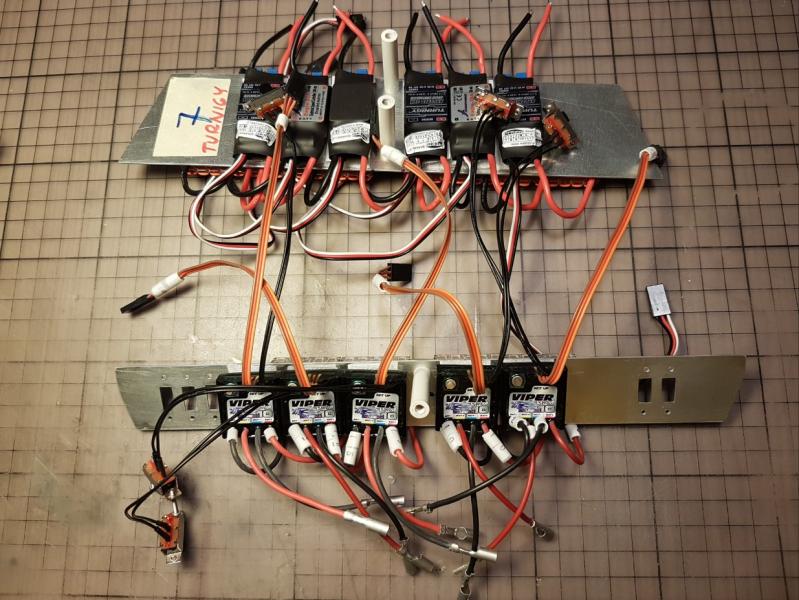

Płytki od górnej strony:

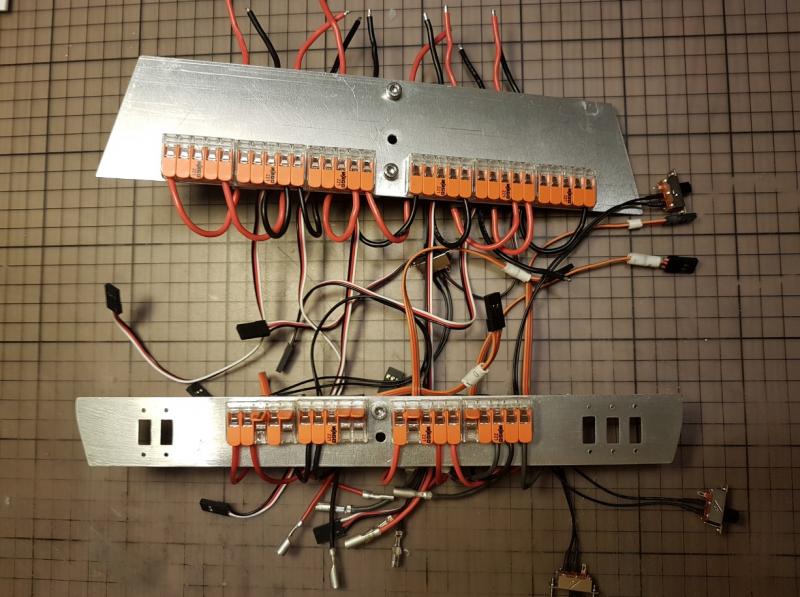

od dolnej strony:

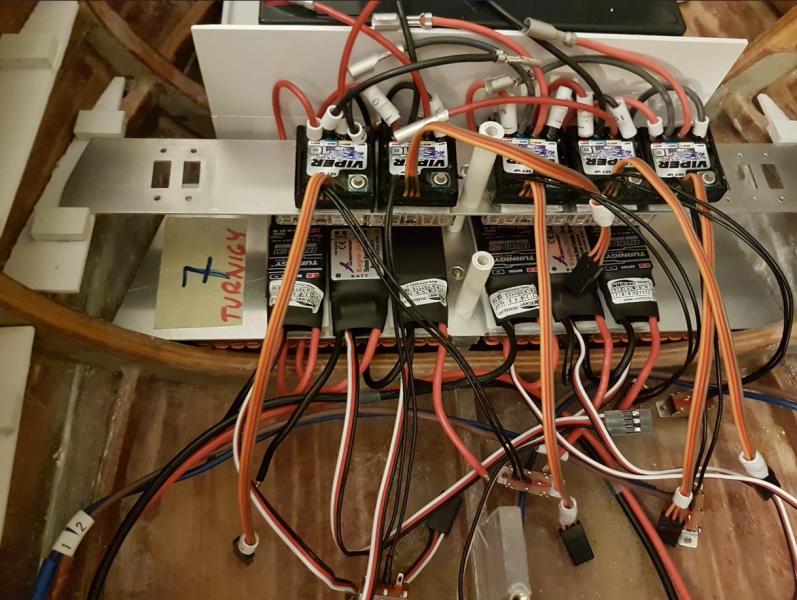

i przymiarka w kadłubie. Póki co wszystko się mieści tak jak zaplanowane.



Jeszcze czekam na śrubki do zamocowania włączników. M2 nie są dostępne w normalnym sklepie niestety.

No i obróbka kabli, lutowanie i przedłużanie.



Złączki WAGO są rewelacyjne. Tyle, że zajmują więcej miejsca od listw skręcanych.Jedną z zalet jest, że są płaskie.

[kaszalu]

Niezła pajęczyna... Szybka diagnostyka uszkodzenia i jakiś  remoncik polowy to spore wyzwanie !

[JADAR62]

No niestety, a to jeszcze nie wszystko. To sterowanie do odbiorów nie mających wpływu na ruch statku, więc do portu wróci bezpiecznie :D .

[Grzesiek]

A ja mam pytanie do czego jest potrzebne aż 6 regulatorow?

[fordson]

A ja mam pytanie do czego jest potrzeb e aż 6 regulatorow?

regulatorów jest , według mnie, a ja się nie znam , 12

[JADAR62]

Na zdjęciu widać 11 regulatorów (jedno i dwukierunkowe), a będą jeszcze 2.

Wszystkie potrzebne do sterowania silnikami.

1. wytwornica dymu - 3 regulatory. Grzałka i 2 silniki.

2. radar

3. armatka wodna - 2 regulatory dla sterowania położeniem działka w pionie i w poziomie

4. pompy wody - 3 regulatory dla trzech pomp

5. kotwice - 2 regulatory dla dwóch kotwic

6. kabestan

7. napęd główny

I się nazbierało. Do tego ponad 20 obwodów do oświetlenia. I jeszcze 3 serwa.

Teraz trzeba to zrealizować.

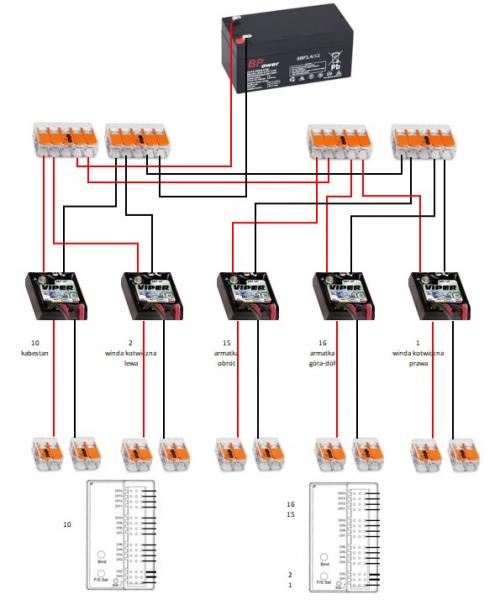

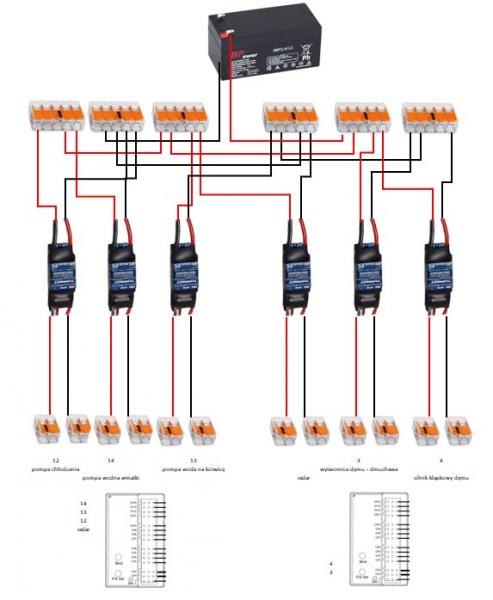

Zaznaczam, że nie jestem elektrykiem, a schematy zrobiłem tak, abym umiał sam wszystko połączyć:

[kaszalu]

Nooo ... widzę że poszedłeś "na bogato" !

Ale chyba niektóre regle jak dla mnie są faktycznie zbędne  - np położenie działka i jego regulacja - wystarczy zrobić to na zwykłych serwach , radar też obraca się raczej ze stałą prędkością ...

Już masz wygospodarowane trzy regle do następnego modelu !!

Nie czepiam się absolutnie - każdy ma swoją wizję modelu !

Powodzenia !!



Ps.

Przy tej ilości regli wpiętych do odbiornika musisz przemyśleć sposób podłączenia "plusów" w przewodach sterujących regulatora - niektóre trzeba odłączyć bo ci system zgłupieje !! O co chodzi masz na rysunku poglądowym poniżej dla dwóch regli ! Przy 12 sprawa się komplikuje ! Jaką masz apkę do sterowania - jest tyle kanałów w odbiorniku do wpięcia tych regli czy masz inny pomysł na sterowanie tych regulatorów ?

Rozrysuj sobie schemat podłączenia regli od strony ich sterowania - kable sterujące z sygnałem od odbiornika !

Edytowane 22 Sierpnia 2018 przez kaszalu

[BartekSta]

Z tego co pamiętam aparatura to składak z kilku we własnej obudowie? I odbiornikow będzie kilka? Dobrze pamiętam?



Wysłane z mojego HTC U11 przy użyciu Tapatalka
