Szkoda że budowa już się kończy. Za każdym razem, gdy odwiedzałem forum spoglądałem na relację z wykonywania Atlasa. Był to obowiązkowy punkt. Mam nadzieję że autor zachęcony dużą ilością pozytywnych komentarzy zacznie następny projekt, czego z całego serca mu życzę. Wesołych Świąt ?

Odnośnik do komentarza
Udostępnij na innych stronach

Jak pisze Grzegorz - za każdym razem, gdy odwiedzałem forum spoglądałem na relację z wykonywania Atlasa,był to punkt obowiązkowy.

Totalny szok,wspaniała i bardzo pouczająca relacja.Precyzja wykonania rzadko spotykana.Ale jest to zaleta rękodzieła,a nie chińskiego gotowca.

Gratulacje wspanialej modelarskiej roboty.

Odnośnik do komentarza
Udostępnij na innych stronach

Dziękuję bardzo wszystkim za docenienie mojej pracy i wyrażenie opinii w pozytywnych komentarzach.

Szmat czasu daliście radę oglądać moje wypociny - dziękuję jeszcze raz. Szczególnie tym od samego początku, kiedy to nie wiadomo było do końca co się urodzi oraz tym z pierwszego rzędu ?.

Co prawda budowa modelu prawie zakończona, to relacja z budowy będzie trwała do czasu pozytywnych prób wodnych.

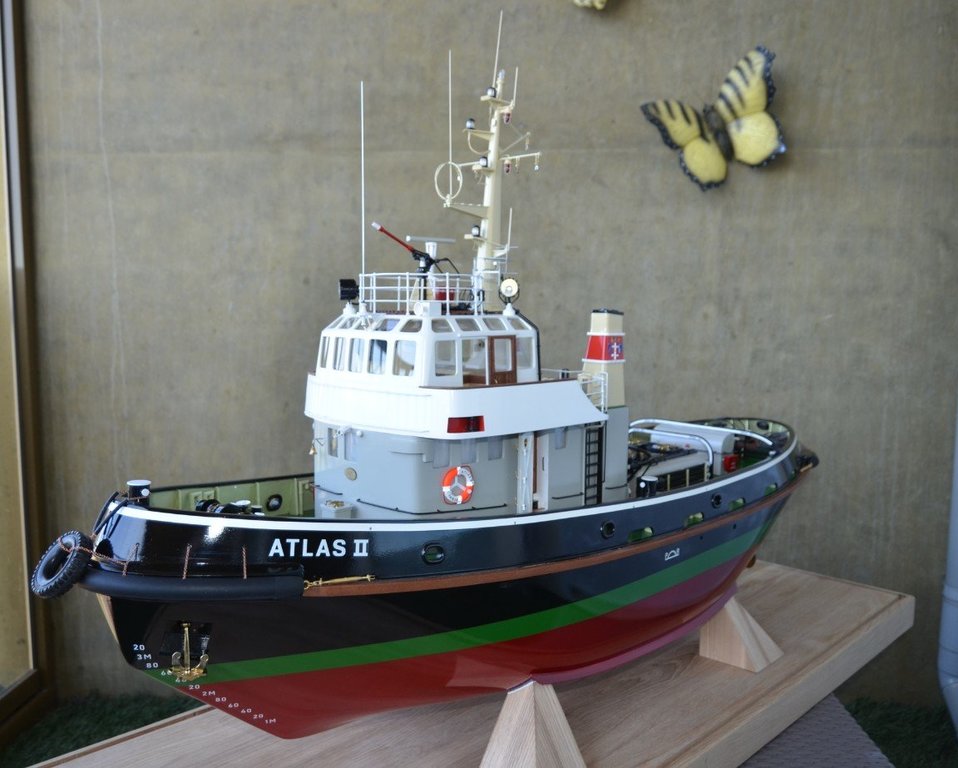

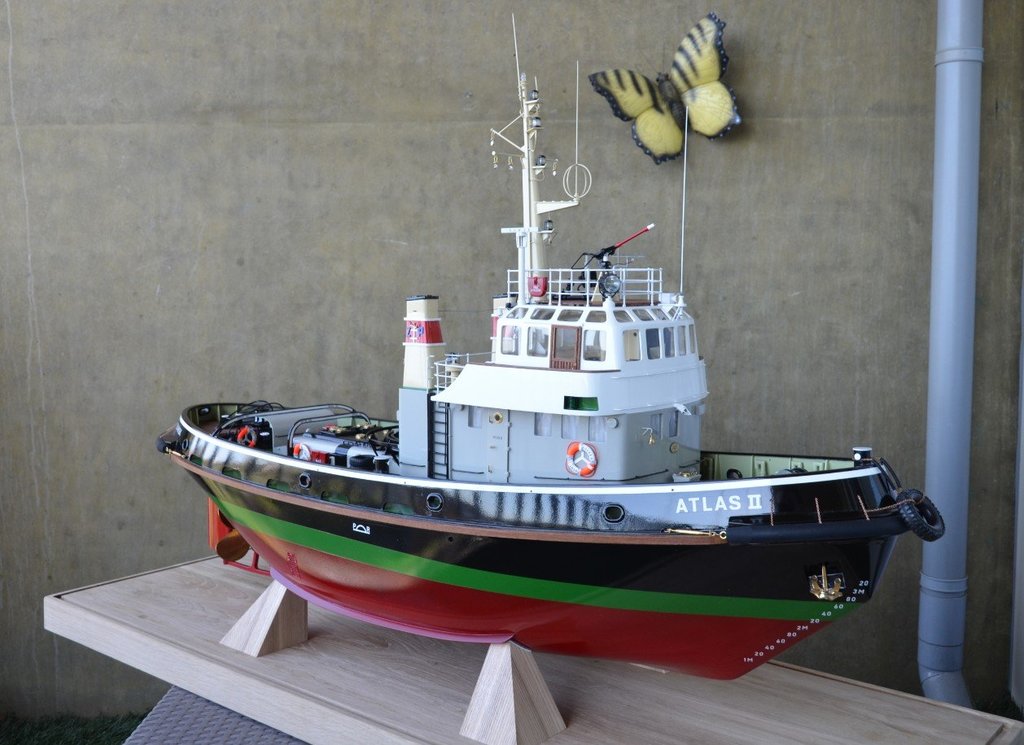

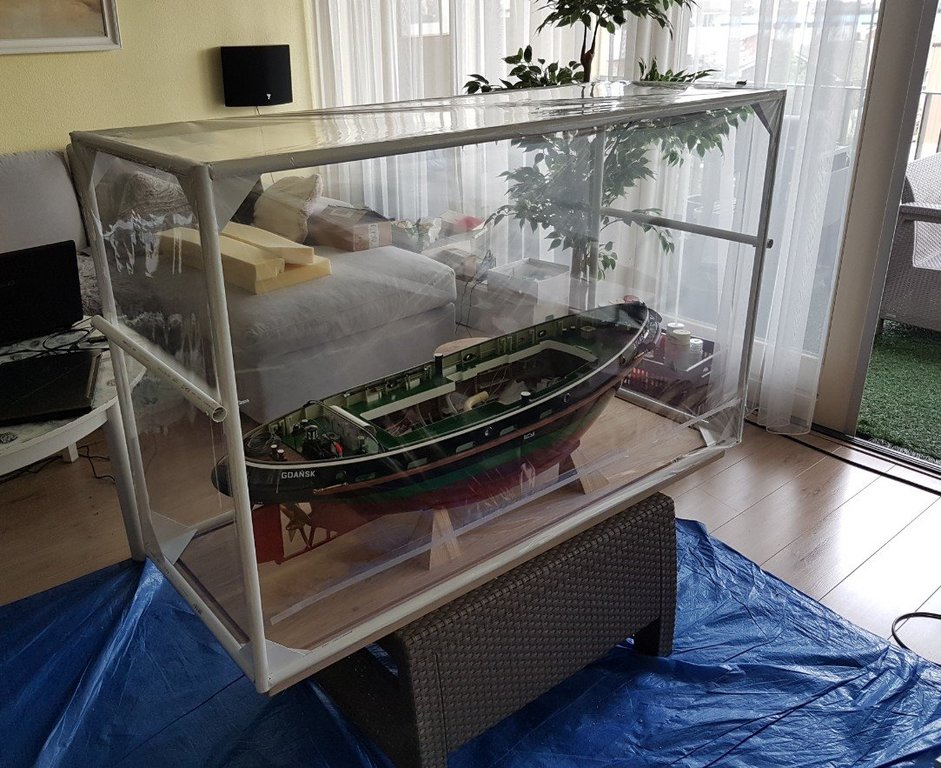

Ponieważ docelowa gablota jest raczej ciężka zrobiłem gablotę tymczasową. Użyłem do tego celu rurek PCV do instalacji elektrycznych oraz celofanu w rulonie 500x70 cm.

Przykleiłem za pomocą taśmy dwustronnej. Rurki z boku służą do podnoszenia gabloty.


  • Dzięki 1
Odnośnik do komentarza
Udostępnij na innych stronach

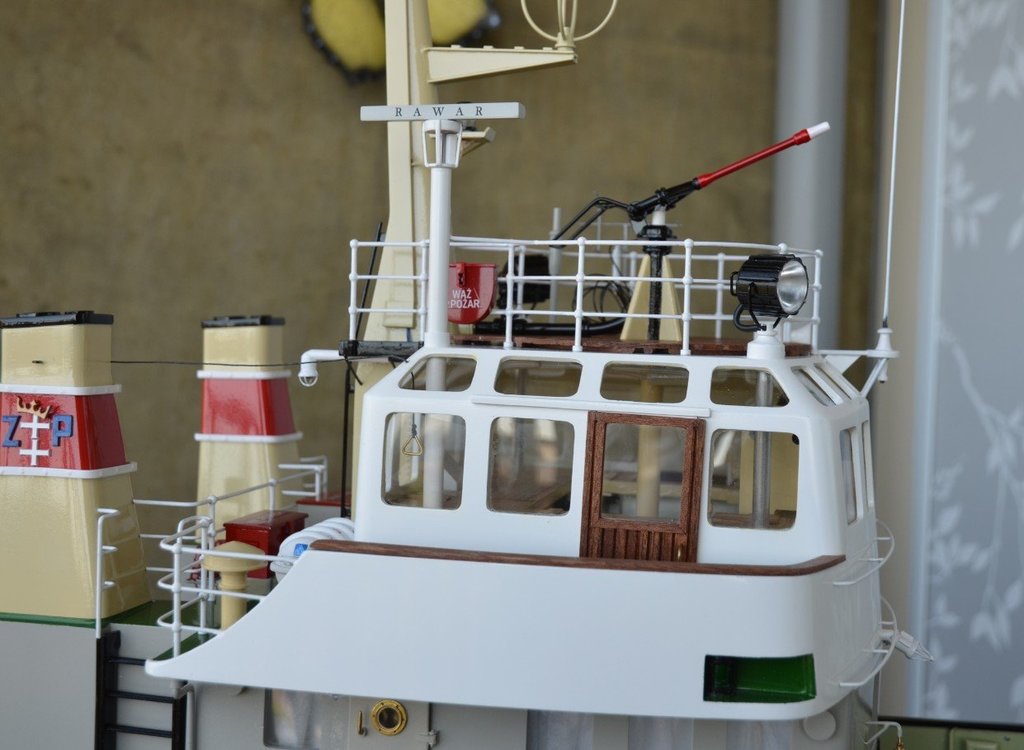

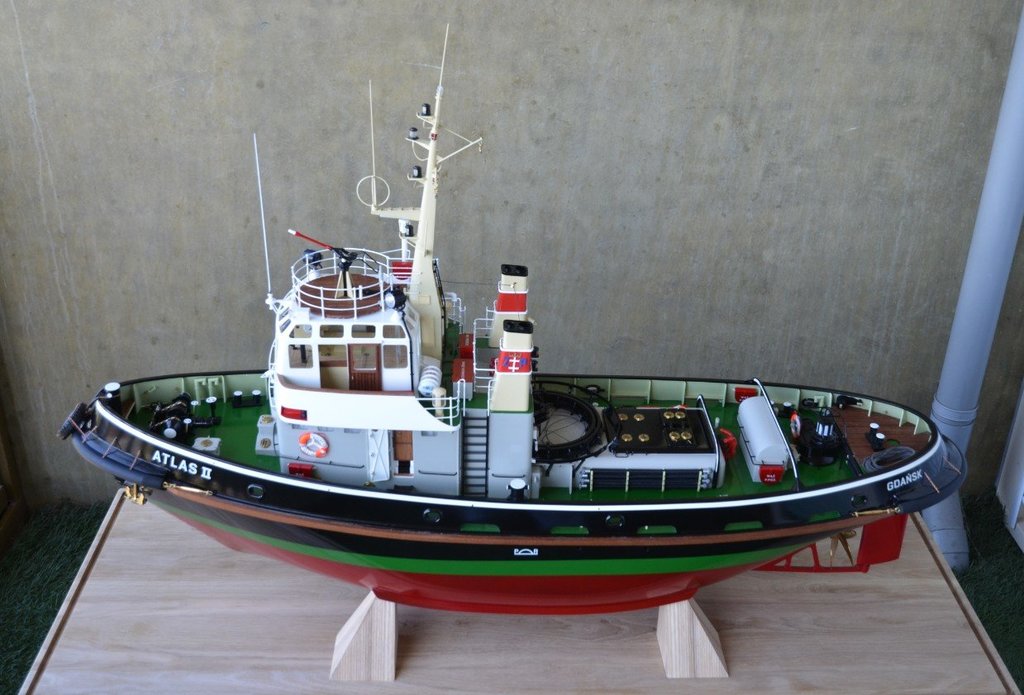

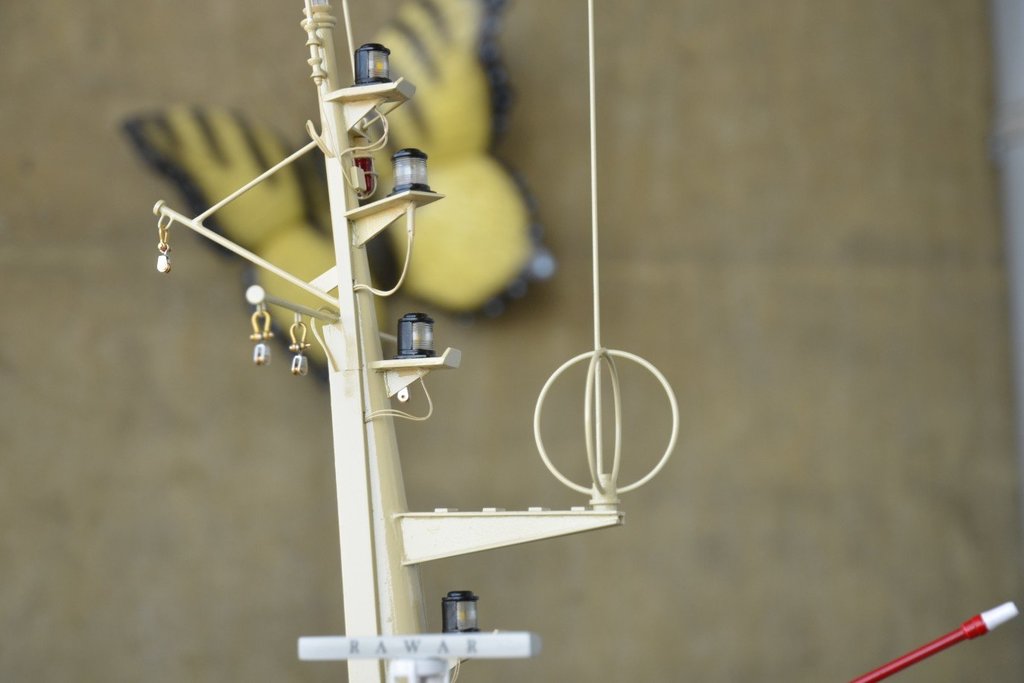

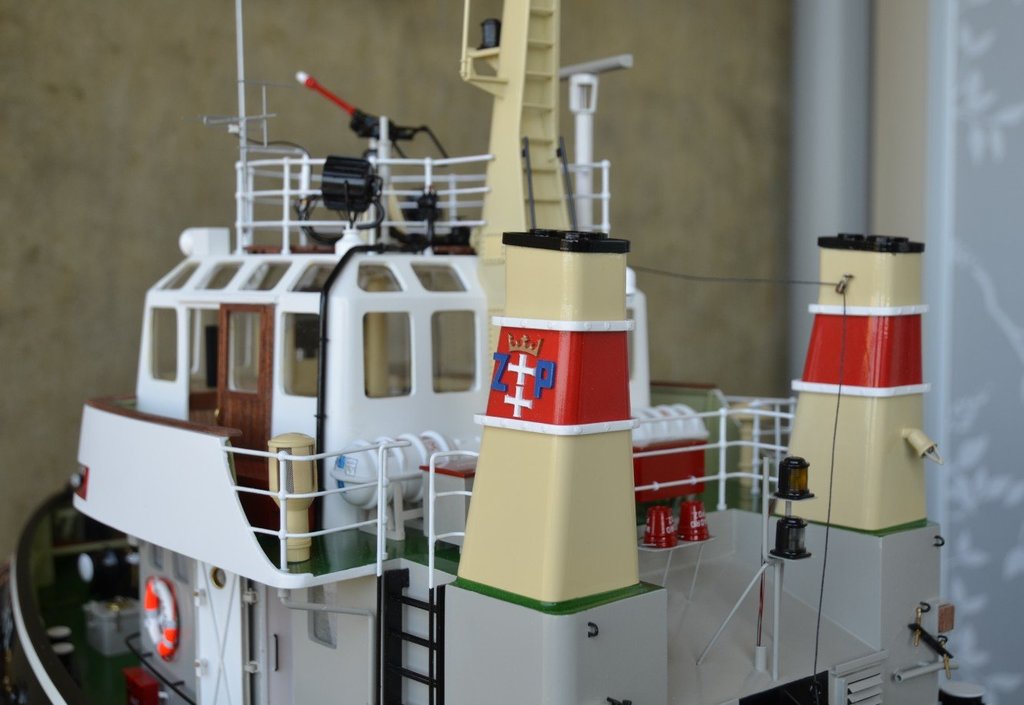

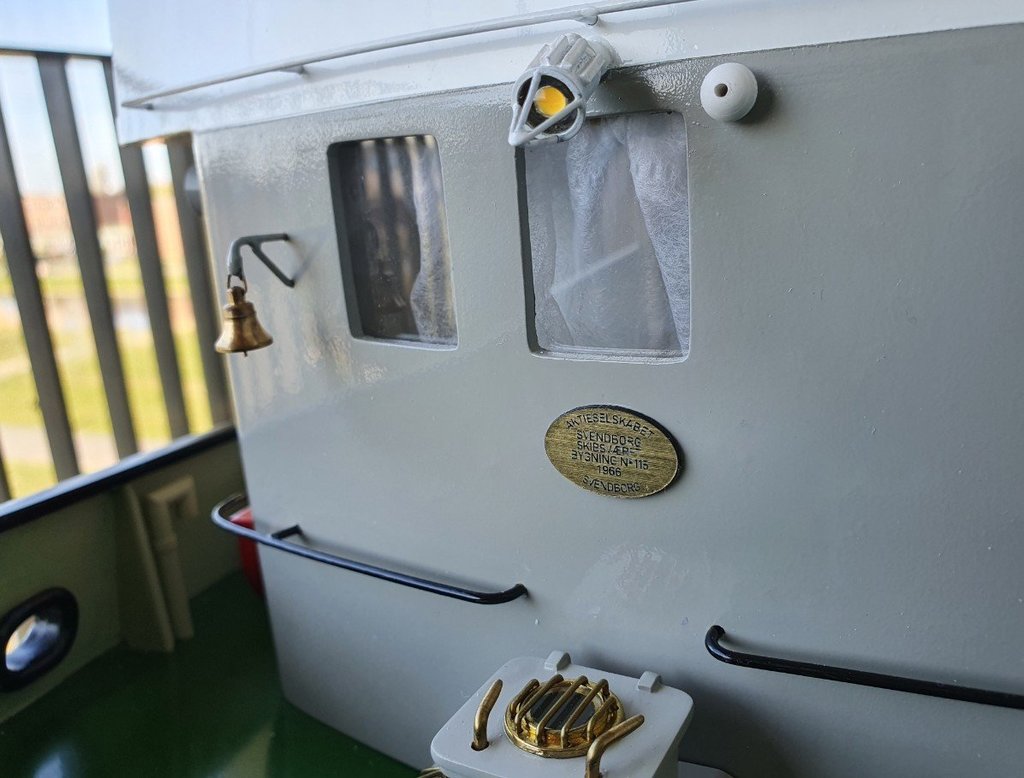

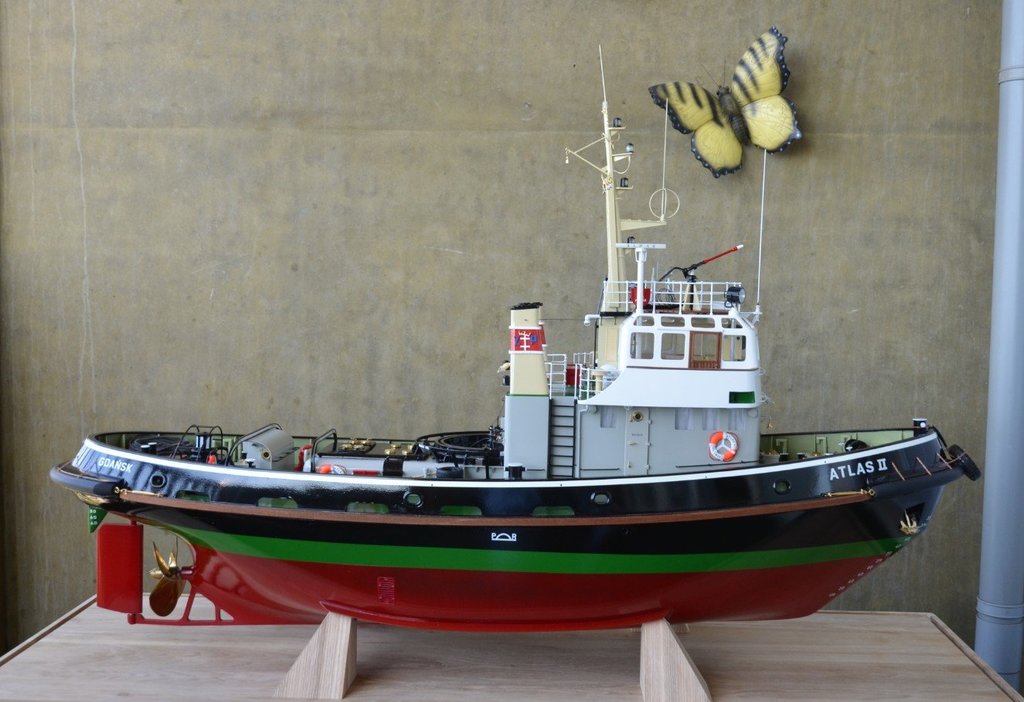

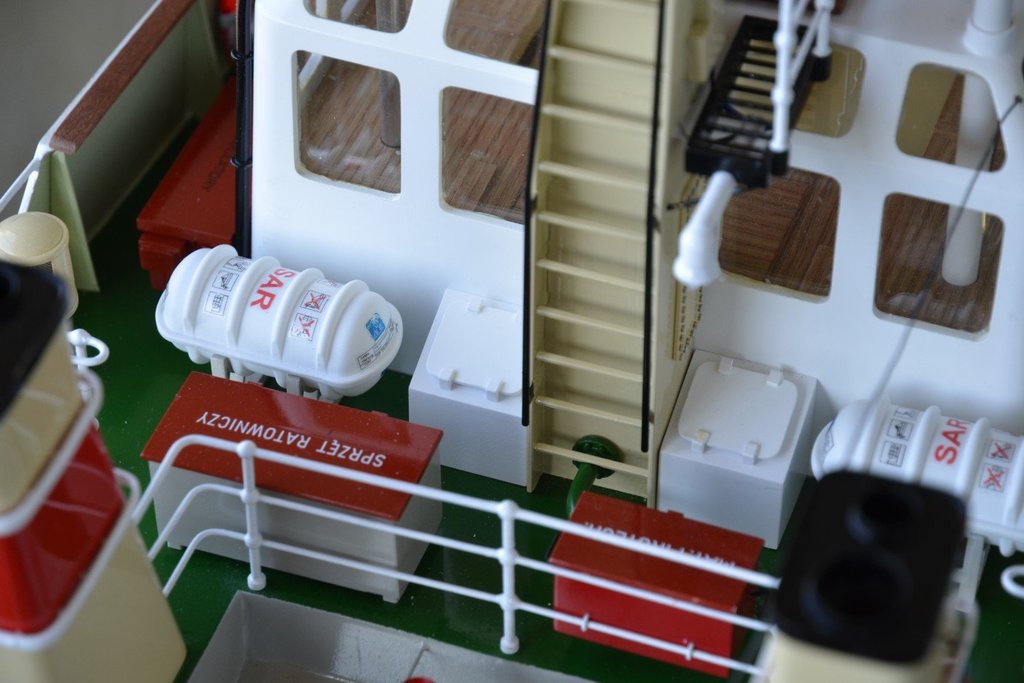

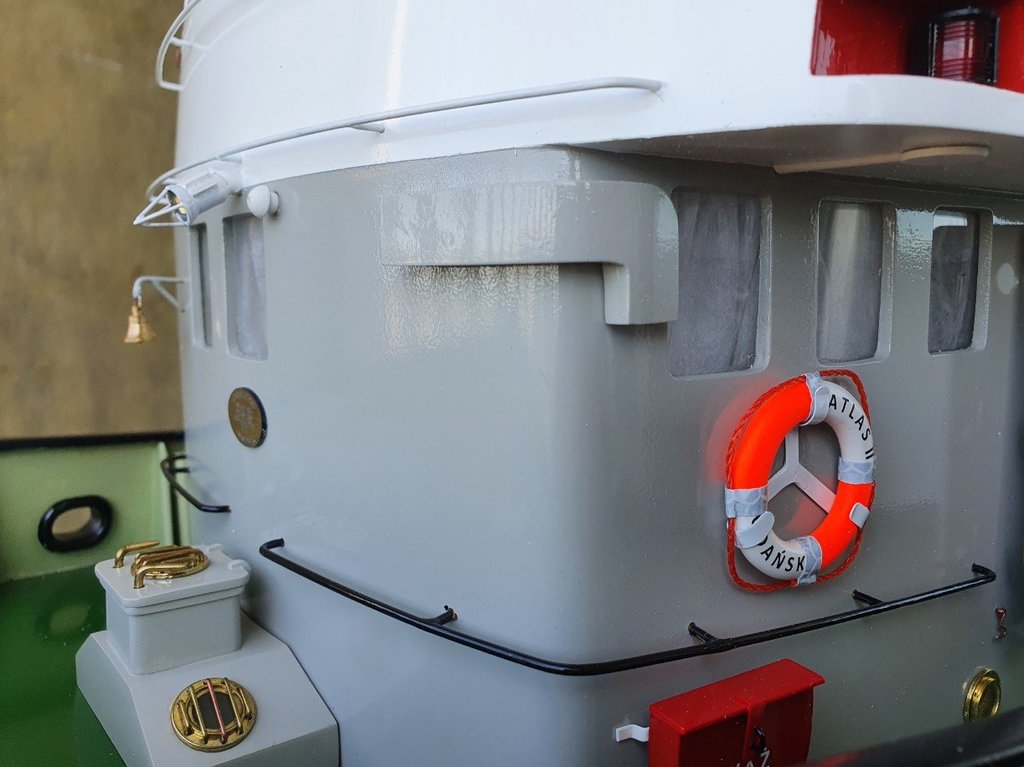

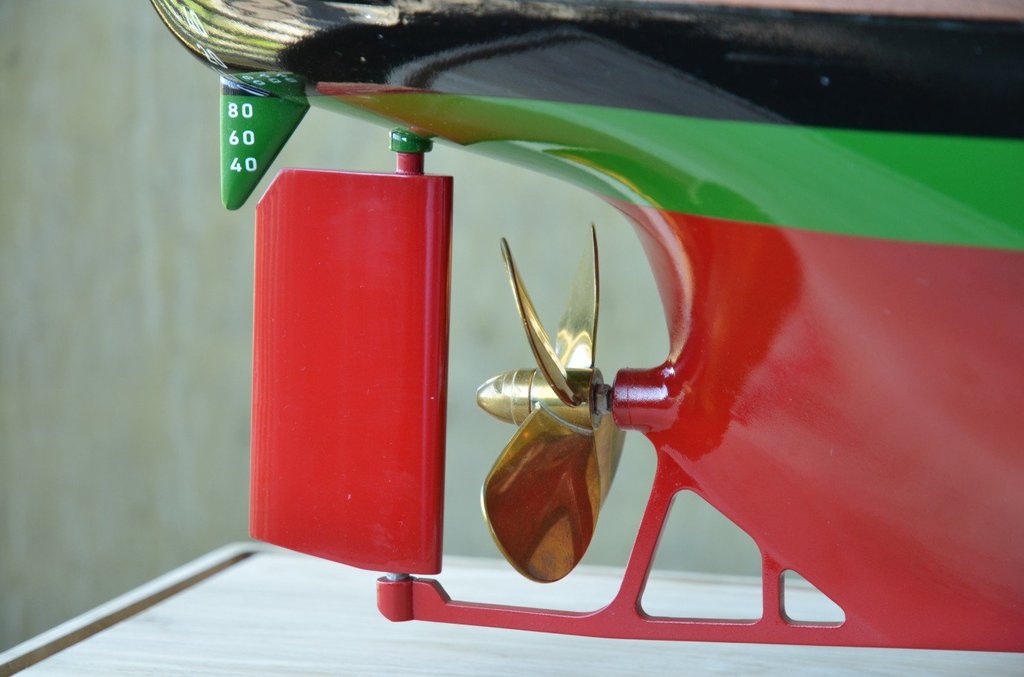

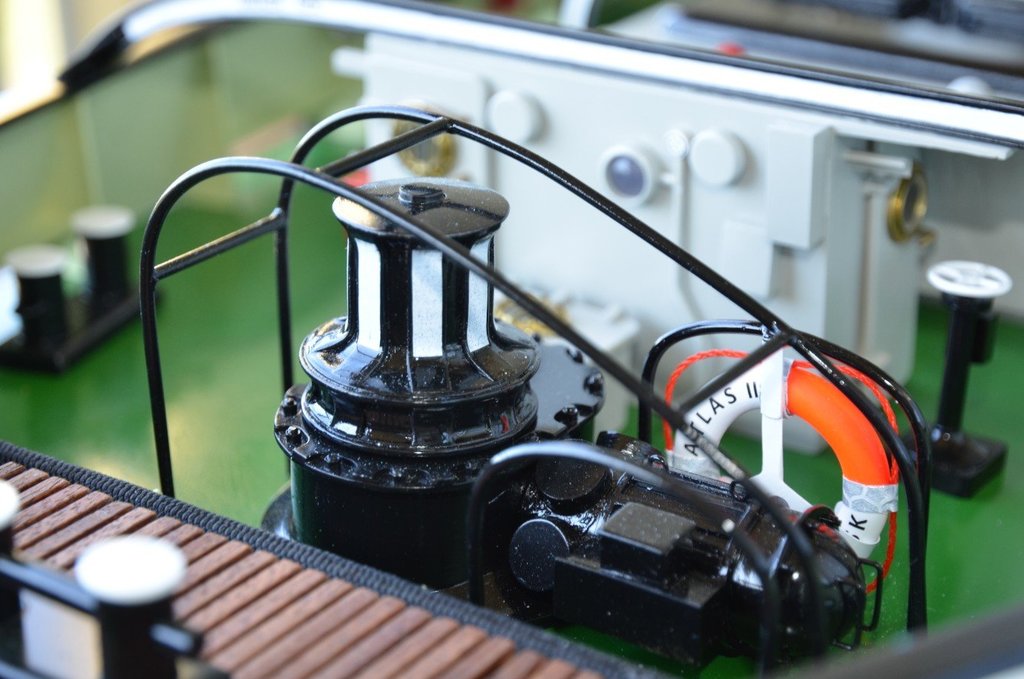

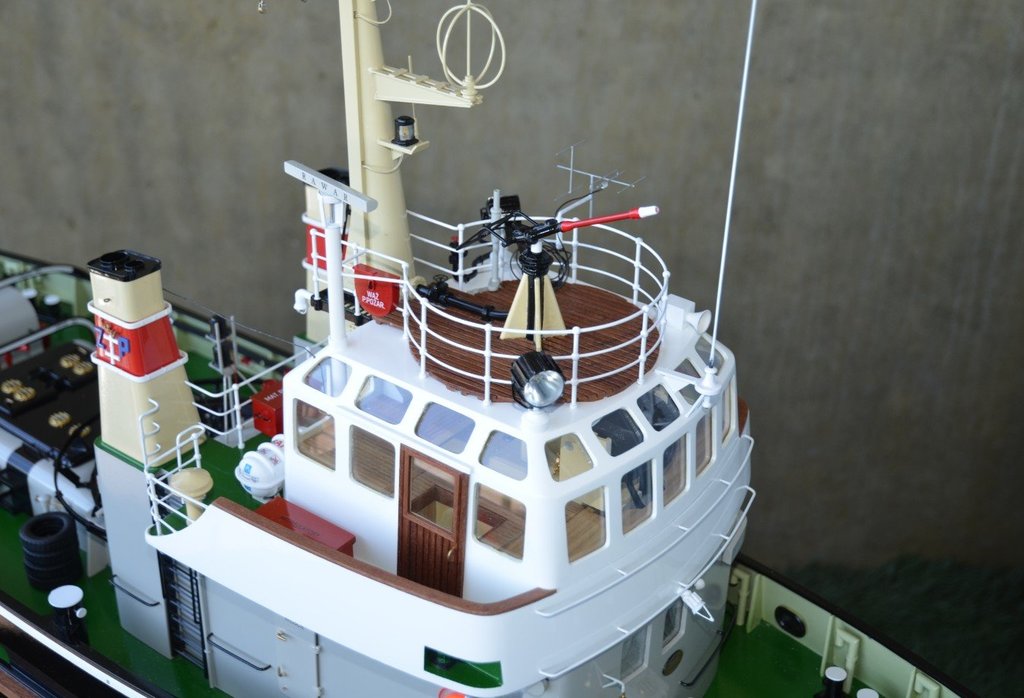

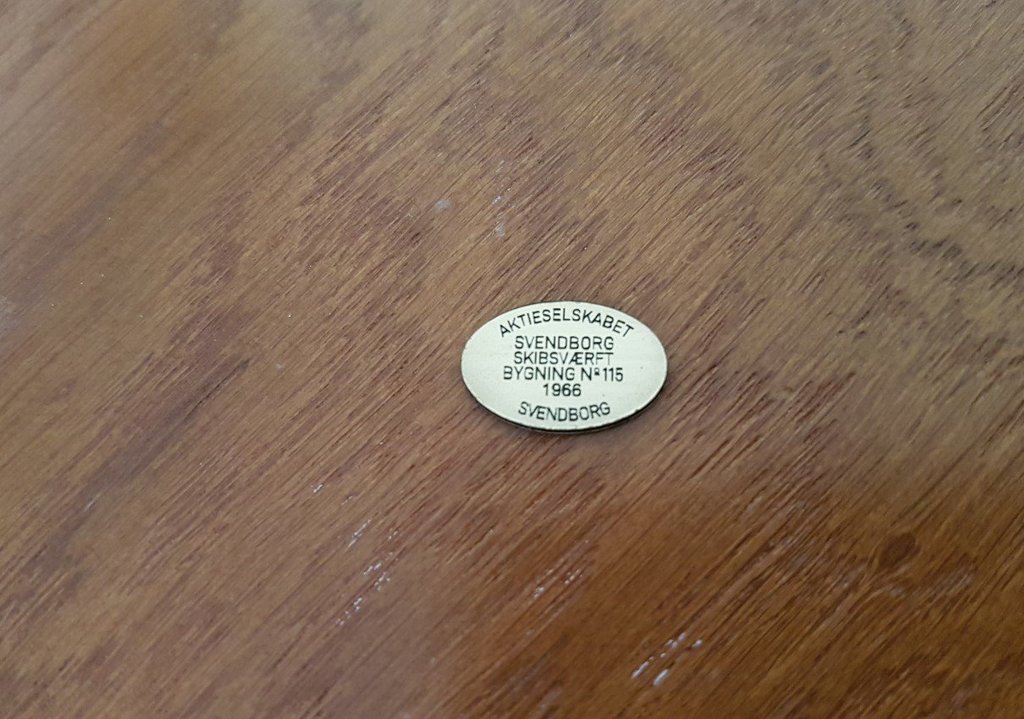

Relacji jeszcze nie jest koniec.

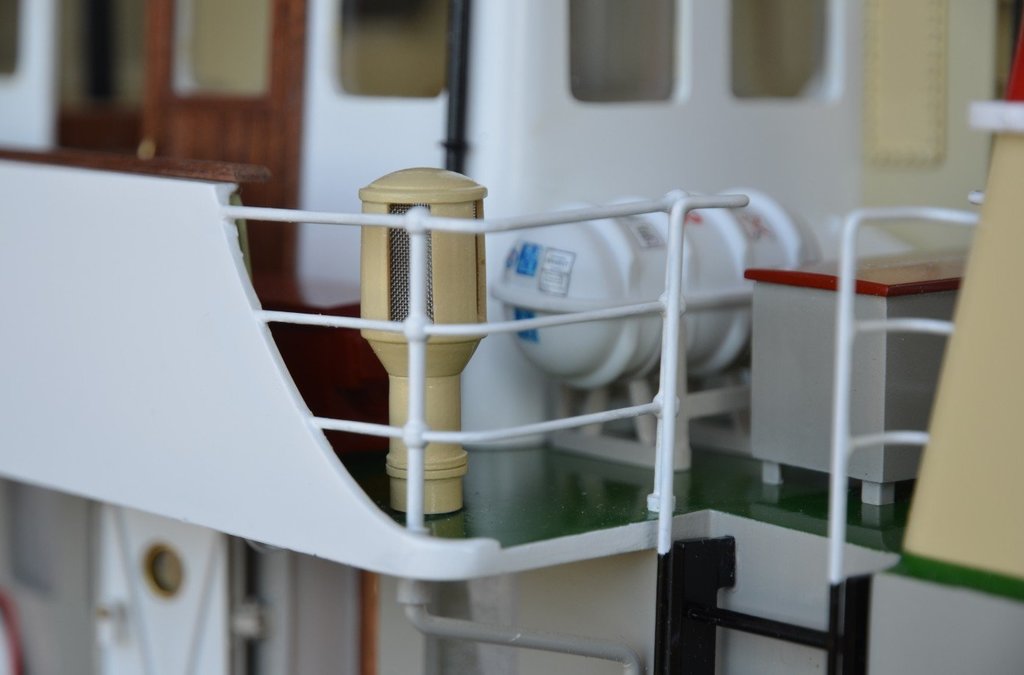

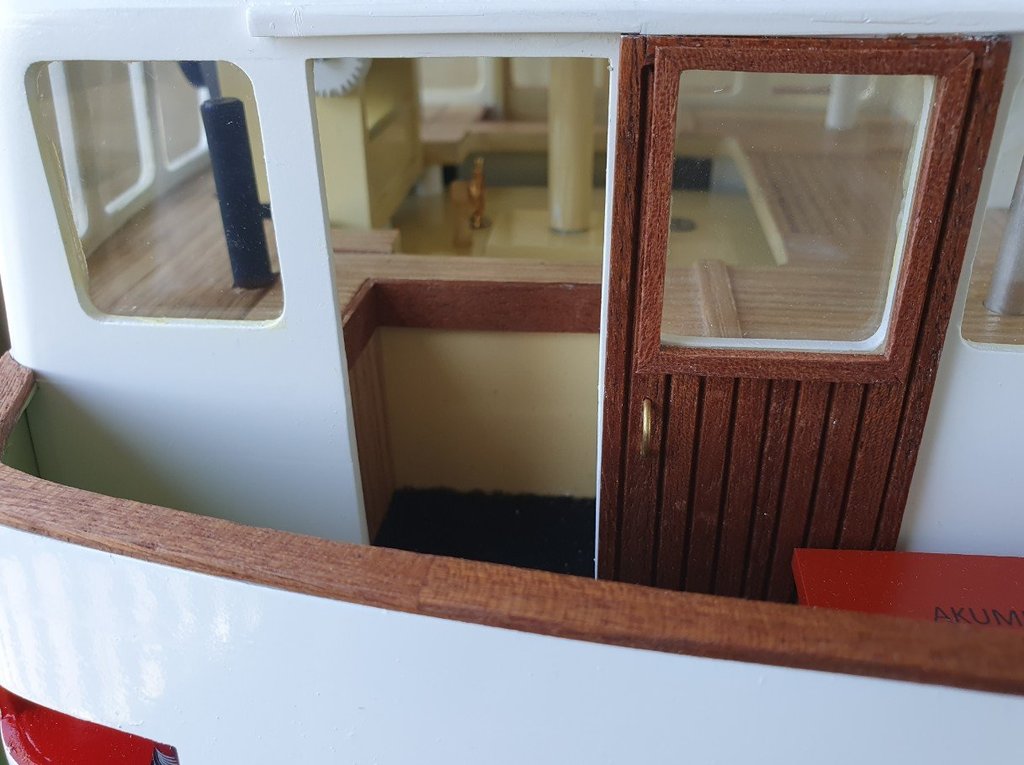

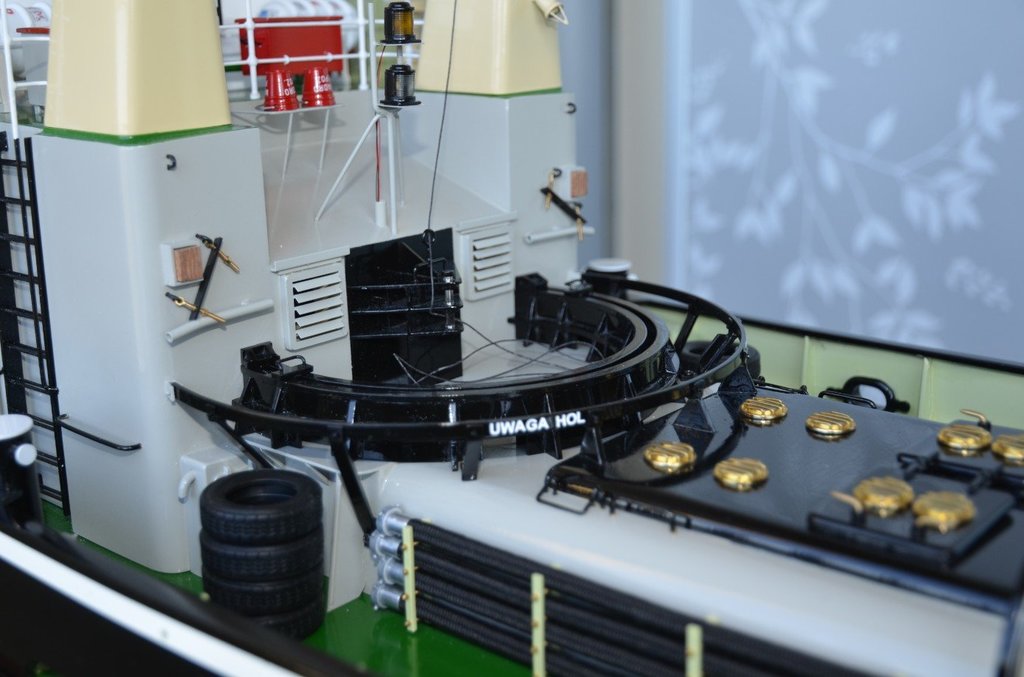

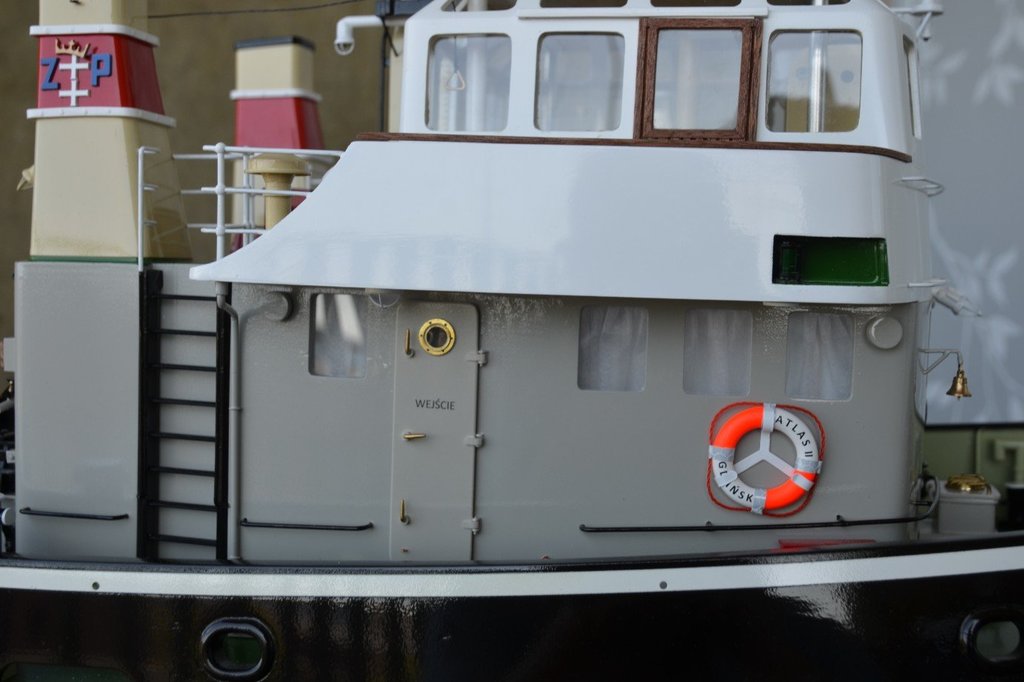

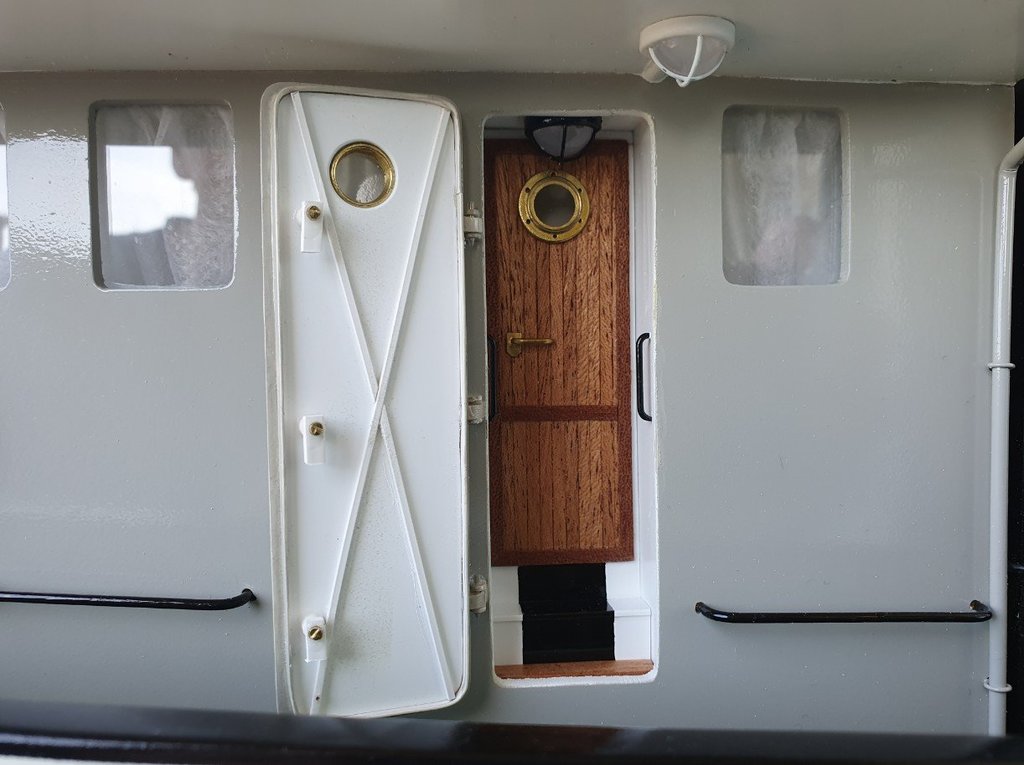

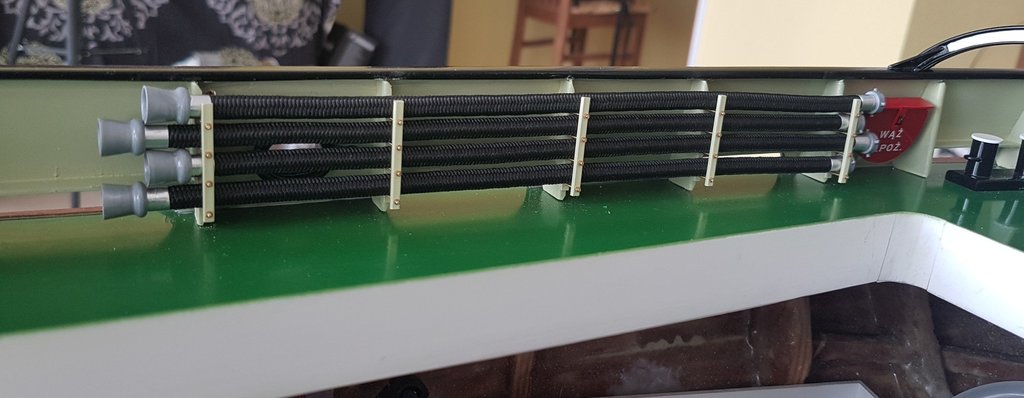

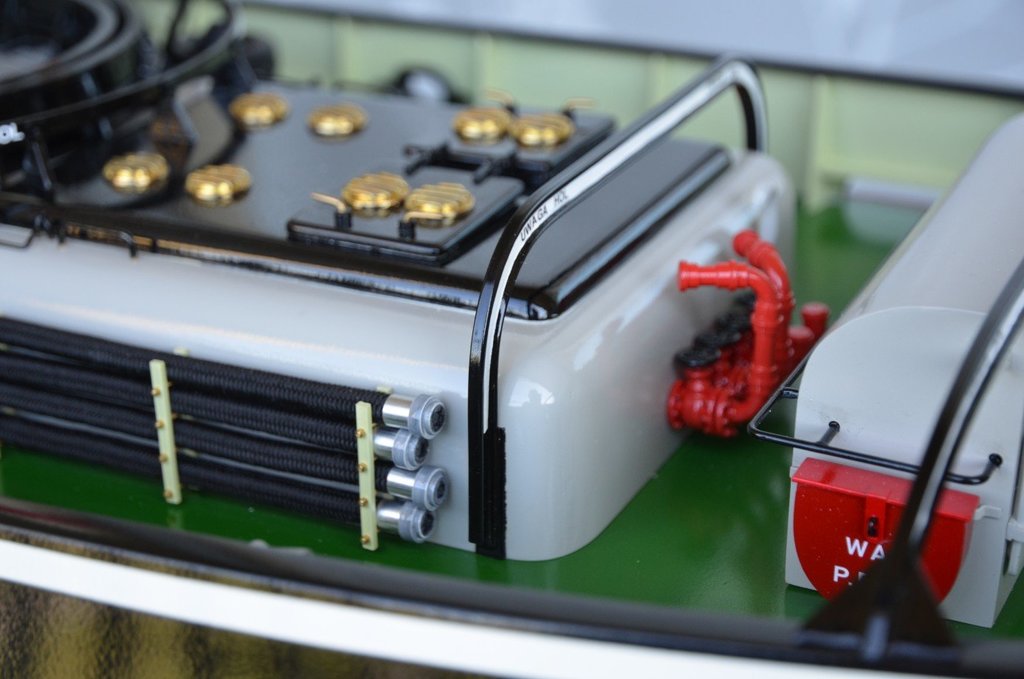

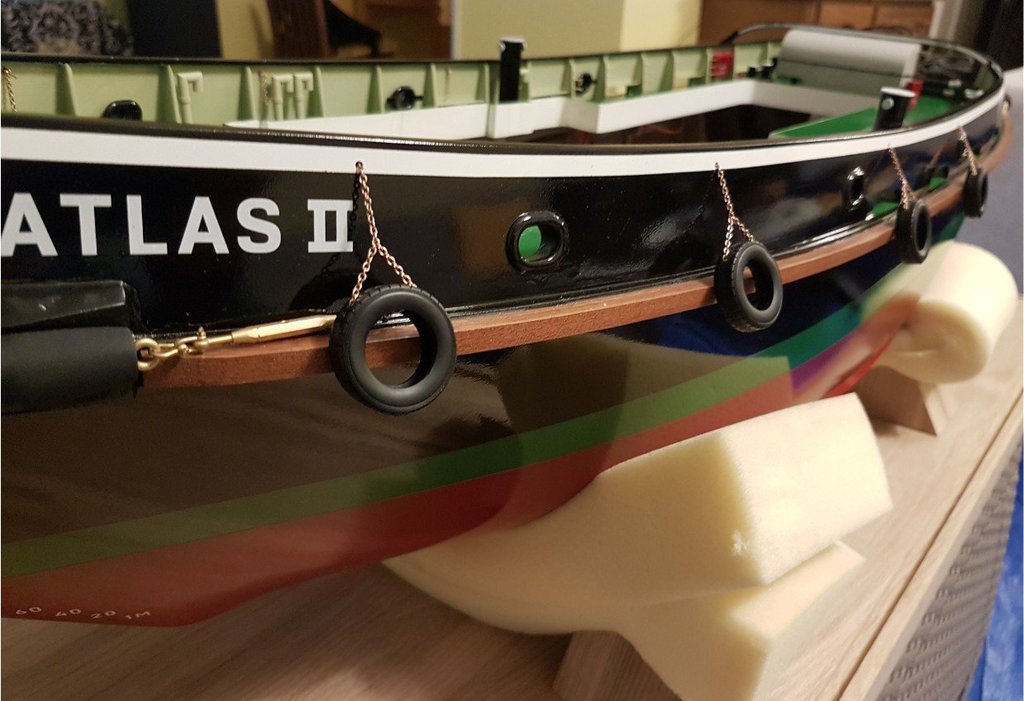

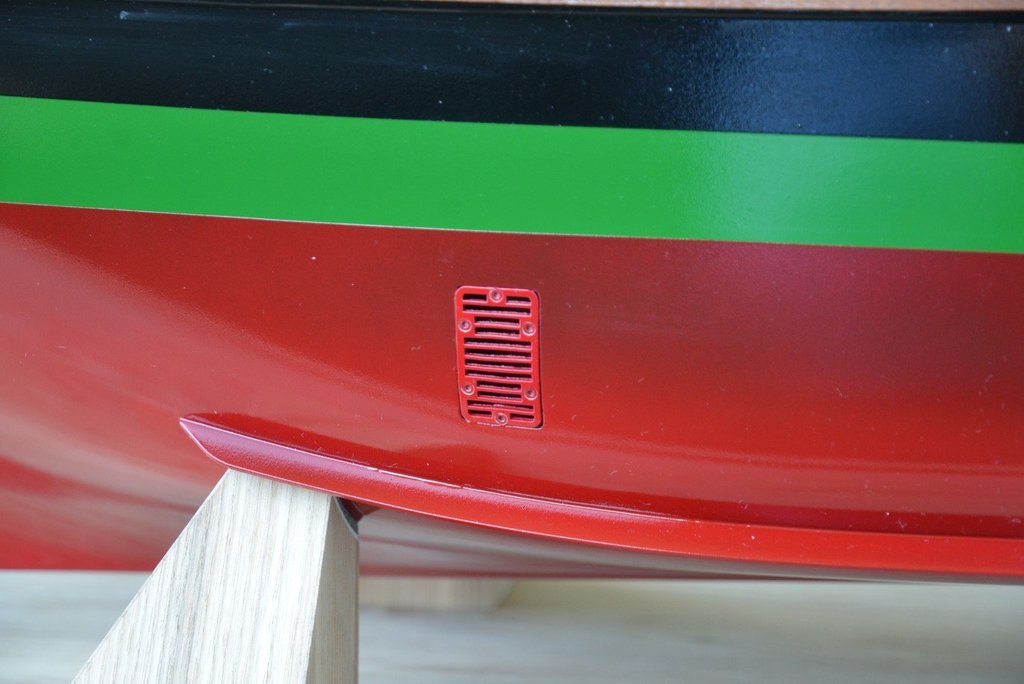

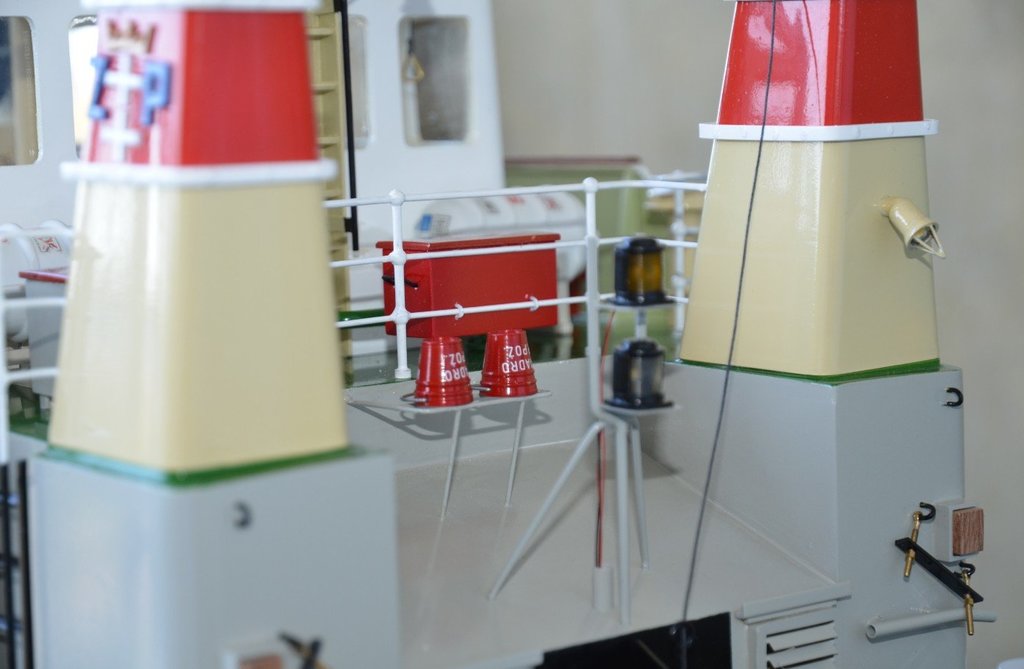

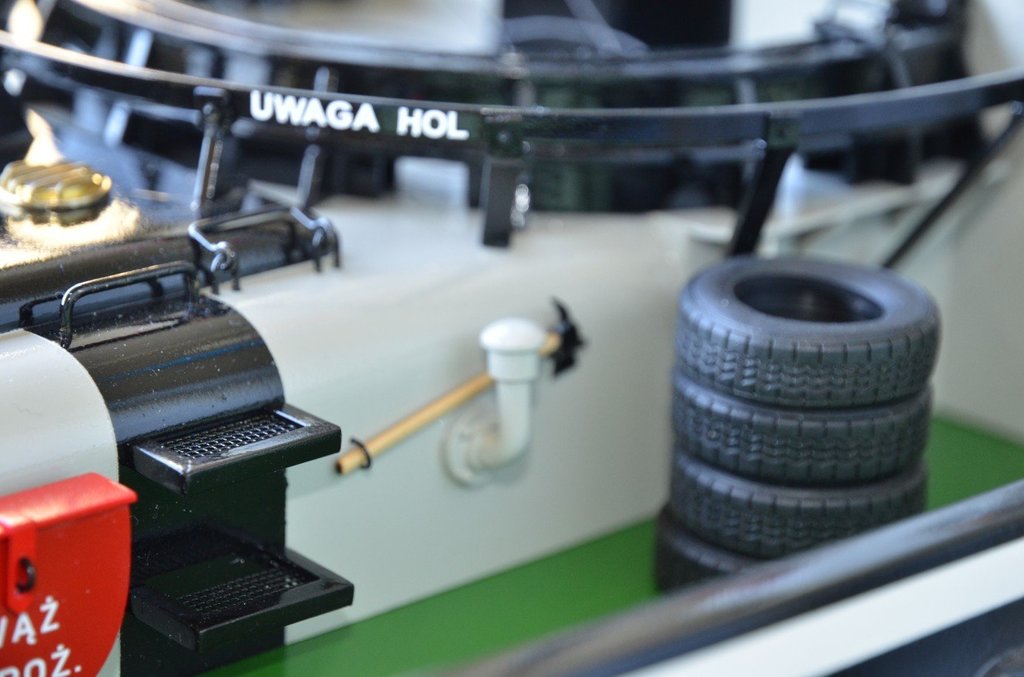

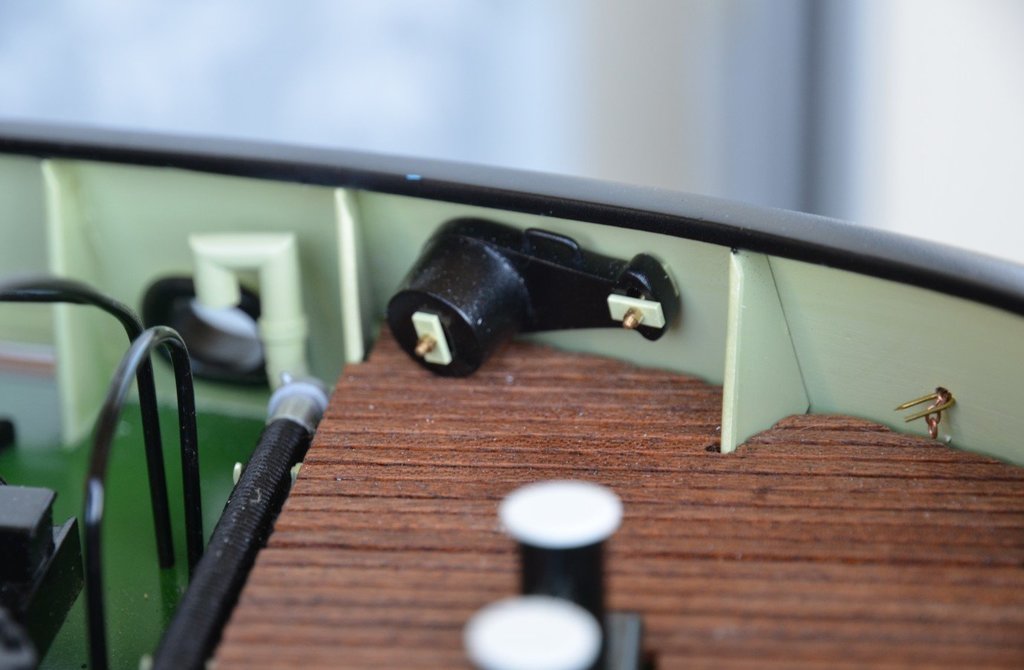

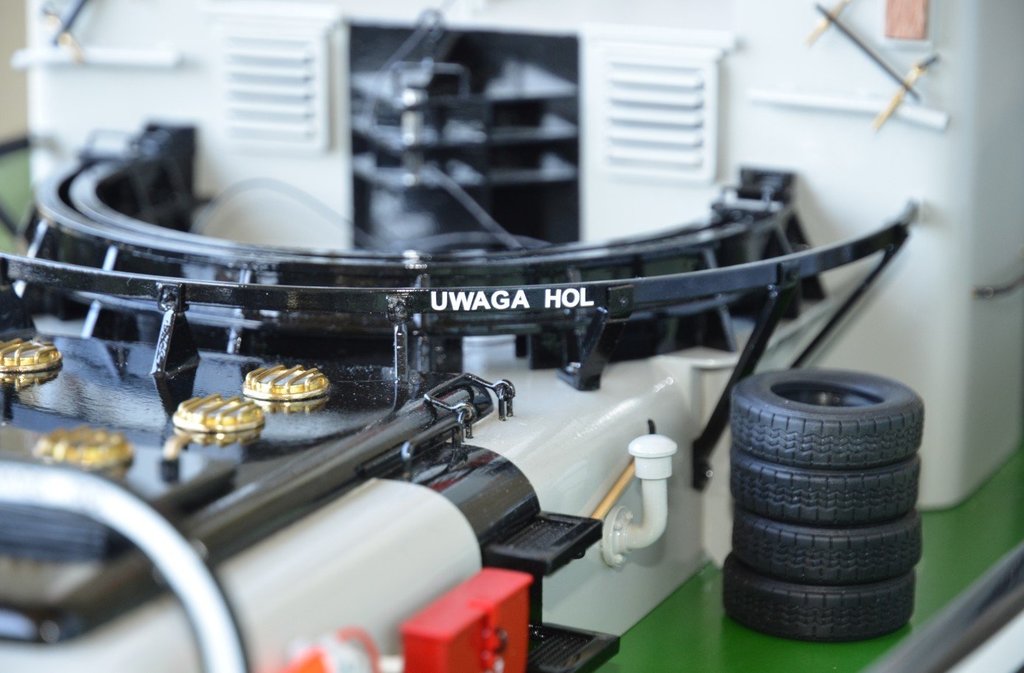

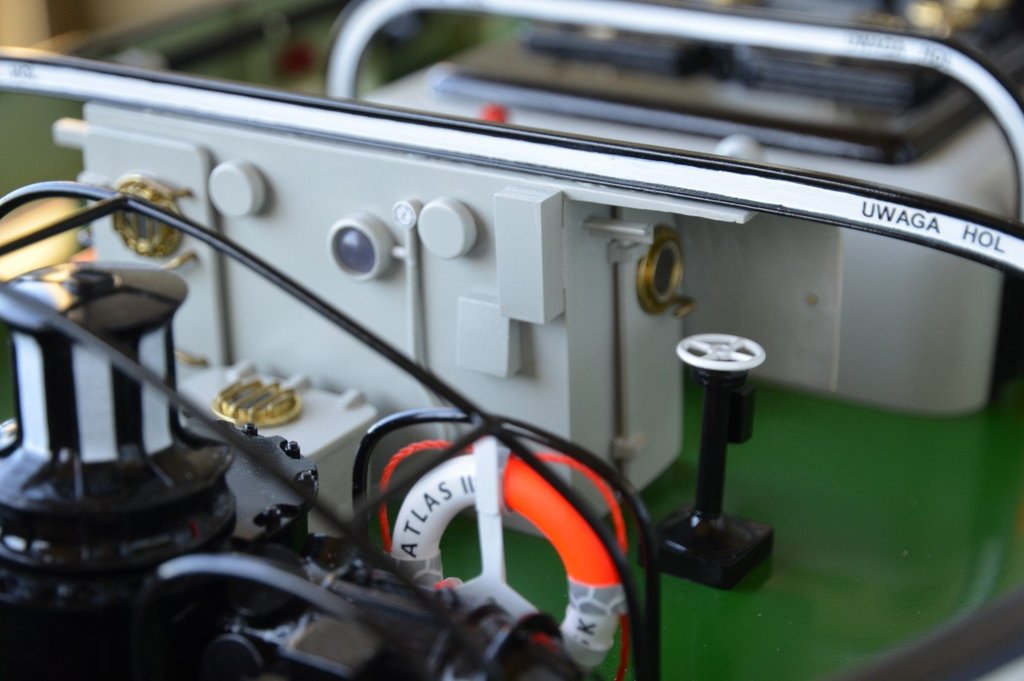

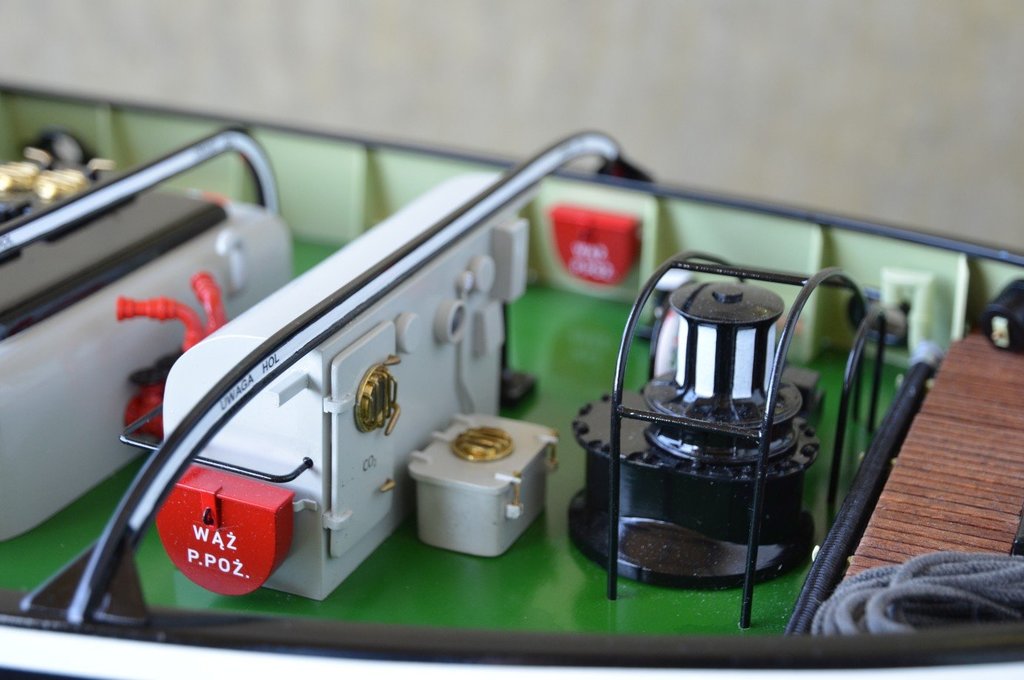

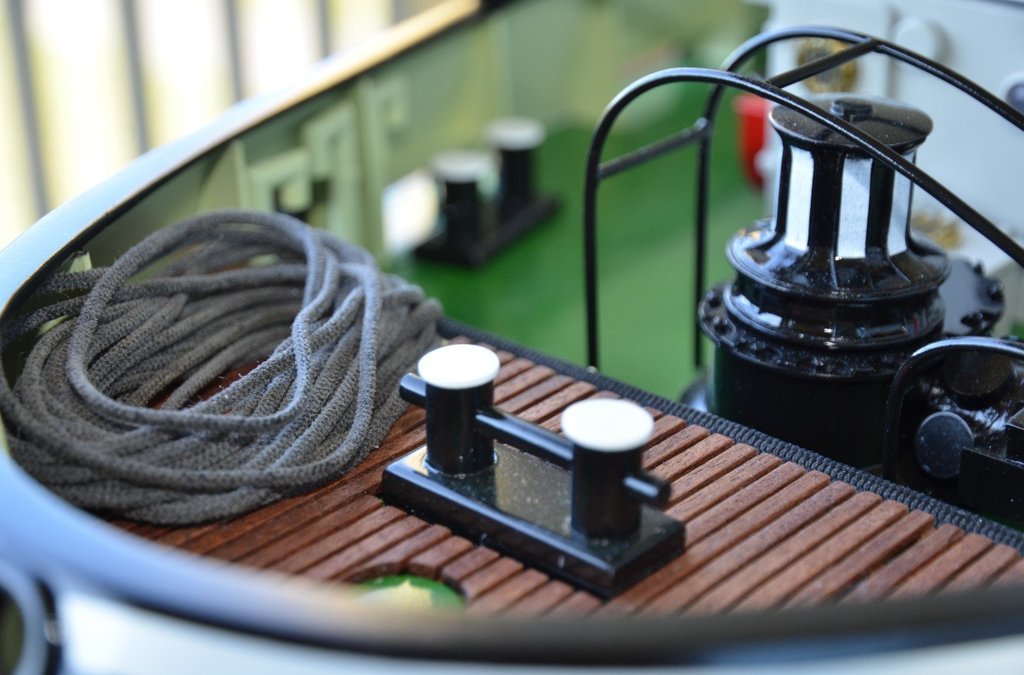

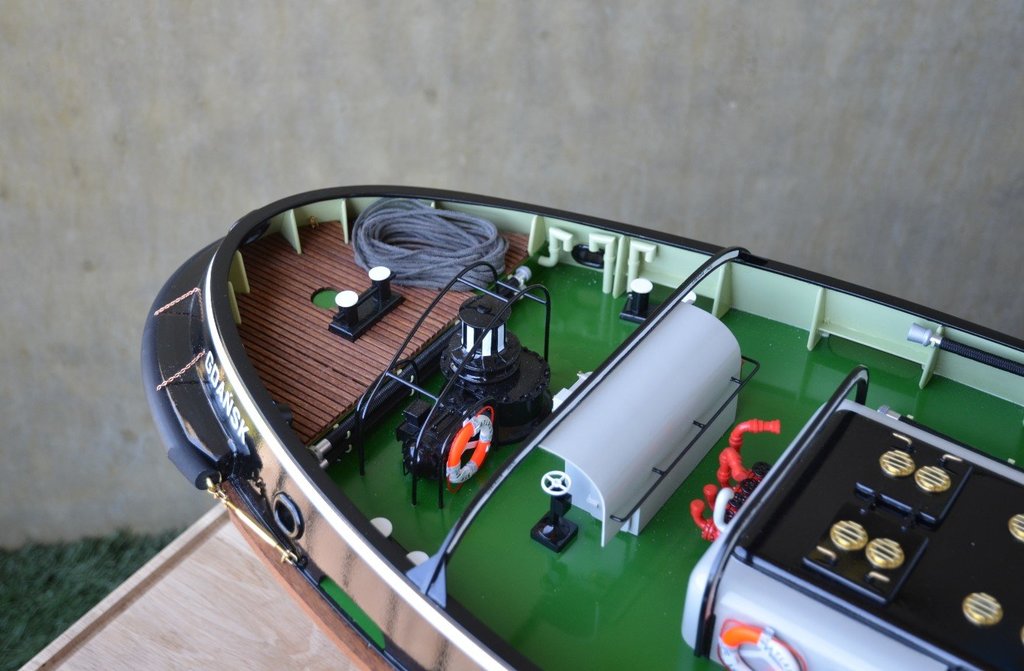

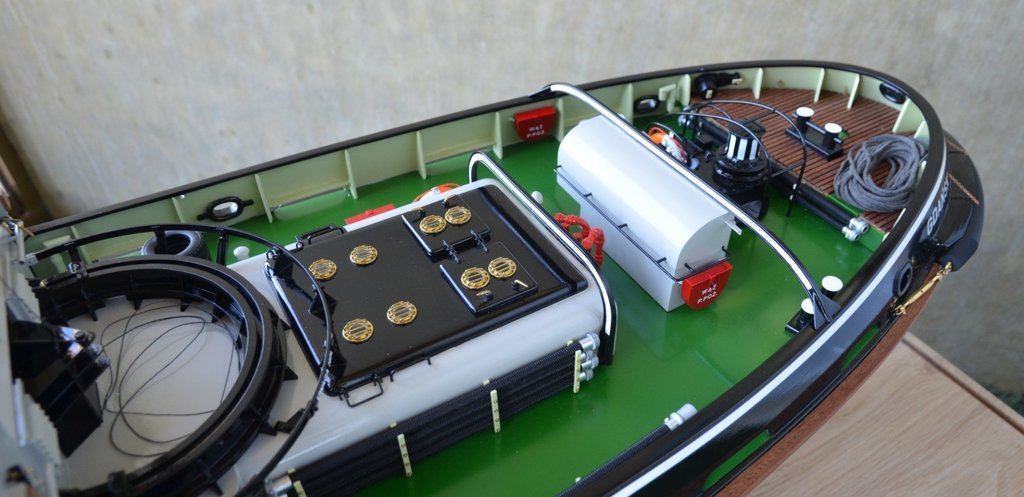

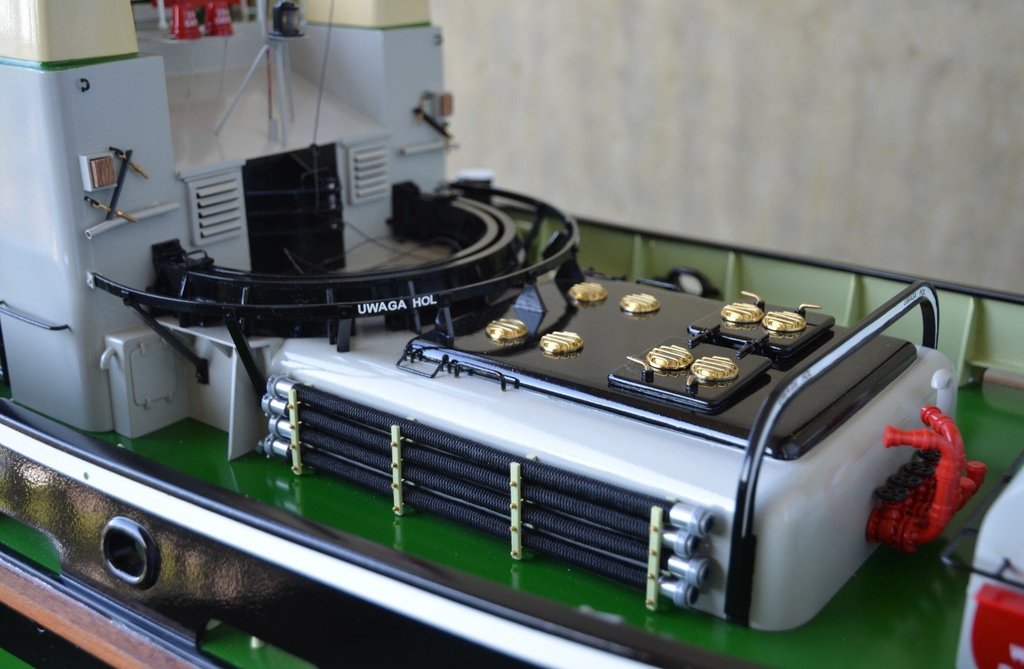

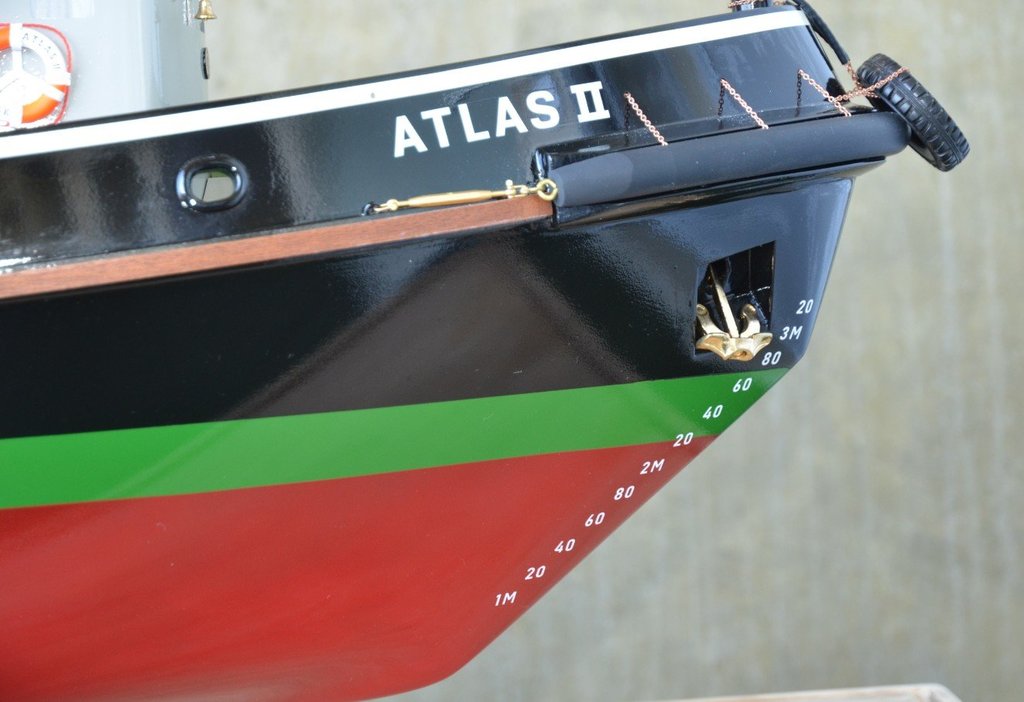

Założyłem odbijacze z opon. W końcu udało się znaleźć takie, które wyglądają jak prawdziwe. Średnica zewnętrzna 32 mm. Model postawiłem z powrotem na gąbki, gdyż w czasie pracy się go łatwo przesuwa, a kadłub trzeba chronić....


Odnośnik do komentarza
Udostępnij na innych stronach

Przyszedł czas na wykonanie haka holowniczego. Przyświecała mi idea wykonania go, aby nie tylko wyglądał podobnie, ale aby jeszcze potrafił odrzucać hol. Będzie jednak tylko atrapą.

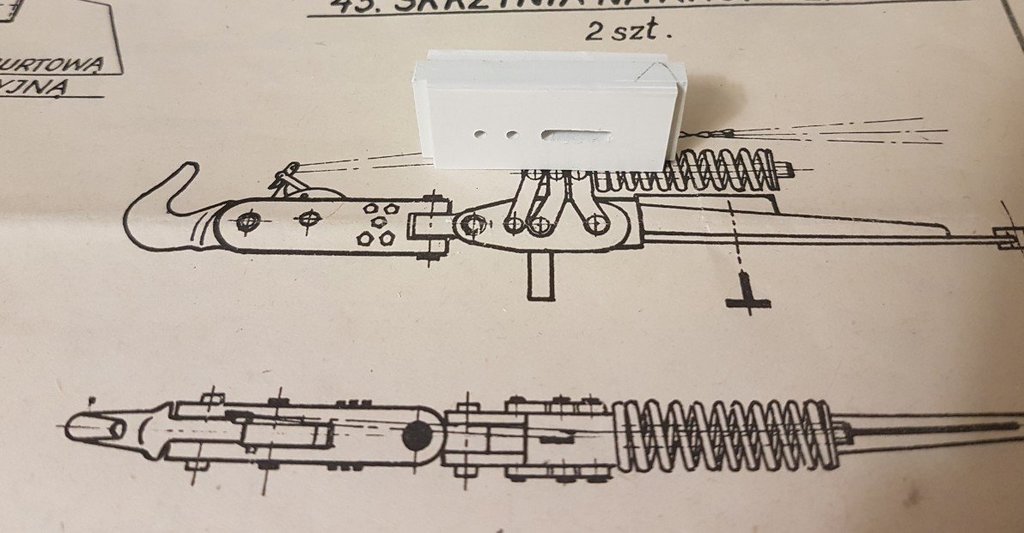

Tak wygląda na planach modelarskich ....

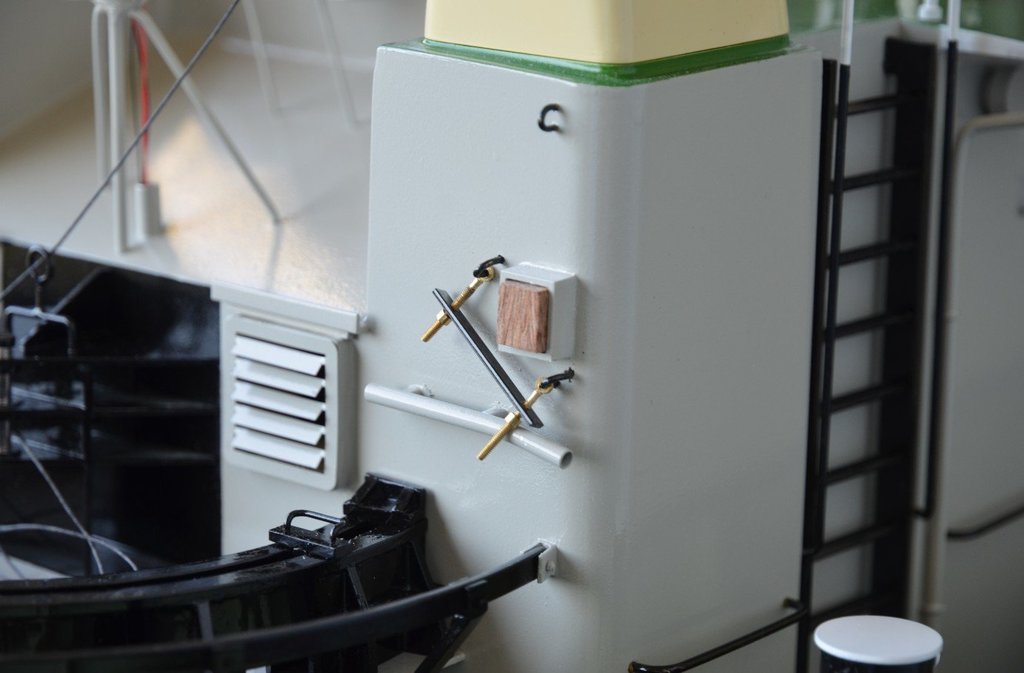

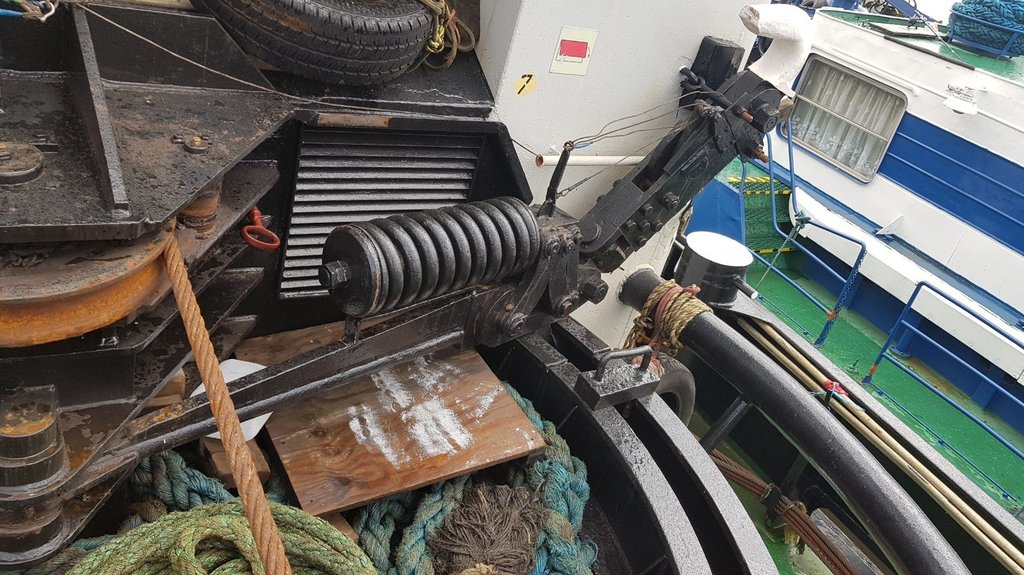

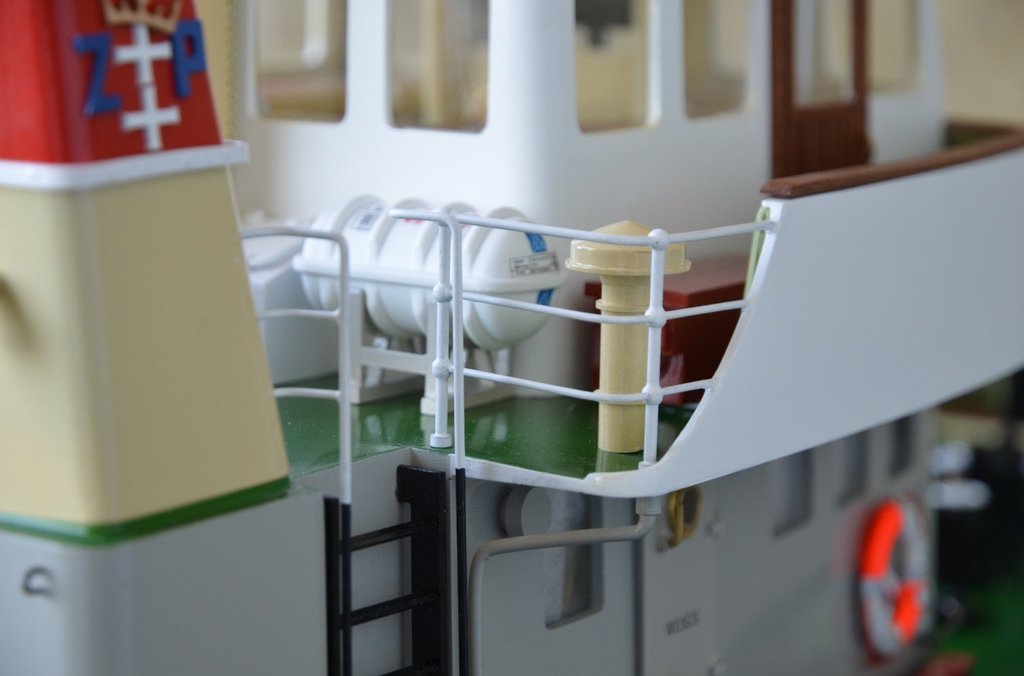

tak w rzeczywistości na holowniku bliźniaczym. Tu dokładnie widać stopery w miejscu parkingowym....

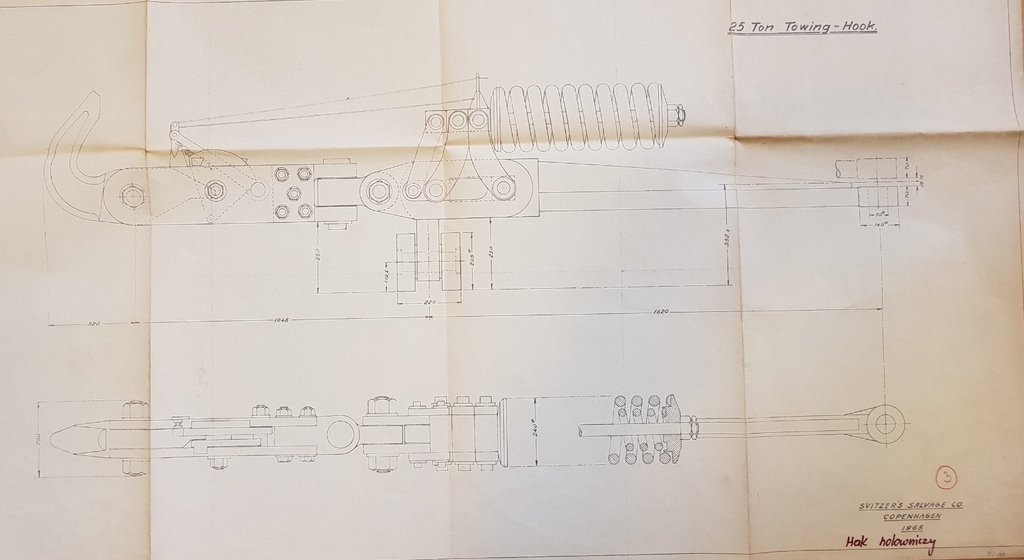

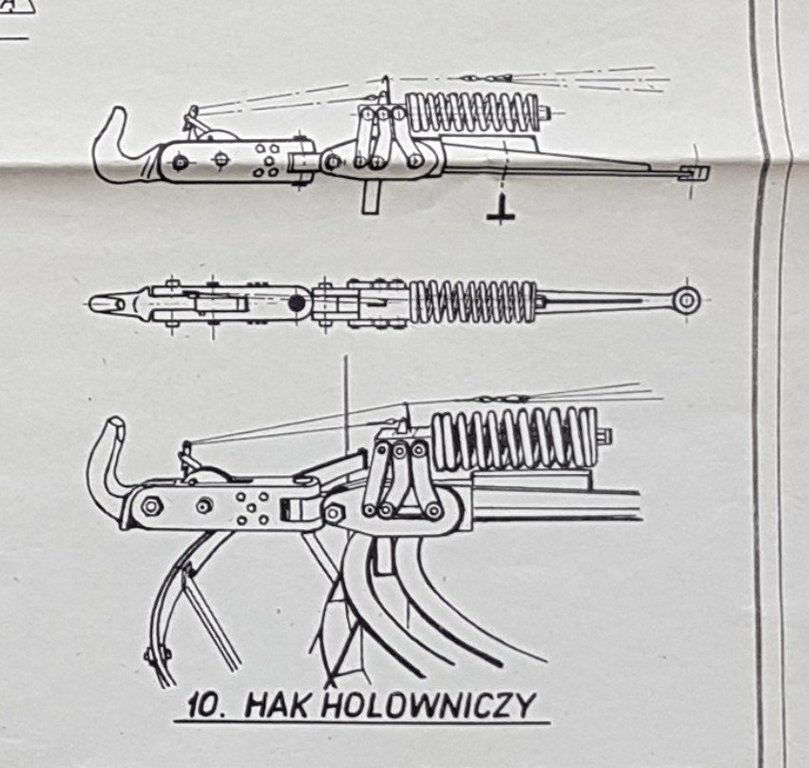

Udało mi się nawet zdobyć oryginalny rysunek haka.....




A teraz wykonanie.....

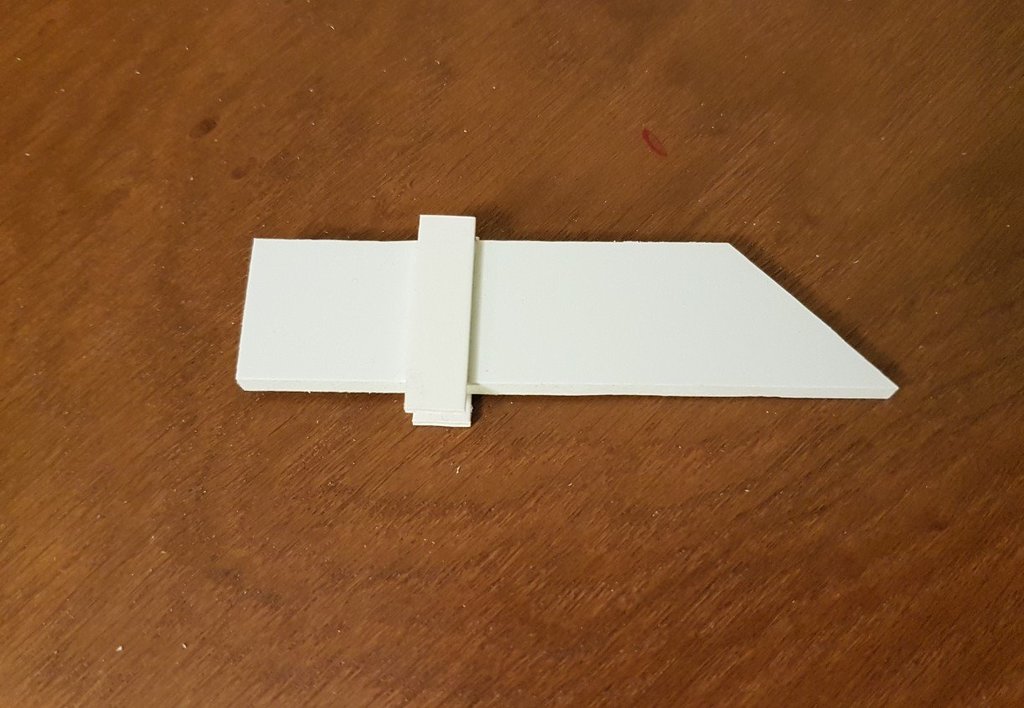

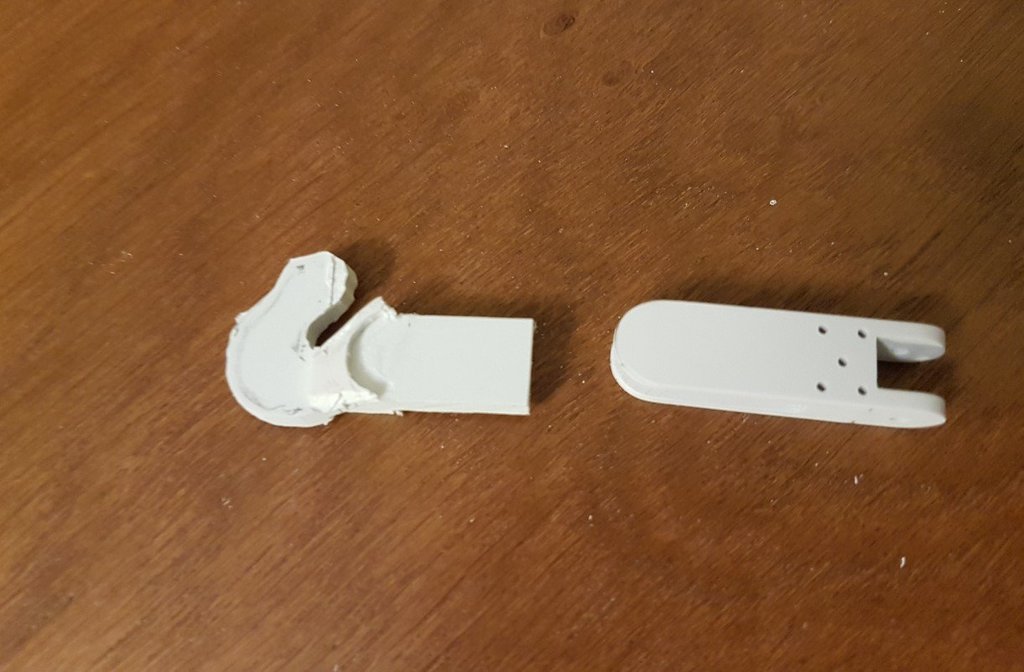

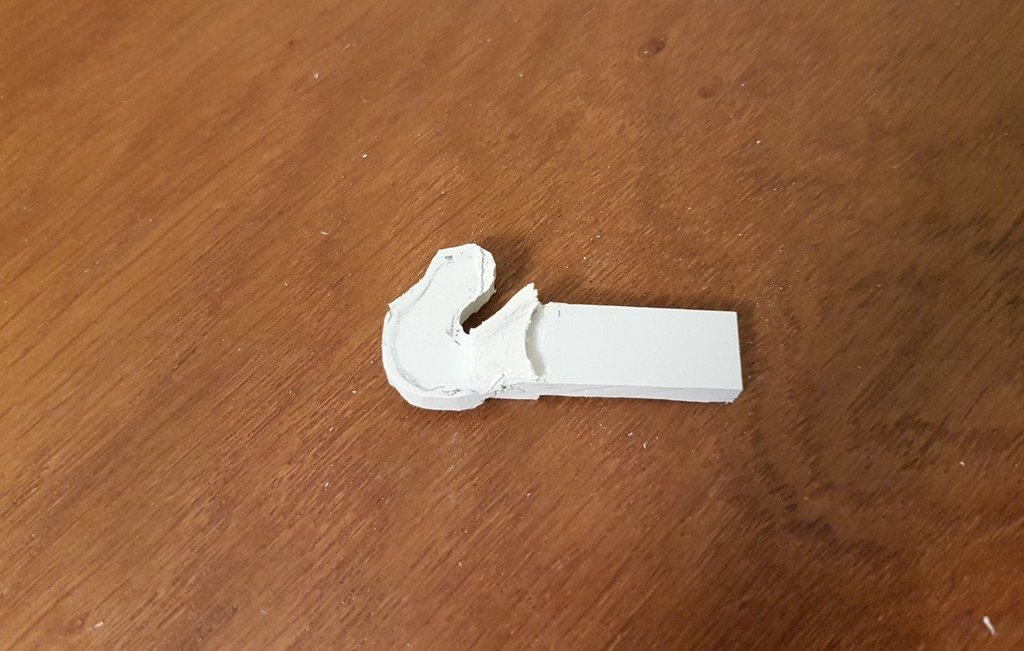

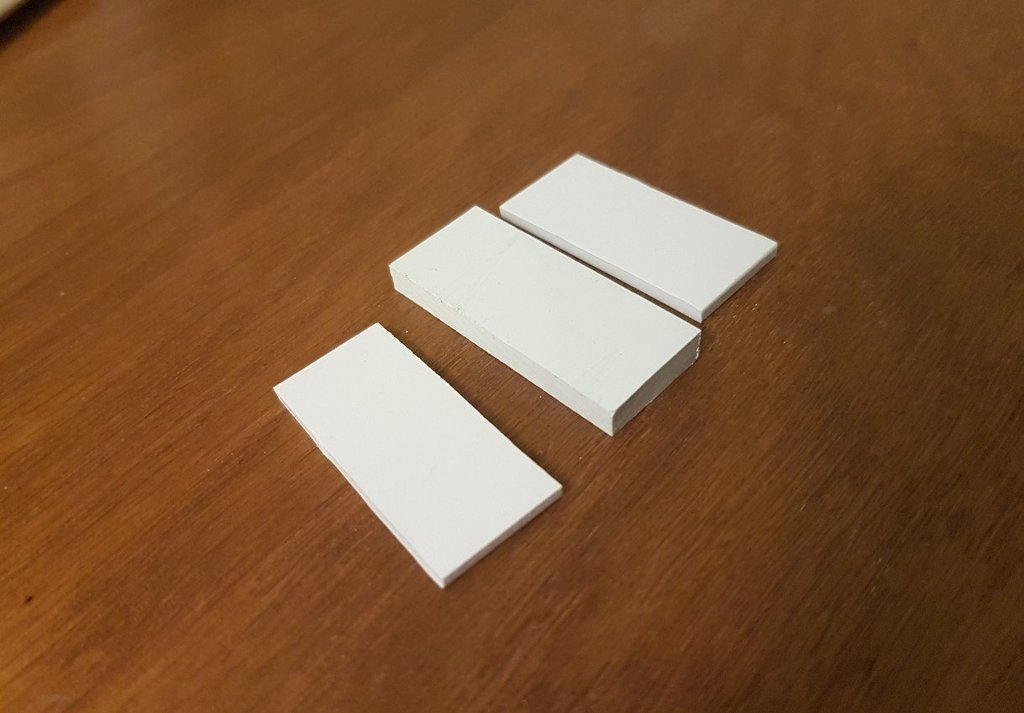

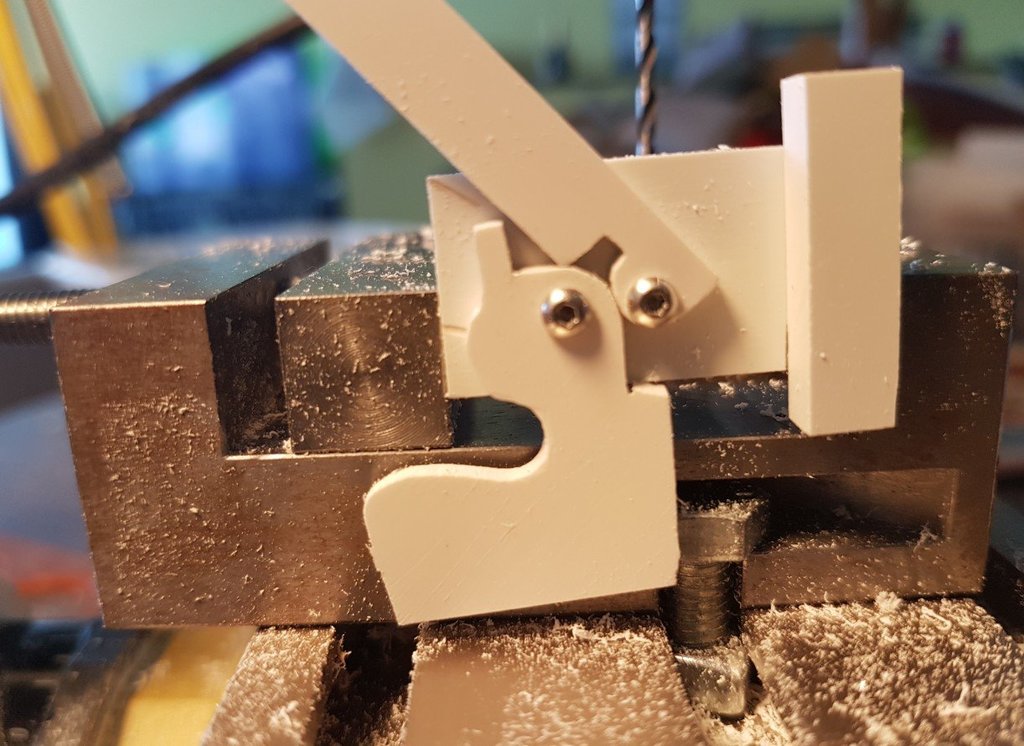

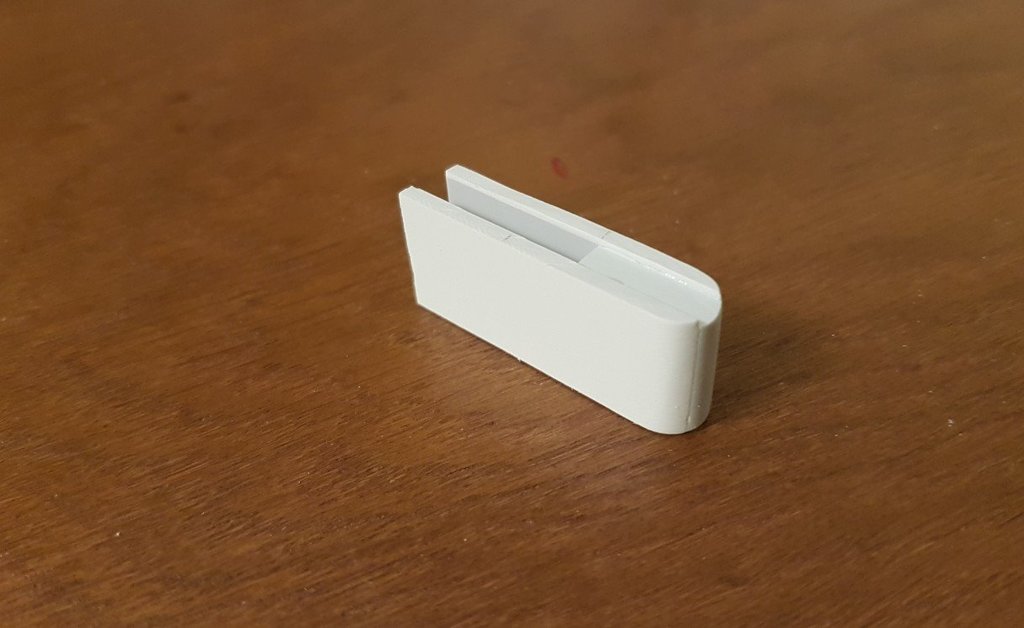

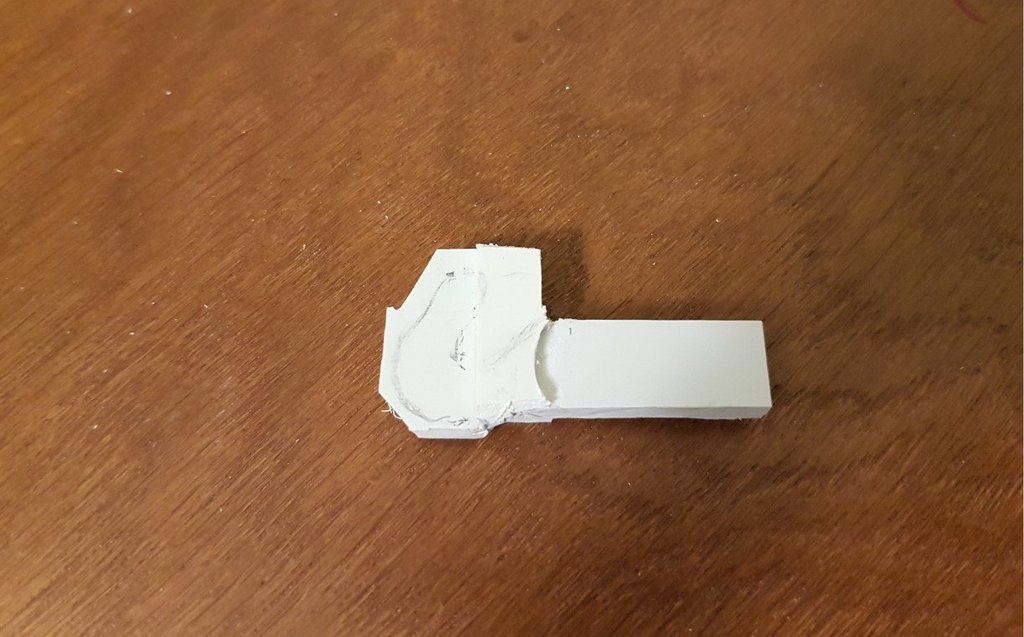

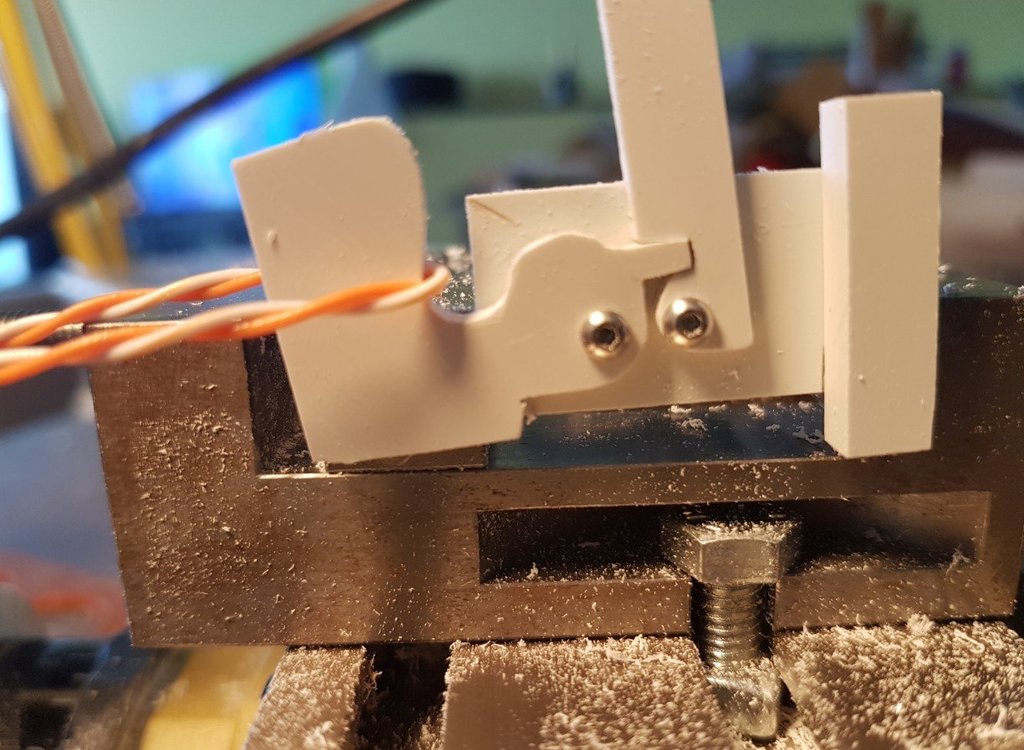

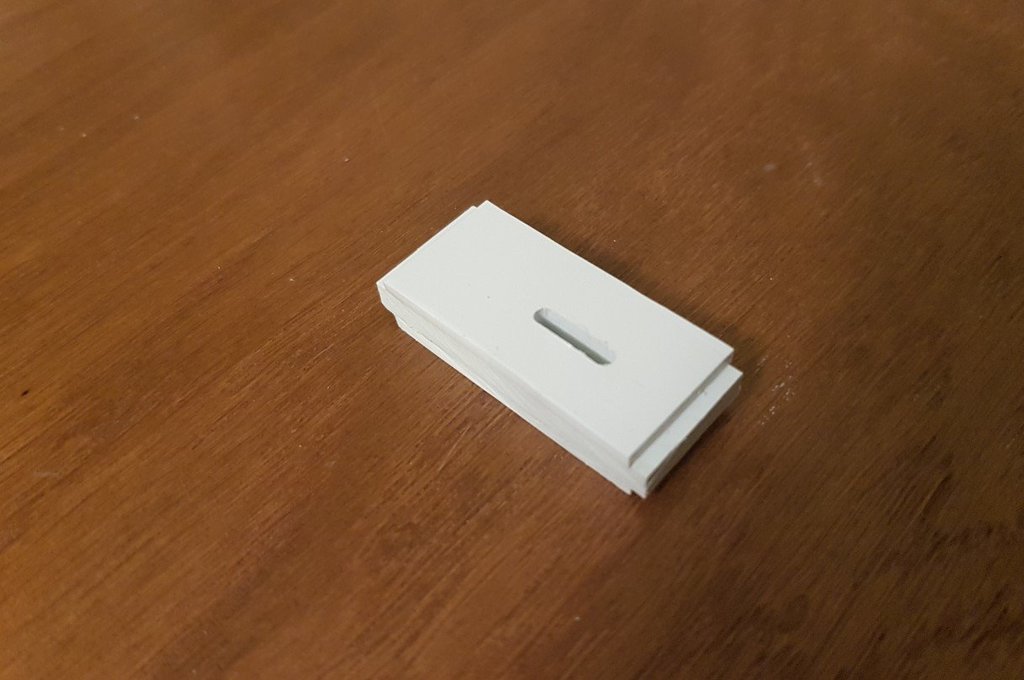

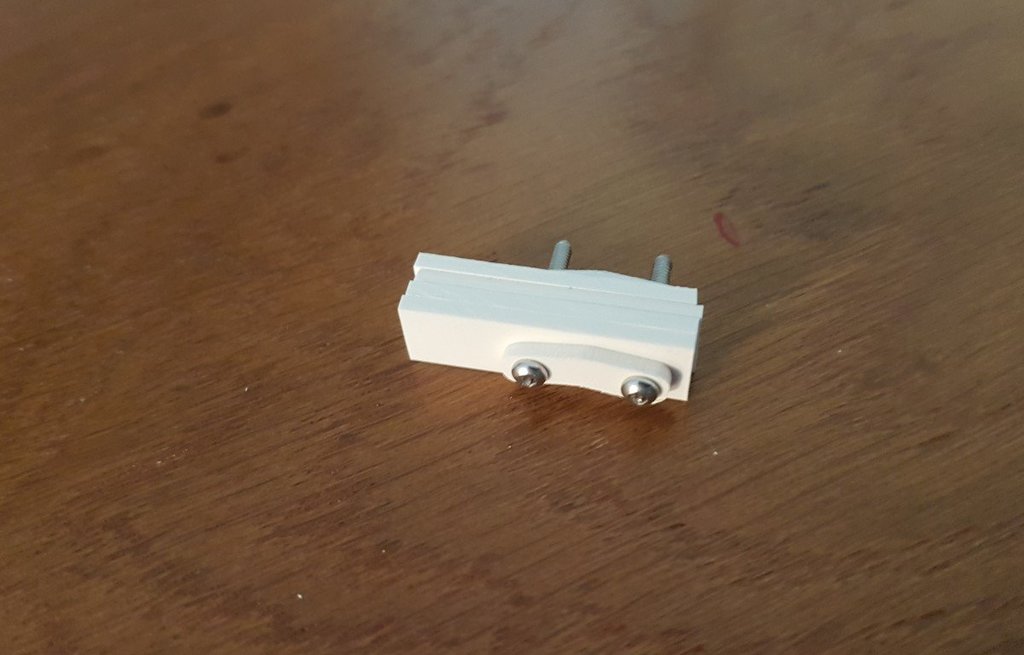

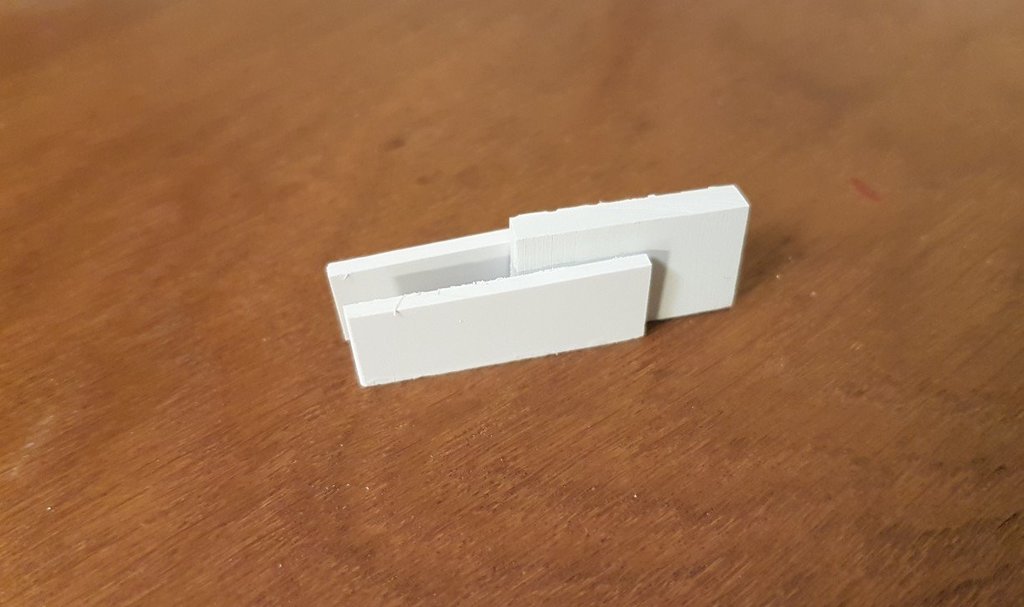

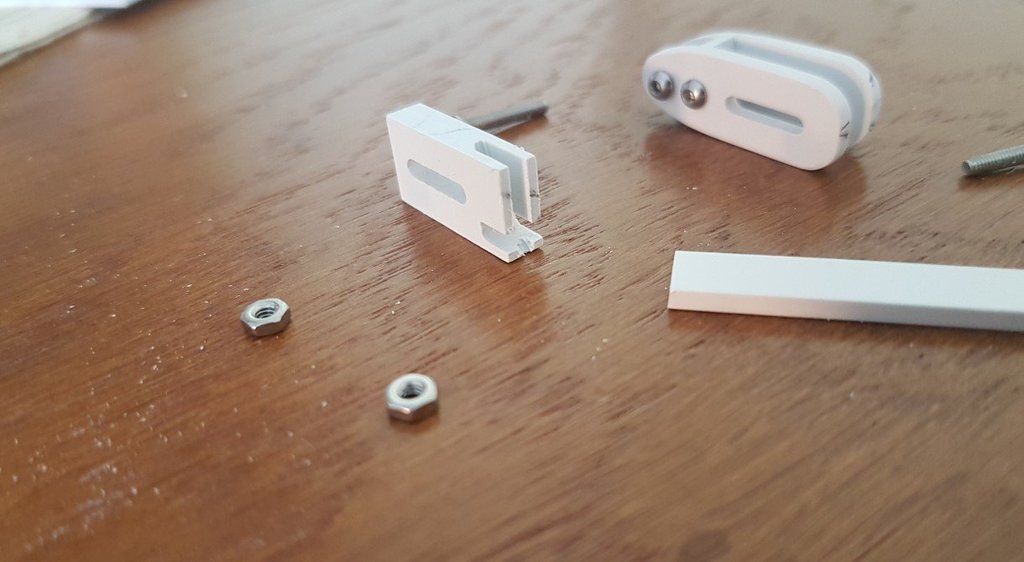

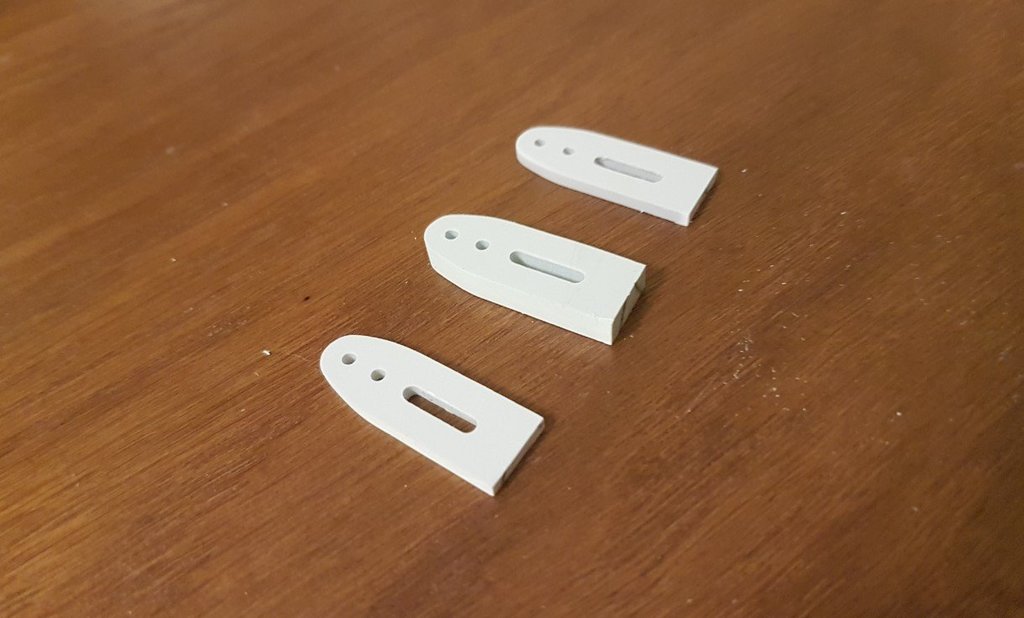

otwór wzdłużny na frezarce wykonany po delikatnym sklejeniu elementów w całość. Miejsca klejenia zostanią odcięte.....

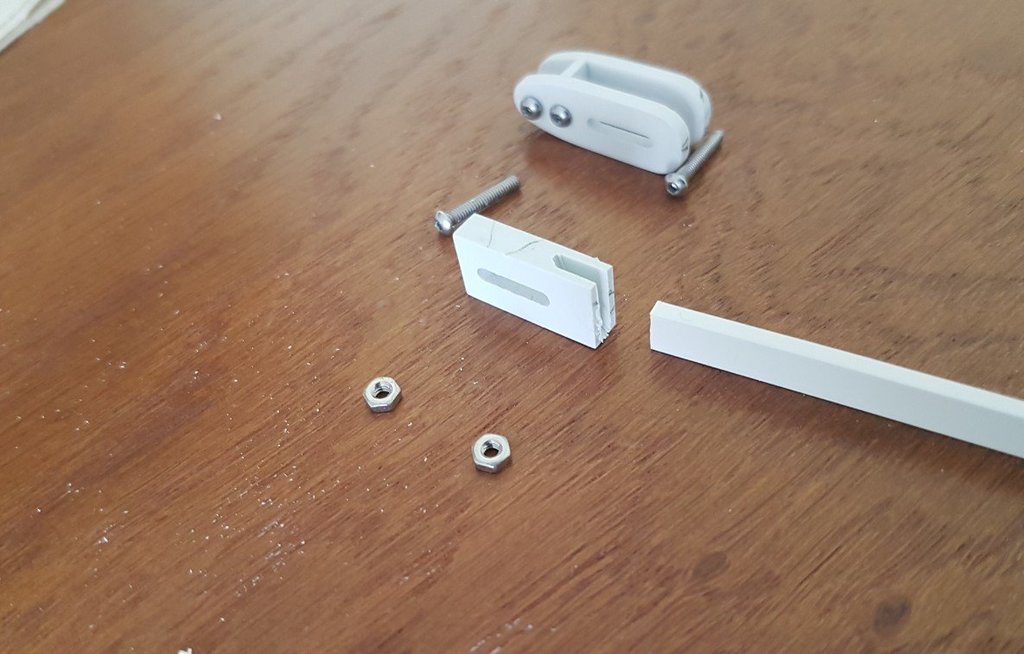

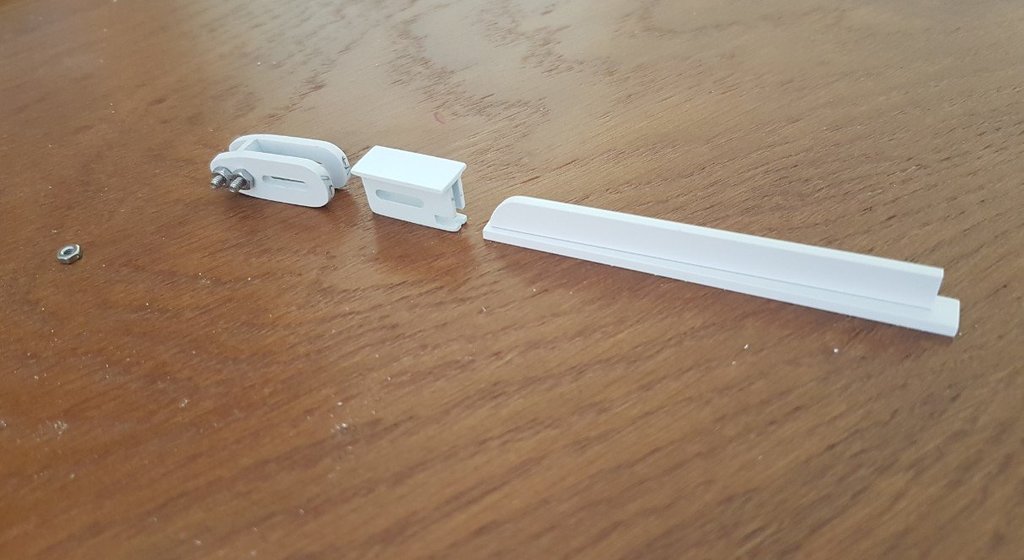

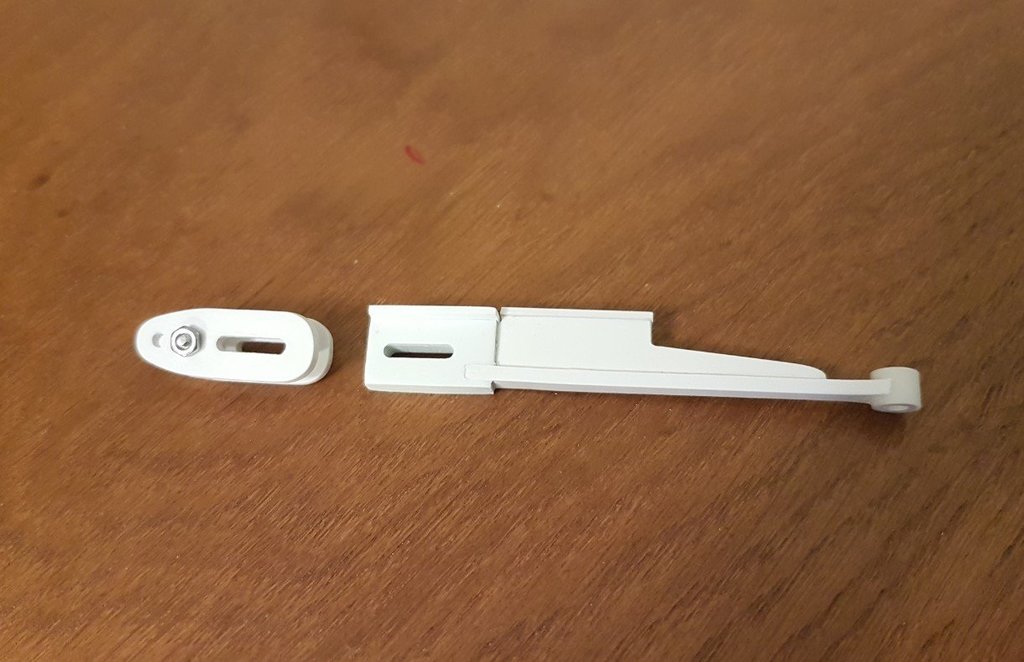

i po rozłożeniu.....

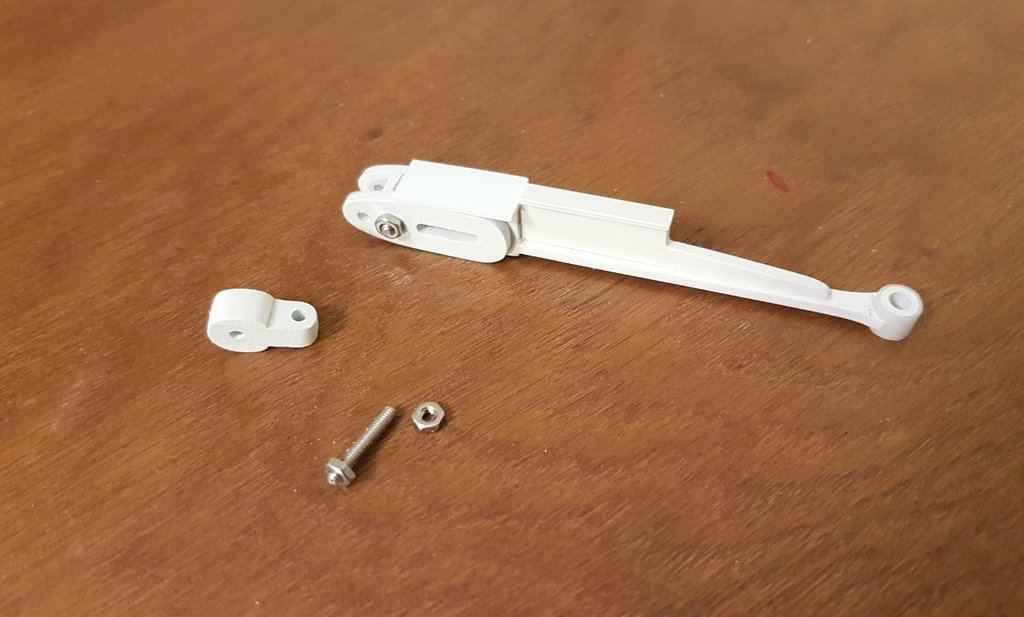

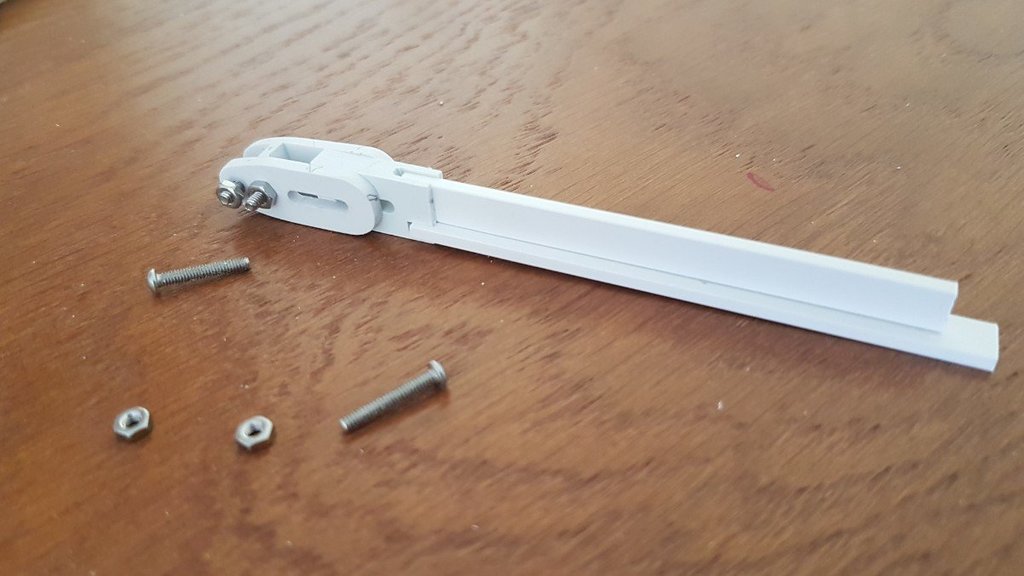

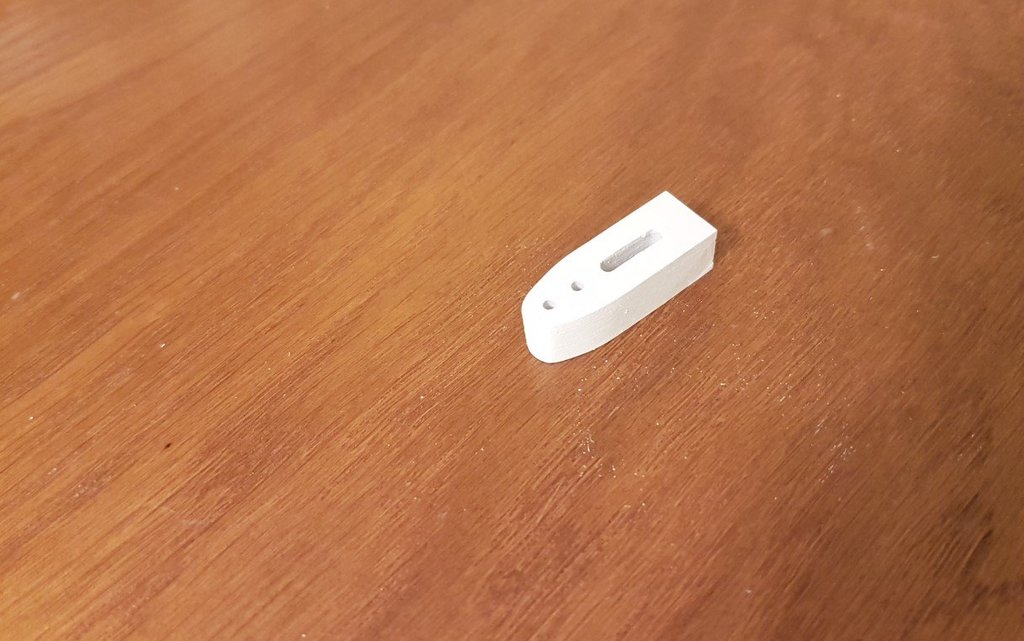

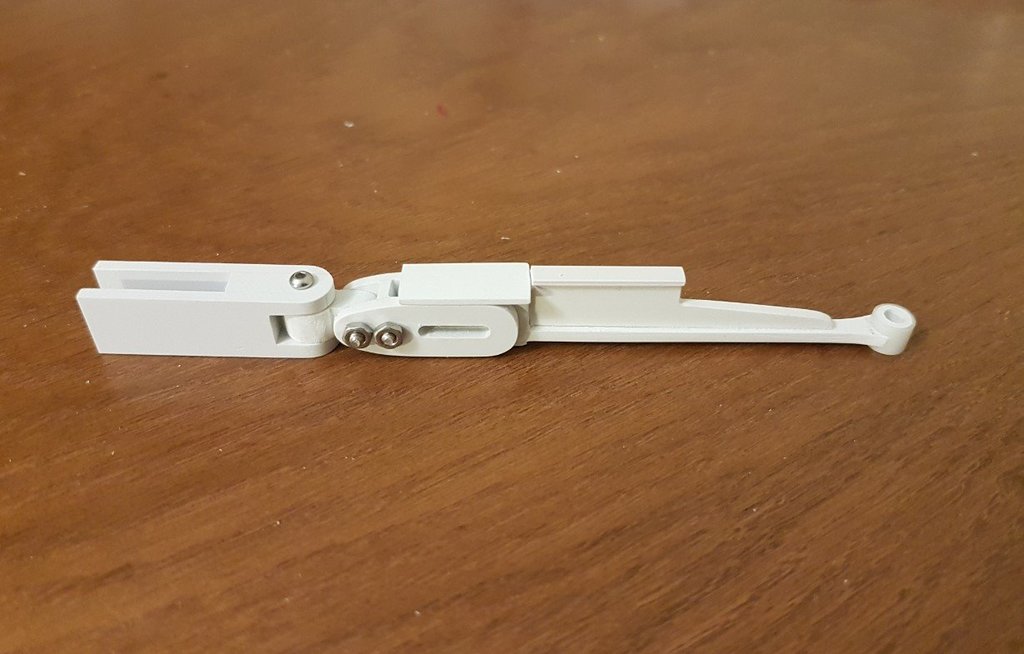

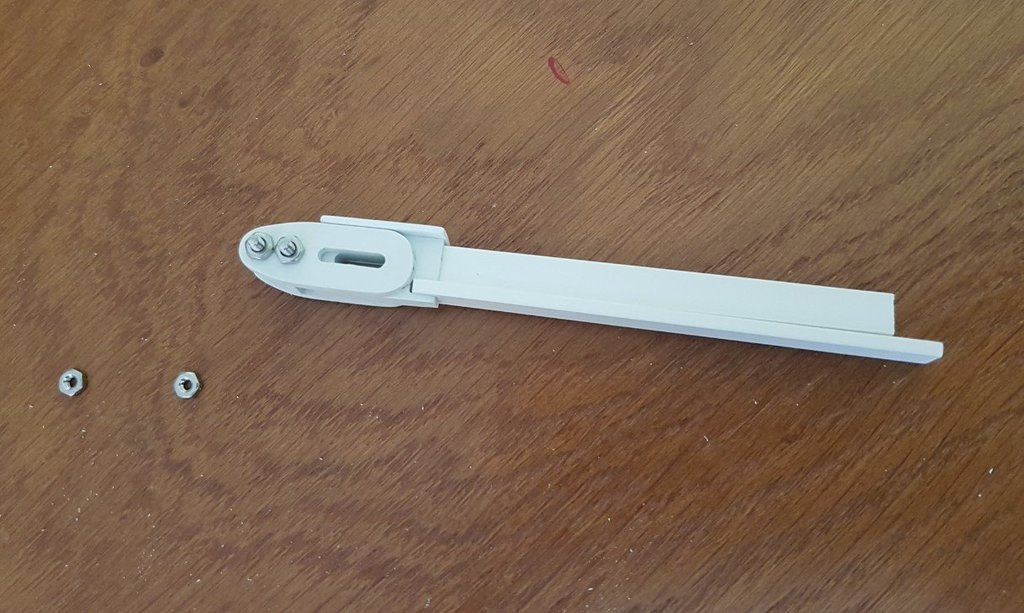

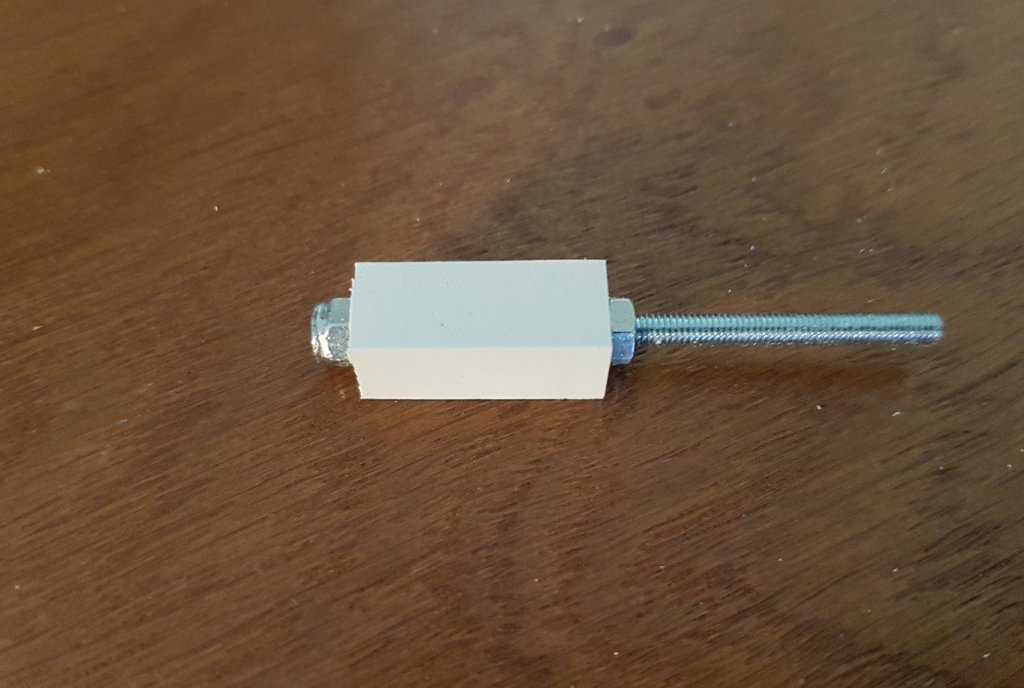

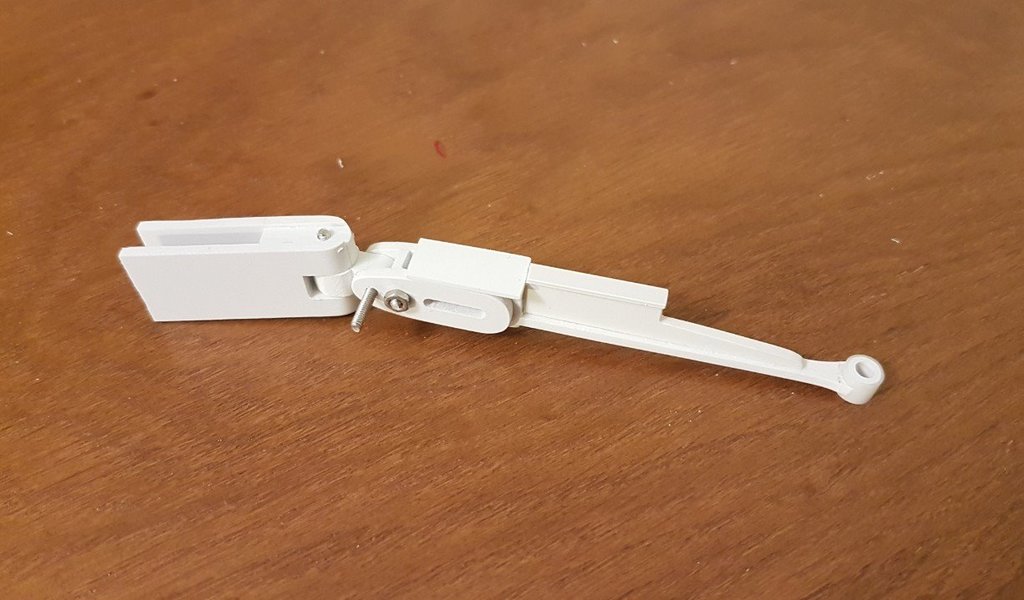

Użyłem śrubek M2. Element suwliwy....







nacięcia dla pewniejszego mocowania....

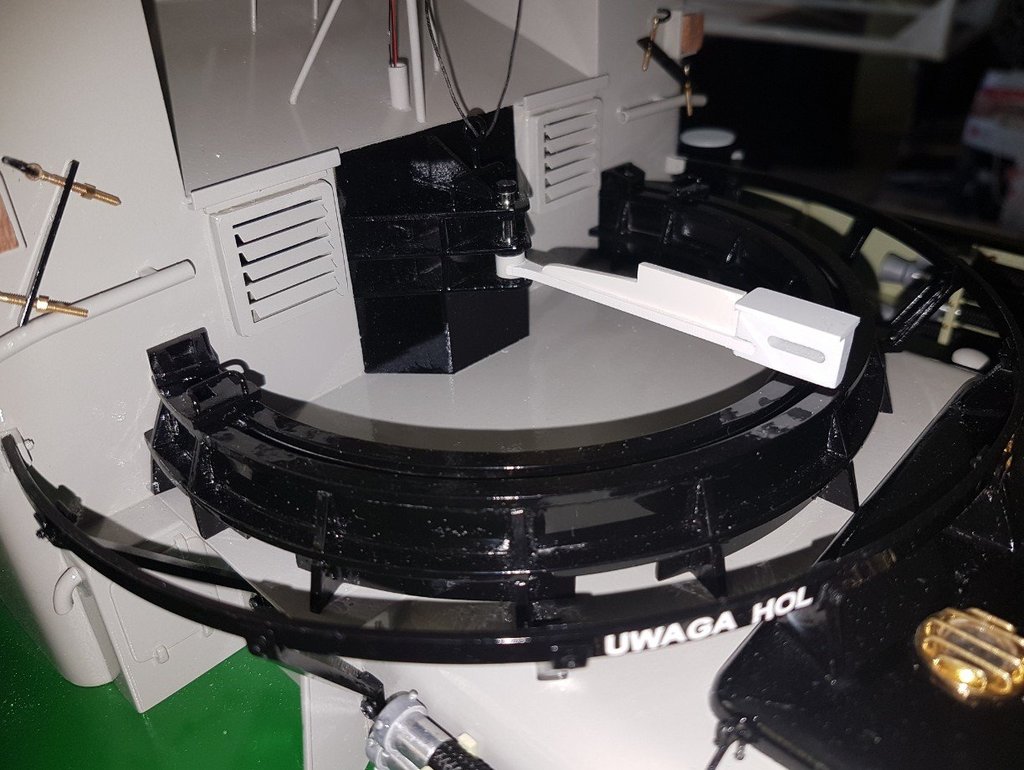

przymiarka na modelu.....

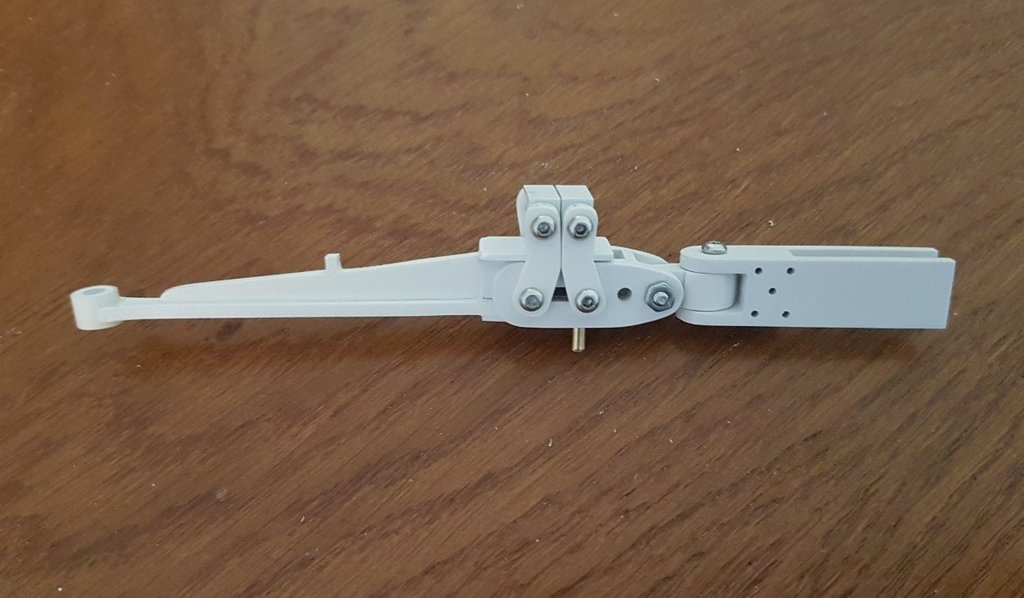

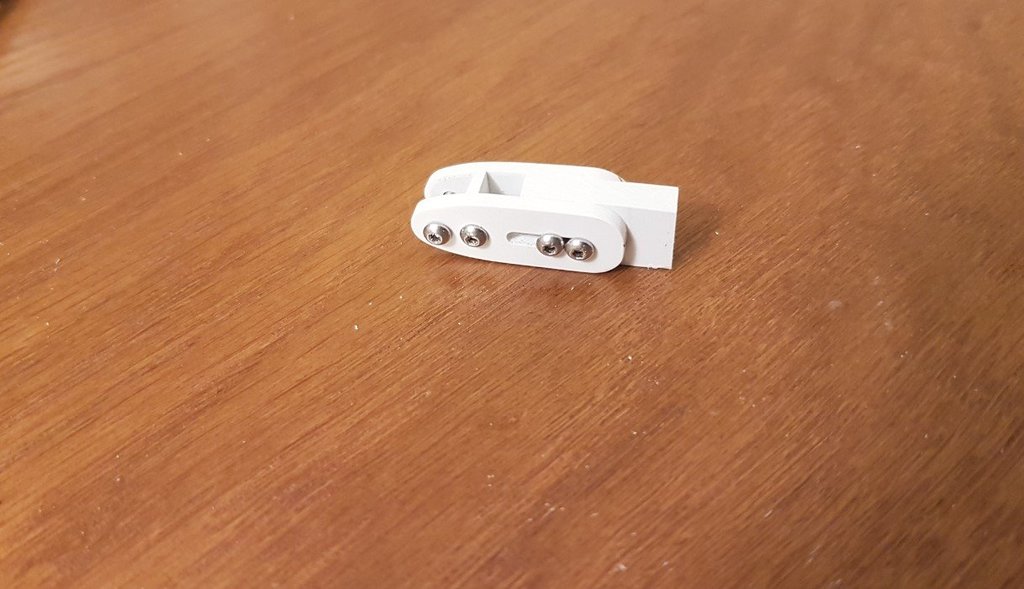

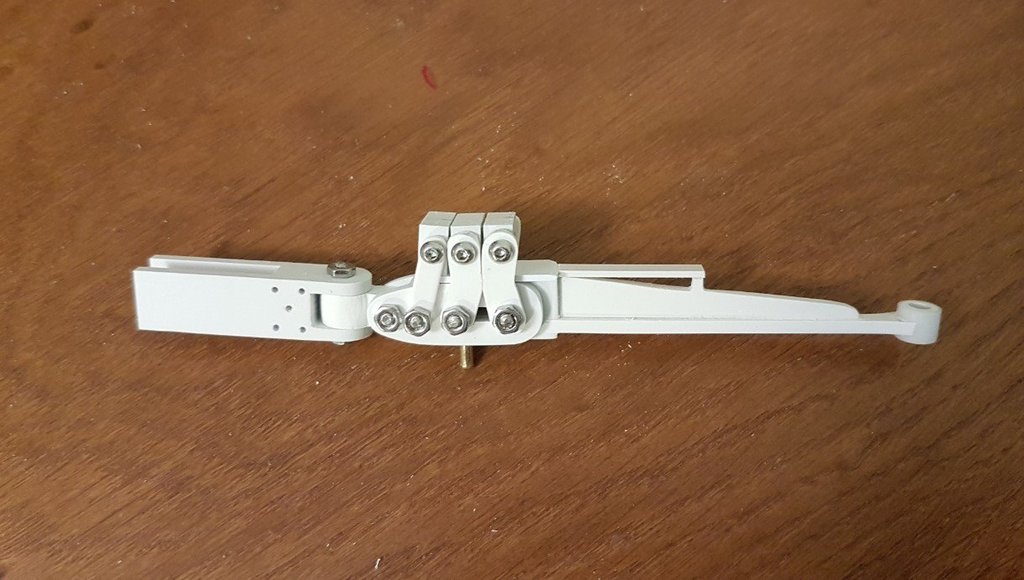

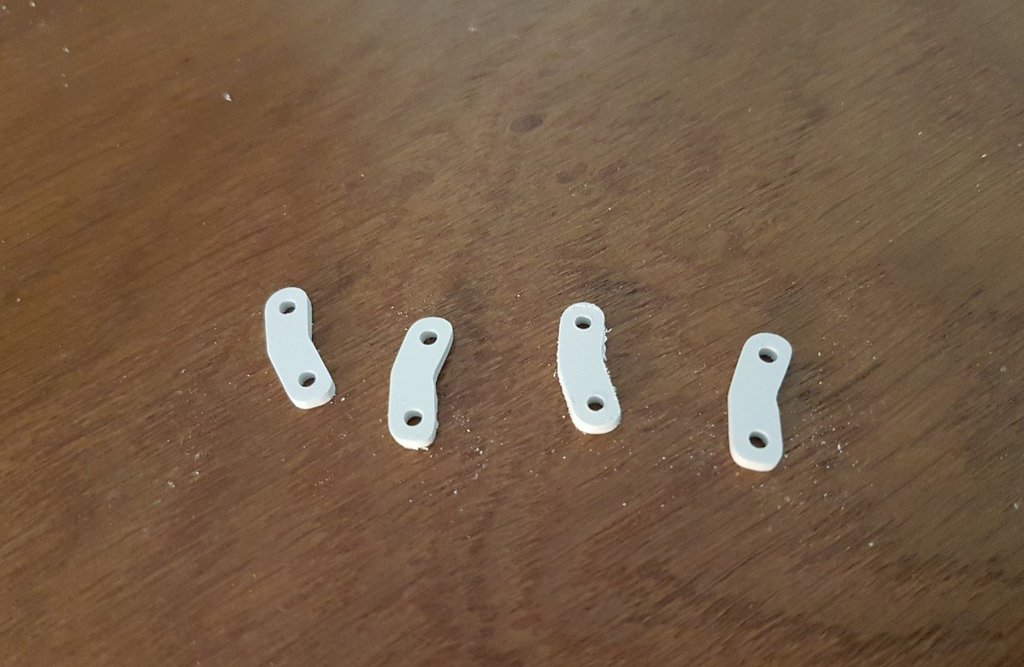

Przegub. Część śrubek będzie miała odcięte łby, aby były z obydwu stron nakrętki.....







Mocowanie haka.....



















Odnośnik do komentarza
Udostępnij na innych stronach

Po przymierzeniu jednak nakrętki M1 będą odpowiednie. Nakrętki kołpakowe M1.4 okazały się za duże....

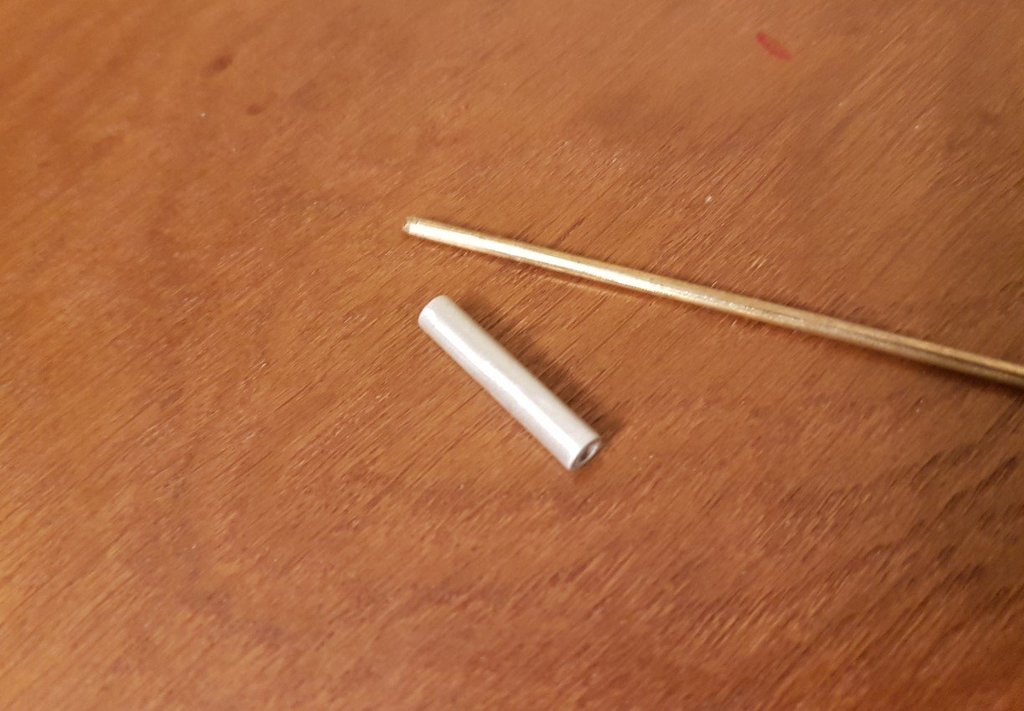

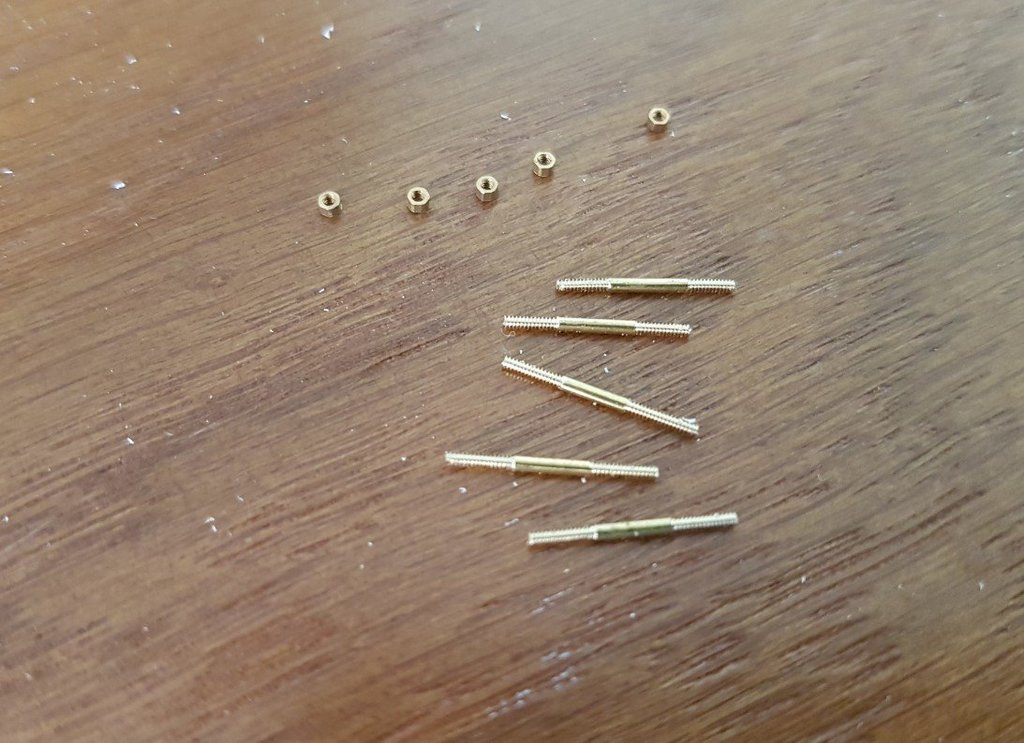

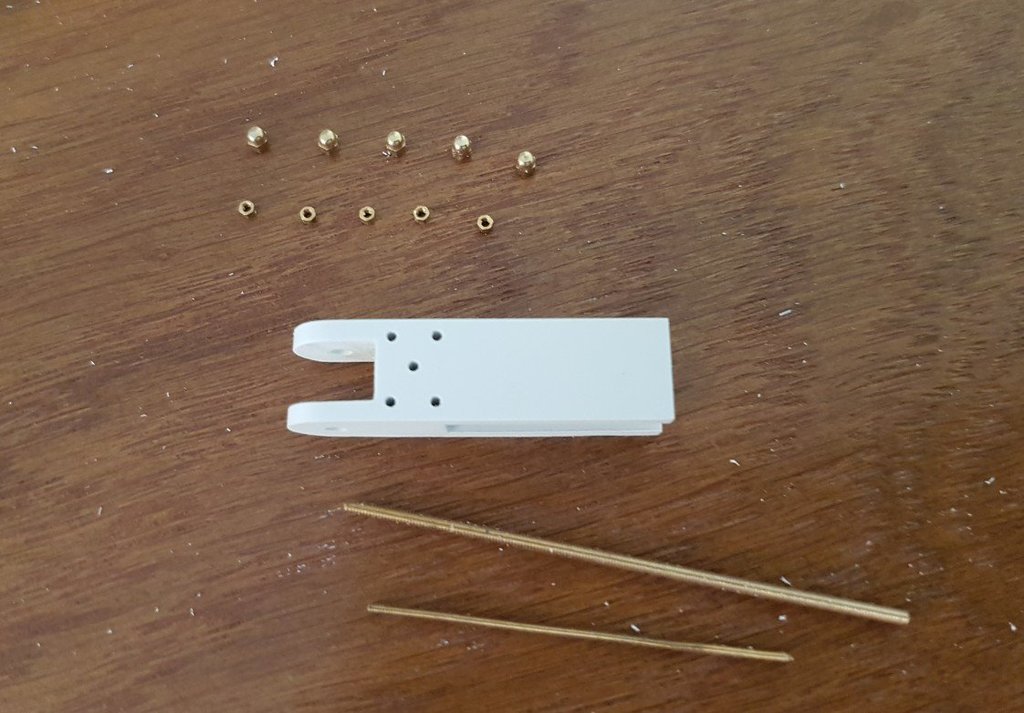

zrobiłem szpilki M1......




Mocowanie sprężyny......







ściskacze do sprężyn.....







sprawdzenie czy pracują właściwie.....

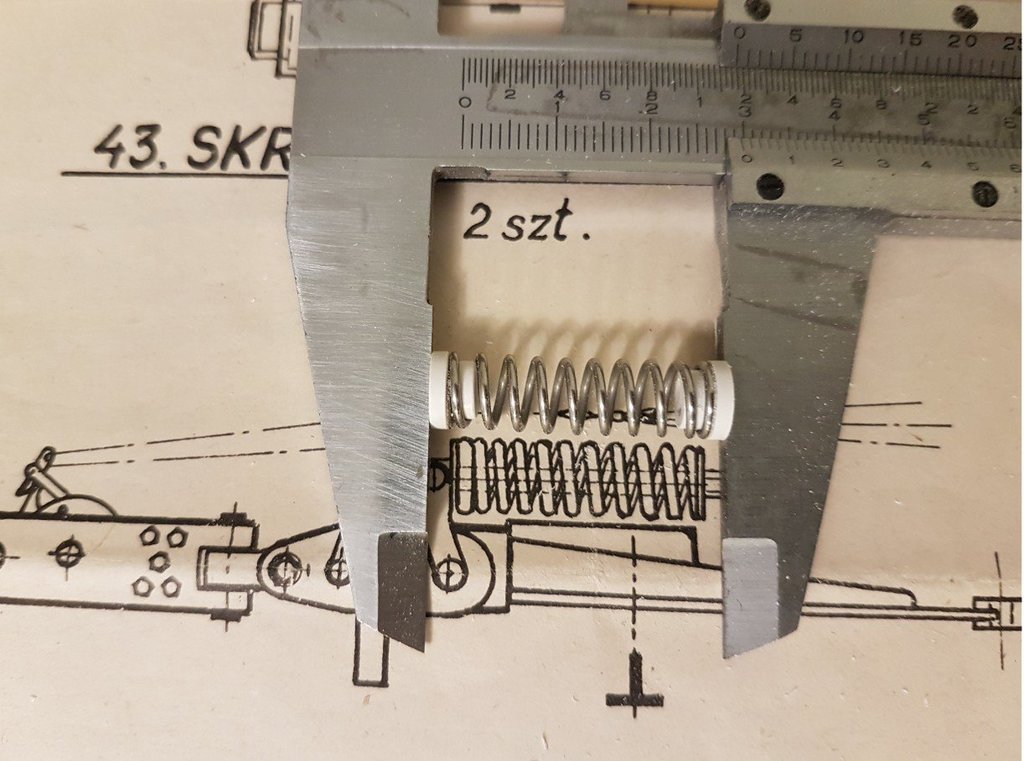

znalazłem właściwą sprężynę.....

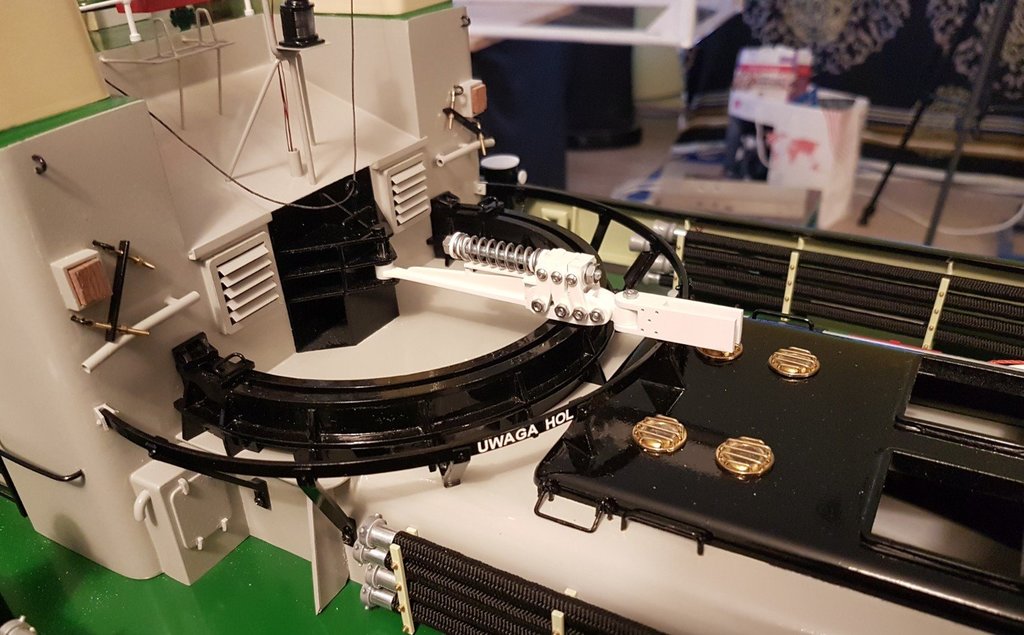

przymiarka na modelu.....

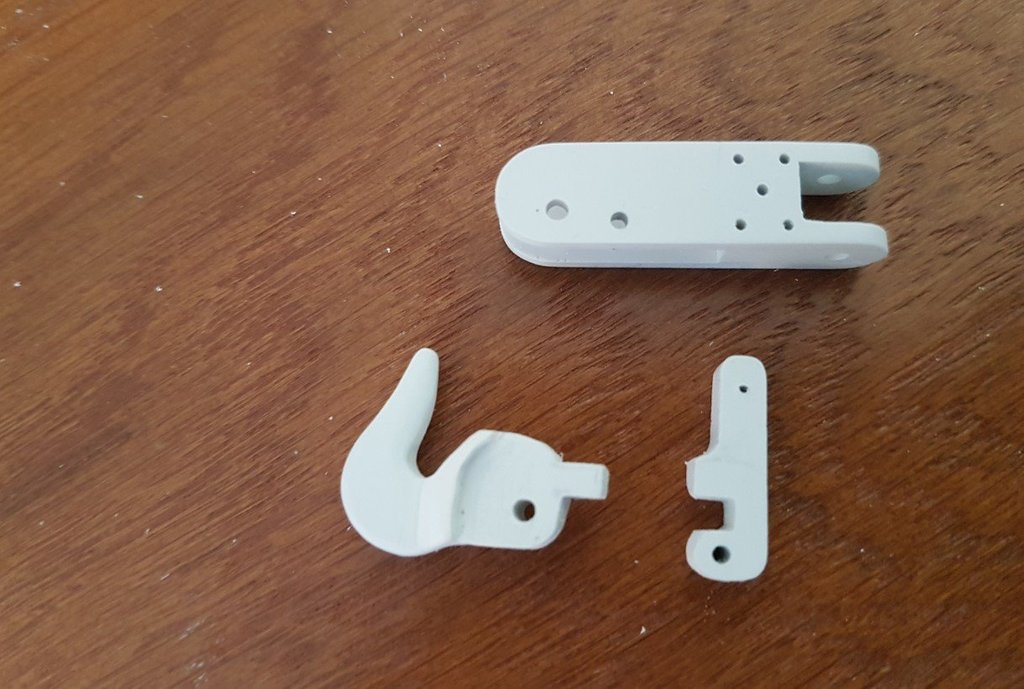

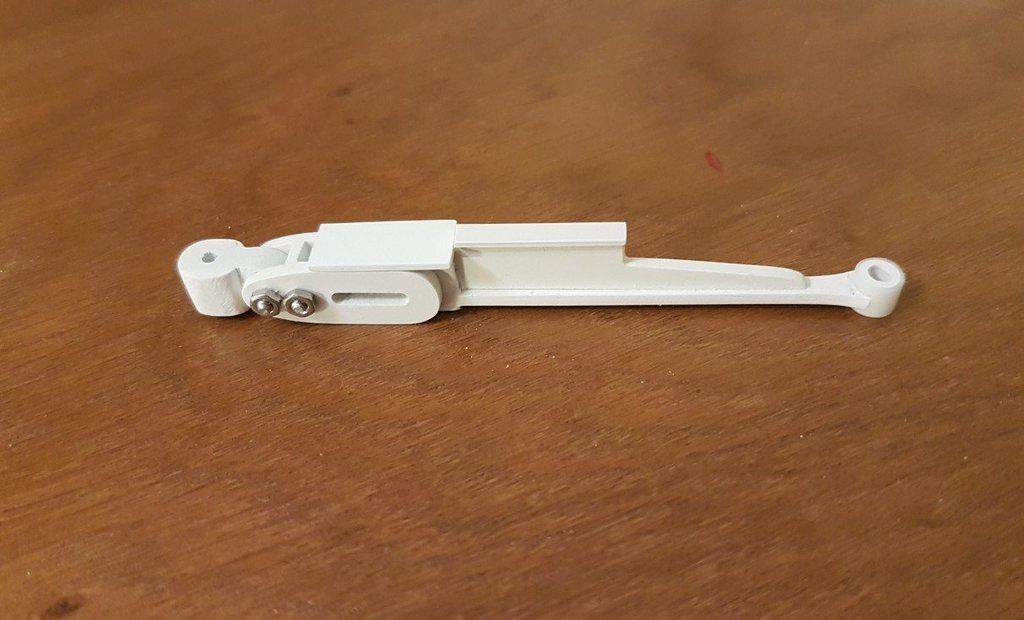

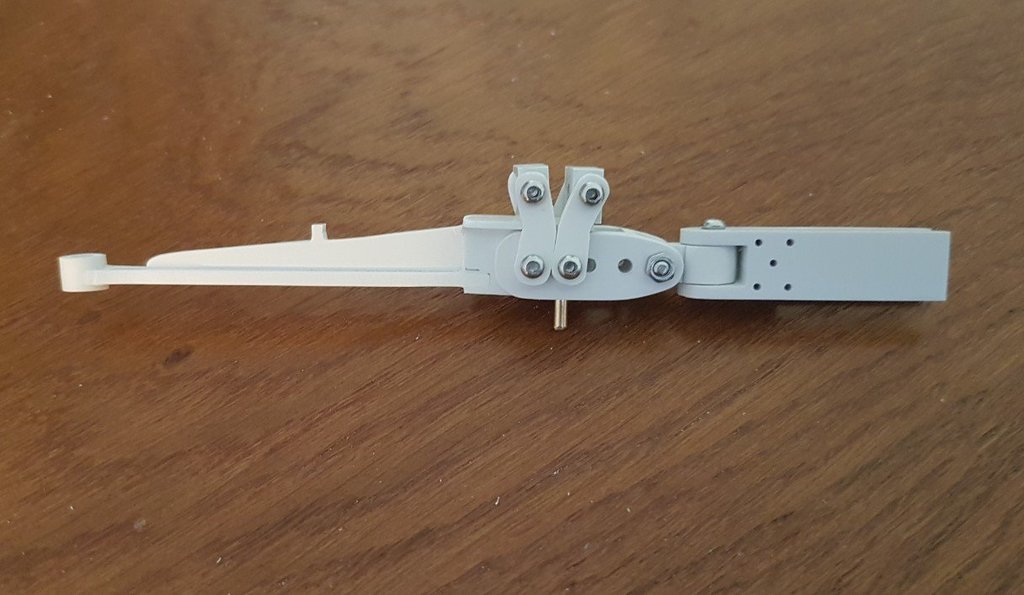

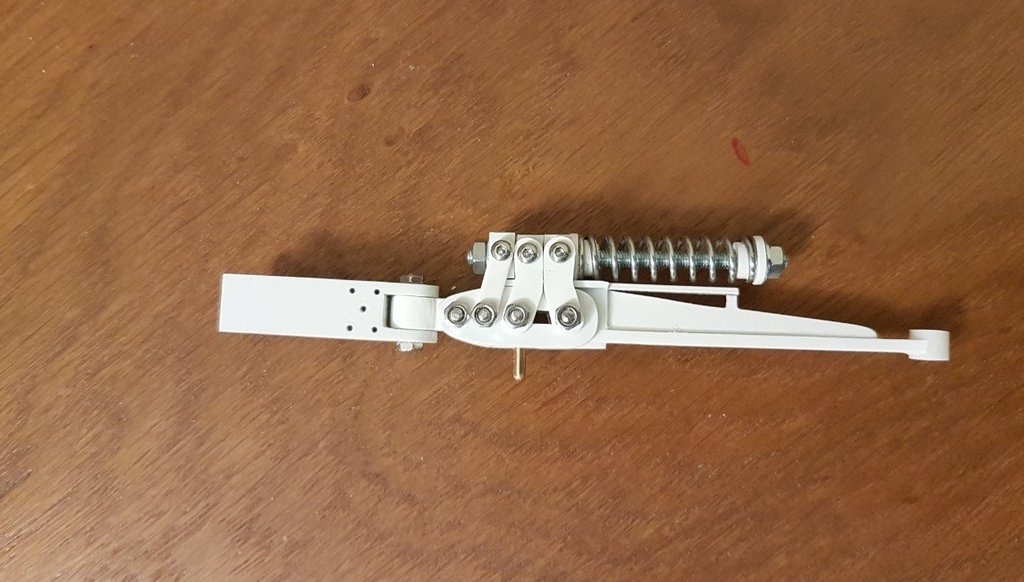

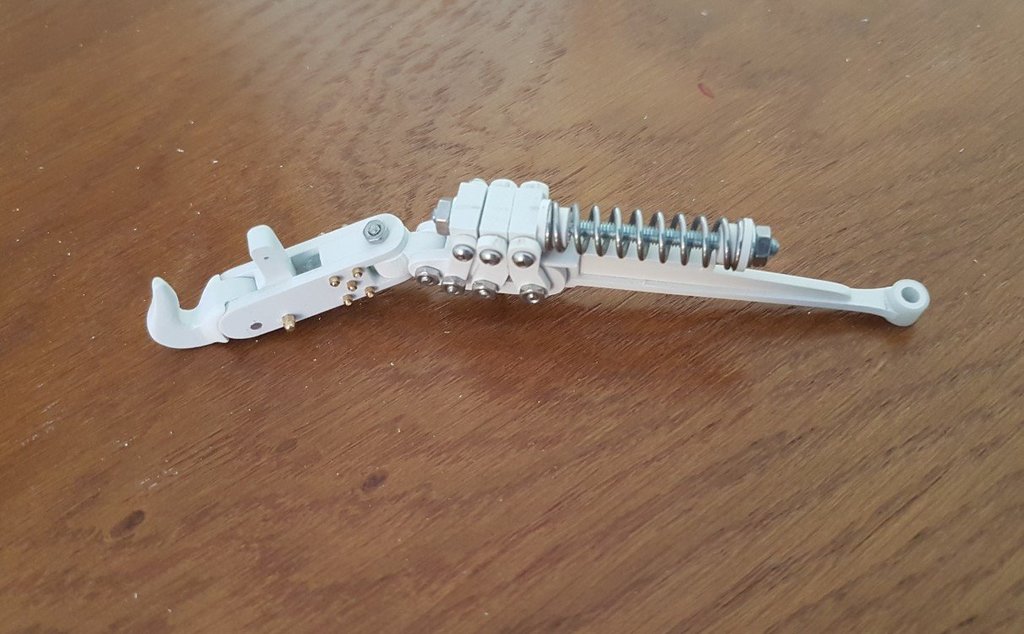

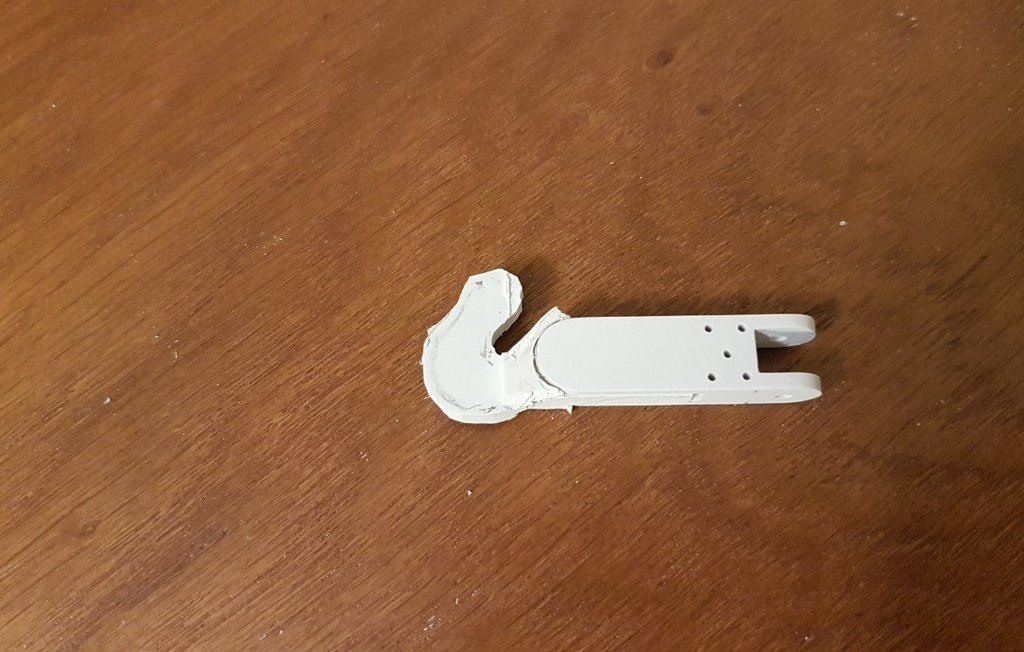

teraz sam hak....

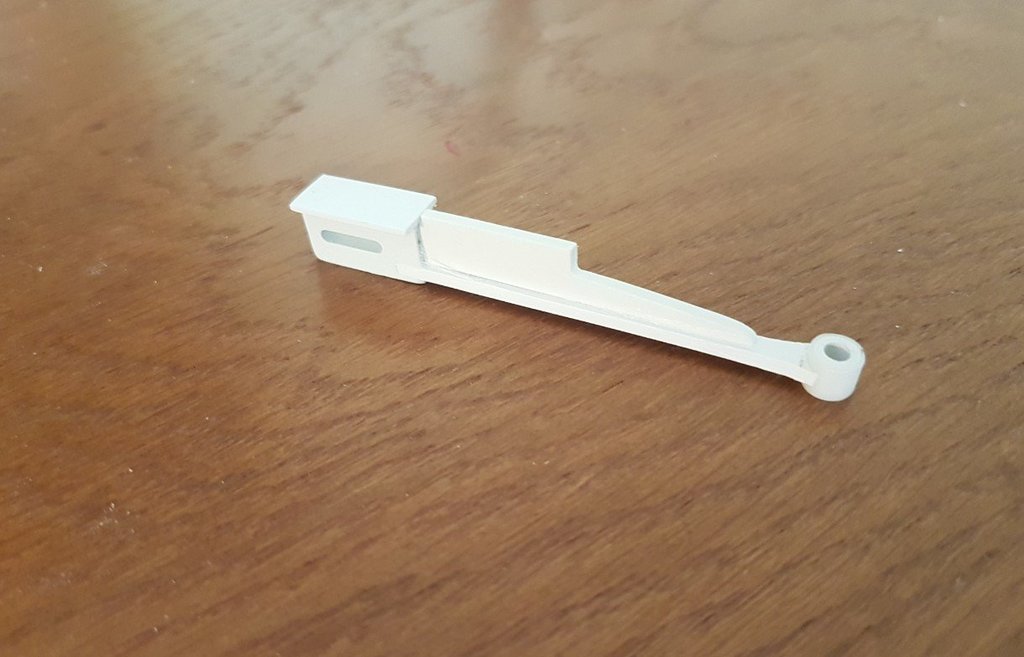

Teraz do wykonania mechanizm zwalniania haka.









  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

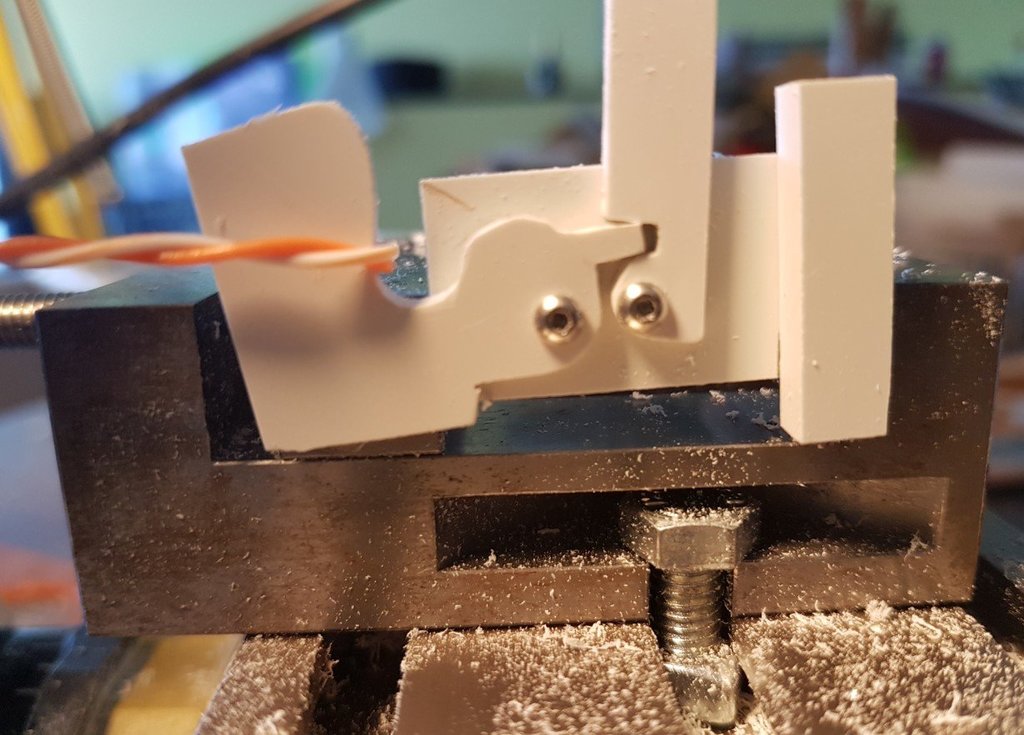

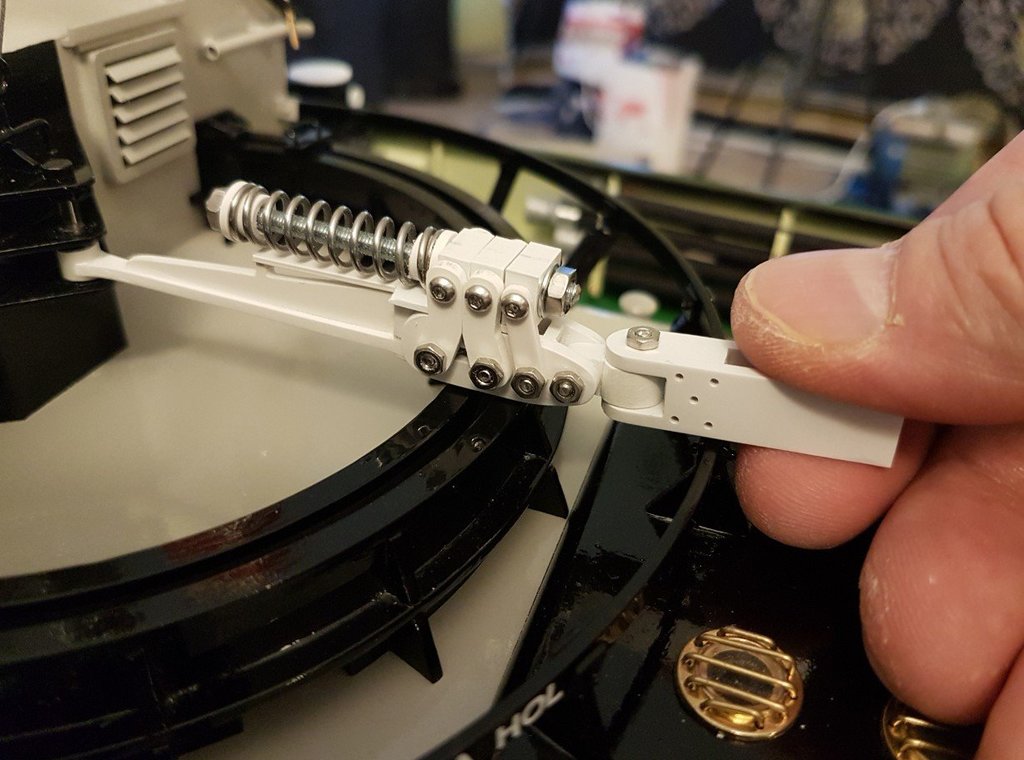

Ot i czarcia zapadka w pełnym widoku. Najpierw próby na modelu....

Uzbrojenie....

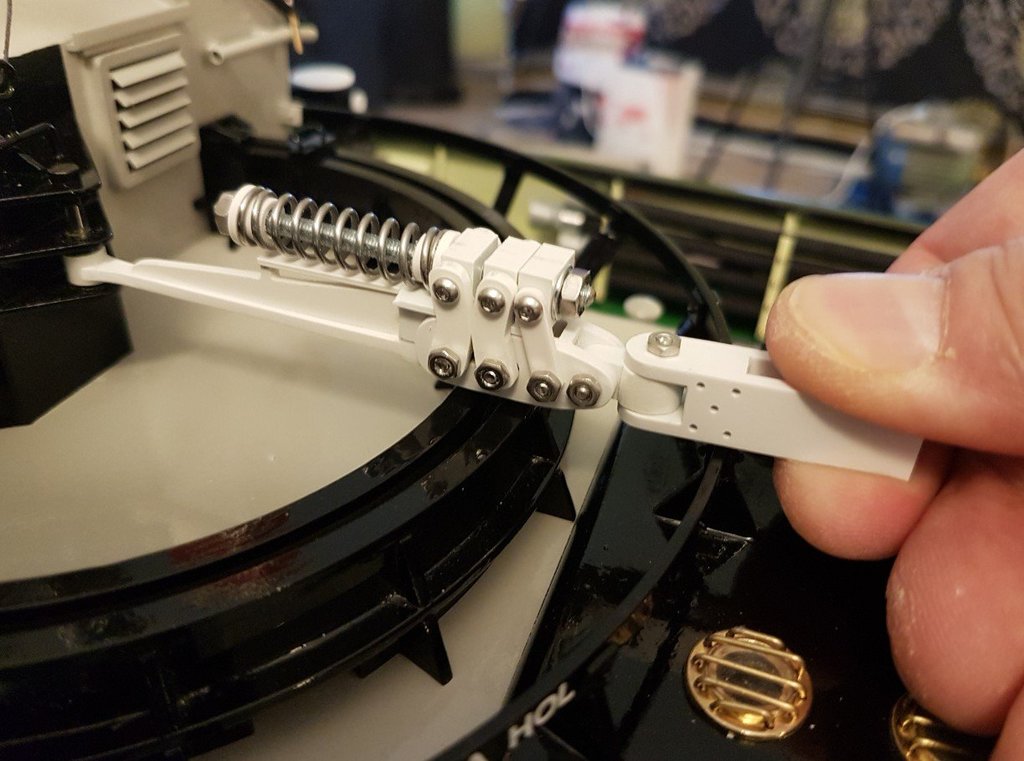

zwalnianie....




i po zwolnieniu holu...

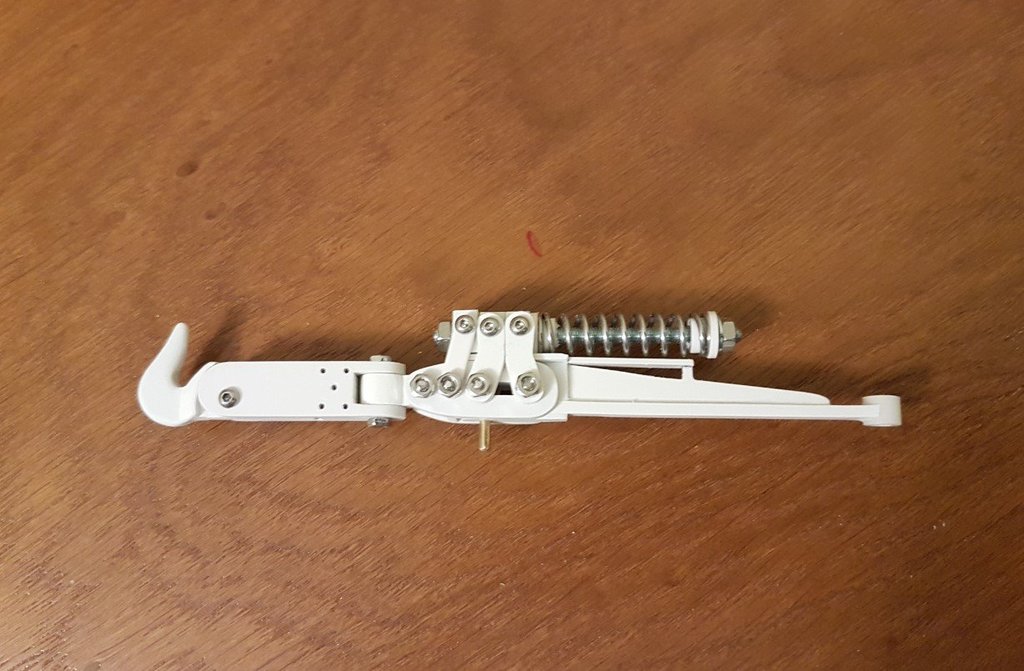

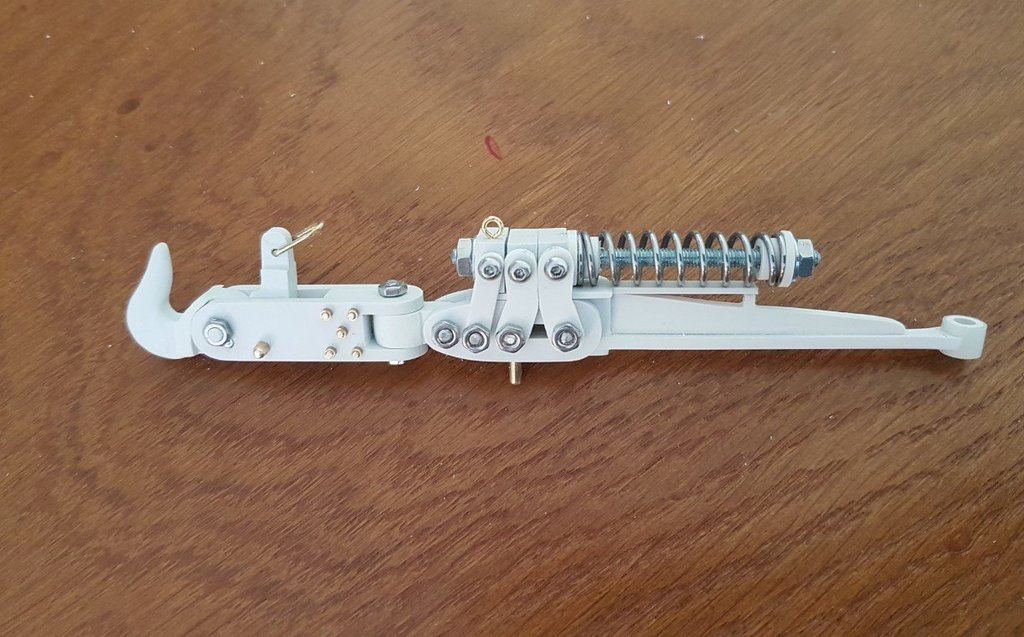

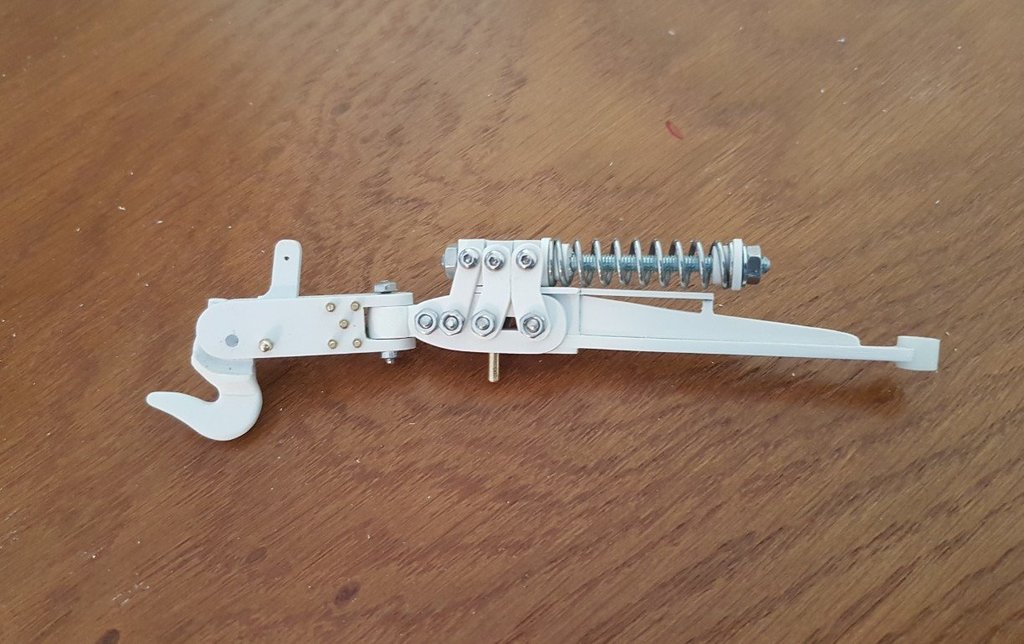

przed montażem....




tu nakrętki kołpakowe pasują właściwie. Aby zwalniacz haka samoistnie wracał do pozycji wyjściowej, założyłem kawałek rurki silikonowej. Poniżej na zdjęciu jest trochę widoczna. Pełni rolę sprężyny.....







ponieważ oś obrotu haka nie jest w osi symetrii uchwytu, zastosowałem nakrętki atrapy. Dołożyłem uchwyty dla linki operacyjnej....




teraz malowanie.



Odnośnik do komentarza
Udostępnij na innych stronach

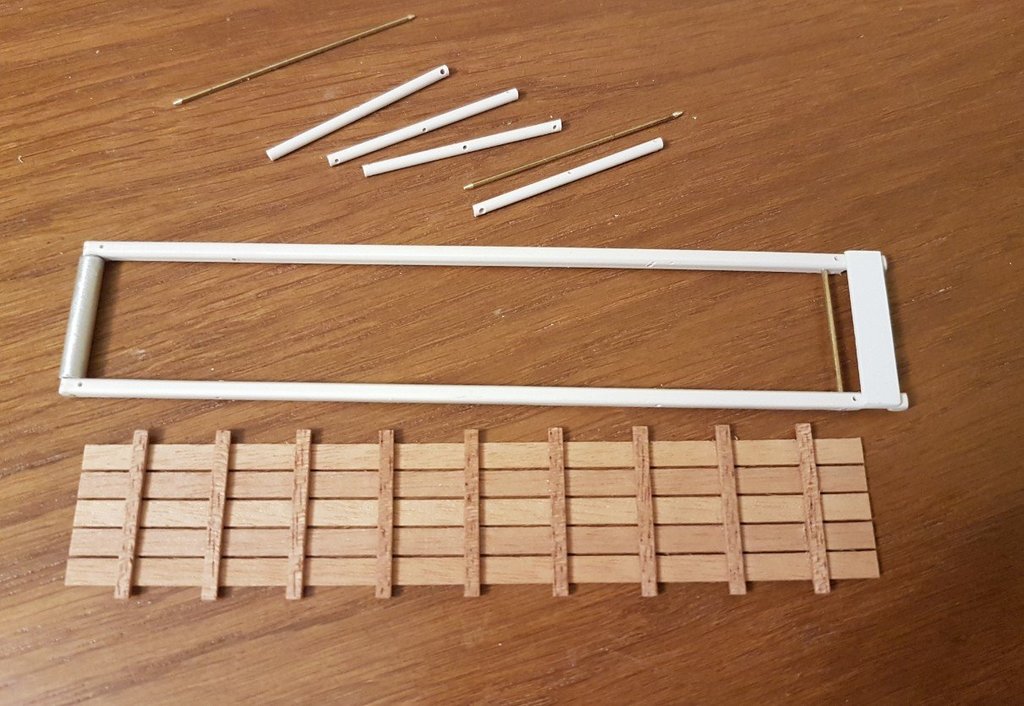

Składanie kładki trapowej....

Z jednej strony (na nabrzeżu) jest rolka, a z drugiej zaczep.....

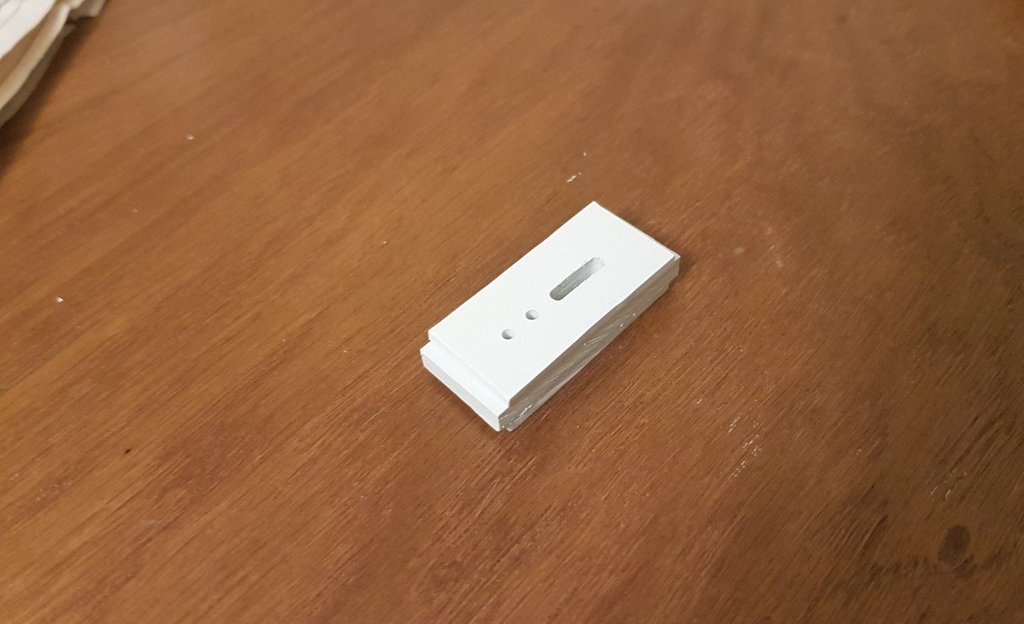

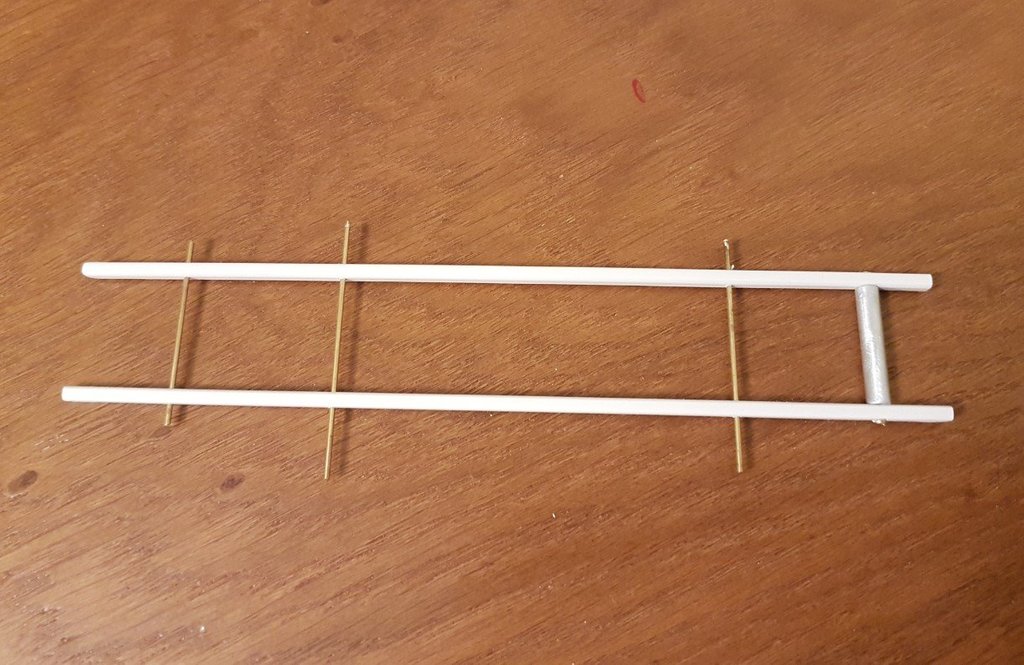

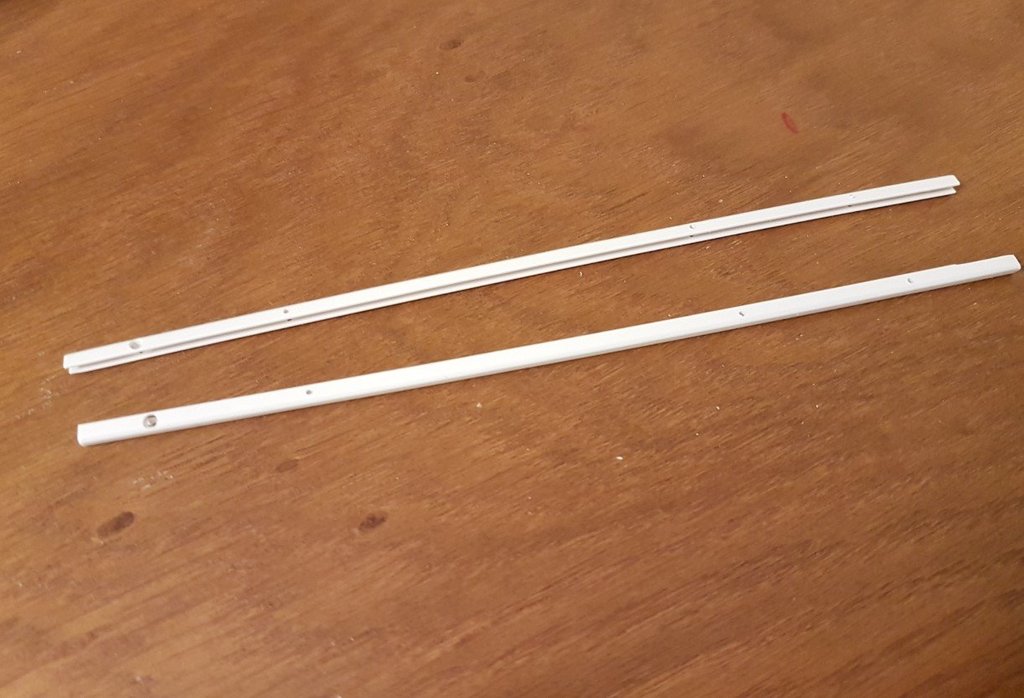

wzdłużnice już nawiercone....

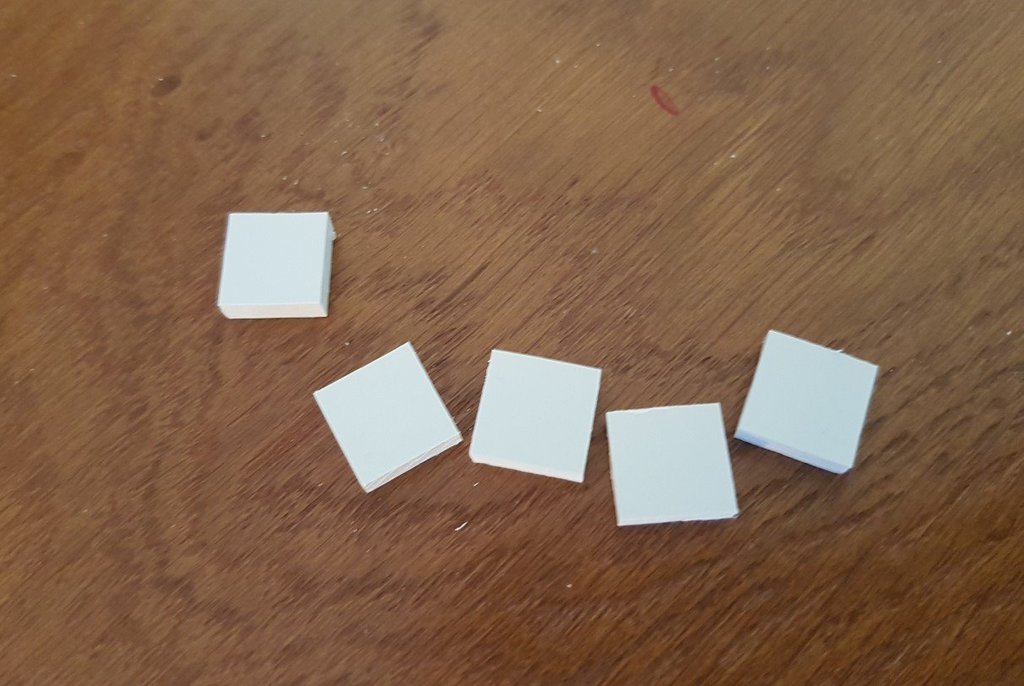

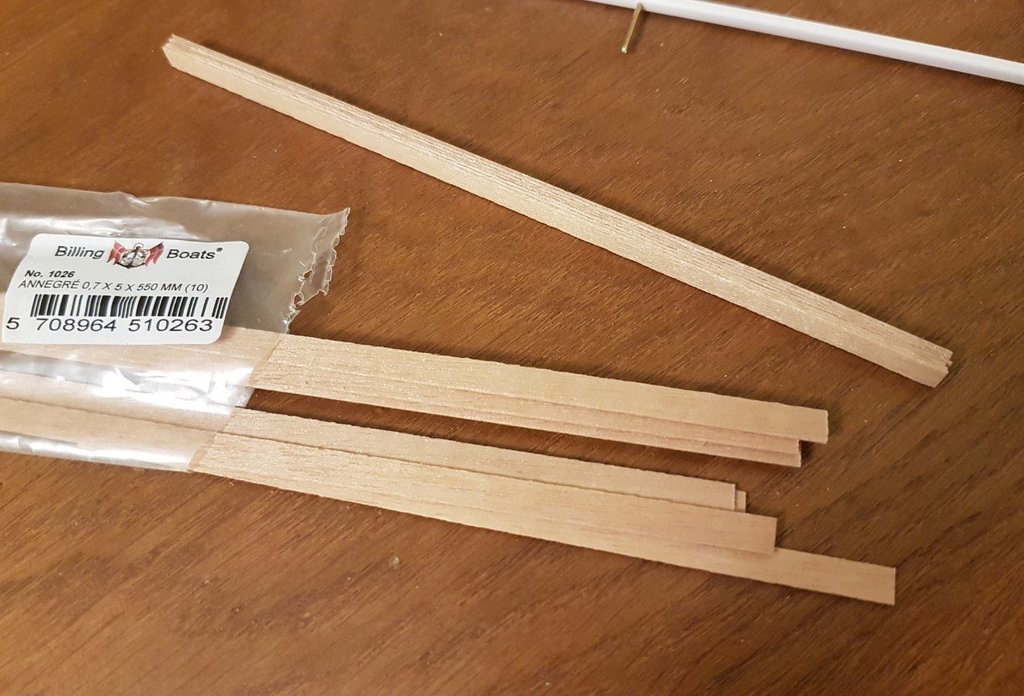

Deski wzdłużne z anigre. Po sklejeniu w pakiet zfrezowałem na 4 mm szerokości......

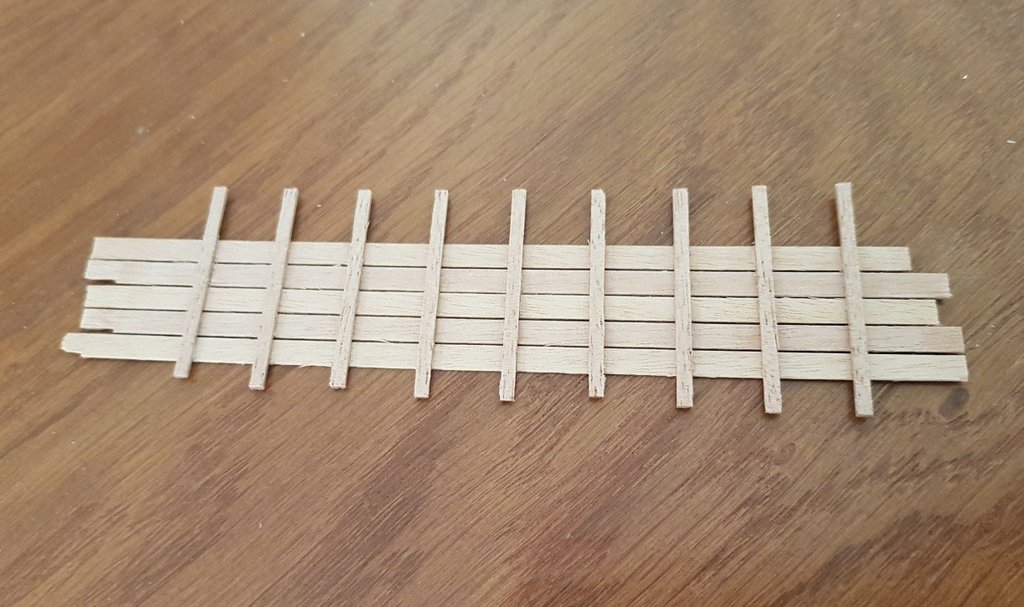

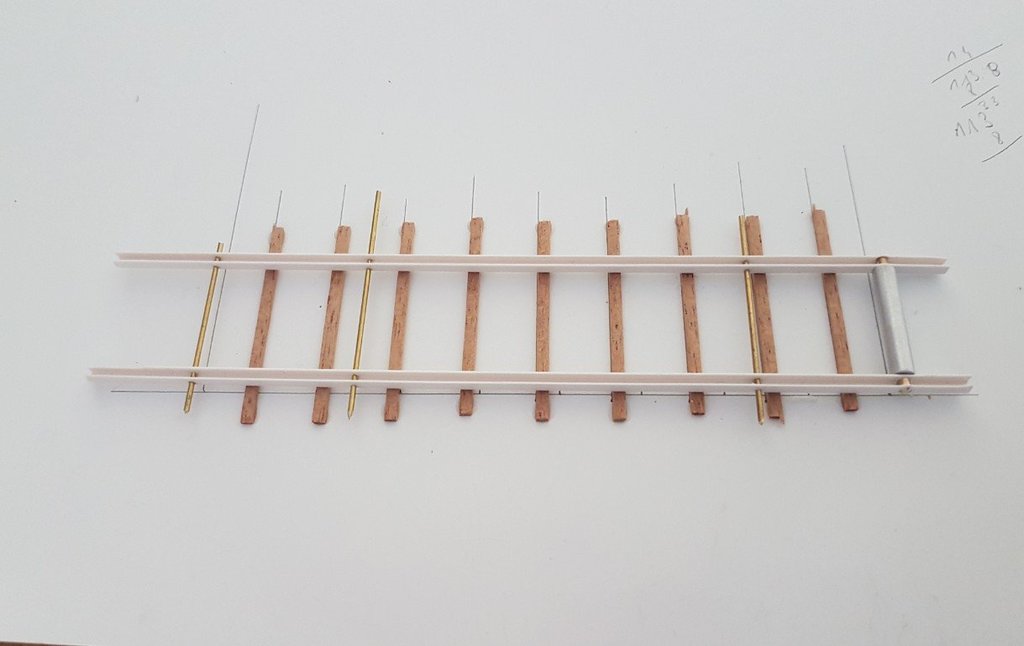

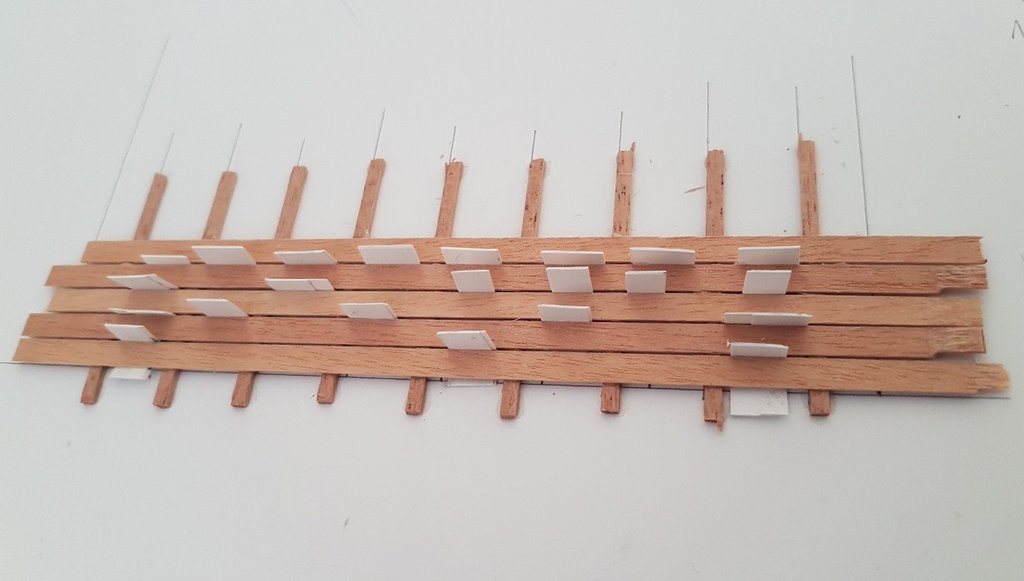

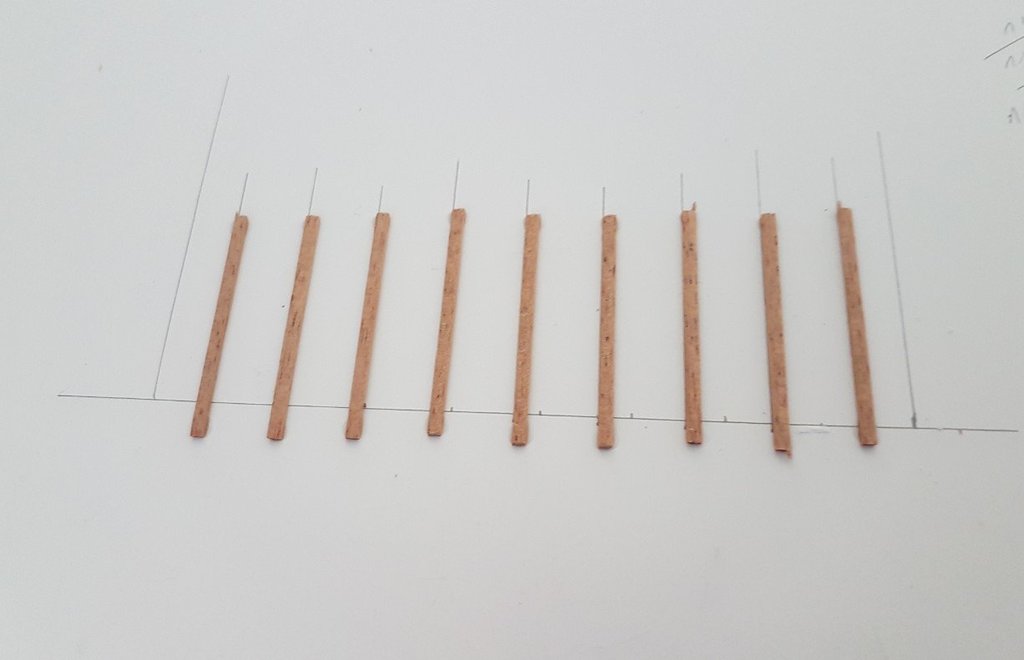

poprzeczne z mahoniu 1.3x2.0 mm. Nakleiłem na papier dla ustalenia kratownicy.....







jako dylatacji użyłem papieru o grubości 0.4 mm.....

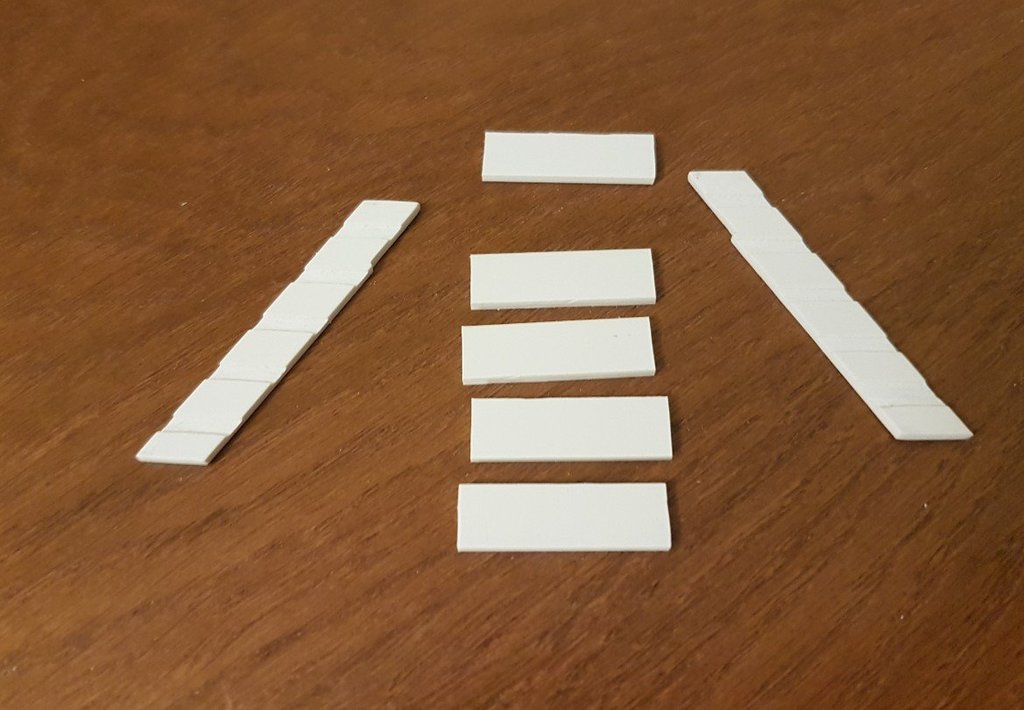

elementy gotowe do malowania.....
