Budowa Brown B2 Miss Los Angeles

[robert.pilot]

Dzięki, mnie też do końca nie podoba się, myślę nad rozwiązaniem. Ostatecznie dam nylonowe śruby.

Mocowanie serwa zrobię na kostki sklejki wewnątrz, czyli cztery śruby z pokrywki znikną, będą tylko narożnikowe.

[arek1989]

jaka jest grubość tej sklejki? W narożnikach ładnie wyglądałyby śruby z łbem stożkowym. Odpowiednio wyszlifowany otwór i nic nie będzie wystawać.

[Bartek Piękoś]

Rozwiązanie, będące standardem w wielu modelach, również na tym forum, to klocki drewniane naklejone od wewnątrz pokrywy. Do tych klocków przykręca się serwo.

[robert.pilot]

Myślałem też nad tym, sklejka jest lekka i miękka 3 mm, nie ma opcji na śruby z łbem stożkowym. Zostawię 4 narożnikowe, a mocowania serwa robię od wewnątrz na klocki.

Rozwiązanie, będące standardem w wielu modelach, również na tym forum, to klocki drewniane naklejone od wewnątrz pokrywy. Do tych klocków przykręca się serwo.

Tak właśnie zrobię.

Na samym początku miałem taki plan, ale jak zobaczyłem wsporniki w pudełku z serwami, to postanowiłem je zamontować i wyszedł bubel...

[robert.pilot]

Pokrywy serw poprawione.

Foto

1 bubel poprawiony

2 odcięte lotki

3 klejenie wzmocnień bocznych kadłuba



Wysłane z mojego SM-A300FU przy użyciu Tapatalka

[robert.pilot]

Witam po dłuższej przerwie spowodowanej mniej ważnymi i bardzo ważnymi sprawami. A poza tym dodatkowo zalało mi modelarnie (piwnicę) więc musiałem ewakuować między innymi cały tartak co by nie chłonął wilgoci...

No i nadszedł czas na kolejne etapy budowy.

Boki kadłuba sklejone ze sobą taśmą dwustronną, aby podczas szlifowania wyszły identyczne. Wzory wręg przeniesione na balsę i sklejkę, gotowe do wycinania.



Wysłane z mojego SM-A300FU przy użyciu Tapatalka

[robert.pilot]

Wręgi wycięte. Teraz szlifowanie i ... sklejanie.



Wysłane z mojego SM-A300FU przy użyciu Tapatalka

[robert.pilot]

Witajcie...

I pojawił się problem .

Boki kadłuba są ze sklejki 3mm, sklejka okazała się zwichrzona. Jest na to jakaś rada? Coś mi się wydaje, że muszę poszukać prostej sklejki i od nowa wycinać boki.

[cyrax_ojz]

betonowo wygląda ten kadłub jesteś pewny że boki muszą być z 6mm (bok+wzmocnienie) sklejki? przemyśl tył kadłuba zrobiony z 2 listew i balsy





jeśli skręciło ci przód to nic z tym już nie zrobisz następnym razem daj boki ściskami do deski na płasko a nie w powietrzu

[robert.pilot]

Bok 3mm + wzmocnienie do połowy 1,5mm = 4,5mm, robię wg planów. Nie jestem w stanie czasowym rozmyślać i tworzyć nowe plany modelu. I tak jestem teraz w plecy parę godzin pracy. Dzięki. Będę tworzył na nowo... WRRR...

[cyrax_ojz]

te 1,5mm jest zbędne skoro całość to sklejka  być może pierwotnie boki miały być z 3mm balsy i na to ta cienka sklejka



jedynie co bym zrobił to dodał tylko kawałek 3mm sklejki w miejscu gdzie styka się kadłub ze skrzydłem



[robert.pilot]

Zastanawiam się zrobić boki z balsy np. 6mm i wstawić wzmocnienie ze sklejki w tym samym miejscu.

[cyrax_ojz]

wygląda że robisz z tych planów



https://www.google.com/search?q=Brown+B2+Miss+Los+Angeles&client=firefox-b&tbm=isch&source=iu&ictx=1&fir=TfNn6eg1p9tk9M%253A%252CNNC7doFE_0_wrM%252C_&usg=AI4_-kRsGHWILooGEnPx053GBVCHDNg26g&sa=X&ved=2ahUKEwiEoI3JraHeAhVNL1AKHbeVDVAQ9QEwAHoECAQQBA#imgrc=TfNn6eg1p9tk9M:





boki ze sklejki balsowej



góra i dół kadłuba masz na planach balsowe

[robert.pilot]

Tak te plany, są na początku wątku. Dzięki, muszę się przespać z tym problemem...

[robert.pilot]

Dzisiejszego wieczora mimo braku czasu, zaszedłem do modelarni w celu obejrzenia krzywizn kadłuba. Okazało się, że nie jest źle... po przyklejeniu do górnego poszycia i wstawieniu wręg wszystko wygląda dobrze. Fotek niestety nie mam bo w pośpiechu do "świątyni" nie zabrałem aparatu. Po łikendzie ciąg dalszy...



Wysłane z mojego SM-A300FU przy użyciu Tapatalka

[robert.pilot]

Powoli zaczyna przypominać model rc...



Wysłane z mojego SM-A300FU przy użyciu Tapatalka

[jarek996]

Tak sobie ???         Ty to Bartek delikatny jestes ......



Toz to ku.....wa wyglada STRASZNIE !   Ja jestem ojcem chrzestnym tego modelu i sie na te sruby NIE ZGADZAM



Do momentu tej pokrywy na serwa wszystko było bardzo ładnie, ale te 8 łbów wkrętów na płytce wygląda tak sobie. Mogłeś to rozwiązać inaczej.

Wciąż możesz

[robert.pilot]

Tak sobie ???         Ty to Bartek delikatny jestes ......



Toz to ku.....wa wyglada STRASZNIE !   Ja jestem ojcem chrzestnym tego modelu i sie na te sruby NIE ZGADZAM

Przecie już dawno poprawione...

[robert.pilot]

W końcu znalazłem czas aby pójść do świątyni i kontynuować zaczętą budowę.

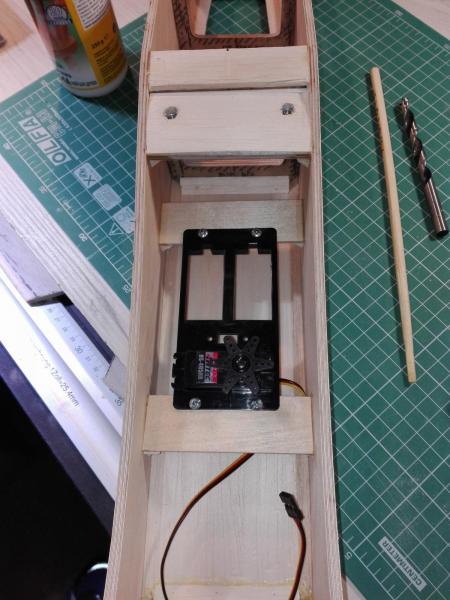

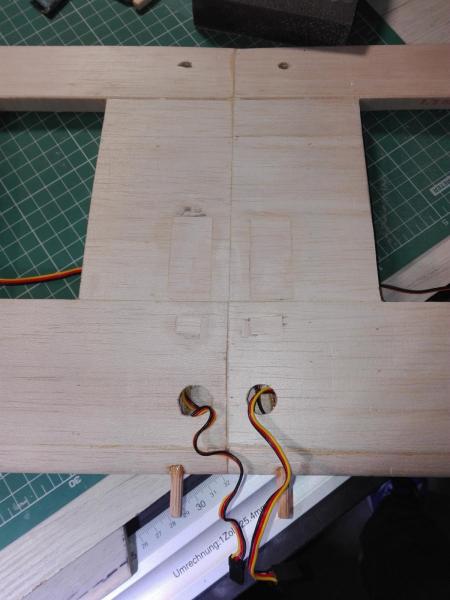

Po zamontowaniu półki na serwa okazało się, że otwory na przewody serw w skrzydłach idealnie spotykają się na wysokości serw w kadłubie, musiałem załatać owe otwory i przenieść bliżej krawędzi natarcia.

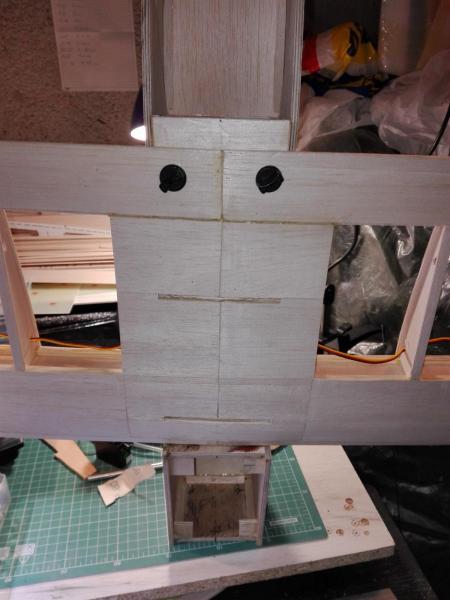

Wstępnie skrzydła przykręcone do kadłuba (śruby zastępcze  , dałem to co miałem pod ręką).

[robert.pilot]

Witam.

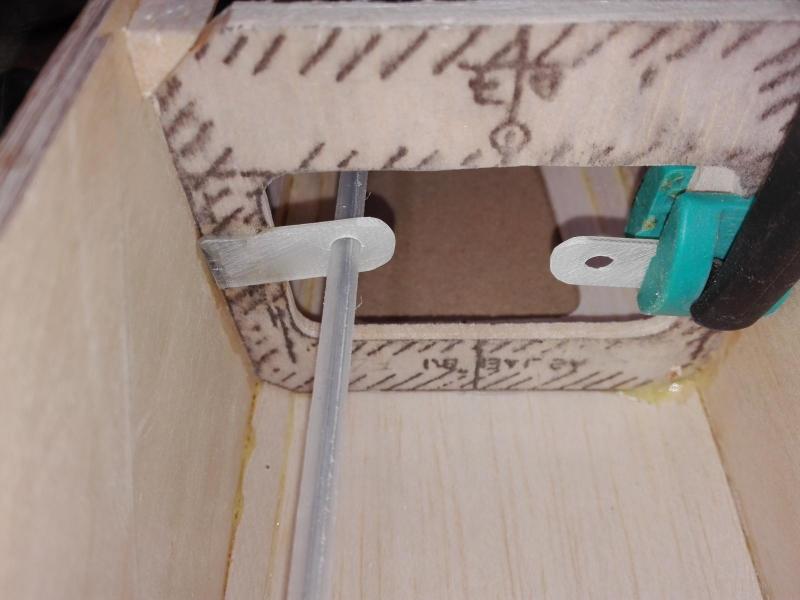

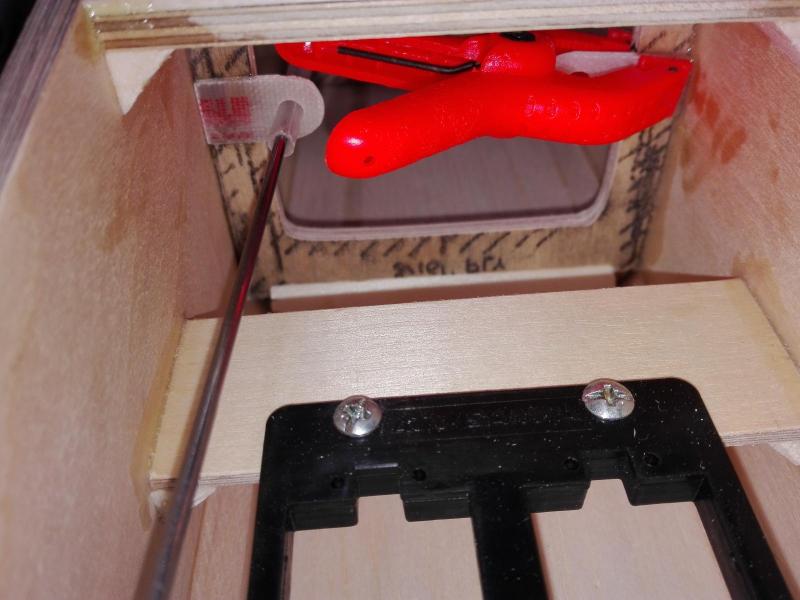

Budowy ciąg dalszy. Zrobiłem wsporniki na bowdeny z płytki laminatowej i powklejałem na żywicę do wręg. Po wyschnięciu będę mógł zamykać kadłub.

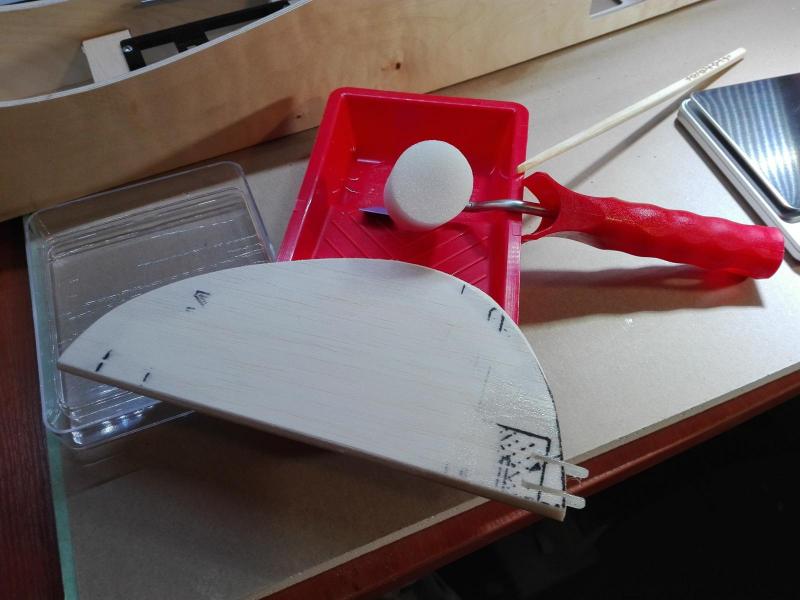

W końcu wyciąłem statecznik pionowy i ster kierunku. W ster też wkleiłem wsporniki z płytki do kierowanego koła ogonowego i zalaminowałem żywicą i tkaniną o gramaturze 24,5g/m2.
