robert.pilot

Budowa Brown B2 Miss Los Angeles

Recommended Posts

Witam.

Zaczynam budowę modelu z lat 30 Brown B2. Plany udostępnił mi jarek996 za co serdecznie dziękuję...

Jako, że sezon latania w pełni i jeszcze dochodzą sprawy zawodowe,więc budowa trochę potrwa. Jest to pierwszy model,który buduję z tartaku więc liczę na pomoc Kolegów ;-).

I właśnie zaczynają się pytania:

Model posiada zwichrzenie skrzydła.

1. Zwichrzenie robić razem z lotką czy bez?

2. Model na skrzydle nie ma listwy krawędzi spływu, tylko zrobiona jest z kesonu, jak zrobić te zwichrzenie?

Brown_B2_Miss_Los_Angeles_RCM_oz7405.pdf




Share this post


Link to post
Share on other sites

Całkiem sympatyczny retro-model :-)

Może zbyt pobieżnie przeglądałem plan ale nie zauważyłem konieczności wykonywania zwichrzenia aerodynamicznego skrzydła.

Prawdopodobnie masz na myśli uniesioną końcówkę skrzydła za przekrojem C-C czyli za lotką. Skrzydło z lotką wykonasz na stole a na przekroju wzdłużnym skrzydła za masz pokazany element który odpowiada za właściwe uniesienie końcówki skrzydła.



Powodzenia w budowie i udanego oblotu życzę  :-)



ms

Share this post


Link to post
Share on other sites

Czyli w przekroju E-E jest "Block up t.e. 5/16'' for wash out", czyli podłożyć klin 5/16" w zaznaczonym miejscu, pod krawędzią spływu?

Share this post


Link to post
Share on other sites

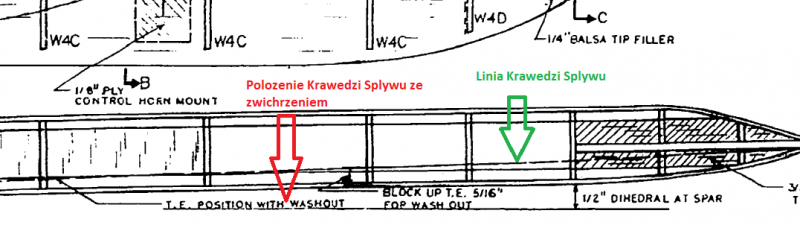

Czyli w przekroju E-E jest "Block up t.e. 5/16'' for wash out", czyli podłożyć klin 5/16" w zaznaczonym miejscu, pod krawędzią spływu?



Robert,

Tak ale mozesz tez podlozyc gdzie Ci wygodnie odpowiednia wysokosc tak aby uzyskac polozenie Krawedzi Splywu wg tej przerywanej (koslawej  ;)) lini,






Share this post


Link to post
Share on other sites

Wielki dzięki, tak też myślałem, ale wolałem wysłuchać bardziej doświadczonych Kolegów. Jak chwycę jakąś wolną chwilę to biorę się do roboty..., o postępach poinformuję, niestety nadchodzący "łikend" mi odpada  :(

Share this post


Link to post
Share on other sites

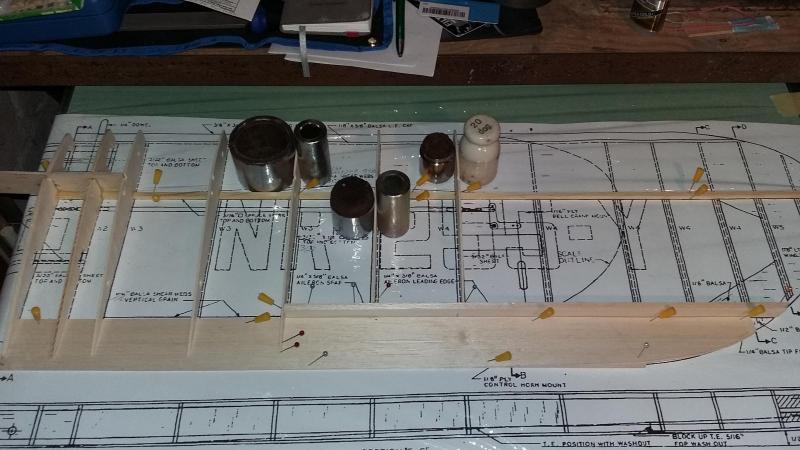

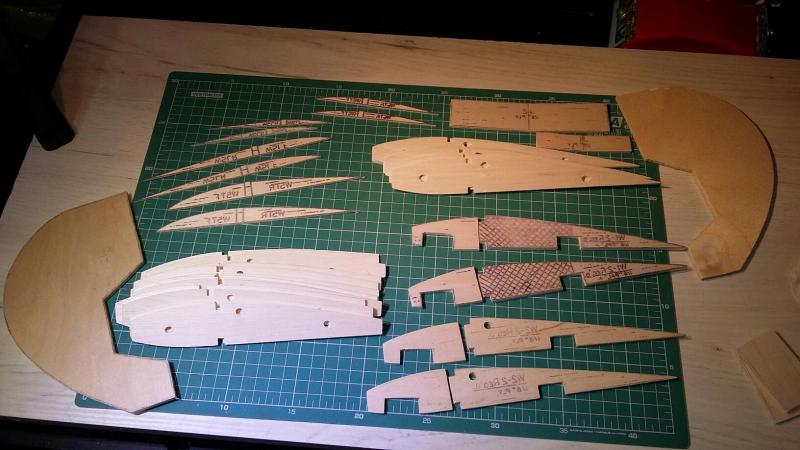

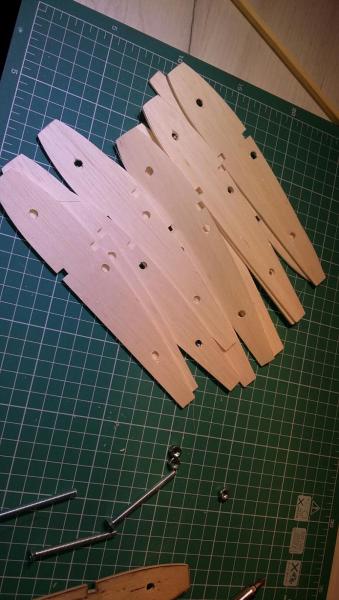

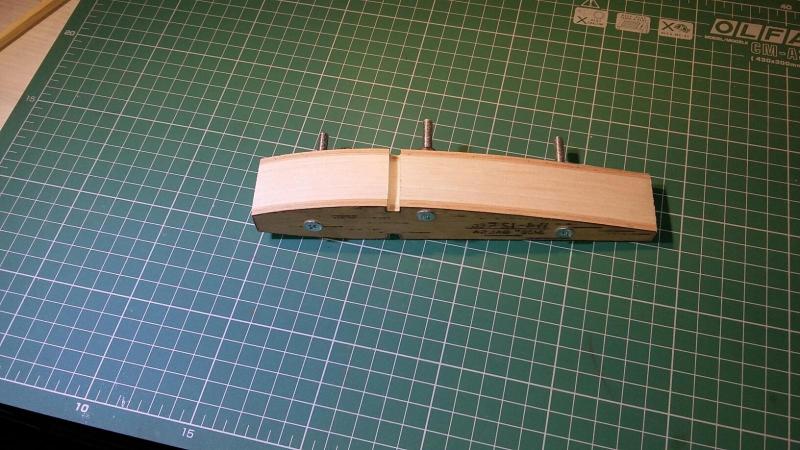

Znalazłem wolną

chwilę na kontynuacje budowy modelu.

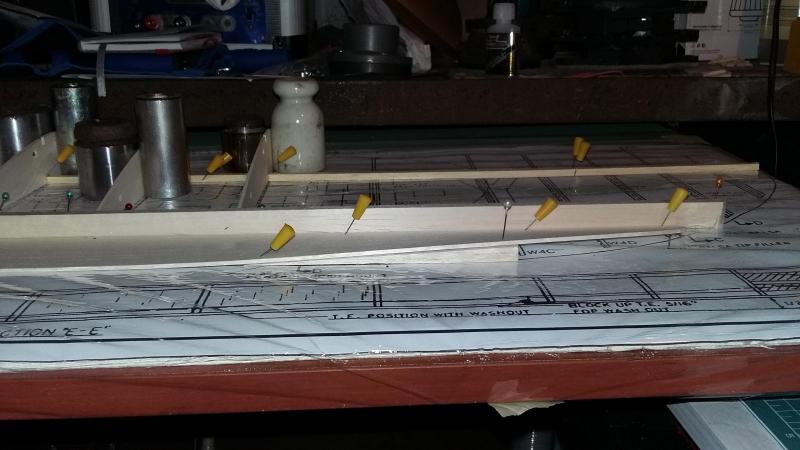

Na foto widoczne zwichrzenie skrzydła, które robię pierwszy raz. Jeżeli coś sknociłem, to proszę o poradę, jest jeszcze szansa poprawy.


Share this post


Link to post
Share on other sites

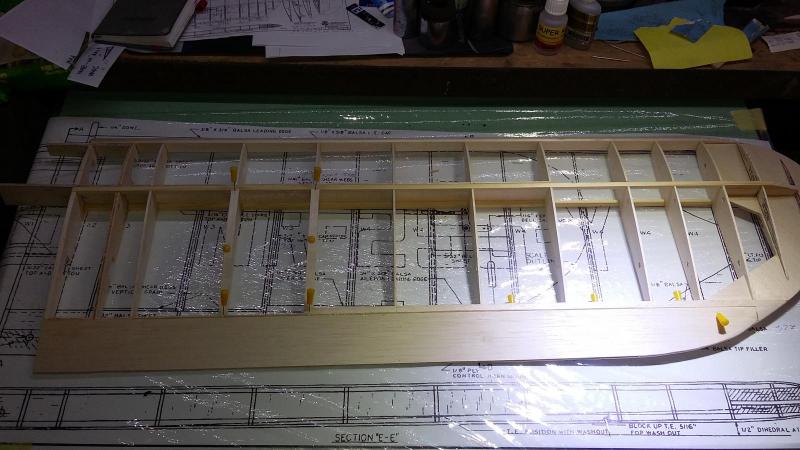

Prace nad modelem troszkę ruszyły, skrzydełko powoli skończone...

Mam pytanie:

W planach jest zastosowane jedno serwo centralnie zamontowane, na lotki, zastanawiam się dać dwa serwa, każde na lotkę. Co o tym myślicie?


Share this post


Link to post
Share on other sites



zastanawiam się dać dwa serwa, każde na lotkę

oczywiście, TAK

W starych planach zwykle jest jedno serwo bo "dawniej" serwa były duże, drogie a nadajniki nie były tak wielokanałowe jak dziś  :-)



ms

Share this post


Link to post
Share on other sites

Moim zdaniem zbyt słabe.

Nie szukaj mikro ale też nie standard, poszukaj serwa o wadze około 25g które mają metalowe tryby i ok 3-3,5 kg/cm2



ms

Share this post


Link to post
Share on other sites

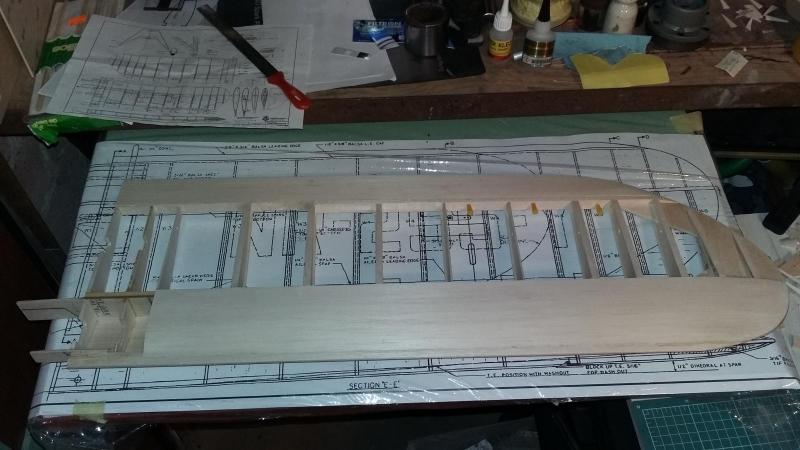

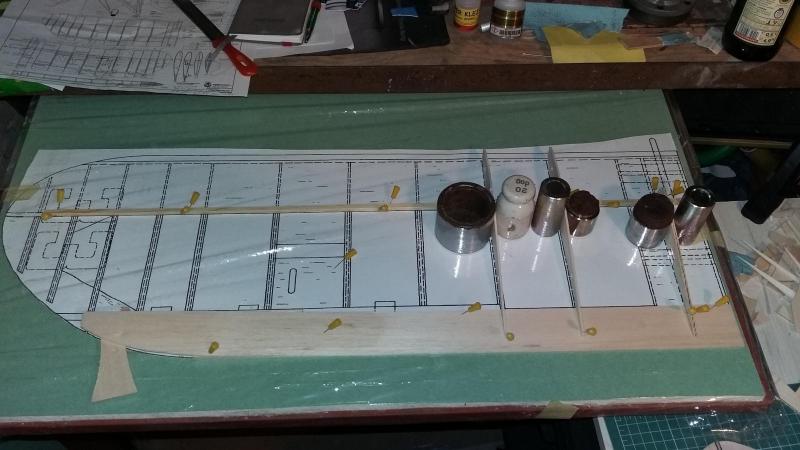

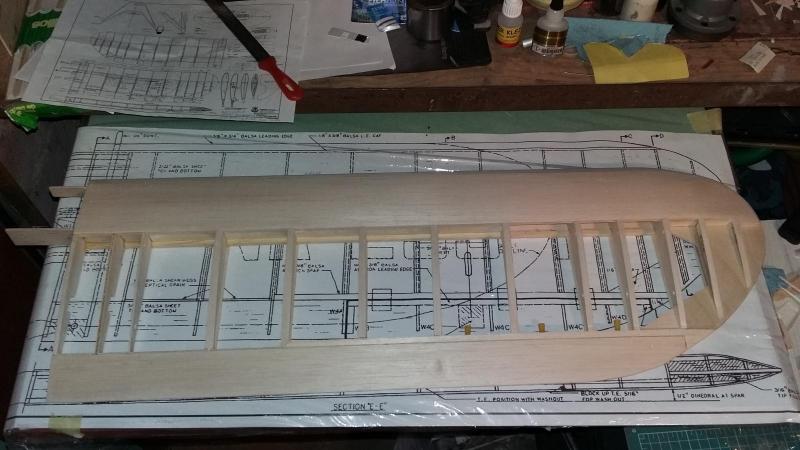

Pierwsza część skrzydełka czeka na swoją drugą połowę i na serwa, które kupię dopiero po urlopie w sierpniu.post-20892-0-26321600-1531427652_thumb.jpgpost-20892-0-43626700-1531427672_thumb.jpgpost-20892-0-10332700-1531427685_thumb.jpg

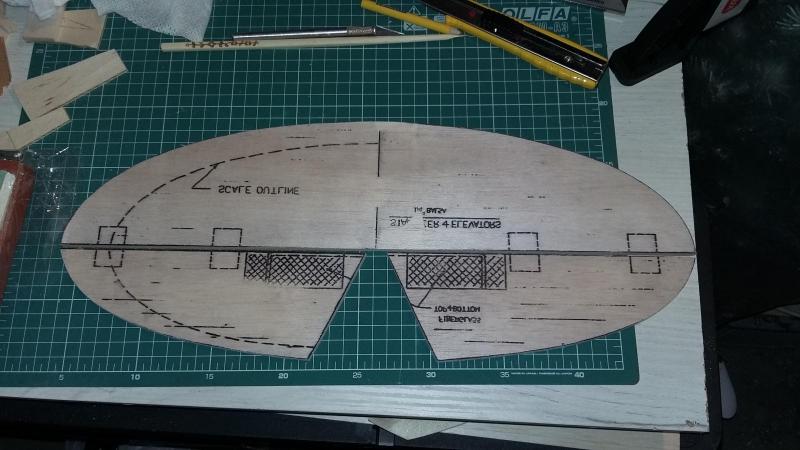

A w tak zwanym międzyczasie, powstaje statecznik poziomy i ster wysokości.


Share this post


Link to post
Share on other sites

Upały powoli odpuściły, druga część urlopu, więc porobiłem trochę przy modelu.

Skleiłem skrzydełka. Wszystkie elementy wyciąłem wg. Planu. Wyszedł mi o 4 mm większy wznios skrzydła niż zakłada plan. Jakie mogą być tego skutki podczas lotu?

Statecznik poziomy prawie gotowy.6b0c469c947d5788e458ee174747e0f8.jpg6b01f6b3a124c35bfc515a1d1024de0b.jpgc8f4e1aa3d75c2eb39d7de51dbf00829.jpg7f2ea8c6d80c3e6c82f4fb027ca6cadb.jpg



Wysłane z mojego SM-A300FU przy użyciu Tapatalka

Share this post


Link to post
Share on other sites

Szpilków jak mrówków  w tem płacie . Ale podziwiam ,kibicuję i czekam na film z oblotu, oraz na zdjęcia z budowy podwozia. Oj nie będzie łatwo . Ale sobie poradzisz,

Share this post


Link to post
Share on other sites

Pomysł na zrobienie otworów do przewodów serw w skrzydle. 5 groszy przyklejone na taśmę dwustronną i wycięte nożykiem...307425811caffd9242db88f8c7dac2ef.jpg8d11a3e3fe132e2b8bc528a13a81106e.jpg

Wysłane z mojego SM-A300FU przy użyciu Tapatalka

Share this post


Link to post
Share on other sites

Budowa skrzydełka wstępnie zakończona. Zostało odciąć lotki, wyszlifować, okleić i uzbroić w zawiasy, orczyki i dźwignie.



Powoli zabieram się za kadłub.fb013ea9120d7aaa3b0c4864cba18d6d.jpgffefcc3e0d4860b531145c6f4d81713a.jpg687f65b8afb1ceb6d3b6aec2cd962245.jpg28516e535c83c9366e74a8e83587a9f9.jpg



Wysłane z mojego SM-A300FU przy użyciu Tapatalka
