Replika Polskiego silniczka SiM 2b - ambitny projekt

[f2cmariusz]

dziękuję za konkretne odpowiedzi.

Pewnie skończy się jak w oryginale. Lutem miękkim o podwyższonej wytrzymałości zalutuję tą sprężynkę z obydwu stron.

 Palnik jak przez mgłę podobny w budowie tylko tyle że niebieską rączką przywiozłem z OHP w DDR. Co się z nim stało w modelarni nie mam pojęcia.

Tak jak i kiedyś całą maszynę przywiozłem z ZSRR wytwarzającą wodór i tlen a mini palnik był także zakończony igłą.



dzisiaj bez problemu do kupienia na Allegro.



[RomanJ4]

Też mam dwa mikro, jeden jeszcze z DDR, drugi współczesny https://www.cnc.info.pl/maly-precyzyjny-palnik-lutowniczy-na-propan-butan-t56779-10.html

http://www.sklep.zatechs.com/urzadzenia-do-lutowania/zestawy-propan-tlen/roxy-kit-dla-jubilerow-rothenberger





https://allegro.pl/oferta/magnum-zestaw-do-lutowania-twardego-turbo-set-90-6913267647?reco_id=9a90286f-6eb7-11e9-805e-246e96847ea0&sid=0e7a5475e04eefd78184d559df6fb9f87c889ad5ac94196dac75ac99722370c3&bi_s=archiwum_allegro&bi_c=Product&bi_m=reco&

[f2cmariusz]

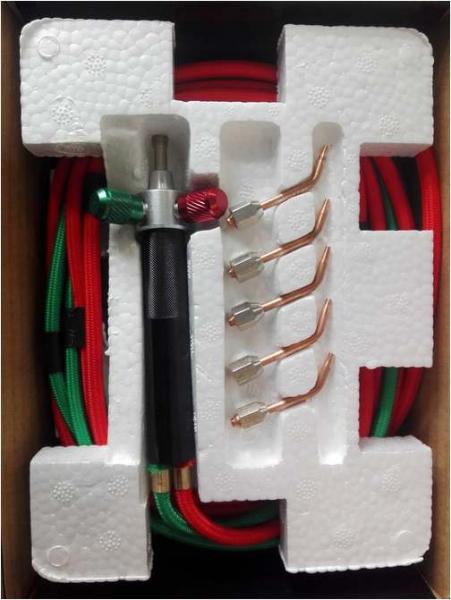

dziękuję za cenne informacje poszerzające zakres wyposażenia mojej modelarni. Ale na żadnej aukcji na Allegro czy szukając po sklepach netowych nie spotkałem teraz zestawu z mikro-palnikiem takim jak zamieszonym w ostatnim poście. ( Z trzema metalowymi igłami lekarskimi ).

 A po konsultacjach widzę że to narzędzie jest mi ponownie niezbędne. Proszę zatem o pomoc w znalezieniu miejsca gdzie coś takiego mogę nabyć.

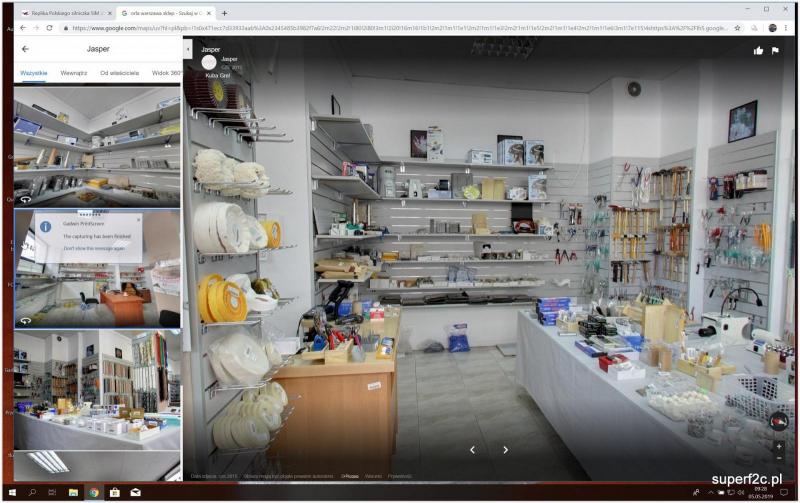

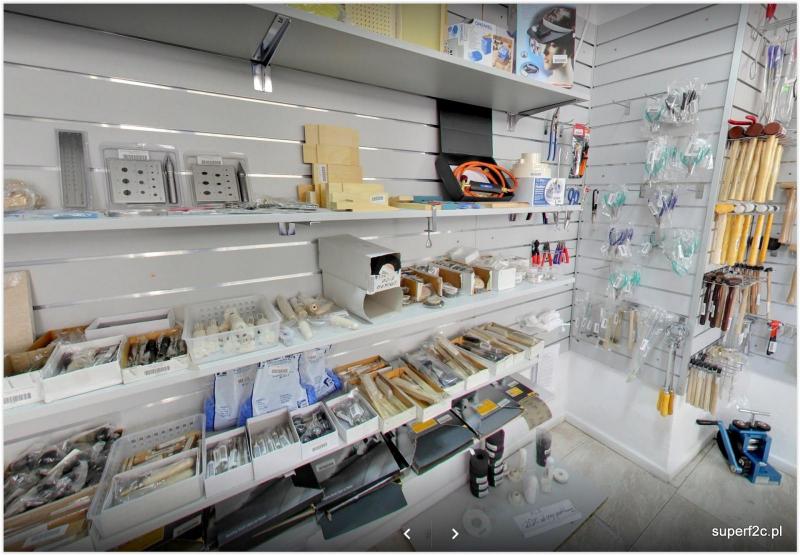

 Specjalnie pojadę na Orlą gdzie są sklepy Jasper i inne. No i dzisiaj zaraz Wolumen.

[d9Jacek]

a może to  :

https://alco.com.pl/palnik-jubilerski-orca-3-nasadki-2m-waz-zlaczka,id4949.html



lub to:

https://www.ceneo.pl/1509832



lub to :

https://narzedziaprof.istore.pl/pl/mikro-palnik-profesjonalny-mini-palnik-gazowy.html



może tu :

https://alco.com.pl/hoke-jewel-dysze-iglowe-6-szt,id242.html



tu specjaliści od lutowania/spawania



https://nowa.e-pat.pl/palniki-jubilerskie

[kaszalu]

Ja mam taki - też bardzo dobry !!



http://www.gaz-but.pl/pl/p/Palnik-gazowy-Perun-do-lutowania-PL-002Ppa/531

[RomanJ4]

Propozycje kolegów są ciekawe, choć większość do drobnych precyzyjnych detali które trzeba nagrzać tylko punktowo płomieniem wielkości nawet 2mm (bo taki uzyskuję swoim zestawem na najmniejszej igle) się nie nadaje.

Poza tym bez tlenu maleńki płomień (jaki potrzebny koledze Mariuszowi) uzyskany palnikiem atmosferycznym ma zbyt mała moc cieplną by skutecznie polutować(na twardo) lub nawet pospawać gdy trzeba drobne detale, a duży płomień takiego palnika o odpowiedniej mocy jest niewskazany.

Taki zestaw jak nie na Alle.. to znajdziesz Mariuszu w sklepach ze sprzętem dla jubilerów - ceny takie same jak jak dawałem za swój(fakt, że dawno już temu) na Allegro..

http://www.sklep.zatechs.com/urzadzenia-do-lutowania/zestawy-propan-tlen/roxy-kit-dla-jubilerow-rothenberger

(http://www.sklep.zatechs.com/urzadzenia-do-lutowania/zestawy-propan-tlen)

Ja z identycznego jestem bardzo zadowolony(a mam go już parę lat), bo pozwala zarówno na mikroprace jak, i poważne spawanie blach nawet milimetrowych największym typowym palnikiem(można zmieniać końcówki/dysze na inne numery), oraz wydajne grzanie dużych elementów.

Tu na przykład lutowany był lutem mosiężnym element przełącznika obrotów tokarki (ta kwadratowa "rurka" na kwadratowym pręcie) którą zrobiłem z odcinków płaskownika ≠5mm, i potem obtoczyłem by wcisnąć w otwór tulei

https://www.cnc.info.pl/przerobka-modyfikacja-nutol-tokarka-t6326-90.html





Poza tym można do zestawu dołożyć sobie igły o innych potrzebnych średnicach i długościach bo stożek adaptera jest do typowych igieł do strzykawek(igły z metalowa obsadą oczywiście), przez co można sięgnąć wgłąb detalu gdy zachodzi taka potrzeba...



Ewentualnie do takiego zestawu mikropalników

https://allegro.pl/oferta/palnik-jubilerski-propan-tlen-amerykanski-nowy-8001201447

https://pl.aliexpress.com/item/Jewelry-Tools-Smith-Little-Torch-jewelry-soldering-torches/32633275631.html

https://www.youtube.com/watch?v=4gtwMDULGJM



dokupić butlę tlenu i butanu

https://allegro.pl/oferta/butla-z-tlenem-palnik-fix-3100-tlen-do-palnika-cfh-6375128879?reco_id=cf4f8394-6f1d-11e9-805e-246e96847ea0&sid=041047f9c36843e364ecb91b45c568a2755aa386fe7e14ee7421a14291fbf951

https://allegro.pl/oferta/butla-cfh-gaz-do-palnika-at2000-propan-butan-6875442000?reco_id=cf4f8394-6f1d-11e9-805e-246e96847ea0&sid=041047f9c36843e364ecb91b45c568a2755aa386fe7e14ee7421a14291fbf951

lub w markecie typu OBI, itd..

[f2cmariusz]

Dziękuję za konkretny link do przedmiotu który poszukuję. Jak widać proste jest znalezienie czegoś pod warunkiem że znamy odpowiednie słowa kluczowe do wpisania w wyszukiwarkę.

Ale wracając do tematu głównego:

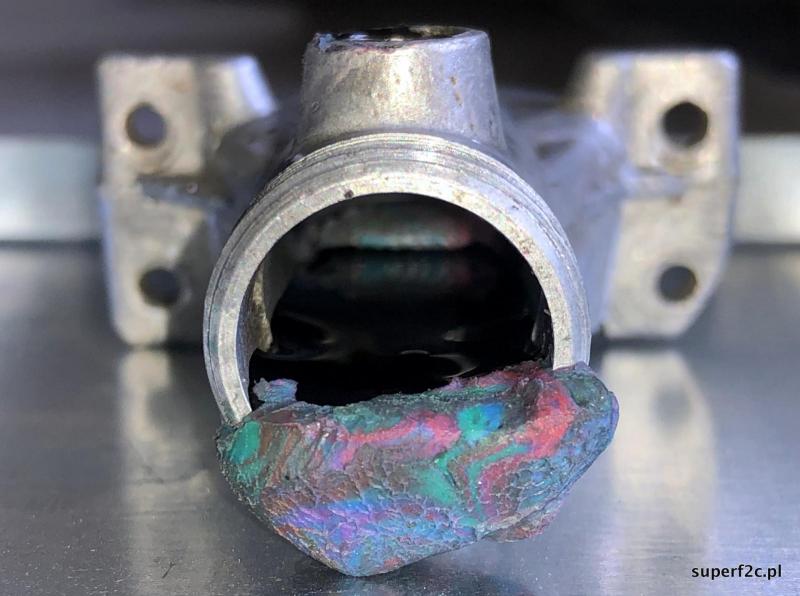

parę dni temu wykonałem odlew kanału zasilającego.

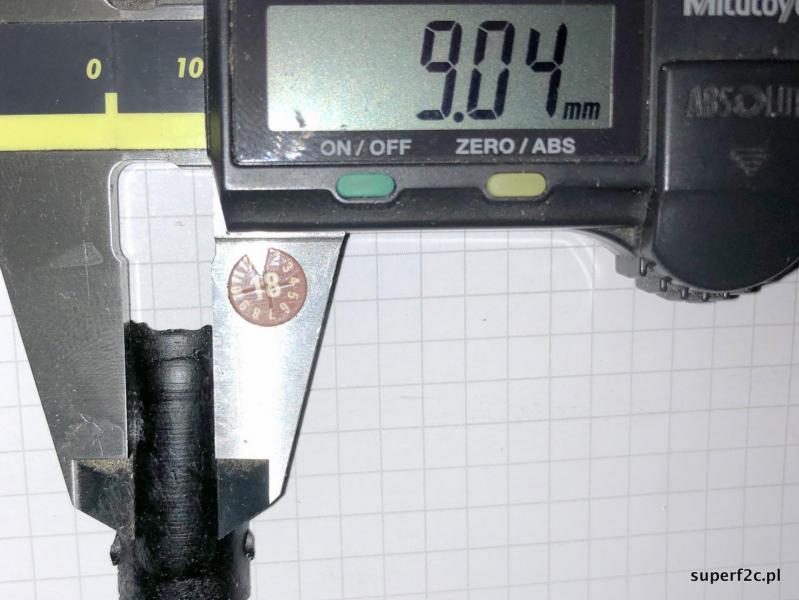

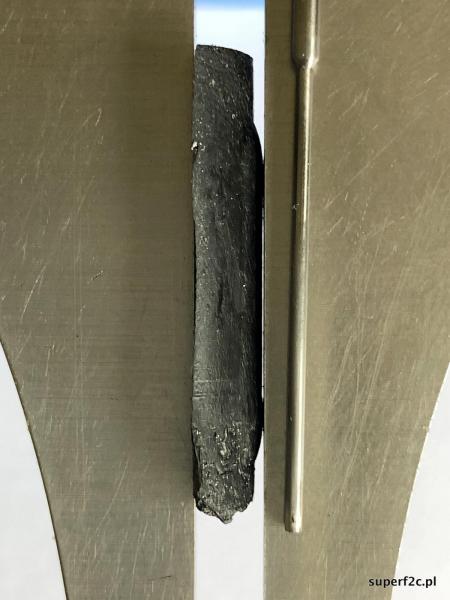

wypychacz obok ma średnicę 0,99 mm a sam kanał jest nierówny ma od 0,51 do 0,58 mm.

A sam nadlew wykonany na zewnątrz karteru ma 1,82 mm w kopiowanym przeze mnie oryginale silnika SiM 2b.

[f2cmariusz]

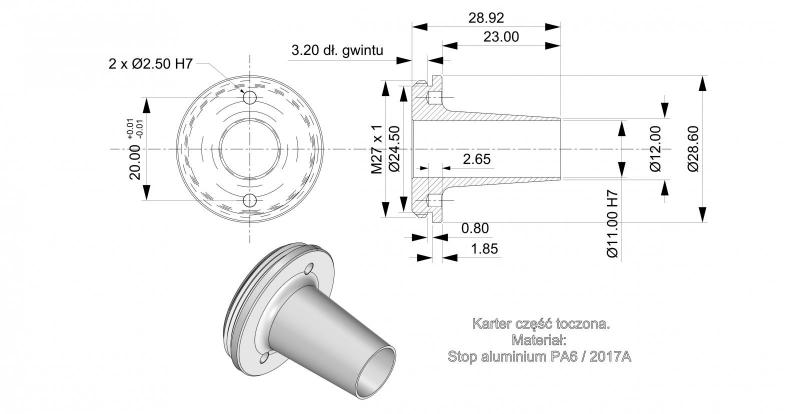

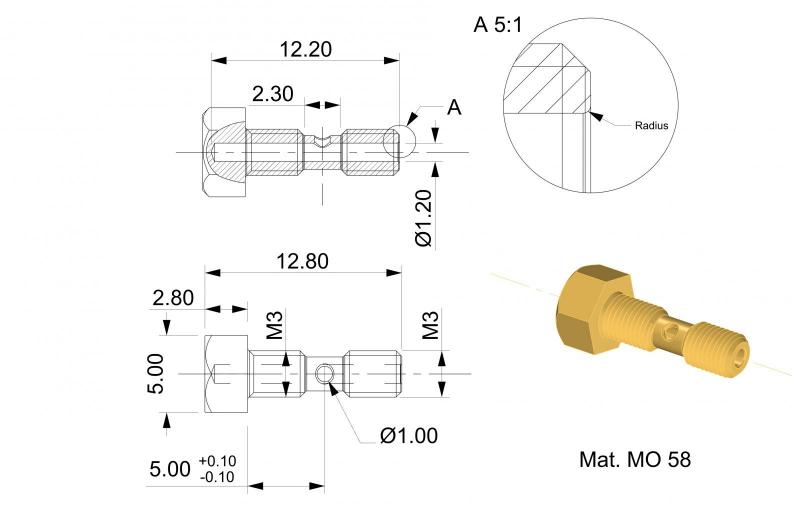

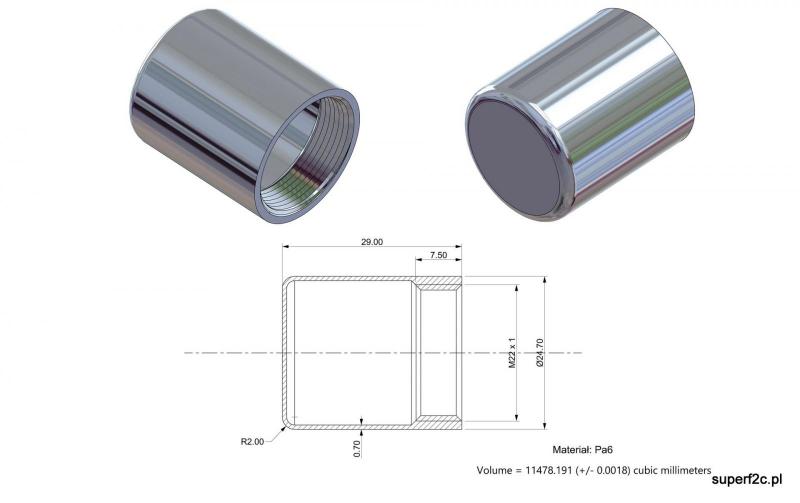

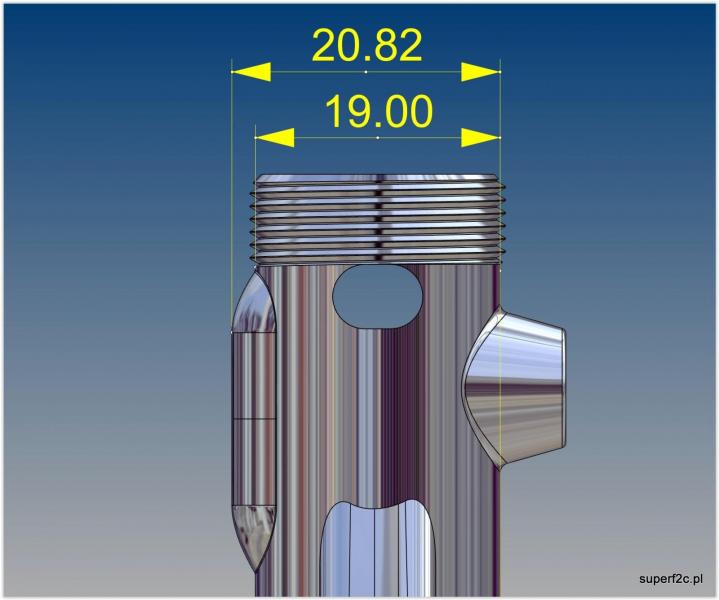

Powoli ale konkretnie powstały kolejne dwa rysunki wykonawcze detali składające się na całość silnika SiM 2b.

 tu to nie ma co wyjaśniać.

 to element mosiężny w który wchodzi igła gaźnika.

 co do tokarki CNC 210 to teraz mniejszym już statkiem płynie z Rotterdamu do Gdyni. Spodziewany rozładunek 17 maja. A mnie zostało już tylko trzy dokumenty do złożenia czy wyjaśnienia. Czarna magia bo pierwszy problem to "na kopii konosamentu brak informacji o przewoźniku morskim". Całe szczęście nie jestem sam na tym świecie i mam kogo pytać jak sobie poradzić...

[d9Jacek]

Powoli ale konkretnie powstały kolejne dwa rysunki wykonawcze detali składające się na całość silnika SiM 2b.

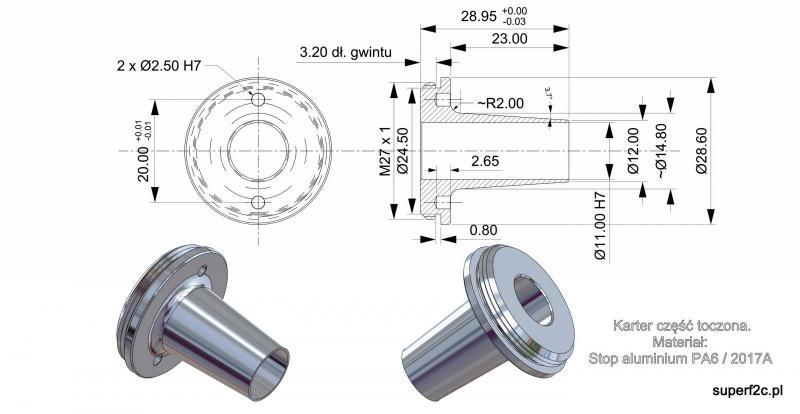

Karter czesc toczona1.jpg

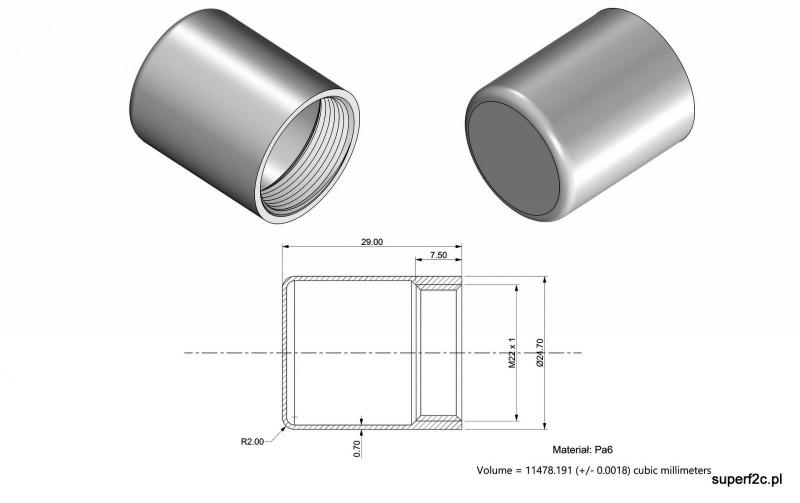

 tu to nie ma co wyjaśniać.

iglica kontra.jpg

 to element mosiężny w który wchodzi igła gaźnika.

 co do tokarki CNC 210 to teraz mniejszym już statkiem płynie z Rotterdamu do Gdyni. Spodziewany rozładunek 17 maja. A mnie zostało już tylko trzy dokumenty do złożenia czy wyjaśnienia. Czarna magia bo pierwszy problem to "na kopii konosamentu brak informacji o przewoźniku morskim". Całe szczęście nie jestem sam na tym świecie i mam kogo pytać jak sobie poradzić...

Super,

Mariusz brakuje mi dwóch wymiarów w tej toczonej częsci karteru,-- srednicy dużej podstawy stożka stanowiącego  "obudowę  wału korbowego"  oraz promienia R przejścia tegoz stożka  w fi 28,60

[f2cmariusz]

ewidentnie zabrakło wymiarów... Dziękuję za konstruktywną uwagę Jacku.

[stan_m]

Jakiś czas temu chwilkę poświęciliśmy tutaj hamowni silników modelarskich więc dzielę się takim filmem (co prawda dotyczy silników do modeli pływających i  wykorzystuje hamulec hydrodynamiczny ale idea jest dobra i skuteczna):https://www.youtube.com/watch?v=bP472k1EwCA

[f2cmariusz]

parę dni temu odbył się Puchar Warszawy w Charkowie w uwięziowych kategoriach. Kolega będąc w tamtejszej modelarni natknął się w modelarni na gablotę z tymi o to fotografiami.

Pytając Jacka dowiedziałem się że ten z orzełkiem na piersiach to Władysław NIestoj. Poznałem go osobiście na Mistrzostwach Świata w Częstochowie w 1980 roku.

[f2cmariusz]

jedyne znane mi miejsce w Warszawie gdzie bez problemu wszelkie obróbki cieplne stali dokonuję. Zawsze było zrobione na czas i bez zastrzeżeń.

Wjeżdża się samochodem praktycznie pod sam piec

 Zawiozłem tam wreszcie do ulepszenia cieplnego 20 kg wałków z 38HMJ. I dzisiaj odbieram.

Postały wreszcie wszystkie rysunki dotyczące Aluminium Pa6. Można wreszcie cały materiał zakupiony wcześniej zawieść do toczenia CNC.

 A tokarka CNC210 wreszcie w Gdyni i chyba wszelakie papierkowe formalności wczoraj udało mi się pozytywnie załatwić. Cło i podatek VAT jeszcze bo zapłacenia. Ale najpierw firma spedycyjna musi uwolnić przesyłkę do Agencji Celnej... czy jakoś tak

[Paweł Prauss]

Nie mogę się już doczekać :-))

[RomanJ4]

Pamiętacie wykład w Studiu 202 prof. Jana Tadeusza Stanisławskiego





"O Wyższości...", kiedy to student zapytany na egzaminie:

- Ile jest 2x2 ?...

- ?....4?

- Za dokładnie...



Obawiam się, że replika kolegi Mariusza przy takiej jego atencji dla tego projektu też wyjdzie zbyt doskonała...



P.S....https://youtu.be/WOE5zKMAe9M

[d9Jacek]

Pamiętacie wykład w Studiu 202 prof. Jana Tadeusza Stanisławskiego






"O Wyższości...", kiedy to student zapytany na egzaminie:

- Ile jest 2x2 ?...

- ?....4?

- Za dokładnie...



Obawiam się, że replika kolegi Mariusza przy takiej jego atencji dla tego projektu też wyjdzie zbyt doskonała...



P.S....https://youtu.be/WOE5zKMAe9M

ps.

https://www.youtube.com/watch?v=CFSagvi9CIk

[f2cmariusz]

pożyjemy zobaczymy. Niestety nie dane mi jest codziennie zajmować się silnikiem SiM 2b. Ale że nie jestem teraz na zawodach pucharowych w Mińsku na Białorusi czy w Kijowie na Ukrainie to nadrabiam zaległości.

Siedzi w bagażniku i raczej dowiozę tam gdzie już były wykonywane wały korbowe. Fi30 aluminium i trochę mniejsza średnica na 38HMJ po obróbce cieplnej na 96 wałów korbowych.

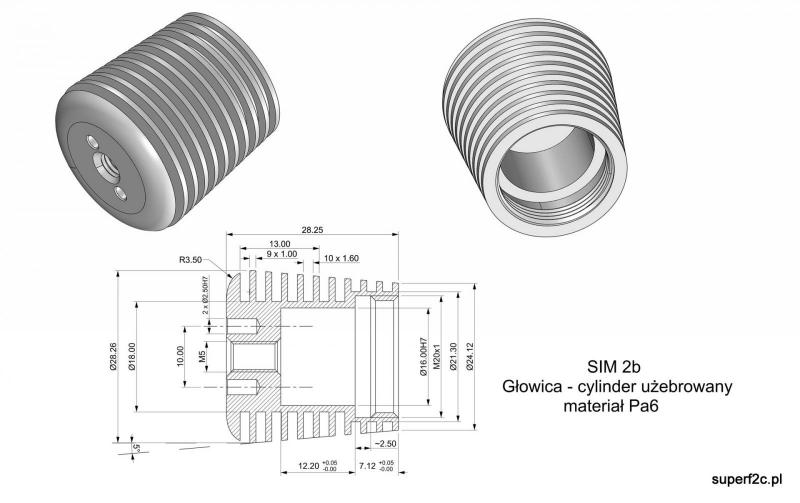

główne rysunki części toczonych zrobione. Kwestia wydrukowania, poprawek i razem z materiałem gotowe do wywiezienia.

A za tokarkę zapłaciłem cło i podatek czekam. Przyjedzie prosto do modelarni prosto z Gdyni.

[f2cmariusz]

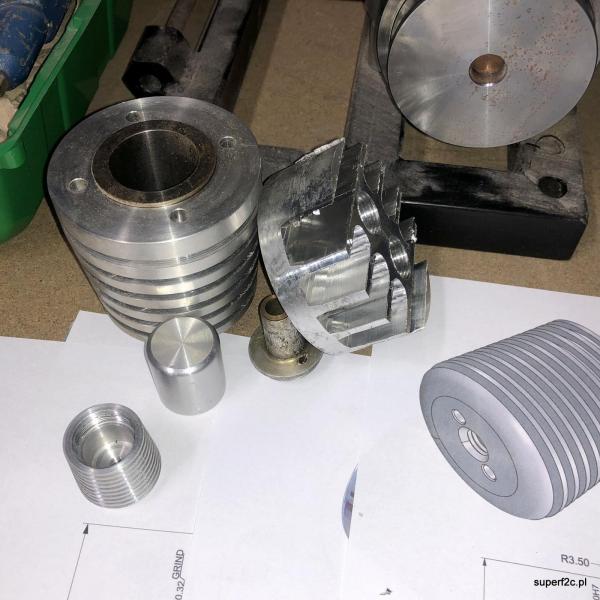

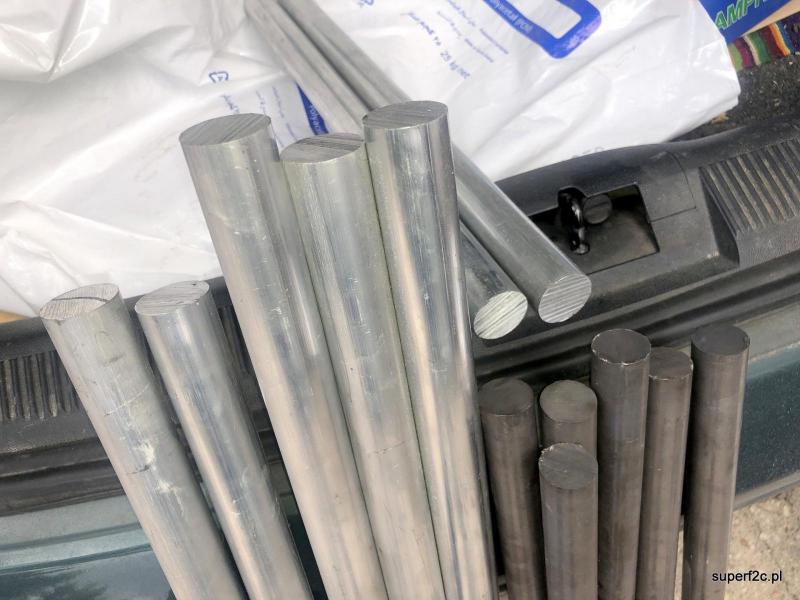

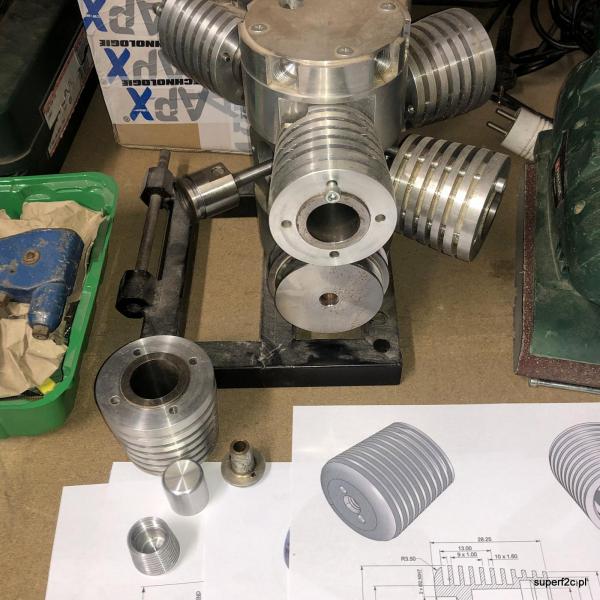

zawiozłem pręty duralowe i ze stali do Tokarza. A tam już czeka maszyna bo skończyła inne zamówienie.

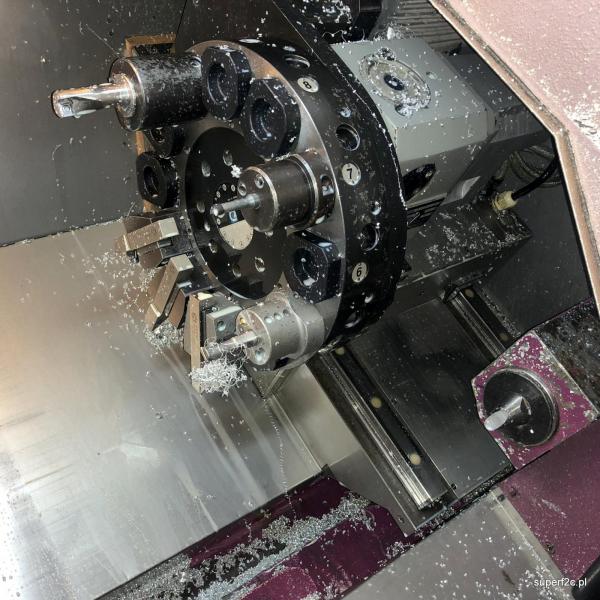

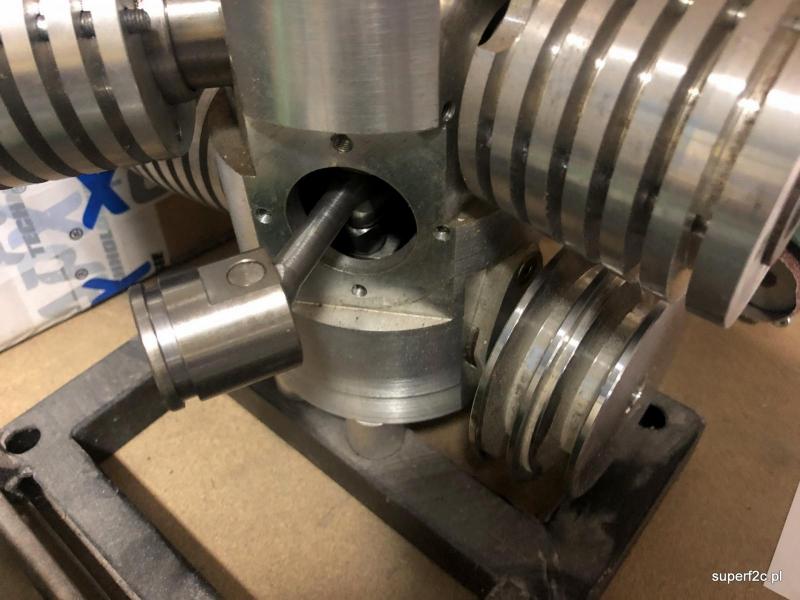

trochę narzędzi także napędzanych można tu założyć...

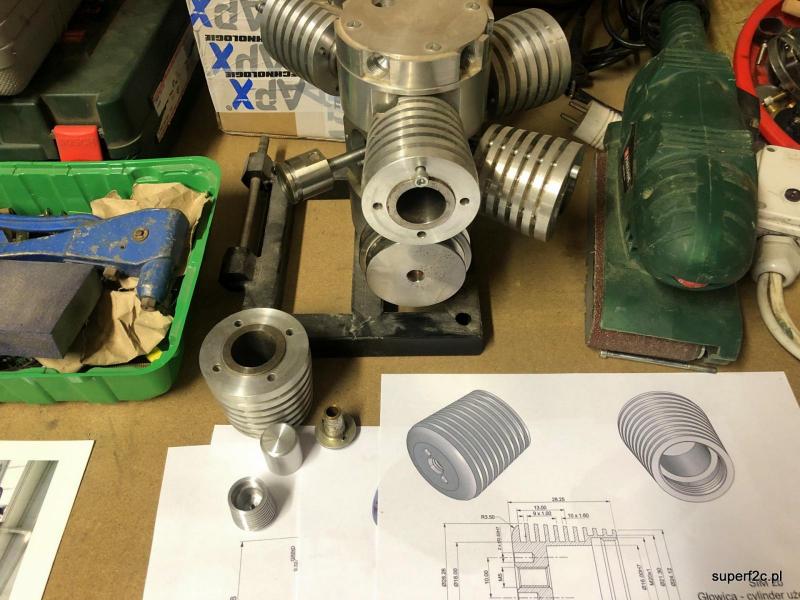

 pierwszy raz w nowym miejscu byłem i od razu niespodzianka to co zobaczyłem na biurku:



[f2cmariusz]

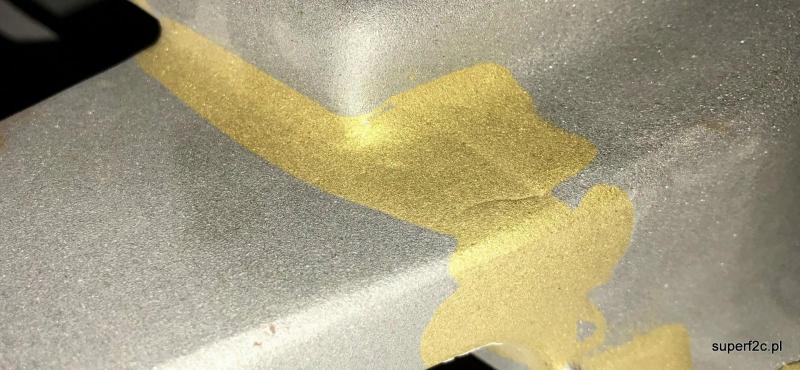

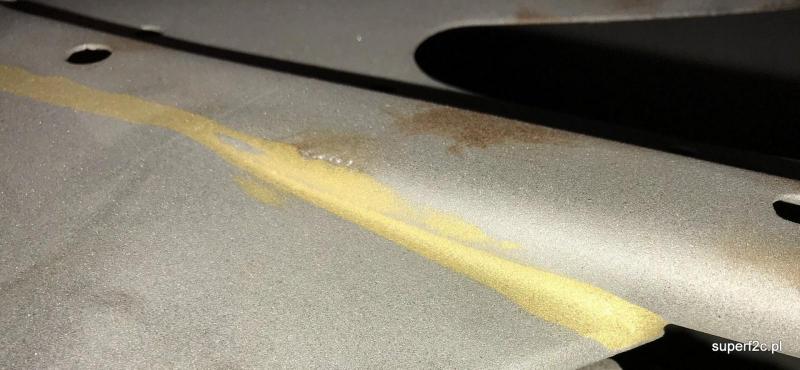

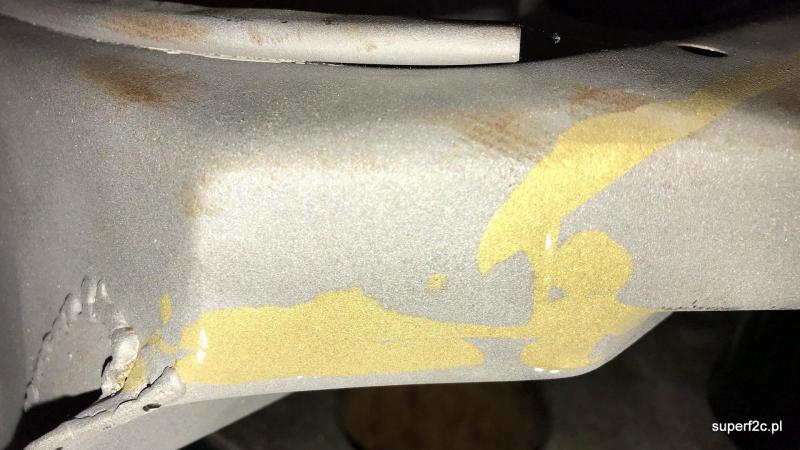

wcześniej pytałem o palniki. Na tych fotografiach dokładnie widać po co mi to jest potrzebne. Do skali 1:1 niezbędne...

[d9Jacek]

wcześniej pytałem o palniki. Na tych fotografiach dokładnie widać po co mi to jest potrzebne. Do skali 1:1 niezbędne...




czyżby produkt szwedzkiego przemysłu lotniczego       ??????
