Profile do bardzo wolnego latania i dla mikrusów.


Rekomendowane odpowiedzi

Opublikowano

Zwolennikom profili Kfm oraz robiącym mikrusy polecam do wypróbowania profil Jedelsky EJ85






Tak naprawdę to profil początku lotnictwa wzorowany na „profilu” skrzydła ptaka.

Cała rodzina profili Jedelsky jest tu: https://tracfoil.com/airfoils/index.php?page=en_j



Można pobrać profil z tej strony, ale trzeba go „wygładzić” ma za mało paneli.

Np.: Jedelsky EJ85





Po zaimportowaniu pliku dat z podanej wyżej strony wygląda tak:






Widać, że ma tylko 33 panele

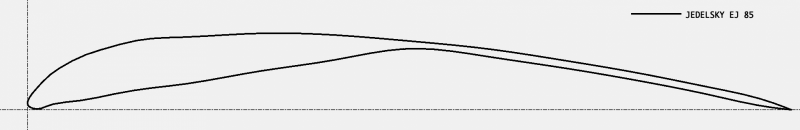

Po „wygładzeniu” (100 paneli) wygląda już tak, jak widać na pierwszym rysunku.  Ma dość ciekawy kształt.

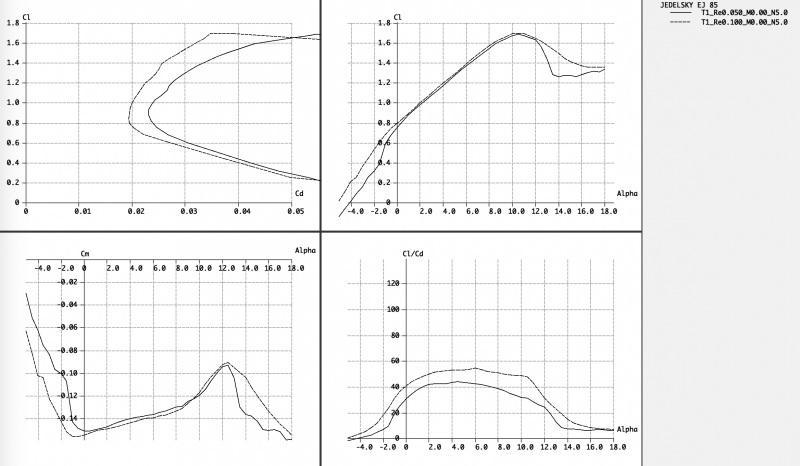

Jego charakterystyki dla Re 50k i 100k




Przeglądając net, napotkałem różne metody tworzenia tychże profili od prostych po skomplikowane, podobnie jak w przypadku profili Kfm.



Mnie interesowało jak będzie się zachowywał taki profil stworzony na bazie Clark Y

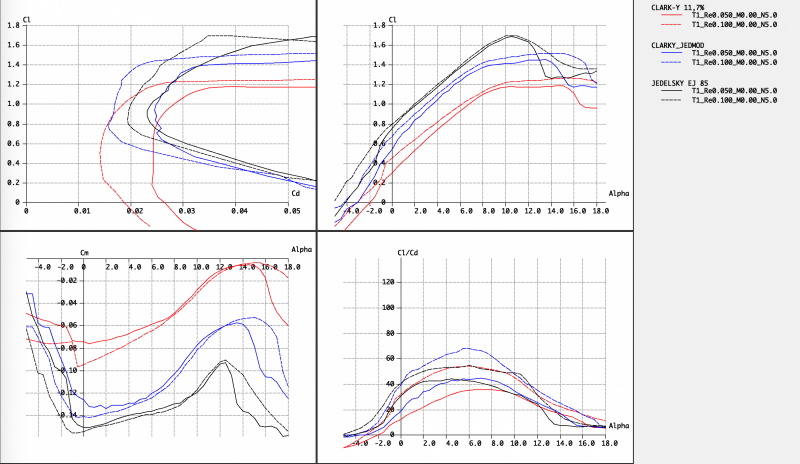

Poniżej charakterystyki dla porównania z EJ85 i Clark Y dla Re 50k i 100k






Clark Y posiada zakres nazwijmy to: optymalnych kątów natarcia od -1 do +8 stopni;

Jedelsky EJ85: od 0 do +9

Zmodyfikowany Clark Y: od +1 do +8



Zastanawiałem się nad warstwą przyścienną profilu Jedelsky EJ85

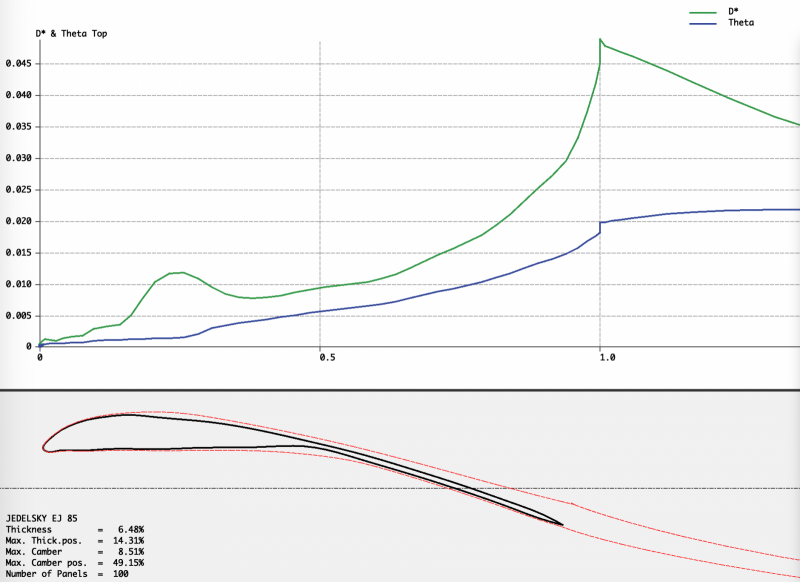

Dla kąta natarcia +2 stopnie - Góra profilu:

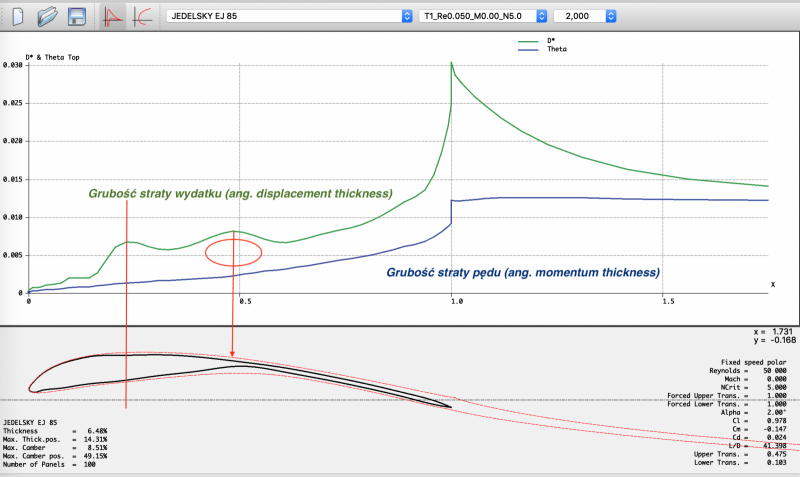

XFLR twierdzi, że bąbel separacji znajduje się w 47,5% cięciwy.

Wykres grubości straty wydatku na górnej powierzchni pokazuje jakoby były dwa, ale moim zdaniem (edit: to pierwsze) to wynik zwiększenia przekroju przepływu.

Z równania ciągłości strugi wiemy, że prędkość wówczas spada, jak prędkość to i wydatek, czyli grubość straty wydatku warstwy przyściennej się zwiększa.





Dół profilu:






Nie będę się więcej rozpisywał, bo Patryk w swoich wątkach opisał to znacznie lepiej.

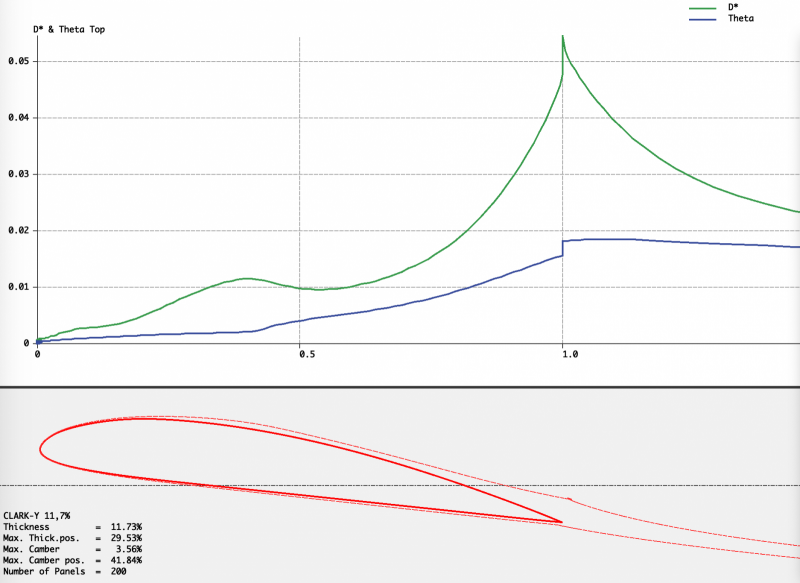

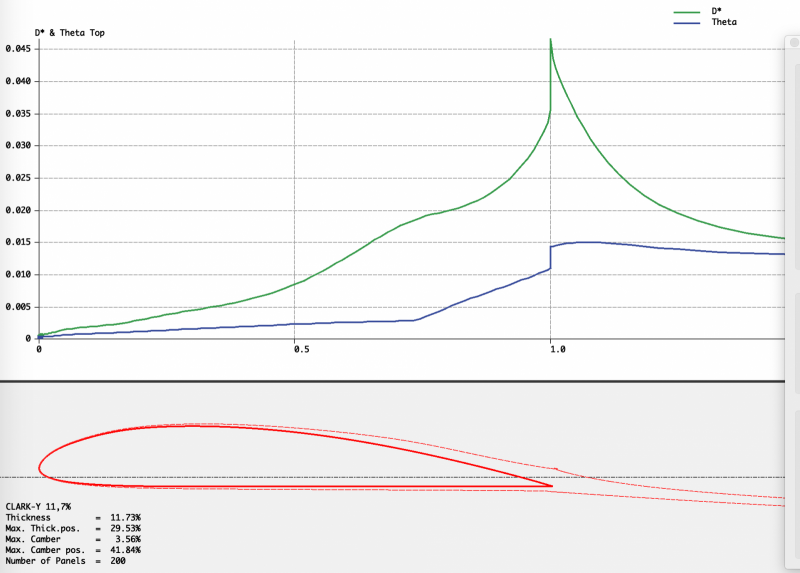

Porównajmy z Clark Y i ze zmodyfikowanym Clark Y, ale samą górę.

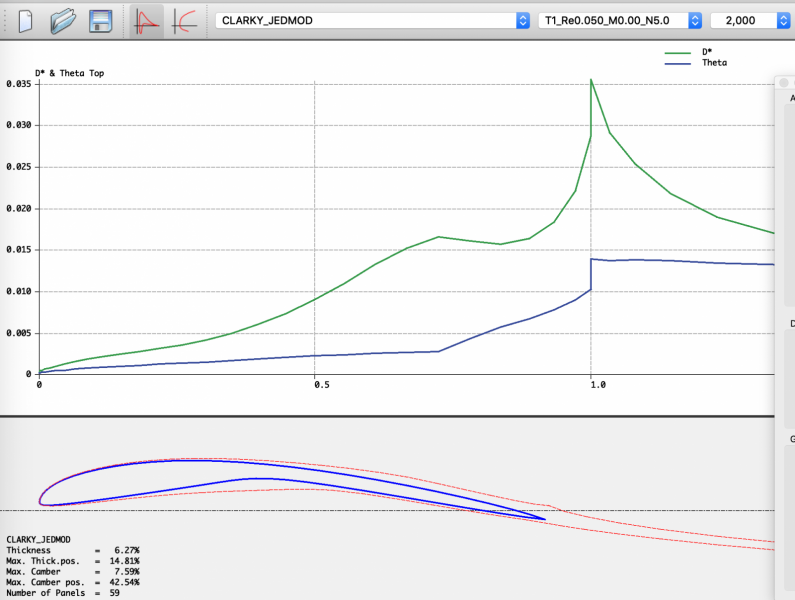

Dla kąta natarcia +2 stopnie

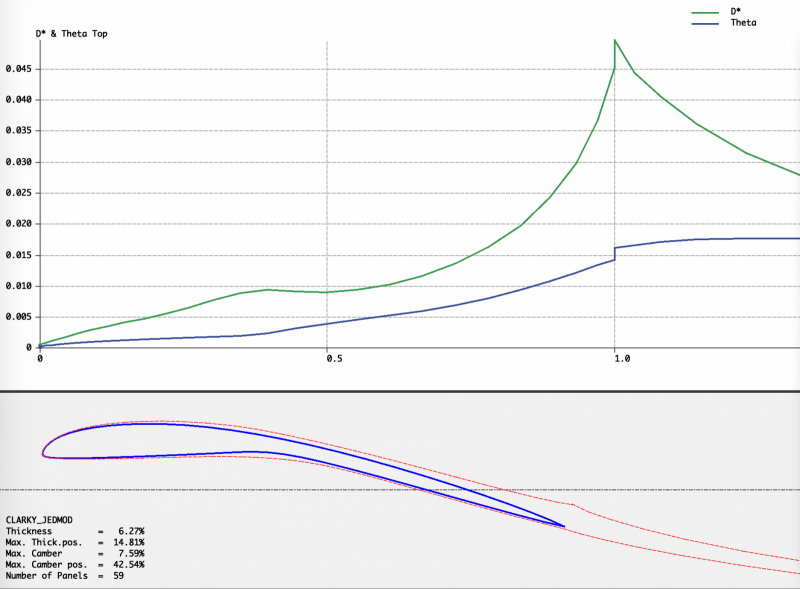

Dla kąta natarcia +8 stopni - załóżmy kąt natarcia przy lądowaniu.














Podsumowując.

Profil Jedelsky EJ85, lub inne przerabiane na ten typ są bardzo dobre dla małych Re, czyli dla wolnych trenerków, parkflyer’ów, no i mikrusów.

Należy zwrócić uwagę na dość duży współczynnik momentu pochylającego, dlatego robiąc model należy przemyśleć dekalaż.



Popatrzmy na charakterystyki dla Re 20 000

Obrazują to krzywe: czerwona i zielona

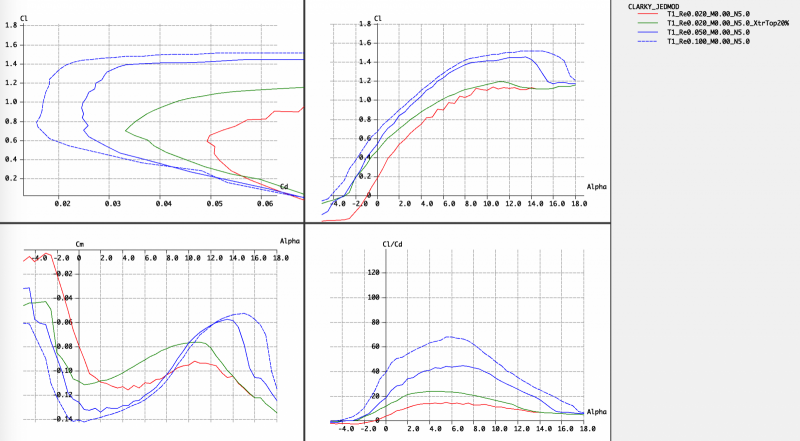

Wykresy czerwone nie są zbyt fajne, ale np. po zastosowaniu turbulatora na górnej powierzchni w 20% cięciwy, wszystko się poprawia (EDIT: zielona krzywa)

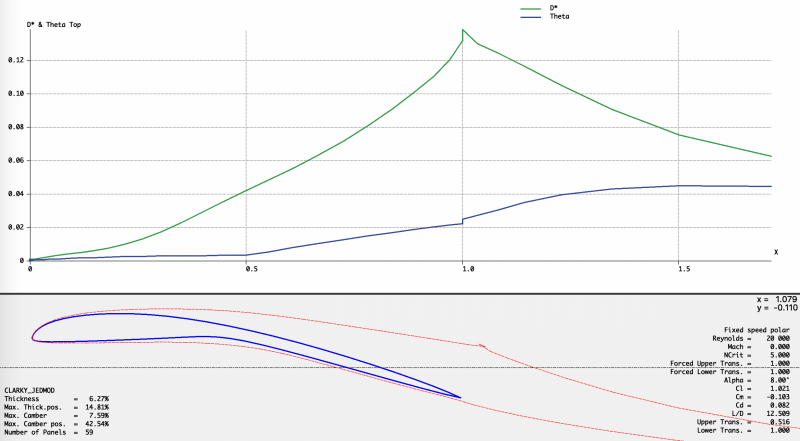

Popatrzmy na warstwę przyścienną na górnej powierzchni profilu



Kąt natarcia +2 stopnie







Kąt natarcia +8 stopni











Przykład zastosowania









Źródło: https://www.rcgroups.com/forums/showthread.php?376422-The-DJ-Aerotech

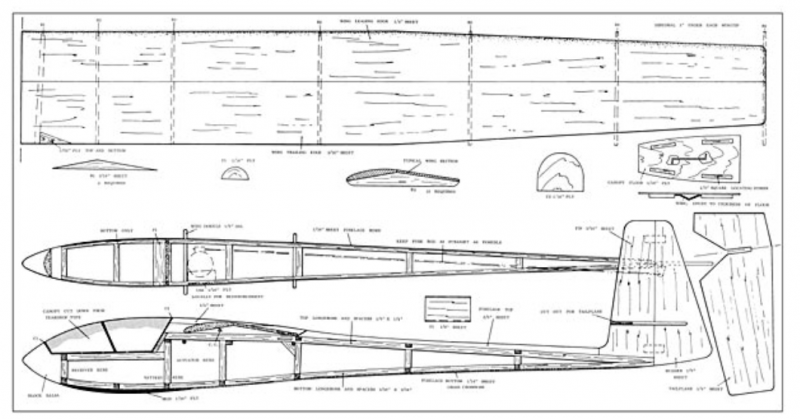

Źródło: https://outerzone.co.uk/plan_details.asp?ID=6897



Dla ambitnych:

09544100jaero737.pdf

  • Lubię to 3
Opublikowano

Jarek- bardzo ciekawy materiał- jak to u Ciebie. Pamiętam z młodości, jak mój instruktor, trener (także kadry narodowej), wybitny zawodnik w klasach szybowców swobodnie latających Stanisław Kubit z Gliwic miał model szybowca F!A "Quasimodo" z profilem Jedelskiego. W spokojnych warunkach był gorszy- miał większe opadanie itd., ale był wariantem na gorszą pogodę i wiatr- tu spisywał się znakomicie.Przyszło mi też teraz do głowy, że w swoim Bleriocie, nawet o tym nie myśląc zastosowałem depronową wersję takiego profilu, no może z taką uwagą, że spód grubszej, czołowej części był wklęsły- czyli jak wspomniałeś- taki pomost między Jedelskim, a KFM. Mój Bleriot poległ w katastrofie, ale latał rewelacyjnie. Całą energię pochłonął kadłub- skrzydła i statecznik się zachowały bez szwanku- kto wie- może trzeba go odbudować...




Opublikowano

Trzeba dodać, że precyzja wykonania profili do wolnego latania jest jednym z kluczy sukcesu.

Ano.

Kilka uwag odnośnie tej precyzji.

  1. Precyzja kształtu dość istotne, ale wiadomo, że dokładność w praktyce wygląda różnie. Ten profil ma bardzo specyficzny kształt i to celowo. Wyjaśnię na rysunku poniżej.
  2. Gładkość powierzchni, Patryk pisał w swoim wątku, ja wielokrotnie też. Małe Re nie "lubią" zbyt gładkich powierzchni. Oklejanie folią to porażka, najlepiej piankę pomalować wałkiem.

Robiąc takie wynalazki zawsze zastanawiam się jak sobie pomóc wykorzystując np. gotowe kształtowniki.



Przykład profilu Jedelsky EJ85 dla cięciwy 200 mm




Widać, że w krawędź natarcia wpisuje się jako-tako rurka o śr. 4mm. W mniejszych cięciwach, można zastosować np pręt 1 mm. Umówmy się, że w piankach i tak ludzie robią nosek typu CRD (Co Ręka Da)

Ważny jest uskok za noskiem na dolnej powierzchni (sterowanie warstwą przyścienną)



Ważny jest też uskok (przewężenie na górnej powierzchni. Przypomnę jeszcze raz wykresy strat przepływu powietrza dla górnej powierzchni profilu:

Dla kąta natarcia +2 st.




Przewężenie powoduje spadek prędkości lokalnej w tym  miejscu na profilu (zwiększa się przekrój przepływu)

Natomiast przejście z przepływu "laminarnego" w turbulentny następuje w 47,5% cięciwy.



Popatrzmy natomiast na kąt natarcia +8 st. np. kąt natarcia podczas lądowania.




Przejście z przepływu "laminarnego" w turbulentny następuje w miejscu uskoku (26,4% cięciwy).

Ja sądzę, że te przewężenia, to nie przypadek, to celowe sterowanie warstwą przyścienną. Nie wiem czy poparte badaniami w tunelu, czy po prostu bardzo dokładnym odwzorowaniem profilu skrzydła ptaka.



Dlatego sprawdziłem zmodyfikowany Clark Y do tego typu aby dowiedzieć się,  jak może on działać i jak się różnią jego charakterystyki od profilu Jedelsky EJ85

I widać, że bez turbulatora się może nie obejść, zwłaszcza przy małych modelach (małych cięciwach i prędkościach, czyli małych Re)

  • Lubię to 3
Opublikowano



  1. Gładkość powierzchni, Patryk pisał w swoim wątku, ja wielokrotnie też. Małe Re nie "lubią" zbyt gładkich powierzchni. Oklejanie folią to porażka, najlepiej piankę pomalować wałkiem.



Super te wyjaśnienia odnośnie aerodynamiki, już się na tą książkę nie mogę doczekać.

Opublikowano

Super te wyjaśnienia odnośnie aerodynamiki, już się na tą książkę nie mogę doczekać.

Stan zaawansowania recenzji 75% :) - niestety ten temat nie jest ujęty w książce :mellow:
