Rampa startowa do modeli


Rekomendowane odpowiedzi

Opublikowano

Postanowiłem zbudować kompletny system do wystrzeliwania modeli. Modele EDF które buduję wymagają większej prędkości przy starcie i wyrzut takiego modelu a do tego kontrolowanie sterów to mały kłopot. Owszem można sobie z tym poradzić ale ja postanowiłem sobie ułatwić. Takie katapulty są dostępne w sklepach ale ceny zdecydowanie zniechęcają do zakupu tym bardziej, ze w większości warsztatów jest wiele "przydasi" z których można to zbudować.



Moja zbudowana jest z rurek 3/4" PCV (6m)

Długość rampy 160cm

szerokość 30cm

wysokość w części początkowej 10cm

w części końcowej 30cm



Sznur gumowy Fi 8mm długi na 5m

linka Fi 5mm długość 10m



Różne kółka i zapinki od kluczy

metalowy palik wkręcany w ziemię do przypinania zwierząt (kozy, psy itp)



śruby 5mm meblowe, wkręty

stare klocki drewniane i sklejka 10mm



Całkowity koszt to jakieś 50-80zł



Całość konstrukcji widać na zdjęciach. Rozwidlona linka mocowana do pedała wyzwalacza i modelu.

Działanie widać na filmach, strzelałem model 80cm rozpiętości ok.0,6kg Start bardzo łagodny i stabilny.



https://www.youtube.com/watch?v=5ZOaJSZxxkY

https://www.youtube.com/watch?v=fL6phLeAIsM

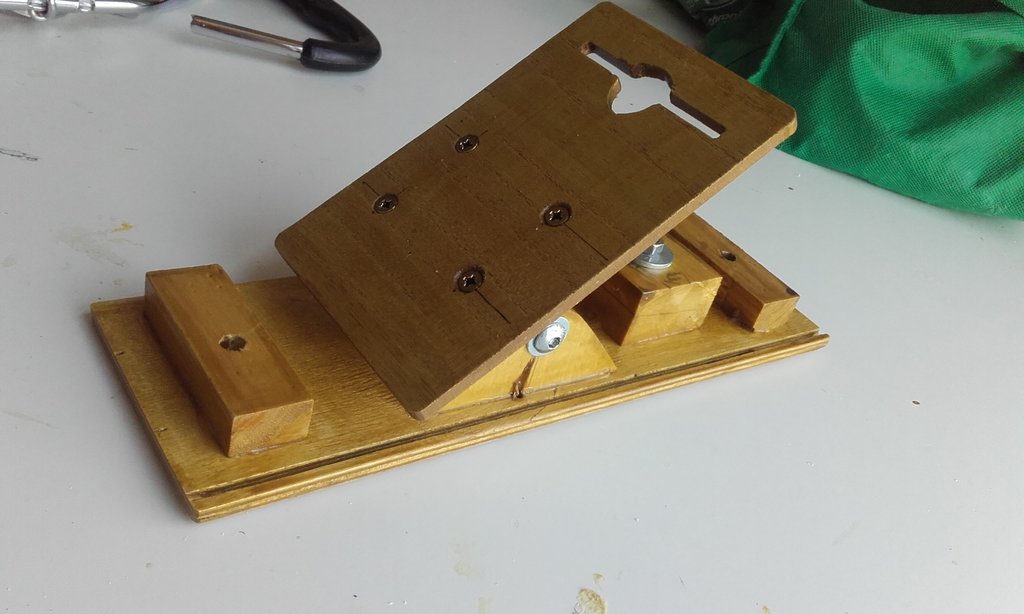

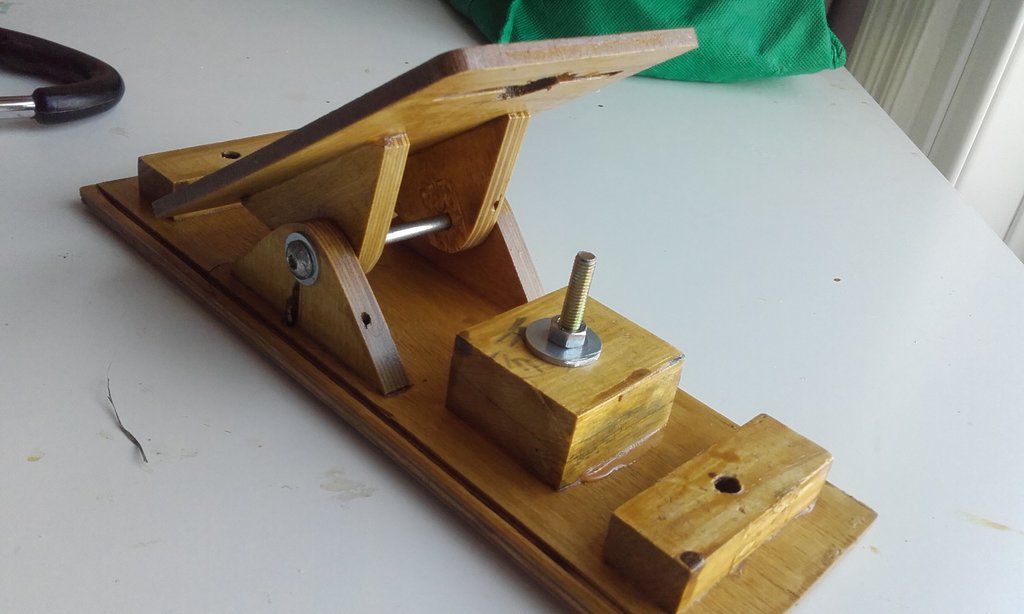

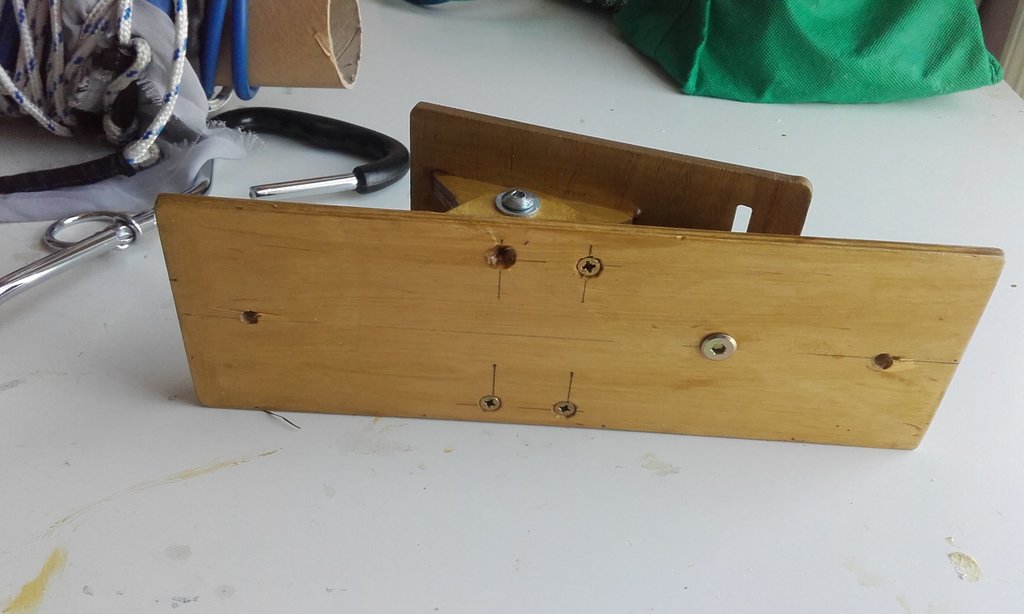

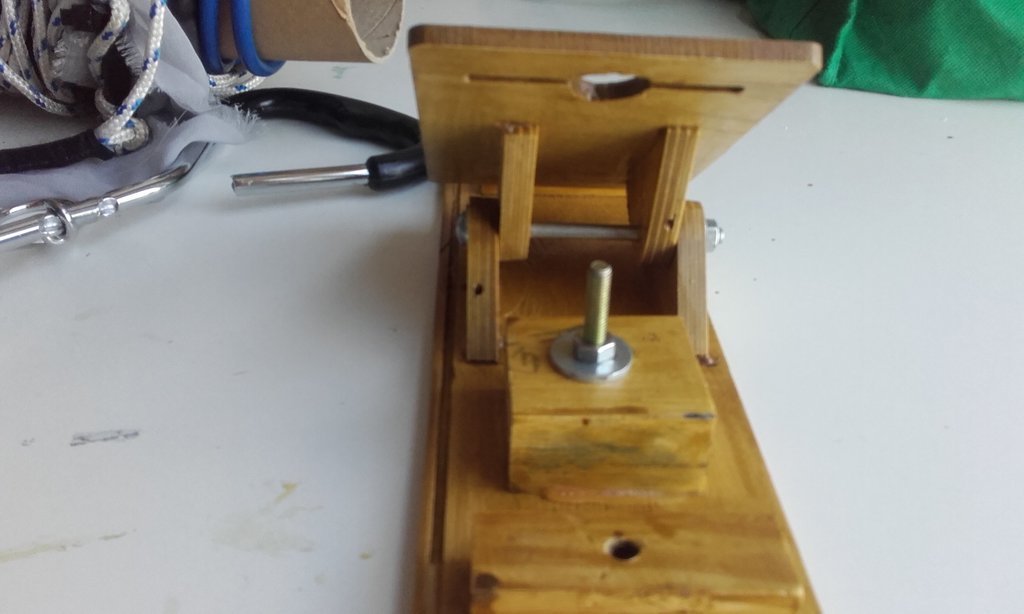

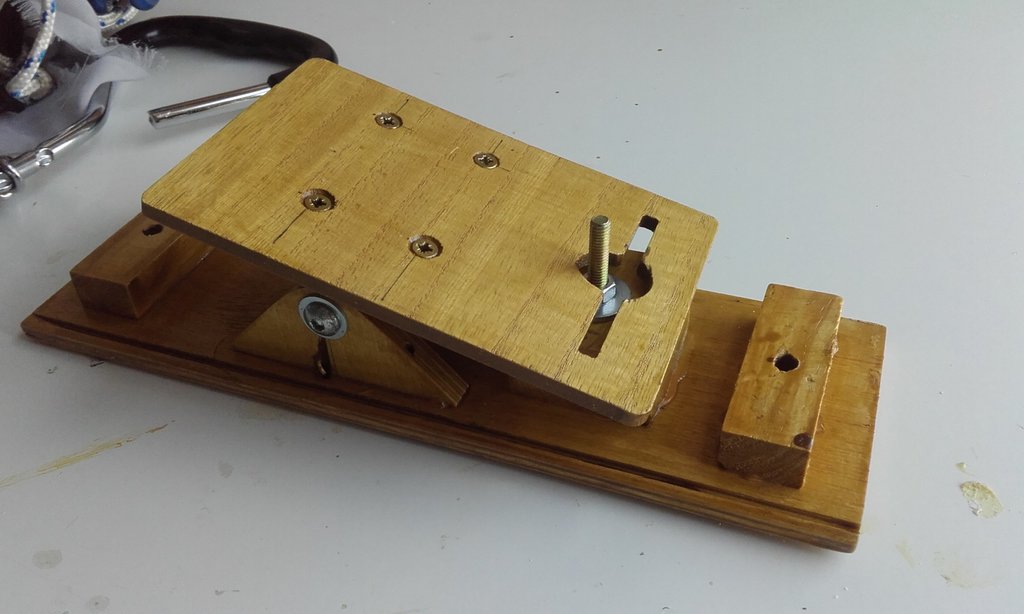

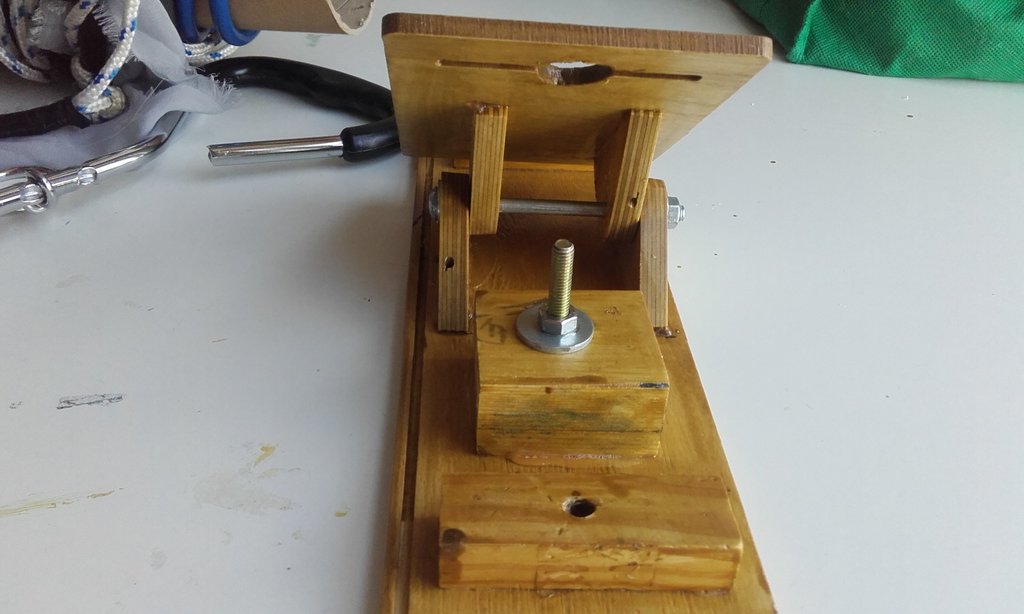

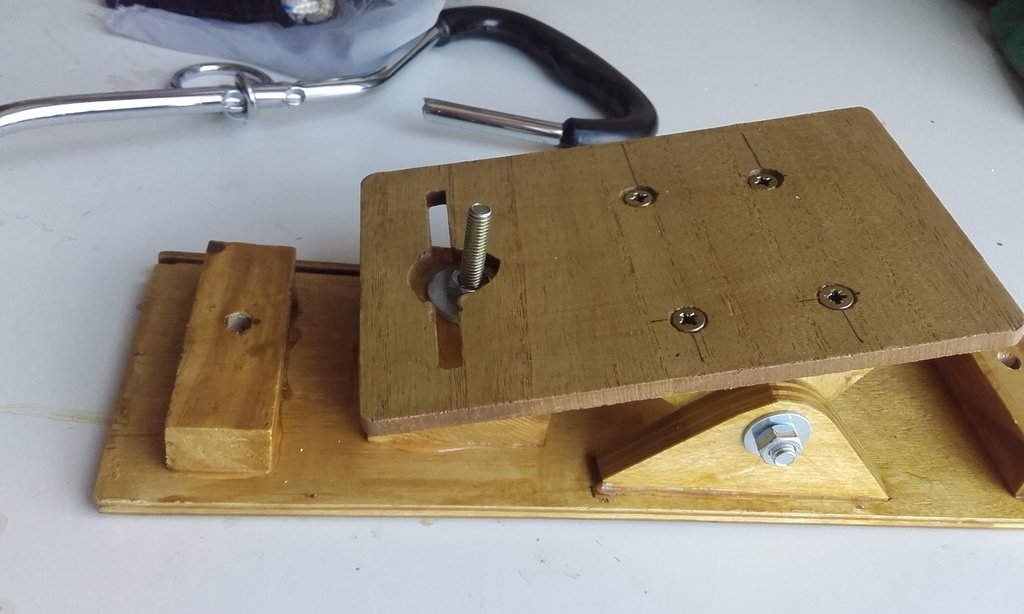

Pedał wyzwalacza i sekwencja działania.

20200516_104400.thumb.jpg.08a673188694b83b2cb762b69b401214.jpg20200516_104407.thumb.jpg.31b1bc4605c5a254a400059851e1deca.jpg





20200516_104418.thumb.jpg.c86b5f2e57364ba8d48571dbac6acc1c.jpg20200516_104424.thumb.jpg.4d0b2d8c1ae9debea4e52f9e5084bb43.jpg20200516_104429.thumb.jpg.413ce68b46cc6638bea8c335a0b6e0cb.jpg20200516_104433.thumb.jpg.bcb99f326ea38ca01f1b90bb85045ed4.jpg

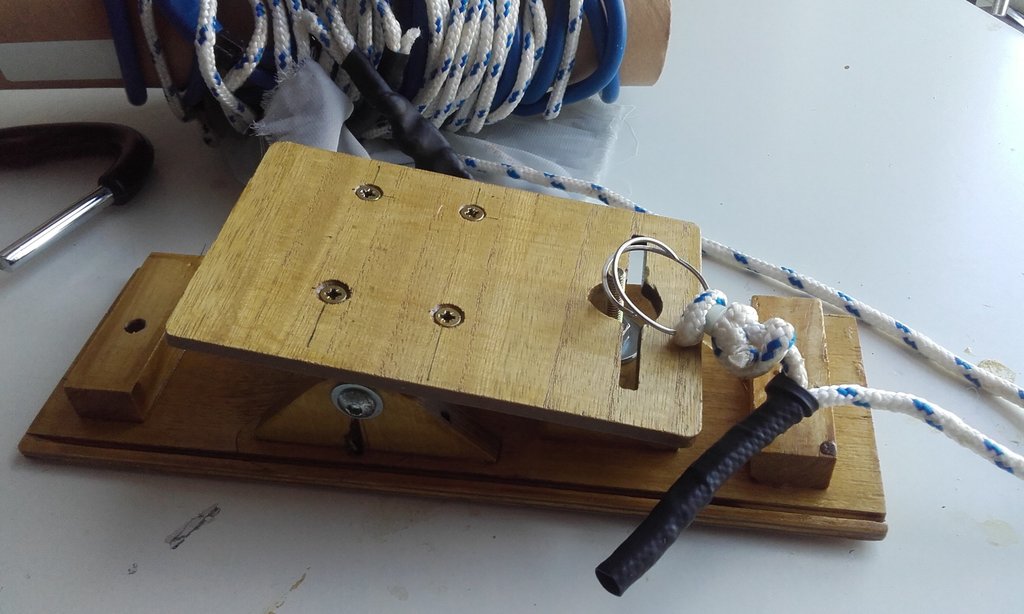

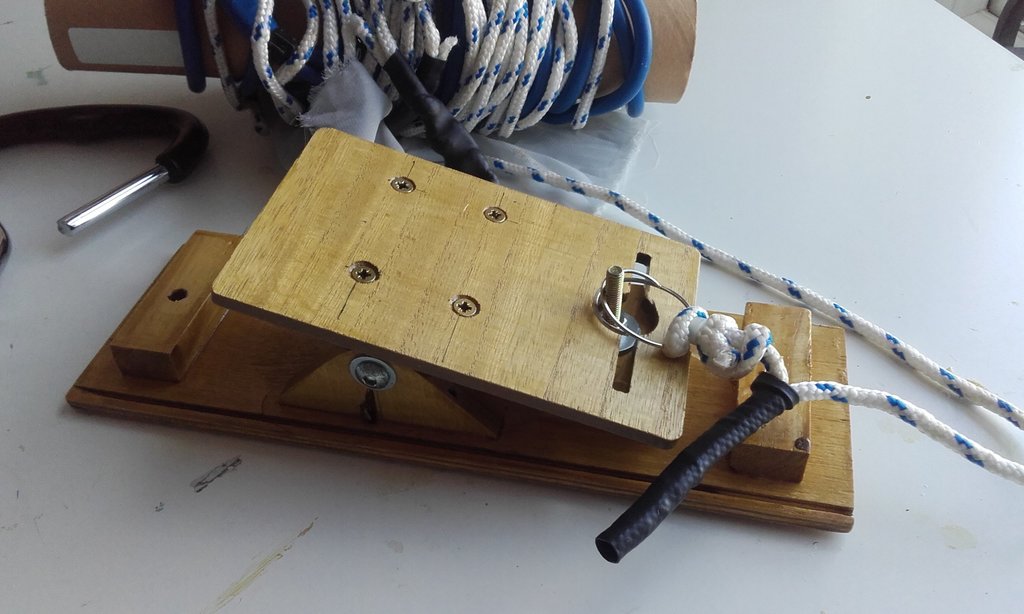

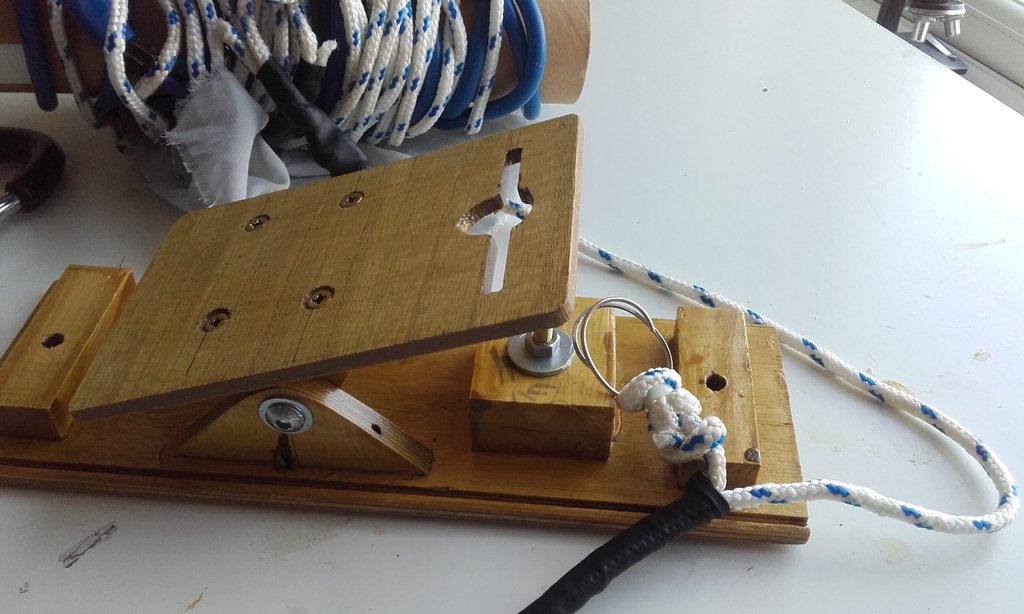

zaczepienie linki i zwalnianie.

20200516_104449.thumb.jpg.428008ae0ec7b5463edd4b63c2b213ba.jpg20200516_104454.thumb.jpg.76e8a55221834050646de12201c623c9.jpg20200516_104500.thumb.jpg.b772f3996441f781f9db57fe89529ba1.jpg

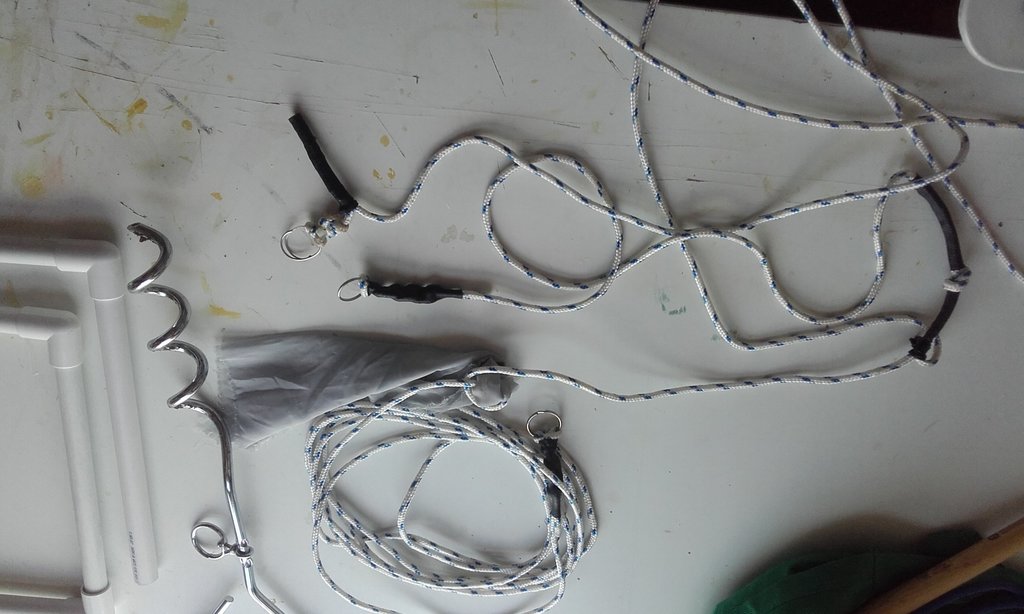

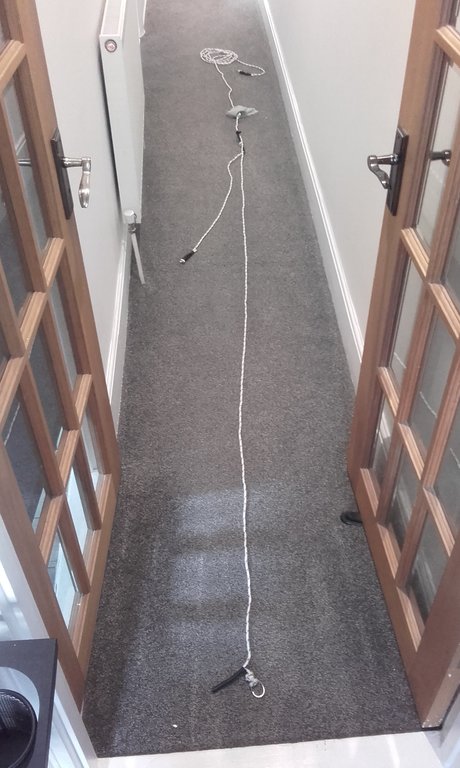

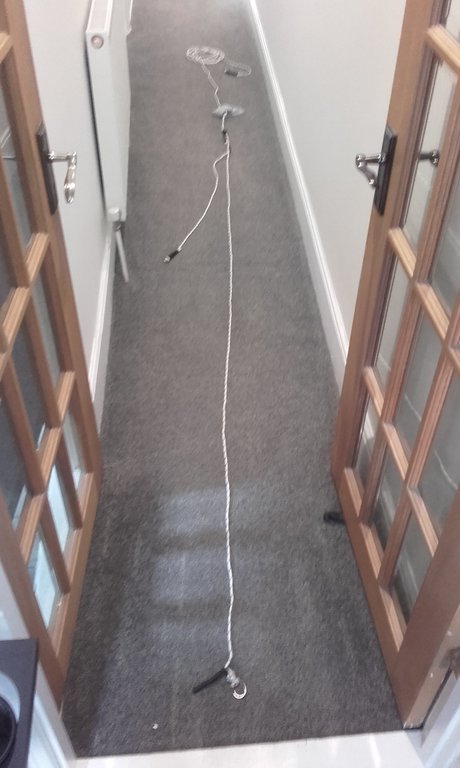

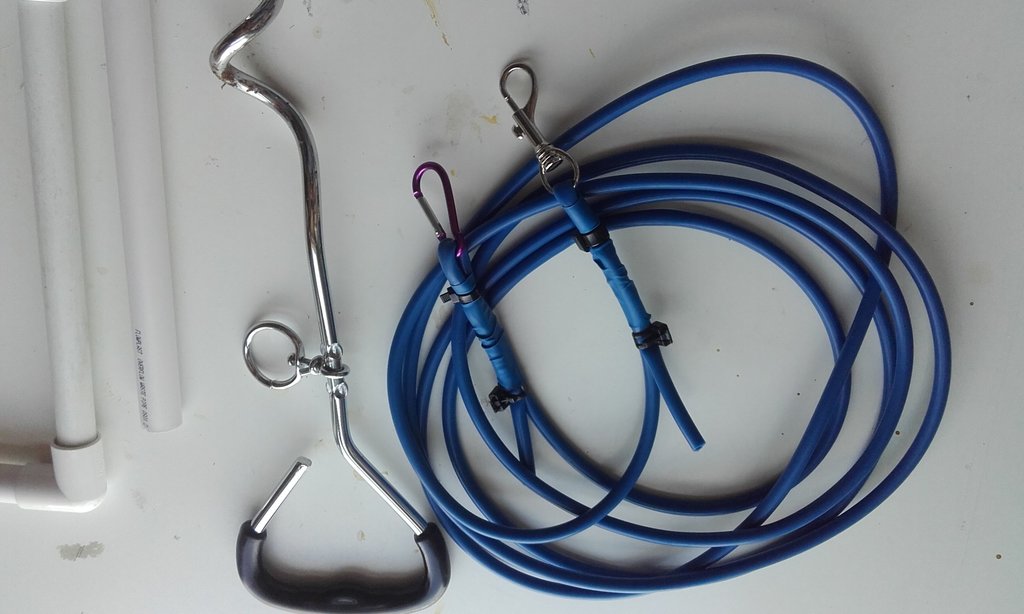

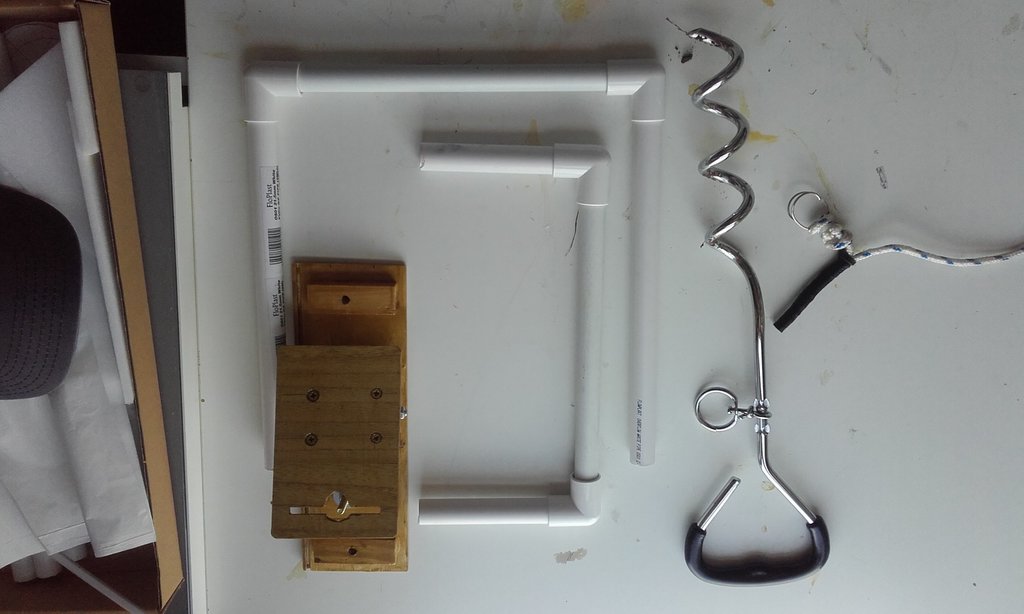

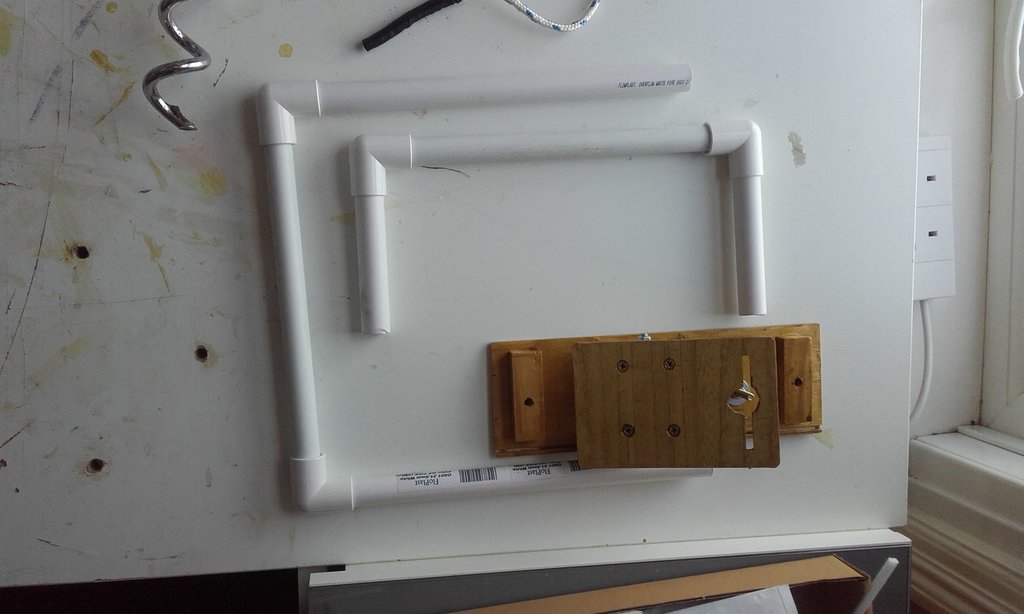

Elementy składowe

20200516_104520.thumb.jpg.bb8bea96e24f3b31d4f017837bc0a5de.jpg20200516_104608.thumb.jpg.d572737fc078211ec3f6ce3af8847aa5.jpg20200516_104730.thumb.jpg.eb9bc33ce1cf5e86780f6a779d534211.jpg20200516_104804.thumb.jpg.1d21e4a7417c31a19e9cc0a669971fac.jpg

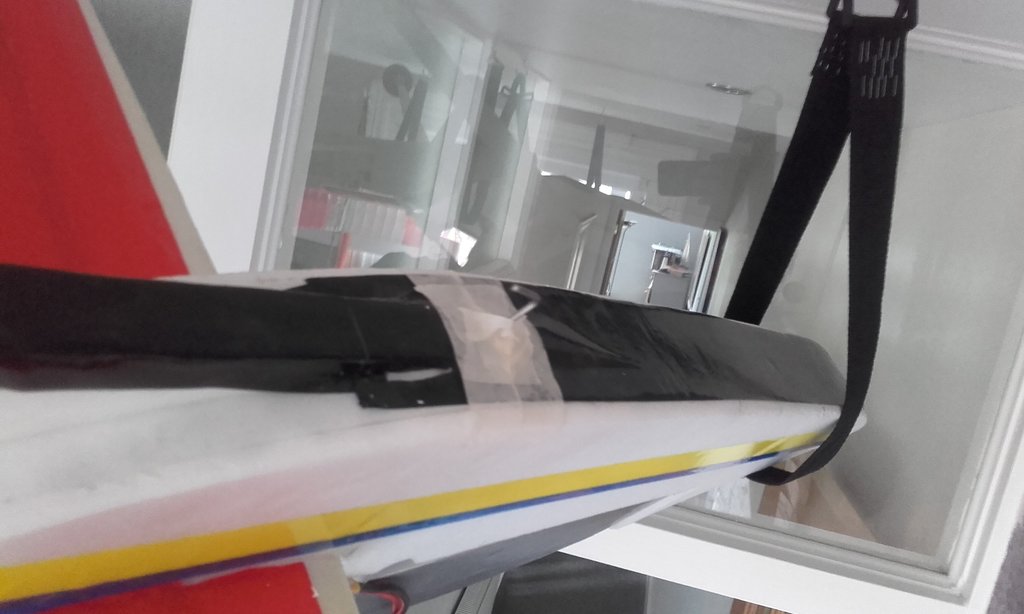

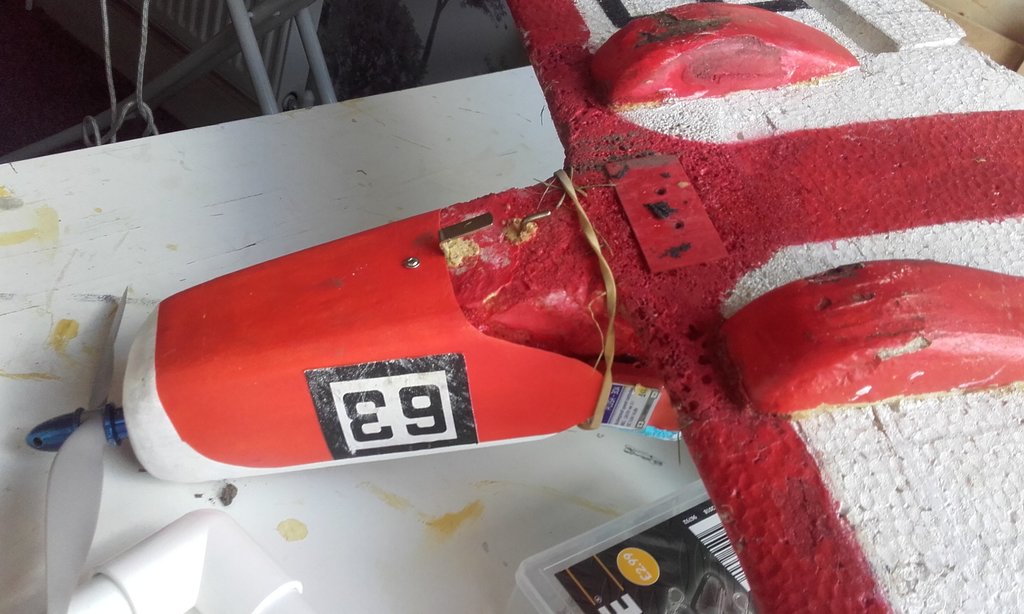

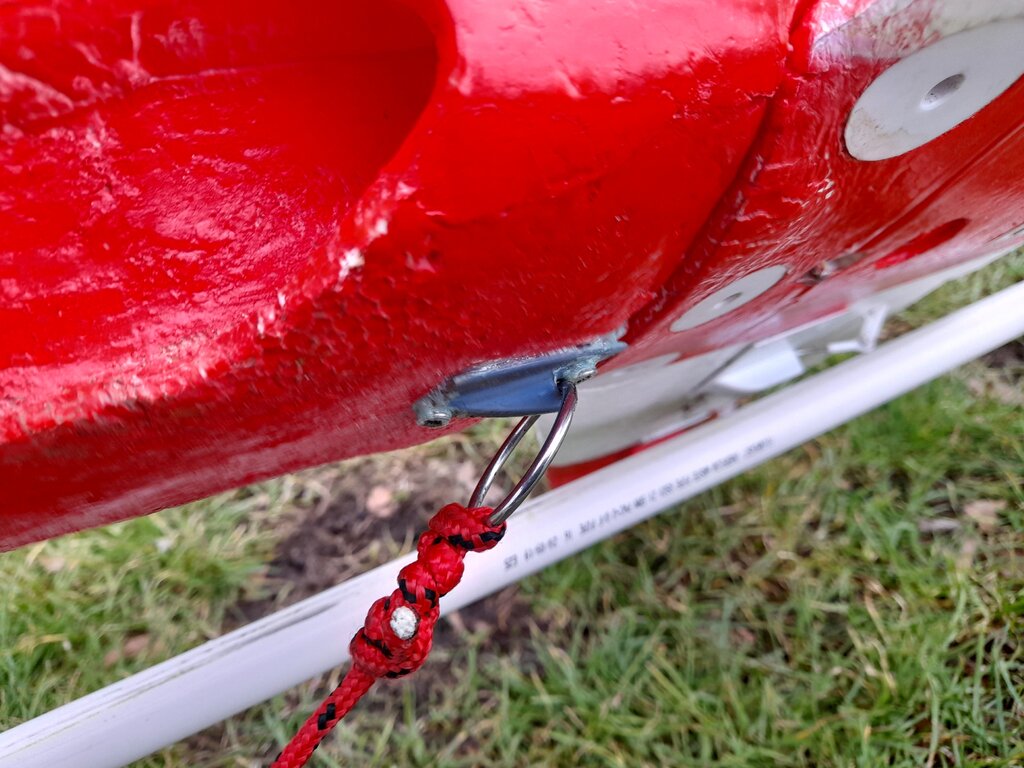

Zaczepy na modelach



20200516_151405.thumb.jpg.15e3f49b62f9ed9b51c7ed7384be4c04.jpg20200516_151443.thumb.jpg.0ecc440c54dbc723244d375ff4e66e54.jpg












Guma kupiona tutaj

https://hobbyking.com/en_us/hobbykingr-8mm-silicon-rubber-bungee-hi-start-cord.html?___store=en_us

Opublikowano

Jak mocno napinasz linkę? Wyczytałem i stosowałem 4x masa samolotu czyli cos koło 4kg. Przydaje się waga wędkarska do tego.



Opublikowano

Rozciągałem 5 m gumy na jakieś 8m. Wystarczyło. Mam jeszcze jedną taką linę gumową.

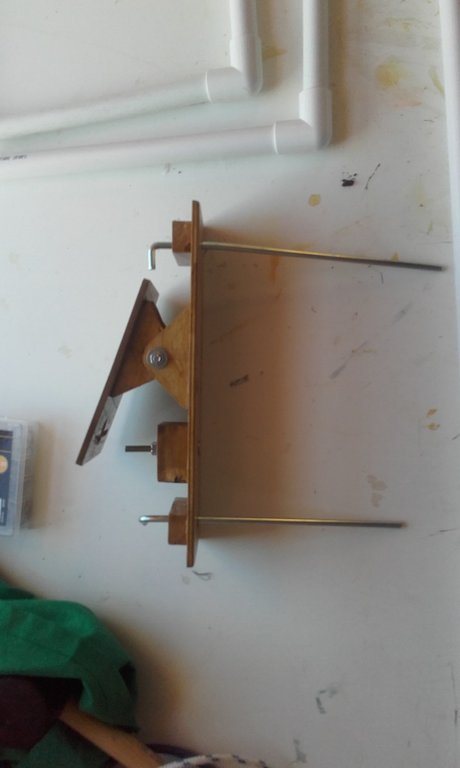

wyzwalacz oczywiście przybity w ziemie szpilami.




Opublikowano
5 godzin temu, Vesla napisał:

Całość konstrukcji widać na zdjęciach. Rozwidlona linka mocowana do pedała wyzwalacza i modelu.

Działanie widać na filmach, strzelałem model 80cm rozpiętości ok.0,6kg Start bardzo łagodny i stabilny.





Wiesław.



Katapultować 600g model o rozpiętości 80cm to niestety nie jest żaden wyczyn. Model pewnie poszedł by sam z ręki na pełnym gazie trzymany tylko za ogon.

Gdybyś katapultował model o masie 1kg i takiej samej rozpiętości to już byłoby coś.



Tu moje boje sprzed 12 lat:



Dopiero po dodaniu drugiego kompletu gum 8mm udało się katapultować model. Ten spaliniak na końcu to F4U, ma 1.12m rozpiętości i waży 1.5kg.



Opublikowano
19 minut temu, japim napisał:



Wiesław.



Katapultować 600g model o rozpiętości 80cm to niestety nie jest żaden wyczyn. Model pewnie poszedł by sam z ręki na pełnym gazie trzymany tylko za ogon.

Gdybyś katapultował model o masie 1kg i takiej samej rozpiętości to już byłoby coś.



Tu moje boje sprzed 12 lat:



Dopiero po dodaniu drugiego kompletu gum 8mm udało się katapultować model. Ten spaliniak na końcu to F4U, ma 1.12m rozpiętości i waży 1.5kg.





Przemku, zanim napiszesz, poczytaj. To jest dla większych modeli EDF a film jest z testów na tym co miałem pod ręką. Ten PZL na filmie chodzi z ręki od pięciu lat, to mój "wół roboczy". Mam drugą linę gumową gotową jakby trzeba było zwiększyć siłę wyrzutu.

Inna sprawa, że ta na twoim filmie traci część energii na poruszanie wózka, pewnie swoje waży. Sama rampa jest ostro ustawiona w górę i model traci mocno impet. U mnie po starcie z gumy bez problemu szybuje przez czas wystarczający żebym uruchomił silnik.

Opublikowano

Kiedyś czytałem, że w 3/4 odległości między nosem a SC, ale bez odmierzania co do milimetra. Im bliżej SC tym bardziej może go ciągnąc na wznoszenie, a chodzi bardziej o to aby model nabrał prędkości, aby np zmniejszyć moment obrotowy od śmigła lub EDF.

Opublikowano
12 godzin temu, japim napisał:

Tu moje boje sprzed 12 lat:



Byłem tam i wszystko widziałem. :) Udana impreza chociaż sam niewiele polatałem. :D Za to był impuls do przejścia na 2.4GHz.

Opublikowano

Zaczep instalowałem "na oko" jakieś 3/4 odległości od dzioba do krawędzi natarcia.



Dzisiaj wyrzucałem model EDF, masa startowa ok 1kg. Model wychodzi z ręki ale rampę trzeba przetestować. Ciąg jest na tyle duży, ze model sunie po rampie na pełnej mocy (pierwsza próba) dlatego startowałem jak z napędem śmigłowym, bez ciągu i uruchamiałem silnik jak już był w powietrzu. Na filmie widać, ze model odrywa się od rampy zaraz prze końcem, ciągnięty w górę przez gumę.

Przypomnę, model ma ok.1kg a wyciąga go jedna guma silikonowa o średnicy ok.8mm. Po wyjściu z rampy model łagodnie szybuje po torze płaskim bez gwałtownego zadzierania i zwalniania prędkości.



https://youtu.be/J4Tr9AWnf2E

Opublikowano
2 godziny temu, karambolis8 napisał:

Możesz napisać parę słów gdzie ulokować zaczep w odniesieniu do CG?



Prawidłowo wyważony model zawieszony pod sufitem musi tworzyć kąt ok 20 stopni od pionu.



Na pokazanym filmie kąt pod jakim stoi wyrzutnia jest za duży ma być bardziej ostry. Wyrzutnia ma nadać prędkość modelowi nie wysokość.

9 minut temu, Vesla napisał:

Zaczep instalowałem "na oko" jakieś 3/4 odległości od dzioba do krawędzi natarcia.



Dzisiaj wyrzucałem model EDF, masa startowa ok 1kg. Model wychodzi z ręki ale rampę trzeba przetestować. Ciąg jest na tyle duży, ze model sunie po rampie na pełnej mocy (pierwsza próba) dlatego startowałem jak z napędem śmigłowym, bez ciągu i uruchamiałem silnik jak już był w powietrzu. Na filmie widać, ze model odrywa się od rampy zaraz prze końcem, ciągnięty w górę przez gumę.

Przypomnę, model ma ok.1kg a wyciąga go jedna guma silikonowa o średnicy ok.8mm. Po wyjściu z rampy model łagodnie szybuje po torze płaskim bez gwałtownego zadzierania i zwalniania prędkości.



https://youtu.be/J4Tr9AWnf2E



Wieśku spróbuj startu bez gazu. W zasadzie drążek z gazem idzie na maksa ułamek sekundy po nodze.








  • Lubię to 2
Opublikowano

Dokładnie. Start na "małym gazie" żeby turbina kręciła a te ze śmigłem to "bez gazu". Jak pisałem, model ładnie szybuje po wyjściu z rampy i mamy duuużo (jakaś sekunda lub trzy), czasu na start silnika.

  • Lubię to 1
Opublikowano

Tak dopytuję, bo mam do wystartowania 3kg model, który ciężko mi się rzuca z ręki. Czy w przypadku większej masy modelu, trzeba wydłużać rampę, czy wystarczy sam mocniejszy naciąg gumy? Gumę mam lateksową 10m fi 6.




Opublikowano

Nie startowałem takich modeli ale zastanawiałem się nad tym. W tym celu mam przygotowaną drugą linę gumową i mogę ją dopiąć obok pierwszej (będzie to 2x5m gumy fi8mm). Zwiększy to siłę gumy. Robiłem takie testy naciągania pary gum. Na ostatnim filmie widać, że model (1kg) jest już w powietrzu będąc jeszcze nad rampą. Zawsze możesz zrobić rampe 2m i ją przyciąc jak będzie trzeba.

Nie mam pewności czy rurka 3/4" będzie wytarczająco sztywna dla 3kg modelu. Stawiałbym na 1" albo dodaj jakieś podparcie w środku.



  • Lubię to 1
Opublikowano
5 godzin temu, karambolis8 napisał:

Tak dopytuję, bo mam do wystartowania 3kg model, który ciężko mi się rzuca z ręki. Czy w przypadku większej masy modelu, trzeba wydłużać rampę, czy wystarczy sam mocniejszy naciąg gumy? Gumę mam lateksową 10m fi 6.






Wielkość rampy należy uzależnić od długości modelu, a co ciężaru należy dobrać moc (grubość) naciągu.

  • Lubię to 1
  • 2 lata później...
Opublikowano

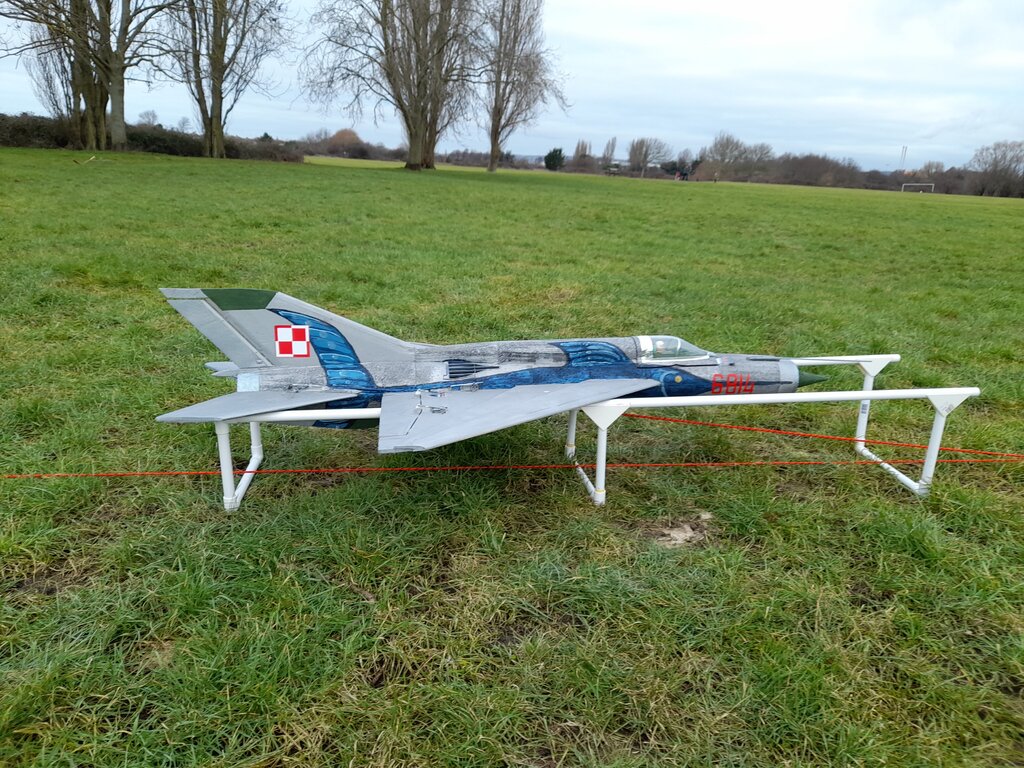

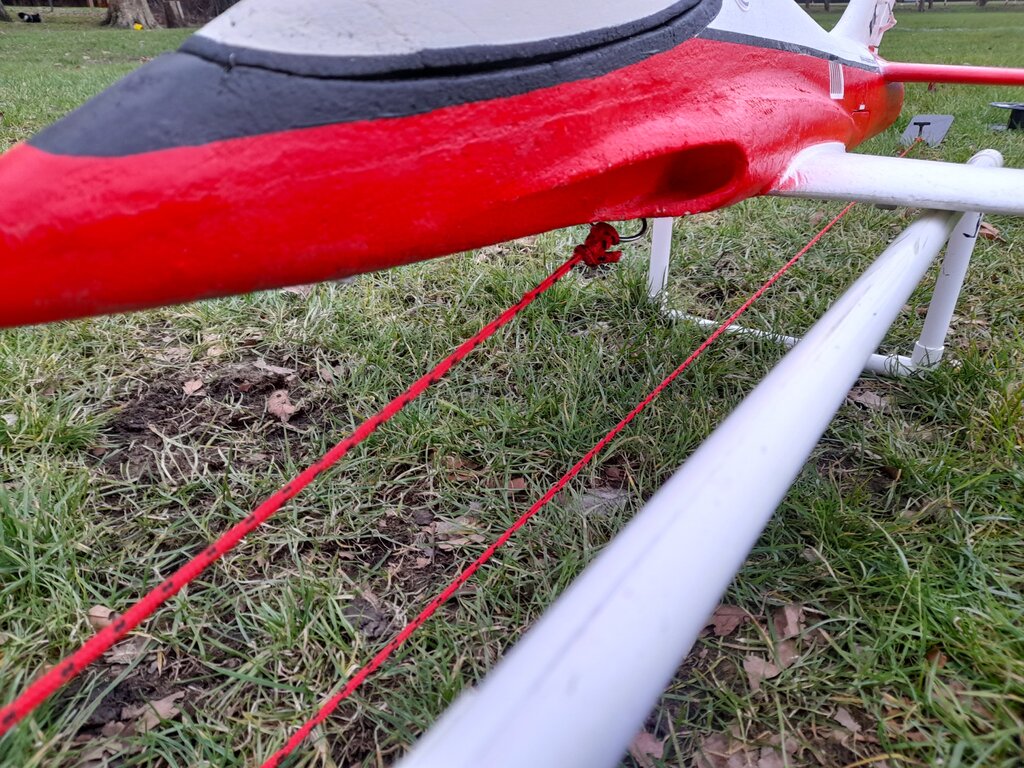

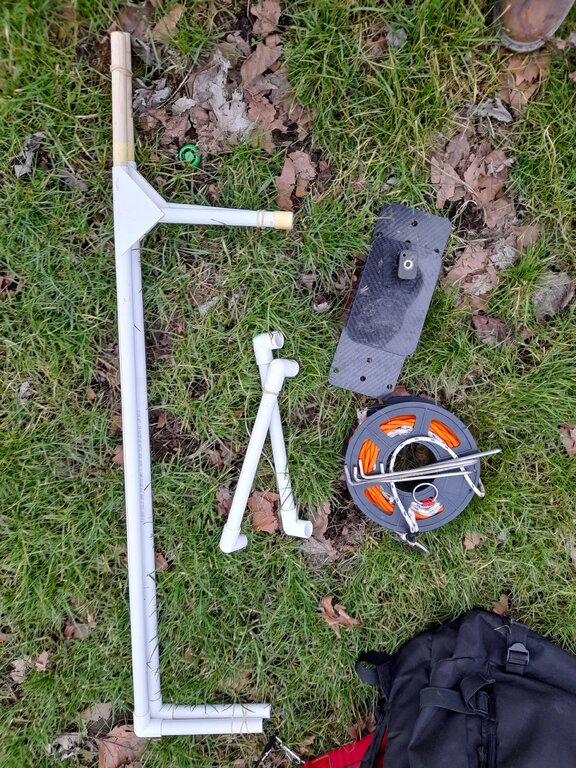

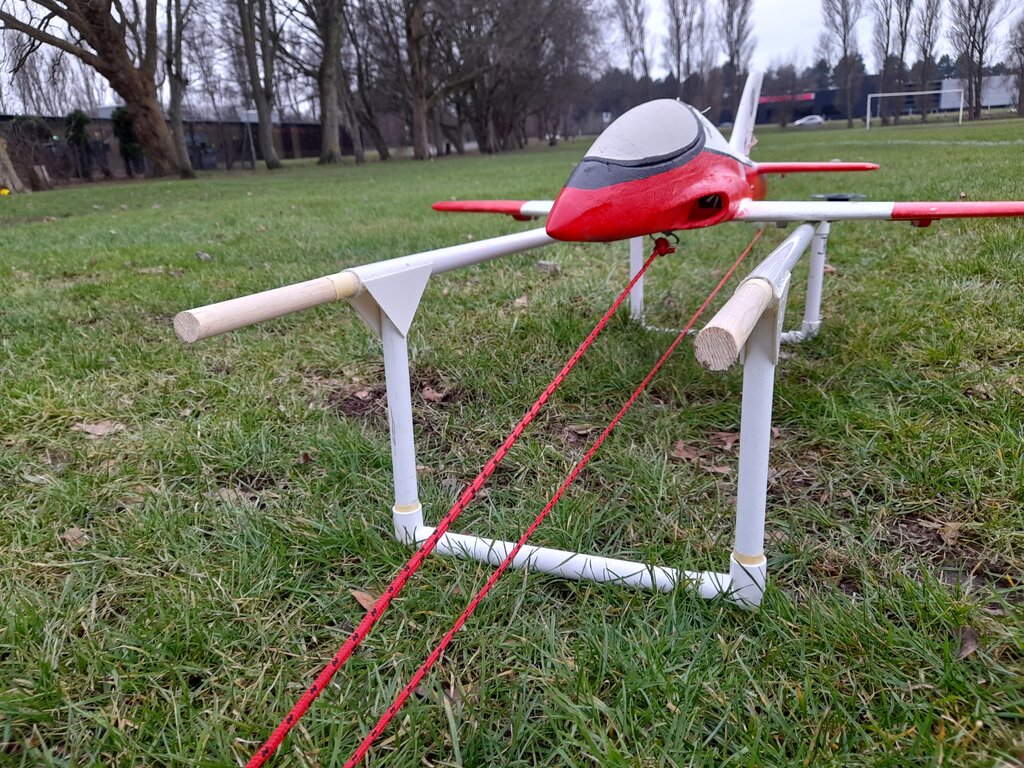

Najnowsza.wresja rampy startowej do modeli. Przetestowana, spokojnie wystrzeli model o masie ok. 2-2.5kg

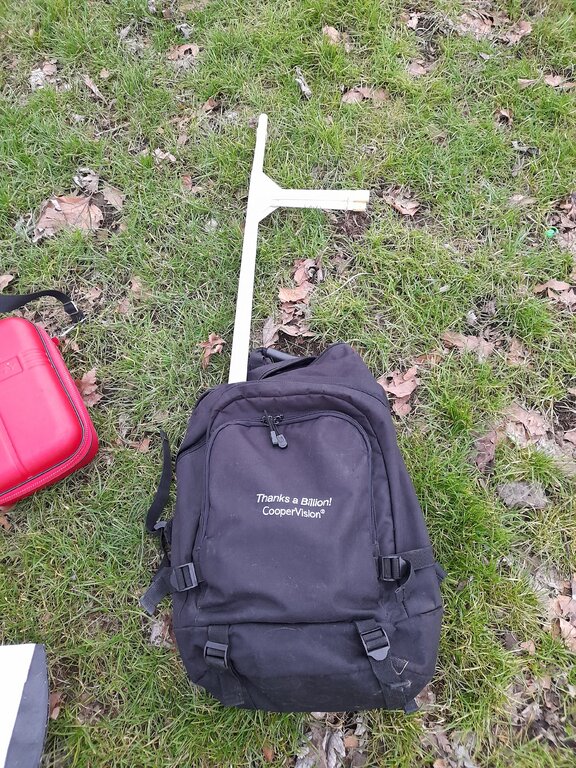

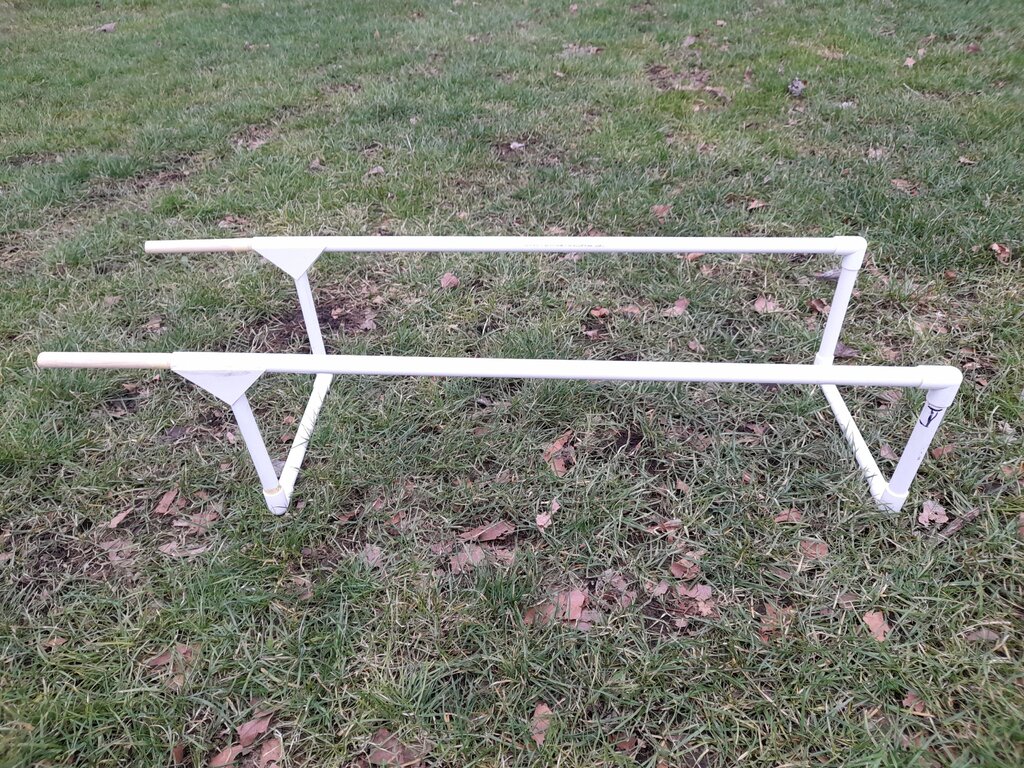

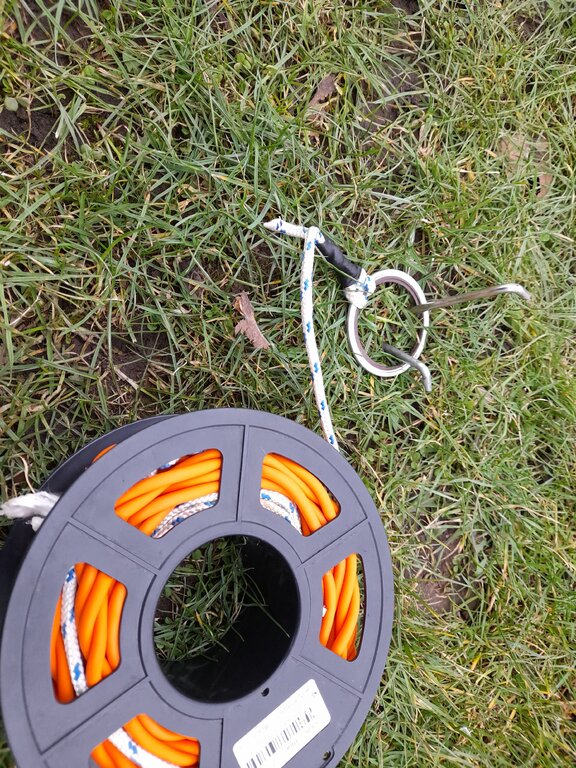

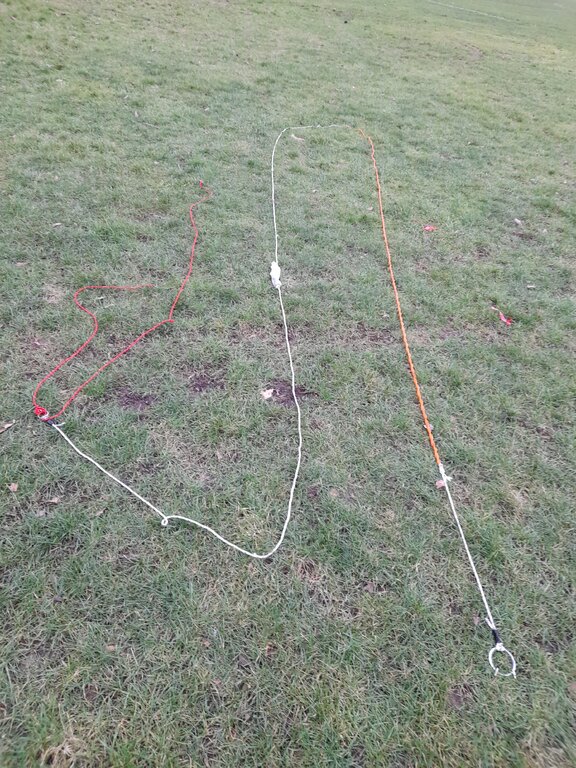

Złożona mieści się w plecaku (prawie). Dwie liny gumowe fi6mm ok 5m każda. I lina swykła ok. 10m. Rampa z rurwk pcv ok.1m plus dostawka dla dużych modeli. Myślę, że zdjęcia wszystko wyjaśnią.

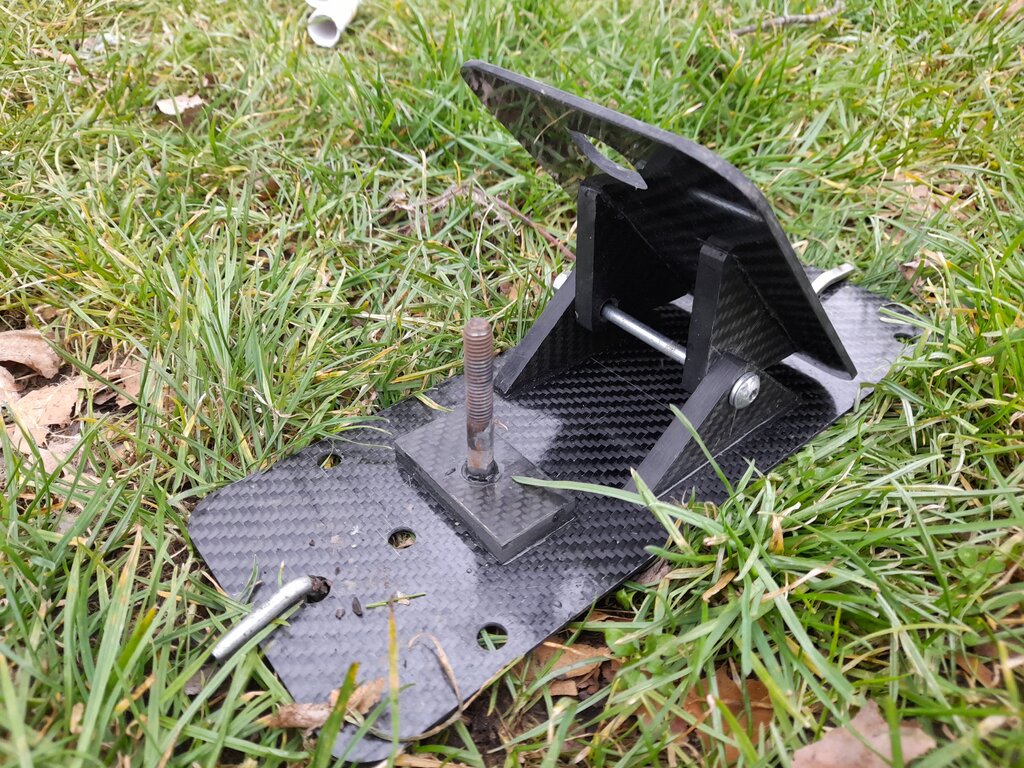

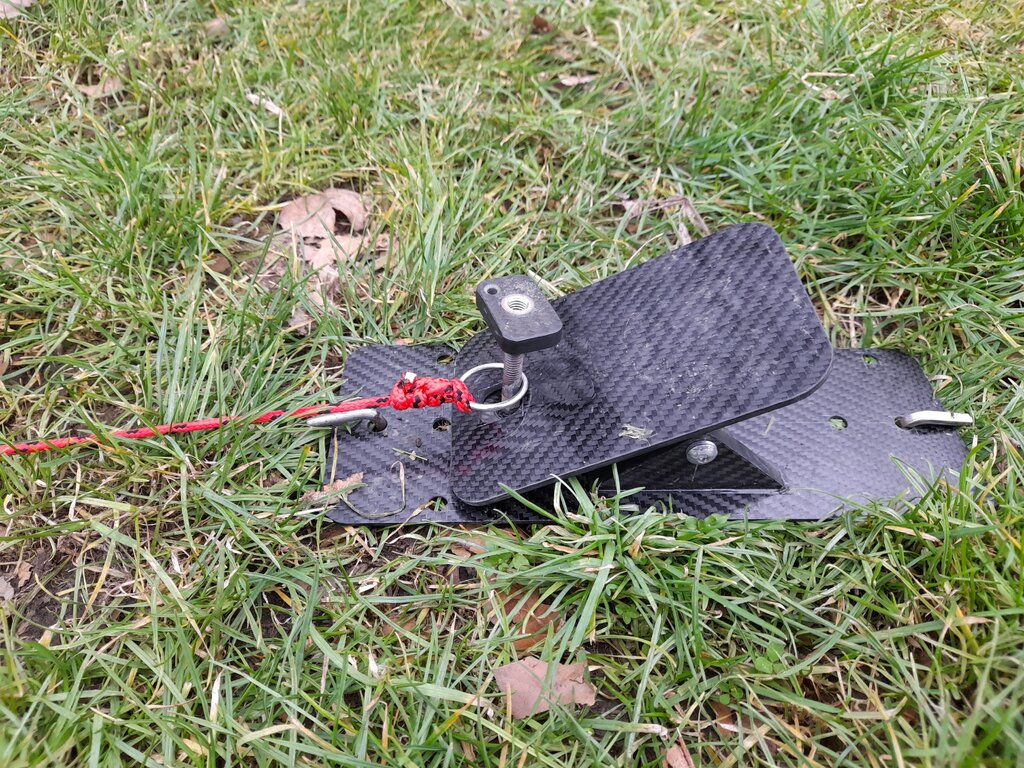

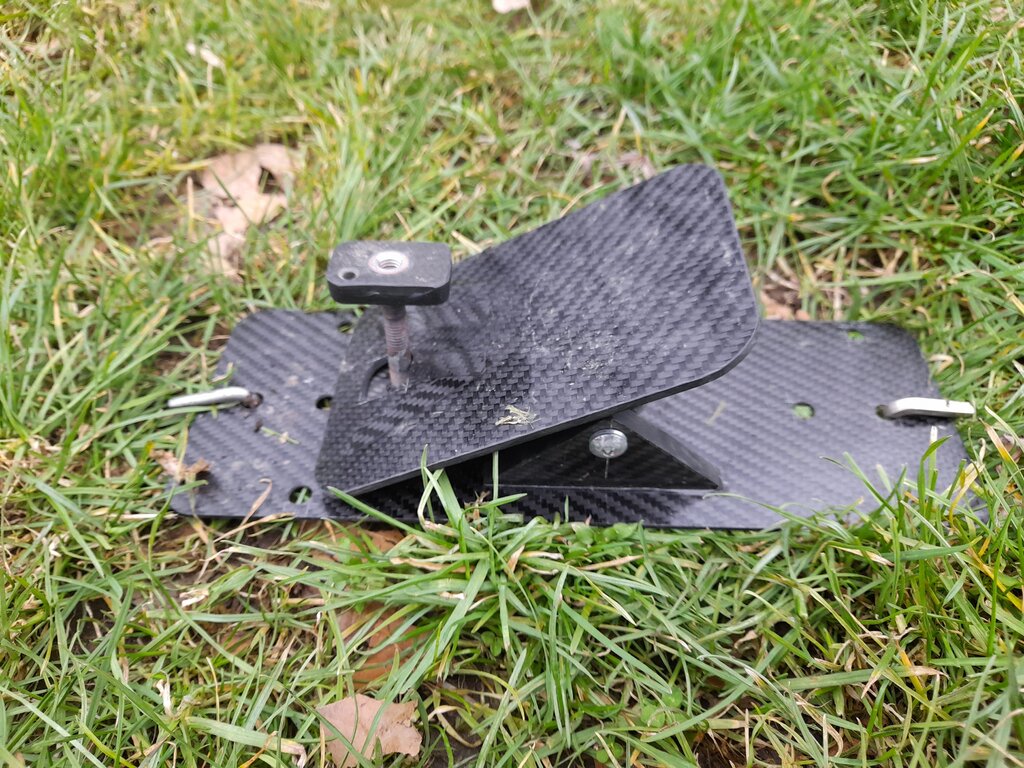

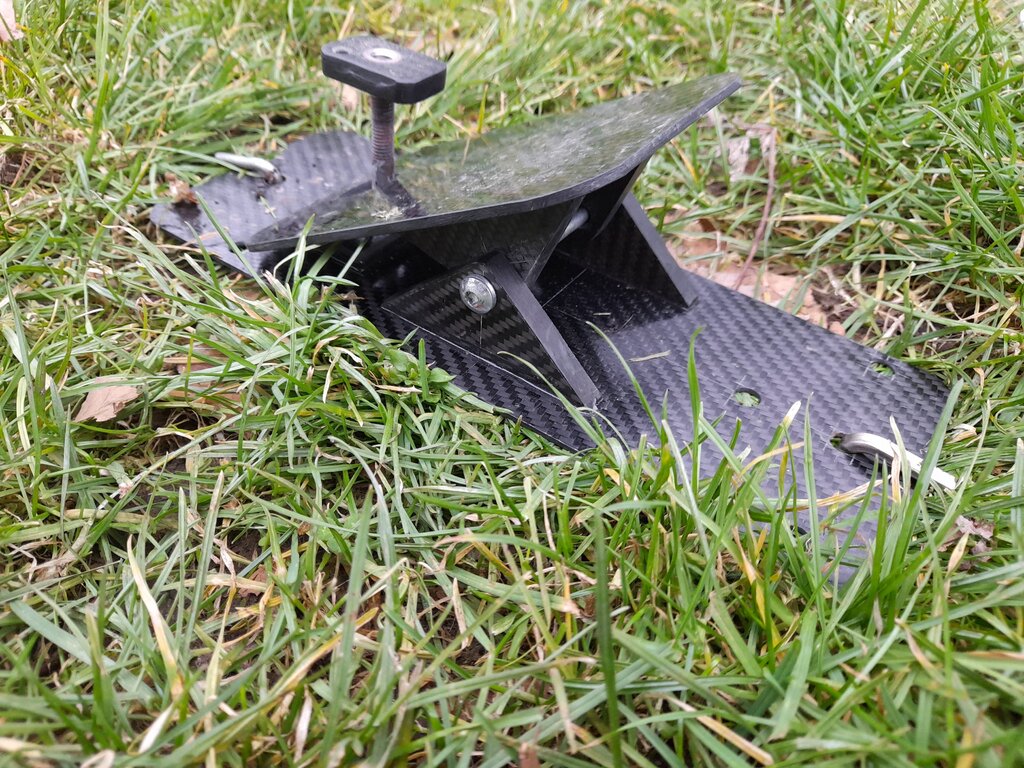

Pedał ma bezpiecznik w foemie nakrętki zabezpieczający przed ześlizgnięciem się liny w trakcie ładowania modelu.



20230212_080140.thumb.jpg.98ffa2c7302bbb2f3d97684892699a18.jpg20230212_080225.thumb.jpg.9721c954e5ab4365570f66e3d3583266.jpg20230212_080419.thumb.jpg.32beaada0c713321e0bd9e3bad630e41.jpg20230212_080546.thumb.jpg.588e0b1b5c957299e3c91284c3deb317.jpg20230212_080830.thumb.jpg.085041cd094b4fdb4cb832c93fe30e48.jpg20230212_080833.thumb.jpg.6d6ae9d615b78a05673b272f1705547a.jpg20230212_080847.thumb.jpg.5276d1edff8707a8ec7c1d487d1cba83.jpg20230212_081004.thumb.jpg.4e08a6e09bbbb516cda72db50b69c627.jpg20230212_081042.thumb.jpg.09a4774f0a112abedc5ddf81d3d2fd88.jpg20230212_081210.thumb.jpg.865054aec2c48f7fe752121ed5958dea.jpg20230212_081217.thumb.jpg.a2abf7ad9f6d131af85be8f6200976ed.jpg20230212_081228.thumb.jpg.36090ecd3cb8658b88811a6c523aed65.jpg20230211_085607.thumb.jpg.bc8d865063ae478cdc8a1e60cbf334f5.jpg
