Głośnik bluetooth


Atomizer
 Share

Recommended Posts

Może ktoś robił kiedyś głośnik bluetooth ?

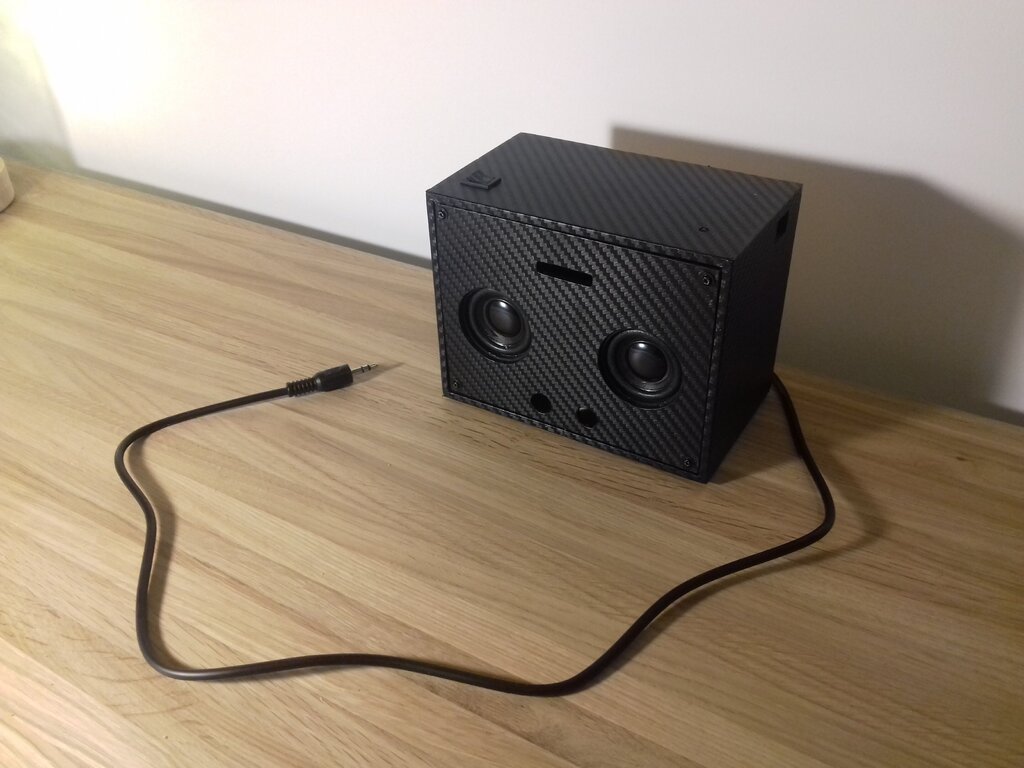

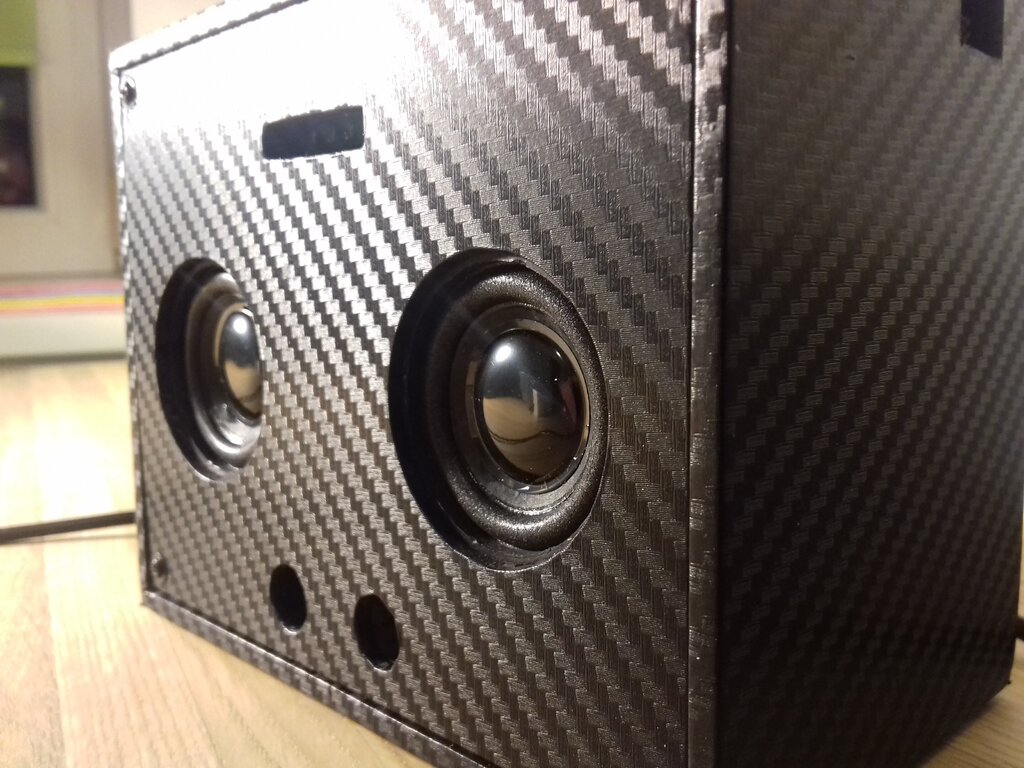

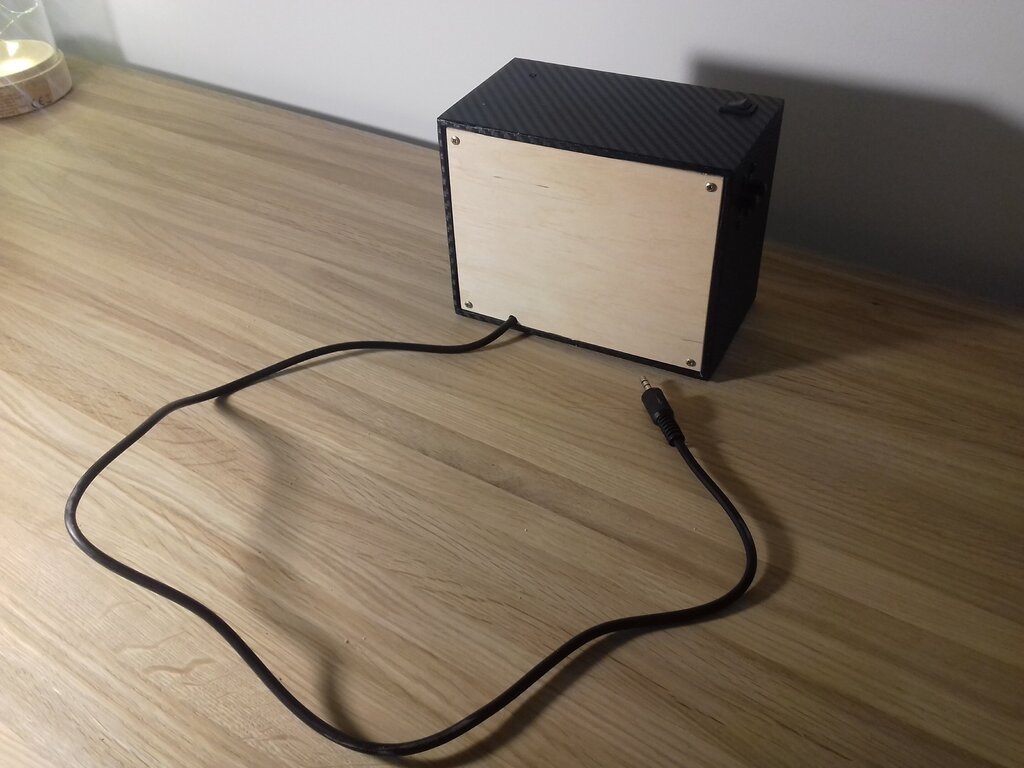

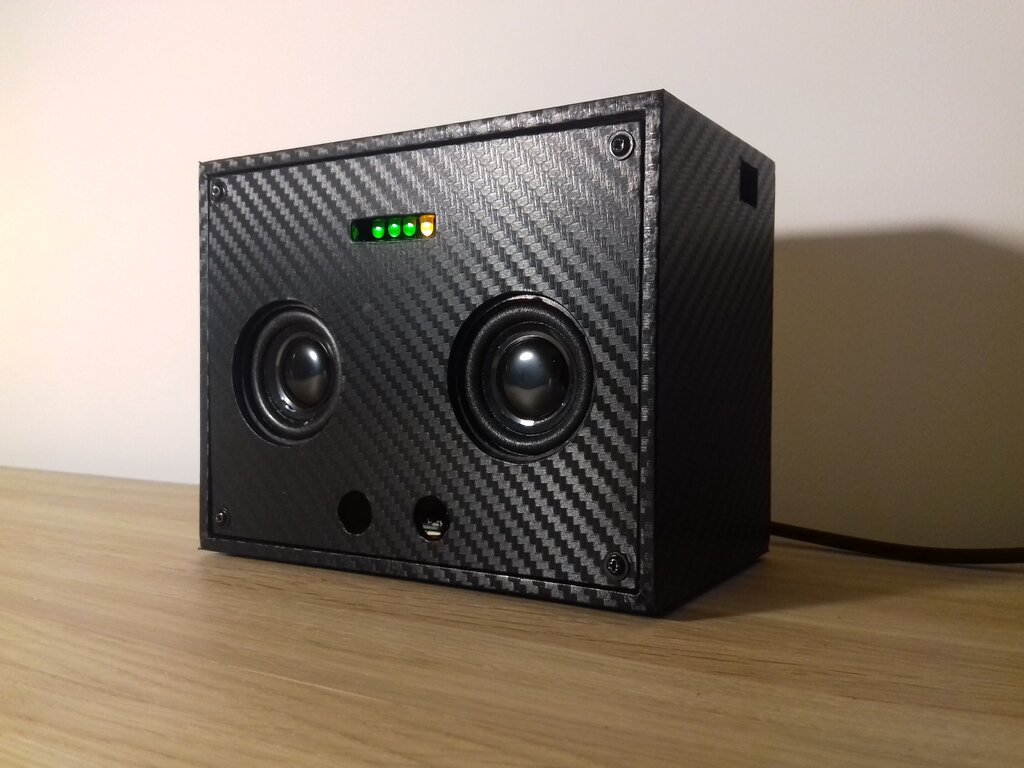

Ja zrobiłem taki jak na foto... 2x3W

Zamierzam zrobić kolejny tylko muszę kupić dobre akumulatorki. Może ktoś wie gdzie i jakie są najlepsze?

Na początku głośnik ładowałem raz na kilka dni, dziś wytrzymuje max 2 godziny.

Sam moduł bluetooth generuje dość słyszalne szumy dlatego wyprowadziłem dodatkowy kabelek na mini jack i można podłączyć bezpośrednio do telefonu wyedy dzwiek jest dużo lepszy.





  • Upvote 1
Link to comment
Share on other sites

A tu schemat głośnika.




35 minut temu, maxiiii napisał:

Jak zwykle tego typu rzeczy jak akumulatory najlepiej kupić na allegro. Te z liku są w miarę tanie i bardzo wydajne. Starczy ci na wiele godzin słuchania.

link.

Wybór jest spory, można kupić już po 4 zł , ale pojemności mogą być naciągane. A te lepsze nie są takie tanie

Link to comment
Share on other sites

W takim przypadku zastanowiłbym się nad LG MJ1, Samsung 18650-35e czy SANYO NCR18650GA. Będziesz miał ogromną pojemność, problem taki, że ta ładowarka będzie to ładowała jakieś 10H jeśli zastosujesz 3 takie ogniwa równolegle.

Ważne w takim połączeniu jest to żeby ogniwa były jak najbardziej zbliżone do siebie (w sensie parametrami), no i dobrze by zabezpieczyć jakoś to przed totalnym rozładowaniem.


Niestety kupując ogniwa UltraFire masz gigantyczną szansę na podróbę która po prostu jest do niczego (bo podobno oryginalne są w miarę, ale strasznie ciężko trafić na oryginał), na tych czerwonych ogniwach widzę niby ogromną pojemność więc to też jakieś chińskie tandety niestety :), największe obecnie możliwe pojemności to około 3500mAh w rozmiarze 18650 i więcej nie ma.



Dlatego wziąłbym któreś z tych, z depakietów bez cykli (czyli prawie jak nowe), będziesz miał pewność że będę miały dobre parametry.
https://allegro.pl/oferta/ogniwo-li-ion-lg-inr18650-mj1-3-6v-3500mah-10a-7035791863

https://allegro.pl/oferta/ogniwo-li-ion-sanyo-ncr18650ga-3-6v-3500mah-10a-8120280175

https://allegro.pl/oferta/ogniwa-li-ion-samsung-18650-35e-7951018402



Oczywiście to tylko przykłady, można wziąć coś troszkę mniejszego, czy z nieco mniejszym prądem, bo chyba zbyt dużego nie potrzebujesz, w niższej cenie. Ale nie warto iść w coś co kosztuje kilka złotych i deklaruje gigantyczną pojemność, bo to będzie ściema. Istnieje szansa, że jednym markowym uzyskasz już większą pojemność niż w 3 które masz :).



Pamiętaj tylko że przy łączeniu w taki sposób, ogniwa mają mieć jak najbliższe sobie napięcie, inaczej może pójść duży prąd wyrównawczy gdy je połączysz i w najlepszym przypadku się zagrzeją i uszkodzą.





Link to comment
Share on other sites

Tak się zastanawiam co się stało bo za mojej młodości budowało się Hi-Fi a teraz brzeczydła, pasmo zniekształcenia i poziom szumów nikomu nie przeszkadza. Ale to taki offtop ( znowu naleciałość zamiast dywagacja.:)

  • Upvote 1
Link to comment
Share on other sites

Godzinę temu, Marek_Spy napisał:

Tak się zastanawiam co się stało bo za mojej młodości budowało się Hi-Fi a teraz brzeczydła, pasmo zniekształcenia i poziom szumów nikomu nie przeszkadza. Ale to taki offtop ( znowu naleciałość zamiast dywagacja.:)

Pudełko w sam raz do modelarni, umili czas przy budowie nowych modeli...? lekkie, przenośne i na grilla tez się nadaje. Ale tak jak pisałem akumulatorki już krótko trzymają.

Link to comment
Share on other sites

Dużo lepsza miałem magnetofon z robionym dolby który przenosił całe pasmo akustyczne tak że spokojnie przewyższało dzisiejsze pakowane MP3. A tym okresie akustyka była moim konikiem. Zrobiłem wzmacniacz 2x60 W takie prawdziwe w sinusie i tuner gdzie było słychać jak mikrofon był wyłączany w trójce . A adapter na winyle przenosił całe pasmo akustyczne

Wysłane z mojego CPH2021 przy użyciu Tapatalka

Link to comment
Share on other sites

1 godzinę temu, Marek_Spy napisał:

i a teraz brzeczydła, pasmo zniekształcenia i poziom szumów nikomu nie przeszkadza. Ale to taki offtop ( znowu naleciałość zamiast dywagacja.:)

Marek chyba nigdy nie słyszałeś jak grają głośniki tego typu   https://mediamarkt.pl/rtv-i-telewizory/glosnik-bluetooth-jbl-xtreme-2-gun-metal?utm_source=tradedoublerxml&utm_campaign=tradedoubler_xml&utm_medium=affiliate&utm_content=RedBrain+PL&utm_term=Premium_2,5



U nas wszystkie imprezy latanie na hali , na lotnisku  , praca w modelarni  z takim sprzętem to sama przyjemność .



To co zrobił kolega to uproszczona wersja  , ale zrobił działa i to się chwali .

Link to comment
Share on other sites

W każdym bądź razie mam jeszcze kilka modułów wzmacniaczy 2x3W , 2x15W i jeden 100W, kilka przetwornic różnego rodzaju, ładowarek z zabezpieczeniem, głośniki ze 3 kpl. się znajdą kupię tylko sklejkę i pakiety i będę dłubać...

O profesjonalnym audio raczej nie myślę  ?

  • Dzięki 1
Link to comment
Share on other sites

To podobnie jak z modelami koszty są wtórne a liczy sie efekt końcowy i satysfakcja bo sam zbudowałeś. A jak będziesz budował następny to pomyśl jak ułożyć głośniki żeby był efekt stereo. Obudowa wyszła bardzo ładnie a pokaż co w środku.

Wysłane z mojego CPH2021 przy użyciu Tapatalka



  • Upvote 1
Link to comment
Share on other sites

  • 1 month later...

Witam



Jednak zapadła decyzja o budowie kolejnego głośnika bluetooth ?

Powód ? pogoda , samolotami nie można latać! Silny wiatr, śnieg, zimno...

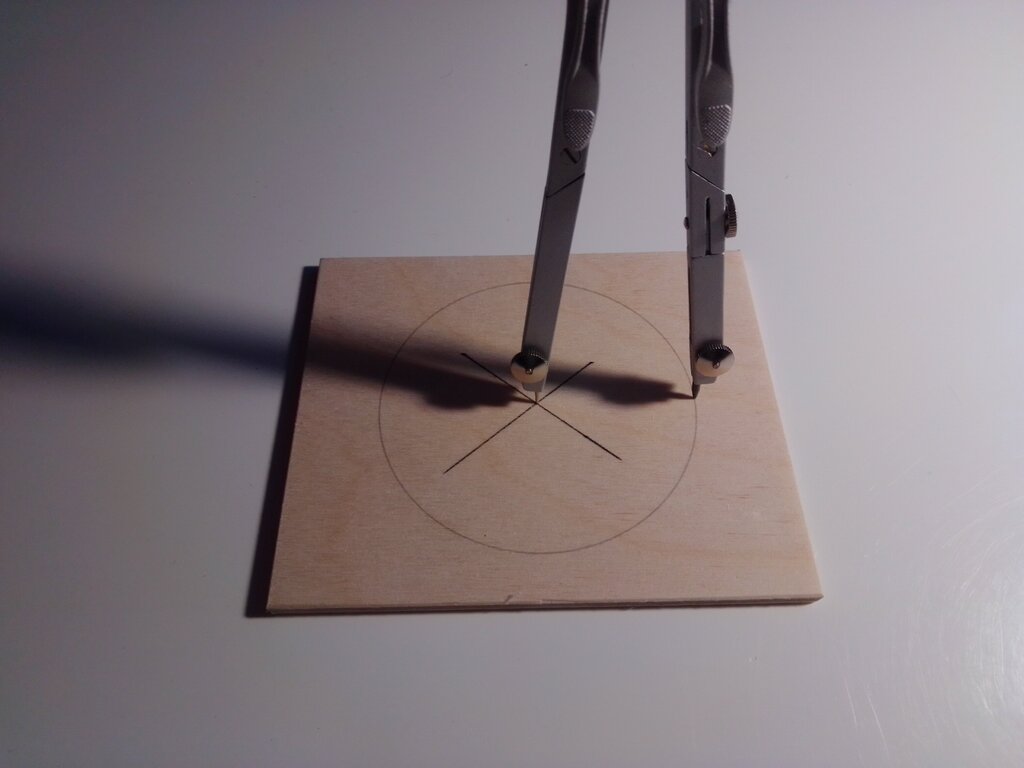

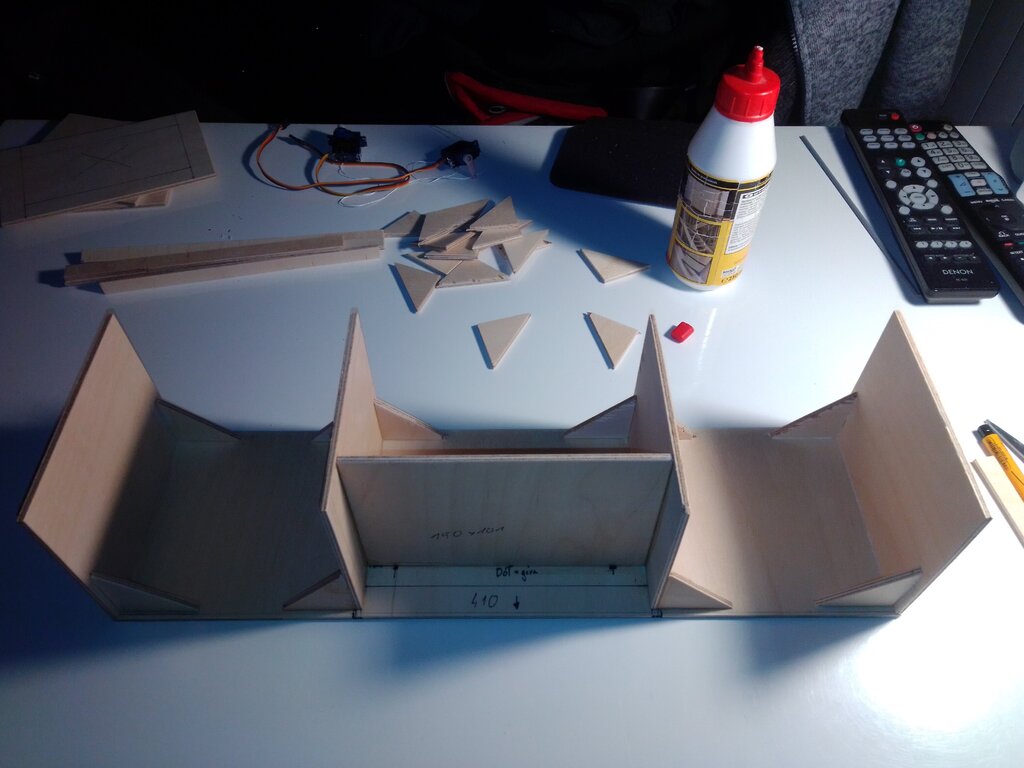

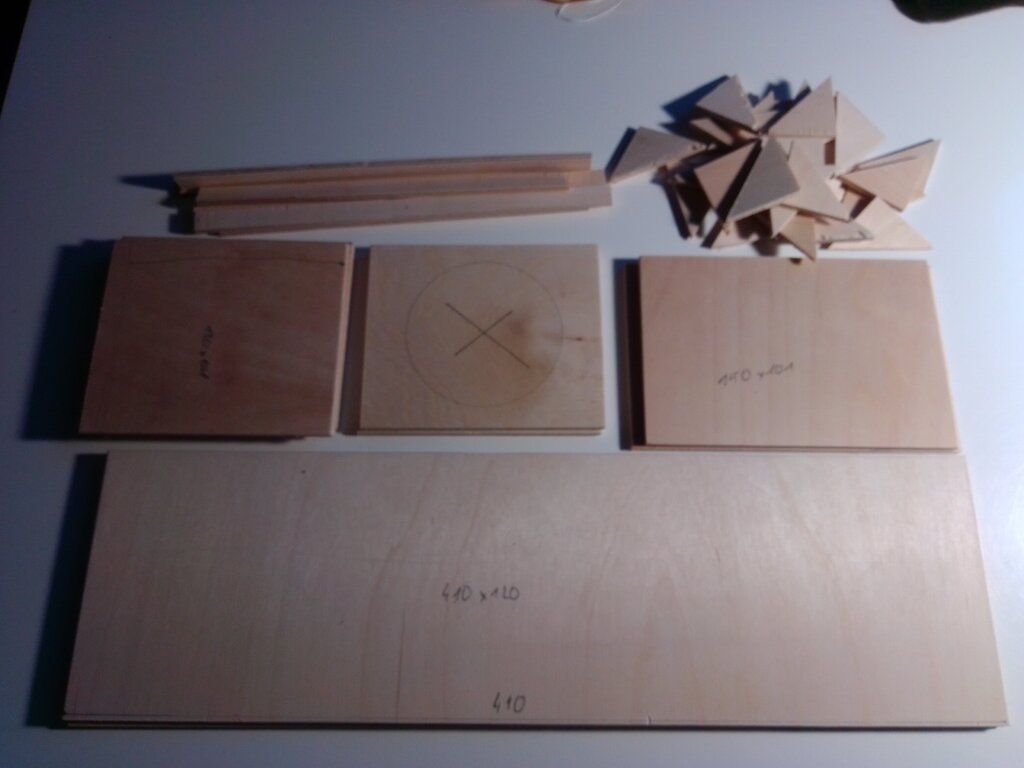

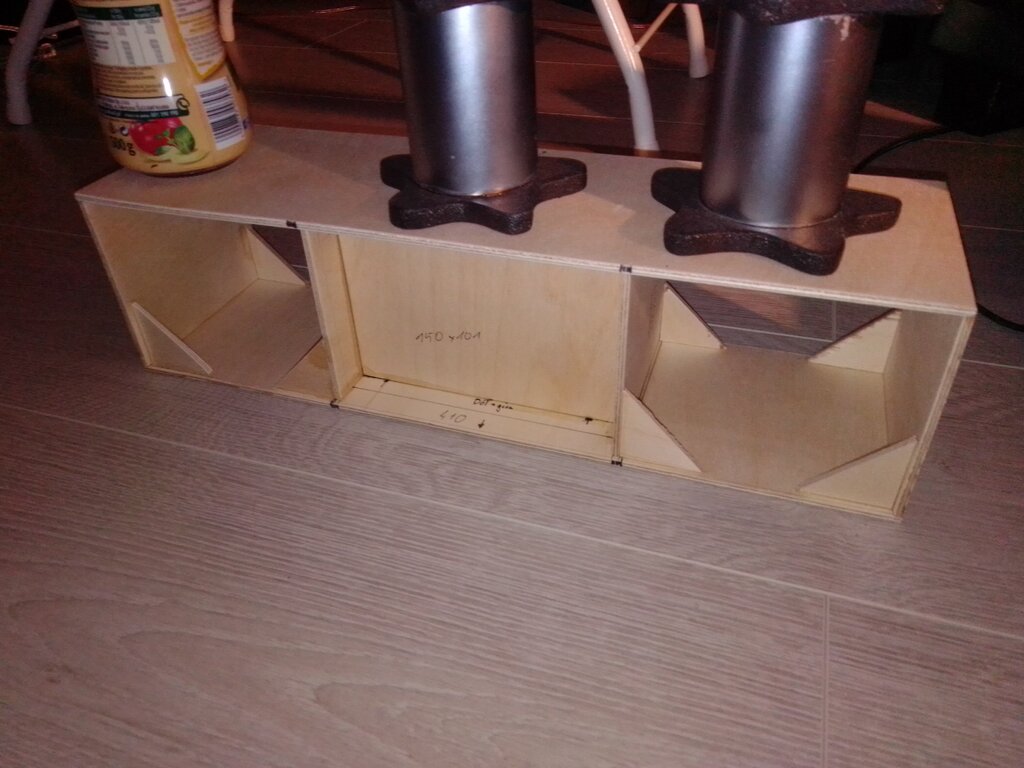

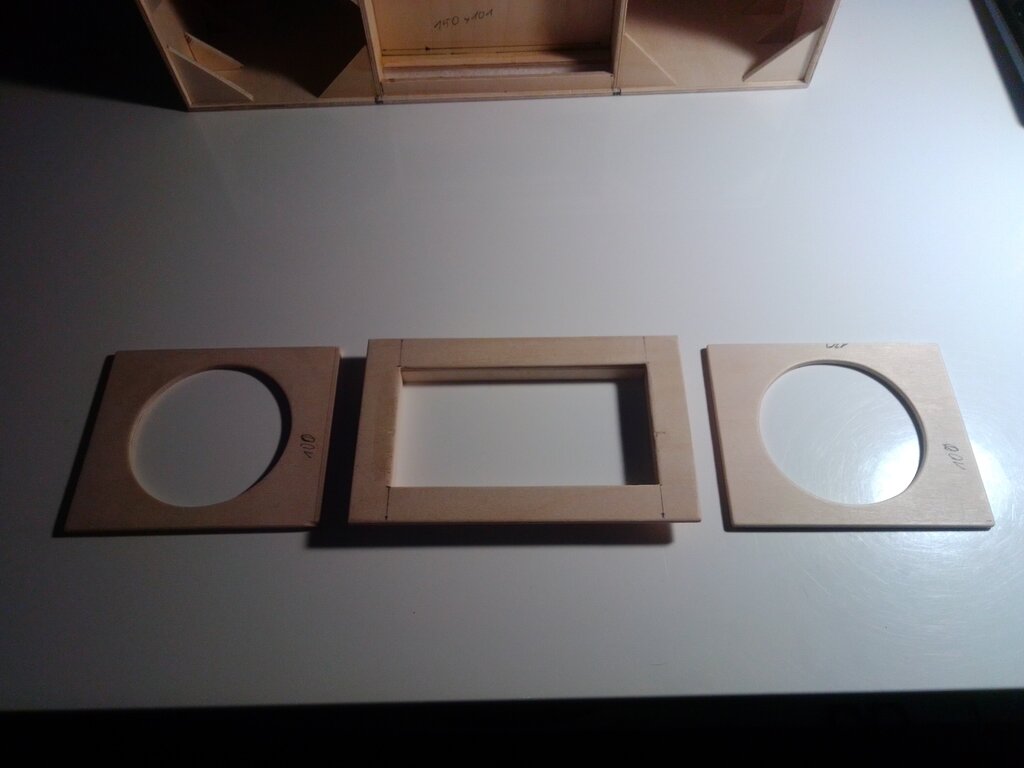

Buduję teraz mocniejszy zestaw 2x15W stereo. Co dziś udało się zrobić, przygotowałem elementy ze sklejki trzywarstwowej gr. 4mm i zrobiłem pudełko. Czas teraz zakupić akumulatorki. Jako że będzie to stereo to każdy głośnik będzie w oddzielnym sektorze. Środkowy sektor elektronika plus specjalna kieszeń na telefon ? coś w rodzaju wyświetlacza ? puszczasz przykładowo muzę na grillu z YouTube i oglądasz teledysk ? czy jakoś tak. Takie miejsce w głośniku na telefon. Jak to wyjdzie sam jestem ciekaw ????

Myślę że potrwa to kilka tygodni...











Link to comment
Share on other sites

Witam

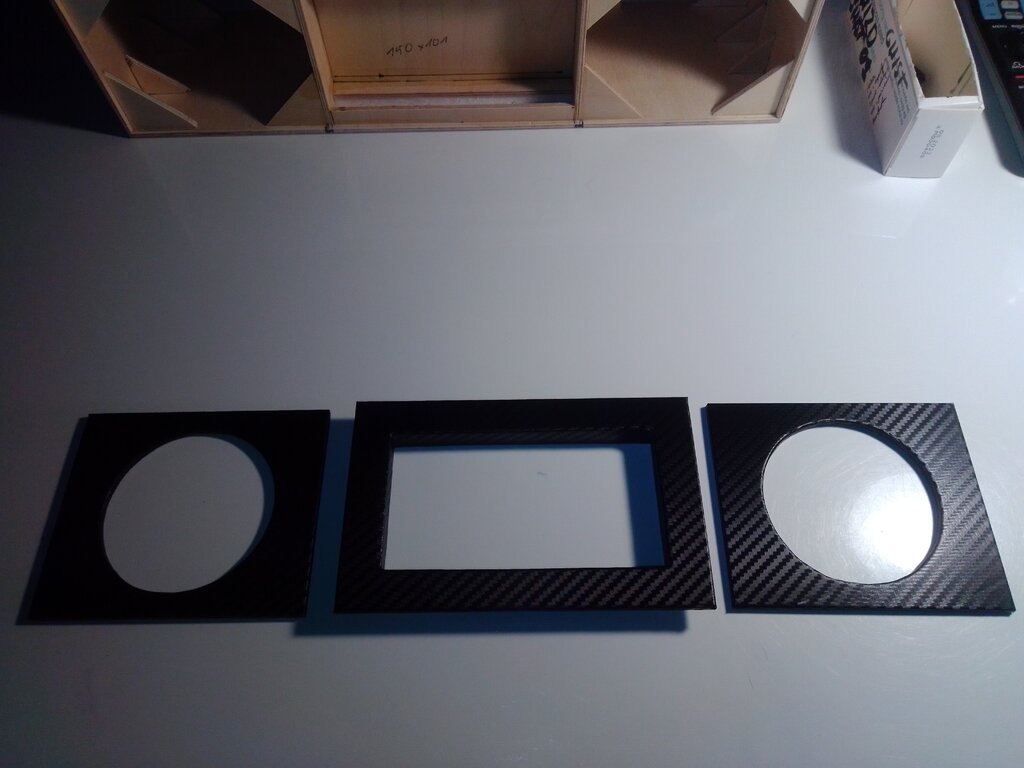

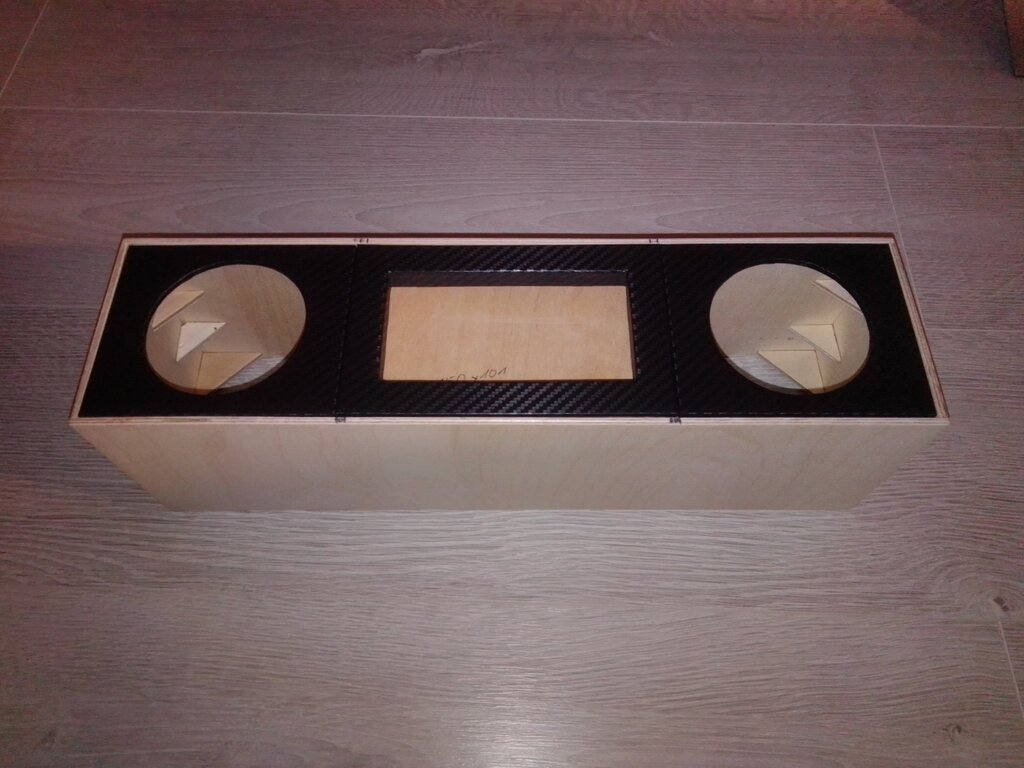

Dziś trochę powalczyłem z opakowaniem, okleilem fronty głośnika folią carbon. Zastanawiam się jak wykończyć korpus, czy oklejać folią czy może jakaś lakierobejca żywiczna... jeśli folia to będę musiał zakupić zieloną carbon...bo mi się podoba. Akumulatorki już są, jutro po majstruję przy głośnikach.




Link to comment
Share on other sites

  • 3 weeks later...

Aktualizacja... nowy głośnik będzie 2x20W ? a nie tak jak pisałem na początku...

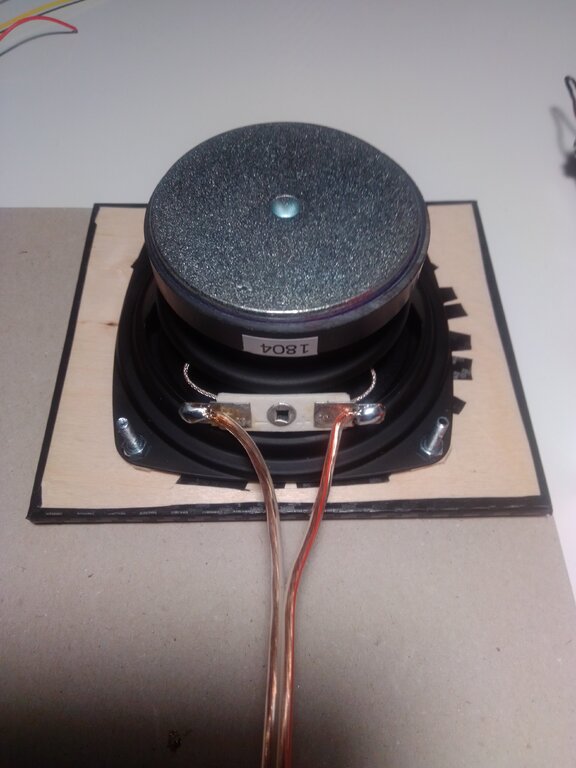

W zasadzie już gra ale... jak się okazało wzmacniacz 2x15W PAM8610 jest trochę za slaby do głośników, które miałem i zastosowałem (szerokopasmowy głośnik uniwersalny 20W 4ohm zdj. IMG_20210317_223141).

Przy mocniejszym volume albo słychać trzaski albo wygasza się, szczególnie jak uderzą niskie tony (bass)... dlatego będzie szybka przeróbka na wzmacniacz 2x20W (Wzmacniacz audio klasy D 2x20W 12V XH-M145 na układzie HD YDA138-E YAMAHA)

Co jeszcze muszę zmienić (przerobić) to otwory montażowe na przełączniki. Wykonałem już otwory montażowe na przełączniki 12V, jednak się okazało , ze nie będę mógł ich zastosować bo z głównego źródła popłynie prąd 4,2V a nie 12,6V. Dopiero z przetwornicy uzyskam 12V dla wzmacniacza audio klasy D 2x20W 12V XH-M145 na układzie HD YDA138-E YAMAHA, a dla 2x15W PAM8610 miałem ustawione aż 15V. Ale musiałem nakleić chłodzenie (radiator).

Co jeszcze zmieniłem... cofając się do pierwszego głośnika 2x3W przerobiłem go tak na szybko.. tak aby był zasilany z dwóch oddzielnych źródeł. Wzmacniacz oddzielnie zasilany i oddzielnie moduł Bluetooth (jak znajdę chwilę to zamieszczę schemat). Jakość dźwięku o wiele lepsza i w dodatku usunąłem kilka kondensatorów, które wyciszały szumy...

Moduły bluetooth są modułami prądowymi i wrażliwymi na zasilanie, zasilanie z jednego źródła napięciowego modułu bluetooth i wzmacniacza powoduje występowanie szumów.

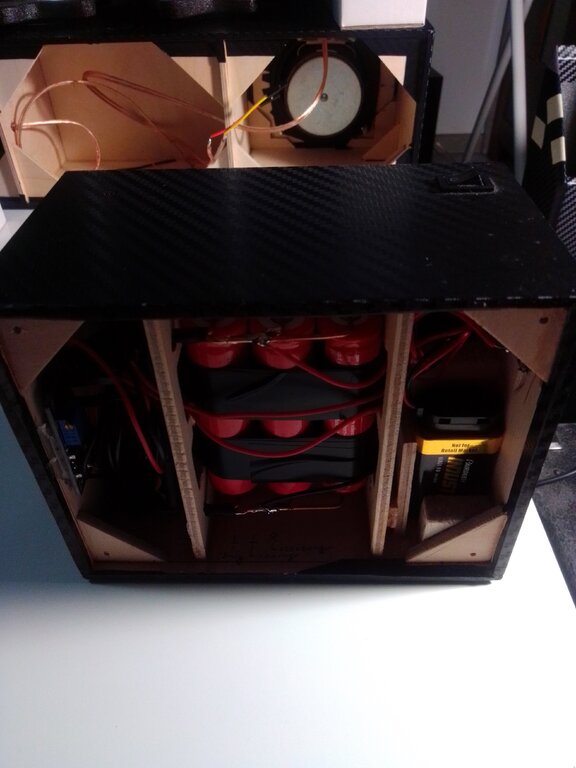

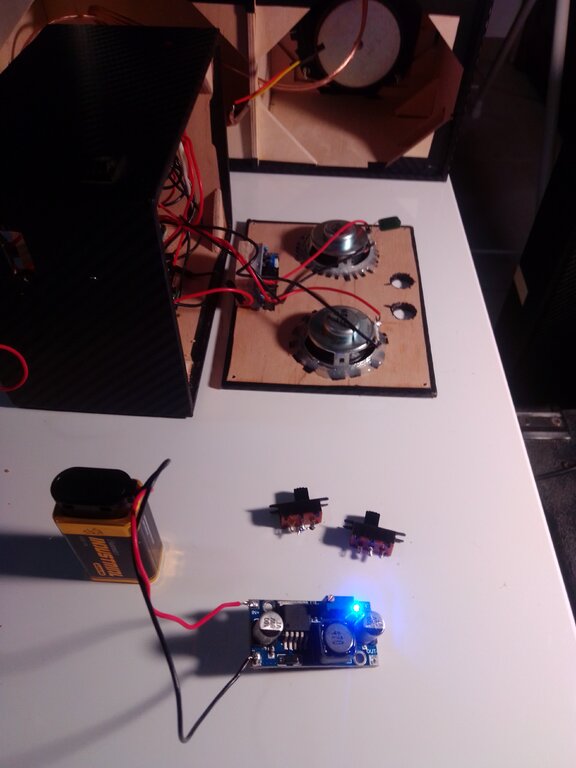

W głośniku 2x3W moduł bluetooth zasiliłem oddzielnie z baterii 9V gdzie obniżyłem napięcie do 5V poprzez przetwornicę step-down. (zdj. IMG_20210327_200936 i IMG_20210327_193736)

Nowy głośnik bluetooth tez będzie zasilany z dwóch oddzielnych źródeł, dokupiłem dwa ogniwa 18650 , którymi zasilę moduł bluetooth.

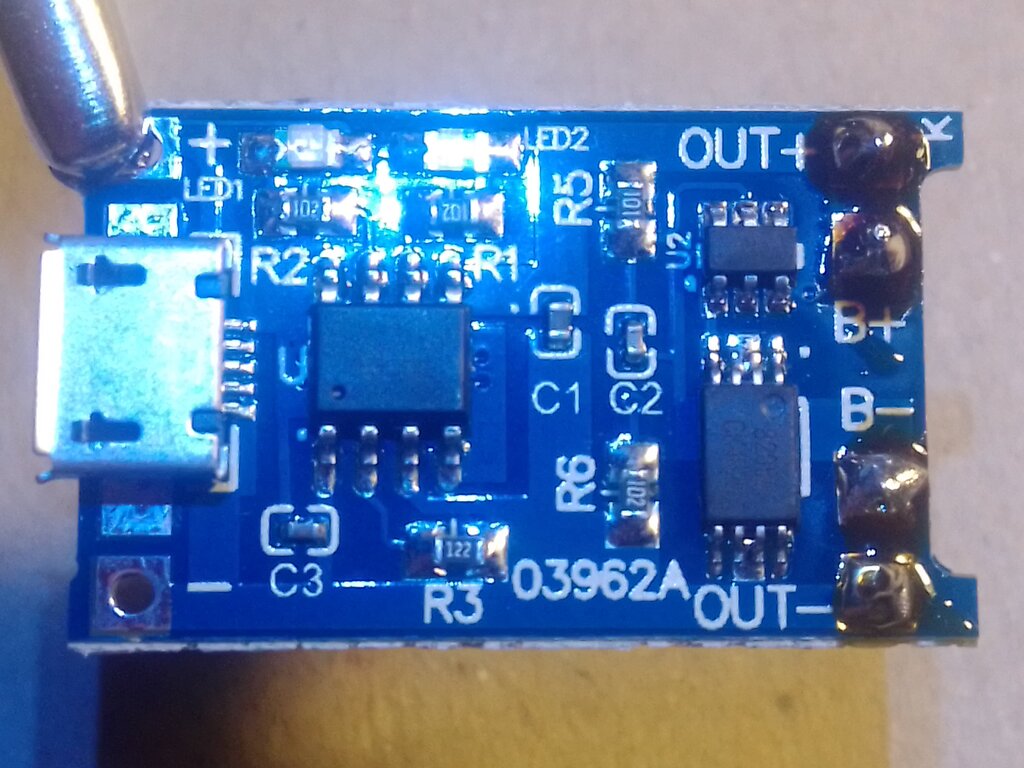

No i tu niestety będzie potrzeba zamontować dwie ładowarki pakietów z zabezpieczeniem zdj. IMG_20210317_204745









Link to comment
Share on other sites

Witam



Mała aktualizacja...

Wczoraj sprawdziłem jak głośniki grają na wzmacniaczu audio klasy D 2x20W 12V XH-M145 na układzie HD YDA138-E YAMAHA

Zamontowałem zasilanie, zostało tylko wszystko złożyć w całość i gotowe.

Ale tak jak pisałem może to potrwać jeszcze trochę, robię tylko wtedy jak mam czas i wenę twórczą ???

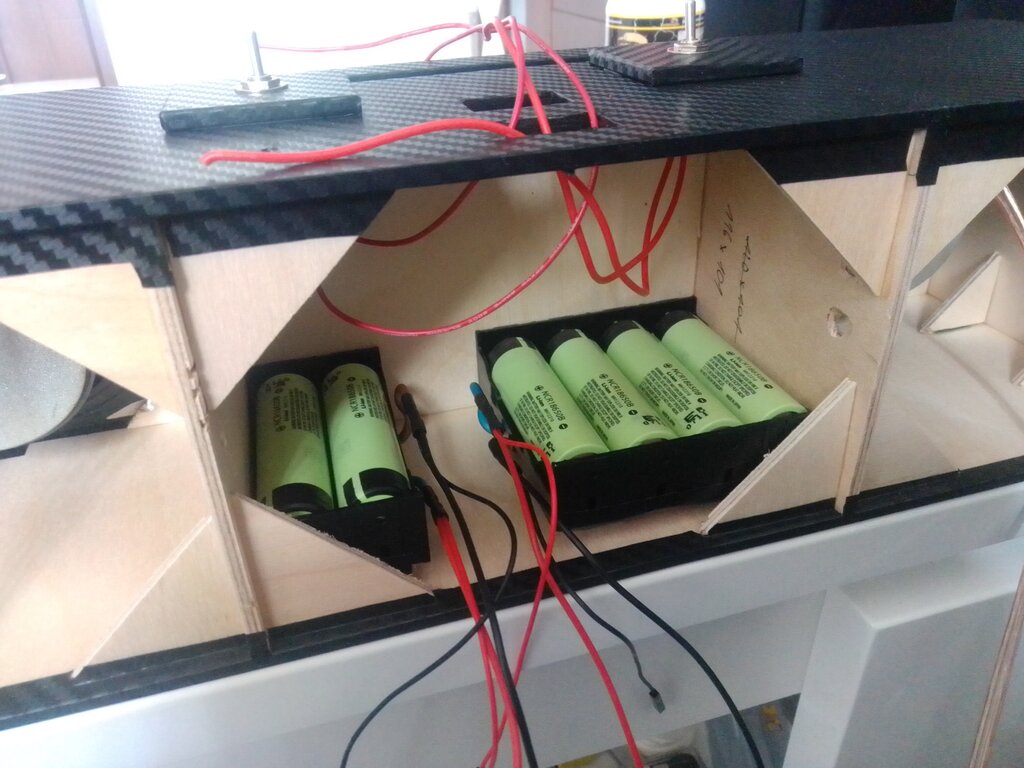

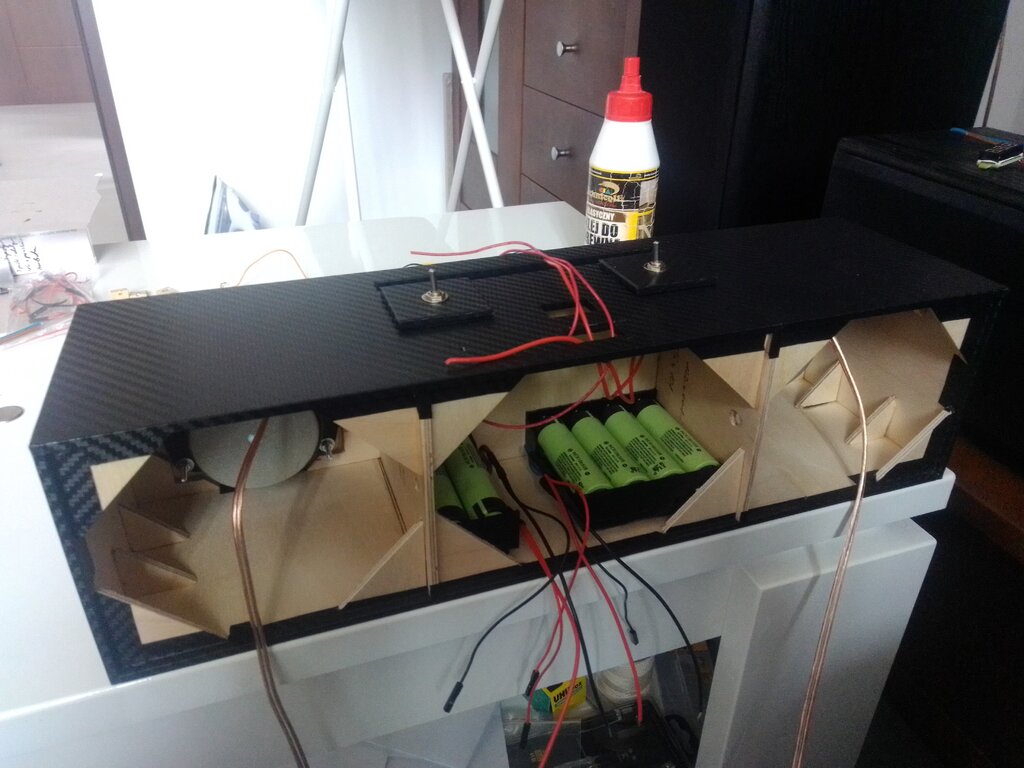

Z obliczeń wychodzi pojemność pakietu 13600mAh zasilającego wzmacniacz i 6800mAh moduł bluetooth.



Link to comment
Share on other sites

Witam

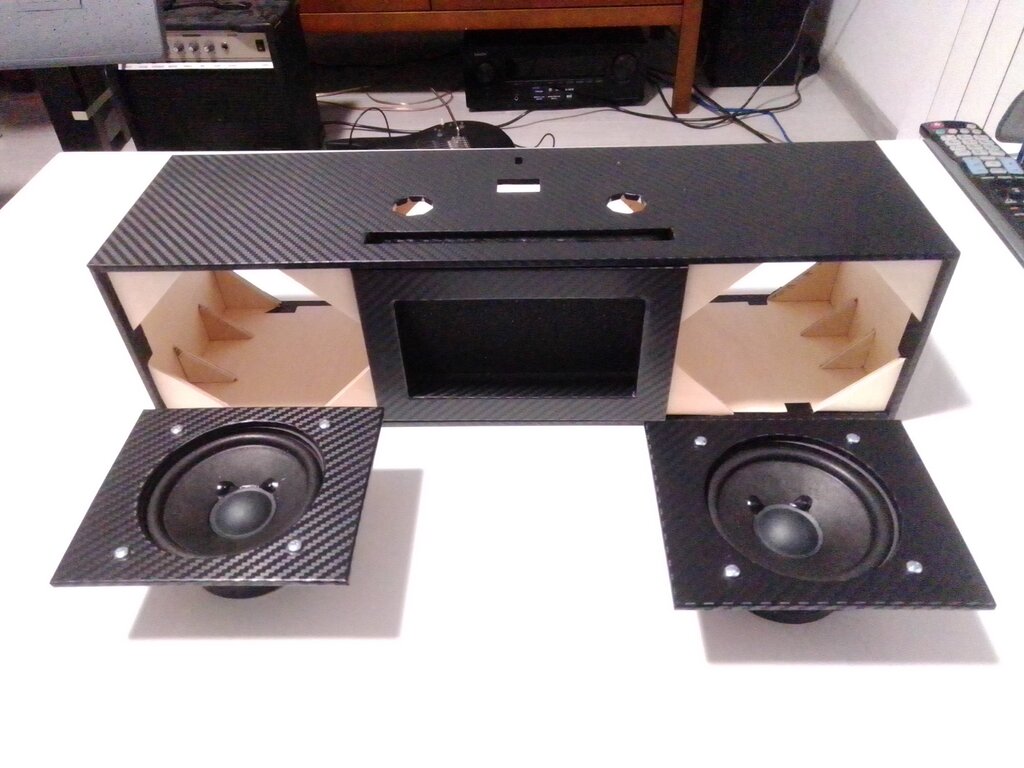

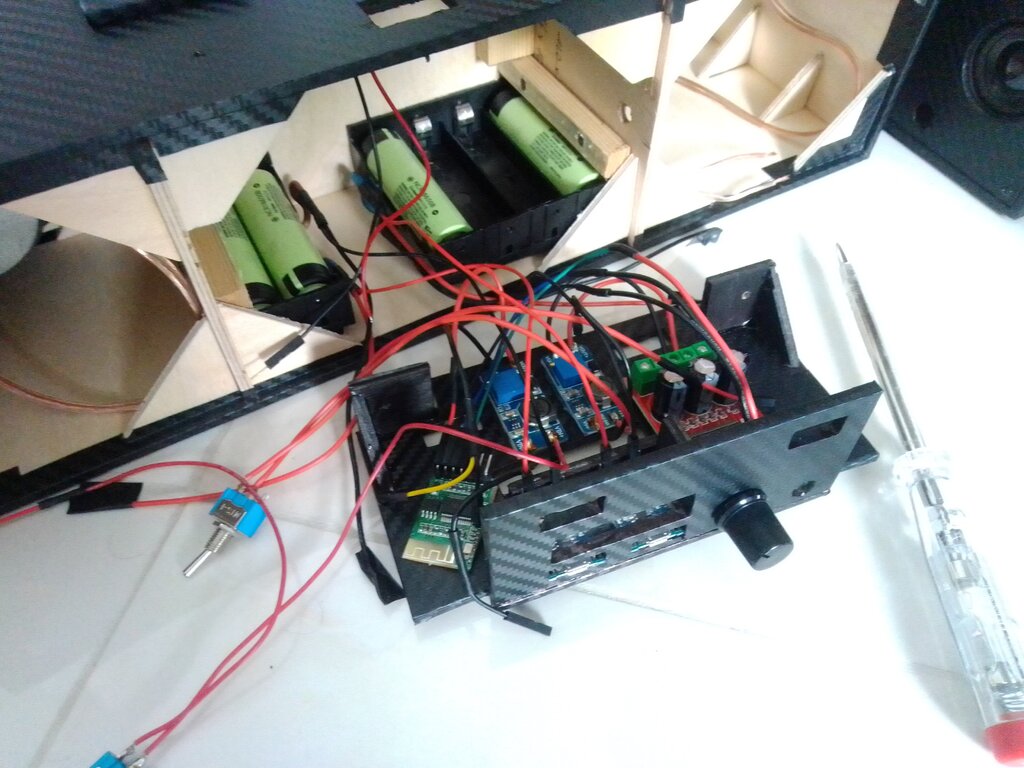

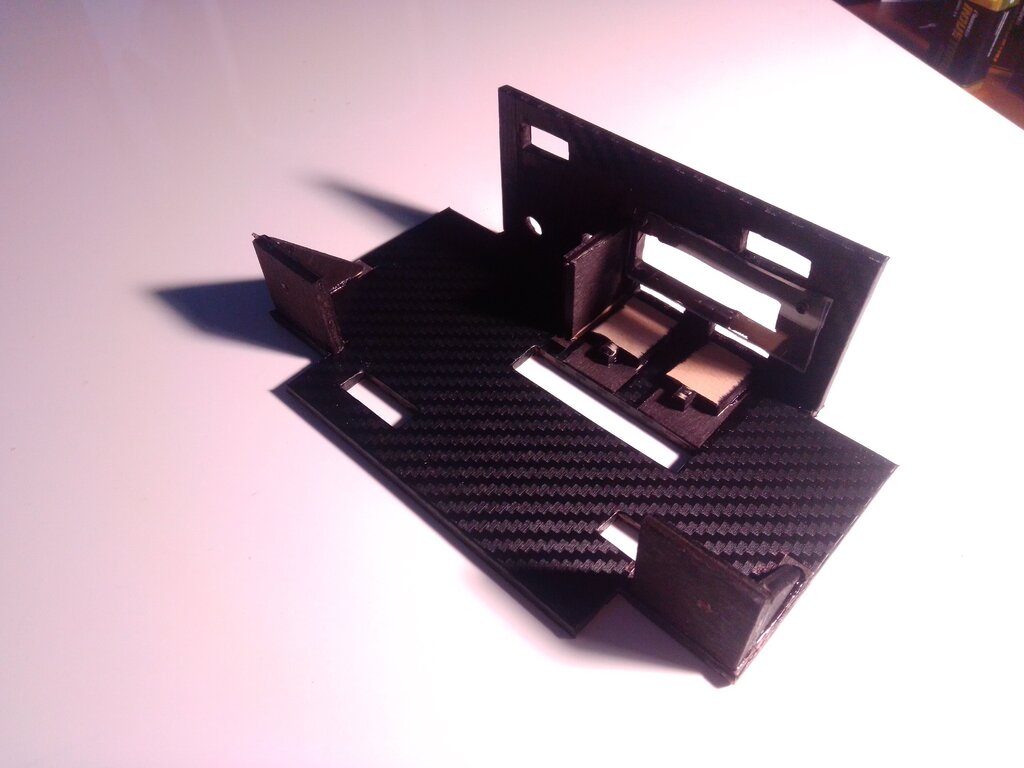

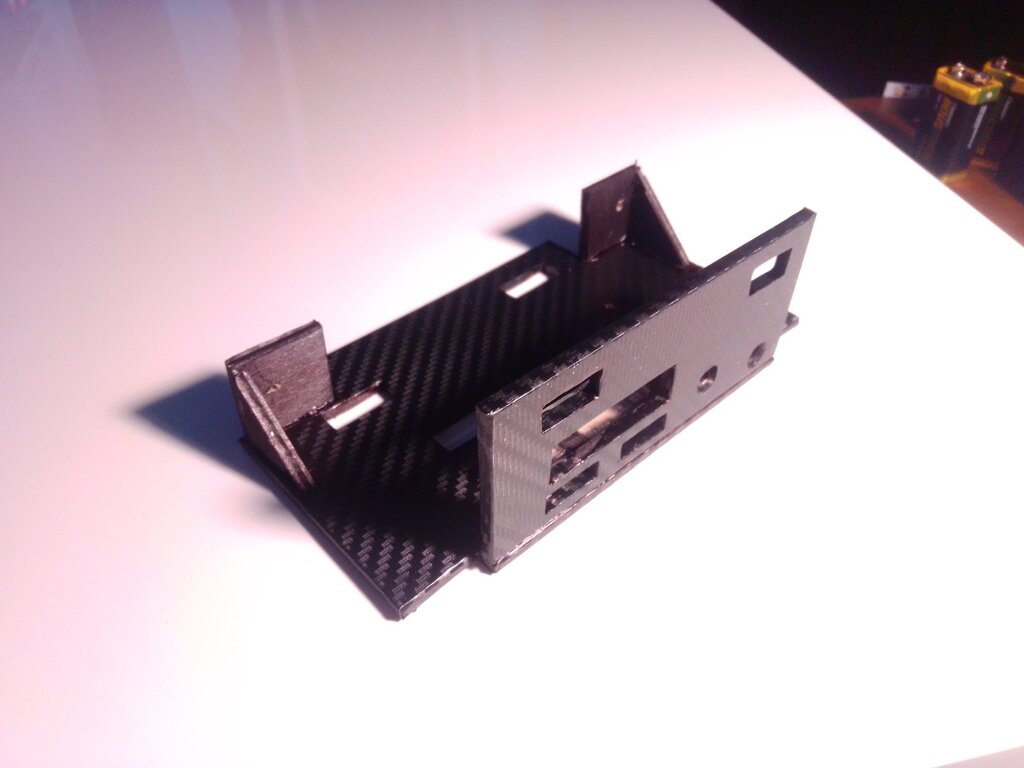

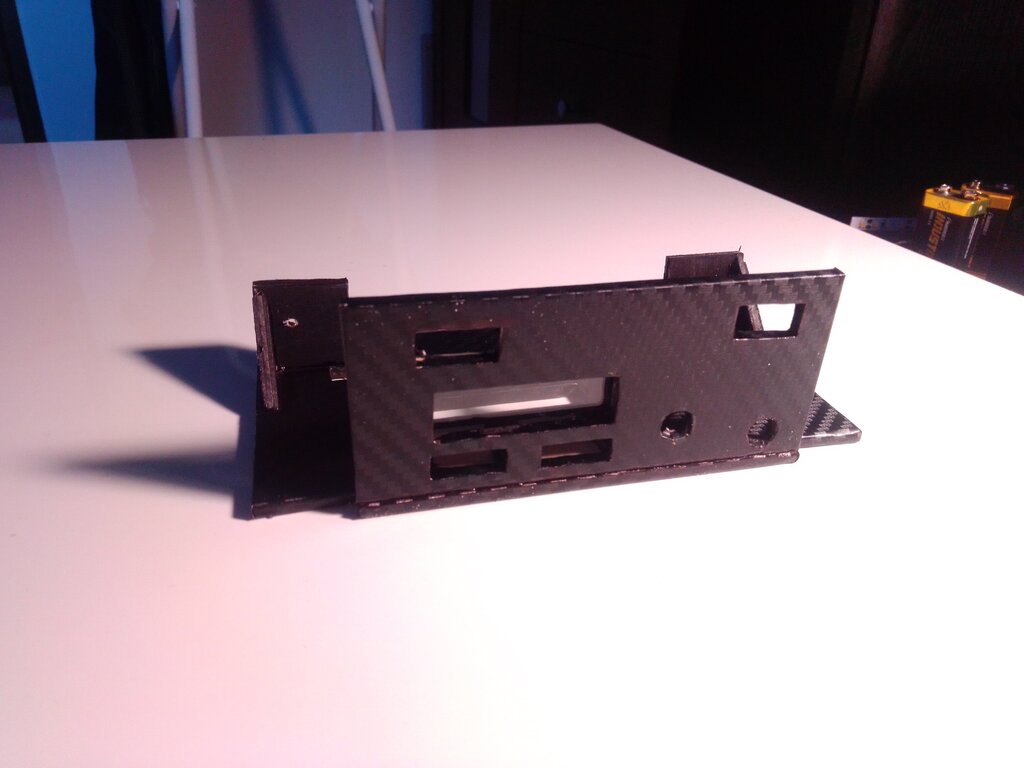

Wystrugałem coś takiego... (patrz zdjęcia)



Wszystko gra i buczy ładnie ale, jest jedno ale... Zasilacz buforowy - Ładowarka Micro USB 1A do Li-pol 18650 - na TP4056 w tym przypadku ładuje tylko dwa ogniwa 18650 połączone równolegle a nie cztery tak jak zakładałem na początku (trzech też nie chce ładować). Od razu daje sygnał dioda , że pakiet naładowany (sprawdzony miernikiem ma 3.50V) i nie ładuje. Jeżeli wyjmę z pakietu dwa ogniwa to następuje proces ładowania...

W czym tkwi problem??? Sam nie wiem... mam inny zestaw składający się z trzech pakietów 18650 i bez problemu ładuje, w internecie pełno przykładów jak 1s4P (cztery ogniwa połączone równolegle) ładują tą ładowarką... czy problem to same ogniwa? może inne tańsze o mniejszej pojemności będą się ładować , albo zastosować inny moduł ładowania z zabezpieczeniem.

Myślałem , ze jest ładowarka uszkodzona , ale mam dwie i mogłem przełączyć piny i sprawdzić. Często takie moduły są zepsute, wczoraj wymieniałem przetwornicę bo była padnięta i nie można było regulować napięcia...

I tak trzy kroki do przodu a dwa do tyłu ?
