Samolot z drukarki

[Filip Neder]

W dniu 16.05.2022 o 19:47, japim napisał:

Jaki profil

Chodziło ci o profil skrzydła czyli jak są wygięte a nie o przekrój tak?

[Vesla]

Profil to przekrój na lini cięciwy równoległej do osi kadłuba. (Poprawcie mnie jeśli coś przeoczyłem).



[Filip Neder]

21 godzin temu, Vesla napisał:

Profil to przekrój na lini cięciwy równoległej do osi kadłuba.

Czyli dobre zdjęcie dałem

[jarek_aviatik]

3 godziny temu, Filip Neder napisał:

Czyli dobre zdjęcie dałem

Hmm

Filip, jak to napisać delikatnie, abyś się nie zniechęcił, ale abyś zaczął słuchać dobrych rad.

Powtórzę z mojego poprzedniego postu w tym wątku. Znajomość programu 3D nie jest kluczem do sukcesu, że zaprojektujesz dobrze latający model.

Planujesz latające skrzydło typu PLANK





Ten typ latającego skrzydła potrzebuje zastosowania specjalnego profilu.

Z tego co widzę projektujesz w Blenderze, zacny program, ale nie bardzo się nadaje do projektowania modeli latających.

Nie wiem czy ma możliwość importu plików typu *.dat lub innych typu CAD, abyś np. zaimportował dobry profil skrzydła.

Projektujesz pod druk 3D, a stosujesz profil typu CRD jak do pianki (CRD = Co Ręka Da)



Mogę Ci zrobić jakiś szybki projekt na profilu KFm - skrzydło

Zrobisz sobie kadłub w blenderze i wydrukujesz, i połączysz ze skrzydłem.

Będzie na prawdę tanio.

Depron lub EPP kosztuje grosze.

Filmament do druku modeli tani nie jest, a troch go zużyjesz.



Co Ty na to?



EDIT

Inna opcja szybko i tanio

zrób np TOTO-0 Motylastego: http://motylasty.pl/toto000a.html

Zamiast skrzydła z profilem Clark Y zrób skrzydło z profilem np. KFm-3



Edytowane 19 Maja 2022 przez jarek_aviatik
uzupełnienie

[Filip Neder]

3 godziny temu, jarek_aviatik napisał:

Filmament do druku modeli tani nie jest, a troch go zużyjesz.



Korzystam ze szkolnego więc mam za free



3 godziny temu, jarek_aviatik napisał:

Mogę Ci zrobić jakiś szybki projekt na profilu KFm - skrzydło

Pokaż mi o co chodzi i sobie poprawie, z góry dzięki za radę.

[japim]

Druk profilu kfm na drukarce 3d to profanacja. Lepiej podeslij współrzędne jakiegos NACA 23012 albo SIPKIL.

[Filip Neder]

1 minutę temu, japim napisał:

Druk profilu kfm na drukarce 3d to profanacja

Czemu?

A orca lata chyba na normalnym profilu nie widać tam żadnego wcięcia

[japim]

Filip? Czy Ty chociaz sprawdzasz co sie do Ciebie pisze? Wiesz jak wygląda profil kfm?

[Filip Neder]

7 minut temu, japim napisał:

Filip? Czy Ty chociaz sprawdzasz co sie do Ciebie pisze? Wiesz jak wygląda profil kfm?

[jarek_aviatik]

4 godziny temu, Filip Neder napisał:

Korzystam ze szkolnego więc mam za free



Pokaż mi o co chodzi i sobie poprawie, z góry dzięki za radę.

Tu jest link do strony z profilami  http://airfoiltools.com/search/index

Profil do latającego skrzydła typu PLANK, to takie, których współczynnik momentu pochylającego Cm > 0

Np. MH78 http://airfoiltools.com/airfoil/details?airfoil=mh78-il



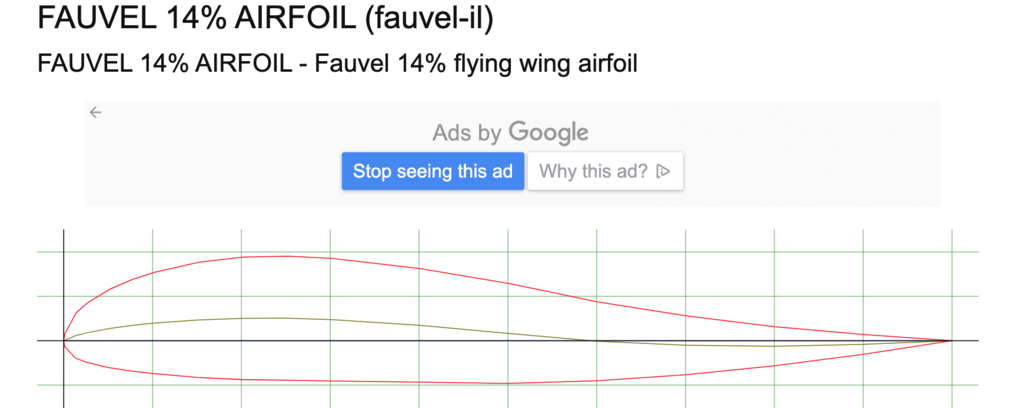

FAUVEL 14%









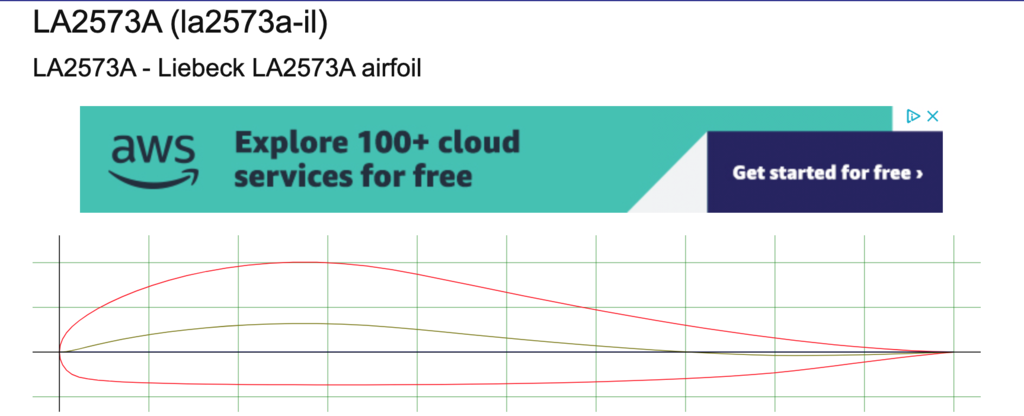

LA2573 - użyty w samolocie NASA Pathfinder https://www.nasa.gov/centers/armstrong/news/FactSheets/FS-034-DFRC.html







Może być profil PW51 po lekkiej modyfikacji.

I inne tego typu.











[japim]

Wydruk dużych plaskich powierzchni w orientacji innej niz poziomej jest skazany na porażkę. Dlatego drukowanie tak prostych kształtów na maszynie cnc to jak rozwiązywanie rownania 2+2 na komputerze kwantowym i do tego miec pretensje ze coś poszlo nie tak...



Profil kfm powstal do efektywnego wykorzystania plaskich plyt depronowych. Stosowanie profilu kfm w druku 3d to obraza i ooliczek dla całej społeczności drukarzy 3d.

[biedronas]

Hej Filip,

ciekawi mnie, na jakim etapie jest Twój projekt. Napisz, w którą stronę poszedłeś.



Odnośnie drukowania samolotów, też mam zamiar spróbować jak ta dziedzina modelarstwa lotniczego wygląda, ale na początek raczej będę celował w coś gotowego i sprawdzonego, czyli Pipera J-3, który jest dostępny za darmo (https://3dlabprint.com/shop/piperj3cub/)



Co do projektowania modeli pamiętaj, że aby samolot dobrze latał, trzeba mieć minimum wiedzy z dziedziny aerodynamiki i zasad projektowania modeli. W dronach za lot odpowiada głównie elektronika, kształt modelu nie jest aż tak istotny (oczywiście musi spełniać podstawowe wymagania). W przypadku samolotów jest już inaczej, kształt modelu ma bardzo istotny wpływ na to, jak model będzie latał. Warto sobie poczytać historię konstrukcji lotniczych, żeby się przekonać jak ciężką sprawą jest konstruowanie samolotów. Najlepszym przykładem jest chyba me 210 / 410. Messerschmitt me 210 powstał jako następca bf 110. Początkowe egzemplarze były bardzo niestabilne w locie  i ciężkie w pilotażu. Po kolejnych poprawkach samolot w końcu nadawał się w końcu do latania a projekt został przemianowany na me 410. Na pierwszy rzut oka oba modele są bardzo podobne, a jednak te drobne różnice sprawiają, że latają zupełnie inaczej.



W którejś książce Wiesława Schiera z serii "Miniaturowe lotnictwo" (niestety nie pamiętam w której, jeśli ktoś wie, niech podpowie) są podane podstawowe informacje z zakresu projektowania modeli latających. Warto tam zaglądnąć, bo informacje są podane w sposób bardzo przystępny. Jeśli mieszkasz w Krakowie, to możesz spróbować pożyczyć tę książkę w którejś z bibliotek (Biblioteka Kraków, Biblioteka Wojewódzka, Biblioteka Jagiellońska).

[Jarek1925]

No i tak kończy się kolejna z rzędu historia. Zamiast pójść prostą drogą to robienie sobie za wszelką cenę pod górkę. Pierwsze to wybór tak małego modelu, dwa to drukowanie go a trzy to wzięcie pod uwagę że to na początek nauki latania. Na Facebooku też był już ktoś kto chciał zbudować silnik odrzutowy za pomocą wiertarki i szlifierki, nawet już porobione były obliczenia tylko notes zaginął. Był też ktoś kto chciał zrobić samolot sterowany za pomocą internetu. Tam też była masa odpowiedzi, postów, rad i skończyło się niczym.

[Francka]

Do drukowania 3D najlepiej nadaja sie łodki , samochody  i czołgi  modele latajace mają inne wymagania  i potrzebne doswiadczenie  w lataniu .

Serwa 2 g są do modeli halowych o wadze 120 gram nie do modeli drukowanych .
