Mini frezarka CNC


robert.pilot
 Share

Recommended Posts

Witajcie.

Kupiłem sobie do "warsztatu" mini frezarkę PROXXON MF 70, przerabiam ją na sterowanie CNC za pomocą Arduino.

Temat sterownika i przeróbki już ogarnąłem. Jestem zielony w temacie i prosiłbym o pomoc w ogarnięciu oprogramowania i sterowania.

Do dyspozycji mam parę programów

  • Grbl
  • GrblGru
  • Mach 3
  • FreeCad

Czyli chciałbym zrobić projekt elementu, zapewne trzeba przerobić go na G code i frezować, niby proste...

Jeśli możliwe bardzo proszę o podpowiedzi co z czym...

Z góry Wielkie dzięki.

Link to comment
Share on other sites

1/ Proponuję zerknij na YouTube jak to zrobili inni

2/ oceń który projekt jest Tobie najbardziej przyjazny i jak najlepiej opisany.

3/ powiel projekt i zrobione .



Szkoda czasu na odkrywanie Ameryki w sezonie lotnym :)







Link to comment
Share on other sites

18 minut temu, young napisał:

Szkoda czasu na odkrywanie Ameryki w sezonie lotnym :)

Wiatry szaleją, deszcze leją, warto odkrywać Amerykę....

Polatać się nie da...

Dzięki...

Link to comment
Share on other sites

Notabene to ta frezarka " miodzio" .

Ja swoje CNC robię na Samodzielnym sterowniku aby frezowanie szło poza pc czy laptopem . Skonczę po sezonie :).

wrzucaj info z postępu prac to i inni coś podpatrzą...

  • Upvote 1
Link to comment
Share on other sites

14 godzin temu, young napisał:

wrzucaj info z postępu prac to i inni coś podpatrzą...

Ok, namówiłeś mnie...

Jest wiele wariantów sterowania CNC, ja wybrałem sterowanie za pomocą laptopa i sterownika zrobionego na Adruino.

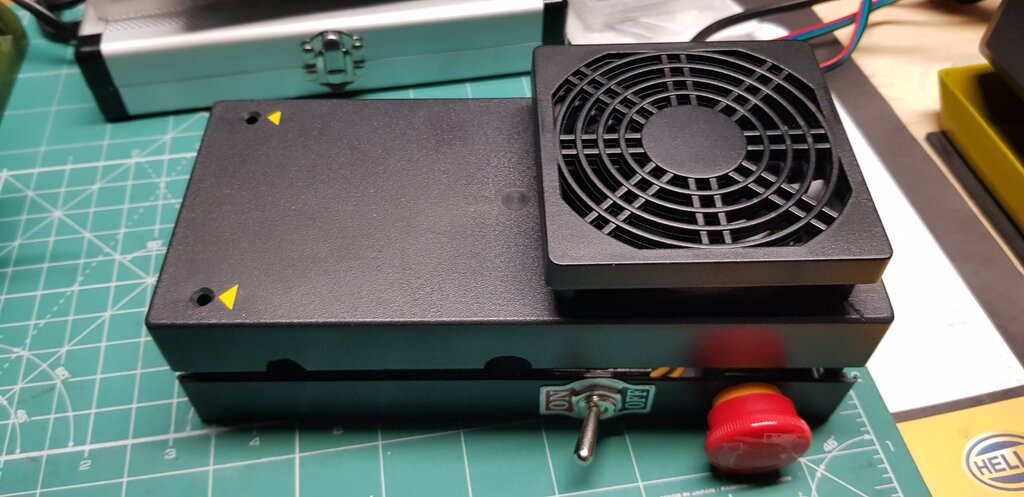

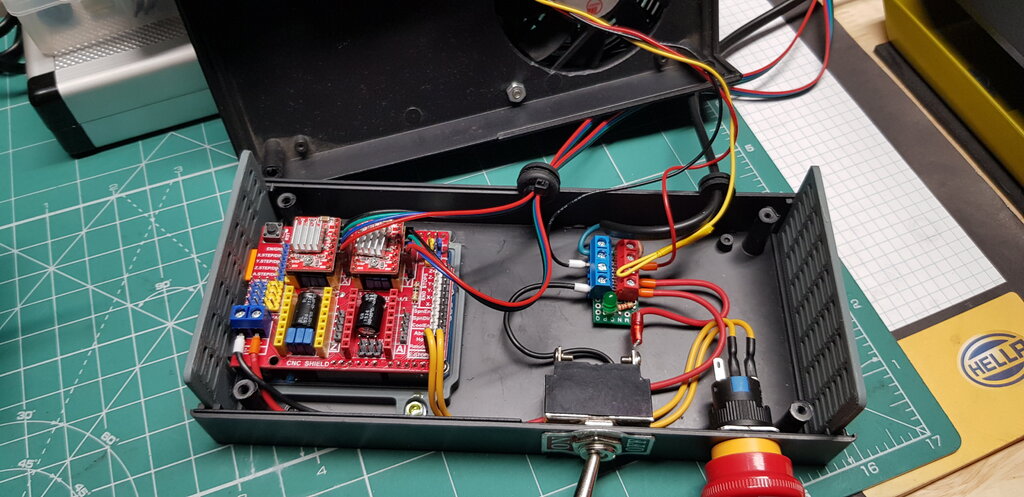

Sterownik kupiłem na portalu aukcyjnym, jest fajnie zrobiony w obudowie, dodatkowo osoba sprzedająca okazała się bardzo pomocna w konfiguracji i wszelkich informacji na dany temat (jestem totalnie zielony w tym temacie i dopiero się uczę).

Do napędu osi XY zastosuję silniki NEMA17, do osi Z silnik NEMA17 z dwustronnym wałem, dokupiłem drugi stół krzyżowy, który jest manualny, w razie potrzeby dorobienia prostego elementu zmieniam stół i oś Z będzie też manualna.

Silniki mocuję za pomocą dostępnych zestawów dedykowanych do frezarki i do danego silnika, oczywiście można zrobić sobie samemu np. na drukarce 3D, lub jak widziałem w sieci nawet na trytytki...😉, trzeba zwrócić uwagę pod jakie silniki są te zestawy, kupiłem najpierw pod inny model silnika NEMA23 i Chinczyk nie chce mi przyjąć zwrotu (jak coś to mogę sprzedać).

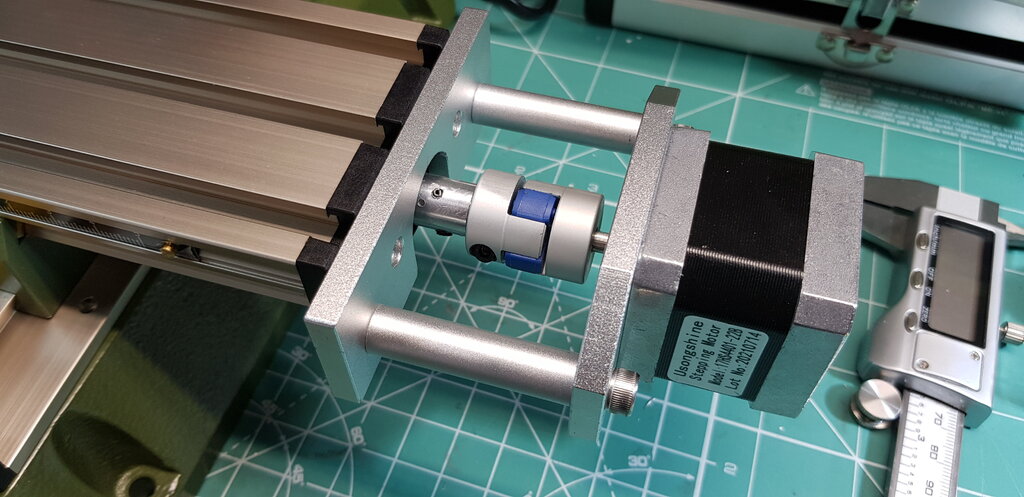

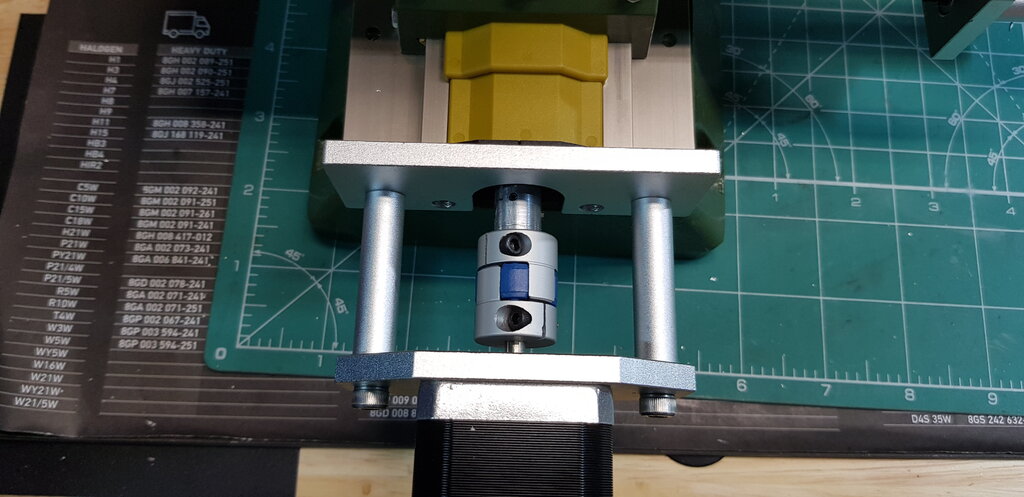

W zestawach zastosowano prosty sposób połączenia wału z osią, wystarczy przykręcić krążki do pokręteł, sposób ten może jest prosty ale jest to sztywne połączenie, więc wibracje gwarantowane. Ja zastosuję sprzęgło kłowe CNC bezluzowe, do tego połączenia muszę wytoczyć tulejki, co dziś będę czynił... CDN.






  • Upvote 1
Link to comment
Share on other sites

Godzinę temu, young napisał:

Fajnie że są gotowe elementy z aluminium, duże ułatwienie .



O tak, to ułatwia konwersję.

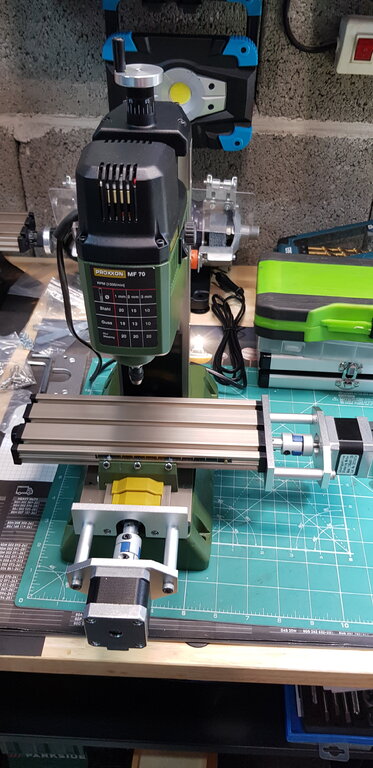

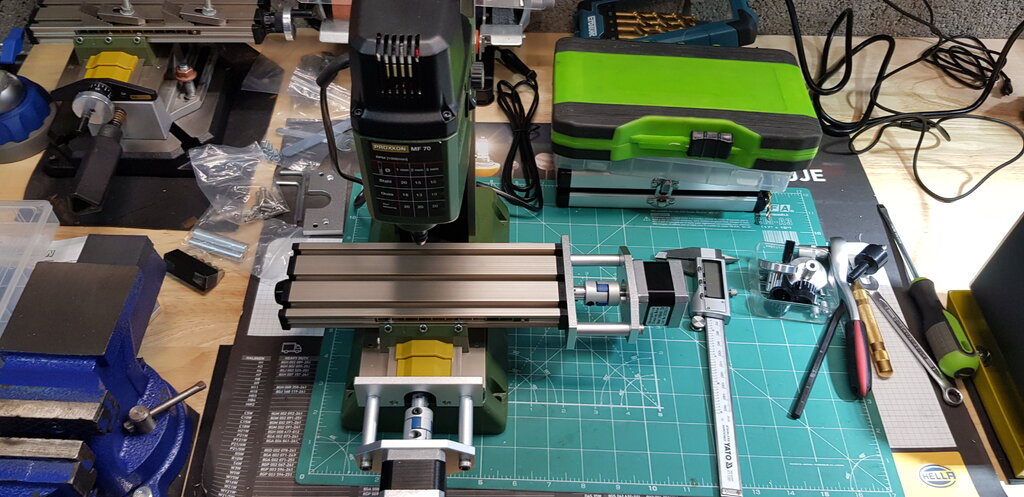

Dzisiaj zrobione oś X i Y.





  • Upvote 1
Link to comment
Share on other sites

Z mechaniką daję radę, gorzej z oprogramowaniem. Stworzyłem projekt w FreeCad i nie wiem jak przerobić to na GCode, są filmy na YT, ale robią to w innych wersjach programu i dodatkowo nie po polsku i już się gubię.  Walczę dalej...

Link to comment
Share on other sites

Możesz też spróbować Estlcam'a. Jeżeli masz projekt zapisany w dxf to bez problemu wygenerujesz ścieżki dla Twojej maszynki. Oczywiście trzeba poustawiać parametry i wgrać oprogramowanie do Arduino. Program ma też spolszczenie (w Setup/Basic settings)  więc dasz sobie radę. Jak wyskoczą jakieś problemy to pisz, pomogę.

  • Dzięki 1
Link to comment
Share on other sites

9 minut temu, e-mir napisał:

Możesz też spróbować Estlcam'a.

Ok, będę próbował. Jak dla mnie najważniejsze jest spolszczenie programu. Dziękuję.

Link to comment
Share on other sites

31 minut temu, micro napisał:

Pan Damian zrobił fajne tutoriale do FreeCada..

Właśnie uczę się z tych filmów, bardzo fajnie tłumaczone, zaprojektowałem już element, ale nie mogę znaleźć w jego filmach jak generować pliki do CNC.

Link to comment
Share on other sites

Jak masz trochę czasu i coś masz podstawy rysowania to proponuję fusion 360 . (Jedyna wada to że po angielsku) .

  • Upvote 1
Link to comment
Share on other sites

To w końcu co wgrałeś do tego arduino,Która wer.grbl .Ściągnij sobie trjal cam-bam jest po polsku można go używać 40 razy,potem ogranicza ilość kodu.Ma wiele opcji .

Link to comment
Share on other sites

3 godziny temu, Jano napisał:

To w końcu co wgrałeś do tego arduino,Która wer.grbl .Ściągnij sobie trjal cam-bam jest po polsku można go używać 40 razy,potem ogranicza ilość kodu.Ma wiele opcji .

Kupiłem kompletny sterownik, już  zaprogramowany, wystarczy podłączyć go do kompa i za pomocą programu GrblGru lub GrblLaser można przyciskami sterować. Chodzi mi o to, że chcę wykonać rysunek elementu, przerobić go na GCode, ustawić dane maszyny w programie i ma sama frezować.

Link to comment
Share on other sites

4 minuty temu, robert.pilot napisał:

Kupiłem kompletny sterownik, już  zaprogramowany, wystarczy podłączyć go do kompa i za pomocą programu GrblGru lub GrblLaser można przyciskami sterować. Chodzi mi o to, że chcę wykonać rysunek elementu, przerobić go na GCode, ustawić dane maszyny w programie i ma sama frezować.

Ustawienia maszyny (frez, posuw itp.) trzeba zrobić w programie , który generuje plik GCode.

Niestety w temacie maszyn CNC, to kiepsko opracowany temat (do drukarek 3D jest wiele slicerów).

Sam by obejść problem (cięcie) kupiłem devCad-a, bo ma moduł służący do robienia plików gcode i to prosty jak budowa cepa :) tylko po angielsku.

  • Dzięki 1
Link to comment
Share on other sites

10 minut temu, kulfon250 napisał:

Ustawienia maszyny (frez, posuw itp.) trzeba zrobić w programie , który generuje plik GCode.

I o to mi też chodzi. Pobawię się programami i zobaczę co jest najlepsze.

Link to comment
Share on other sites
