Plany SZD 24 Foka w RCM&E (UK)

[Andrzej Klos]

W Lutowym numerze RCM&E, ktory dotarl do Australii dopiero w tym tygodniu, ukazaly sie plany szybowca Foka 4.  Model jest w skali 1:4.5 i zaprojektowany jest przez jednego z najbardziej znanych w Wielkiej Brytanii modelarzy szybowcow redukcyjnych - Chris Williams.







A z kolei 26 lat temu kolega z pracy przywiozl mi z wakacji we Francji czasopismo Fly International.  Byl tam takze model Foka 4 ale maly 1.5m:







[zbjanik]

Link do filmu z tym pięknym modelem:





[RobRoy]

13 godzin temu, Andrzej Klos napisał:

Byl tam takze model Foka 4 ale maly 1.5m:



Jak sądzisz - czy jest szansa zrobić ten model w technologi ... styrodurowej ?   1,5m jak na razie by mi wystarczyło. Przy tej rozpiętości takie szybowce mają b. wąskie końcówki skrzydeł i jest mała szansa że będzie latał poprawnie. Czy w tych planach podane są profile skrzydła , czy tylko rysunek?

[Andrzej Klos]

Nie wiem czy nadaje sie do tej techniki; nie wiem jak dokladnie da sie odwzorowac profile.  Ale zawsze mozesz powiekszyc troche cieciwe koncowki i zastosowac np profil Patryka z ASK.  I nie zapomnij dac troche zwichrzenia.

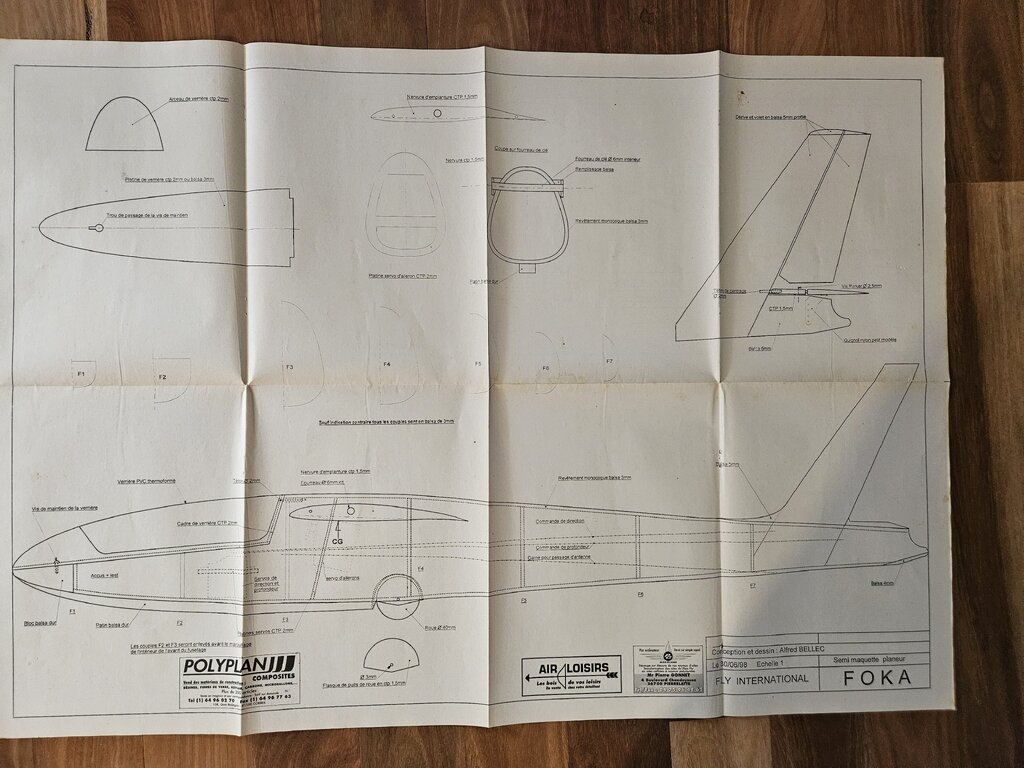

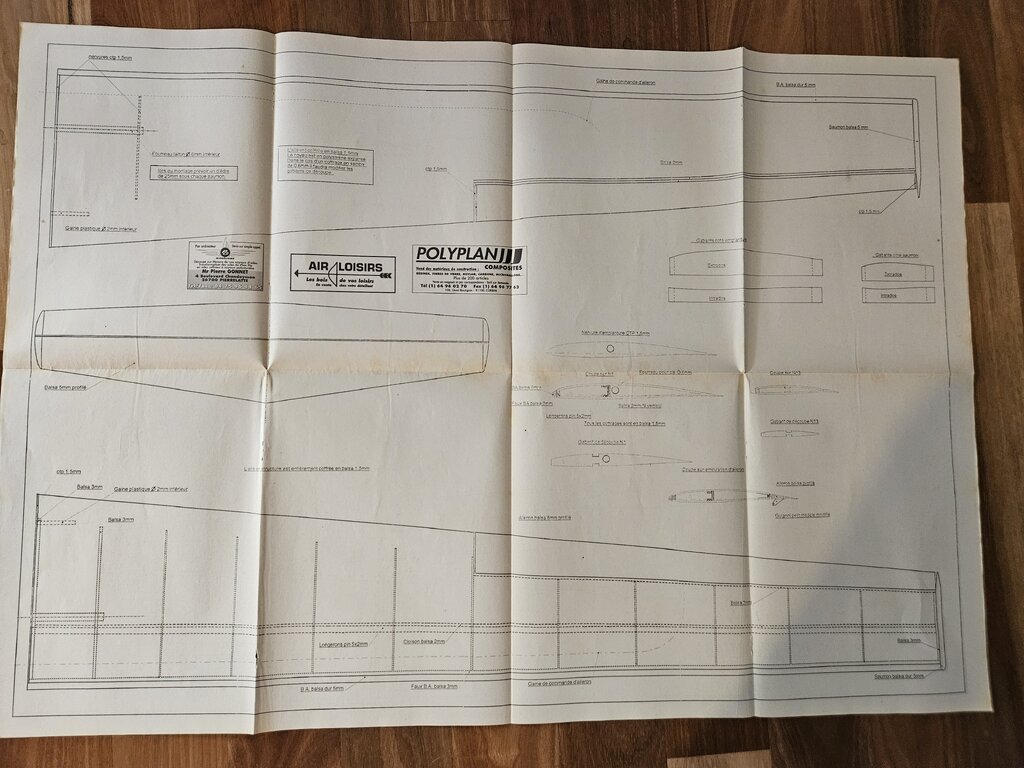

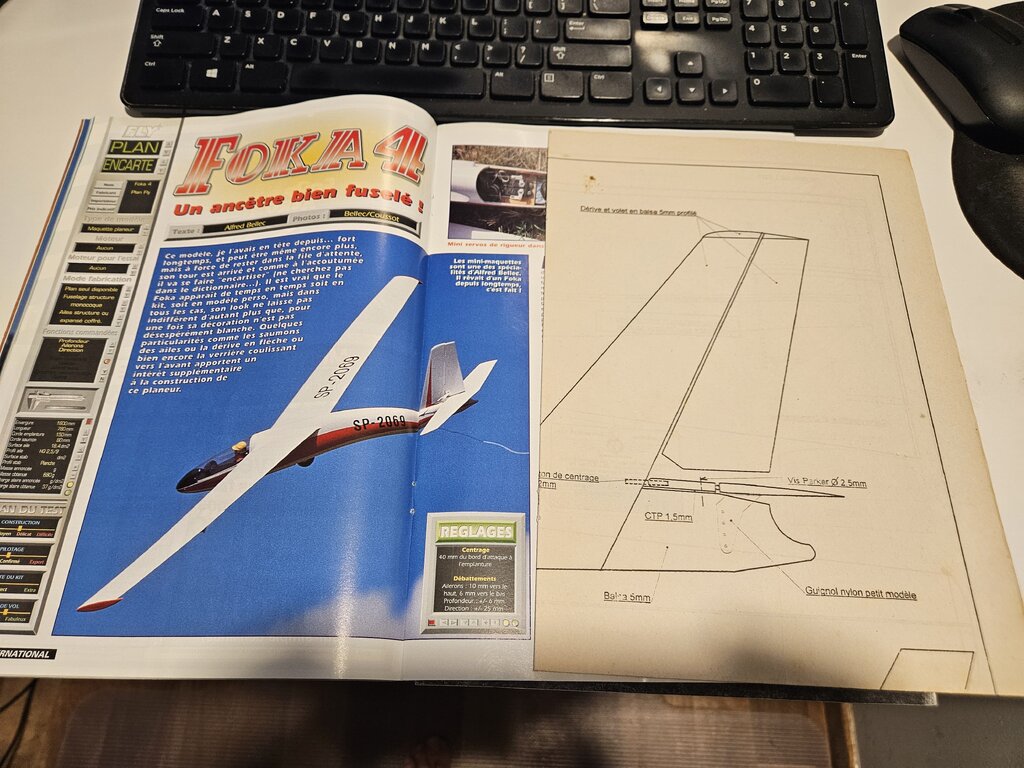

Plany wygladaja tak:

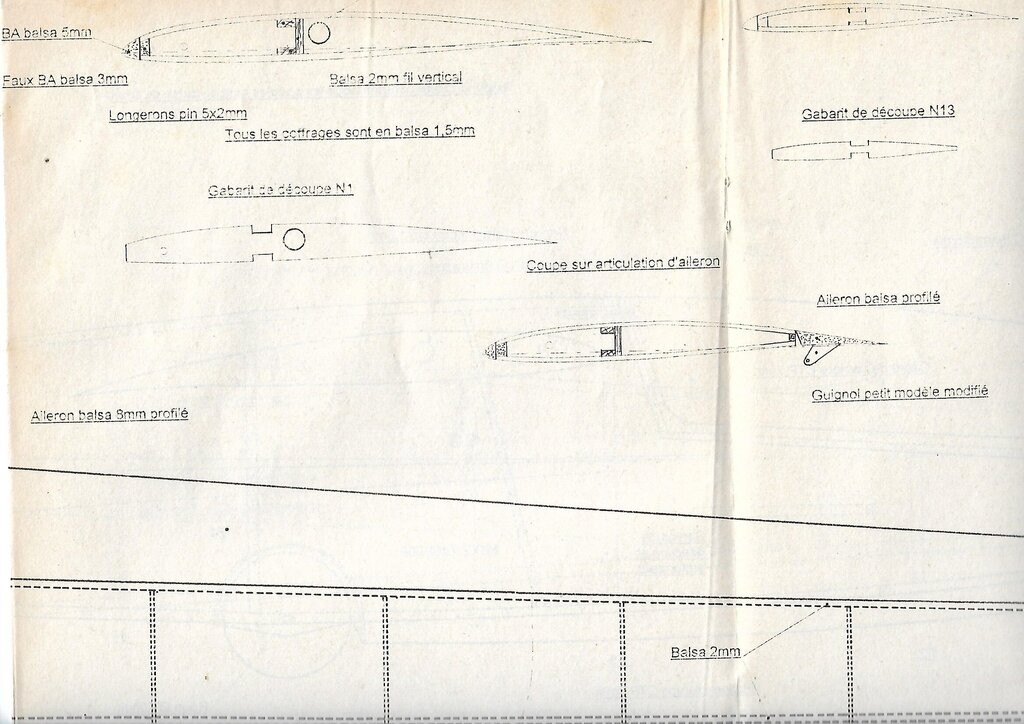

A tu jest skan profili, wygladaja ok jak na 26 letnie:





Nie wiem czy magazyn jeszcze instniej, probowalem znalesc ale nic nie znalazlem.  Jesli juz nie instnieje to moge plany zeskanowac i zamiescic na PFMRC, jesli intnieje to wysle Tobie.

[RMa]

Trochę w temacie. W miarę dobrze opracowane plany Foczki 1/10 są dostępne na Aerofred
https://aerofred.com/details.php?image_id=102613

[Andrzej Klos]

Radek,

To nie sa plany modelu ale plany SZD 24 Foka skala 1:1.  Widocznie nie zauwazyles - 1500cm a nie 1500mm?.  Takich jednostek uzywaja na Aerofred!  To ja umiescilem te plany na Aerofred po tym jak udalo mi sie wyciagnac kilkanascie niepublikowanych planow od wdowy po Zbigniew Luranc.  Inaczej,  pewnie poszlyby do kosza. To bylo ladnych kilkanascie lat temu.

[RMa]

Faktycznie, małe niedopatrzenie ?


43 minuty temu, Andrzej Klos napisał:

To ja umiescilem te plany na Aerofred po tym jak udalo mi sie wyciagnac kilkanascie niepublikowanych planow od wdowy po Zbigniew Luranc.

Wielkie Ci dzięki, bo na 100% skończyłyby na śmietniku.

[Andrzej Klos]

11 godzin temu, RMa napisał:

...

Wielkie Ci dzięki, bo na 100% skończyłyby na śmietniku.



Staram sie propagowac Polskie konstrukcje.  Oprocz wielu szybowcow wstawilem w ten weekend na Aerofred kilka Polskich samolotow.  Rysunki Polskich autorow byly doskonale ale sa malo znane na swiecie. Szkoda by bylo aby odeszly w zapomnienie.  Np jeszcze nie widzialem modelu RC PZL Kos czy Tarpan.  Moze w ten sposob kogos zmotywuje...



[Jerzy_R]

6 godzin temu, Andrzej Klos napisał:

Np jeszcze nie widzialem modelu RC PZL Kos czy Tarpan

"Jakiś" tam model Tarpana jest na forum



[Andrzej Klos]

46 minut temu, Jerzy_R napisał:

"Jakiś" tam model Tarpana jest na forum





Oczywiscie wiem o tym ale myslalem o czyms troche bardziej redukcyjnym?...

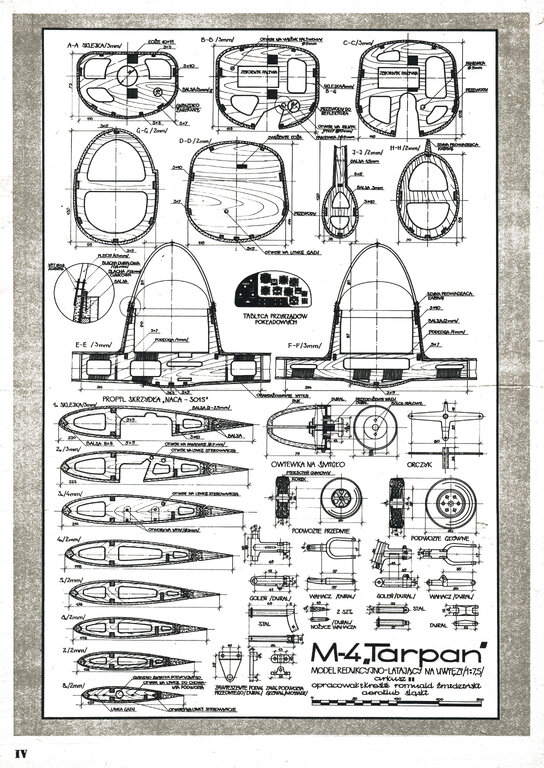

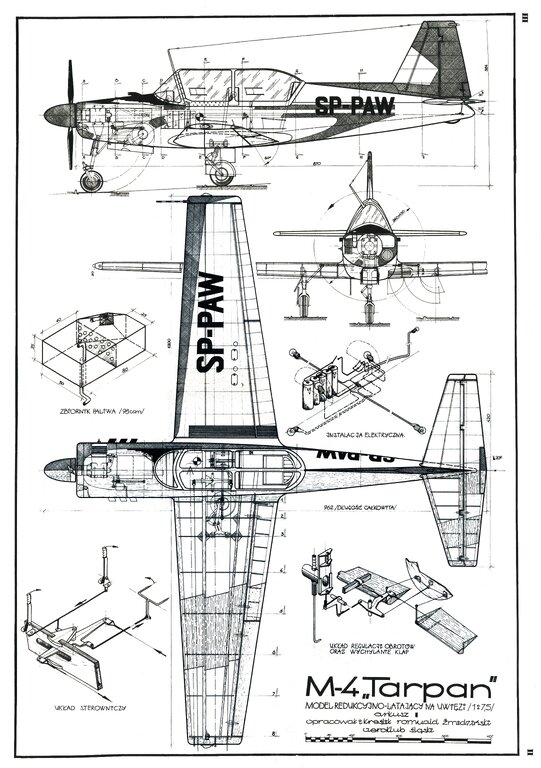

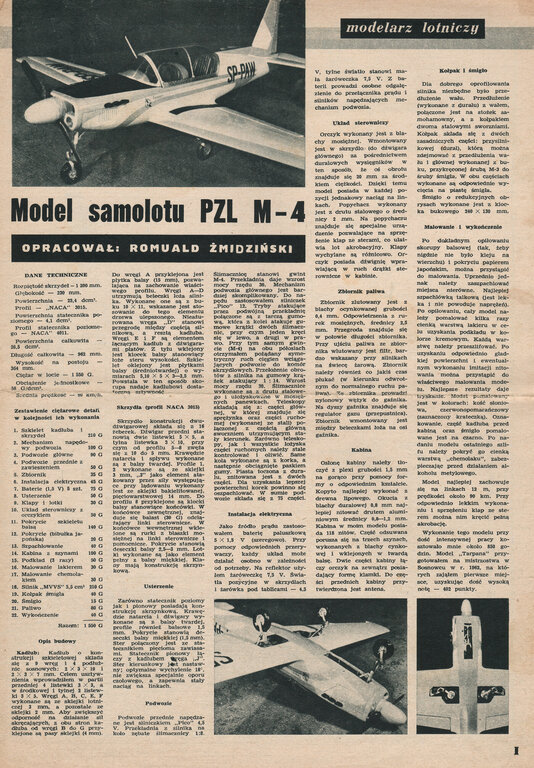

Jest tez model na uwiezi jak na rok 1963 calkiem niezly.  No ale konstrukcja ma juz ponad 60 lat...







[young]

Ten model że.zdjecie piękny ! Robi wrażenie i te lata

[RobRoy]

W dniu 20.04.2024 o 23:46, Andrzej Klos napisał:

Nie wiem czy nadaje sie do tej techniki; nie wiem jak dokladnie da sie odwzorowac profile.



Z tymi polskimi szybowcami jest taki problem, że są doskonałe – jako szybowce i dlatego tak trudne … w budowie ich modeli. O ile odwzorowania kadłubów nie stanowi problemu , to skrzydła – długie , wąskie ….

Aby to uchwycić trzeba budować modele …,chyba powyżej 2,5 m. Dlatego nie są tak popularne w budowie jak inne szybowce, bardziej toporne ale bardziej „modelarskie”.

Porównywałem ostatnio Grunau Baby (1931) i polskiego Komara (1933), konstrukcje podobne, ale wykonanie modelu Komara nastręcza znacznie większe trudności. Ciekawe, do jakiej cięciwy końcówki skrzydła Komara można zejść, żeby model dobrze latał …. I na jakim profilu?



Na tym filmie

https://www.youtube.com/watch?v=zMeQo8kdhwg

model Grunau Baby lata na HQ 35/12. Profil Foki jest bardzo podobny (tylko cieńszy).

Jaka może być najmniejsza cięciwa tego profilu żeby model latał poprawnie ? Ktoś się orientuje ?

[ToMarkov]

W dniu 20.04.2024 o 04:44, Andrzej Klos napisał:

W Lutowym numerze RCM&E, ktory dotarl do Australii dopiero w tym tygodniu, ukazaly sie plany szybowca Foka 4.  Model jest w skali 1:4.5

Andrzej , jesteś w stanie wrzucić tu zdjęcie tych planów foki 1:4,5 - chciałbym zerknąć okiem na te plany. Dzięki

[Andrzej Klos]

7 godzin temu, ToMarkov napisał:

Andrzej , jesteś w stanie wrzucić tu zdjęcie tych planów foki 1:4,5 - chciałbym zerknąć okiem na te plany. Dzięki

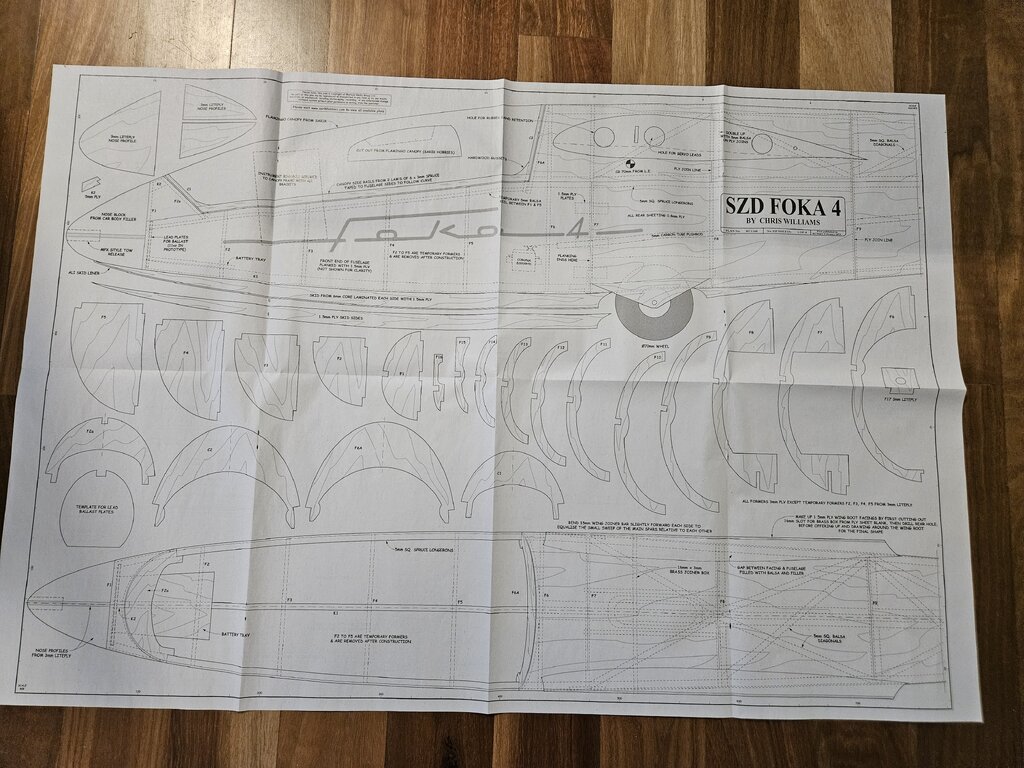

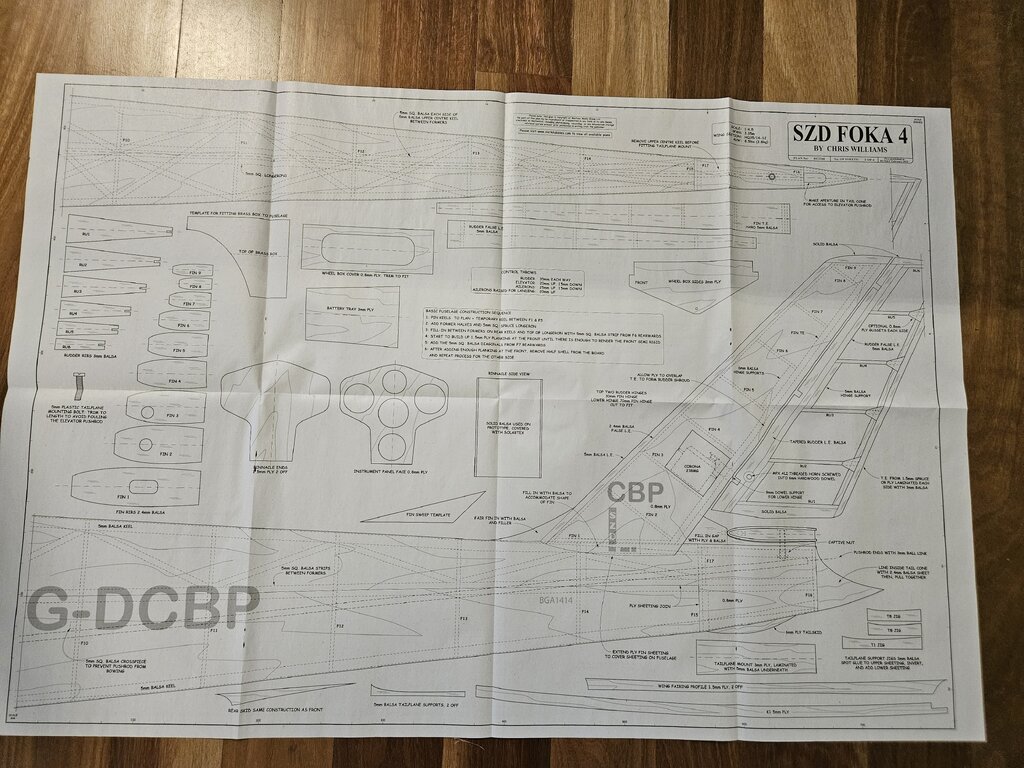

Jestem w stanie ?:













To jest czesc pierwsza kadlub, skrzydlo w nastepnym numerze.



Tylko nie pytajcie mnie o scany bo tego nie zrobie, trzeba kupic.



[Andrzej Klos]

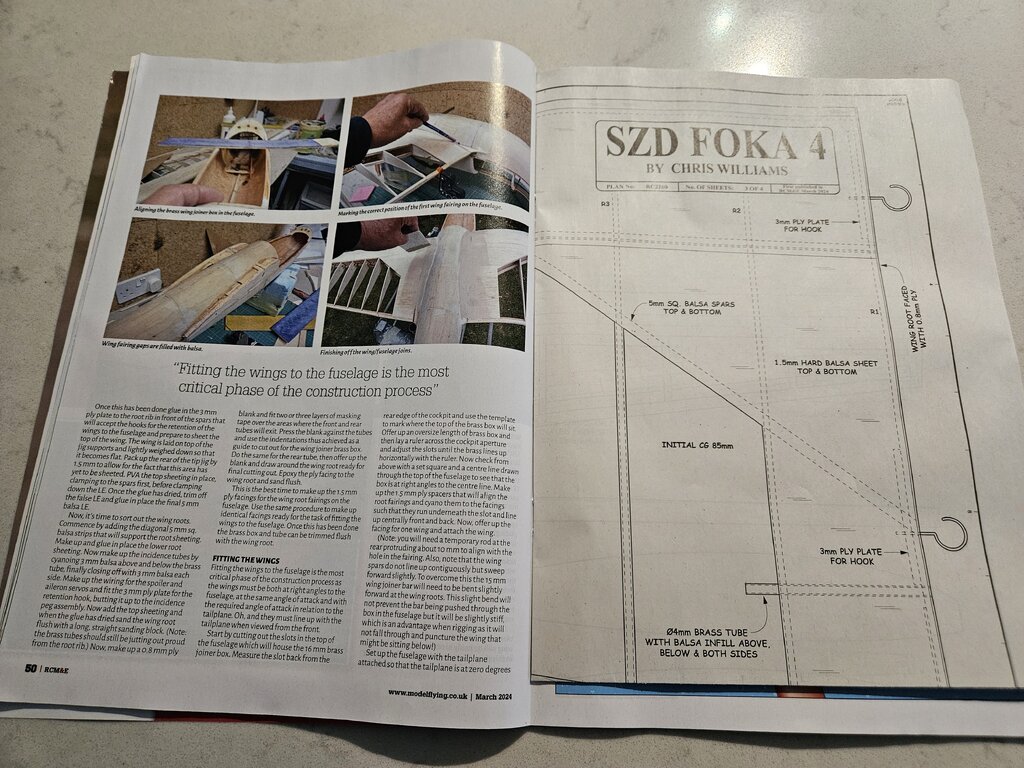

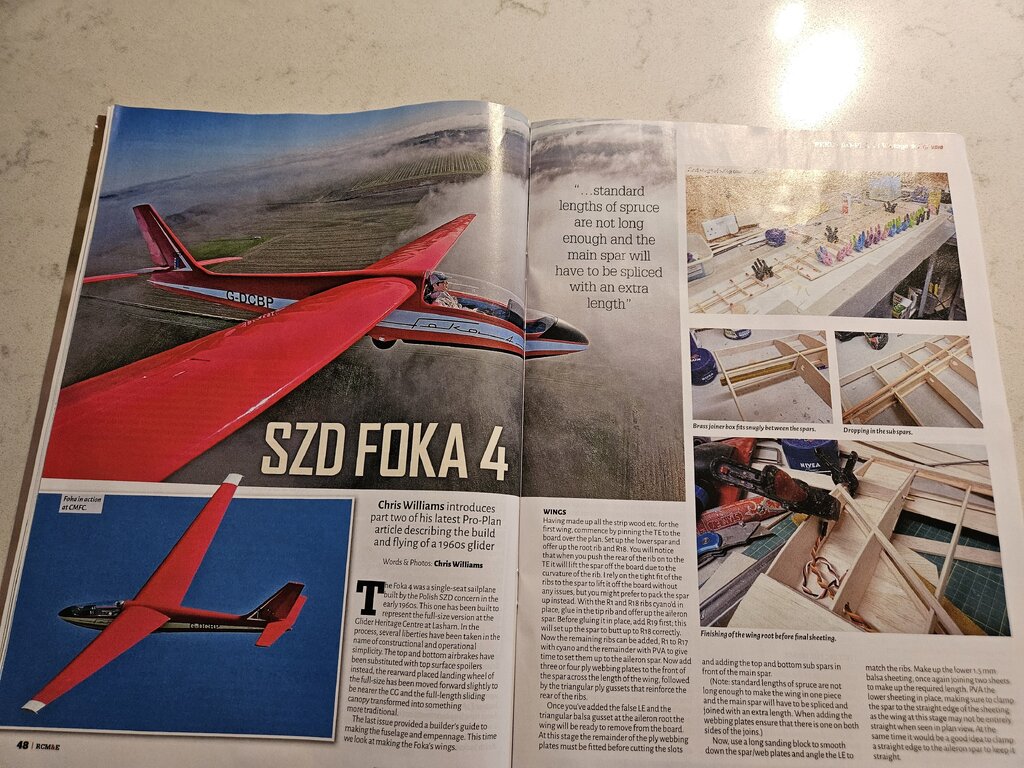

Koncowy artykul w RCM&E March 2024 o budowie i plany SZD24 Foka 4:
