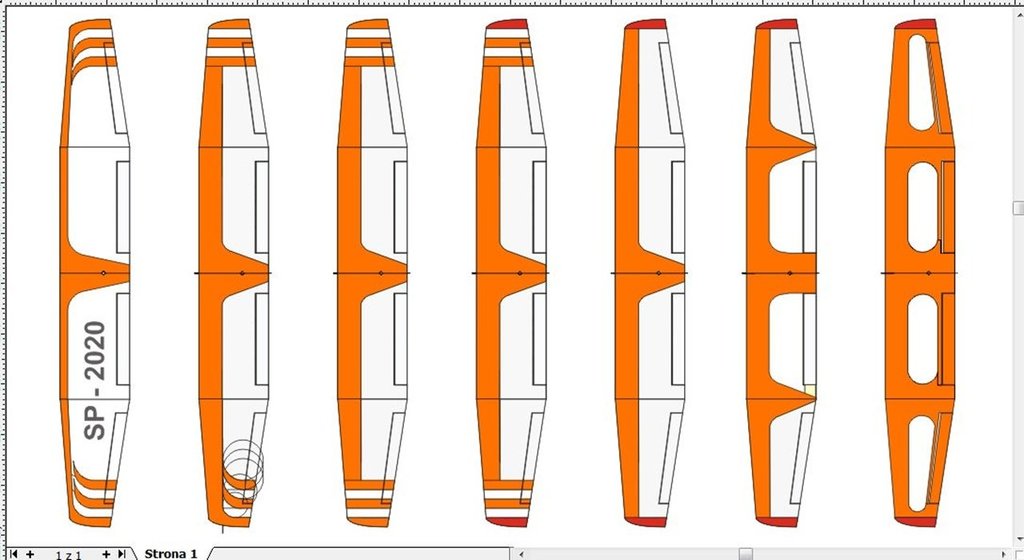

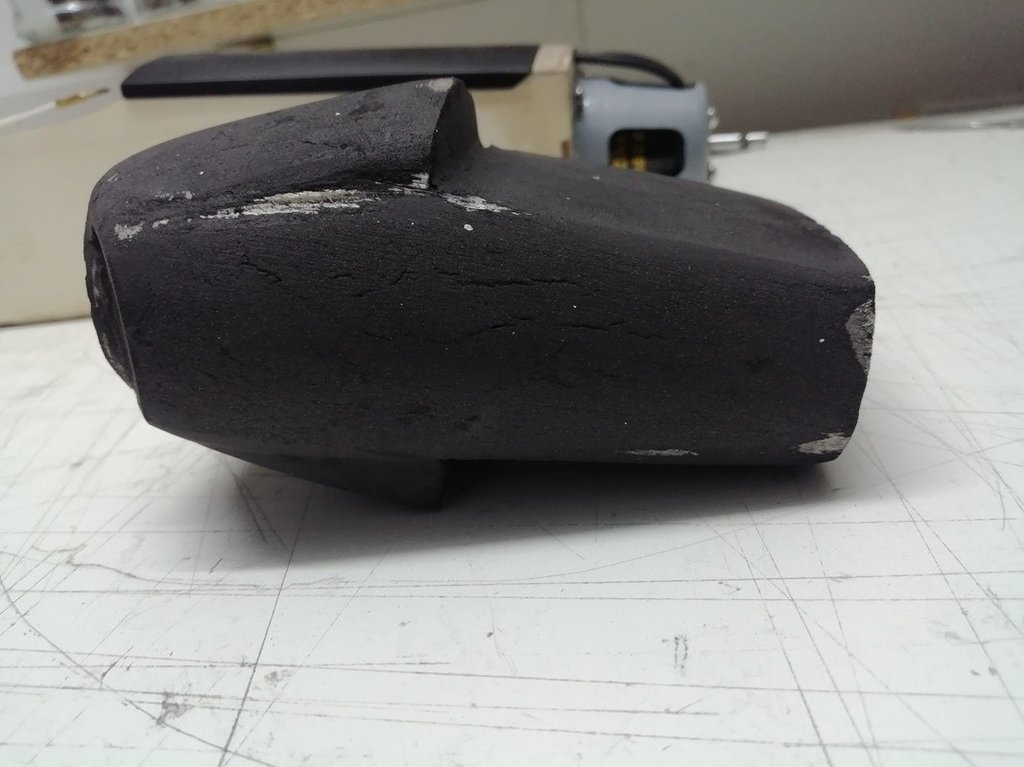

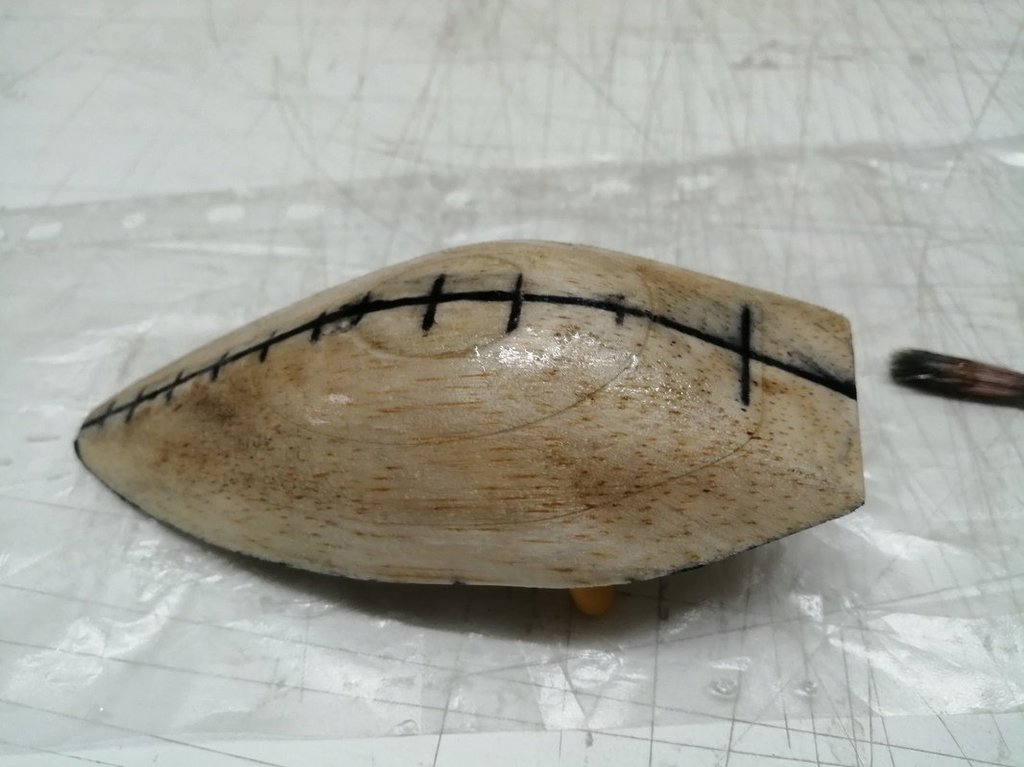

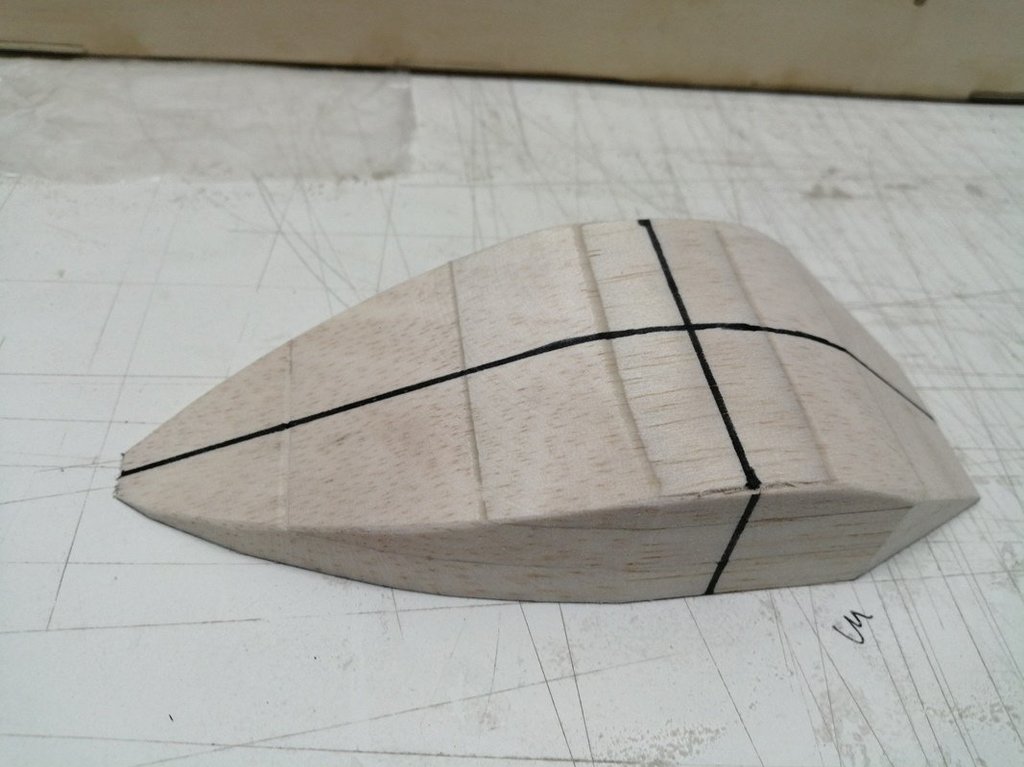

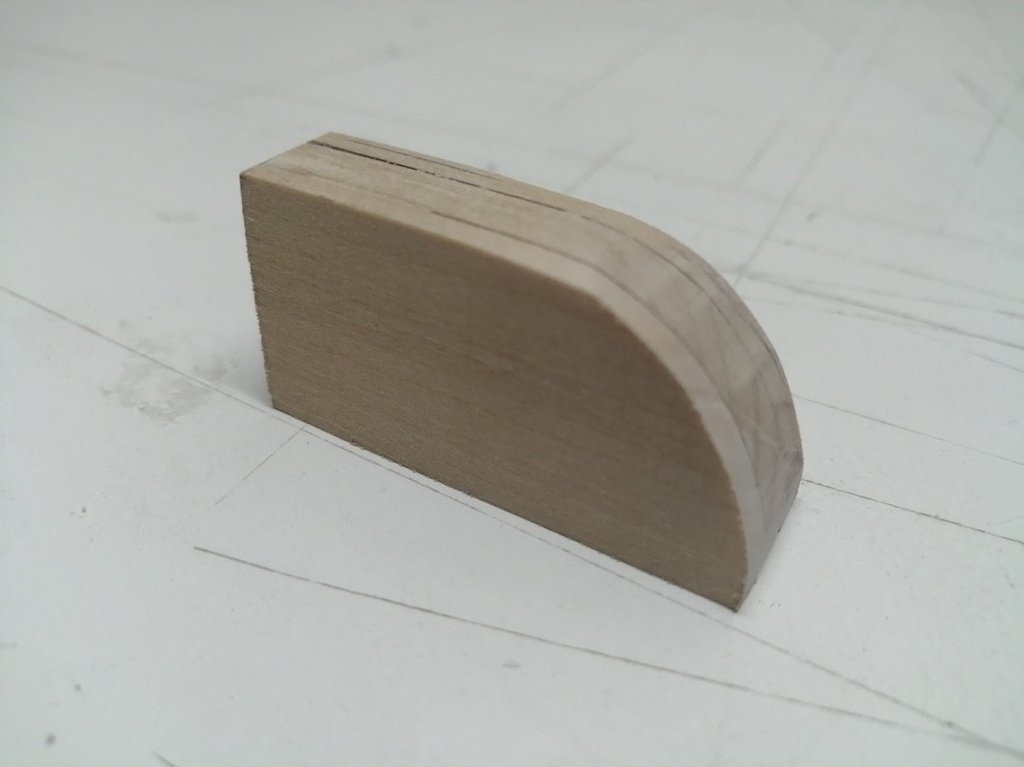

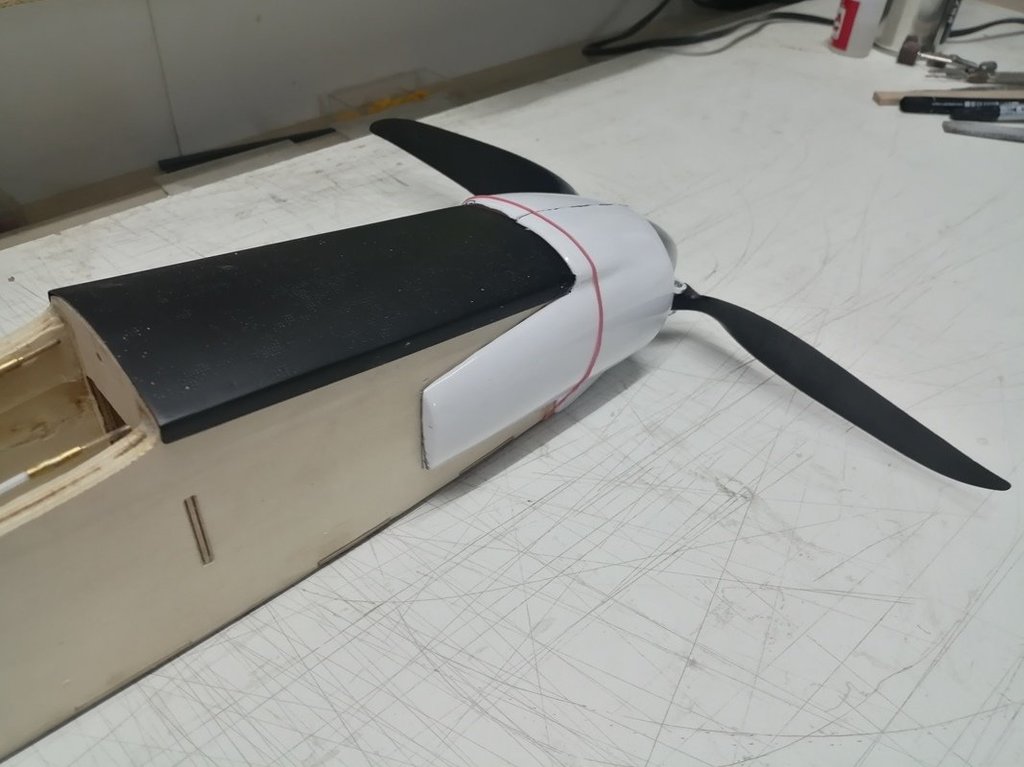

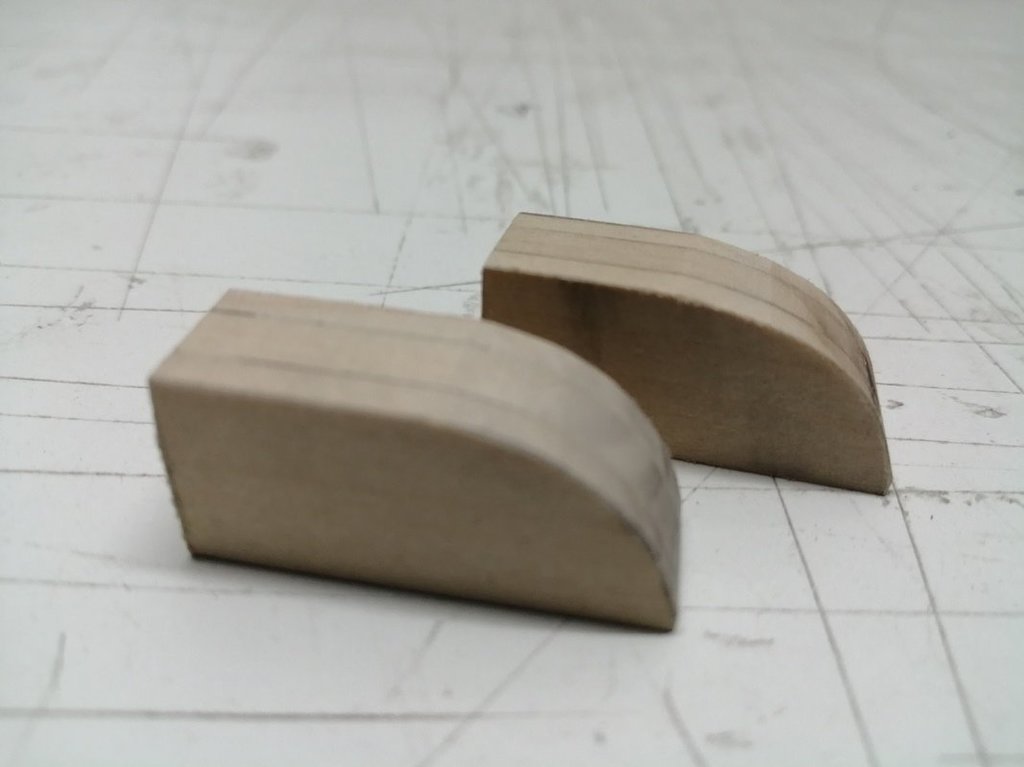

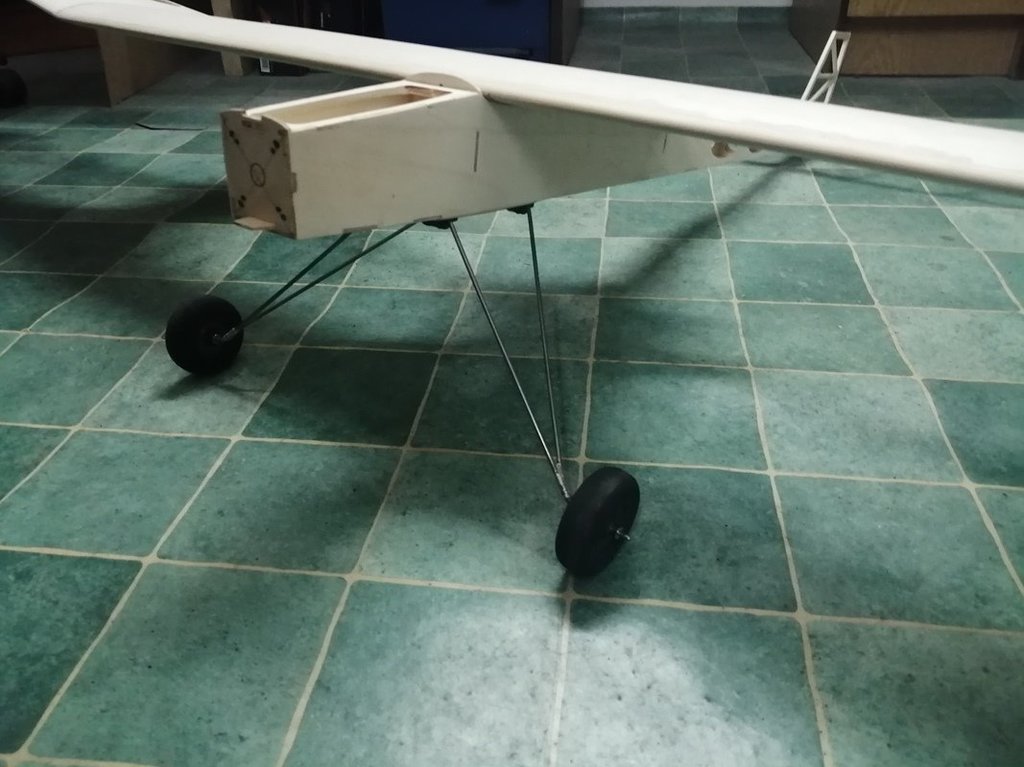

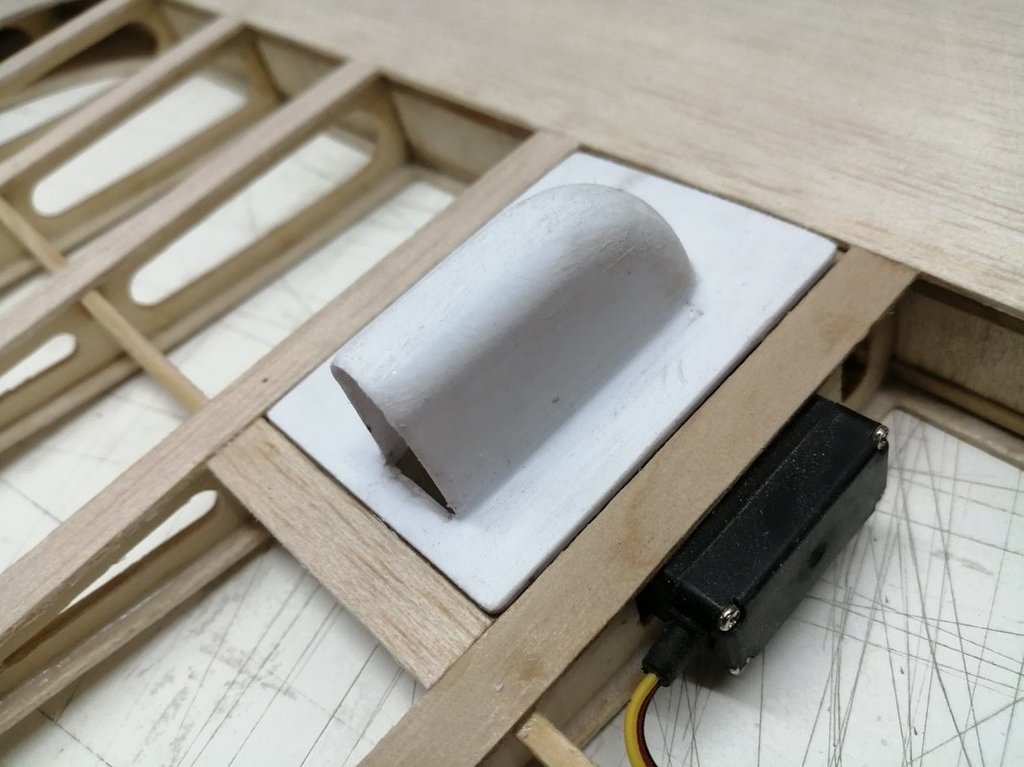

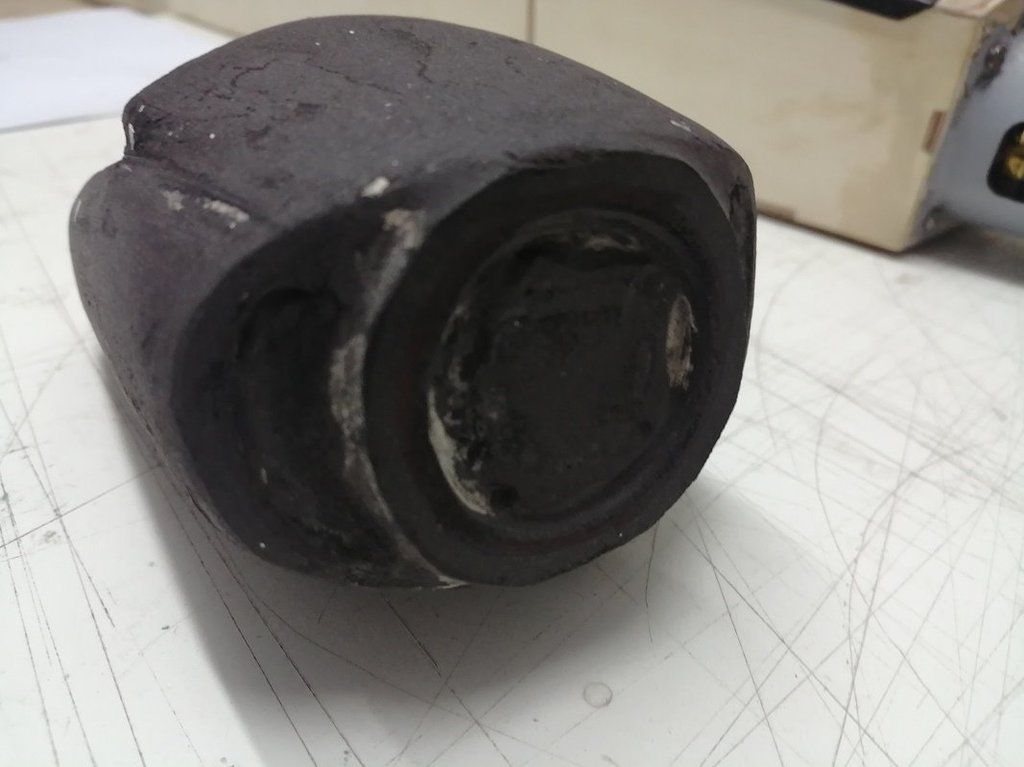

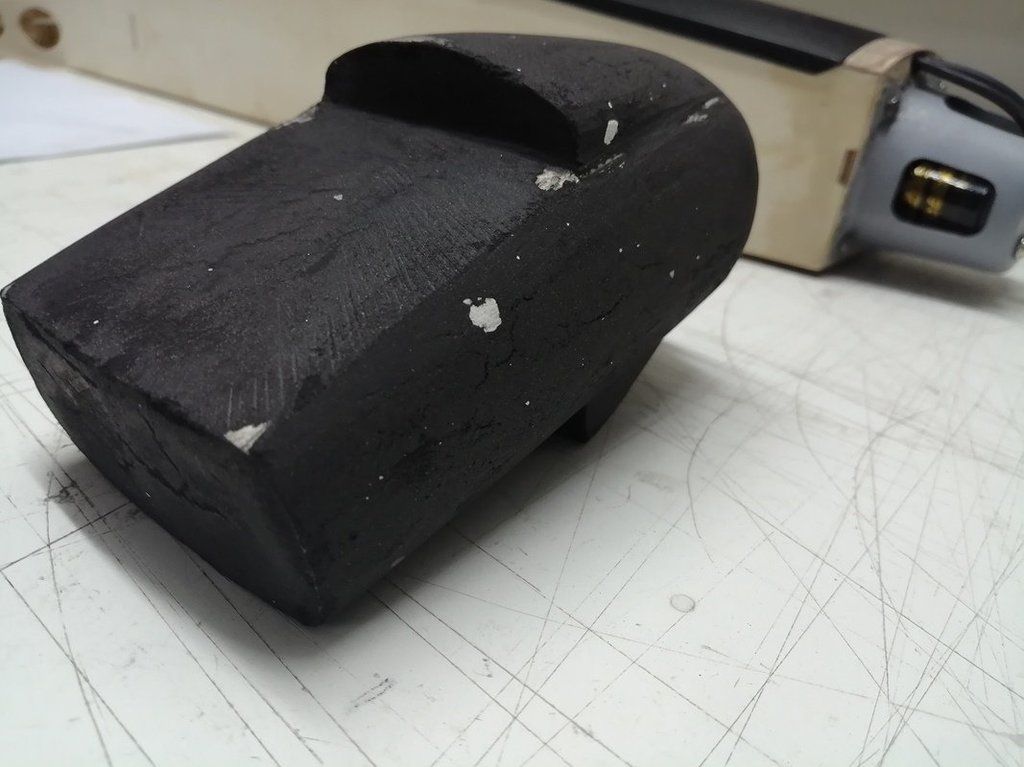

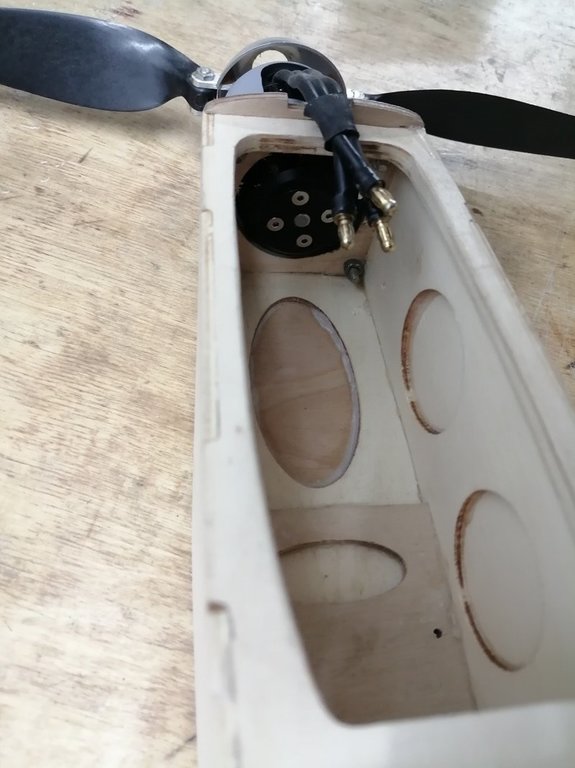

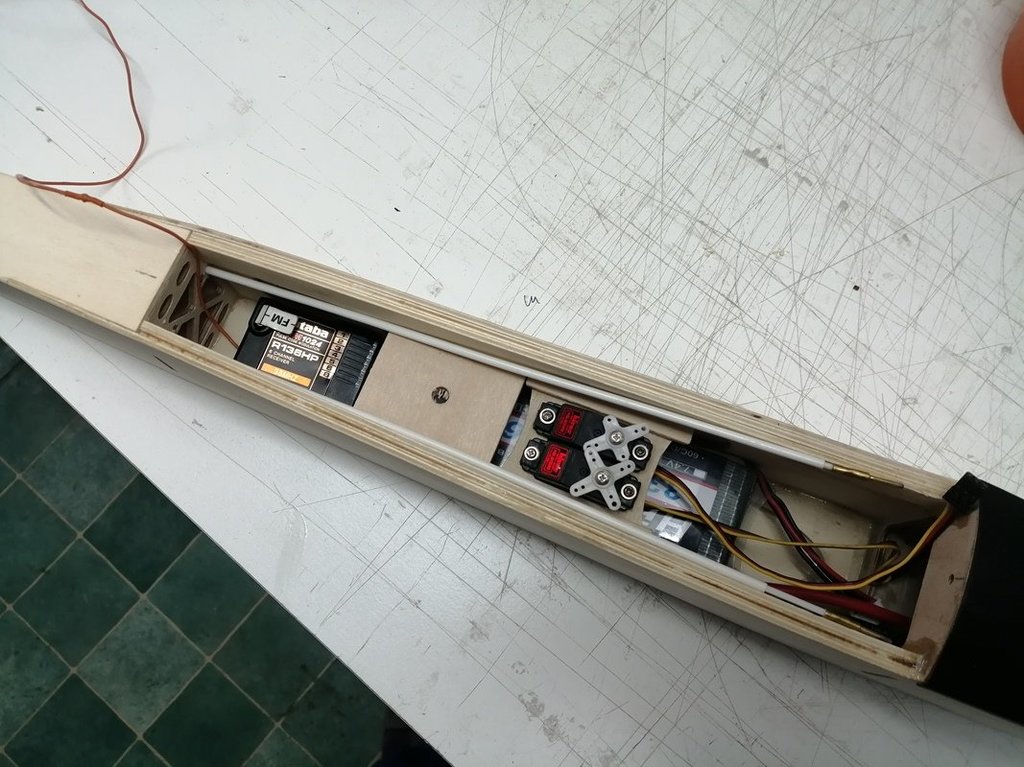

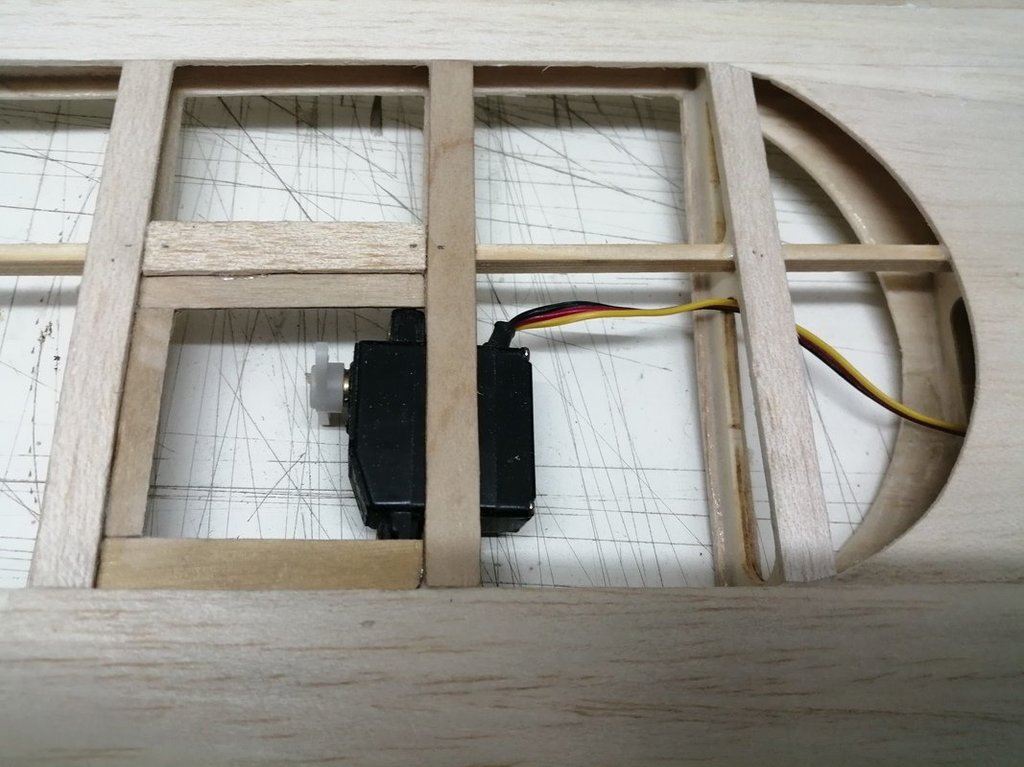

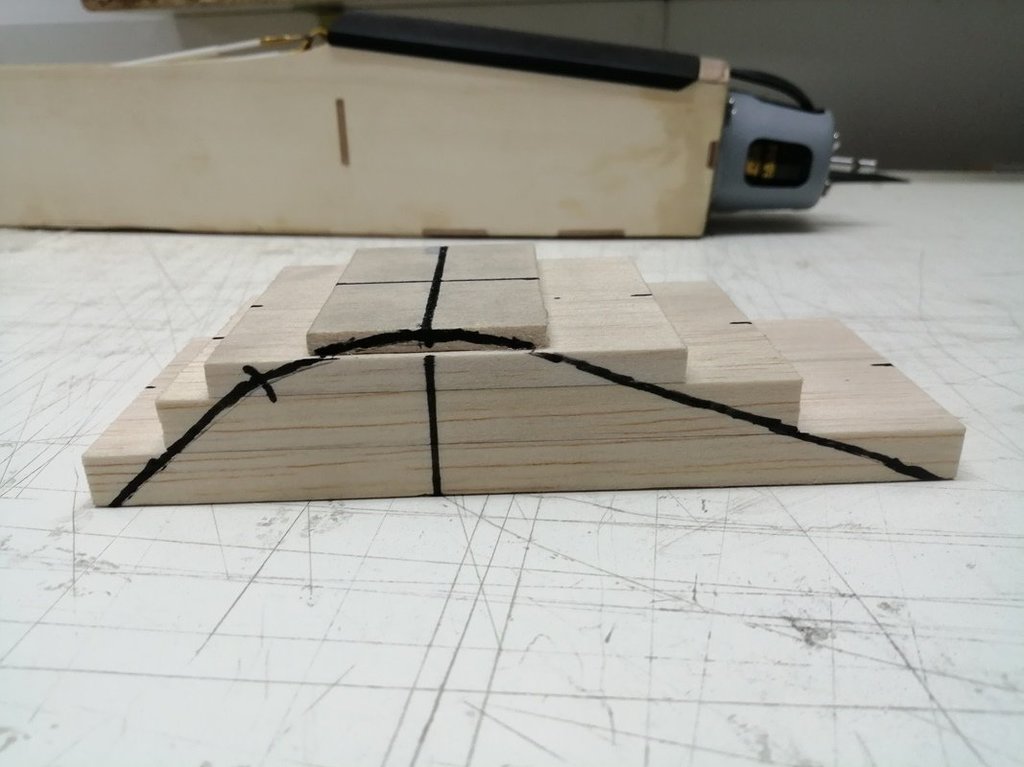

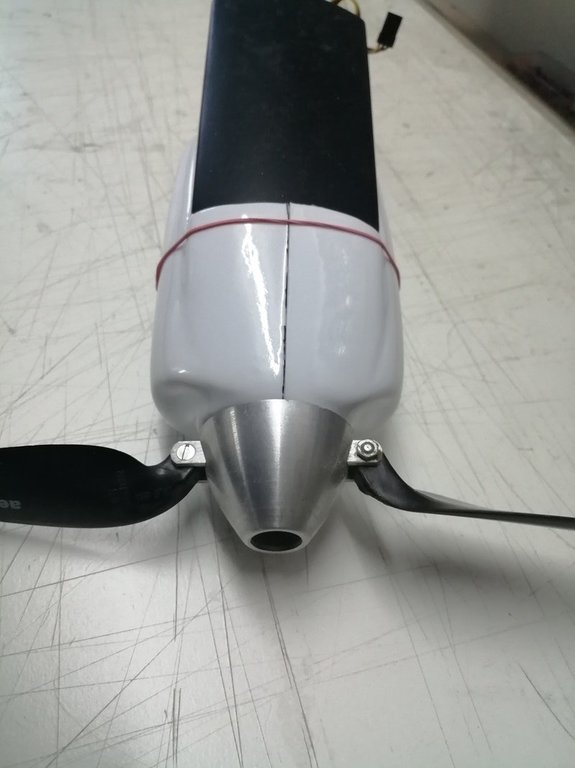

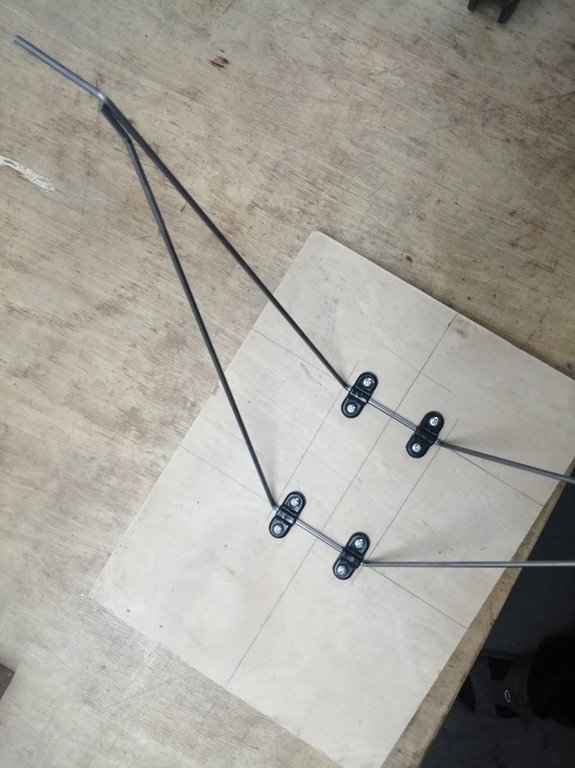

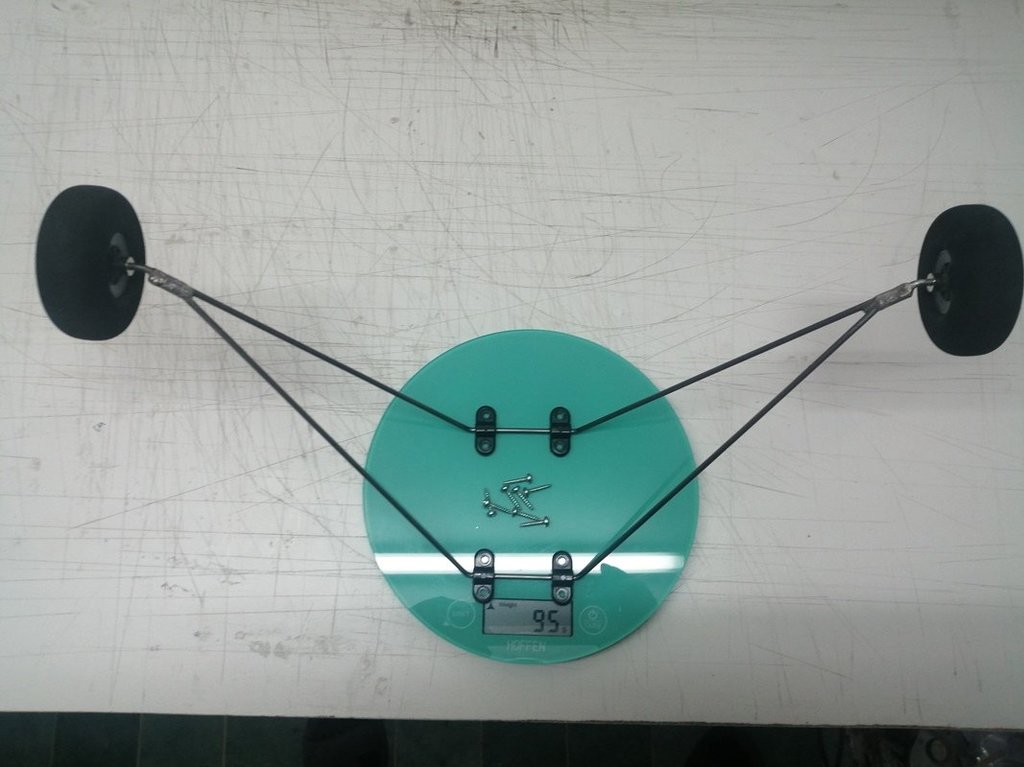

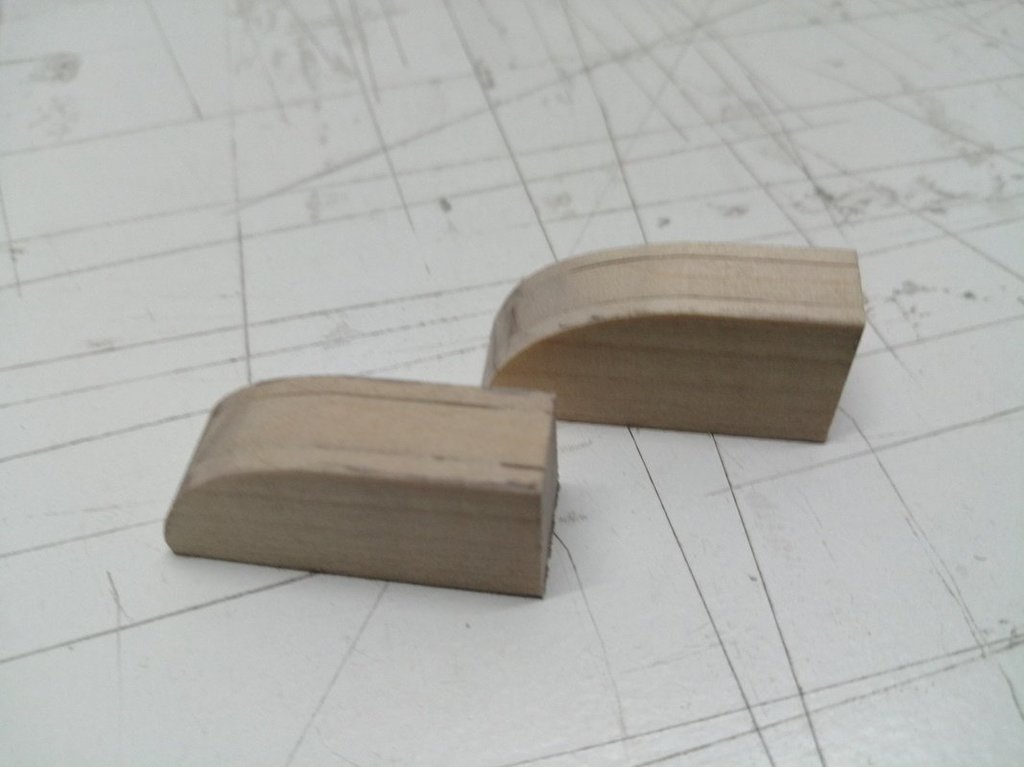

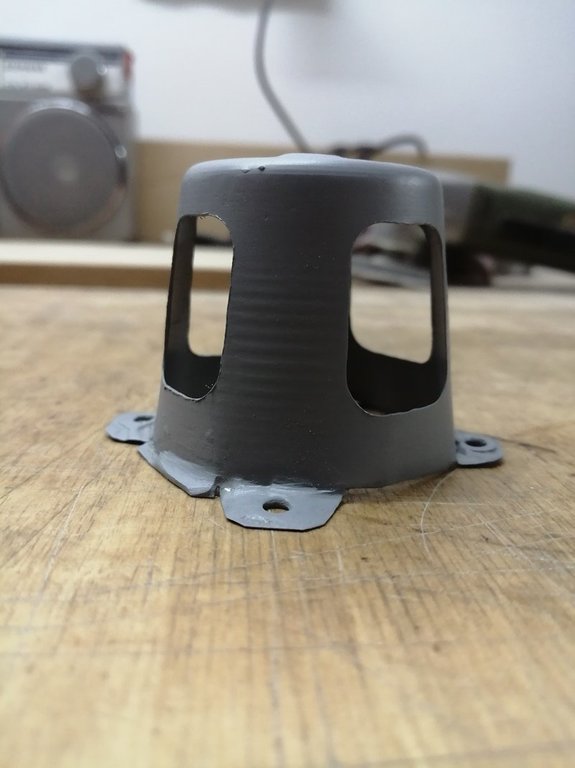

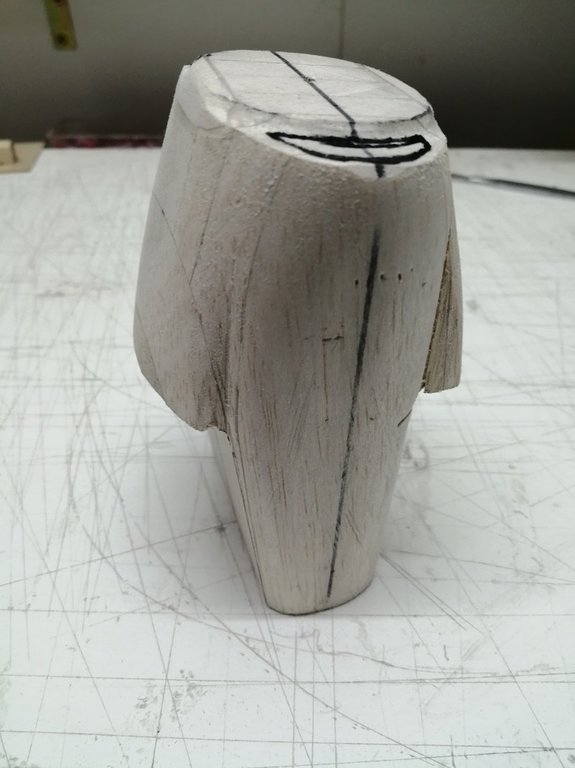

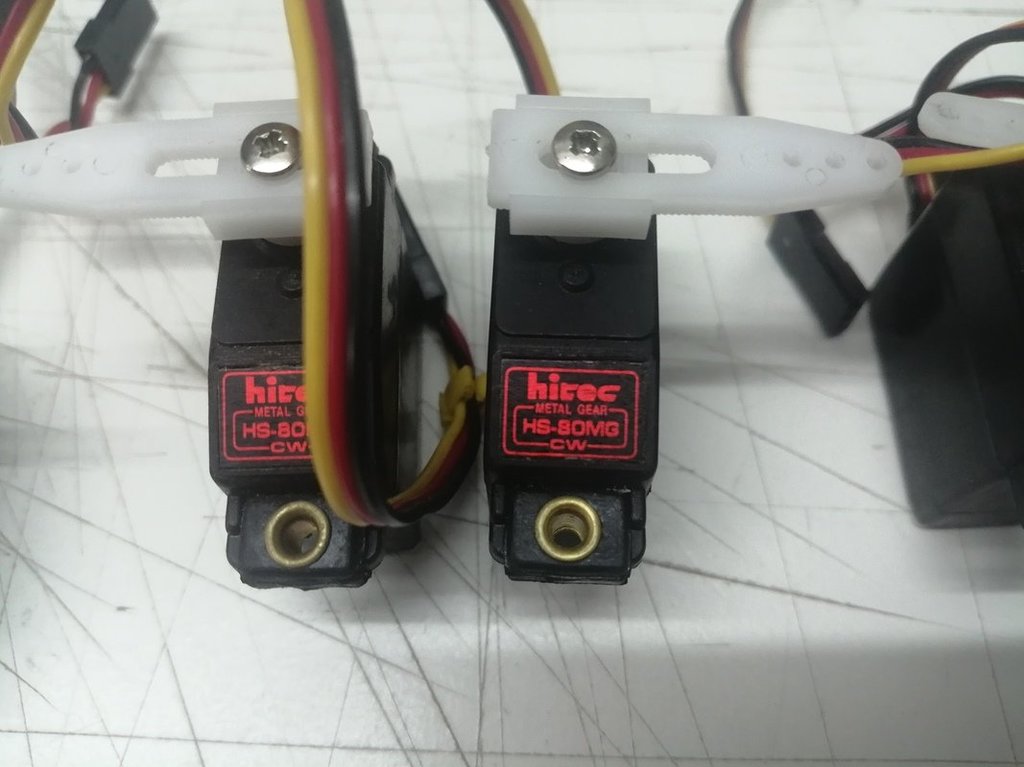

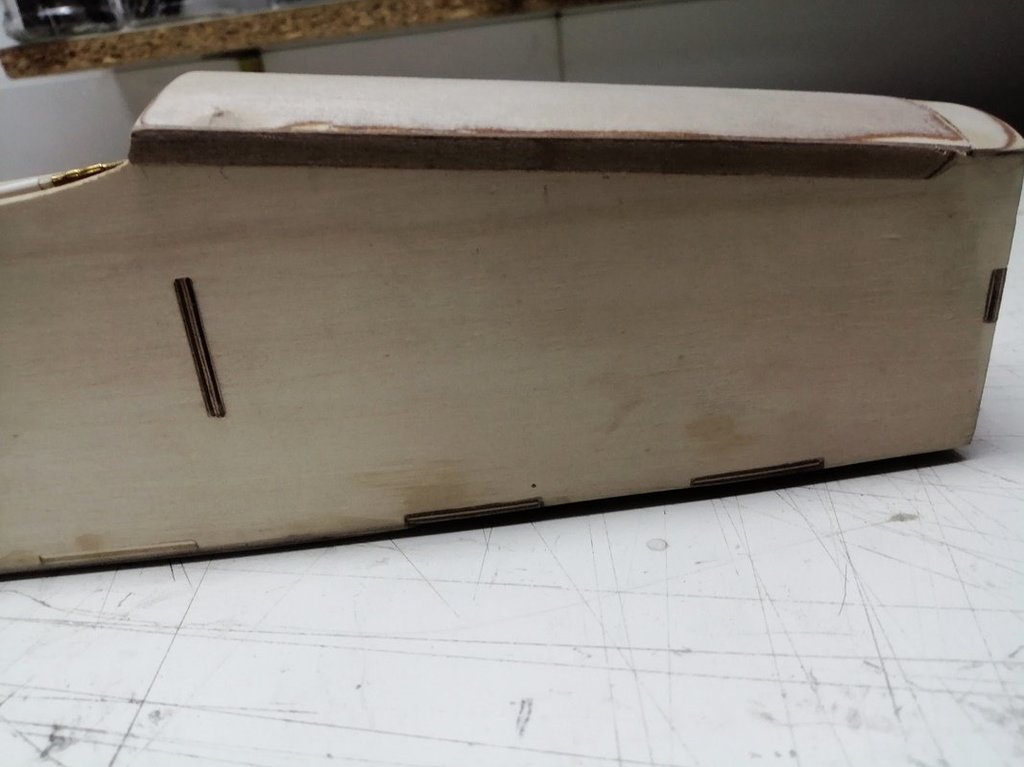

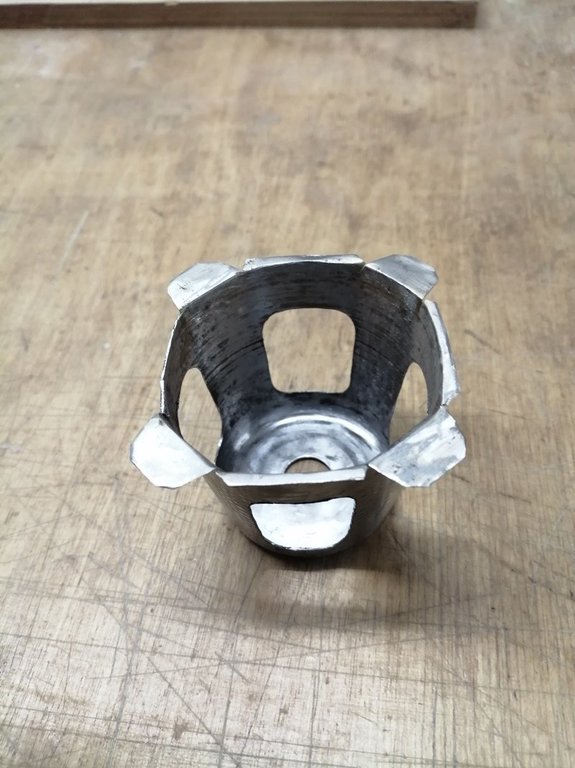

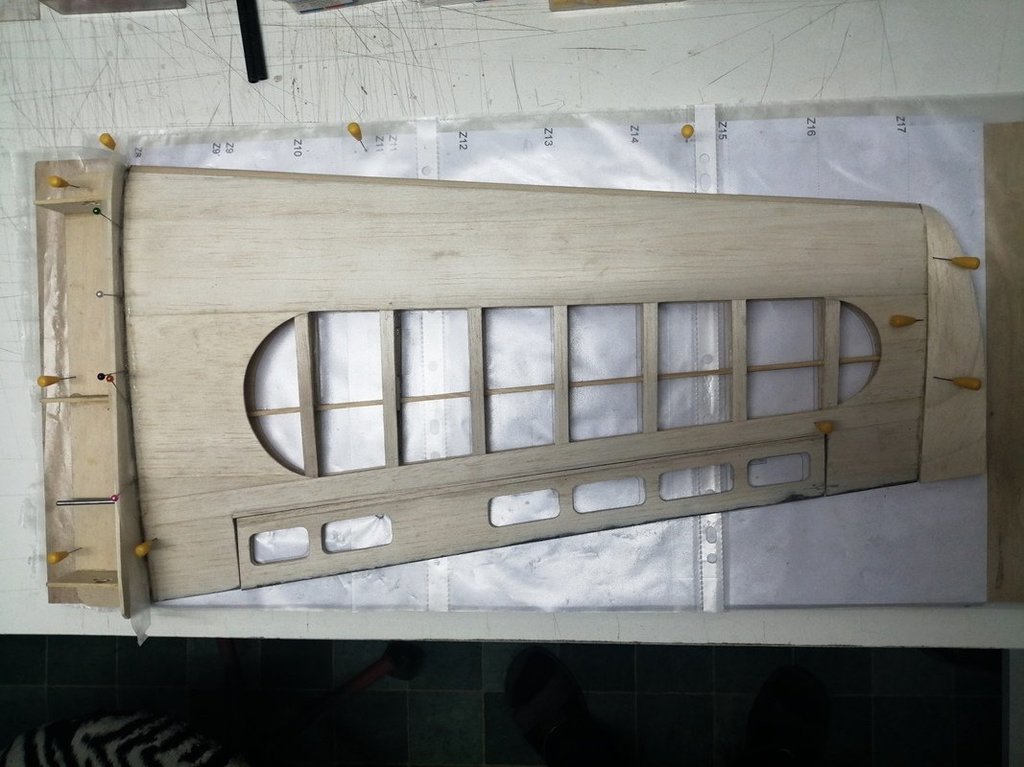

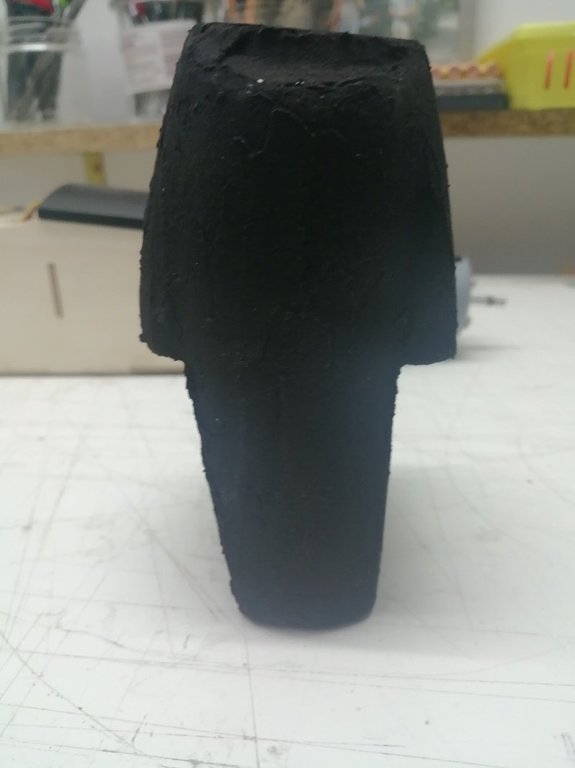

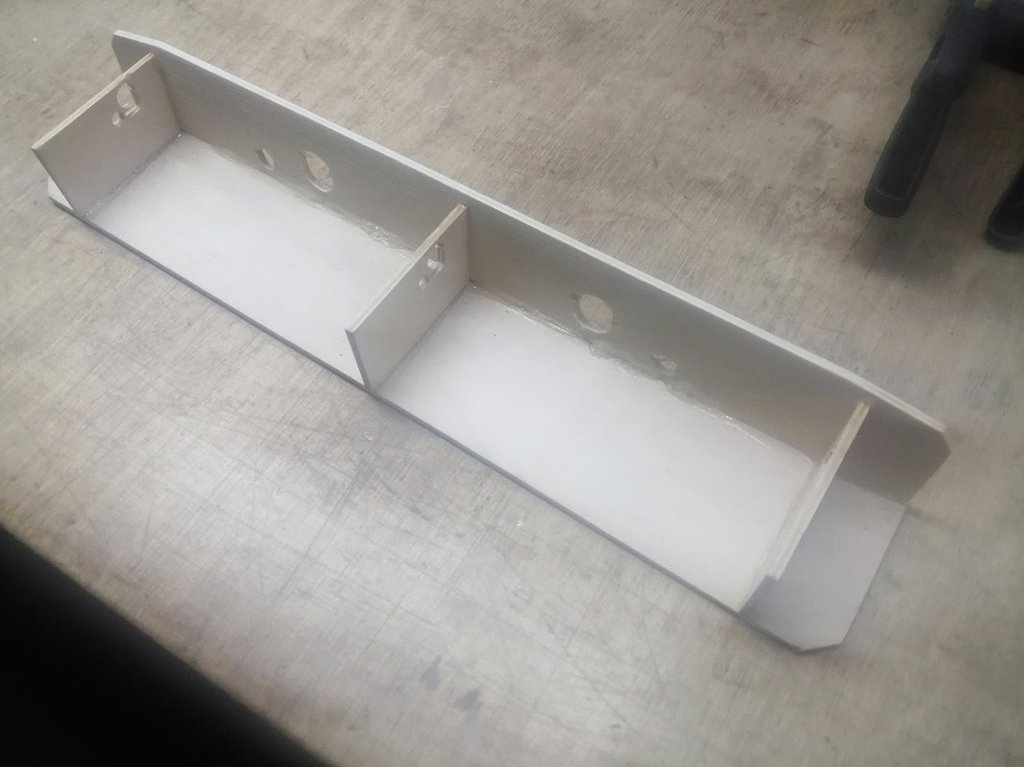

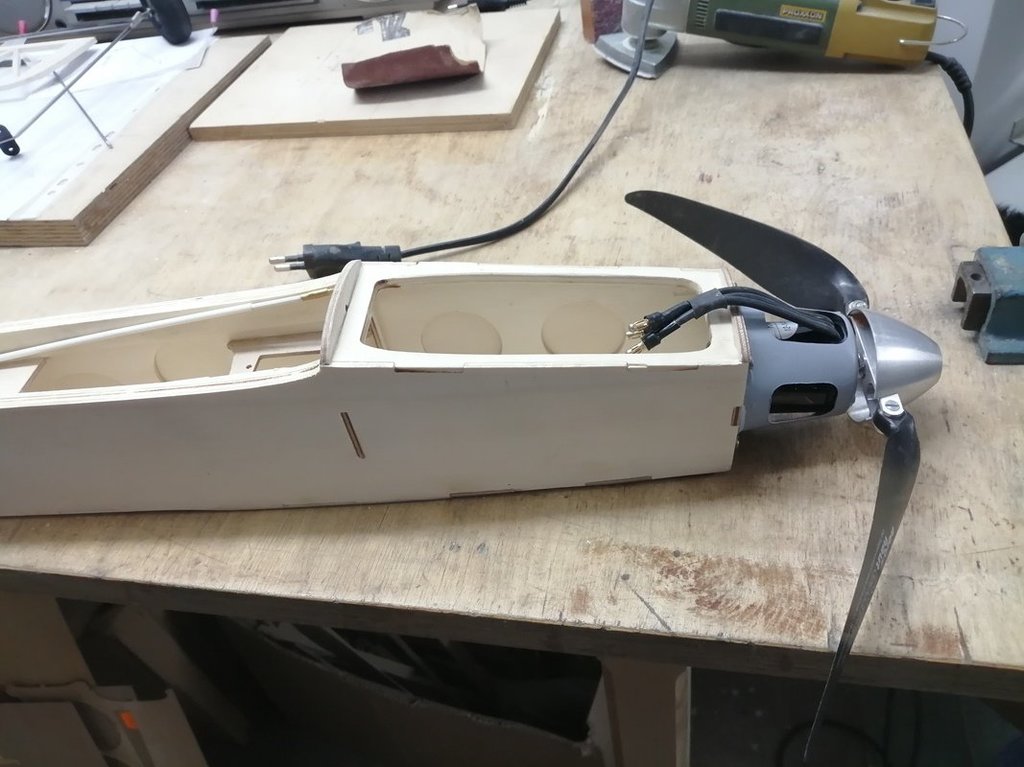

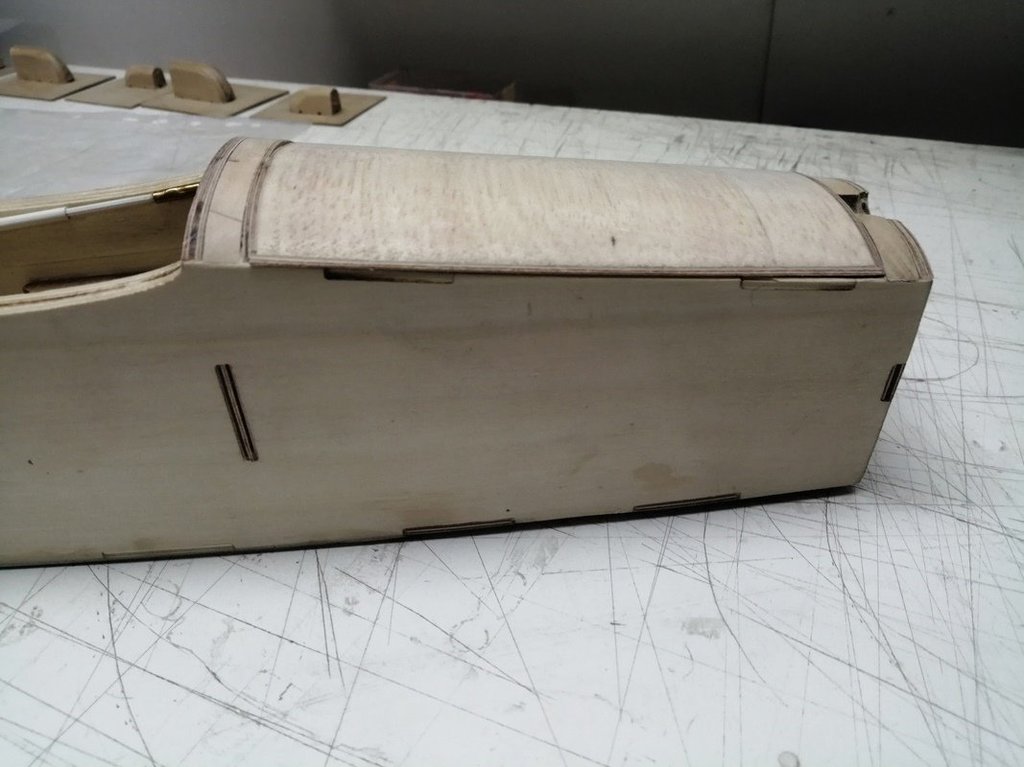

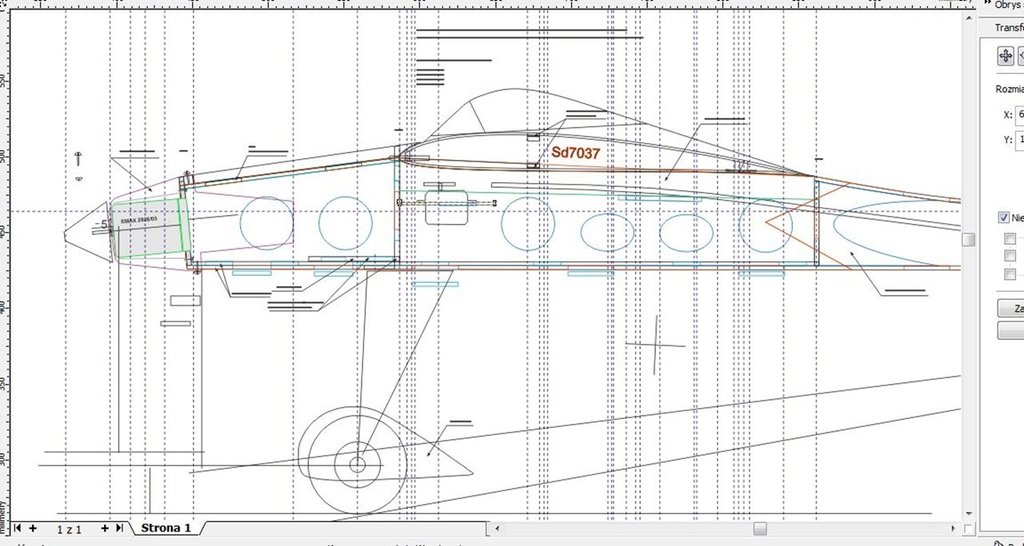

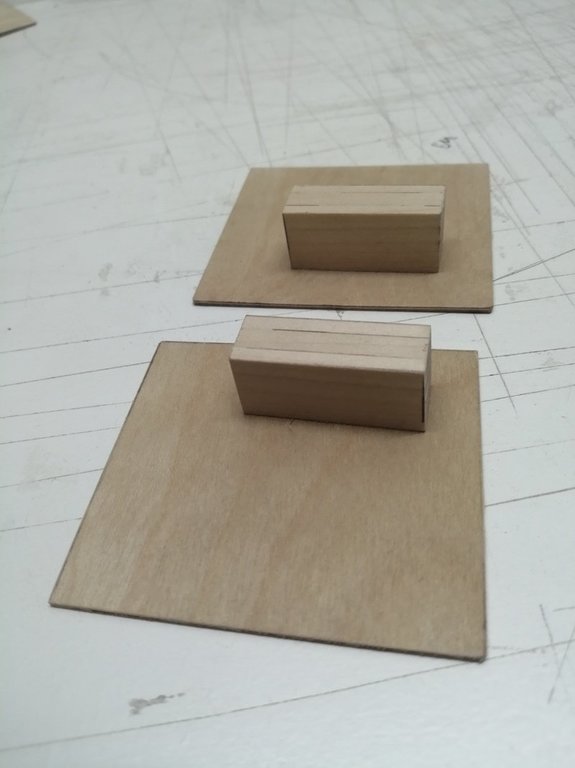

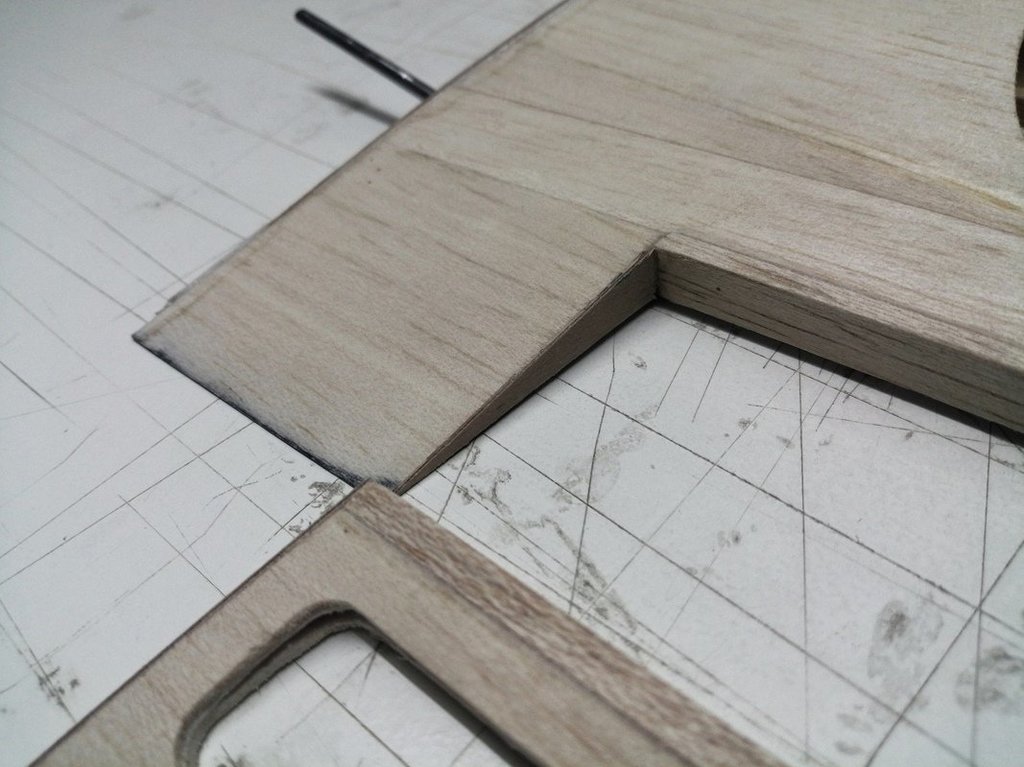

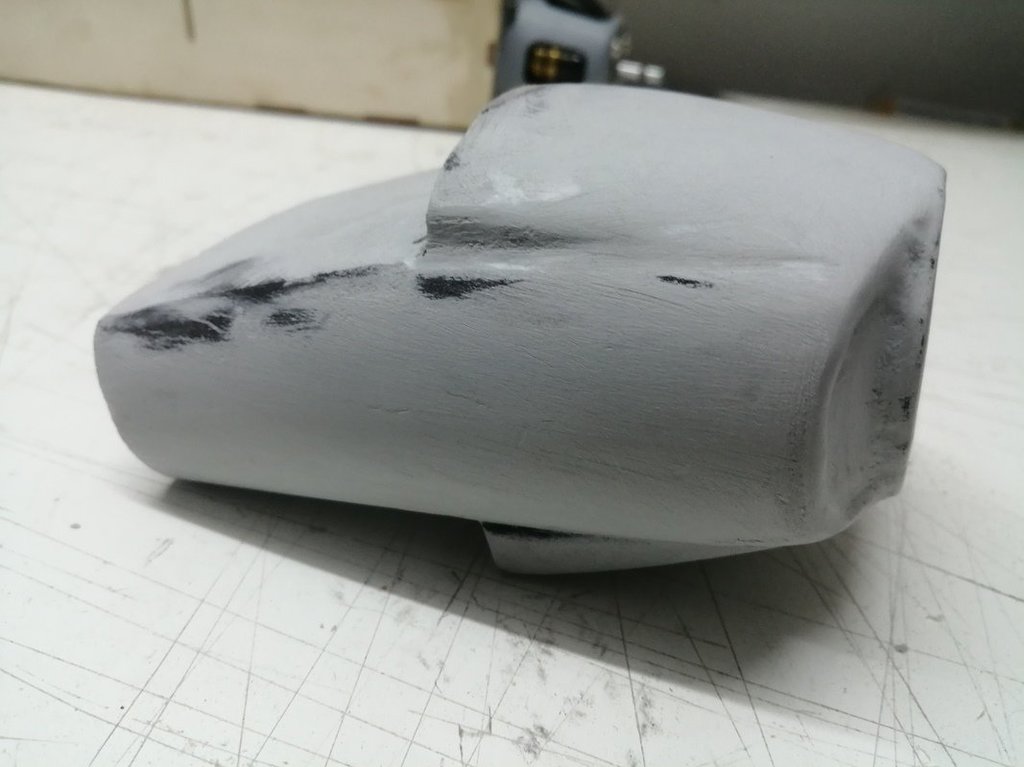

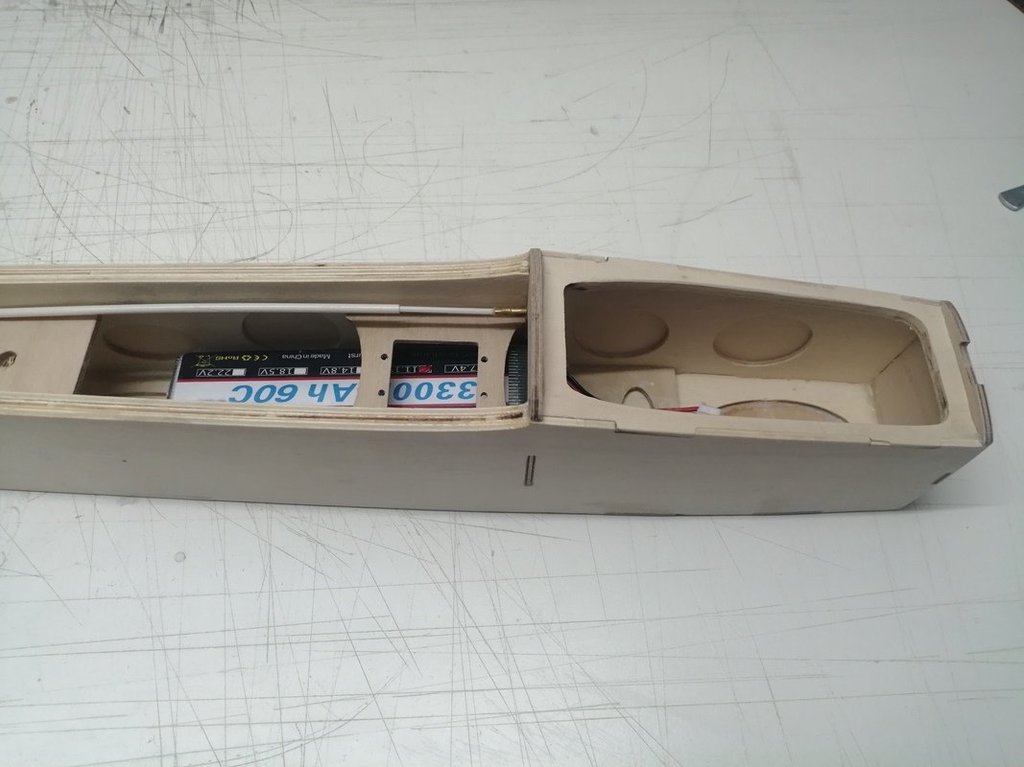

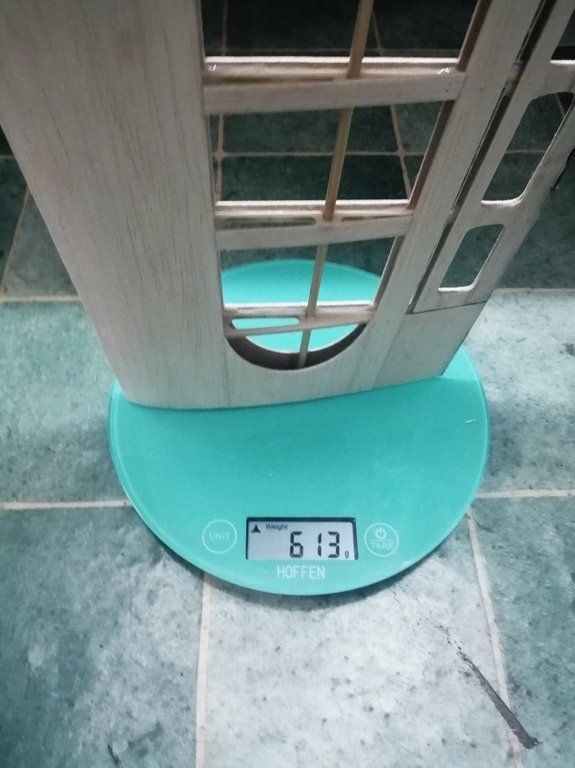

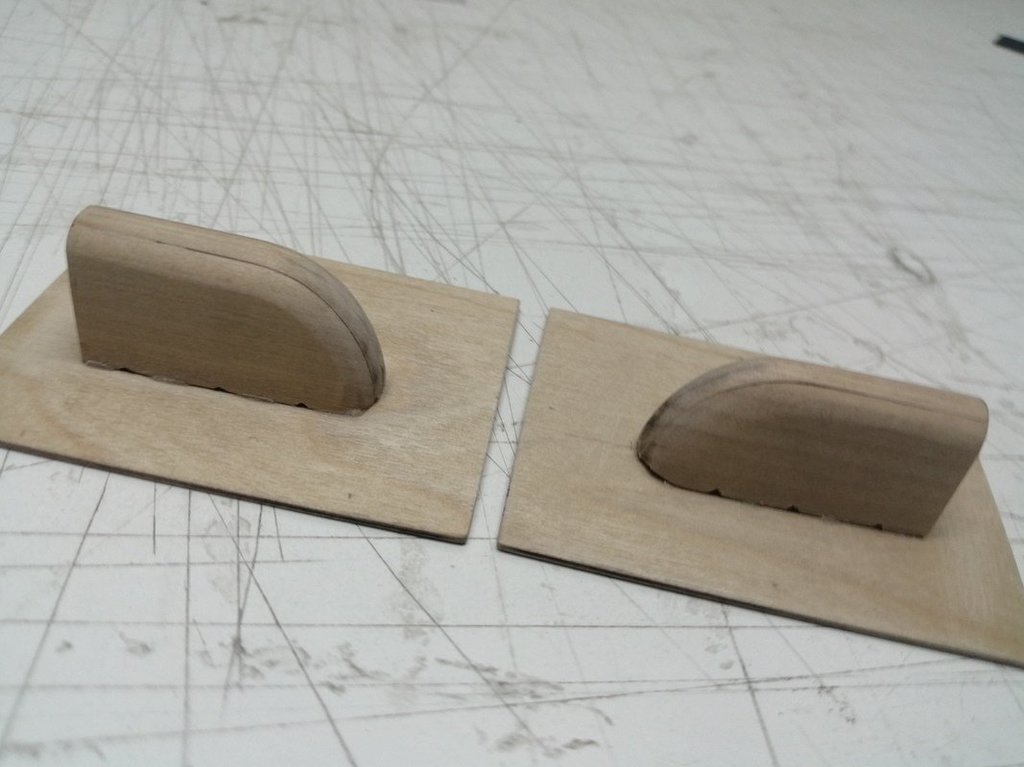

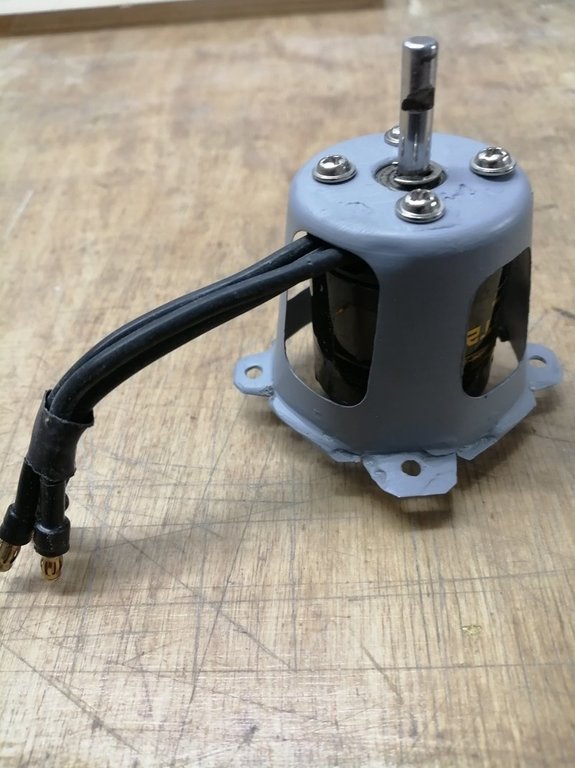

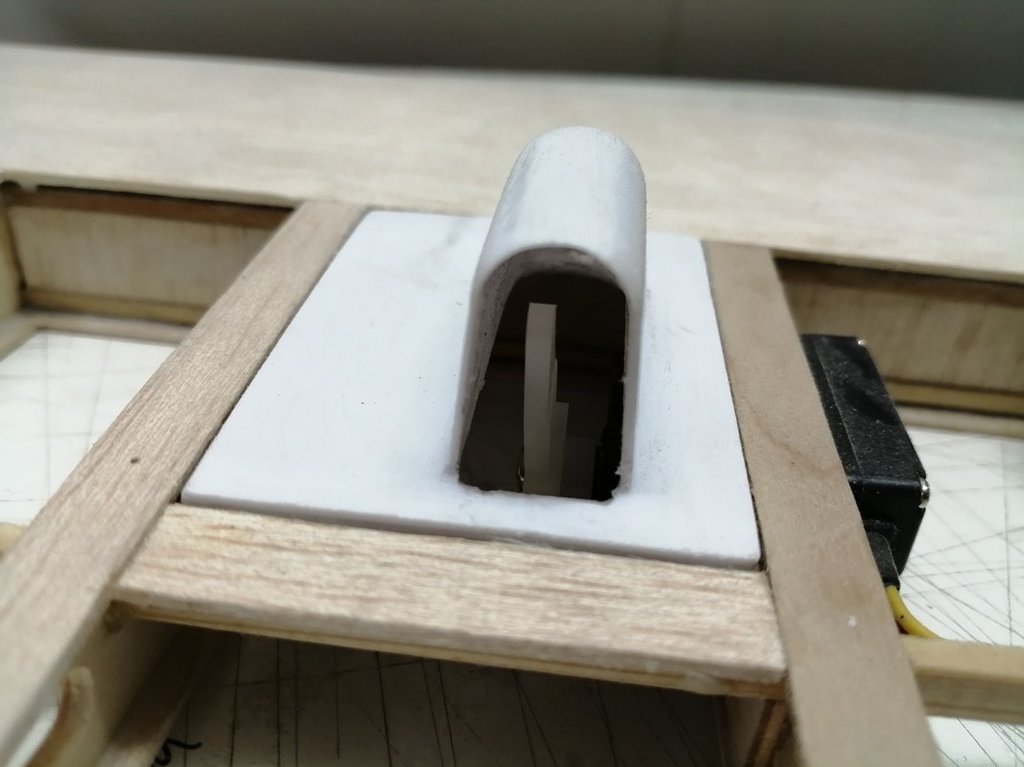

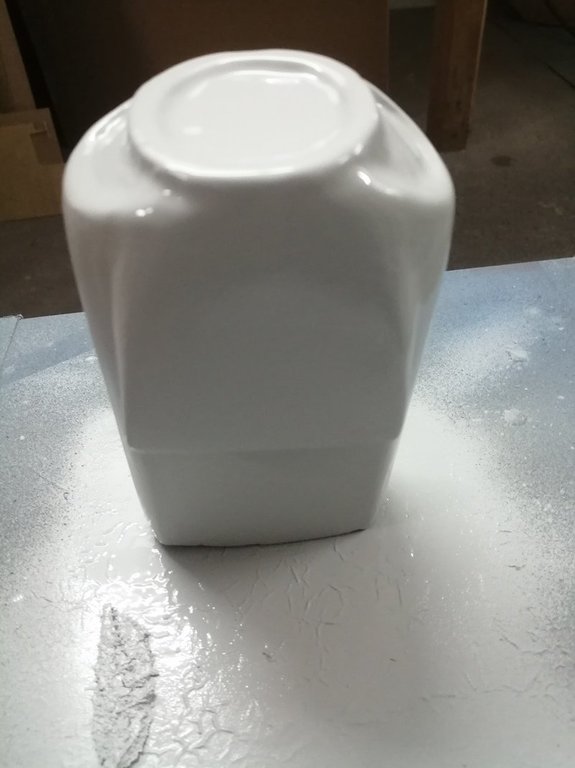

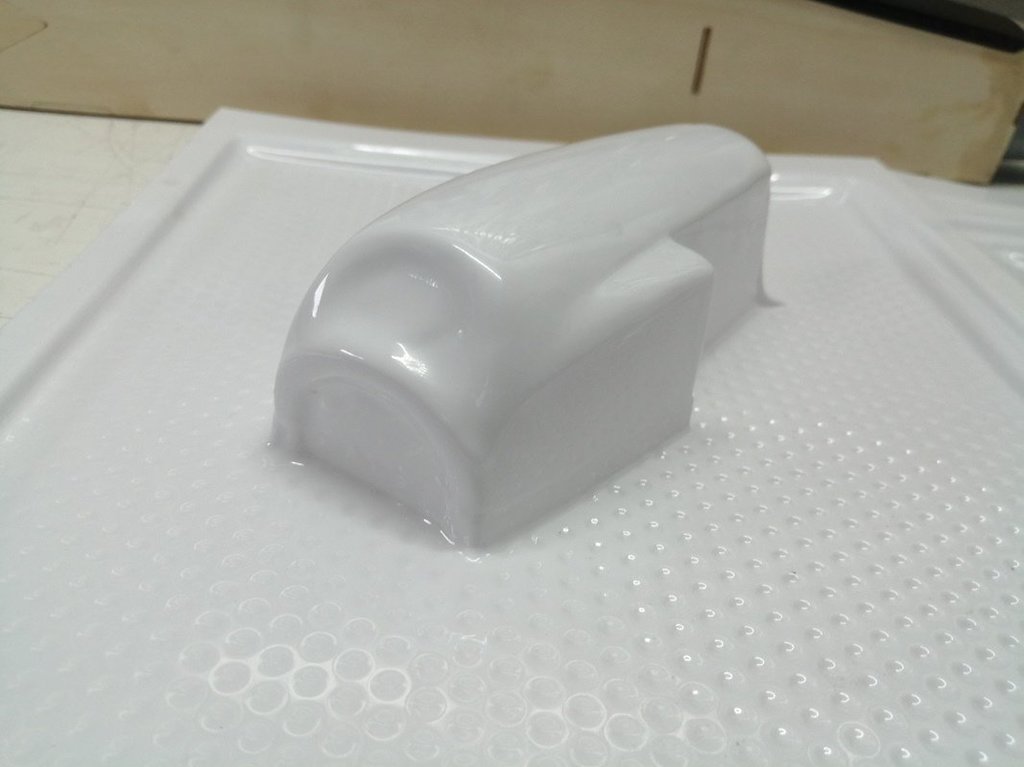

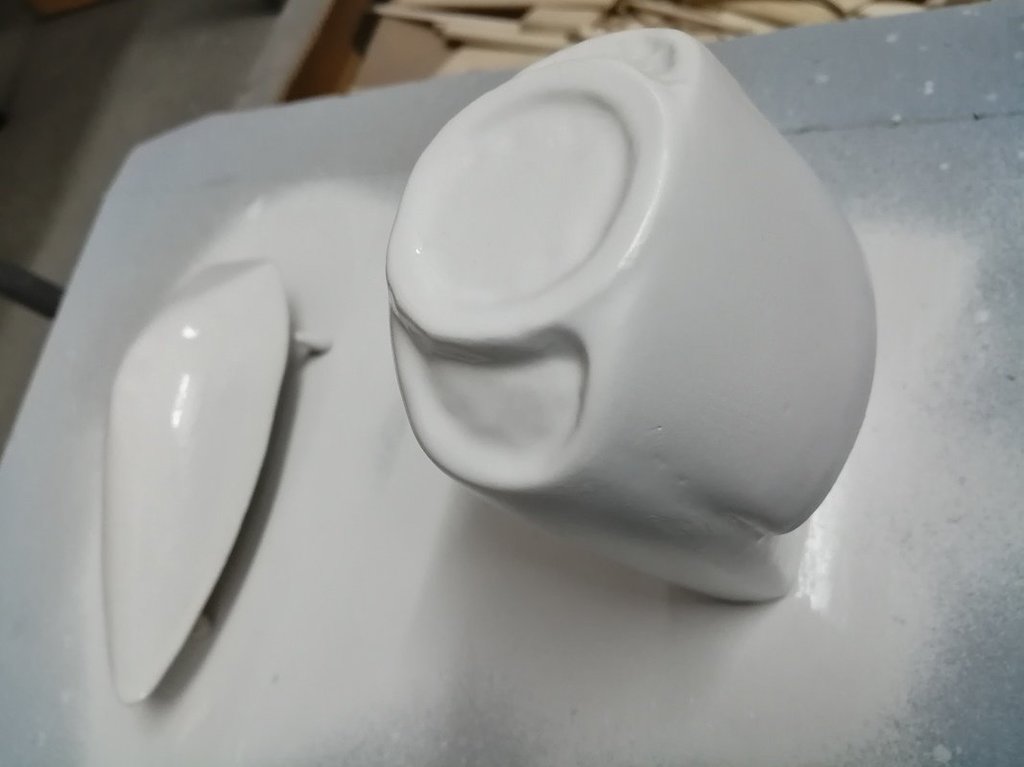

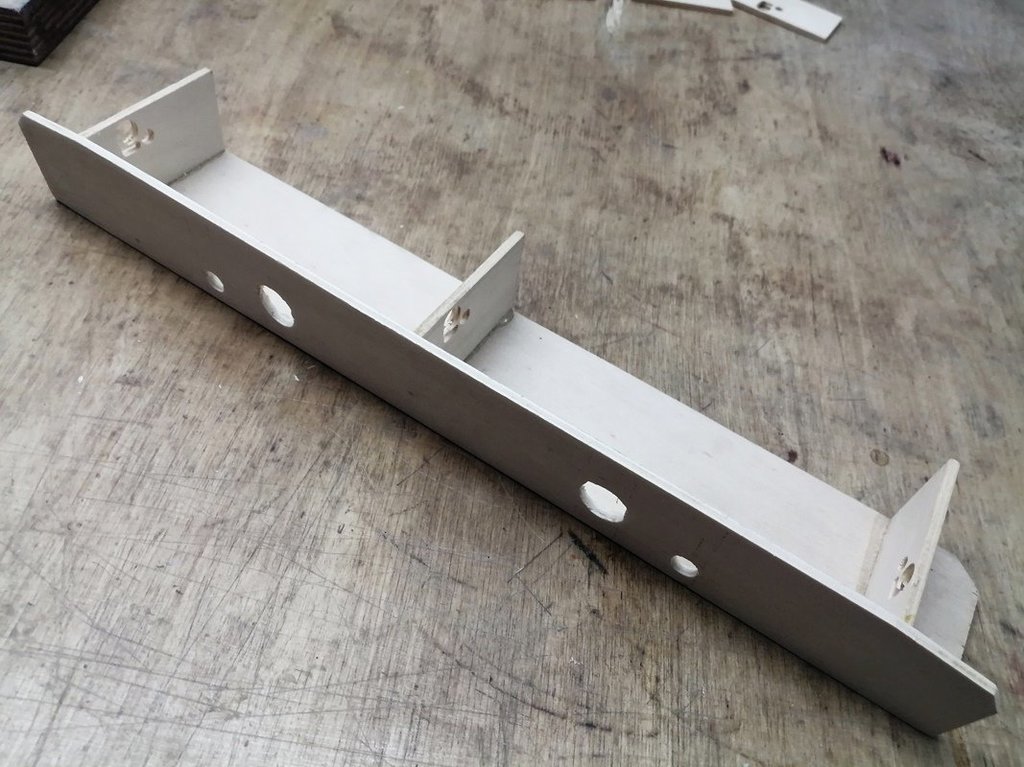

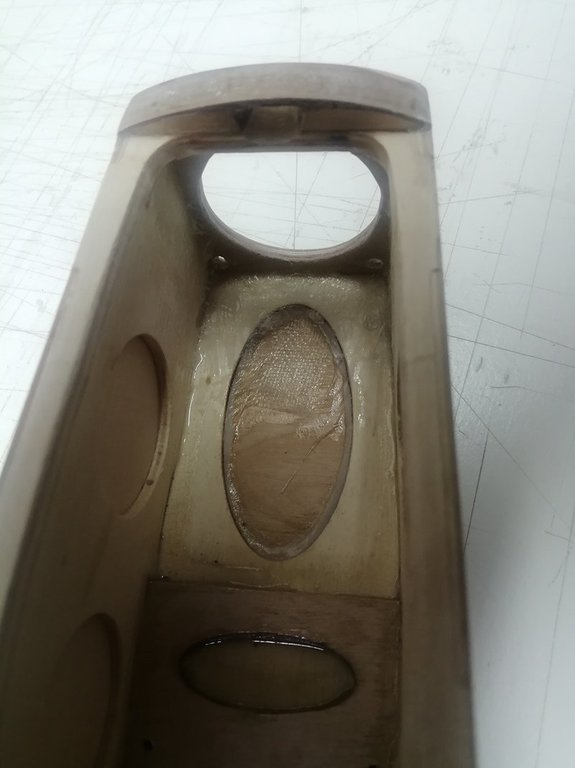

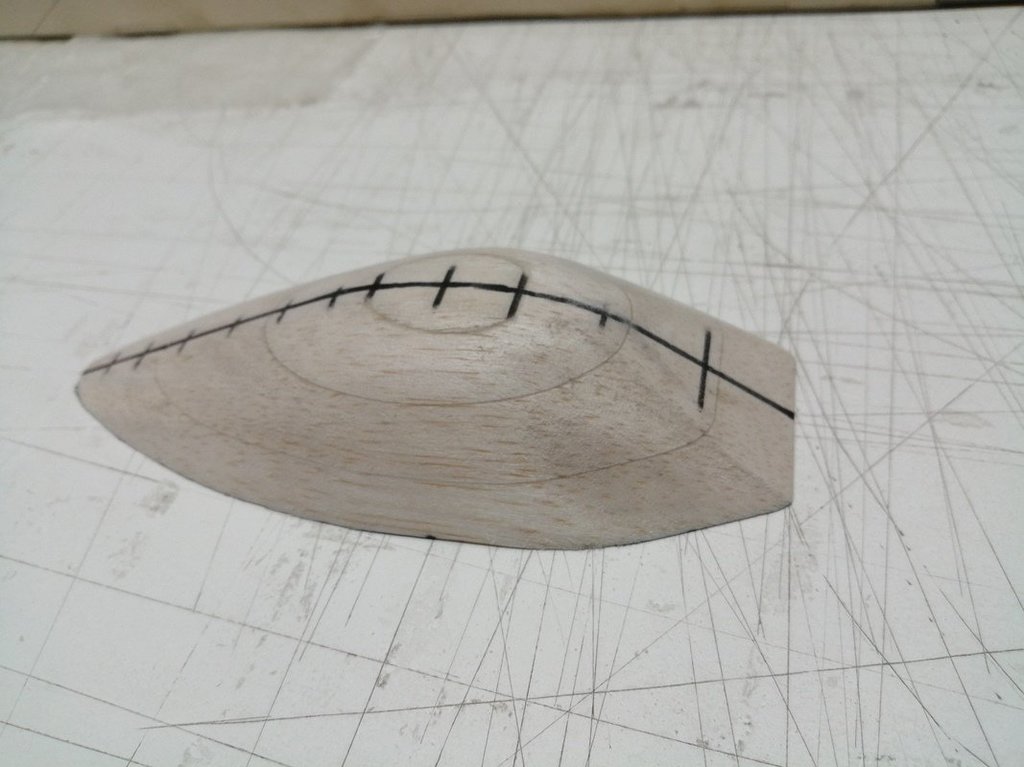

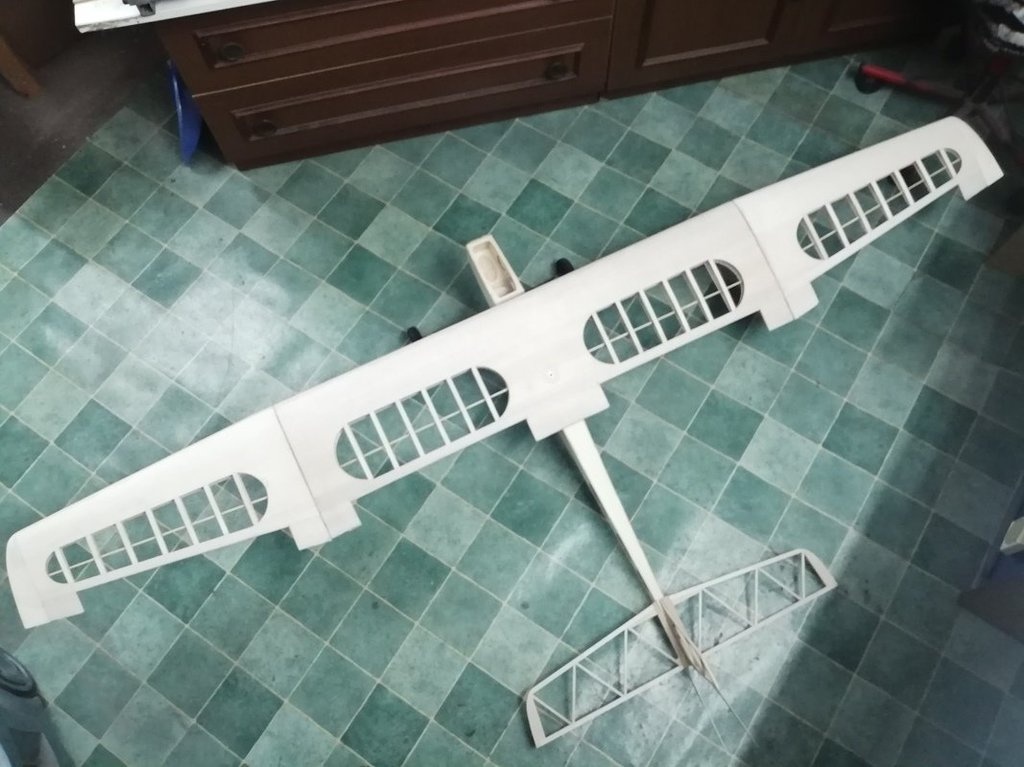

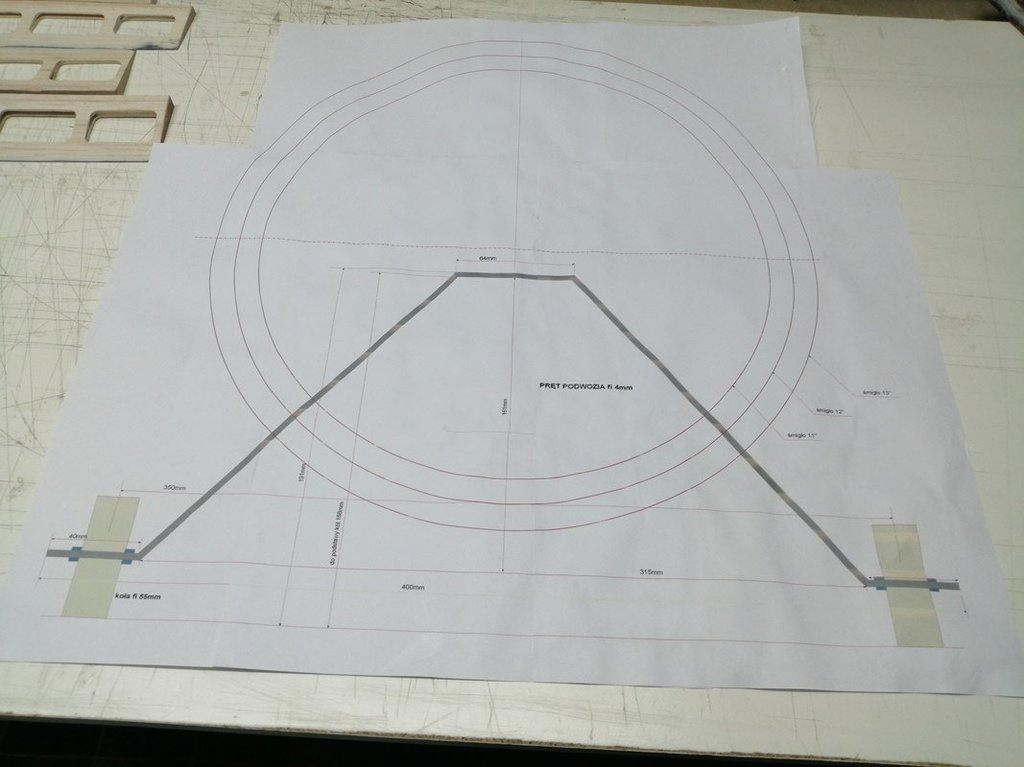

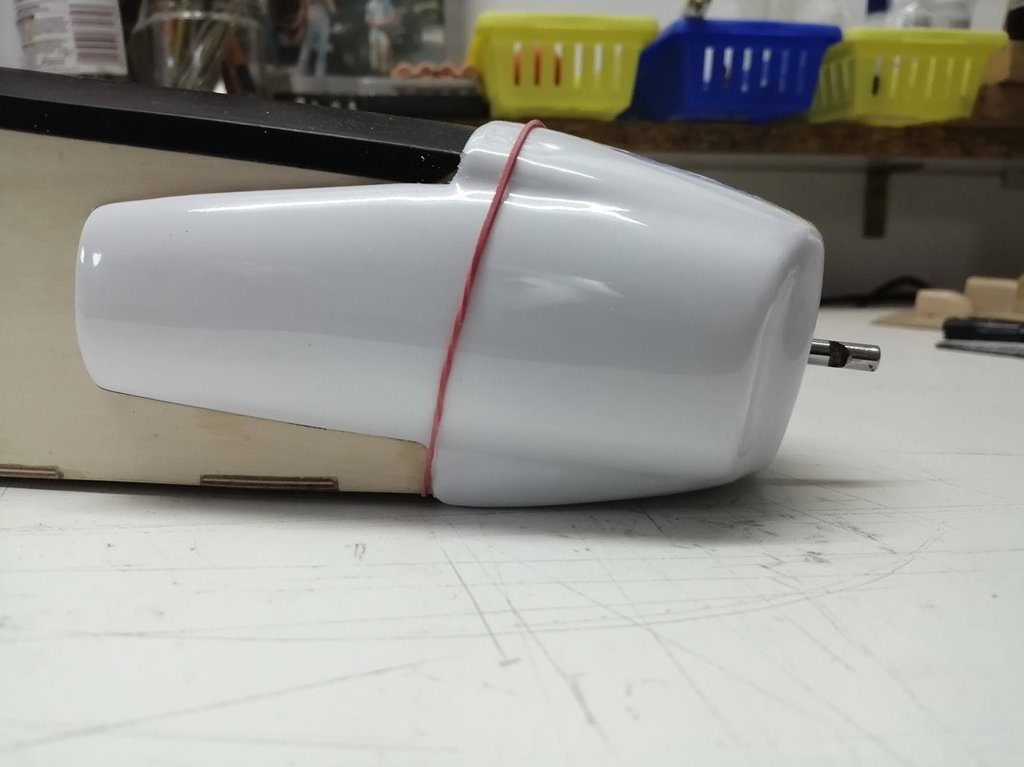

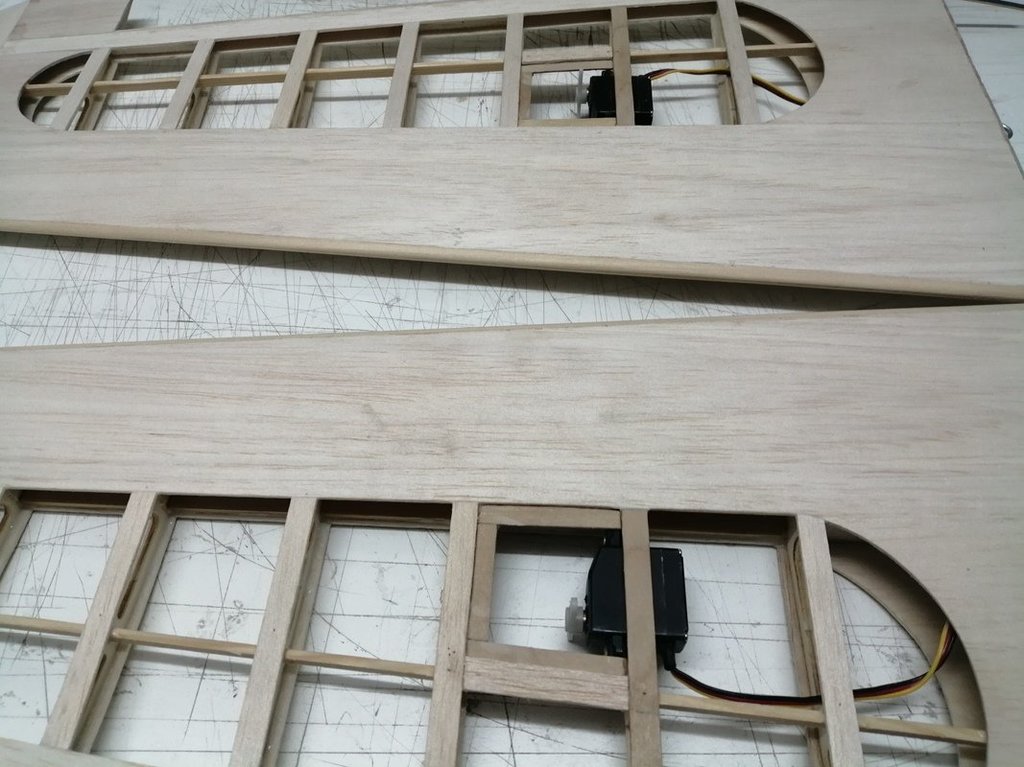

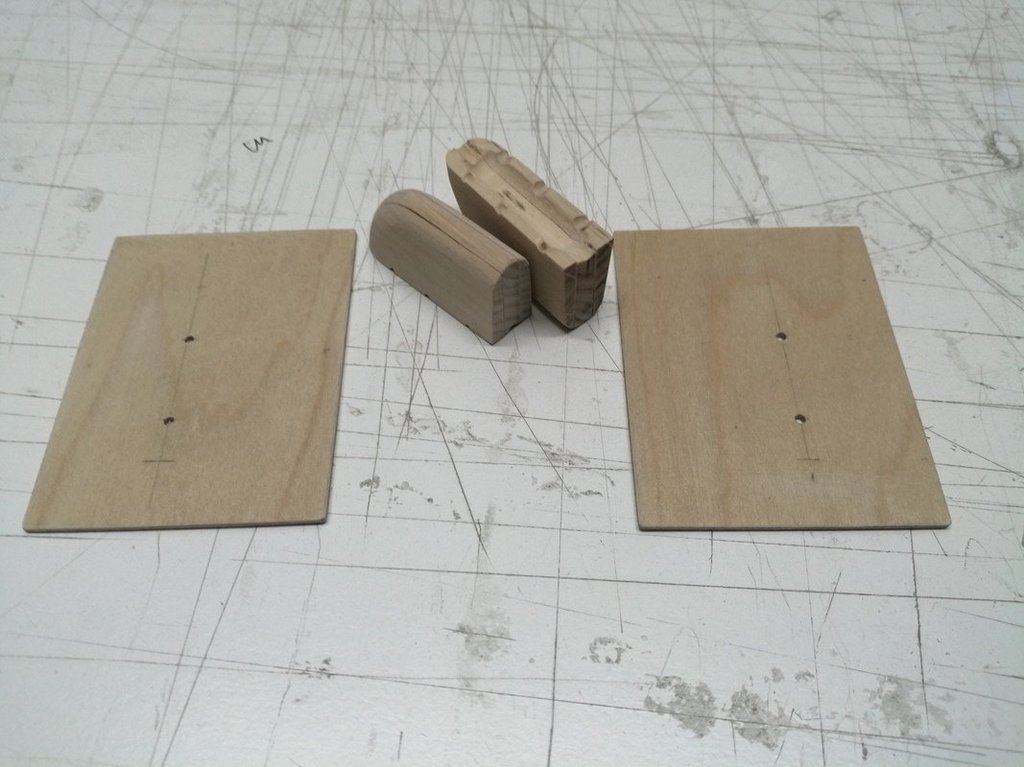

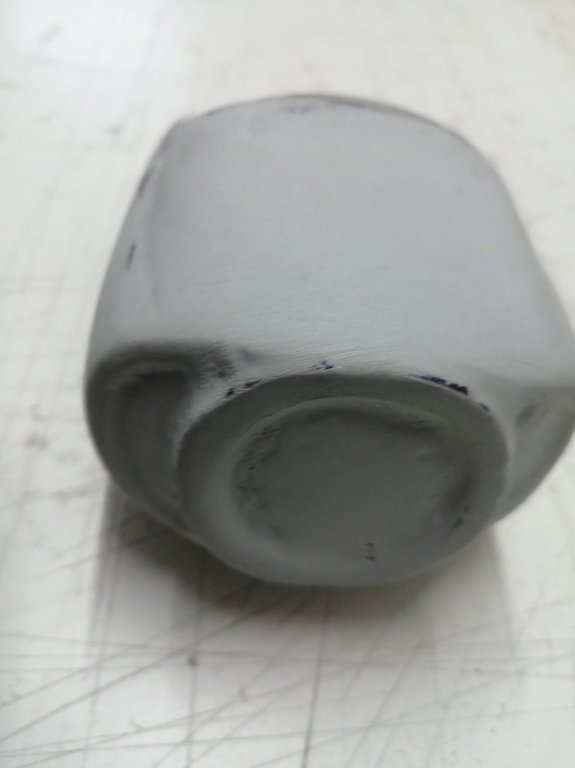

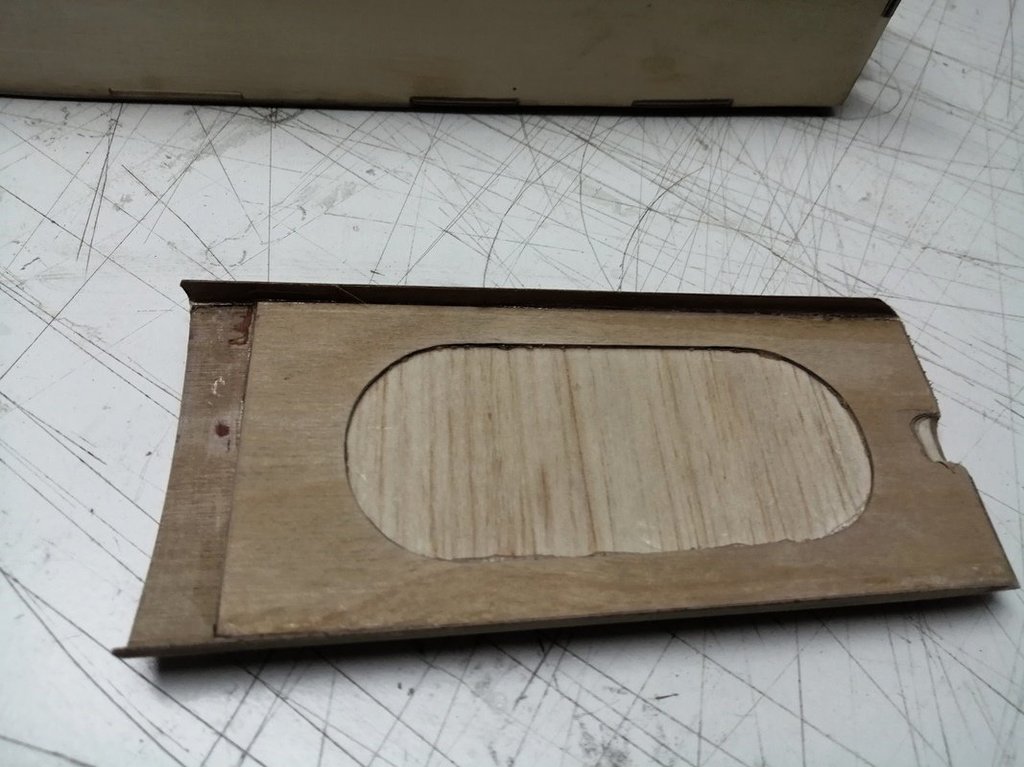

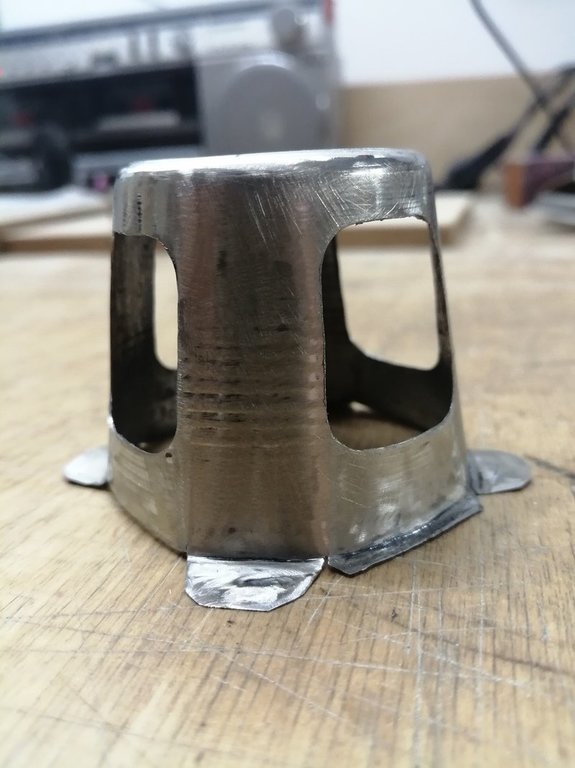

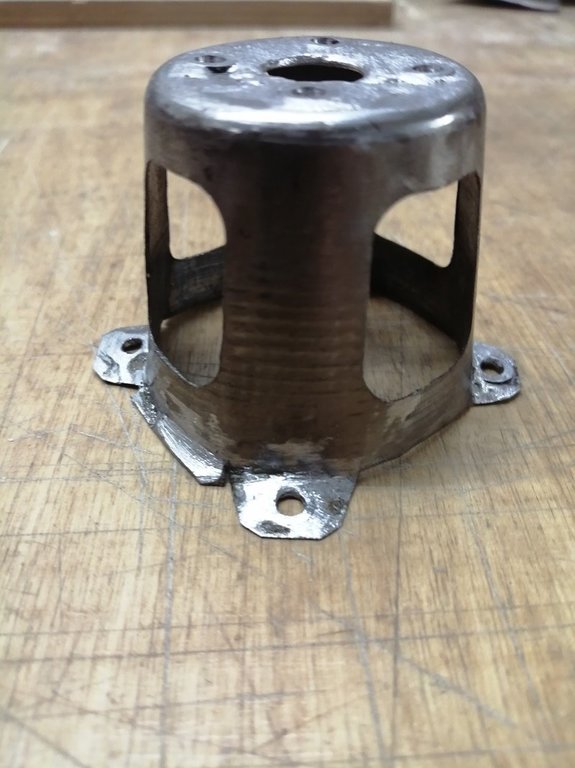

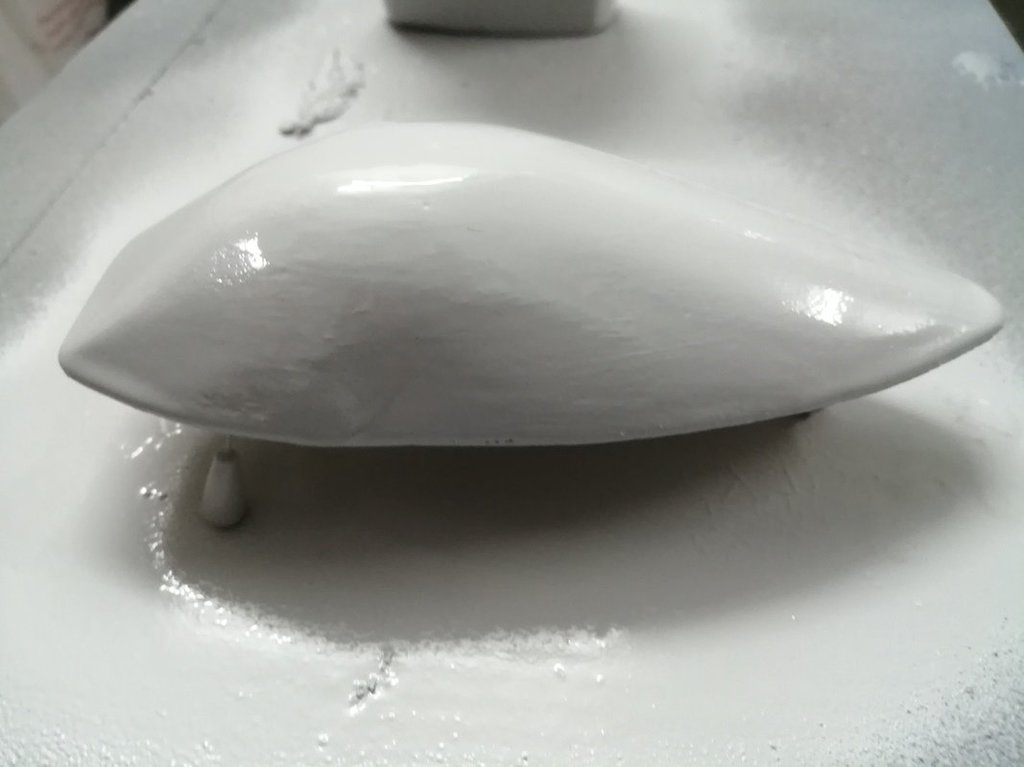

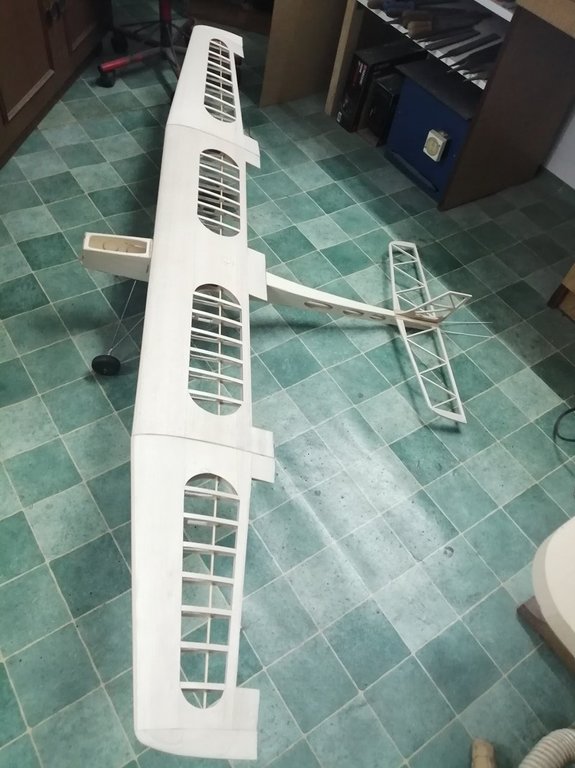

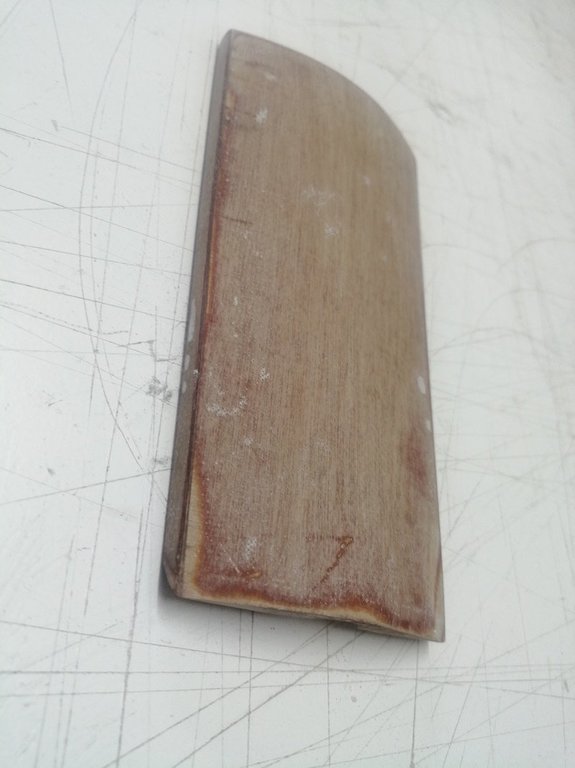

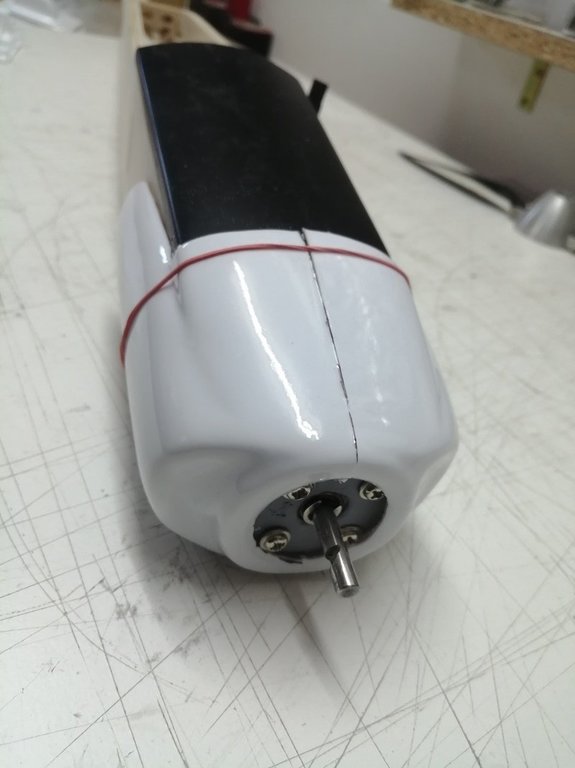

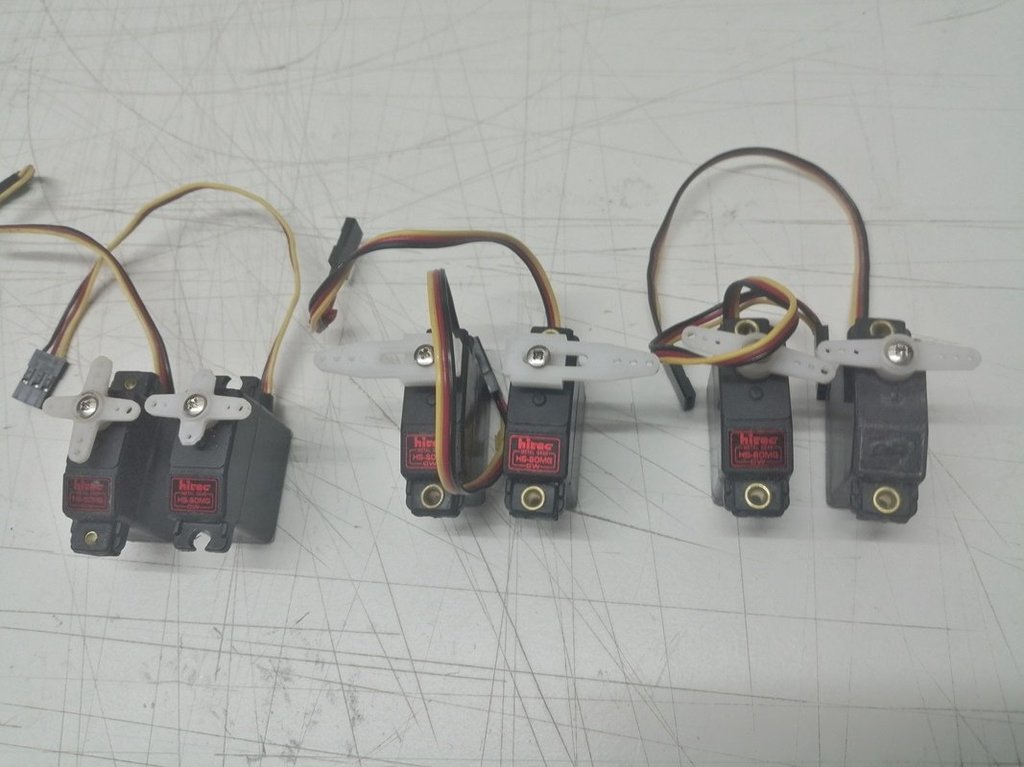

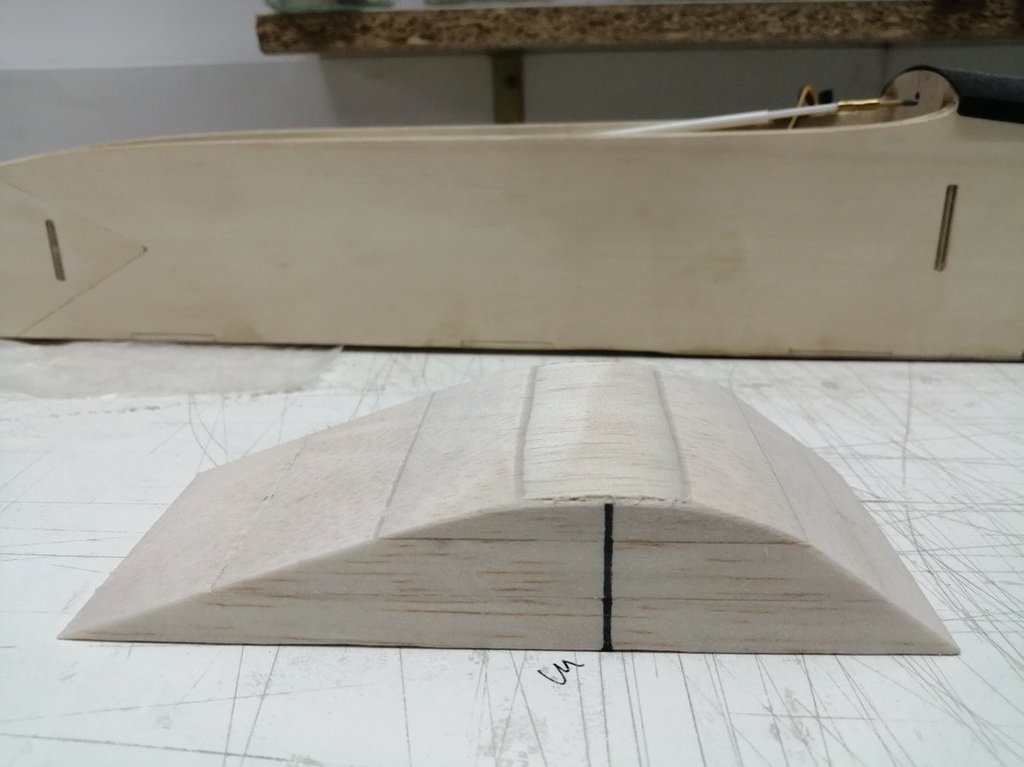

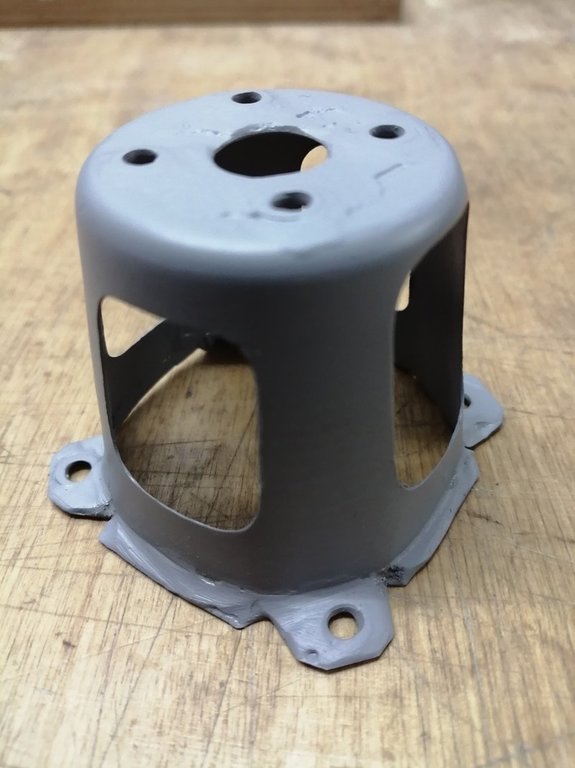

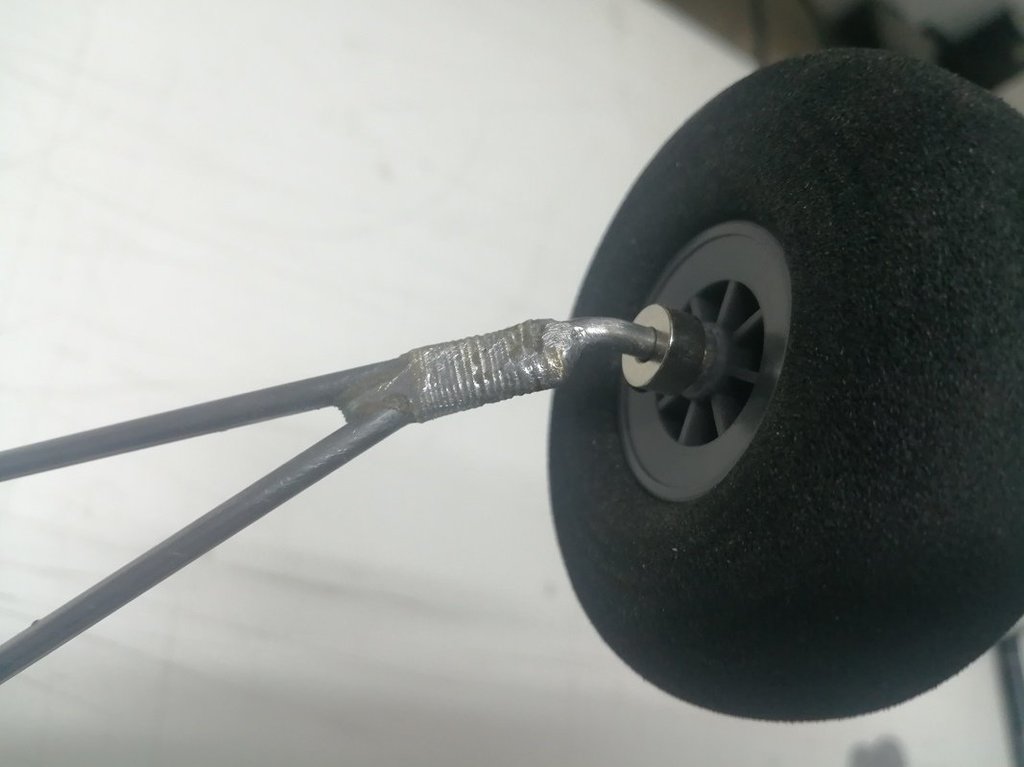

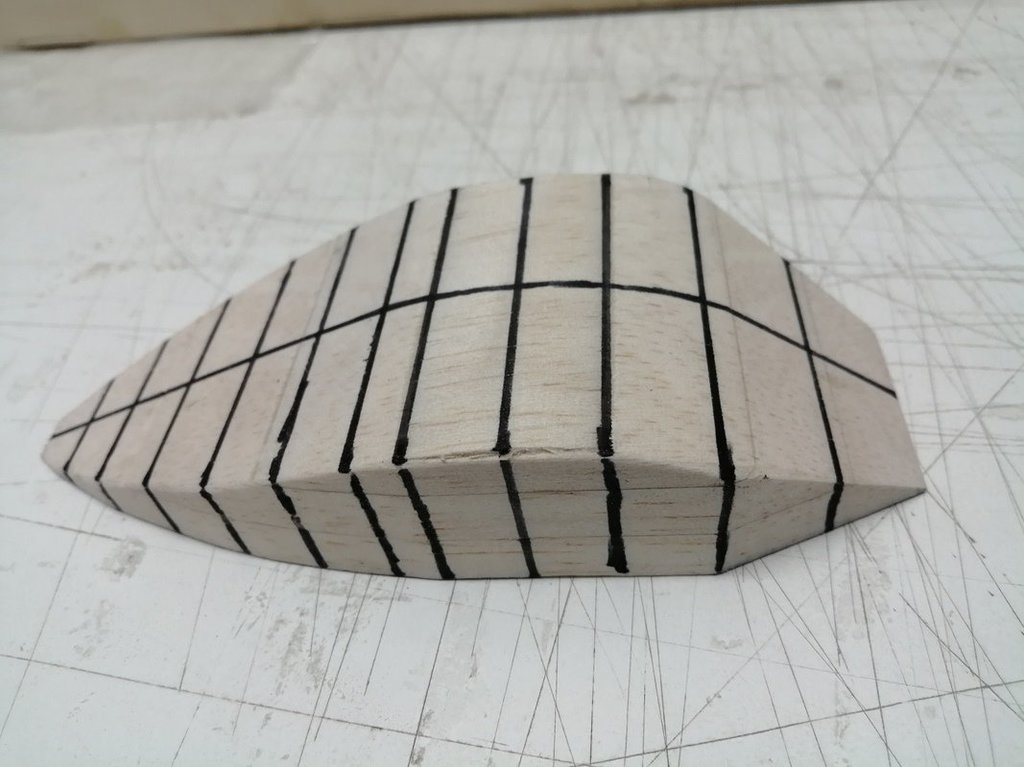

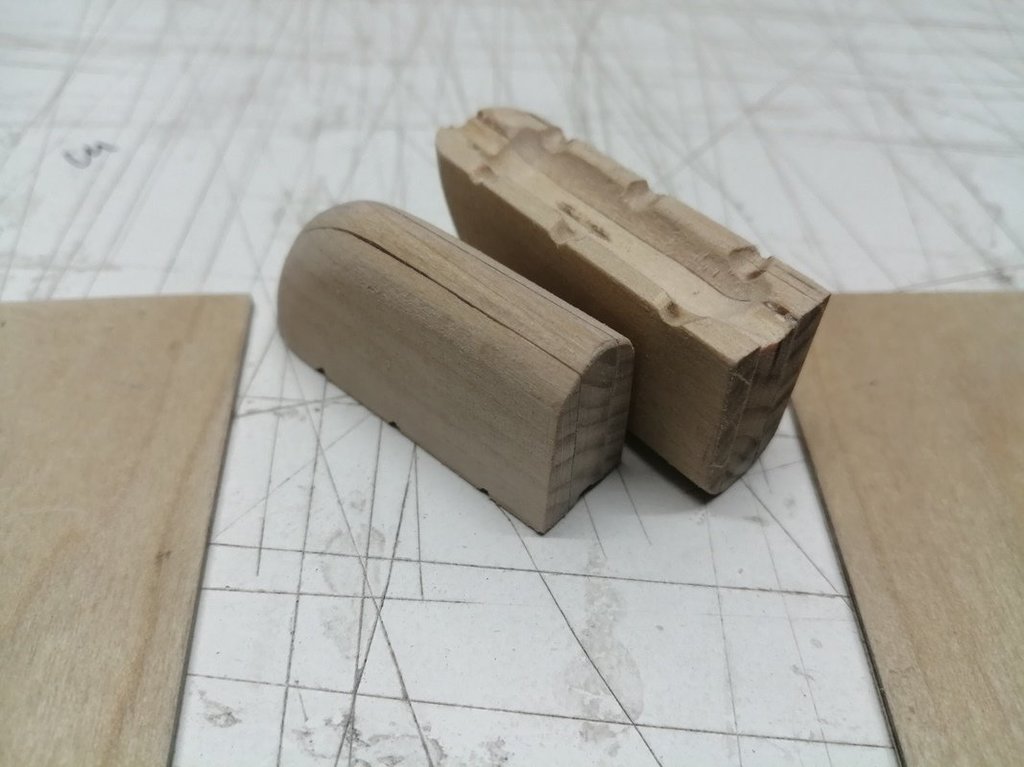

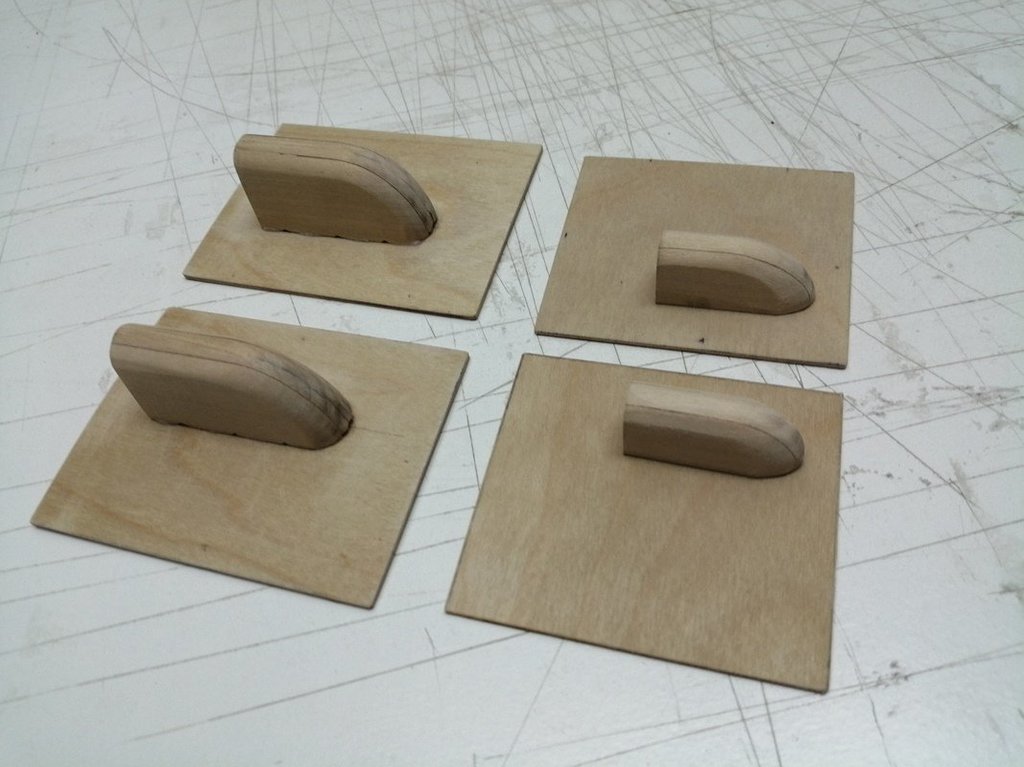

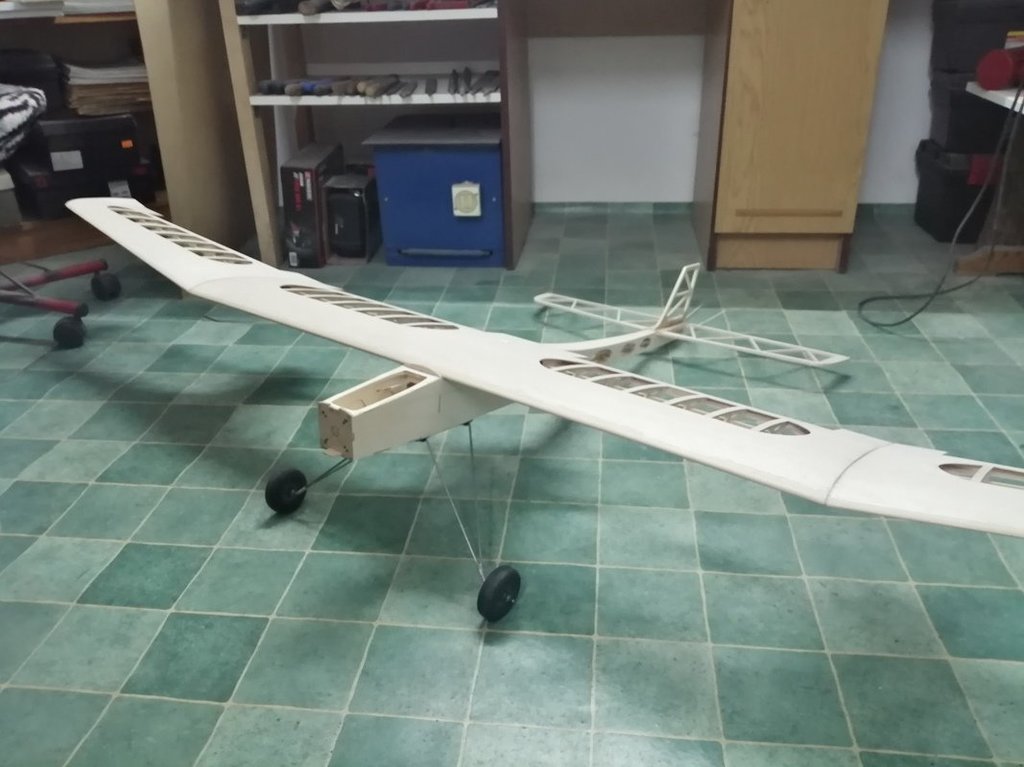

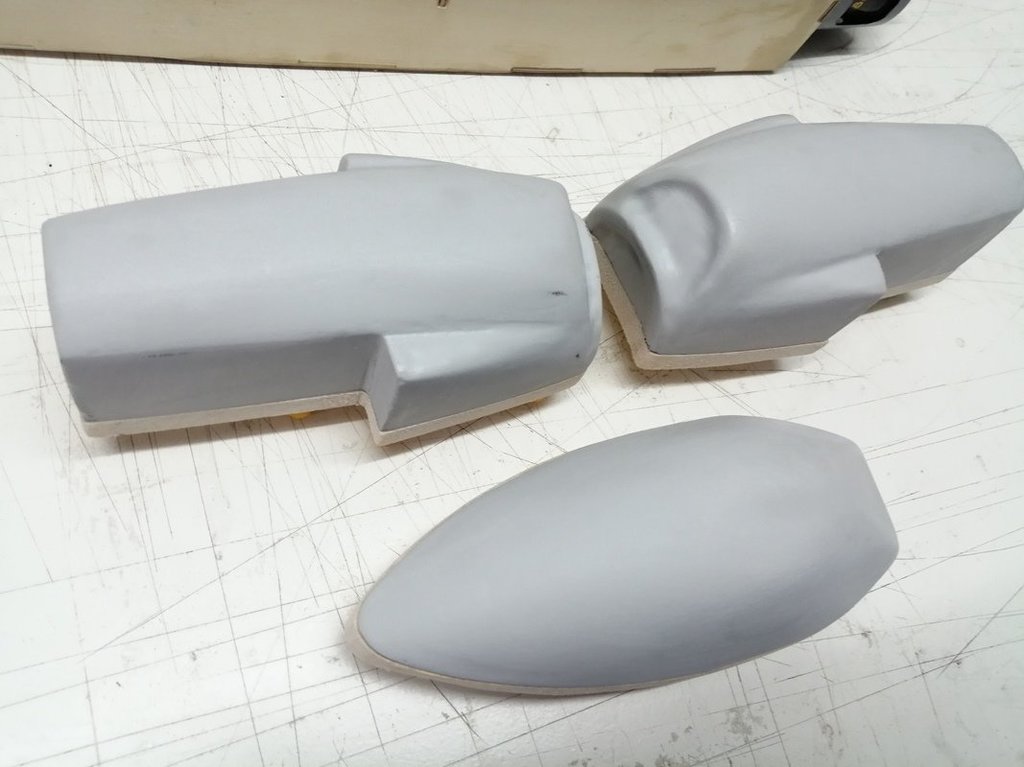

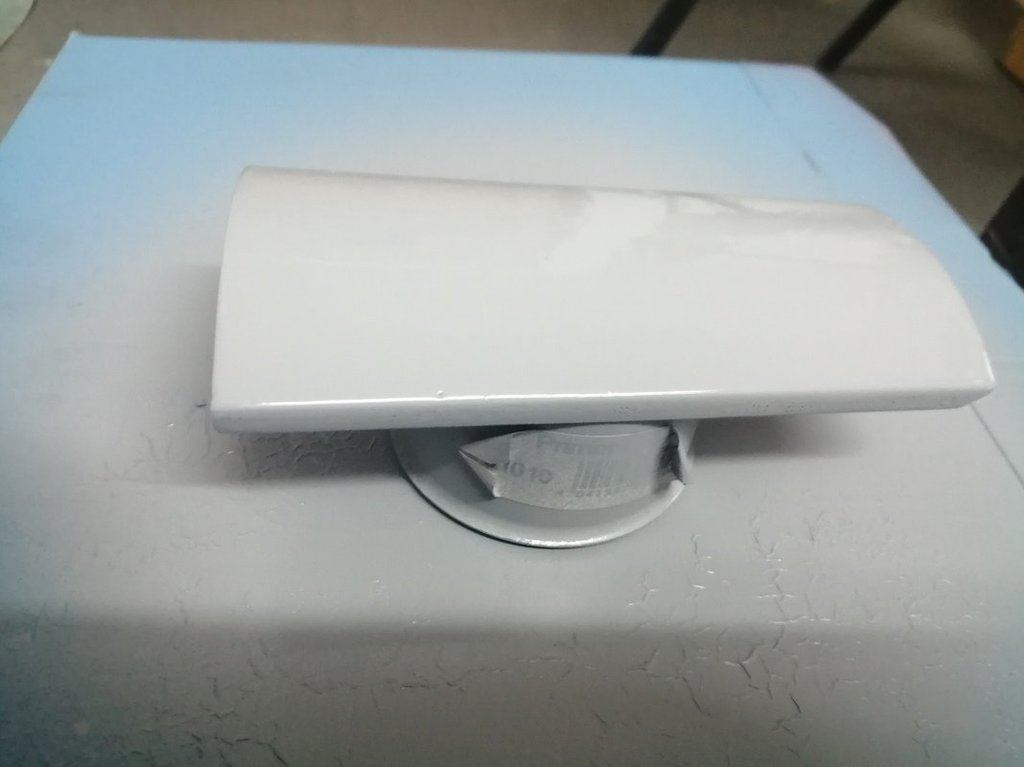

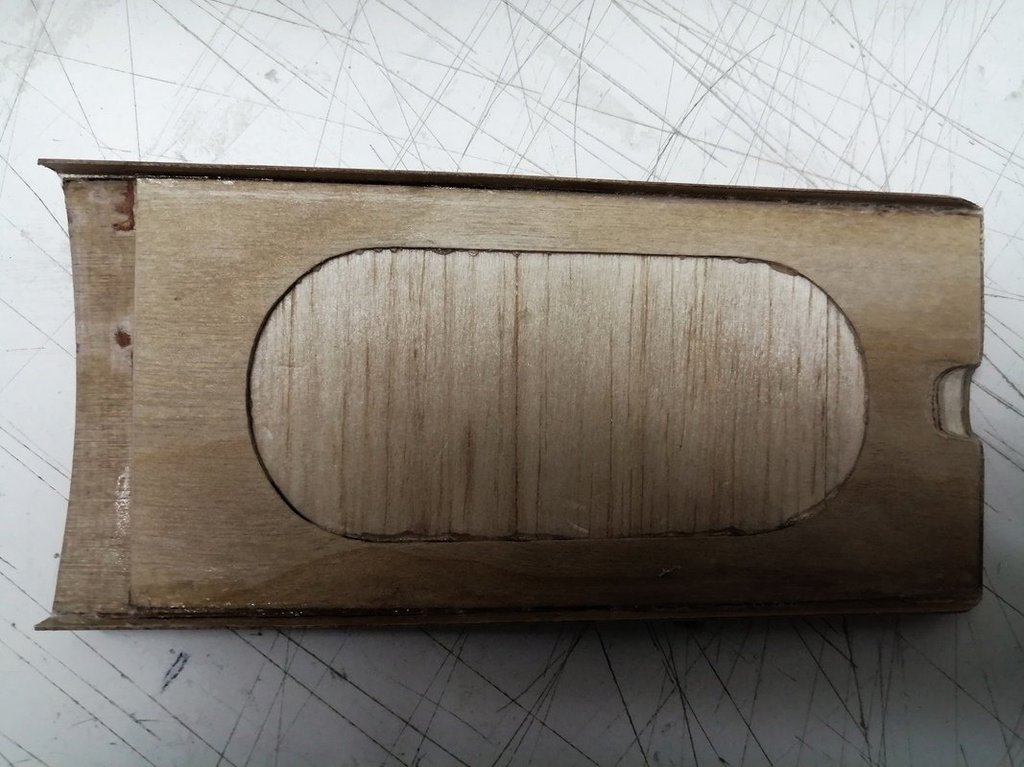

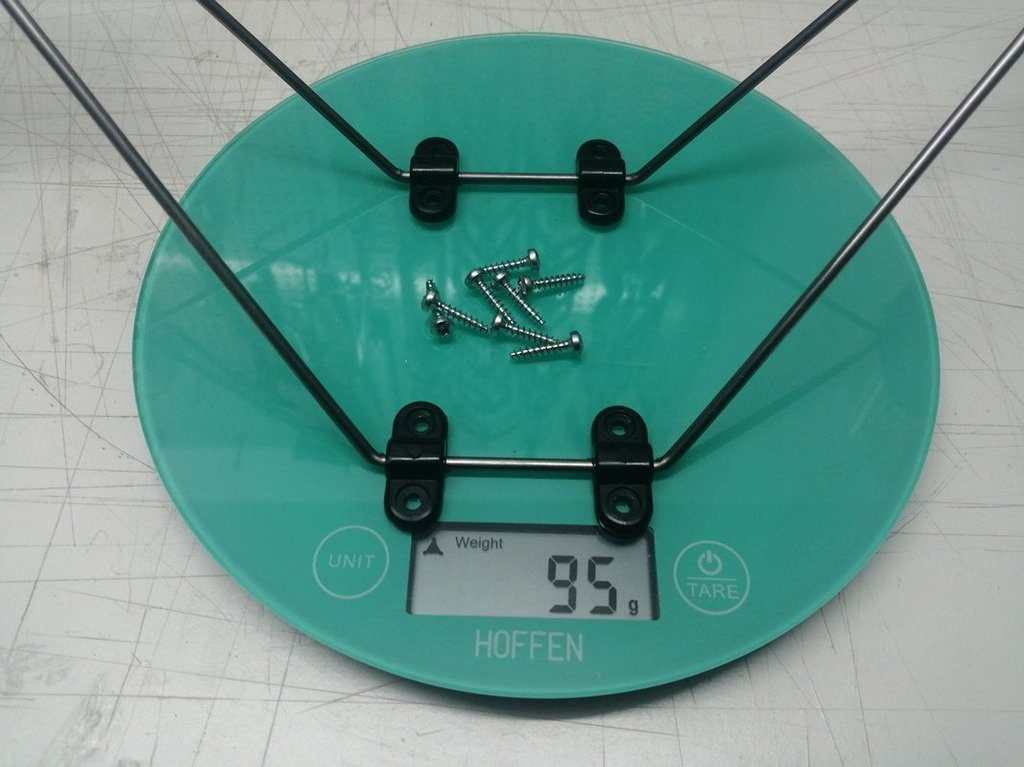

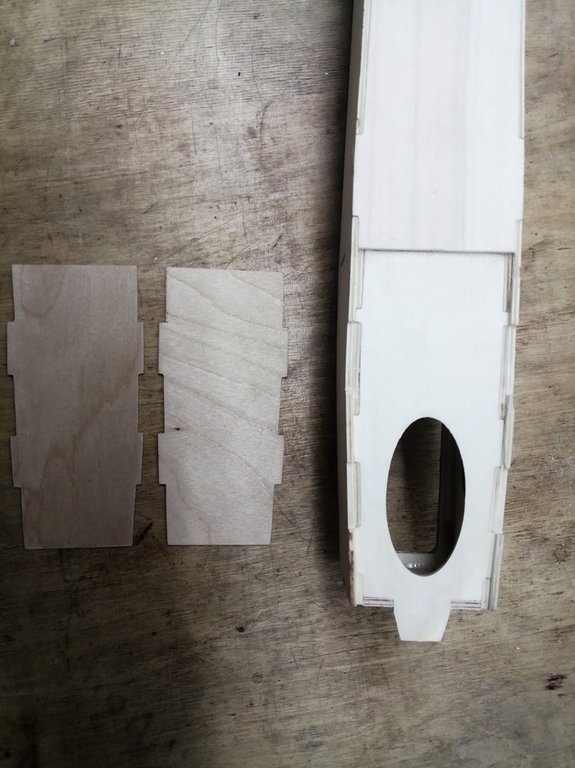

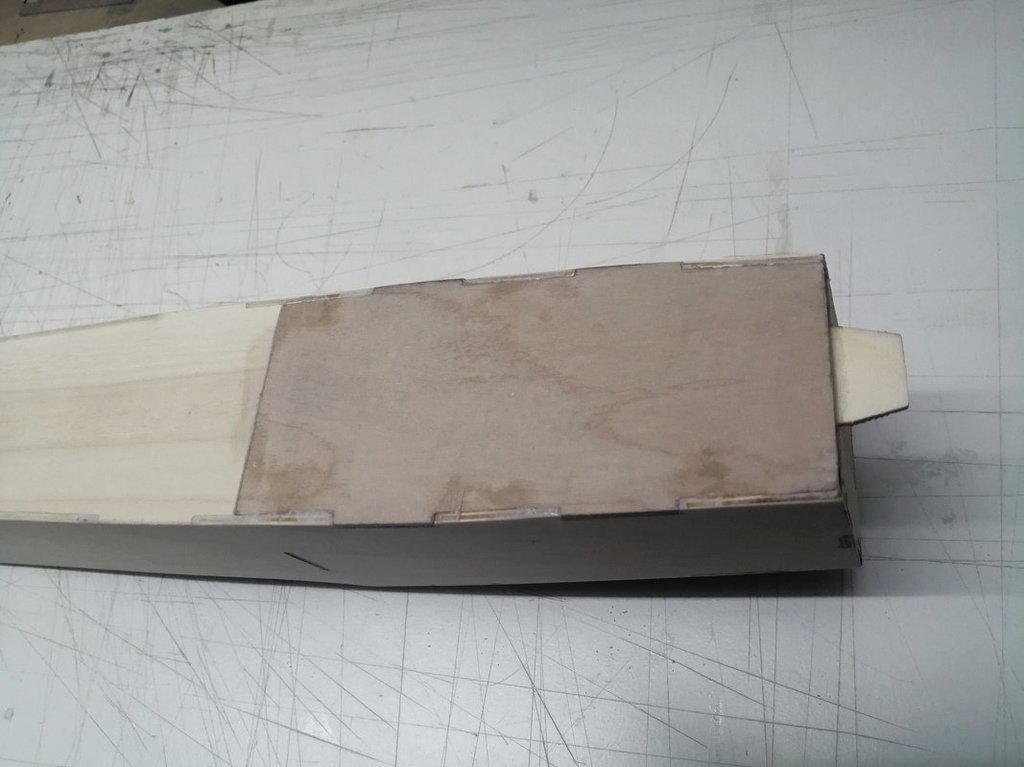

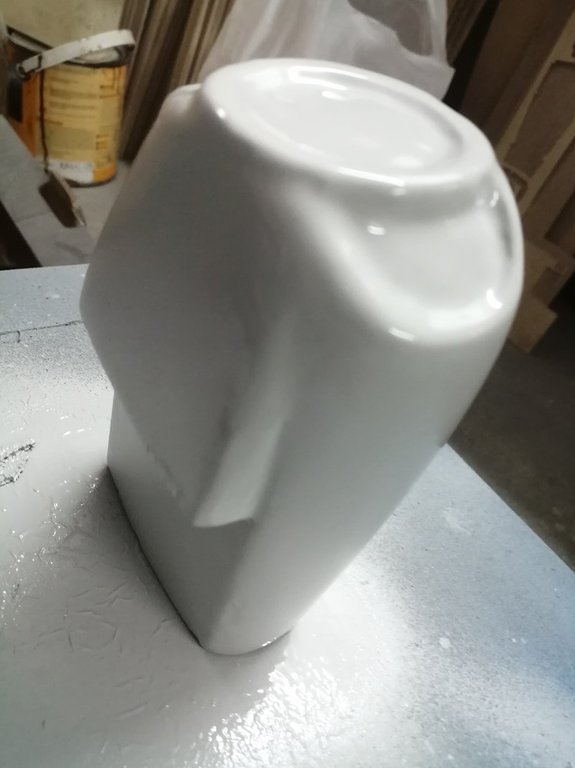

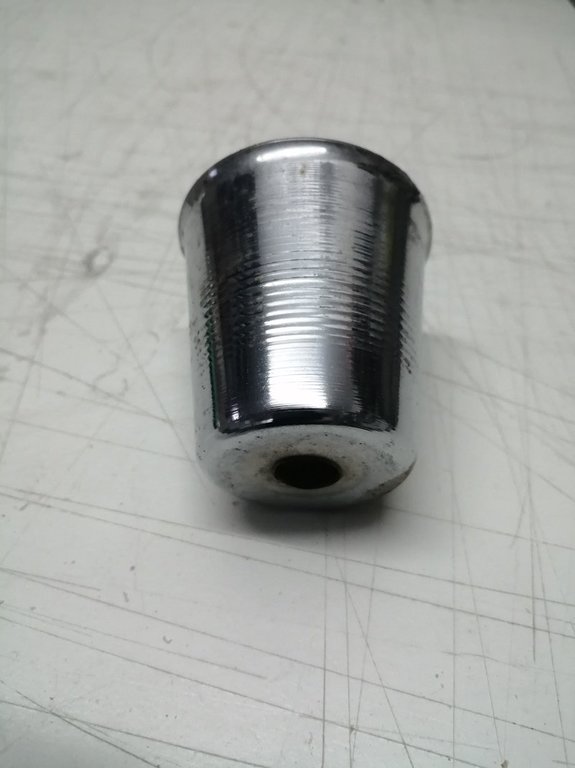

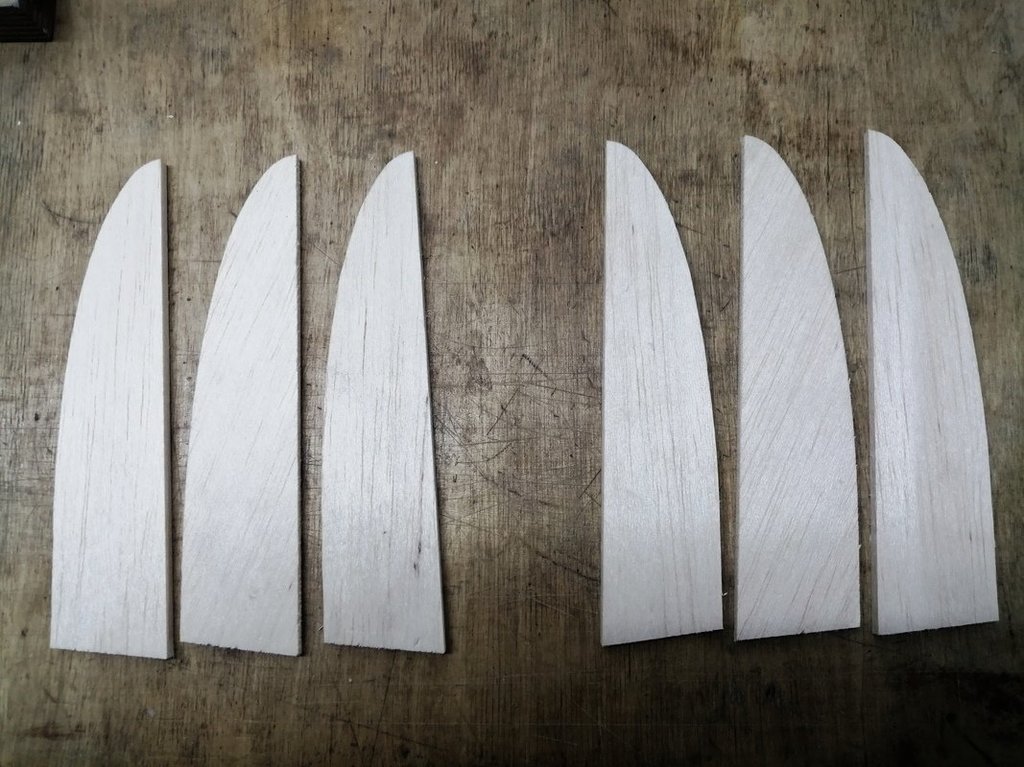

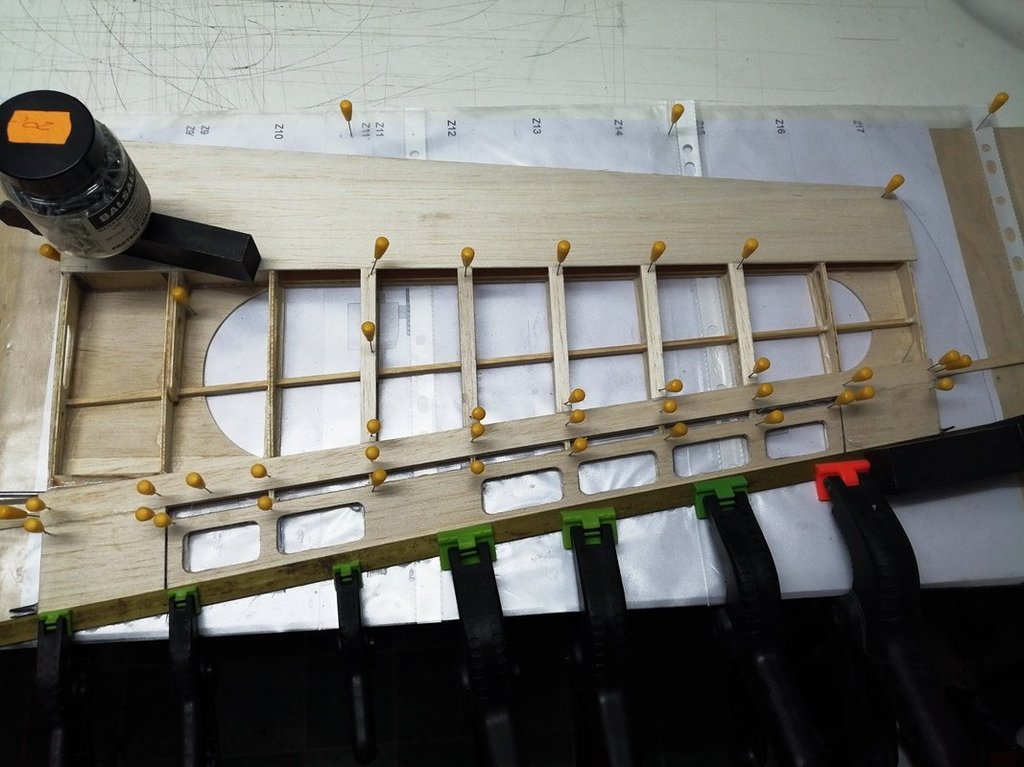

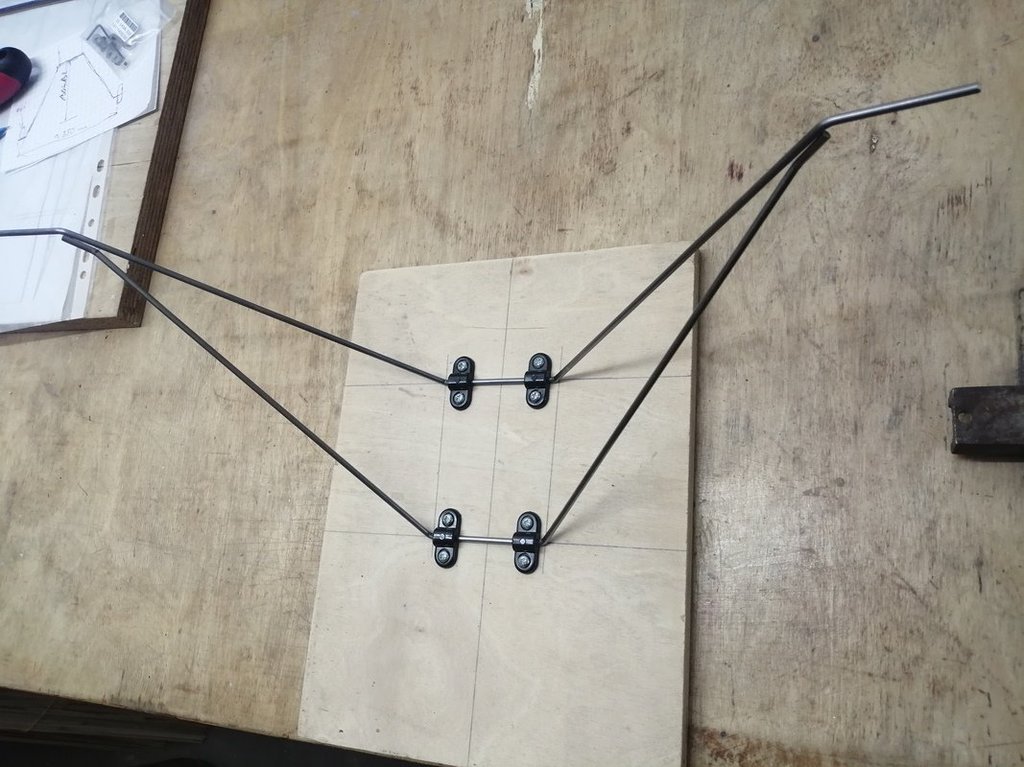

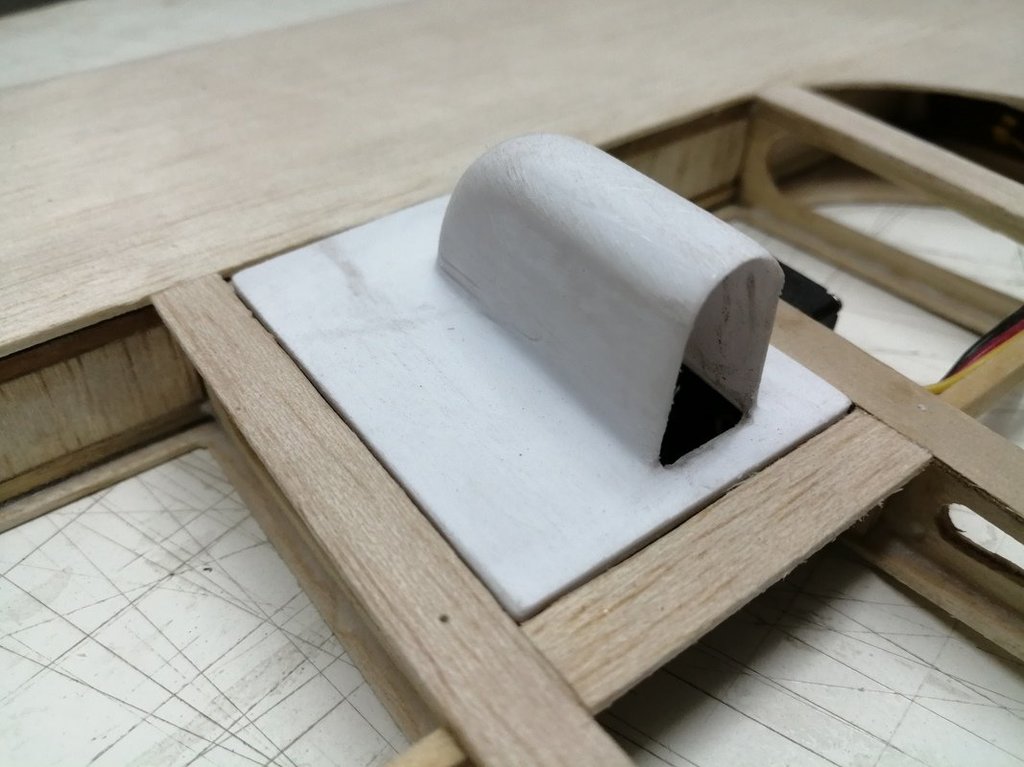

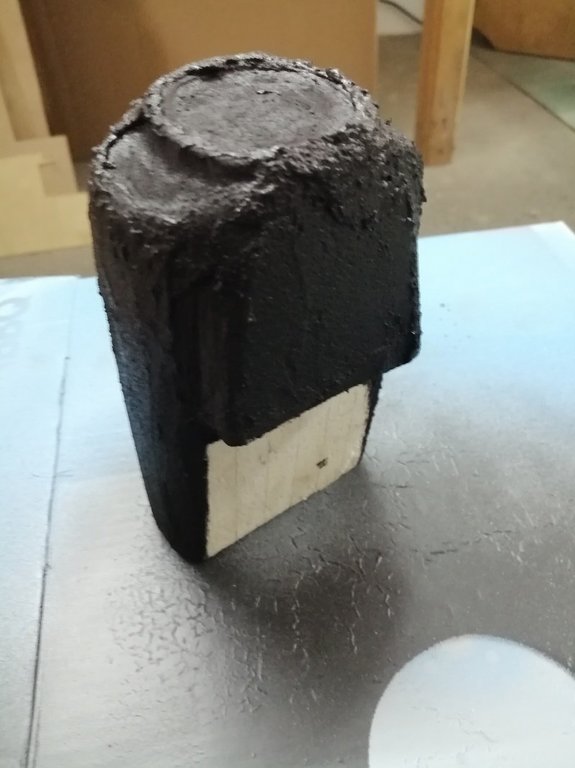

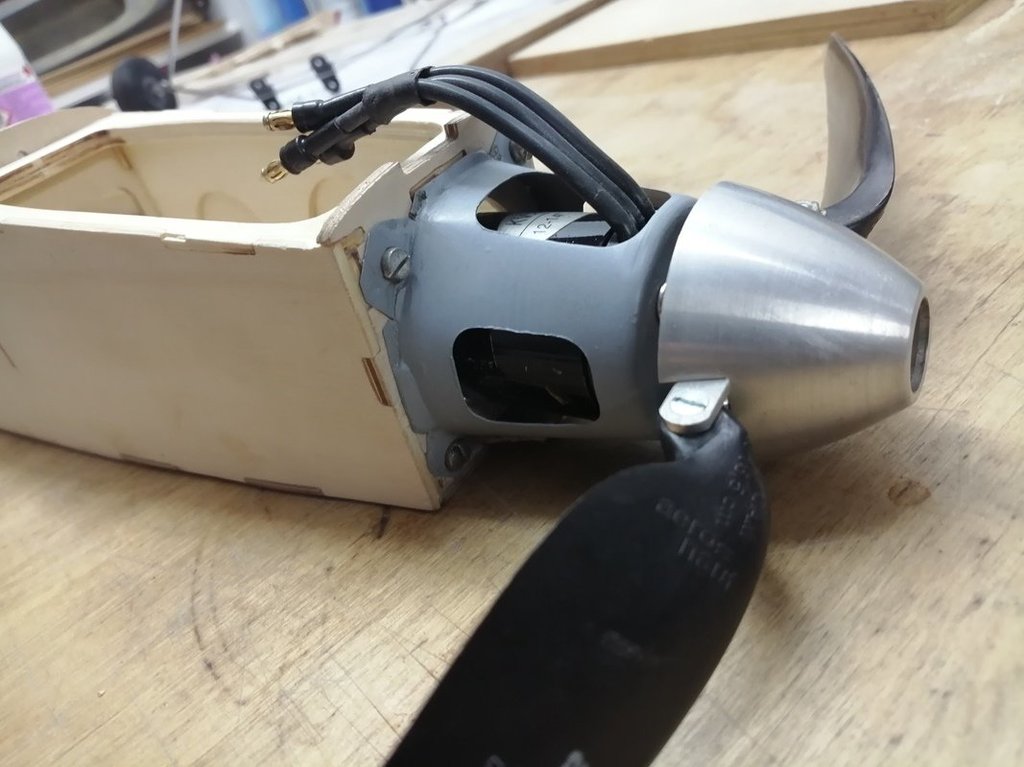

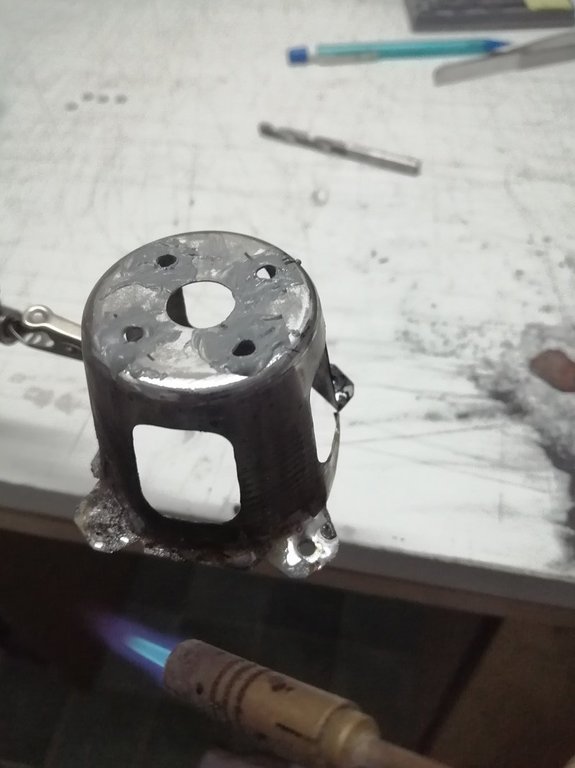

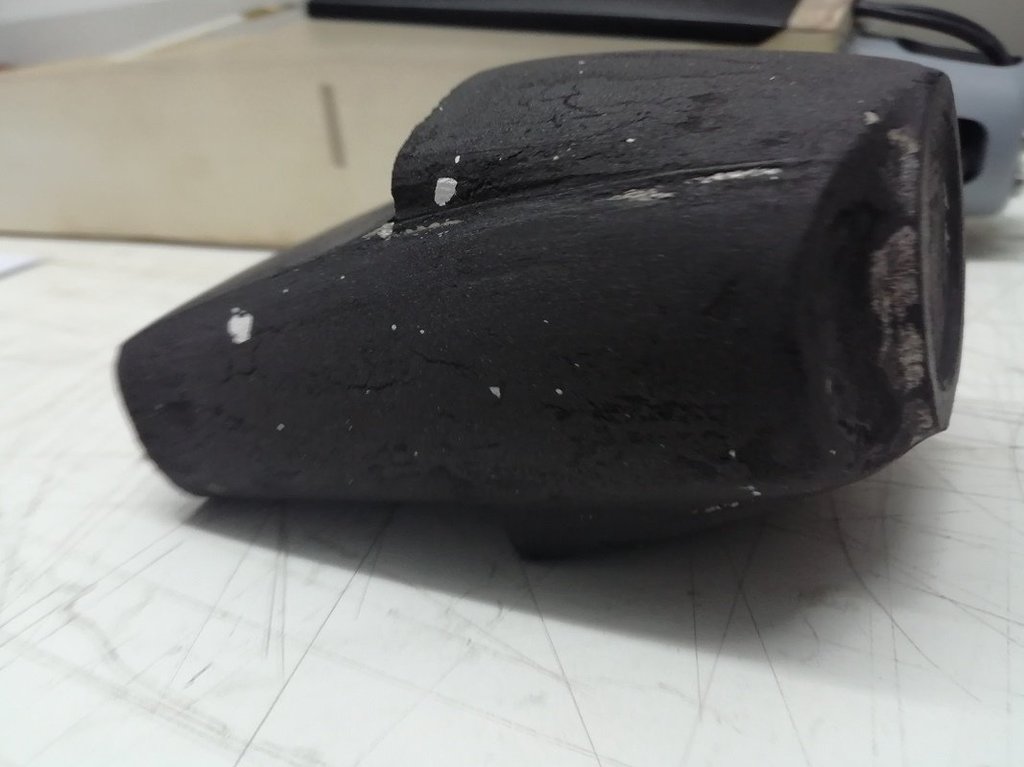

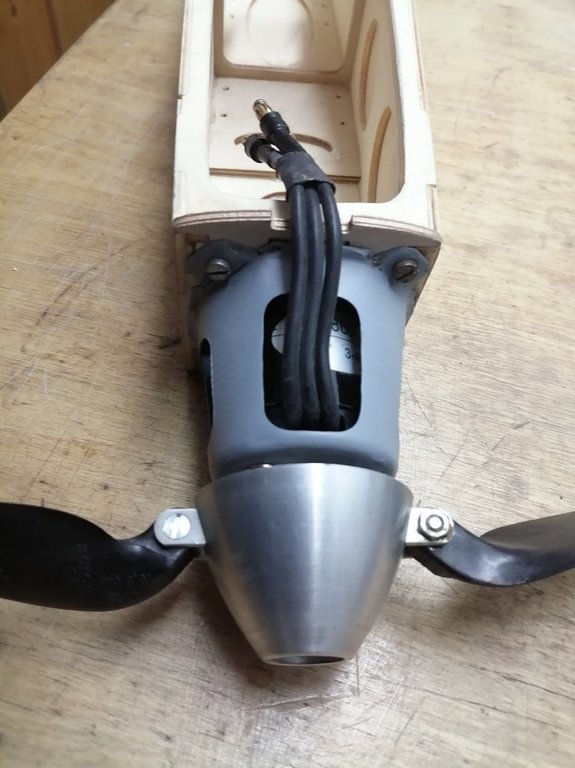

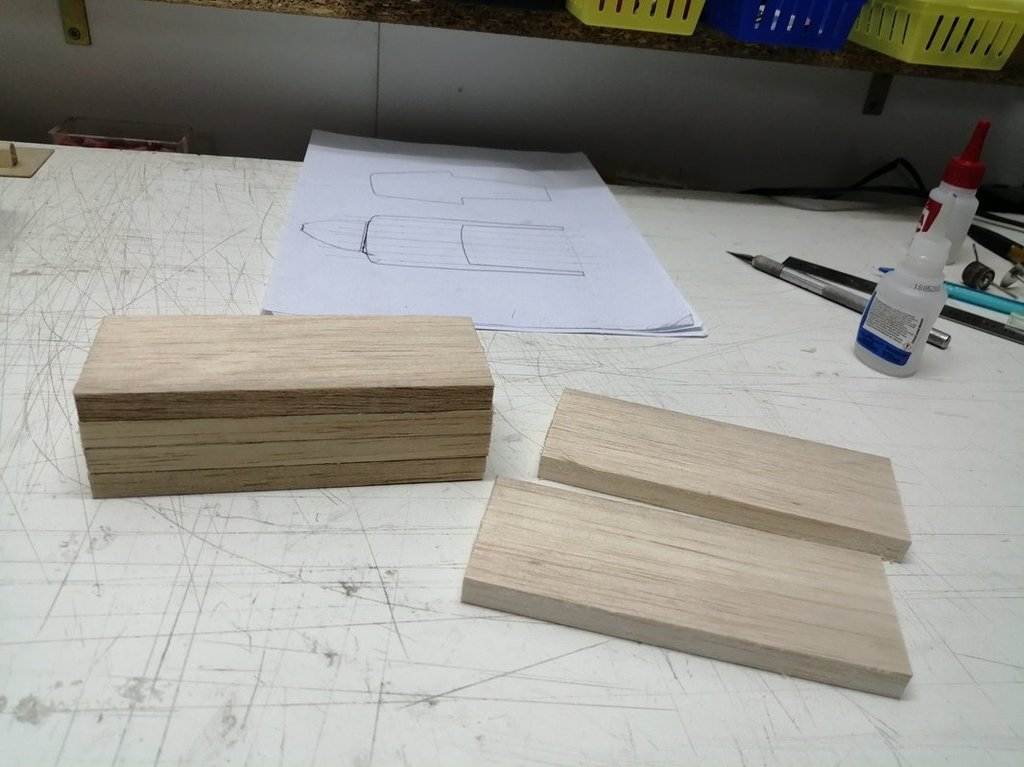

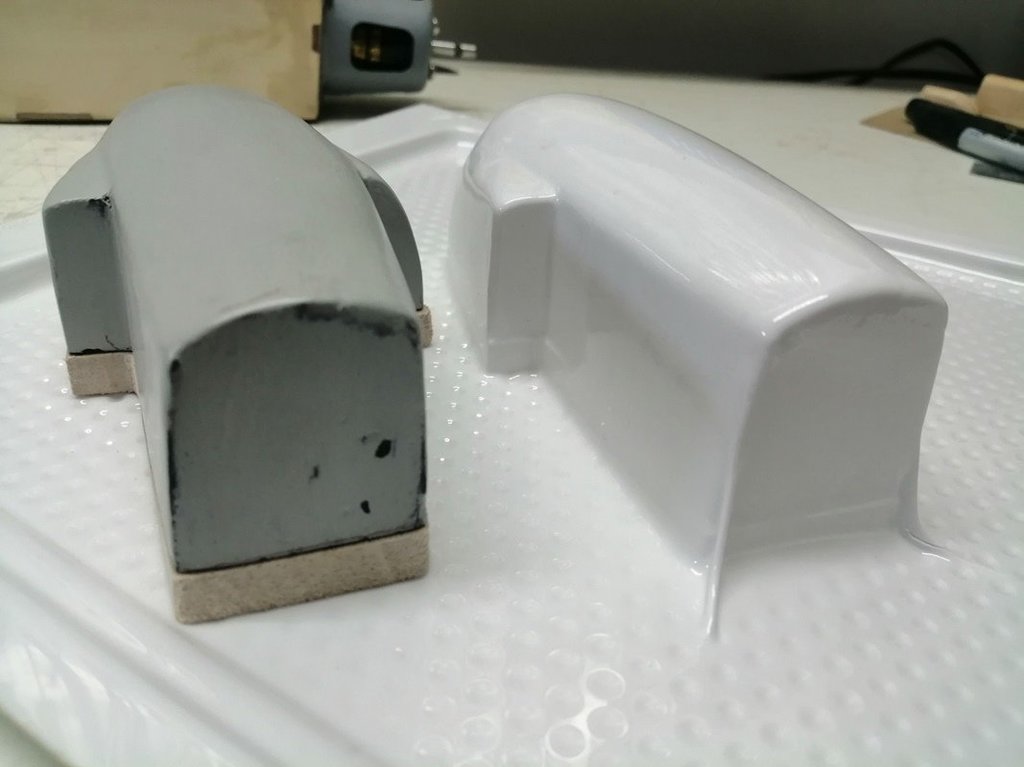

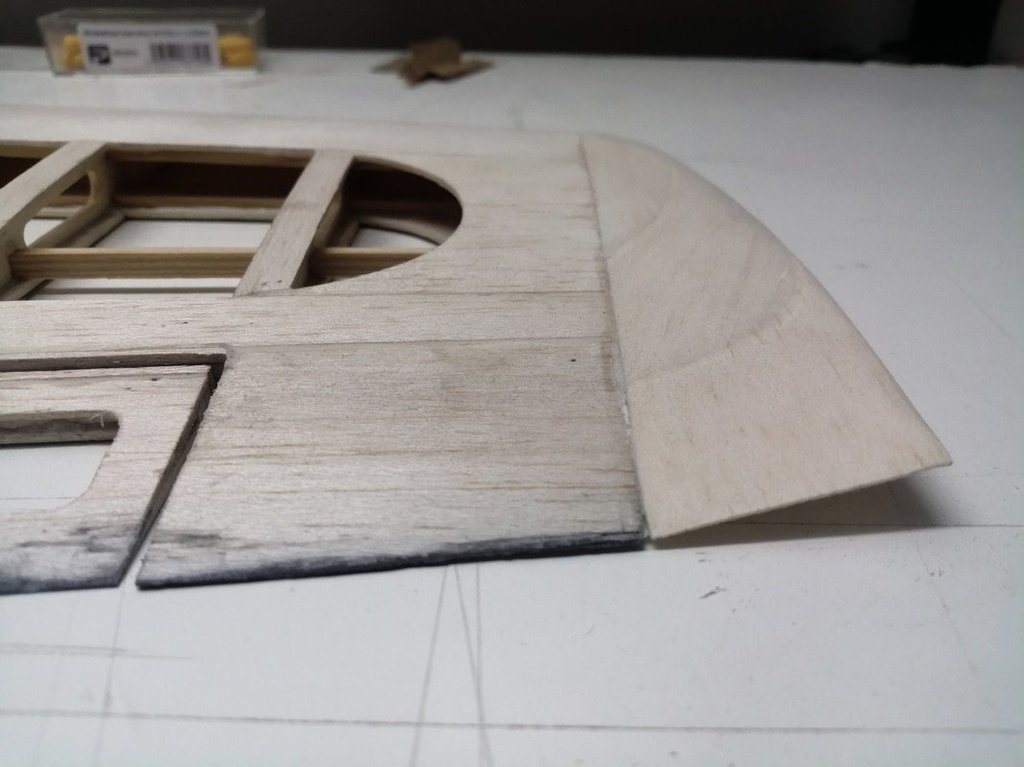

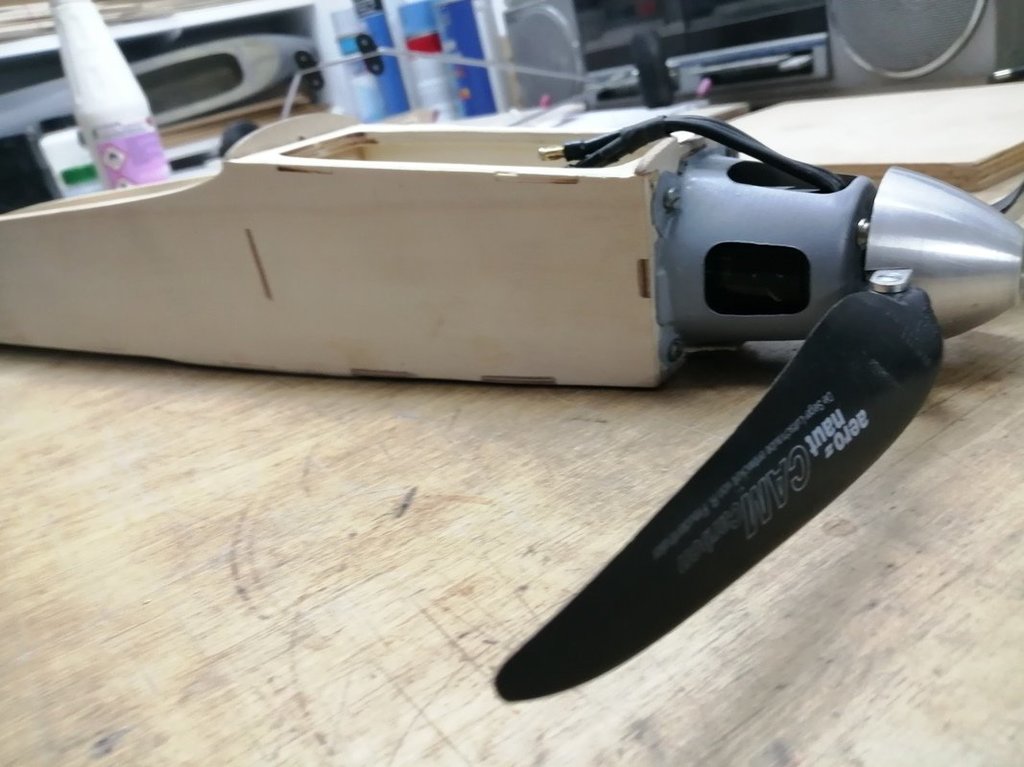

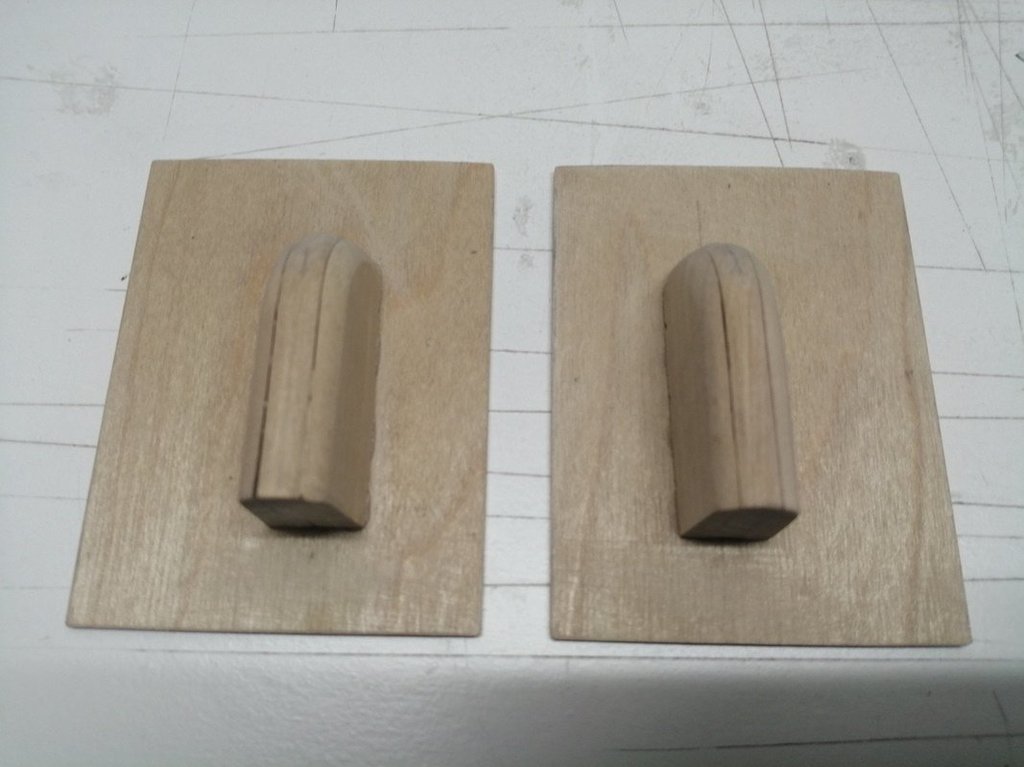

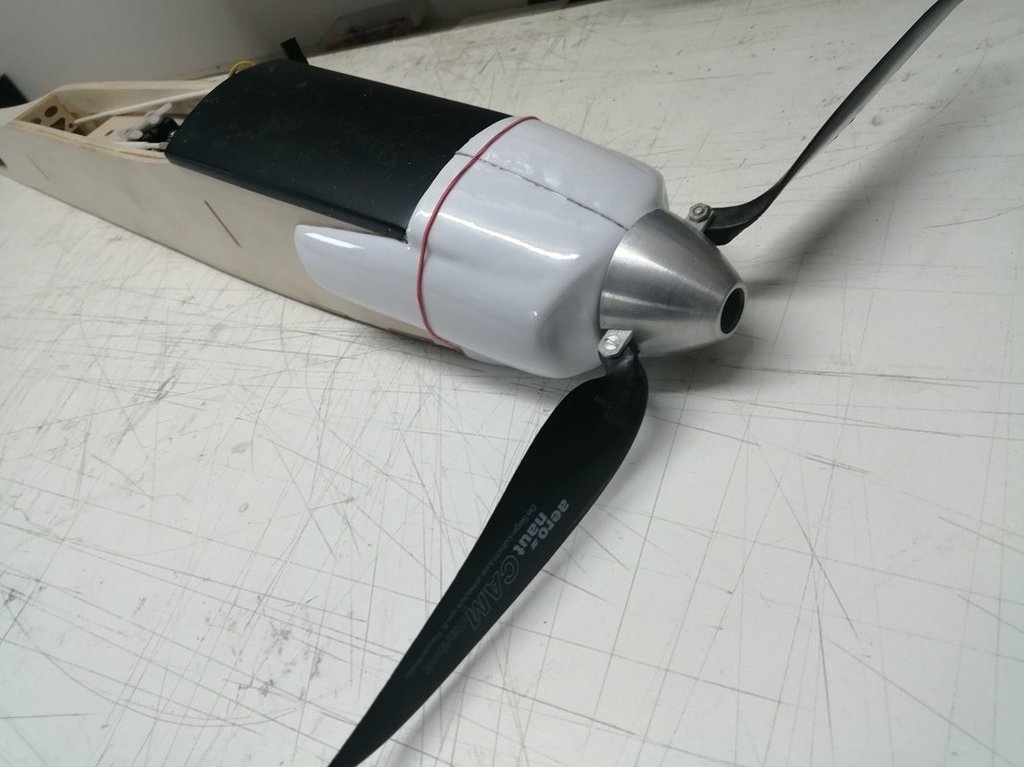

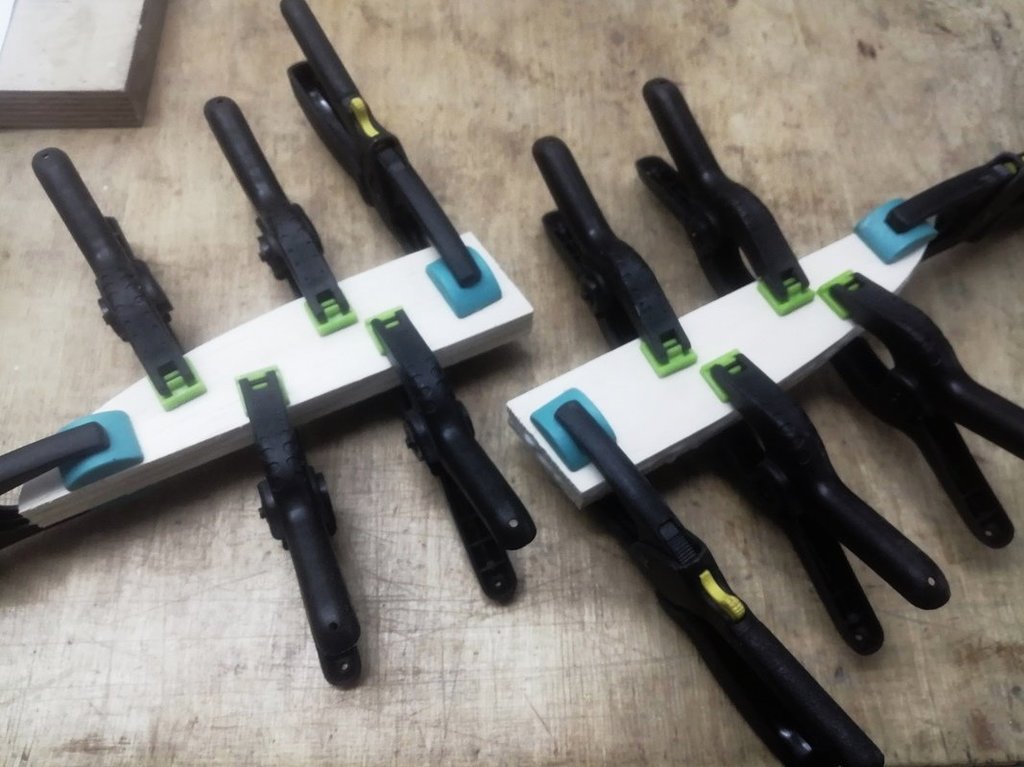

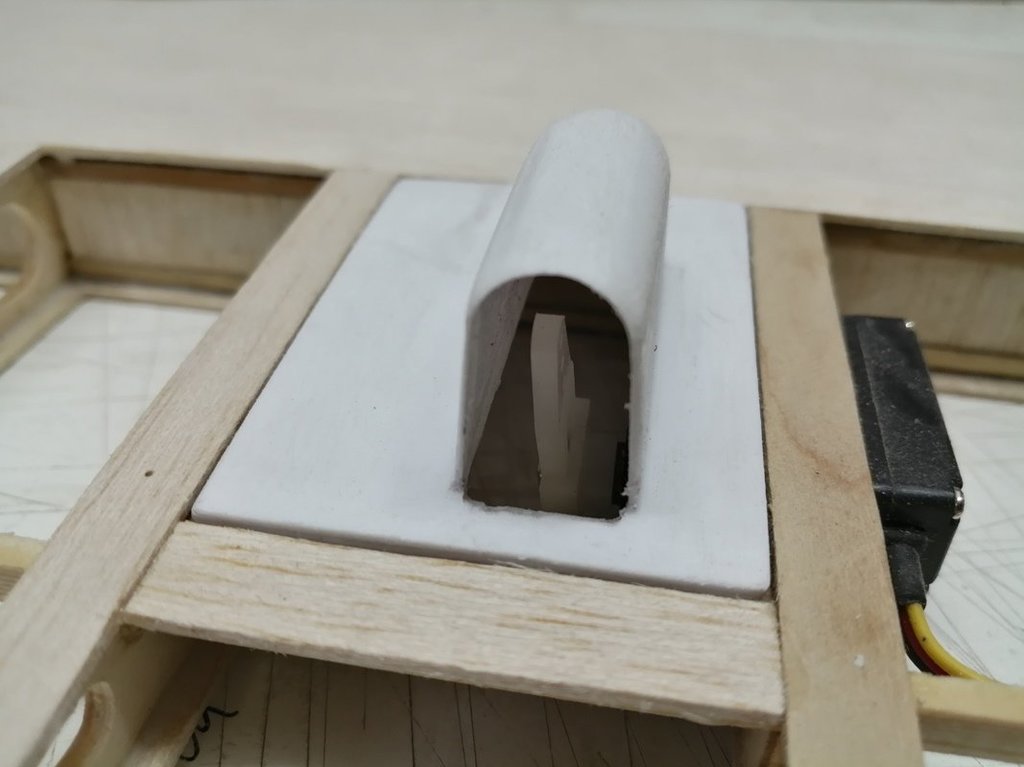

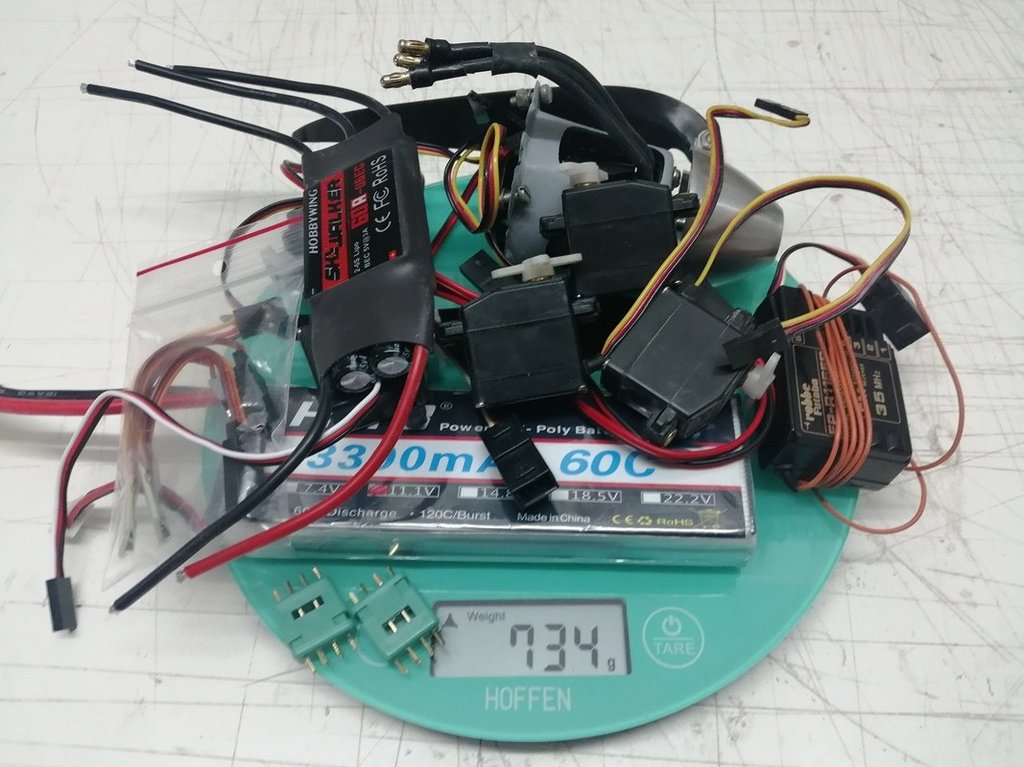

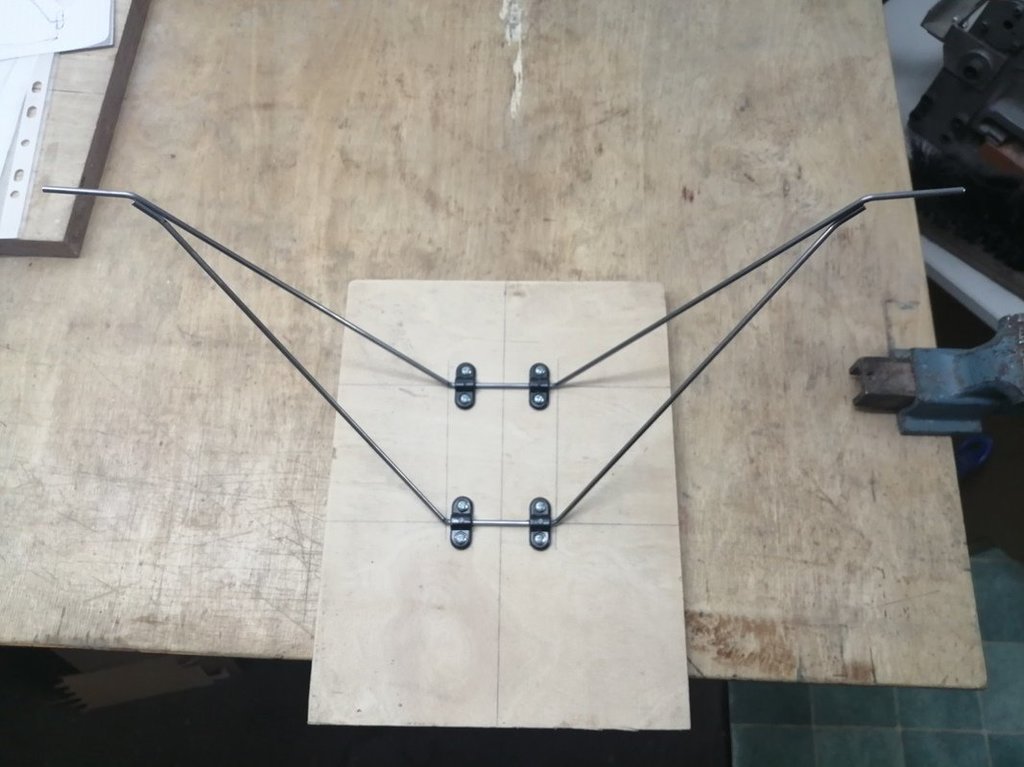

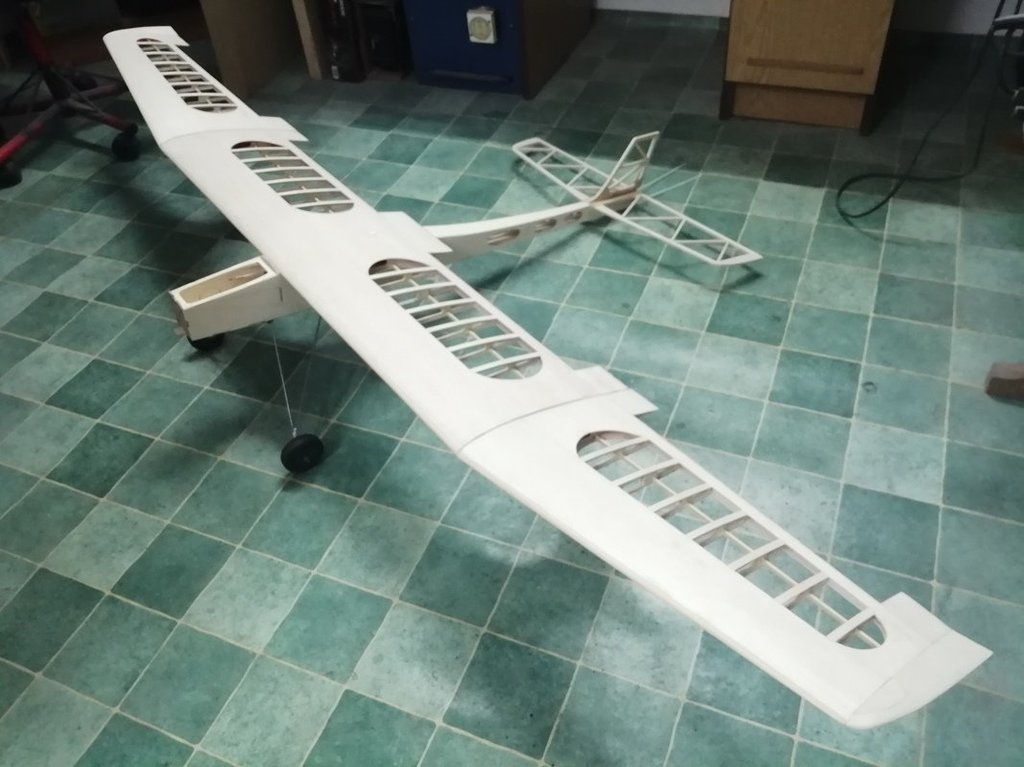

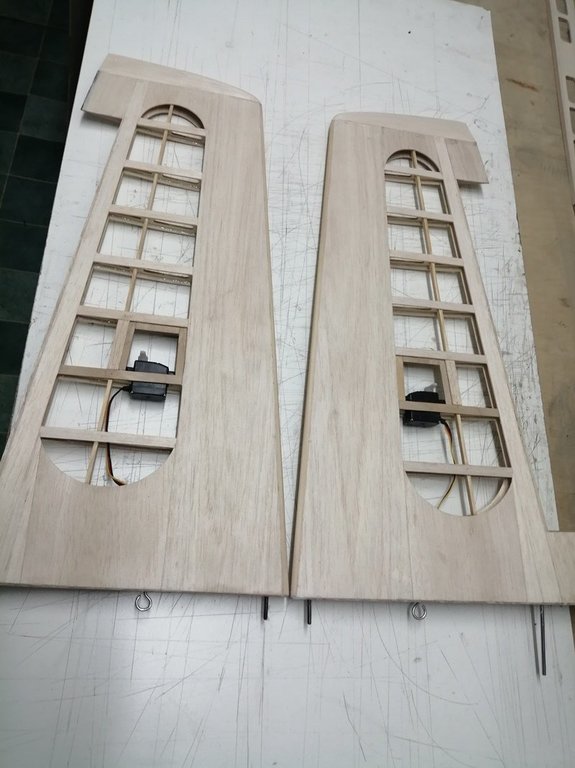

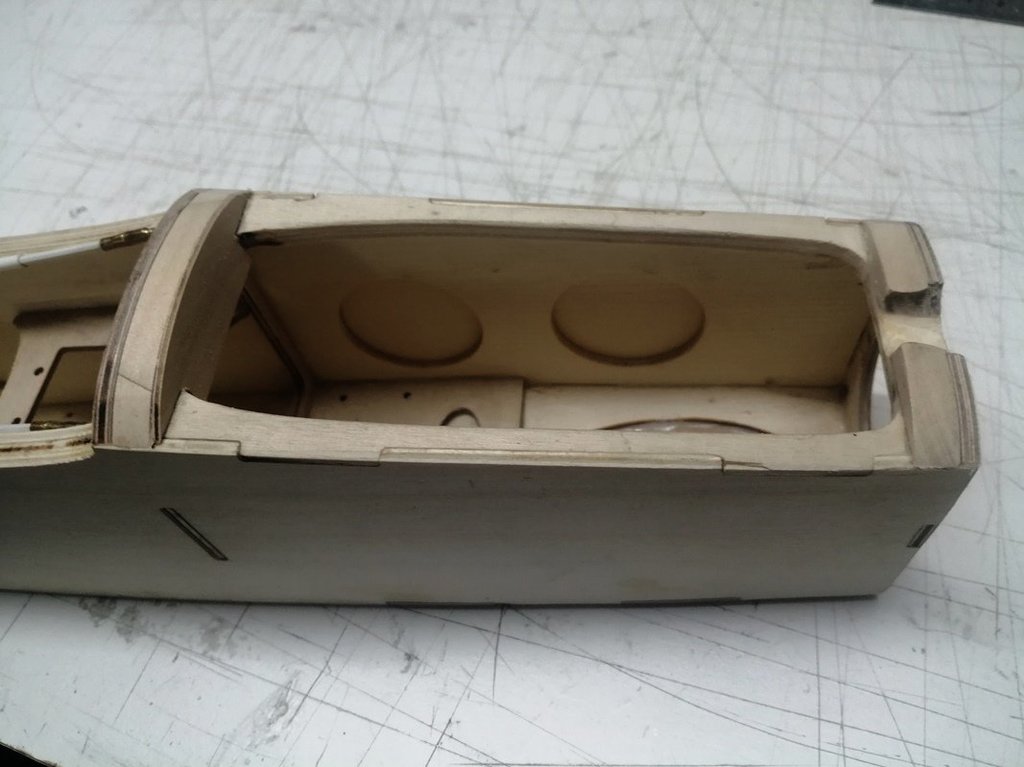

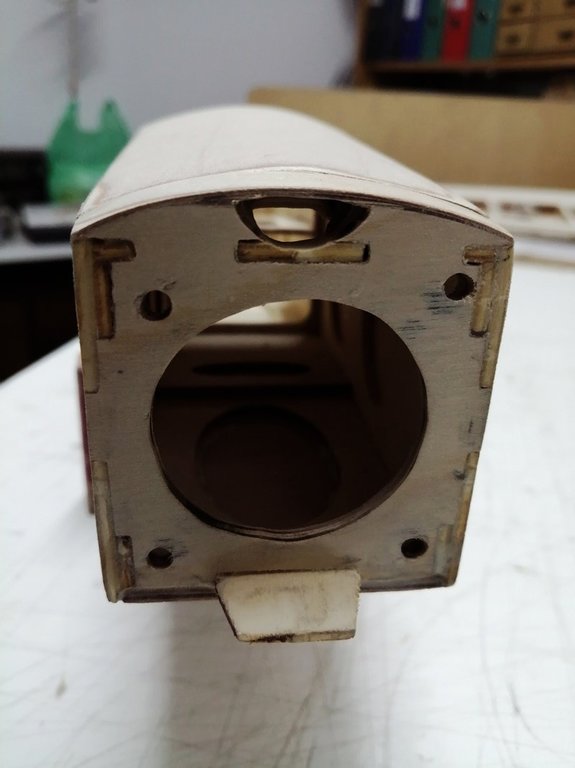

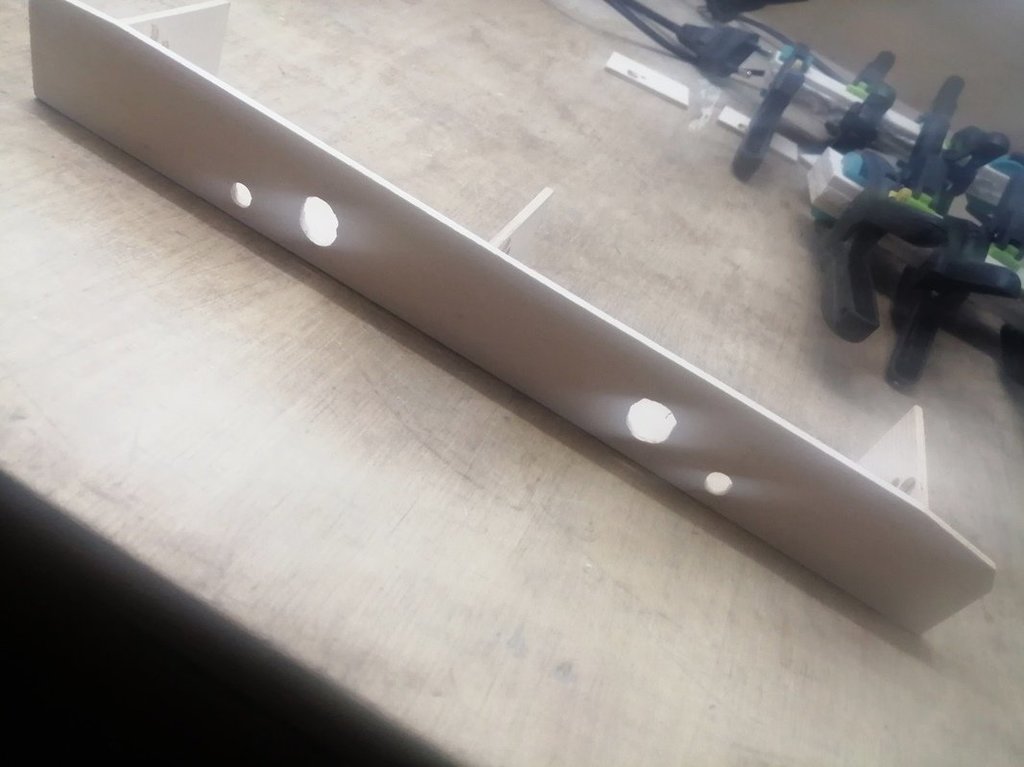

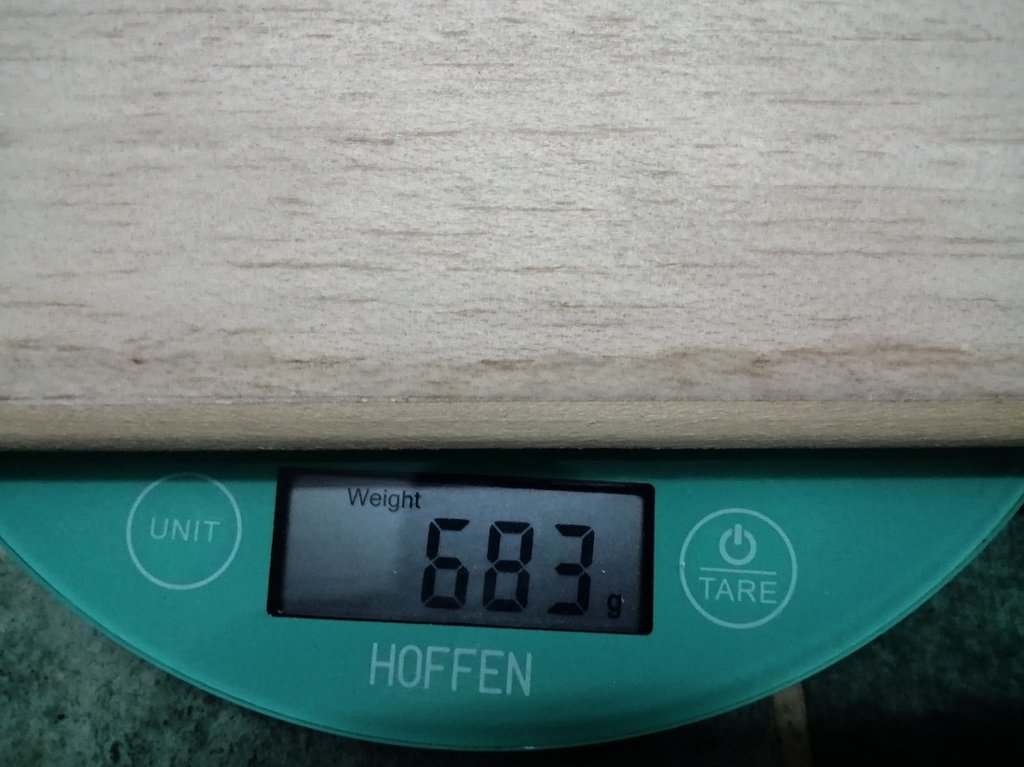

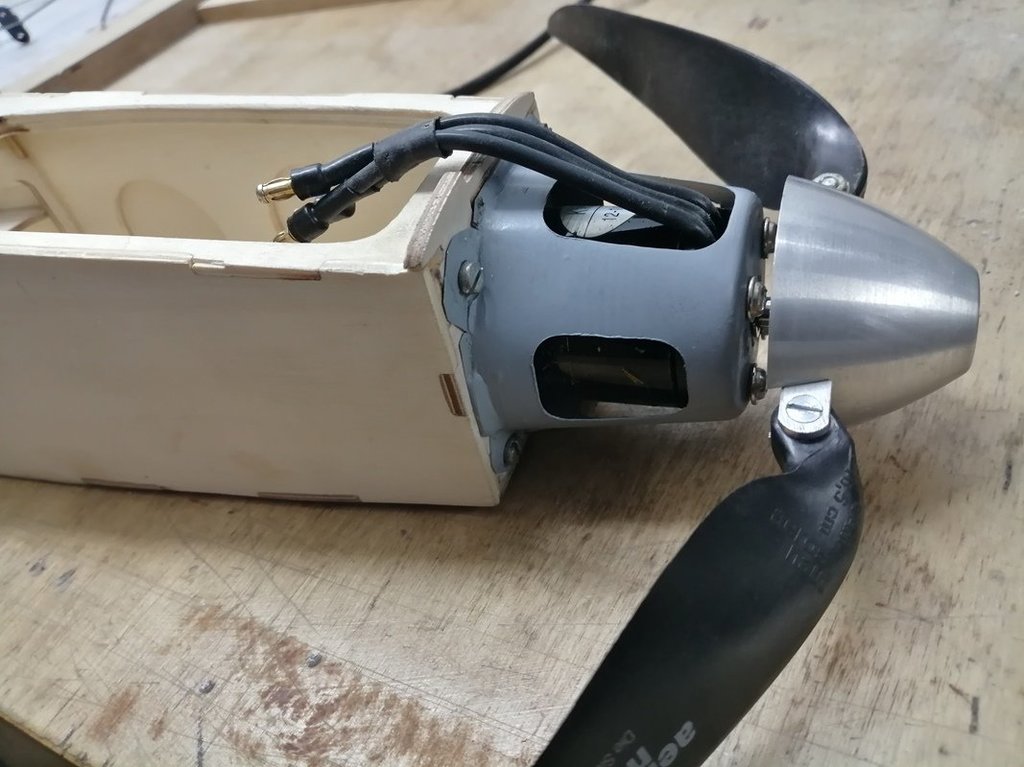

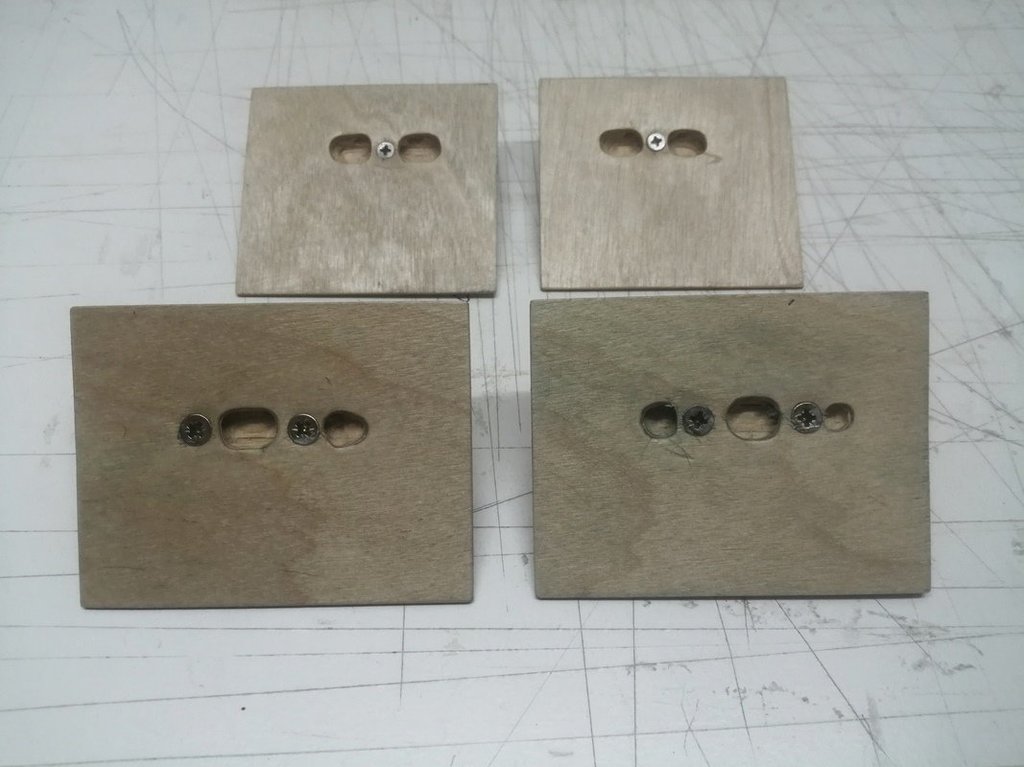

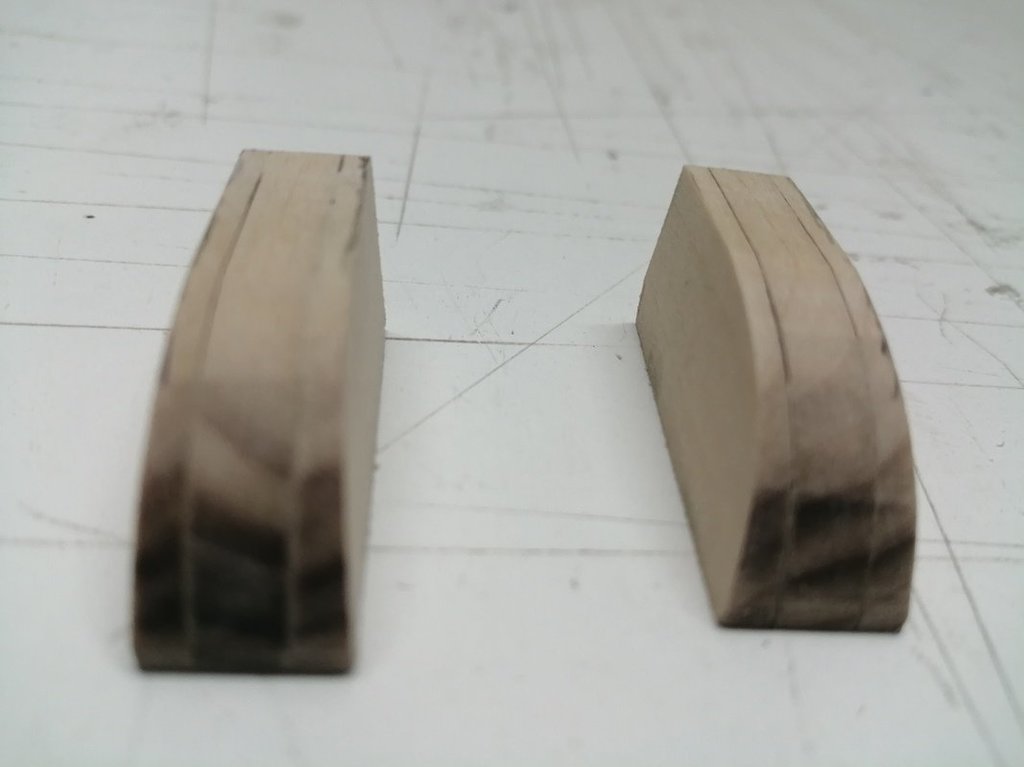

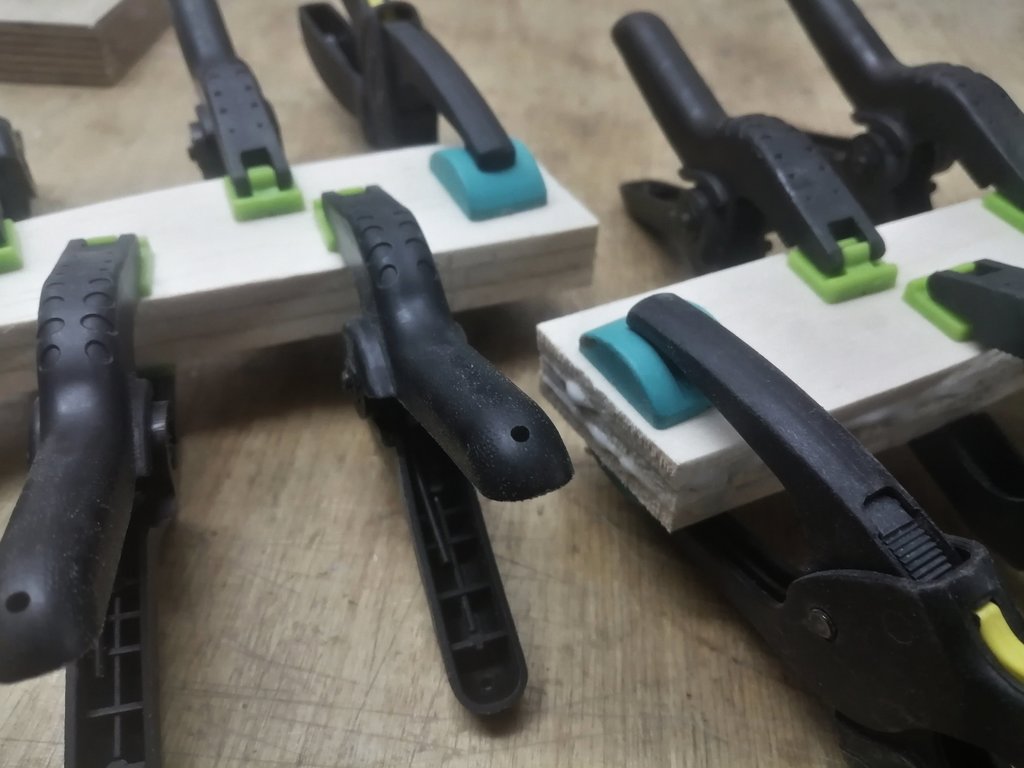

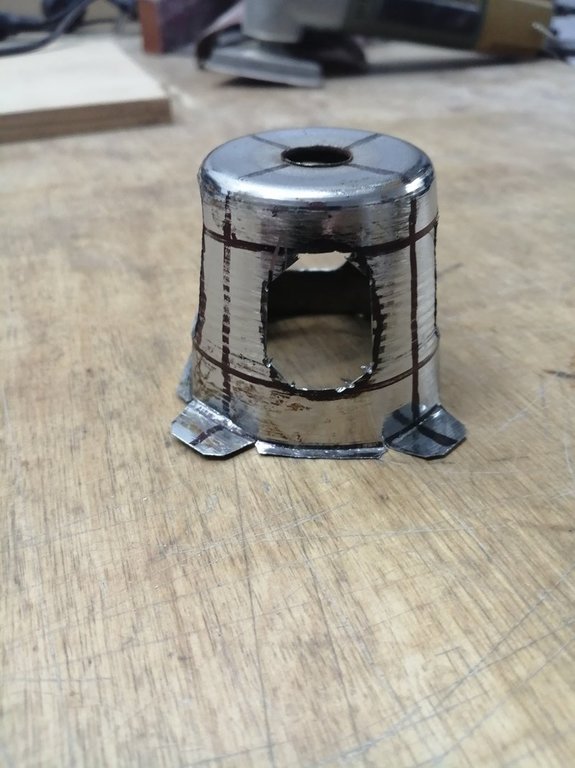

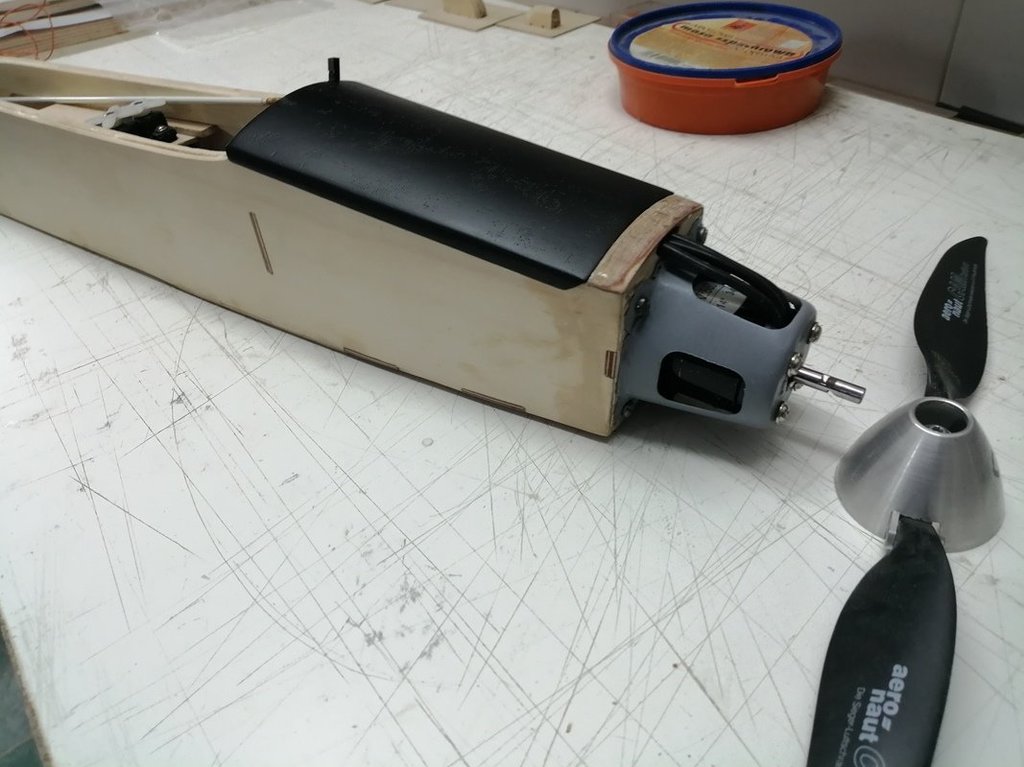

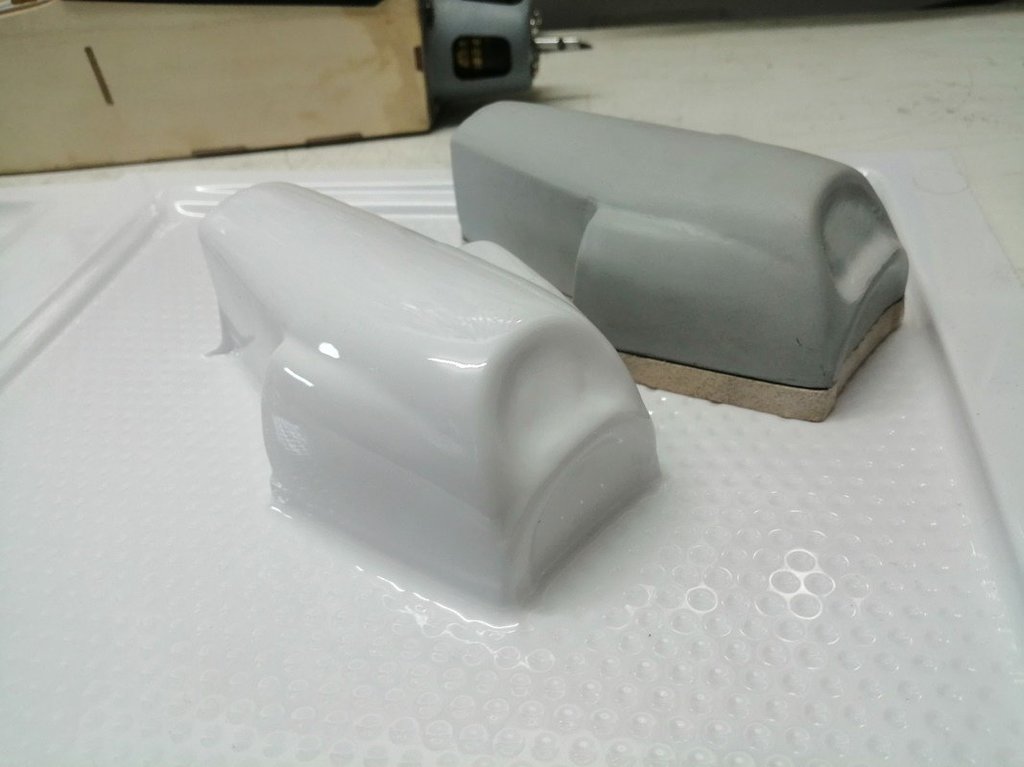

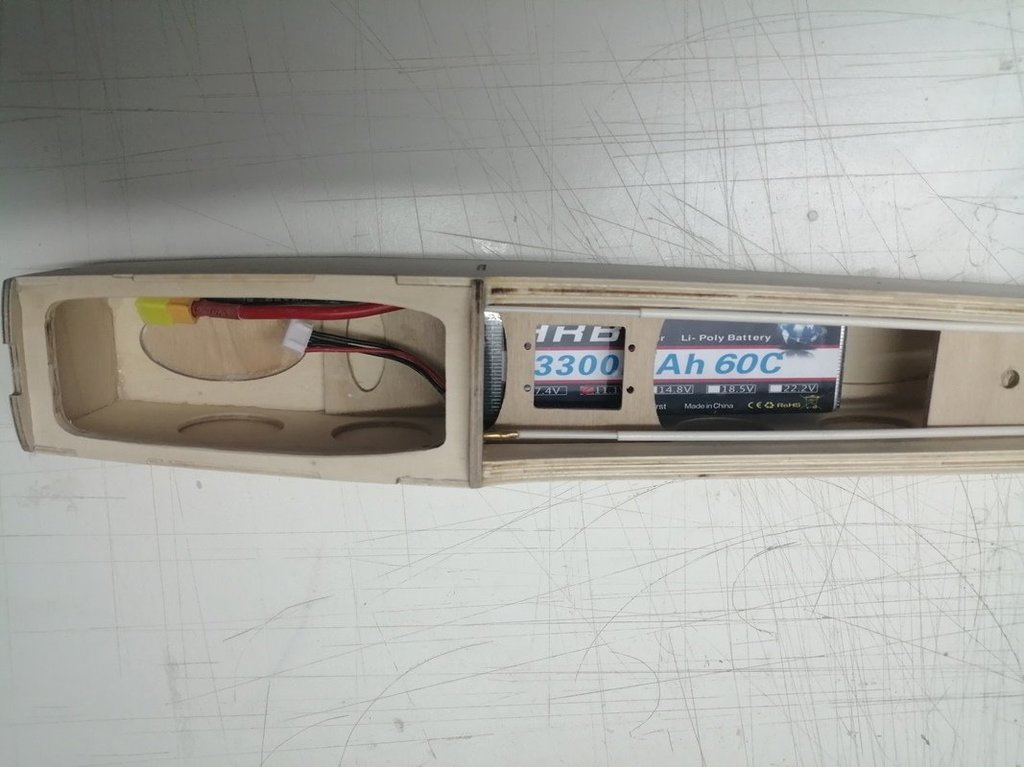

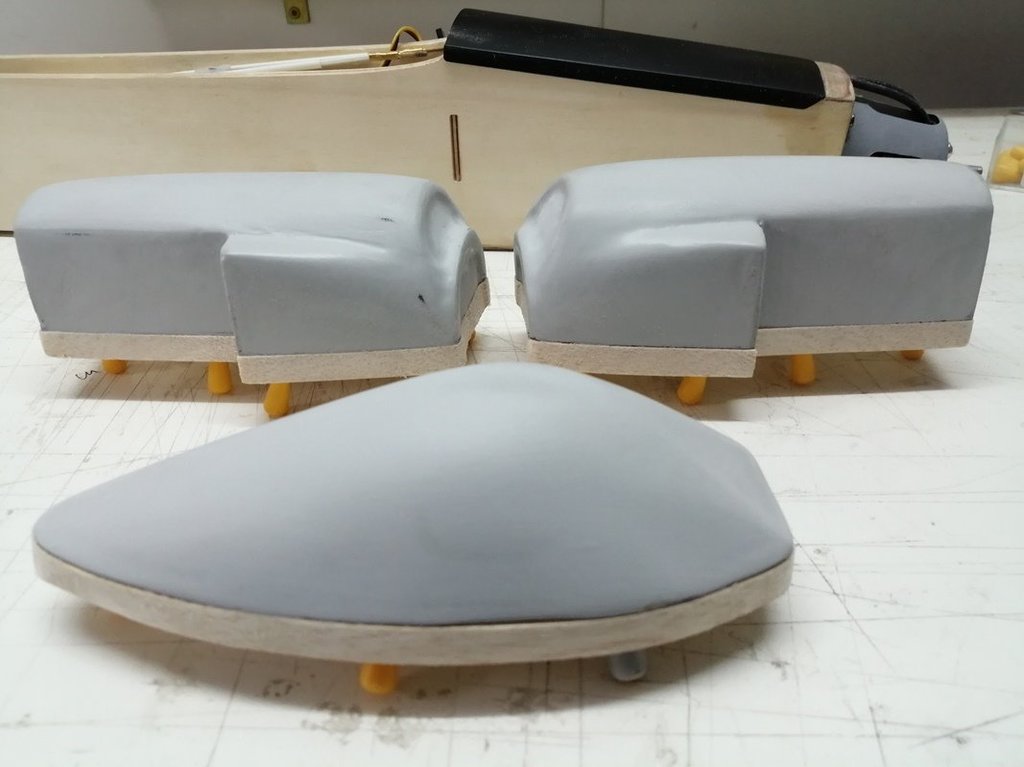

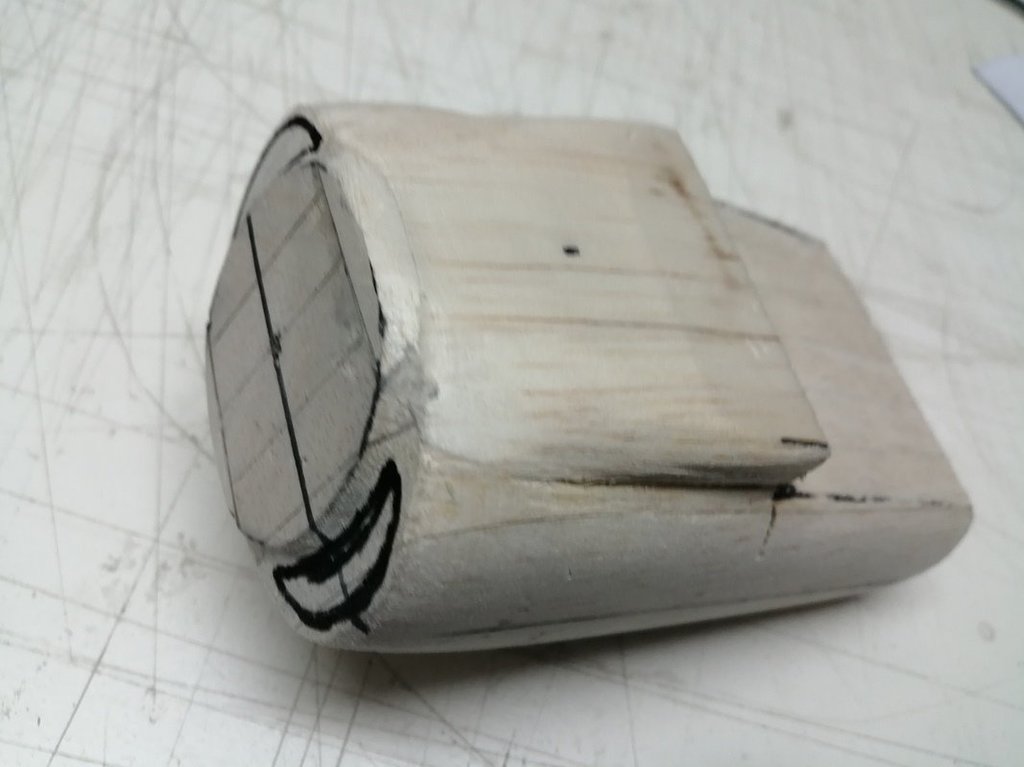

Ciąg dalszy prac. Uszy Szybolota otrzymały kompletne poszycie. Całość wstępnie przeszlifowana i wklejone lipowe listwy w krawędziach natarcia oraz balsowe listwy w mocowaniach lotek. Skrzydło wstępnie zważone - 613g jeszcze bez wklejonych listew. Po odcięciu i przeszlifowaniu lotki również otrzymały krawędzie natarcia (listwy balsowe). Waga całości w stanie jak na zdjęciach - kadłub z usterzeniem poziomym i pionowym - 316g + skrzydło -613g = 929g. Myślę, że waga samego wykończonego modelu powinna się zamknąć w granicach do 1200g + waga wyposażenia ok. 500g = całość ok. 1700g, co ostatecznie daje obciążenie powierzchni ok. 29 - 30g/dm2.

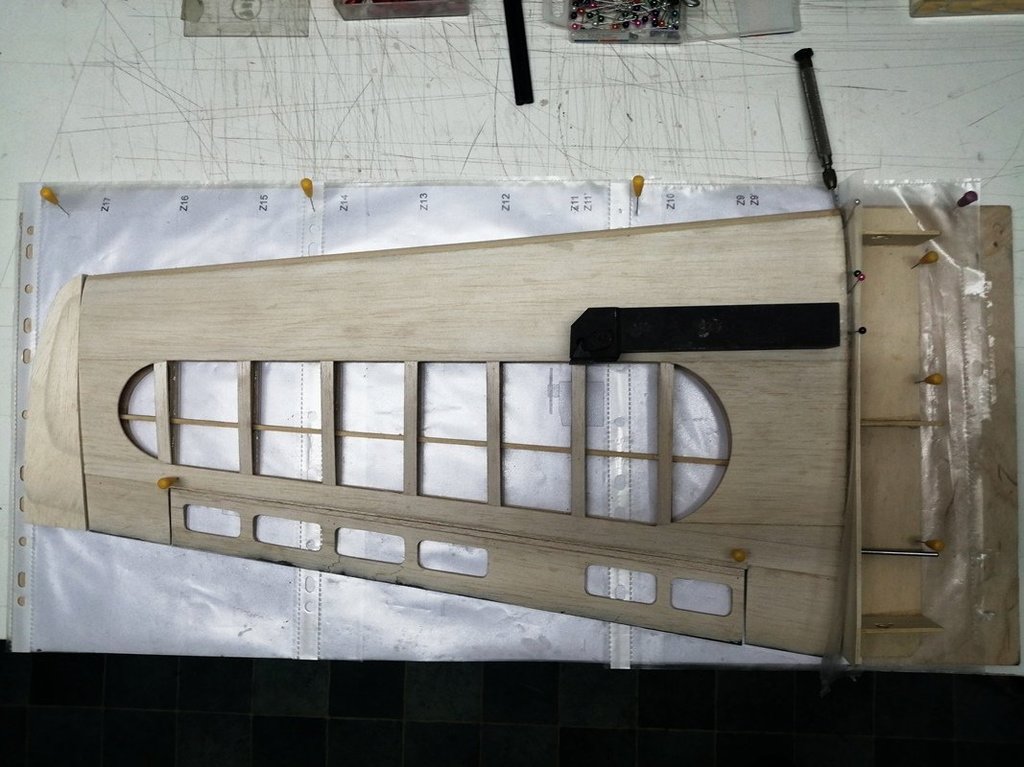

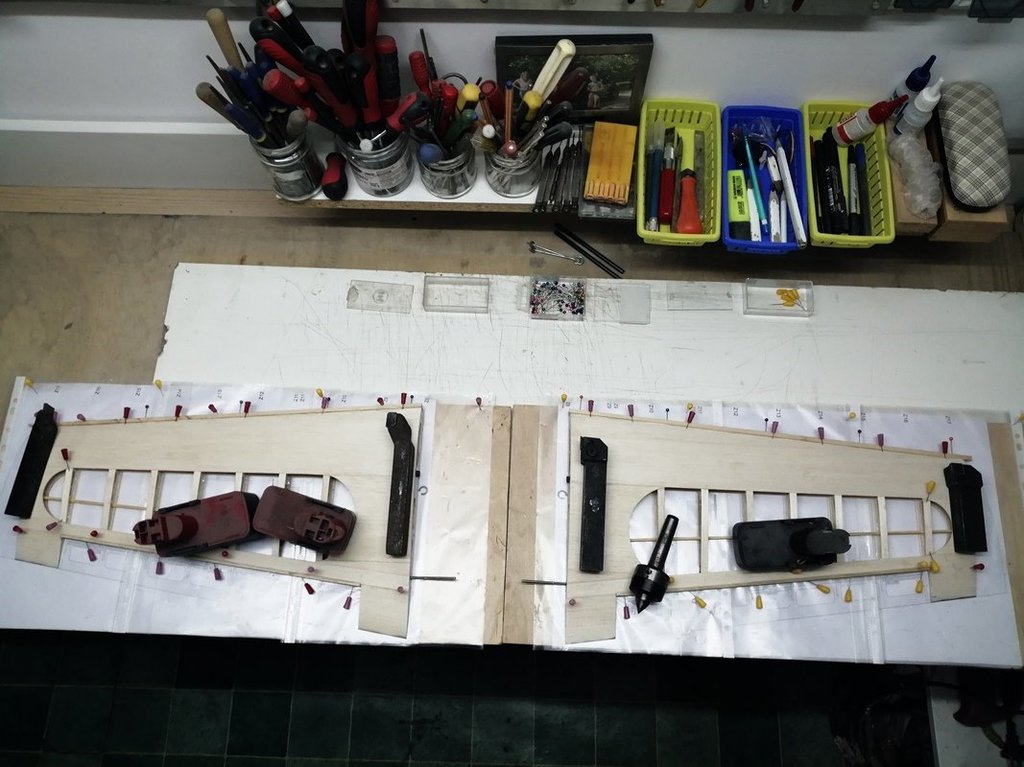

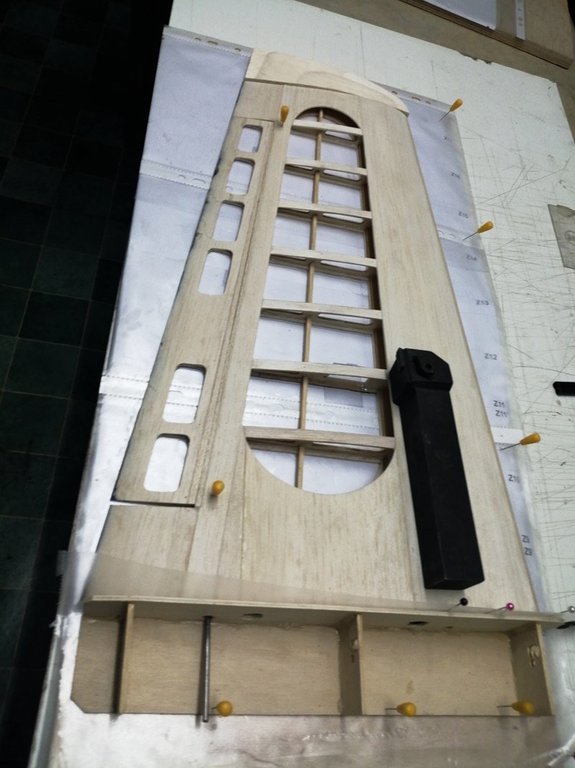

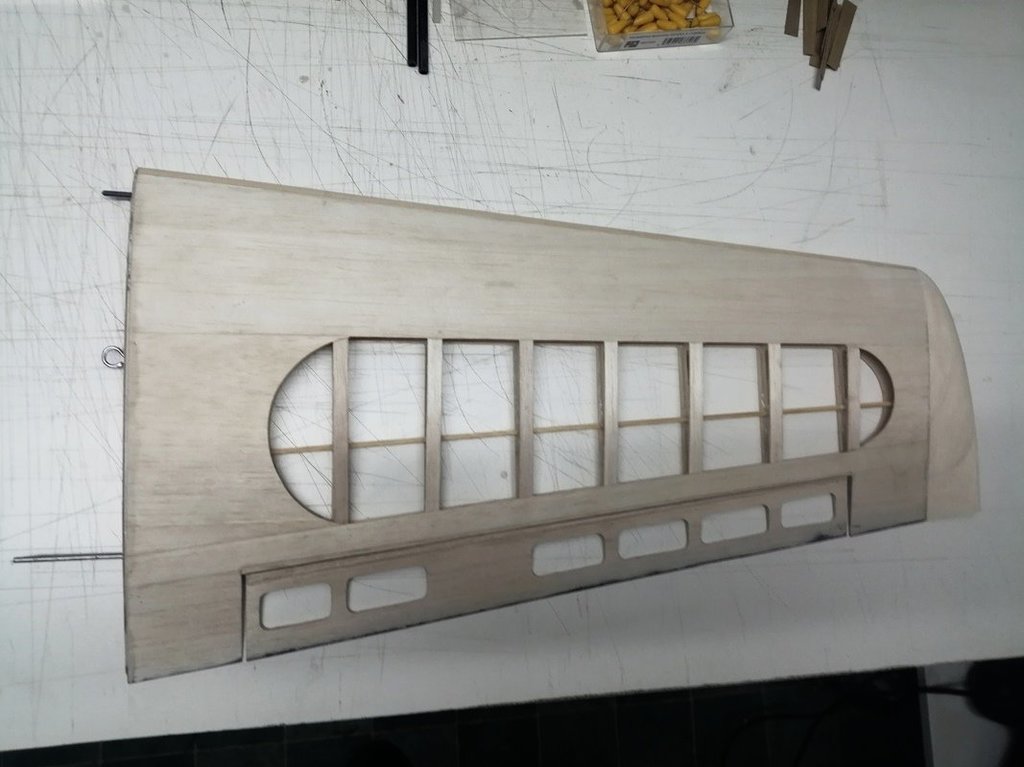

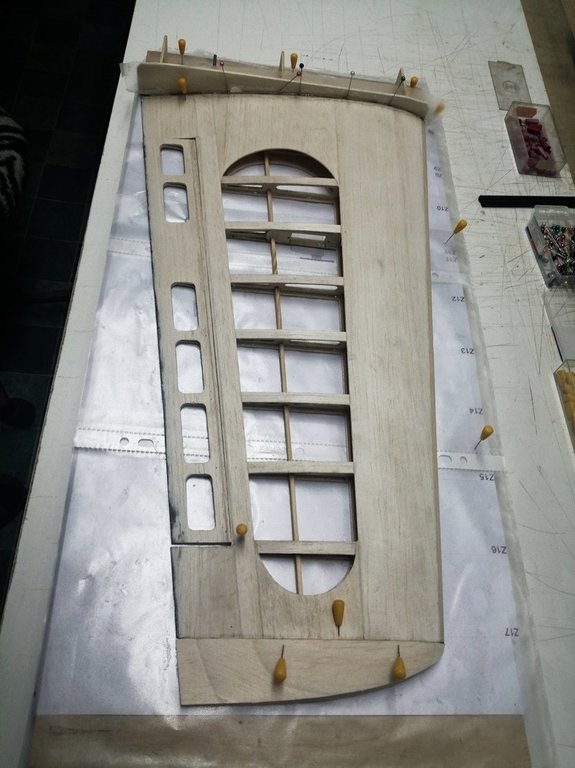

Dzięki za słowa wsparcia. Poszycie dolne uszu wklejone. Po usunięciu dystansów ustalających żeberek i oszlifowaniu górnych części przyszła kolej na przyklejenie poszycia górnego. Oczywiście w krawędzi spływu dla wzmocnienia wklejony został rowing węglowy a końcówki żeberek wzmocnione paseczkami tkaniny szklanej przechodzącymi na rowing. Pozostały jeszcze do wklejenia fragmenty balsy z łukami. A tak to wygląda:

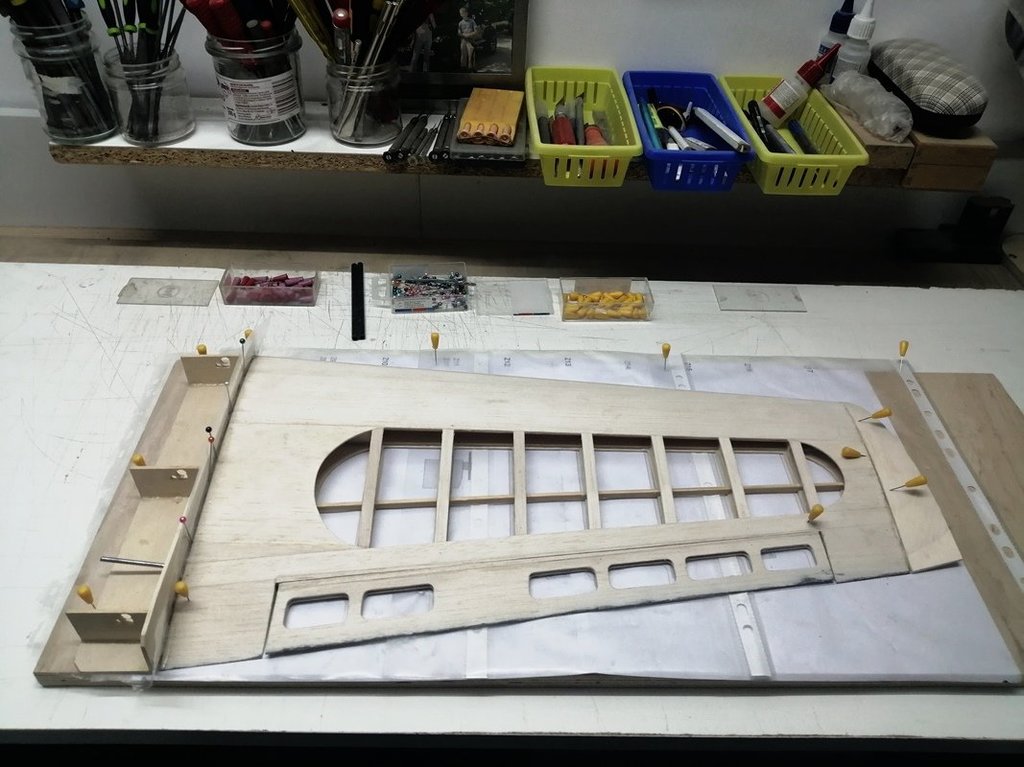

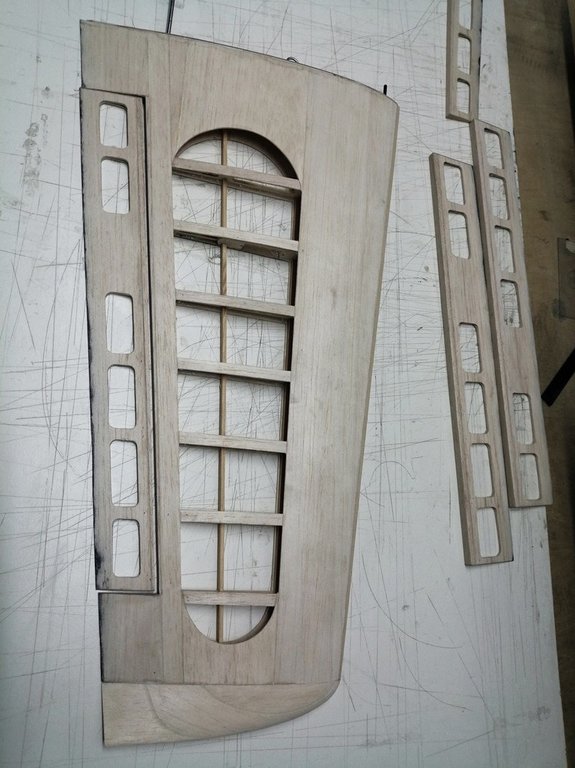

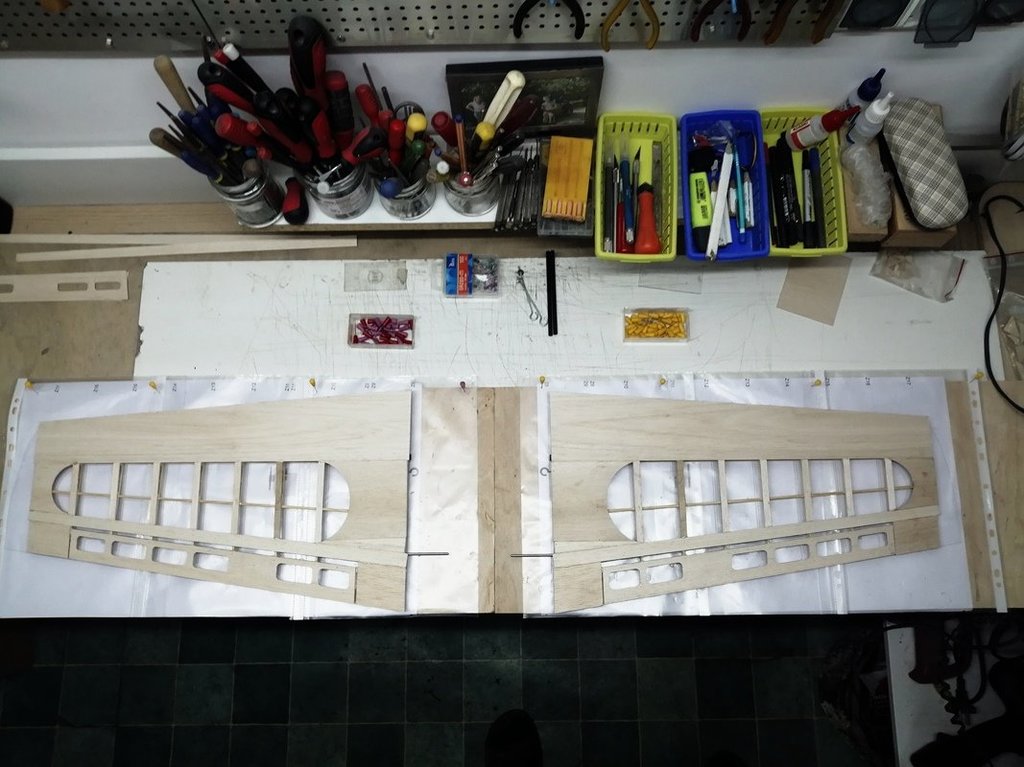

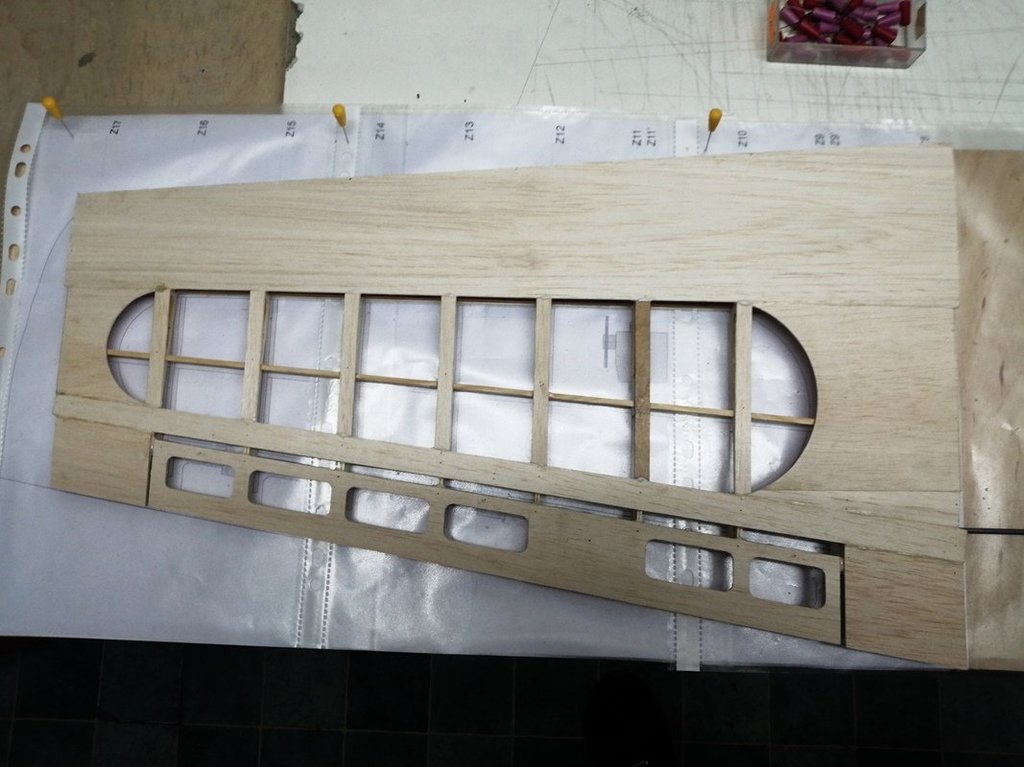

Kolejne prace przy SZYBOLOCIE. Frezowanie żeber wykończeniowych - zamykających ze sklejki 1mm. Wycięte poszycia lotek uszu przed wyjęciem z deseczki balsowej - widoczne mostki. Wklejone kesony oraz dolne poszycie uszu.

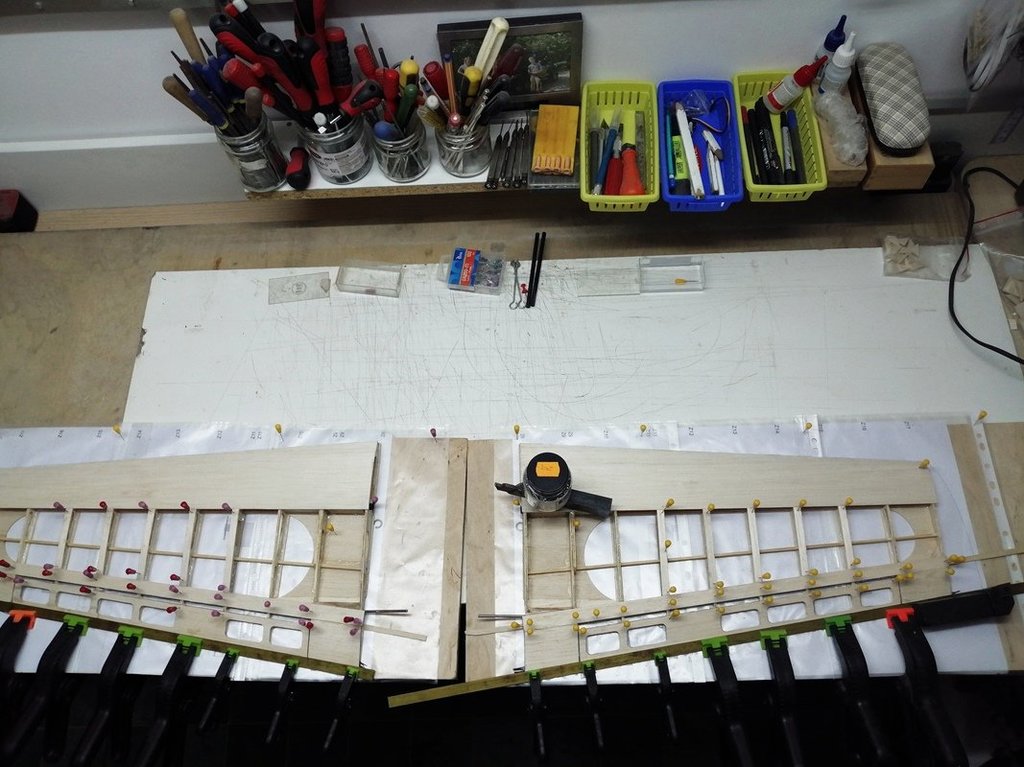

Ostatnie wzmocnienia wklejone. Całość częściowo przeszlifowana. Teraz po wyschnięciu kleju jeszcze drobne szlify i można będzie wklejać balsowe poszycie.

Dalsze prace. Wklejone bagnety pomocnicze z drutu stalowego fi 3mm, rurki węglowe bagnetów głównych oraz wklejone wzmocnienia w wrażliwych punktach uszu.?.

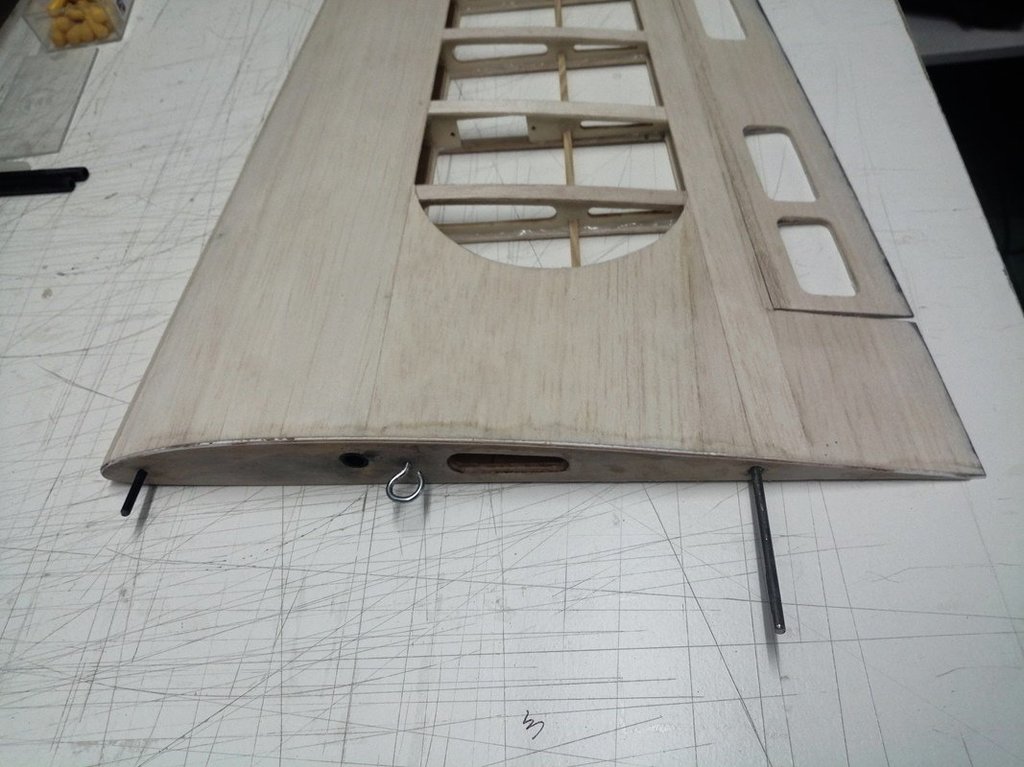

Początek montażu uszu oraz przygotowane elementy łączników uszu z centropłatem (haczyki z drutu fi 2mm do ewentualnego spinania uszu z centropłatem przy pomocy gum, pręty stalowe fi 3mm oraz jako bagnety główne - rurki węglowe fi 6mm).

Żeby nie było, że nic się nie dzieje w kwestii SZYBOLOTA. Żeberka oczyszczone po frezowaniu i przeszlifowane miejsca po mostkach. Teraz czas na montaż uszu.

Rysunki uszu sklejone. Żeberka wyfrezowane. Teraz wyciąć żeberka z całości, przeszlifować miejsca po mostkach i można montować.

No i po Sylwestrze. Zmobilizowałem się dzisiaj i oto taki efekt. Żeberka uszu po nadanym offsecie oraz z zaznaczonymi miejscami na mostki.

Taśmę modelarską ,,zawiasową,, posiadam. Może faktycznie lepiej zrobić lotki na taśmie zamiast zawiasków. POZDRAWIAM

Wszystkiego najlepszego w Nowym Roku. Tak przy okazji rysunek ucha SZYBOLOTA.

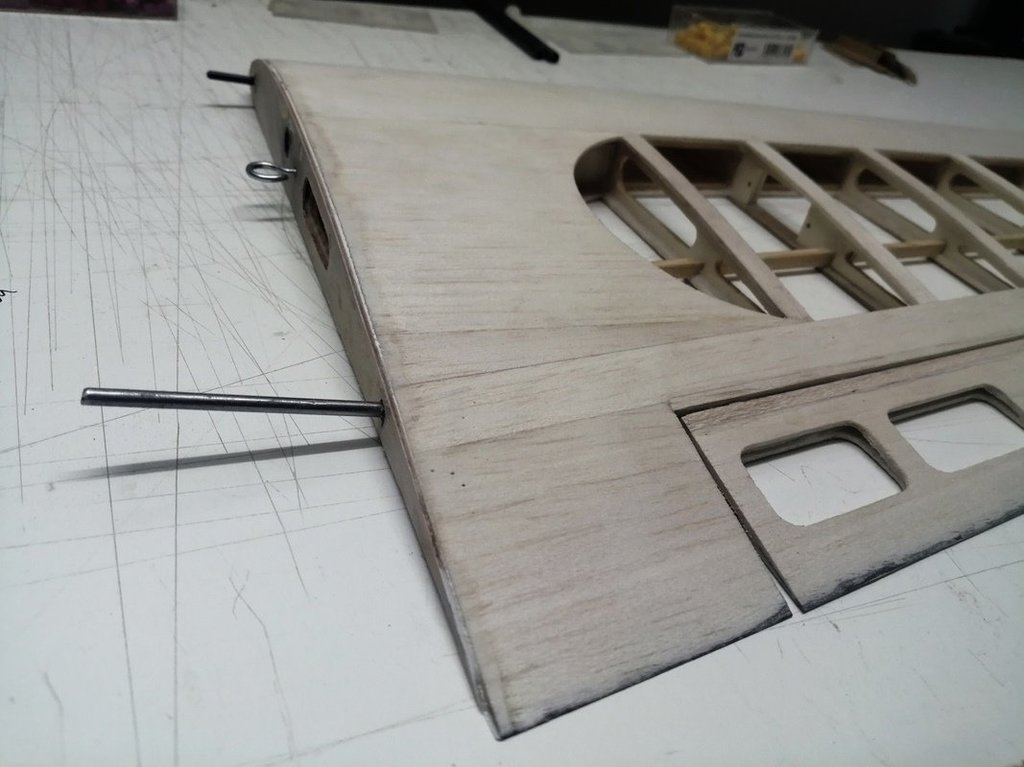

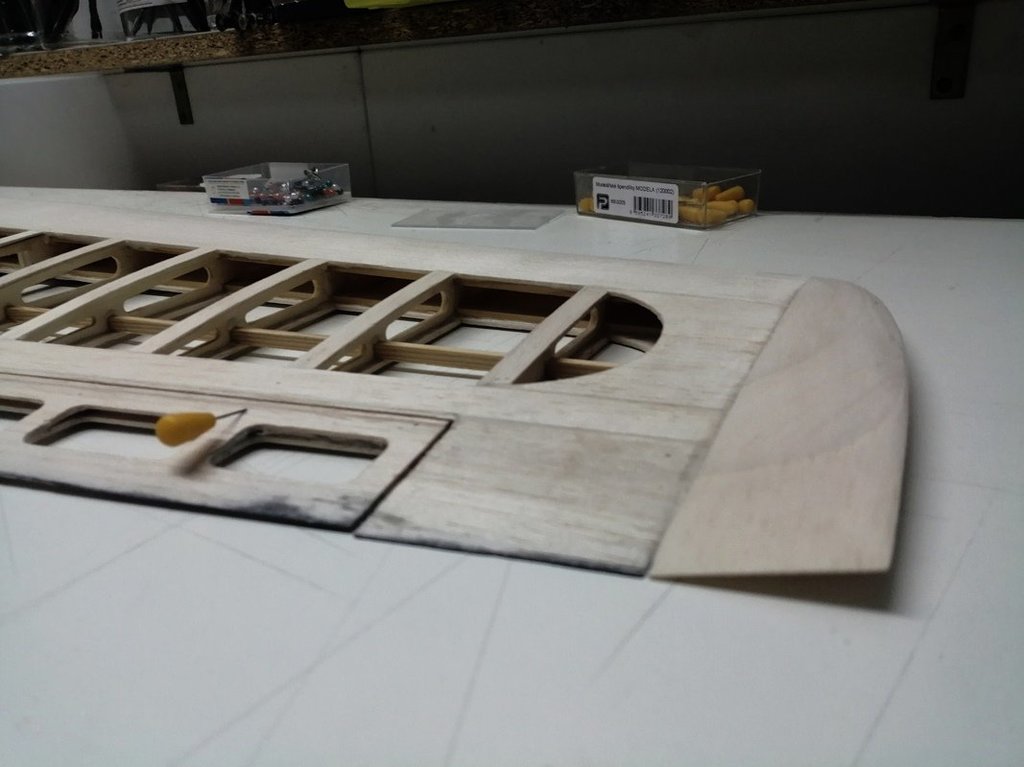

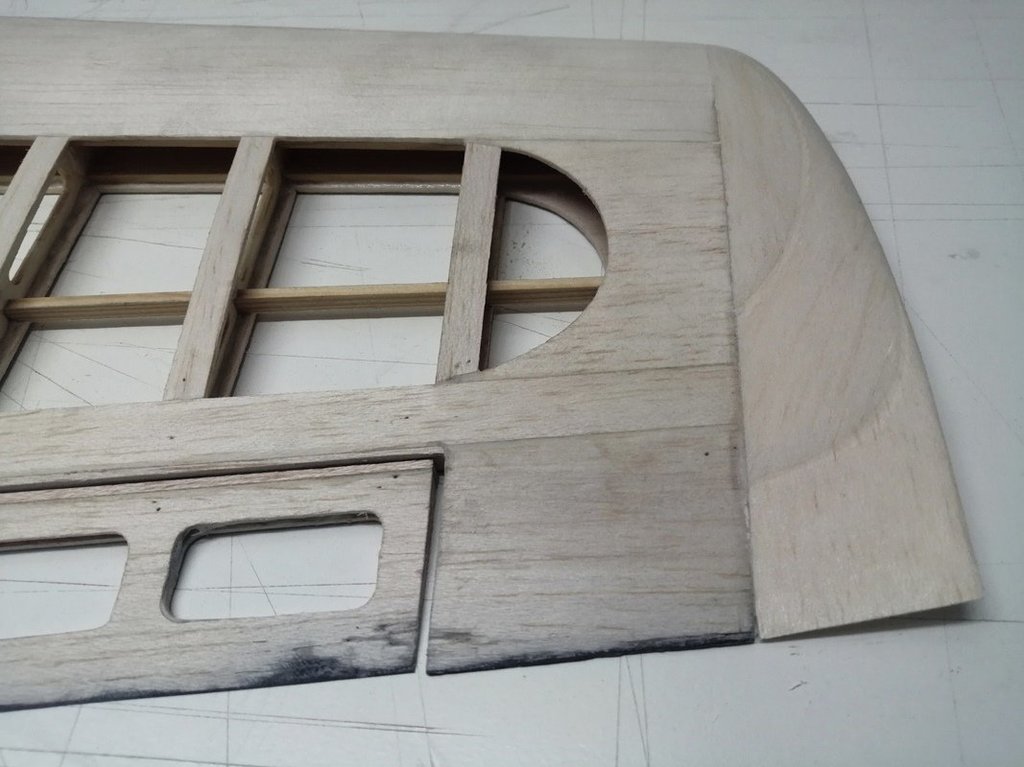

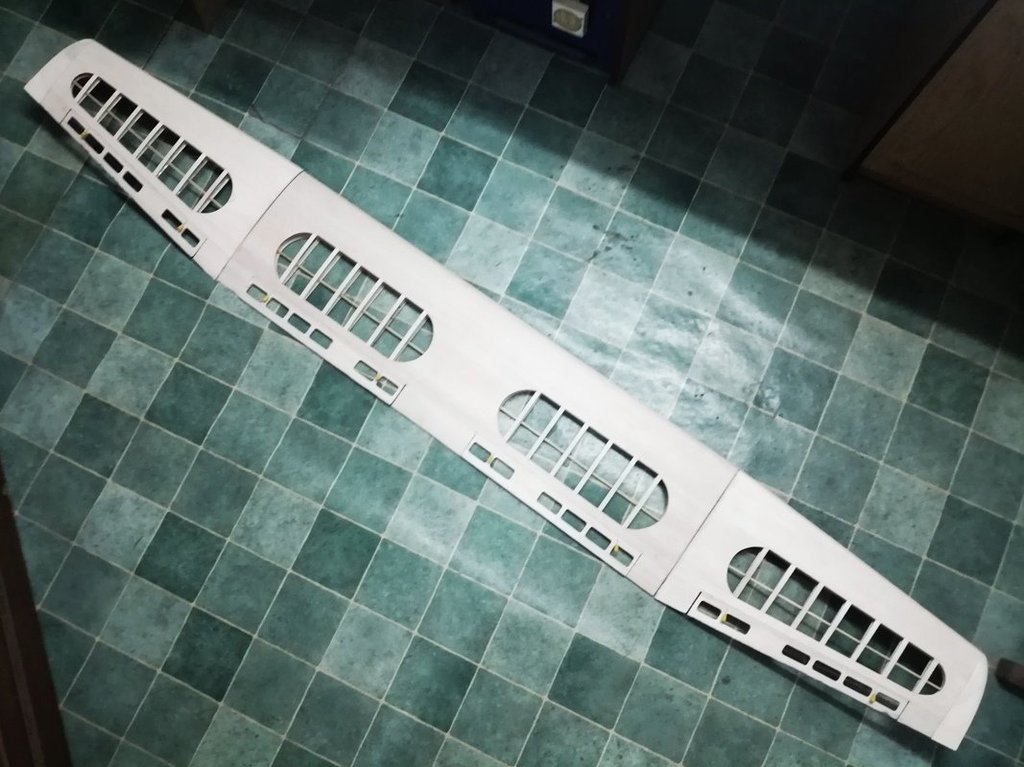

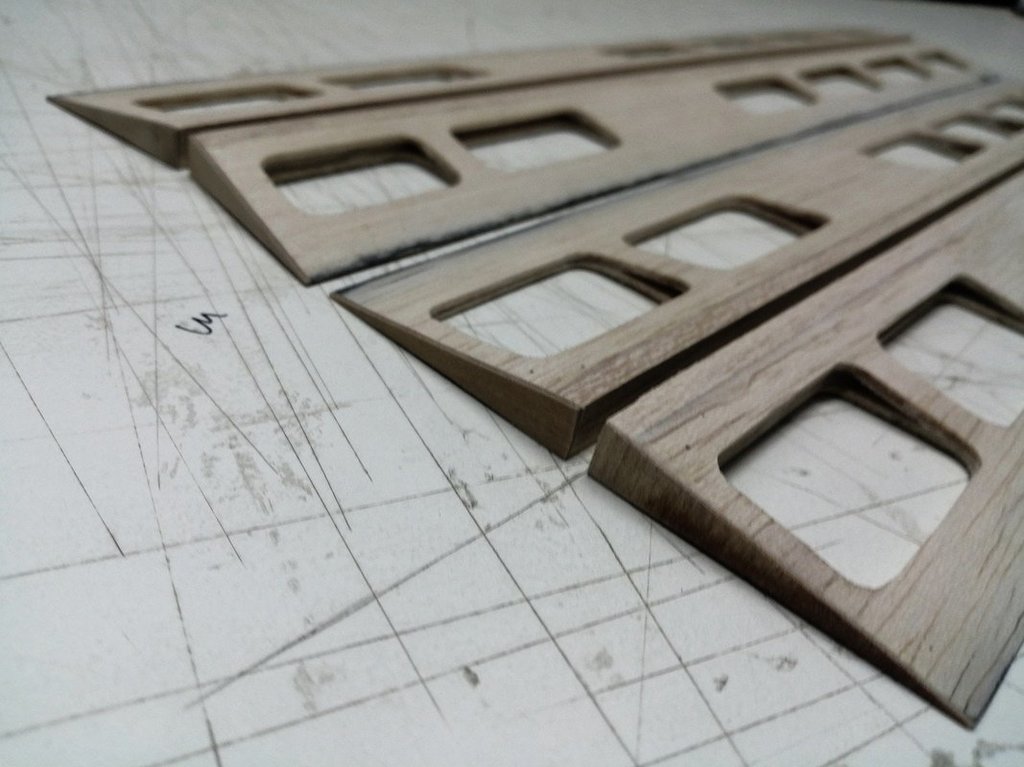

Klapy odcięte. Wklejona lipowa listwa natarcia oraz listwy w centropłacie przy klapach.

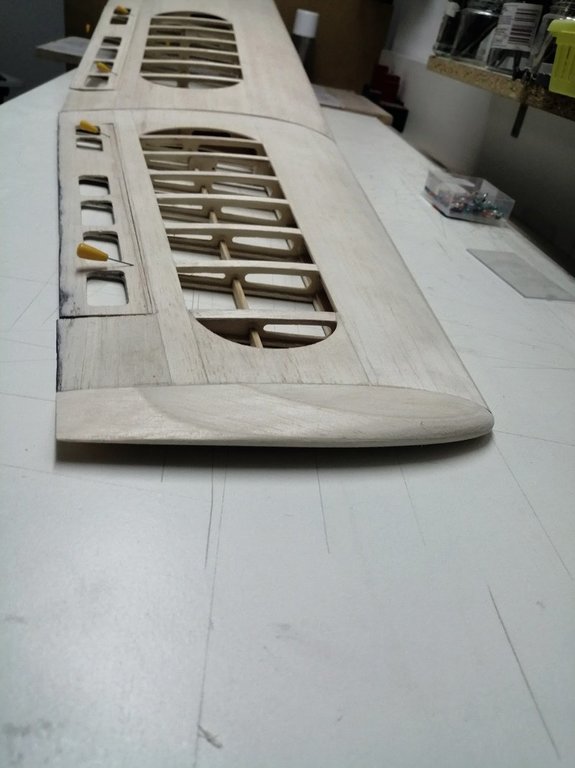

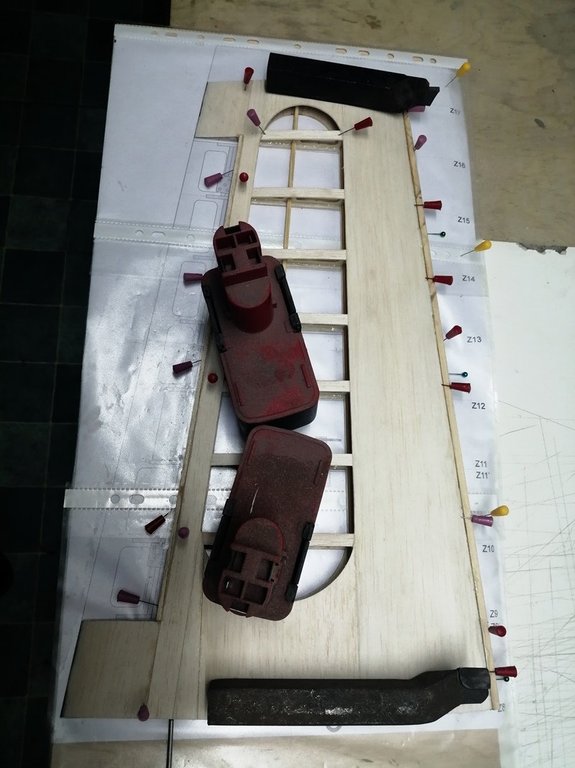

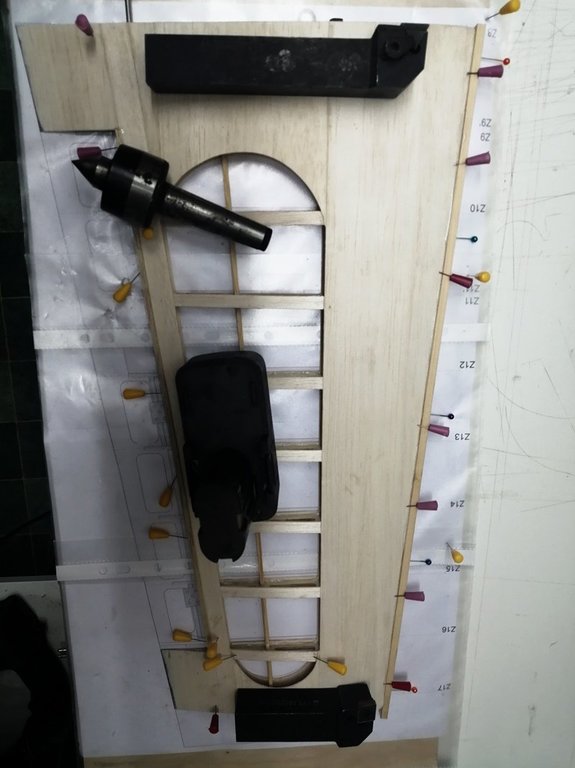

Górne poszycie oraz nakładki na żeberka wklejone. Spasowano końcowe żeberka zamykające ze sklejki 1mm. Całość wstępnie przeszlifowana. Trzeba jeszcze przygotować lipową krawędź natarcia. Chyba jednak zrezygnuję z krawędzi natarcia balsowej z wklejonym prętem węglowym.

Zdrowych pogodnych i radosnych świąt Bożego Narodzenia dla całej Braci modelarskiej????️.

Dzięki za uwagi. Zawsze uważałem, że krytyka jast bardziej merytoryczna od pochwał. Ale tak swoją drogą, to mile widziałbym konkretne uwagi odnośnie stosowanej przeze mnie technologii - co mógłbym zrobić inaczej, czyli lepiej a co robię za solidnie. Żadnym wielkim fachowcem w tej dziedzinę nie jestem, ani takowym się nie czuję. Także uwagi jak najbardziej mile widziane. Ten model traktuję jako swego rodzaju ,, poligon,, doświadczalny w technologii. W przyszłości marzy mi się makieta szybowca z pomocniczym napędem elektro. Najlepiej w skali 1:5.

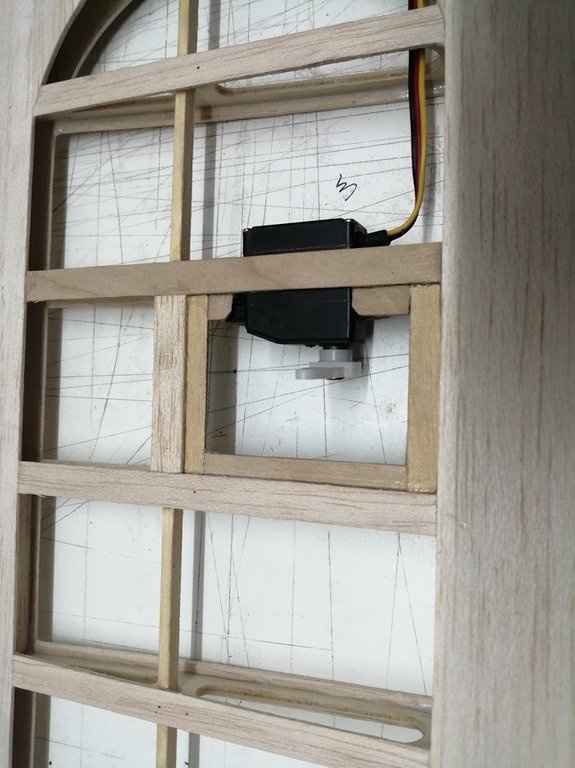

Tak ostatecznie ma wyglądać konstrukcja centropłata. No może jeszcze jakieś minimalne zmiany.

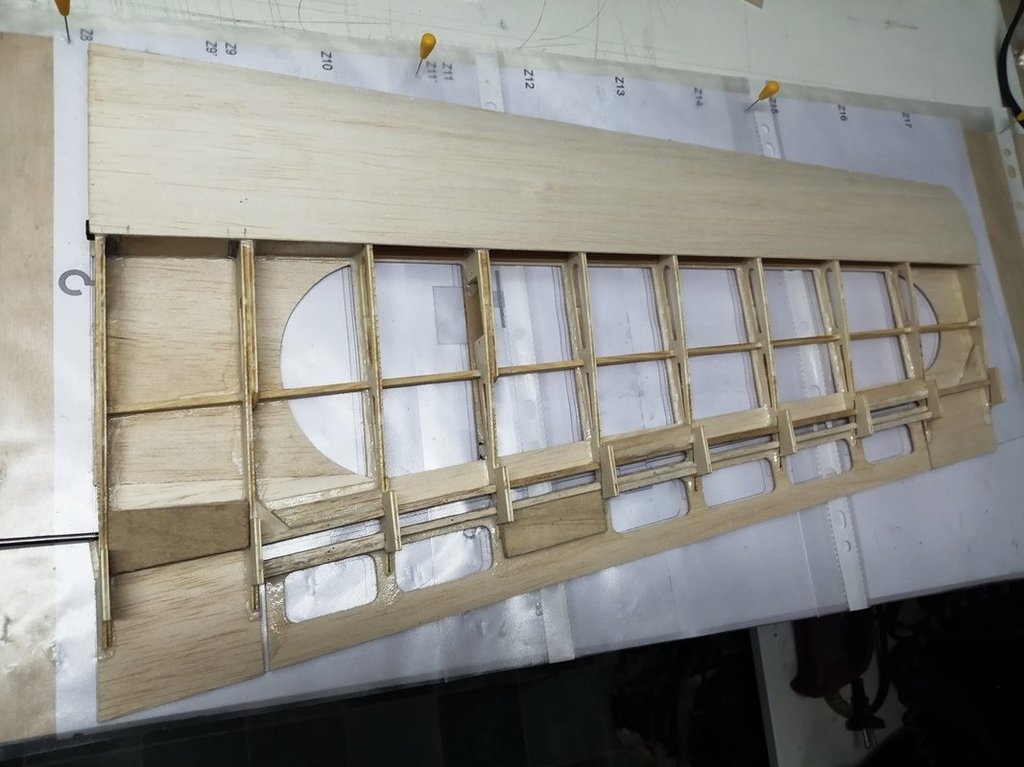

Kolejne prace przy SZYBOLOCIE. Wklejony pasek rowingu węglowego na krawędzi spływu oraz wzmocnienia z tkaniny szklanej na końcówki żeberek. Następnie górne części poszycia wklejona w spływ profilu centropłata.

Deseczki lipowe posiadam i też nad tym myślę. Ale myślę też nad listwą balsową z wklejonym w nosek natarcia pręcikiem węglowym, lub też listwa lipowa i węglowy pręcik. Co wybrać?

Dzisiaj został wklejony keson - górnej części poszycia.

No i przyszedł czas na górną część poszycia centropłata. Po przeszlifowaniu konstrukcji i wyszlifowaniu krawędzi spływu wstępna przymiarka. Krawędź spływu zamierzam w środku wzmocnić wklejając rowing węglowy, a płaszczyzny schodzące z żeberek wąskimi paskami tkaniny szklanej. Jakimś cudem po zmianie szaty graficznej forum zdjęcia z początku relacji z budowy modelu zniknęły.

Dzięki za słowa wsparcia. Wiem, że czasami przesadzam z mocą konstrukcji. Sam się na tym łapię. Tak przy okazji ponawiam prośbę o poprawianie tych moich ,,pomysłów konstrukcyjnych,, - będę wdzięczny za wszelkie uwagi. Nawet jeżeli nie wpłyną już na konstrukcję tego modelu, to mogą zaowocować przy następnej konstrukcji.

Dolne poszycie centropłata wklejone .

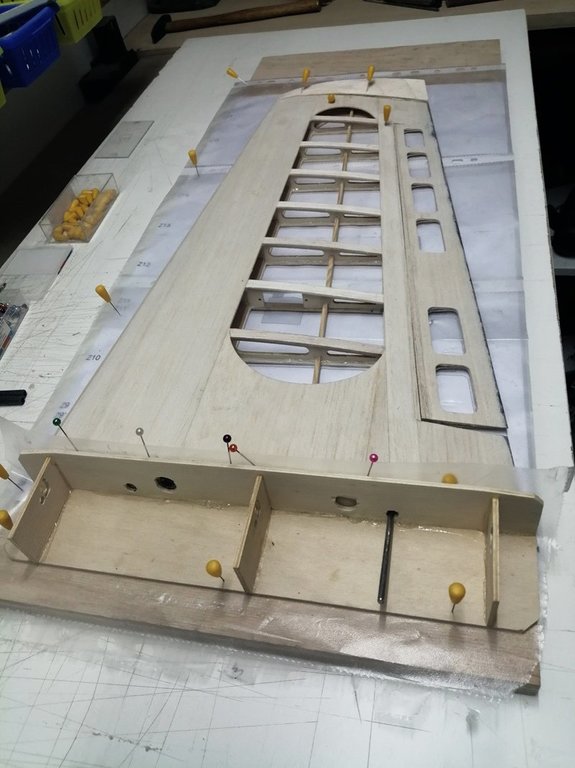

No i powolutku dalej do przodu. Wycięte i dopasowane elementy dolnego poszycia centropłata - balsa 1,5mm. Część już wklejona.

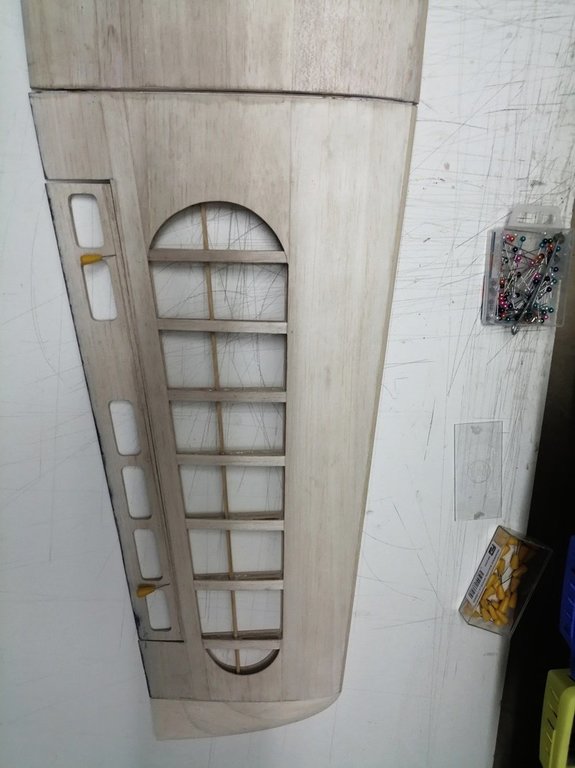

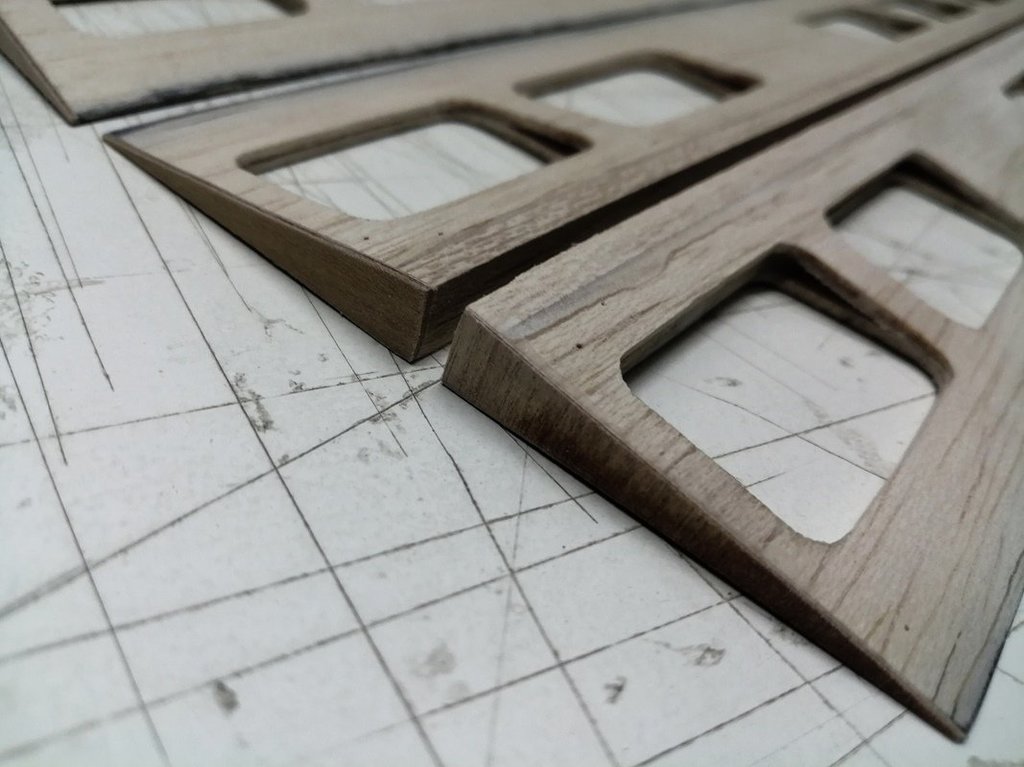

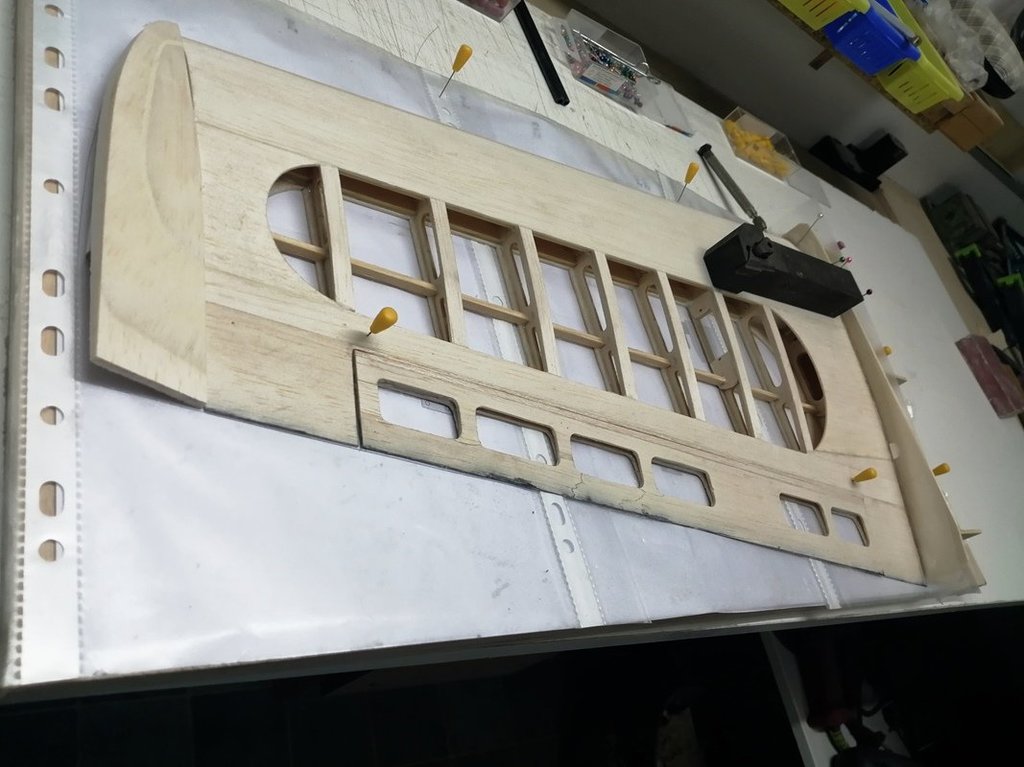

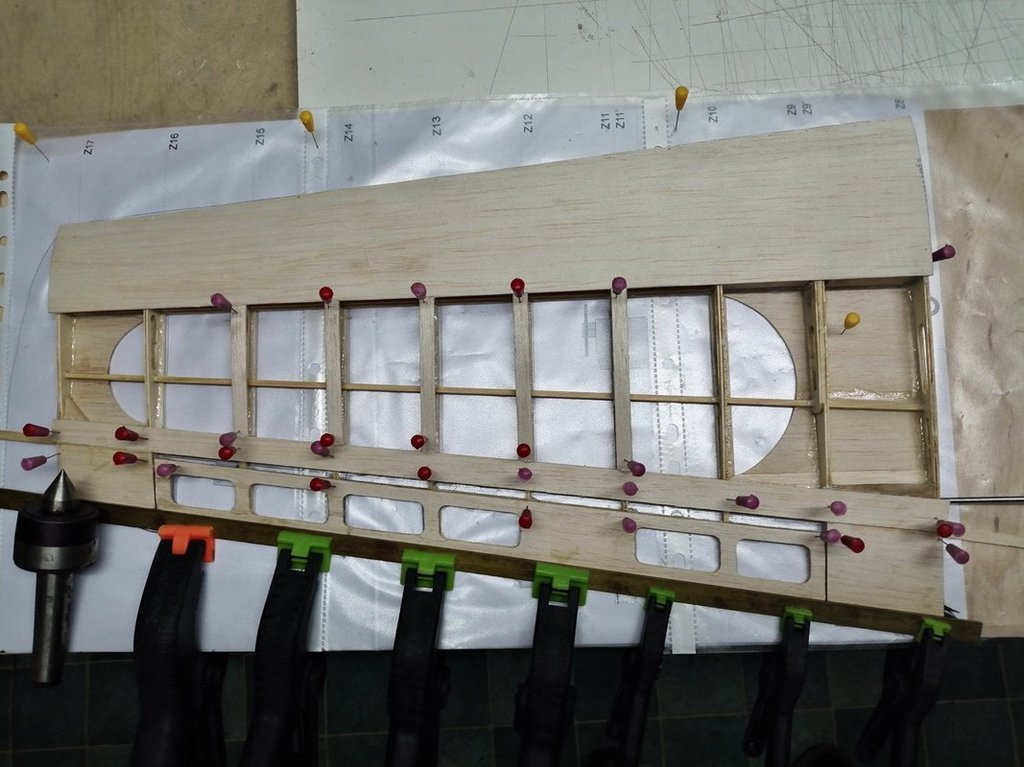

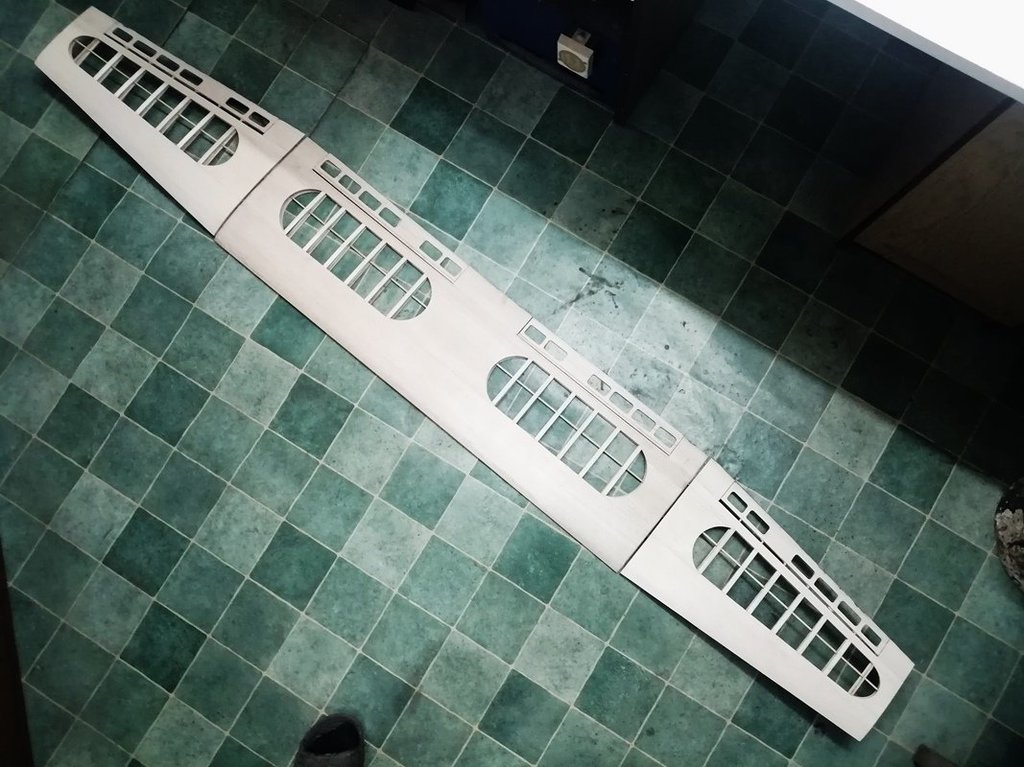

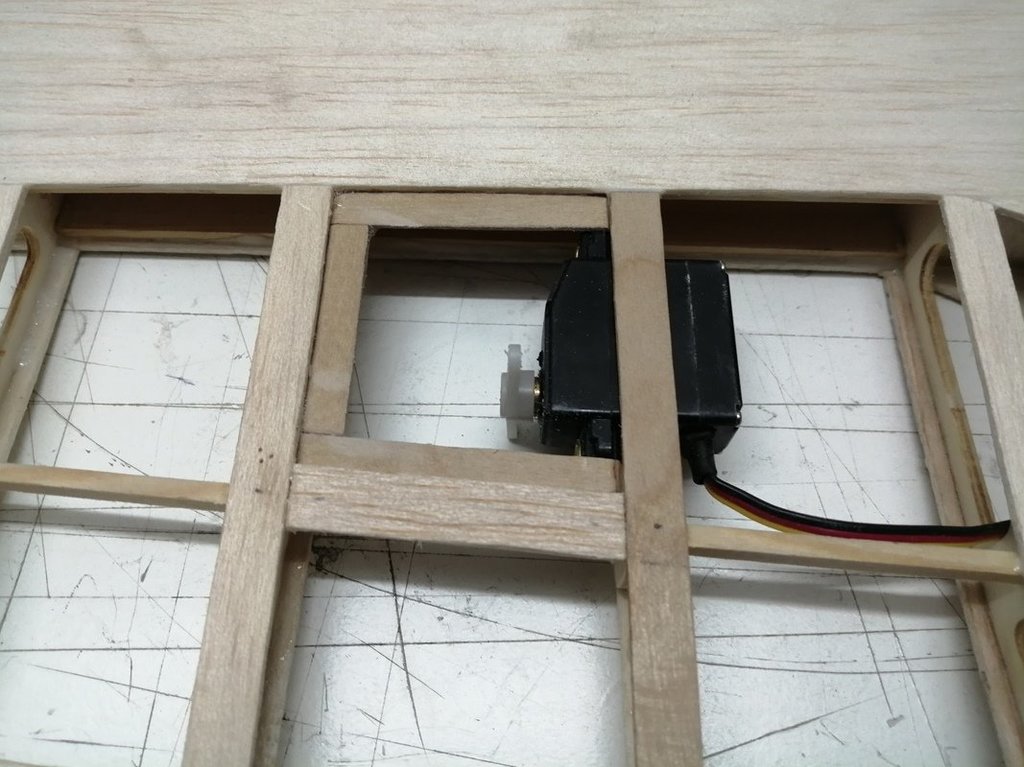

WITAM Centropłat przeszlifowany i wycięte ploterem górne i dolne części klap. Jednak zdecydowałem się na ażurowaną konstrukcję klap. Wstępna przymiarka elementów.

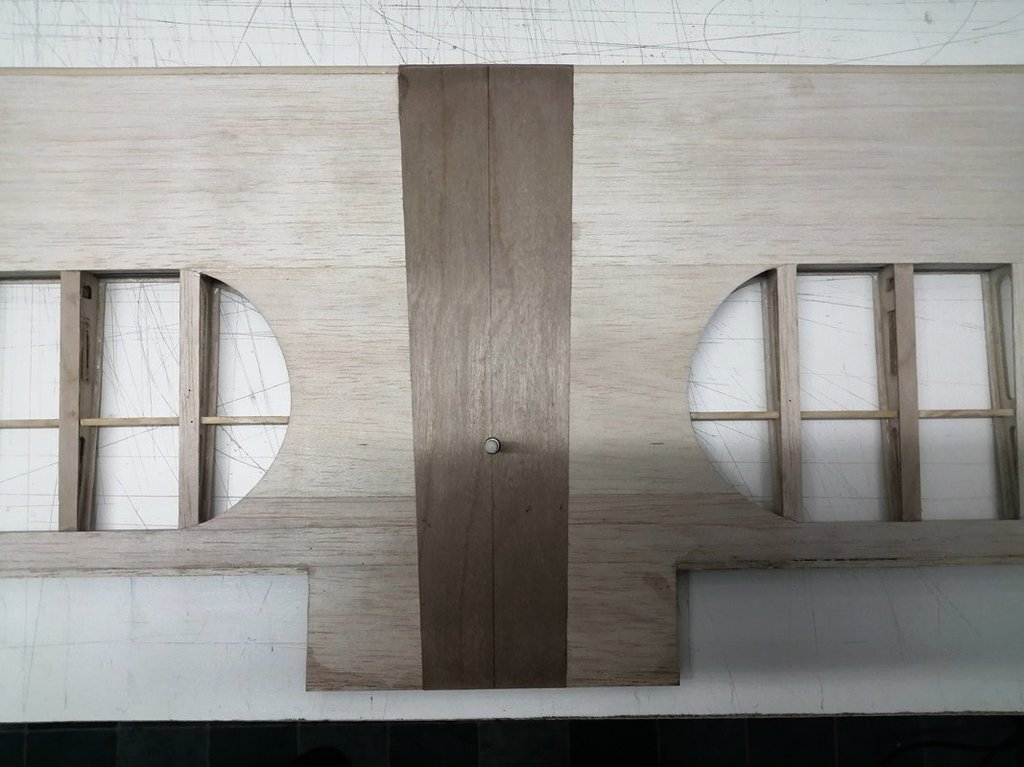

WITAM W temacie powolutku do przodu. Wklejone wszystkie wzmocnienia. Końcówki centropłata w miejscach mocowania bagnetów wzmocnione cieniutkim drucikiem stalowym (może to trochę staroświeckie? . Teraz po wyschnięciu kleju szlifowanie naddatków i oklejanie poszycia balsą 1,5mm.
