WITAM po przerwie. Przy SZYBOLOCIE zostało do zrobienia oklejenie folią i podłączenie elektroniki i napędów - popychaczy. Ale tak ,,profilaktycznie,, rozrysowałem trzy sposoby malowania ( oklejania ). Zdaniem kolegów, który zestaw kolorów jest najciekawszy? 1. Pomarańczowo - biały: 2. Szaro-biało-pomarańczowy: 3. Szaro-biały:

To co widać plus całe wyposażenie wychodzi 2100g. dojdą jeszcze jakeś cięgna klap i lotek, dźwignie, snapy, folia. Do lotów motoszybowcowych mam zamiar zdejmować podwozie, lub wykonać inne, lżejsze - tak, jak pisałem wcześniej z jednym kołem, co powinno zdjąć nieco wagi. To obecne samolotowe waży ok 100g. Powierzchnię nośną ma 50dm2.

WITAM PONOWNIE. Dzisiaj SZYBOLOT został wstępnie zmontowany , no i pierwszy raz był na świeżym powietrzu.

No to wracamy do tematu SZYBOLOTA. Podstawa kabinki przeszpachlowana, przeszlifowana i spasowana z pseudo kabinką. Pokusiłem się też o samodzielne wykonanie zamka przedniej części góry kadłuba - czarna na zdjęciach. Zamontowane zostały serwa klap i lotek i zostały do nich dorobione przedłużacze. Klapy będą wpięte na jednym kanale poprzez V-kabel. Jedna z klap musi przez to pracować z wpiętym rewersem serwa - muszę jeszcze uporządkować przewody. Przeszlifowałem też natarcia lotek i klap - za radą kolegów z forum zamiast tradycyjnych zawiasków zastosuję zawiasy na taśmie. Miejsca mocowania dźwigni klap i kotek wzmocniłem sklejką 0,4mm. W zasadzie skrzydło można będzie oklejać. A tak to wygląda:

Dzięki za odzew. Też muszę poćwiczyć z tą opcją. Porównywałem wcześniej ręcznie, to ten pierwszy profil był jakby podobny HQ, ale ten ze zdjęcia ma lekko inny spływ góry profilu.

Dzięki. Program,, Profili,, mam zainstalowany, ale w wersji darmowej. Nawet nie wiedziałem, że ma taką opcję. Pozdrawiam

Dziękuję za szybką odpowiedź. Faktycznie o profilach Eplera już kiedyś czytałem podobne opinie. Przy wypisaniu tych profili zasugerowałem się profilami najbardziej podobnymi do profili z planów tego modelu dostępnych w sieci, tyle że w innych skalach. Pozostawiając profile Eplera, jak może to wyglądać z pozostałymi wymienionymi profilami? Poniżej zrzuty z rysunków planów modelu PWS-101 wykonanych przez zachodnich modelarzy. Jakie to mogą być profile? JillesSmits oraz MartinSimons

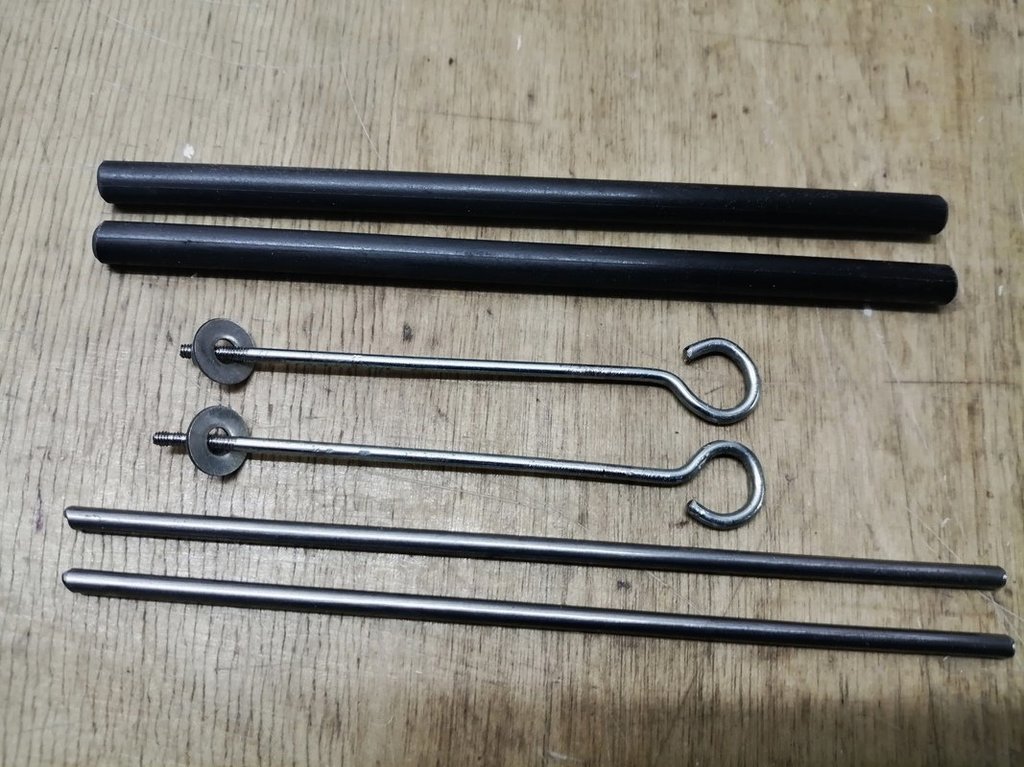

WITAM PONOWNIE Postępy u mnie może niewielkie, ale zawsze to coś do przodu. Można powiedzieć, że w końcu dopieściłem maskę silnika, w kadłubie wykonałem otwory do chłodzenia regulatora i aku oraz wykonałem też mocowanie skrzydła do kadłuba - śruba M5, a natarcie centropłata do wręgi kołkiem węglowym pasowanym w rurce węglowej. Wytłoczyłem też nową kabinkę z VIVAKU amatorską metodą VACU. Ta poprzednia wykonana z butelki PET jakoś mnie nie rajcowała. Na górze centropłata przybyła też podstawa pod mocowanie kabinki. Mam też do doświadczonych kolegów prośbę. Jako, że w międzyczasie kompletuję materiały do kolejnego modelu ( tym razem ma to być makieta polskiego szybowca - chodzi mi po głowie model SZD-8 Jaskółka, lub PWS-101 w skali 1:5, lub 1:4,5. Raczej zapewne PWS ze względu na większą cięciwę końcówki płata, rozpiętość, no i oczywiście ,,mewi,, wznios skrzydeł). W związku z czym mam pytanie, który z wymienionych poniżej profili byłby najlepszy. Ma to być model konstrukcyjny, w locie raczej wolniejszy no i oczywiście zelektryfikowany. W necie jest kilka planów tych modeli z podobnej grubości profilami. - Eiffel 400 - EPLER 432 - EPLER 435 - EPPLER 435-Mod. - Goe 549OLOTA - HQ 2,5-12 - HQ 3,0-14 - HQ 3,0-15 - HQ3514 - NACA 63-412 - RG 15A 2,5-13,0 A tak to wyglądają moje postępy w budowie SZYBOLOTA:

WITAM po letniej przerwie. Jak ten czas leci. Czas wrócić do dalszej budowy modelu. Ostatnio mogłem troszkę ,,pomodelować,,. Osłonki serw w zasadzie wykonane i pomalowane. Następnie zabrałem się za wykonanie imitacji kabinki. Przyznam, że skusiłem się na wykonanie nie metodą vacu, a wytłoczeniem z butelki PET. Robiłem to zresztą pierwszy raz. Według mnie średnio mi to wyszło - podkład częściowo przykleił się do wytłoczki, co wymagało w dalszej kolejności polerowania - no ale trudno - już tak zostanie. A oto efekty prac:

Dziękuję za pomoc. Wskazane przez kolegów materiały już wcześniej prześledziłem. Zestawy i gotowe plany owszem są dostępne, ale w skali 1:4. Przymierzam się do budowy tego modelu, jednak wolę go wykonać w skali 1:5.

Witam Tak, jak w temacie. Poszukuję w miarę dokładnych rysunków, lub gotowych planów modelu Jaskółki - najlepiej w skali 1:5. To, co znalazłem w necie jest zazwyczaj mało precyzyjne. Zwracaj uwagę na ortografię !

Tak. Dlatego właśnie zdecydowałem się na ten nietypowy domek silnika. Mocowanie silnika do pierwszej wręgi eliminowało właśnie składane śmigło. Po prostu kwadratura przodu kadłuba uniemożliwiała odpowiednie składanie się śmigła. Przy obecnym mocowaniu i przy tej masce jest ok. Pomysł ze śmigłem składanym powstał już w trakcie budowy - dlatego trzeba było przód kadłuba lekko zmodyfikować. Jednocześnie tak, jak już wspomniałem powyżej maska ma również spełniać rolę chwytów powietrza do chłodzenia elektroniki i akumulatora wewnątrz kadłuba.

Ten plastik to HIPS. Płyty są różnej grubości. Elementy na zdjęciach wykonane są z płyt 1mm. Co do temp, to nigdy jej nie mierzyłem. W necie jest sporo informacji na ten temat. Ja swoje płytki zamocowane w ramkach nagrzewam nad taką starą, jeszcze z lat 80-tych przenośną kuchenką z płytą elektryczną służącą mi wyłącznie do tego celu. Płyta w ramce pod wpływem temperatury staje się coraz bardziej plastyczna, co przejawia się takim workowatym zwisem od dołu. I właśnie ten zwis i plastyczność płyty jest dla mnie wskaźnikiem odpowiedniego momentu do formowania. Fakt, że na początku wymaga to trochę eksperymentów. Dalej to już tylko odkurzacz podłączony do skrzynki próżniowej i mamy to co nam z tego wyjdzie. Przy tej metodzie dość ważne są odpowiednie dystanse kopyta elementu od powierzchni płyty skrzynki próżniowej?.

WITAM po przerwie. Jak ten czas szybko leci........ W międzyczasie SZYBOLOT otrzymał wytłoczoną i wstępnie spasowaną osłonę silnika oraz wytłoczone osłonki serw lotek i klap. Oczywiście wymagają jeszcze dopieszczenia. Powietrze wpadające poprzez wloty osłony silnika zamierzam skierować poprzez otwory z boków kadłuba do środka kadłuba w celu chłodzenia regulatora i akumulatora. A tak to wygląda:

Dzięki. No może nie klasyka, ale tym modelem można się faktycznie zrelaksować .

Cha, cha - świat byłby wspaniały, gdyby można było zajmować się tylko modelami ?. W niedzielę latanie też było, tyle tylko że troszkę innym modelem - spokojnie, na luzie i bezstresowo . A SZYBOLOT może powstawać nawet do emerytury - sama budowa od czasu do czasu to już przyjemność . A tak swoją drogą, to kopyto maski silnika zostało przepołowione do tłoczenia oraz doszły dystanse. Zdjęcia z niedzielnych lotów - myślę, że moderator mi wybaczy, że w tym temacie : No i elementy SZYBOLOTA:

Działamy dalej - co prawda bardzo małymi kroczkami?. Kopyto maski silnika po przeszlifowaniu pryśnięte szpachlówką w sprayu. W międzyczasie wykonałem też kopyto do wytłoczenia osłony kabinki. I maskę silnika i kopyto kabinki trzeba będzie jeszcze przeszlifować na mokro.

WITAM po przerwie. Chociaż powoli, to jednak prace przy SZYBOLOCIE posuwają się dalej do przodu. Klapka góry przodu kadłuba oraz przednia wręga mocująca silnik zostały zalaminowane tkaniną szklaną. Klapka pryśnięta podkładem oraz wstępnie czarną farbą. Przesunąłem też bardziej do tyłu mocowanie serw - lepiej do wyważenia oraz bezproblemowe mocowanie akumulatora. Akumulator co prawda musi być wsuwany z przodu z góry kadłuba. Wstępnie wykonałem też kopyto maski silnika - maska będzie tłoczona metodą vacu. W swoich zasobach znalazłem dość dawno temu kupioną czarną akrylową szpachlówkę do drewna - o dziwo dalej zdatna do użycia. Kopyto wyszpachlowane - wymaga jeszcze trochę szlifowania, pryśnięcia szpachlówką natryskową itp. oraz przecięcia na dwie połowy. A tak to wygląda:

Witam po przerwie. No niestety z wolnym czasem bywa różnie, ale najważniejsze, że projekt jest dalej realizowany. Dzisiaj udało mi się wykonać z balsy i sklejki osłonę góry przodu kadłuba - będzie jeszcze zalaminowa tkaniną szklaną. Muszę jeszcze dorobić zapięcie. Pierwsze zdjęcie nawiązuje do poprzedniego wątku - do kopyt serw wykonałem otwory ssące do powietrza dla vacu.

Kolejne delikatne postępy. Kopyta osłonek serw lotek - troszkę delikatniejsze. Na ostatnim zdjęciu porównanie.

Witam ponownie. Trochę czasu mnie tu nie było. Mimo poważnej sytuacji w kraju i na świecie staramy się ciągnąć nasze prace dalej. Dzisiaj udało mi się wykonać kopyta zaślepek serwomechanizmów klap. Całość sklejona z deseczek lipowych plus sklejka 1mm oraz po dwa wkręty. Nie są jeszcze polakierowane. Te dodatkowe wyfrezowane kanałki po bokach mają służyć do dokładniejszego ,,dossania,, plastiku metodą VACU do kopyta - zobaczymy czy się sprawdzą. Tak na szybko na zdjęciach poszczególne etapy wykonania:

W poprzednim modelu serwa mocowałem do płytki ze sklejki i całość przy pomocy czterech delikatnych wkrętów do skrzydła. To obecne mocowanie wydawało mi się lepsze, ale czy tak będzie? Zobaczymy.... Zaślepki serw w tym modelu zamierzałem mocować do skrzydła taśmą. Ewentualnie zrobię mocowanie serw tak, jak w wcześniejszym modelu.

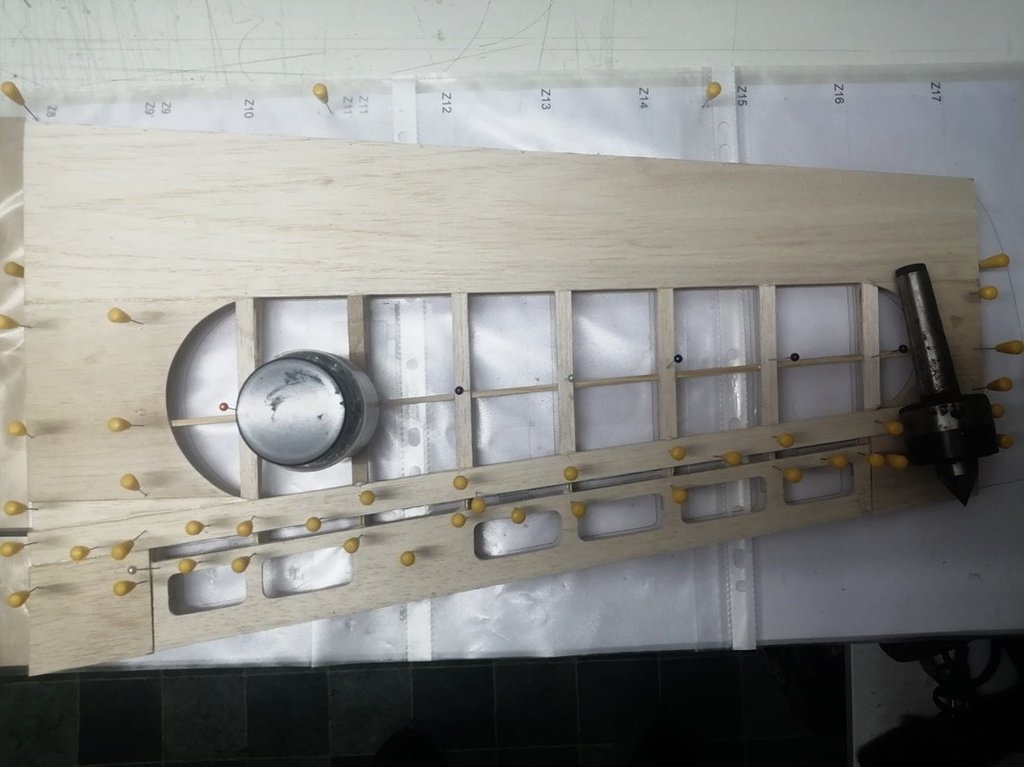

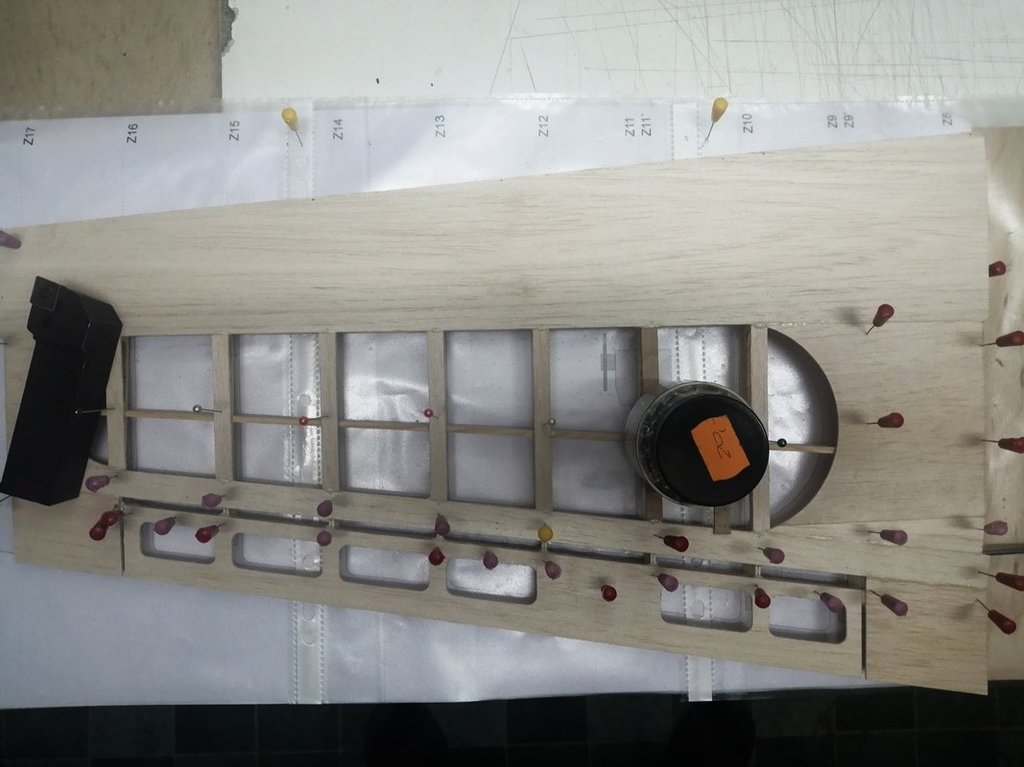

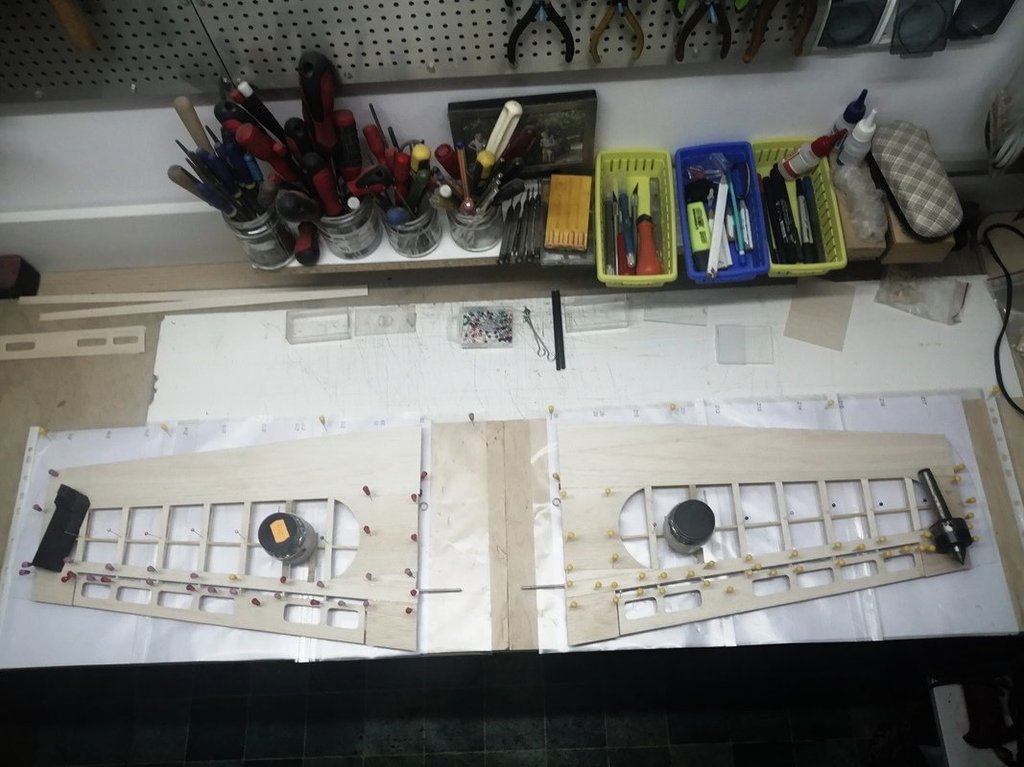

No i zrobione gniazda zaślepek serwomechanizmów lotek.

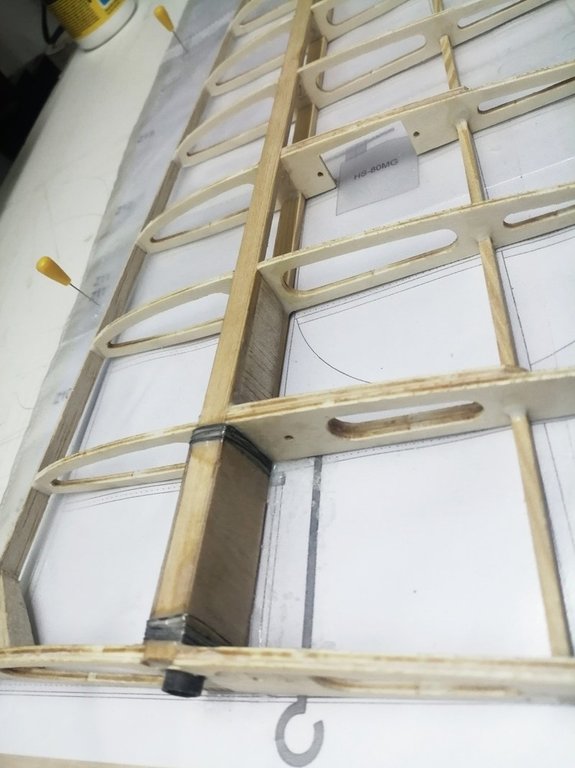

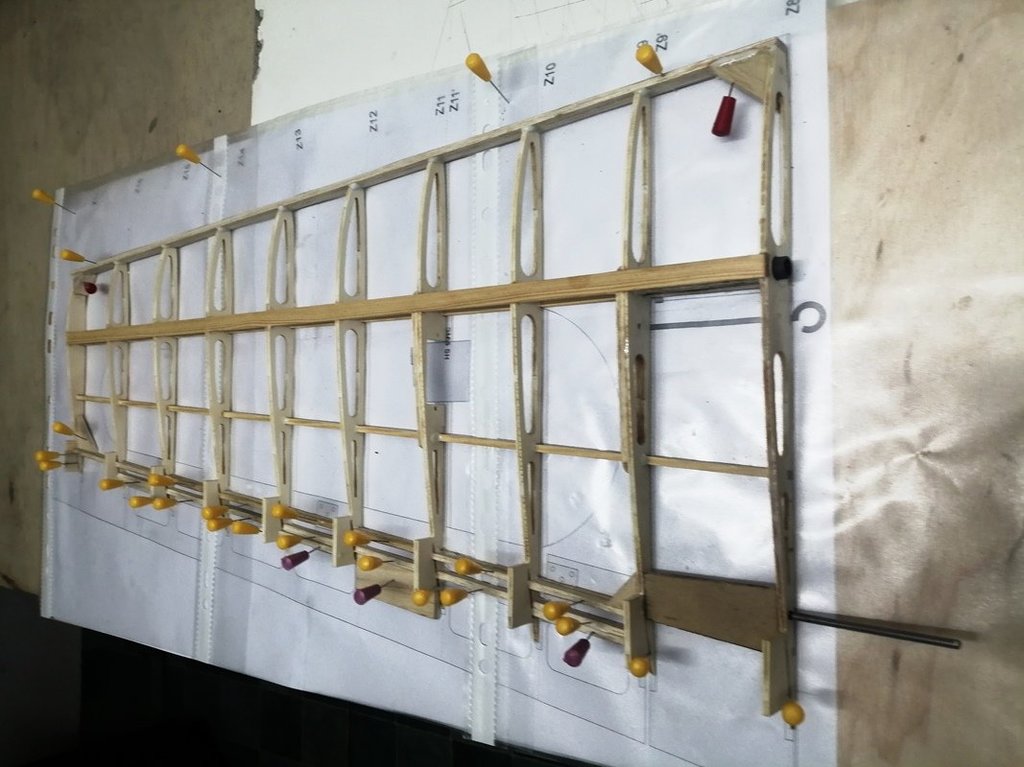

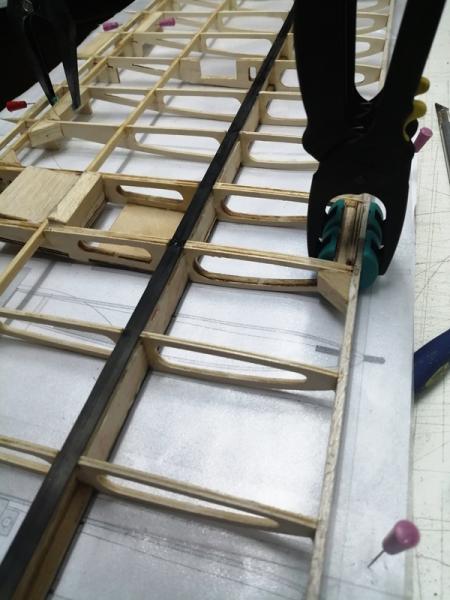

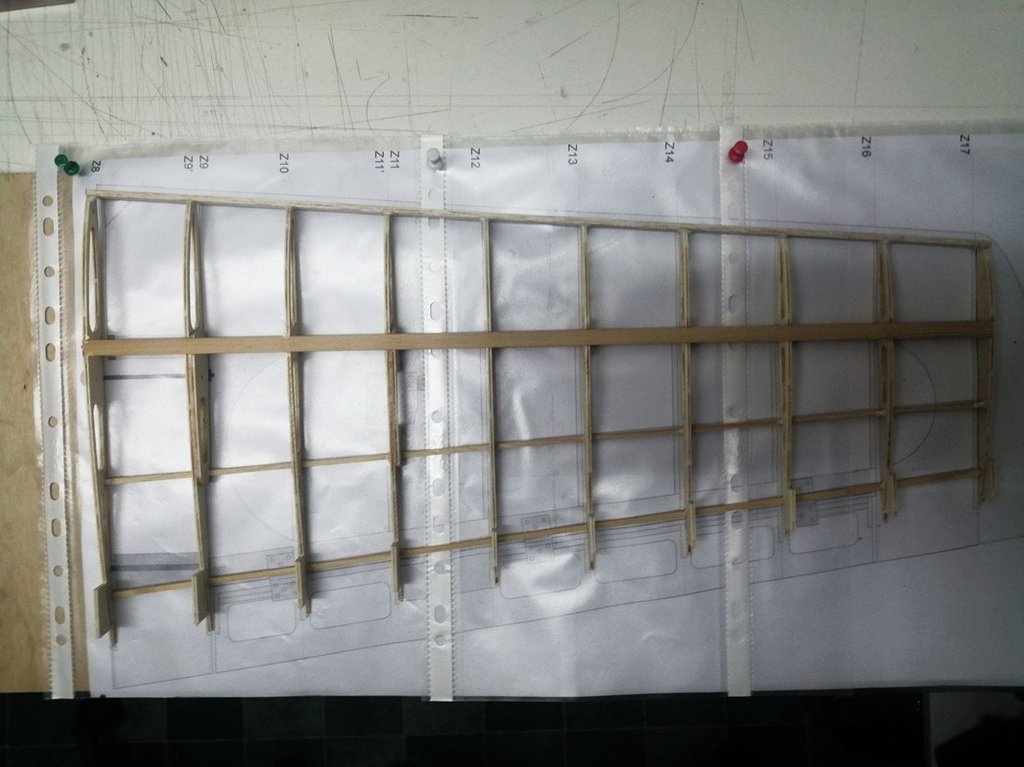

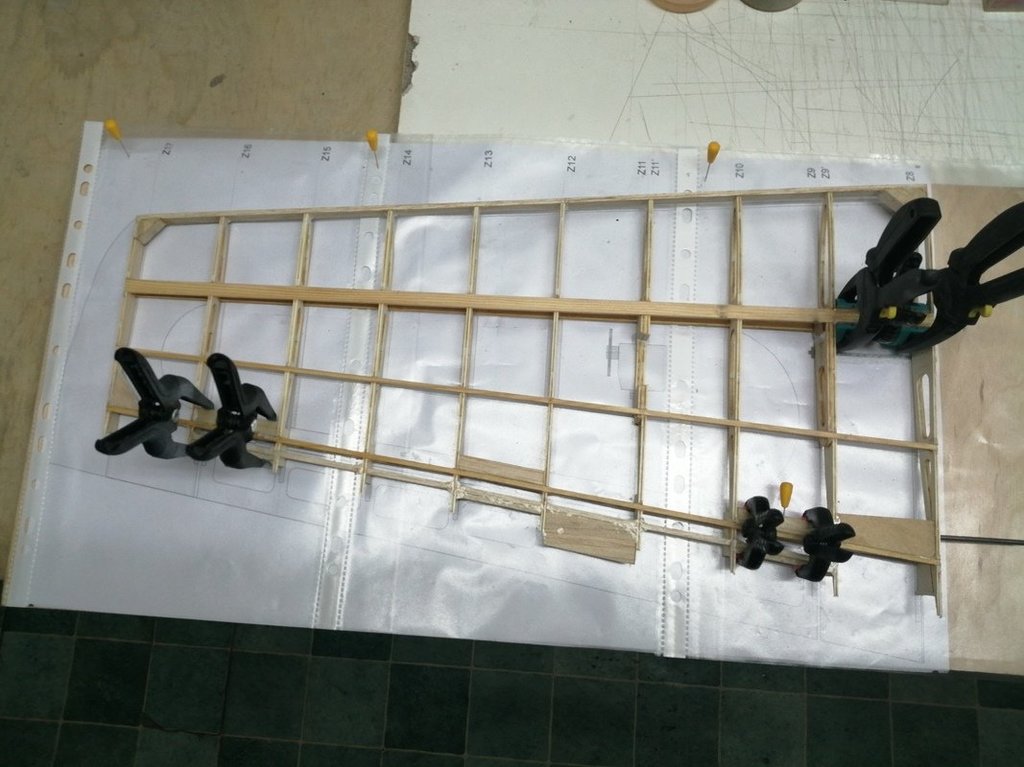

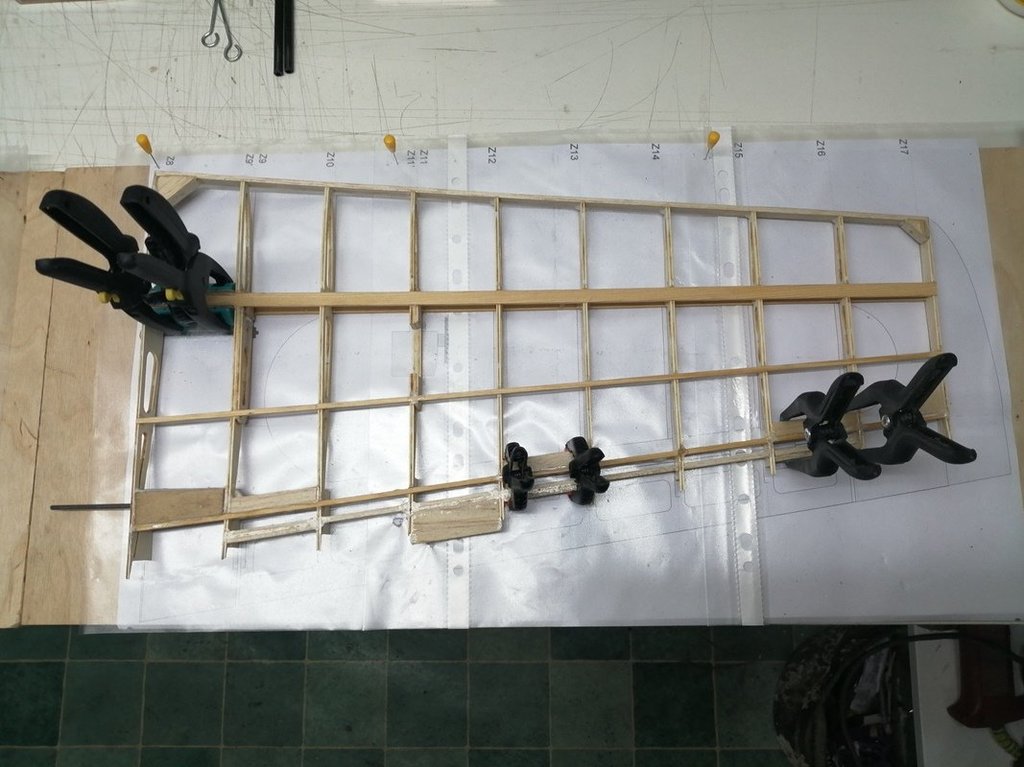

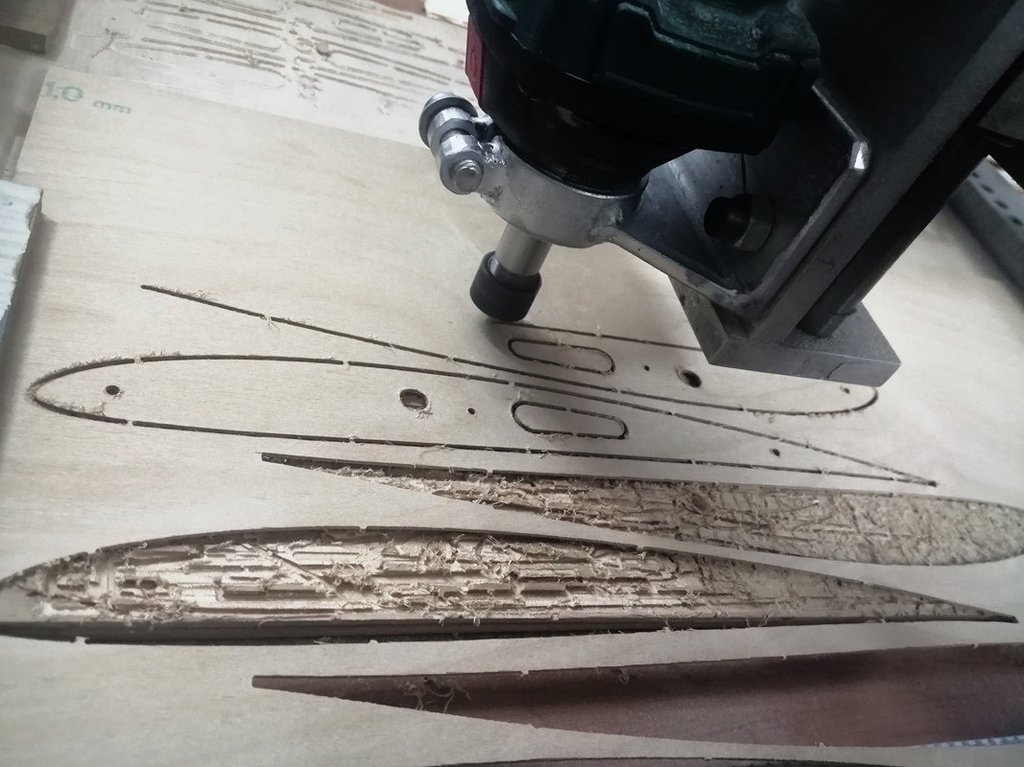

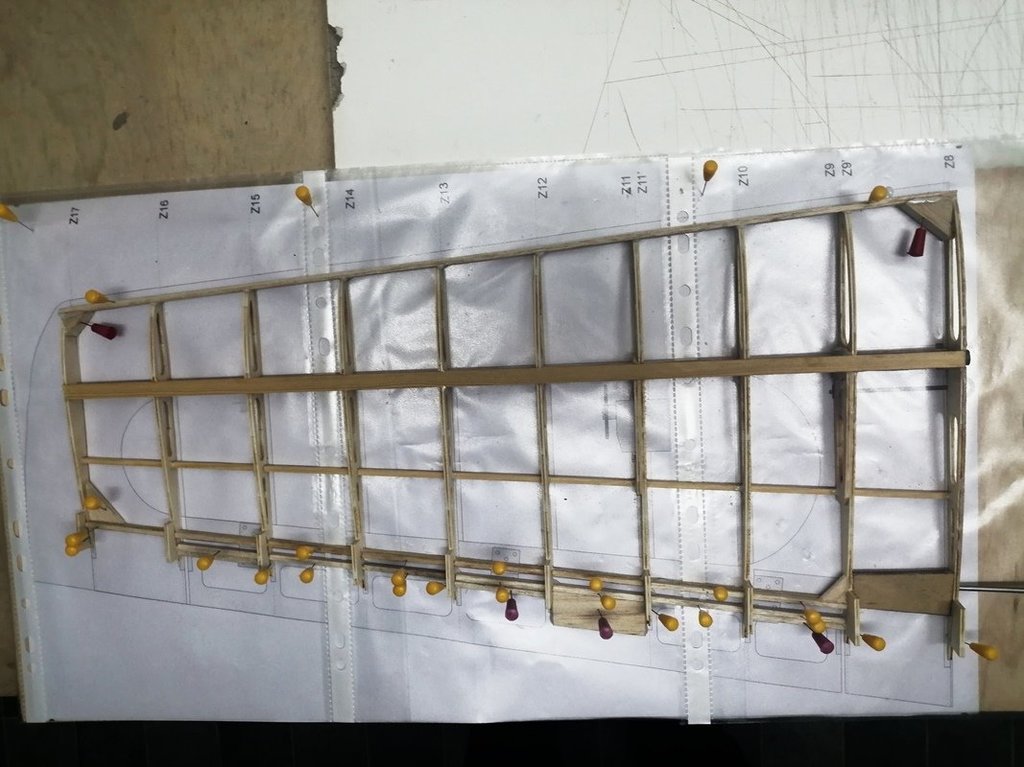

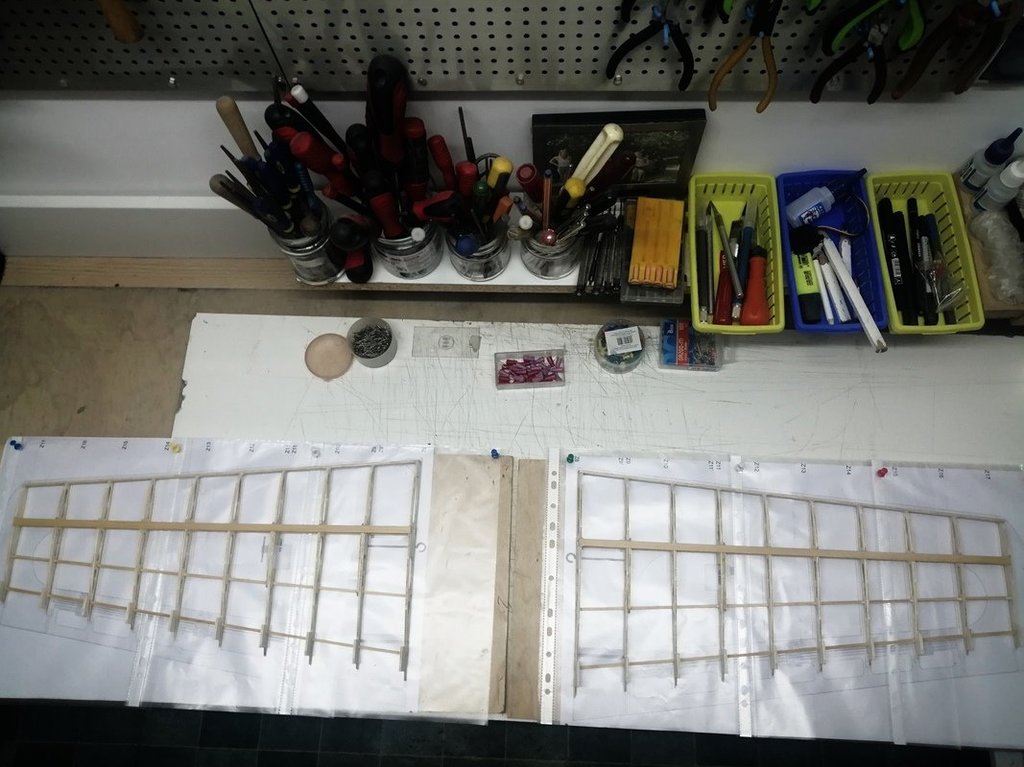

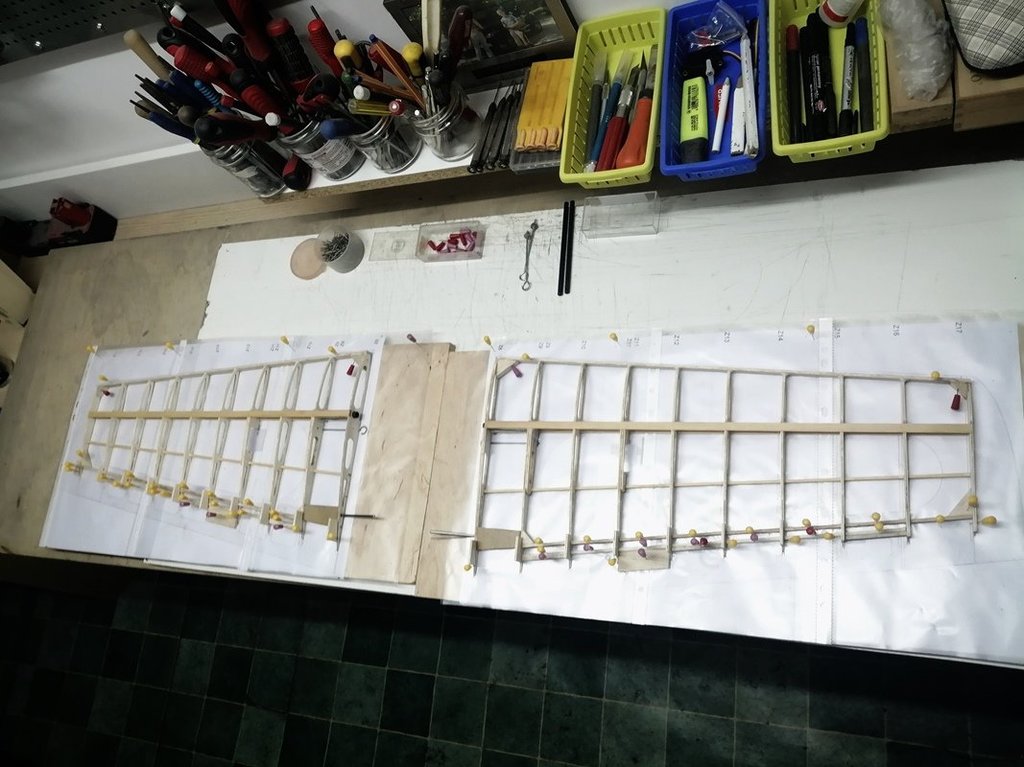

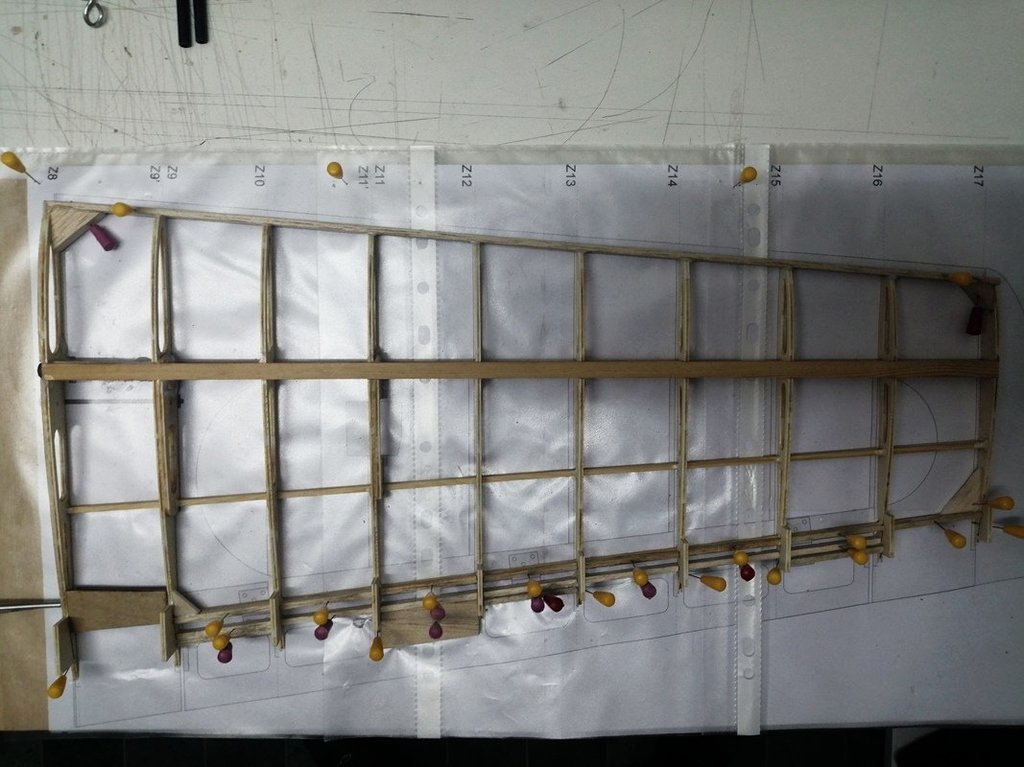

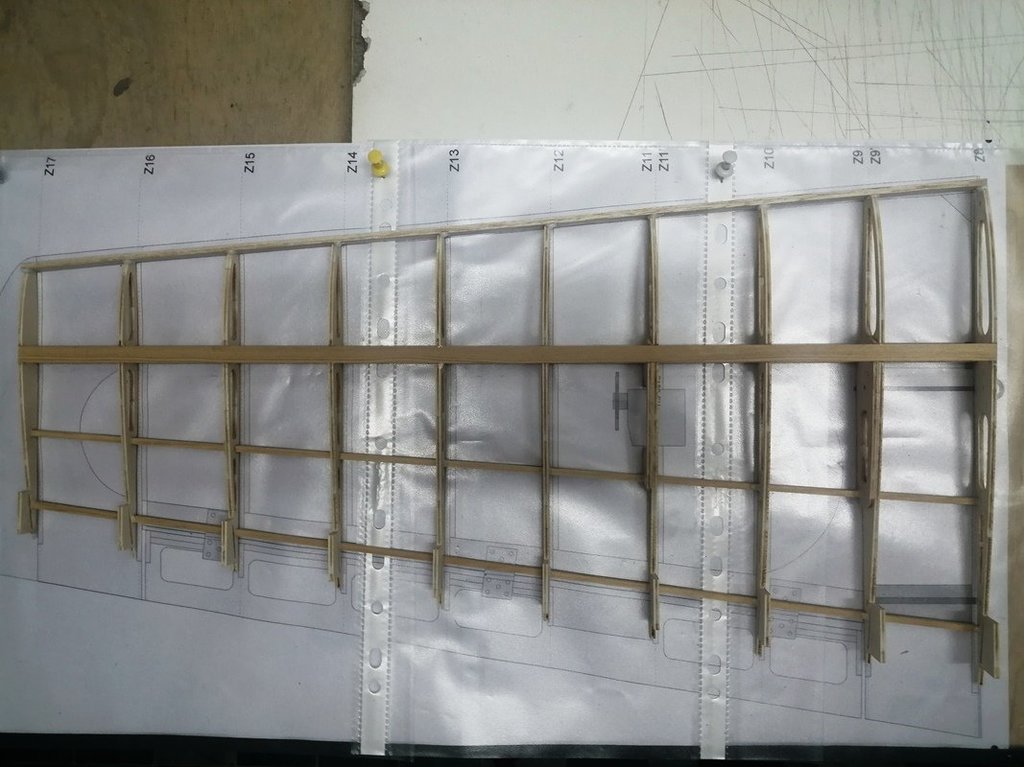

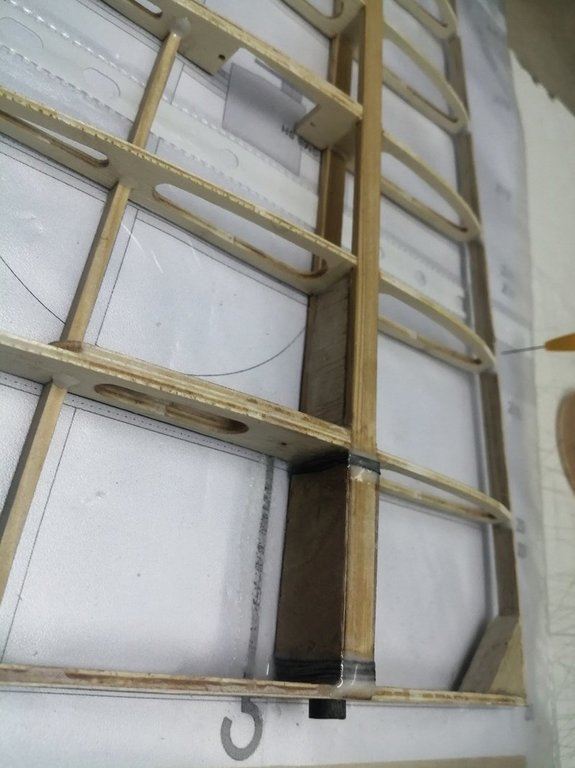

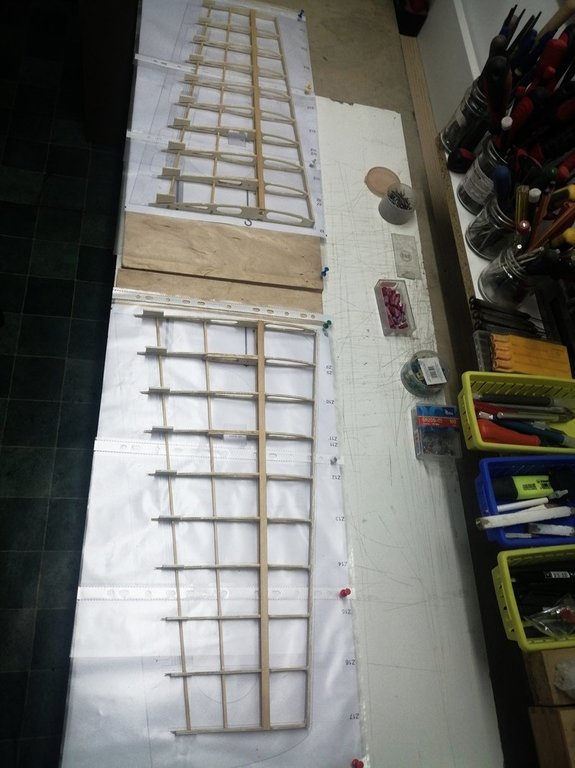

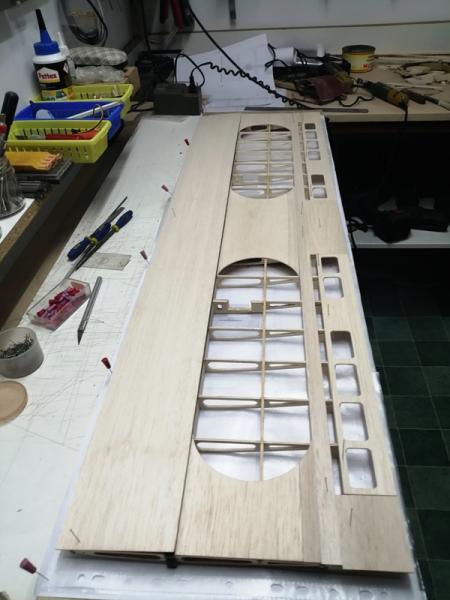

Wskazówki, które opisałeś są ok. Model ten nie jest moim pierwszym w tych rozmiarach. A projekt powoli posuwa się do przodu. Dzisiaj zważyłem komplet wyposażenia przeznaczonego do modelu - wyszło 734g. Dojdą jeszcze jakieś przedłużki kabli złącza drobne wykończenia i folia. Zakładana początkowo waga gotowego modelu zostanie na pewno przekroczona - myślę, że będzie to ok. 1900 - 2000g. Co da nam obciążenie powierzchni w granicach 38 - 40g/dm2. Do napędu klap, lotek, steru kierunku oraz steru wysokości zamierzam wykorzystać serwa HS-80MG z dawnych zapasów. Dzisiaj wykonałem też gniazda zaślepek serwomechanizmów klap. Same zaślepki zamierzam wytłoczyć metodą VACU. Na pierwszym zdjęciu jest oryginalny model z planów na podstawie którego robię swój nieco powiększony i z mechanizacją skrzydła - oczywiście z oryginału pozostał tylko obrys modelu a cała konstrukcja została zmieniona. A tak to wygląda: r

Tak, nawet przymierzałem się do takiego zamocowania silnika, ale w tym układzie musiałbym zamontować przykręcaną piastę z większym fi wału piasty - raczej dla stałego śmigła - wszystkie kołpaki dla składanych śmigieł, które posiadam są pod fi wału 5mm a nie chcę nadto nadwyrężać budżetu na kolejne kołpaki - zwłaszcza, że kolejny model planuję nieco inny. Mogłem również zamontować silnik po wewnętrznej stronie wręgi, ale wtedy wał 5mm stawał się trochę przykrótki oraz tak, jak już wcześniej pisałem kolizyjna by była dla śmigła składanego kwadratura przodu kadłuba. Ryzyka przytarcia przewodów nie ma - jest jeszcze spory zapas luzu, co przy umocowaniu przewodów nie stanowi problemu. Za to w kabince kadłuba zyskuję dodatkową przestrzeń do ew. umieszczenia regulatora - tak wiem, że są to dodatkowe gramy wagi przed środkiem ciężkości, ale zobaczymy - zawsze regulator mogę wycofać bardziej do tyłu. Tak, jak piszesz może projekt jest trochę szalony, ale już sama budowa sprawia mi sporo satysfakcji - jak to mówią nasi zachodni sąsiedzi ,,halb und halb,, w stosunku do latania i osiągów modelu. Mam świadomość tego, że coś zyskuję i coś tracę - ot taki sobie lokalny experyment. A tak swoją drogą, to dzięki za opinie.
